DWX悬浮式单体液压支柱

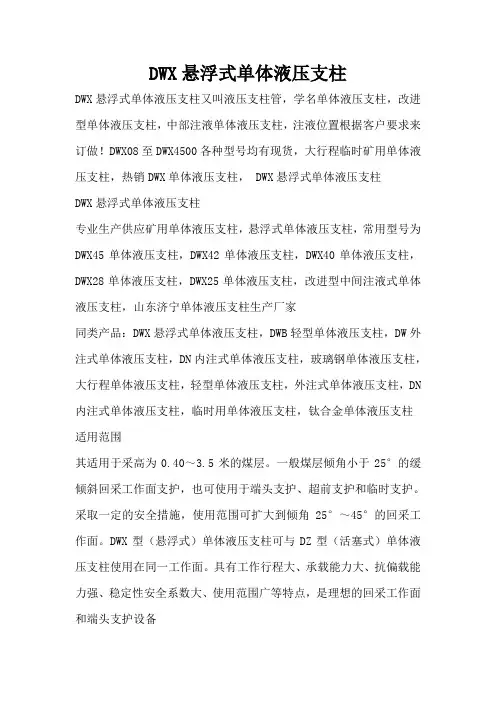

DWX悬浮式单体液压支柱DWX悬浮式单体液压支柱又叫液压支柱管，学名单体液压支柱，改进型单体液压支柱，中部注液单体液压支柱，注液位置根据客户要求来订做！DWX08至DWX4500各种型号均有现货，大行程临时矿用单体液压支柱，热销DWX单体液压支柱， DWX悬浮式单体液压支柱DWX悬浮式单体液压支柱专业生产供应矿用单体液压支柱，悬浮式单体液压支柱，常用型号为DWX45单体液压支柱，DWX42单体液压支柱，DWX40单体液压支柱，DWX28单体液压支柱，DWX25单体液压支柱，改进型中间注液式单体液压支柱，山东济宁单体液压支柱生产厂家同类产品：DWX悬浮式单体液压支柱，DWB轻型单体液压支柱，DW外注式单体液压支柱，DN内注式单体液压支柱，玻璃钢单体液压支柱，大行程单体液压支柱，轻型单体液压支柱，外注式单体液压支柱，DN 内注式单体液压支柱，临时用单体液压支柱，钛合金单体液压支柱适用范围其适用于采高为0.40～3.5米的煤层。

一般煤层倾角小于25°的缓倾斜回采工作面支护，也可使用于端头支护、超前支护和临时支护。

采取一定的安全措施，使用范围可扩大到倾角25°～45°的回采工作面。

DWX型（悬浮式）单体液压支柱可与DZ型（活塞式）单体液压支柱使用在同一工作面。

具有工作行程大、承载能力大、抗偏载能力强、稳定性安全系数大、使用范围广等特点，是理想的回采工作面和端头支护设备项目/型号DW45-250/110XL(G)DW42-250/110XL(G)DW40-250/110XL(G)DW38-250/110XL(G)工作阻力F1 KN250工作液压P1MPa28.34初撑力F2KN132.4～176.7泵站压力P2MPa15～20最大高度4500 4200 4000 3800Hmaxmm最小高度2533 2373 2263 2153Hminmm工作1967 1827 1737 1647行程Lmm重量w102.4 96.78 92.94 89.1kg价格DWX悬浮式单体液压支DWX0.6 484 柱DWX0.8 513DWX1.0 520DWX1.2 570DWX1.4 615DWX1.6 630 DWX1.8 650 DWX2.0 690 DWX2.2 730 DWX2.5 750 DWX2.8 820 DWX3.15 910。

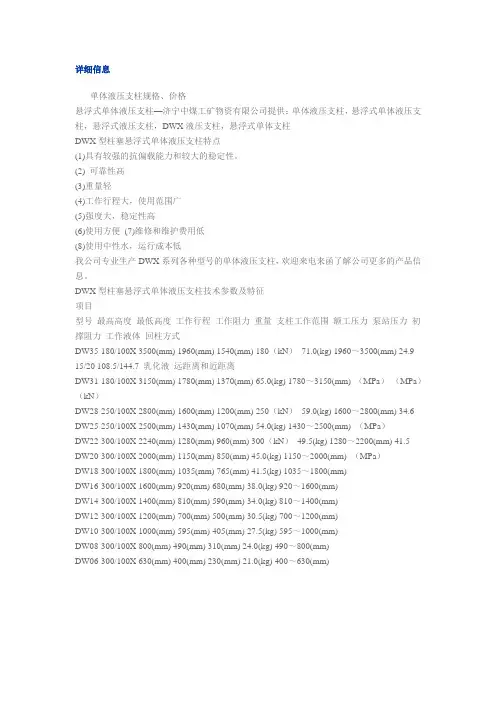

详细信息单体液压支柱规格、价格悬浮式单体液压支柱—济宁中煤工矿物资有限公司提供：单体液压支柱，悬浮式单体液压支柱，悬浮式液压支柱，DWX液压支柱，悬浮式单体支柱DWX型柱塞悬浮式单体液压支柱特点(1)具有较强的抗偏载能力和较大的稳定性。

(2) 可靠性高(3)重量轻(4)工作行程大，使用范围广(5)强度大，稳定性高(6)使用方便(7)维修和维护费用低(8)使用中性水，运行成本低我公司专业生产DWX系列各种型号的单体液压支柱，欢迎来电来函了解公司更多的产品信息。

DWX型柱塞悬浮式单体液压支柱技术参数及特征项目型号最高高度最低高度工作行程工作阻力重量支柱工作范围额工压力泵站压力初撑阻力工作液体回柱方式DW35-180/100X 3500(mm) 1960(mm) 1540(mm) 180（kN）71.0(kg) 1960～3500(mm) 24.9 15/20 108.5/144.7 乳化液远距离和近距离DW31-180/100X 3150(mm) 1780(mm) 1370(mm) 65.0(kg) 1780～3150(mm) （MPa）（MPa）（kN）DW28-250/100X 2800(mm) 1600(mm) 1200(mm) 250（kN）59.0(kg) 1600～2800(mm) 34.6 DW25-250/100X 2500(mm) 1430(mm) 1070(mm) 54.0(kg) 1430～2500(mm) （MPa）DW22-300/100X 2240(mm) 1280(mm) 960(mm) 300（kN）49.5(kg) 1280～2200(mm) 41.5 DW20-300/100X 2000(mm) 1150(mm) 850(mm) 45.0(kg) 1150～2000(mm) （MPa）DW18-300/100X 1800(mm) 1035(mm) 765(mm) 41.5(kg) 1035～1800(mm)DW16-300/100X 1600(mm) 920(mm) 680(mm) 38.0(kg) 920～1600(mm)DW14-300/100X 1400(mm) 810(mm) 590(mm) 34.0(kg) 810～1400(mm)DW12-300/100X 1200(mm) 700(mm) 500(mm) 30.5(kg) 700～1200(mm)DW10-300/100X 1000(mm) 595(mm) 405(mm) 27.5(kg) 595～1000(mm)DW08-300/100X 800(mm) 490(mm) 310(mm) 24.0(kg) 490～800(mm)DW06-300/100X 630(mm) 400(mm) 230(mm) 21.0(kg) 400～630(mm)。

100缸径矿用悬浮式单体液压支柱技术特征表产品介绍DWX(悬浮式)单体液压支柱是由中国矿业大学经过十余年的研究发的新一代单体支柱产品。

该技术的成功问世，是对我国原有单体液压支柱产品近30年来的一次重大技术突破。

该产品于2003年被国家科学技术部列为“十五”国家科技成果重点推广计划项目。

一、性能优势DWX型悬浮式单体液压支柱与DZ型活塞式液压支柱相比，具有行程大、无内泄漏、无焊缝、重量轻、无污染等优点，采用美国先进EPNi表面处理工艺，具有防腐、耐磨、硬度高等特点。

与传统相比具有安全系数高，抗偏载能力强，易于检测维修，绿色环保，性价比高等。

本公司生产“悬浮式单体液压支柱”经“国家安全生产监督管理局，国家煤矿安全监督局”抽样检测合格，以获得“煤矿矿用产品安全标志证书”，产品经安徽孟庄矿等单位使用，证明该产品质量稳定，使用安全方便，经济增效明显，是较理想的单体液压支柱换代产品，受到用户普遍好评，欢迎广大用户使用。

二、该产品有如下特点1、采用柱塞悬浮式技术原理，支柱悬浮力达到工作阻力的五分之四，立柱的受力仅为五分之一。

从而大大提高了支柱的稳定性和安全性，提高了支柱的支撑高度，承载能力和抗偏载能力。

2、悬浮式液压支柱无圆弧焊缝，无内泄露，用肉眼直观检查，支柱一旦泄露，可随时更换支柱，使支柱变得更安全，避免了支柱因存在内泄露而造成的支柱虚顶和烦琐的检测工作。

3、悬浮式液压支柱三用阀设计于手把体上，注液时三用阀不随活柱升高，增加了支柱的工作行程，一种规格可替代DZ型支柱2～4个规格，便于井下现场管理和使用，减轻了矿工的劳动强度。

4、悬浮式液压支柱各密封点采用密封补偿和涨紧技术，密封件的更换十分方便，装拆维修简单，只需更换损坏的零部件。

5、悬浮式液压支柱采用了镍-磷-硼化学镀表面处理技术、防腐、耐磨性强，可用井下中性水作为工作介质，是环保型支柱设备。

6、活柱采用独创的热处理加工工艺，提高了产品的防炮崩、防机械损伤和抗折弯能力，降低了支柱的维修量，提高了产品的安全性。

D W型单体液压支柱技术条件煤炭科学研究总院北京开采所一、规格、型号：1.DW型外注式单体液压支柱与金属铰接顶梁配合使用。

顶盖内口配合定位尺寸为86×86毫米（长×宽），并配有铰接顶盖和柱帽及平底座、大底座可供用户选用。

1.0米以下支柱或支柱作点柱使用时，应换用柱帽。

2.型号、规格：（1）型号、规格、代号：本技术条件适用于表1所列支柱表1（Φ100缸径支柱）（2）简便方法：在应用型号标注时，一般可以省去支柱额定工作阻力和油缸直径进行标注，如DW28、DW25、DW22等，鉴于1.8米以下支柱有两种缸径，因此在简化符号后加一括号标注支柱缸径以示区别：DW18（Φ100）、DW18（Φ80）、DW16（Φ100）、DW16（Φ80）等。

二、技术要求：3.产品应根据MT112.1-2006标准和按规定程序审批的图样及本技术文件进行制造。

4.制造支柱零件的所有材料应符合图纸（或本文件）上规定的国家标准或部颁标准。

所有进厂材料和外购件应有出厂证明书。

无证明书的钢材必须在制造厂进行化学成分分析和机械性能试验。

无合格证的外购件必须按规定要求试验。

只有全部达到图纸所规定的要求后方可生产。

5.电镀件（包括Φ80缸径支柱相同零件）（1）活柱筒（DW·02A-4）、（DW28·5）Φ92hg表面按MZ2复合防腐工艺处。

内孔Φ80Hg、Φ82H10、与Φ92hg同时电镀不喷涂二硫钼环氧液。

Φ92hg表面允许用镀厚为25～30微米的锡青铜或乳白铬打底,然后表面镀20～25微米硬铬，亦允许采用经正式签订的工艺。

（2）油缸（DW·05A）内表面允许镀相同厚度的乳白铬代替锡青铜。

（3）柱头（DW·02A-2）、（DW·02B-1）、（DW28·04-2），允许采用含锡量10%～18%的锡青铜代替镀锌。

6.三用阀应按三用阀技术条件制造。

7.有关零件加工的一些规定：（1）顶盖（DW·01）用户有特殊需要时，可选用铰接顶盖或者柱帽。

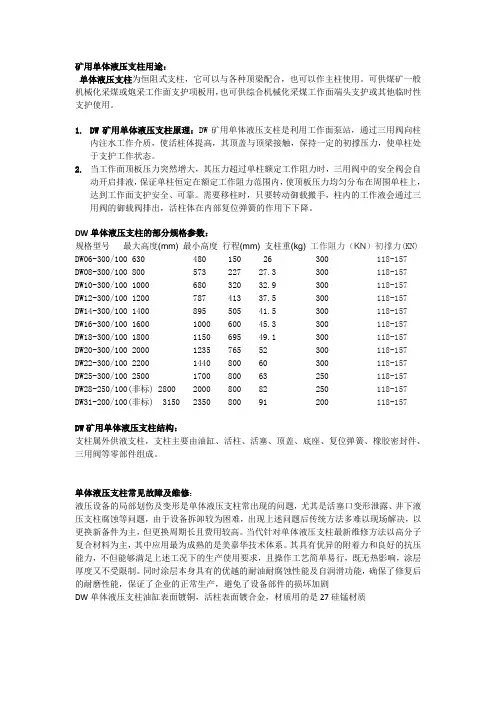

矿用单体液压支柱用途：单体液压支柱为恒阻式支柱，它可以与各种顶梁配合，也可以作主柱使用。

可供煤矿一般机械化采煤或炮采工作面支护项板用，也可供综合机械化采煤工作面端头支护或其他临时性支护使用。

1.DW矿用单体液压支柱原理：DW矿用单体液压支柱是利用工作面泵站，通过三用阀向柱内注水工作介质，使活柱体提高，其顶盖与顶梁接触，保持一定的初撑压力，使单柱处于支护工作状态。

2.当工作面顶板压力突然增大，其压力超过单柱额定工作阻力时，三用阀中的安全阀会自动开启排液，保证单柱恒定在额定工作阻力范围内，使顶板压力均匀分布在周围单柱上，达到工作面支护安全、可靠。

需要移柱时，只要转动御载搬手，柱内的工作液会通过三用阀的御载阀排出，活柱体在内部复位弹簧的作用下下降。

DW单体液压支柱的部分规格参数：规格型号最大高度(mm) 最小高度行程(mm) 支柱重(kg) 工作阻力（KN）初撑力(KN) DW06-300/100 630 480 150 26 300 118-157 DW08-300/100 800 573 227 27.3 300 118-157DW10-300/100 1000 680 320 32.9 300 118-157DW12-300/100 1200 787 413 37.5 300 118-157DW14-300/100 1400 895 505 41.5 300 118-157DW16-300/100 1600 1000 600 45.3 300 118-157DW18-300/100 1800 1150 695 49.1 300 118-157DW20-300/100 2000 1235 765 52 300 118-157DW22-300/100 2200 1440 800 60 300 118-157DW25-300/100 2500 1700 800 63 250 118-157DW28-250/100(非标) 2800 2000 800 82 250 118-157DW31-200/100(非标) 3150 2350 800 91 200 118-157DW矿用单体液压支柱结构：支柱属外供液支柱，支柱主要由油缸、活柱、活塞、顶盖、底座、复位弹簧、橡胶密封件、三用阀等零部件组成。

伴随着经济及科技的发展，我们的矿业工程施工愈来愈多，矿业工程施工一增加，随之所需的矿业机械设备也就越来越多了。

像挖掘机、混凝土搅拌机以及起重机这些常用的大型工程机械设备就不必多说了，大家都知道，小编想说的是常用于煤矿中做为支护设备的单体液压支柱。

说起单体液压支柱，它是一种新环保型的支护配备，既可与金属铰接顶梁配套用于高级普采和选用工作面支护顶板以及综合机械化采煤工作面支护端头，也可独自做点柱或其它临时性支护用。

单体液压支柱应用如此的广泛，是因为他又不同的分类，为了大家更好地了解单体液压支柱，小编为朋友们介绍几种常见的单体液压支柱。

一、DN型内注式单体液压支柱DN型内注式单体液压支柱为恒阻式支柱，它适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。

二、玻璃钢型单体液压支柱玻璃钢单体液压支柱为临时支护设备，是煤矿行业进行巷道掘进、巷道维修中进行超前支护和临时支护的新型装备。

该产品以乳化液或静压水为工作介质，由于关键零部件（活柱、缸筒、底座、复位弹簧等）采用领先的防腐工艺，有一定的耐酸、耐碱性，适用于不同的工作环境。

三、DWX型悬浮式单体液压支柱DWX型悬浮式单体液压支柱具有工作阻力大、重量轻、使用寿命长、工作行程大、使用成本低、维修维护费用低、操作使用方便、使用范围广和稳定性好等特点，并可满足各种工况的技术要求。

DWX型支柱可用于采高0.5米至4.5米的煤层工作面；其缸径有100、90、80、63系列，根据煤层采高、顶板压力可灵活、经济地选择，是替代DZ型单体液压支柱，微、急、增阻摩擦支柱与木支柱的上佳产品。

四、DWB轻型单体液压支柱DWB轻型单体液压支柱为外注恒阻式临时支柱，它主要用于煤矿开掘端头的临时支护，也可用于其它矿山和岩土工程中需要临时支护的场合，本产品采用轻质复合材料制作而成。

可利用煤矿静压水使其工作，具有重量轻耐腐蚀易操作等特点。

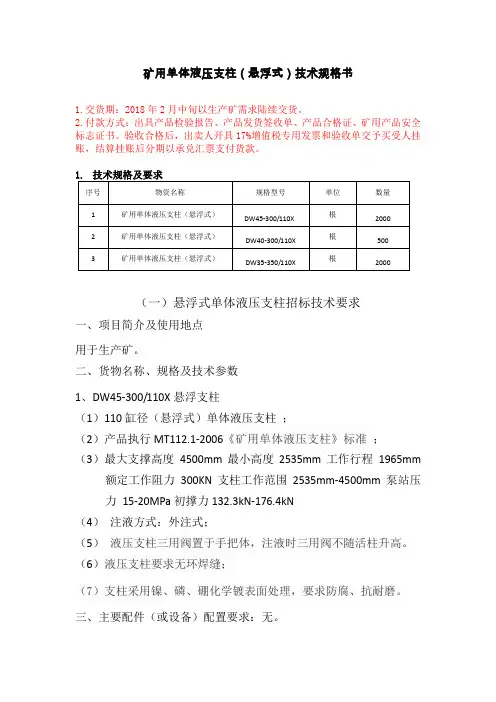

矿用单体液压支柱（悬浮式）技术规格书1.交货期：2018年2月中旬以生产矿需求陆续交货。

2.付款方式：出具产品检验报告、产品发货签收单、产品合格证、矿用产品安全标志证书。

验收合格后，出卖人开具17%增值税专用发票和验收单交予买受人挂账，结算挂账后分期以承兑汇票支付货款。

（一）悬浮式单体液压支柱招标技术要求一、项目简介及使用地点用于生产矿。

二、货物名称、规格及技术参数1、DW45-300/110X悬浮支柱（1）110缸径（悬浮式）单体液压支柱；（2）产品执行MT112.1-2006《矿用单体液压支柱》标准；（3）最大支撑高度4500mm最小高度2535mm工作行程1965mm 额定工作阻力300KN支柱工作范围2535mm-4500mm泵站压力15-20MPa初撑力132.3kN-176.4kN（4）注液方式：外注式；（5）液压支柱三用阀置于手把体，注液时三用阀不随活柱升高。

（6）液压支柱要求无环焊缝；（7）支柱采用镍、磷、硼化学镀表面处理，要求防腐、抗耐磨。

三、主要配件（或设备）配置要求：无。

四、设计、生产、制造、安装、检验检测所需资质文件：《煤安标志证书》。

五、货物使用环境及范围：生产矿。

六、货物适用标准：符合MT112.1-2006相关要求和规定。

七、质量及验收要求：检验合格证。

八、安装、调试要求：无。

九、服务及质保要求：质保期一年，供应厂商提供的产品，如出现质量问题，接到通知后24小时内派人到现场处理。

十、运输及包装要求：由供应商送至指定地点，按要求包装。

十一、供应商须提供技术资料要求：产品使用说明书。

十二、其他：1、签订代储代销合同；2、随货附带有效的检验合格证；3、分期以承兑汇票或电汇方式支付货款；4、未尽事宜，由双方协商解决。

（二）悬浮式单体液压支柱招标技术要求一、项目简介及使用地点用于生产矿。

二、货物名称、规格及技术参数1、DW40-300/110X悬浮支柱（1）110缸径（悬浮式）单体液压支柱；（2）产品执行MT112.1-2006《矿用单体液压支柱》标准；（3）最大支撑高度4000mm最小高度2265mm工作行程1735mm 额定工作阻力300KN支柱工作范围2265mm-4000mm泵站压力15-20MPa初撑力132.3kN-176.4kN（4）注液方式：外注式；（5）液压支柱三用阀置于手把体，注液时三用阀不随活柱升高。

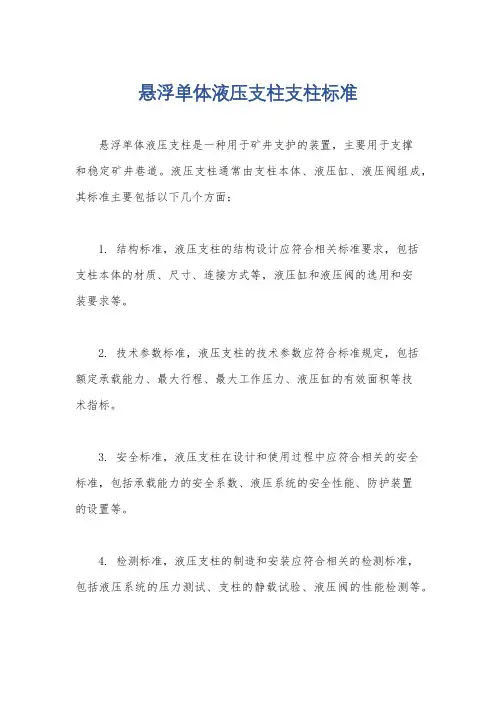

悬浮单体液压支柱支柱标准
悬浮单体液压支柱是一种用于矿井支护的装置，主要用于支撑
和稳定矿井巷道。

液压支柱通常由支柱本体、液压缸、液压阀组成，其标准主要包括以下几个方面：
1. 结构标准，液压支柱的结构设计应符合相关标准要求，包括
支柱本体的材质、尺寸、连接方式等，液压缸和液压阀的选用和安
装要求等。

2. 技术参数标准，液压支柱的技术参数应符合标准规定，包括
额定承载能力、最大行程、最大工作压力、液压缸的有效面积等技
术指标。

3. 安全标准，液压支柱在设计和使用过程中应符合相关的安全
标准，包括承载能力的安全系数、液压系统的安全性能、防护装置
的设置等。

4. 检测标准，液压支柱的制造和安装应符合相关的检测标准，
包括液压系统的压力测试、支柱的静载试验、液压阀的性能检测等。

5. 使用标准，液压支柱的使用和维护应符合相关的使用标准，包括安装调试要求、使用注意事项、定期检查和维护要求等。

总的来说，液压支柱的标准涉及到结构、技术参数、安全、检测和使用等多个方面，这些标准的制定和执行可以保证液压支柱在矿井支护中的安全和有效使用。
