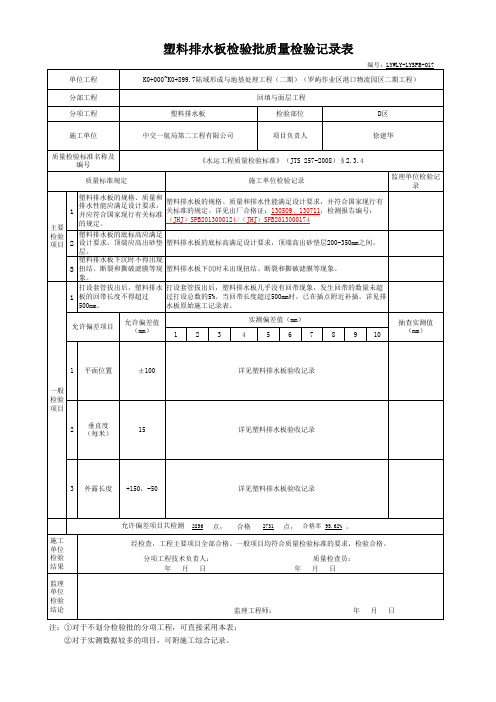

塑料排水板施工原始记录表

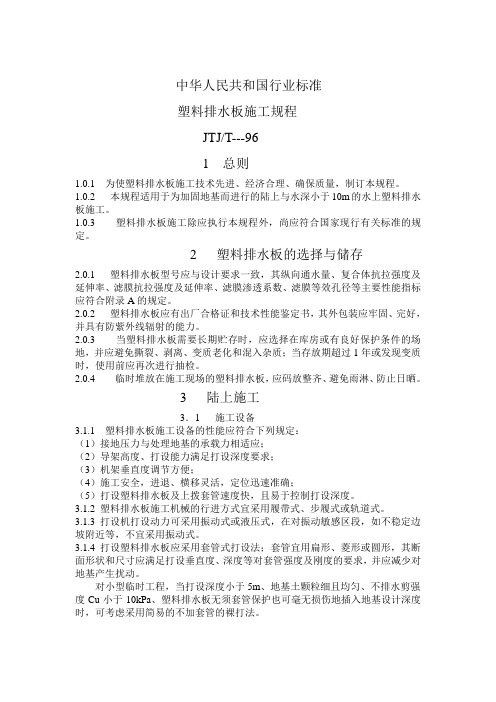

中华人民共和国行业标准塑料排水板施工规程JTJ/T---961 总则1.0.1 为使塑料排水板施工技术先进、经济合理、确保质量，制订本规程。

1.0.2 本规程适用于为加固地基而进行的陆上与水深小于10m的水上塑料排水板施工。

1.0.3 塑料排水板施工除应执行本规程外，尚应符合国家现行有关标准的规定。

2 塑料排水板的选择与储存2.0.1 塑料排水板型号应与设计要求一致，其纵向通水量、复合体抗拉强度及延伸率、滤膜抗拉强度及延伸率、滤膜渗透系数、滤膜等效孔径等主要性能指标应符合附录A的规定。

2.0.2 塑料排水板应有出厂合格证和技术性能鉴定书，其外包装应牢固、完好，并具有防紫外线辐射的能力。

2.0.3 当塑料排水板需要长期贮存时，应选择在库房或有良好保护条件的场地，并应避免撕裂、剥离、变质老化和混入杂质；当存放期超过1年或发现变质时，使用前应再次进行抽检。

2.0.4 临时堆放在施工现场的塑料排水板，应码放整齐、避免雨淋、防止日晒。

3 陆上施工3．1 施工设备3.1.1 塑料排水板施工设备的性能应符合下列规定：（1）接地压力与处理地基的承载力相适应；（2）导架高度、打设能力满足打设深度要求；（3）机架垂直度调节方便；（4）施工安全，进退、横移灵活，定位迅速准确；（5）打设塑料排水板及上拨套管速度快，且易于控制打设深度。

3.1.2 塑料排水板施工机械的行进方式宜采用履带式、步履式或轨道式。

3.1.3 打设机打设动力可采用振动式或液压式，在对振动敏感区段，如不稳定边坡附近等，不宜采用振动式。

3.1.4 打设塑料排水板应采用套管式打设法；套管宜用扁形、菱形或圆形，其断面形状和尺寸应满足打设垂直度、深度等对套管强度及刚度的要求，并应减少对地基产生扰动。

对小型临时工程，当打设深度小于5m、地基土颗粒细且均匀、不排水剪强度Cu小于10kPa、塑料排水板无须套管保护也可毫无损伤地插入地基设计深度时，可考虑采用简易的不加套管的裸打法。

工程施工原始记录表[精编版]
施工原始记录表
目录
第1页共6页序
表格名称编号
施工原始记录表
目录
第2页共6页
施工原始记录表
目录
第3页共6页
施工原始记录表
目录
第4页共6页
施工原始记录表
目录
第5页共6页
施工原始记录表
目录
第6页共6页
....................................................................... ........................................
工程施工原始记录表[精编版]
施工原始记录表
目录
第1页共6页序
表格名称编号号
施工原始记录表
目录
第2页共6页
施工原始记录表
目录
第3页共6页
施工原始记录表
目录
第4页共6页
施工原始记录表
目录
第5页共6页
施工原始记录表
目录
第6页共6页
....................................................................... ........................................。

公路工程施工原始记录表（路桥A11用）水利工程系目录（一）土石方工程施工原始记录表3、清理与挖除记录表E—34、挖方路基施工记录表：a、土石开挖E—4—1*b、石方开挖E—4—2*c、边沟、截水沟、排水沟开挖E—4—35、填筑路堤施工记录表：a、填土路堤E—5—1*b、填石路堤E—5—2*c、土石混凝土路堤E—5—3*d、结构物处回填E—5—4*6、处理软土地基施工记录表：a、挖除换填抛石挤淤E—6—1b、砂、砂砾垫层E—6—2c、袋装砂井、塑料排水板E—6—3d、粉喷桩E—6—47、软土地基沉降量观测记录表E—78、路基整修施工记录表E—89、路堤土石方工程中间交验报表E—9 （二）路面工程施工原始记录表10、碎石（未筛分）砂砾（天然）垫层施工记录表E—1011、底基层施工记录表：a、水泥石灰综合稳定土E—11—1b、水泥稳定砂砾（碎石）E—11—2c、水泥稳定石屑（掺碎石）E—11—3d、石灰土、二灰土E—11—4e、粉煤灰土E—11—512、水泥稳定级配碎石基层施工记录表E—1213、水泥砼面板施工记录表E—1314、透层、粘层、封层施工记录表E—1415、沥青表面处治施工记录表E—1516、沥青碎石混合料施工记录表E—1617、热拌沥青混合料面层施工记录表E—1718、路面工程底基层、基层中间交验表E—1819、水泥砼路面工程中间交验表E—1920、沥青砼路面工程中间交验表E—2021、培土路肩及中央分隔带回填土施工记录表E—2122、开挖路槽施工记录表E—2223、路缘石施工记录表达式E—2324、土路肩加固及拦水带施工记录表E—24 （三）排水工程及通道施工原始记录表25、地面排水施工记录表：a、边沟、排水沟、截水沟E—25-1b、跌水与急流槽E—25-2c、排水管、集水井E—25-3d、渗沟（盲沟、渗管）E—25-4 （四）防护工程施工原始记录表30、护坡、护面墙、锥坡施工记录表E—3031、护肩、护脚墙砌筑施工记录表E—3132、锚杆喷射砼边坡施工记录表E—3233、挡土墙砌筑施工记录表E—33清理与挖除记录表承包单位：监理单位：编号：E—3—□□□□□□-□□□□□□记录：复核：日期：承包单位：土方开挖记录：复核：日期·5·石方开挖承包单位：记录：复核：日期·6·承包单位：边沟、截水沟、排水沟开挖监理单位：编号：E—4—3—记录：复核：日期：·7·（填土路堤）承包单位：·8·（填石路堤）承包单位：记录：复核：日期·9·填筑路堤施工记录表（土石混填路堤）承包单位：·10·填筑路堤施工记录表（结构物处回填）承包单位：□□□□□□-□□□□□□监理单位：编号：E—5—4—记录：复核：日期：软土挖除换填与抛石挤淤检查记录表承包单位：□□□□□□-□□□□□□监理单位：编号：E—6—1—记录：复核：日期：·12·软基处治（砂、砂砾垫层）检测记录表承包单位：□□□□□□-□□□□□□监理单位：编号：E—6—2—记录：复核日期·13·袋装砂井、塑料排水板检测记录表承包单位：□□□□□□-□□□□□□监理单位：编号：E—6—3—记录：复核日期：·14·粉喷桩检测记录表承包单位：□□□□□□-□□□□□□监理单位：编号：E—6—4—记录：复核日期：·15·处理软土地基施工记录表（土工布）承包单位：记录：复核：日期：软土地基沉降量观测施工记录表承包单位：记录：复核：日期：·17·路基整修施工记录表承包单位：监理单位：编号：E—8—□□□□□□-□□□□□□记录：复核：日期：路基土石方工程中间交验报告表承包单位：监理单位：编号：E—9—□□□□□□-□□□□□□碎石（未筛分）砂砾（天然）垫层施工记录表承包单位：监理单位：编号：E—10—□□□□□□-□□□□□□（水泥石灰综合稳定土）承包单位：监理单位：编号：E—11—1—□□□□□□-□□□□□□记录：复核：日期：水泥稳定砂砾（碎石）承包单位：监理单位：编号：E—11—2—□□□□□□-□□□□□□（水泥稳定石屑掺碎石）承包单位：监理单位：编号：E—11—3—□□□□□□-□□□□□□记录：复核：日期：（石灰土、二灰土）承包单位：监理单位：编号：E—11—4—□□□□□□-□□□□□□（粉煤灰土）承包单位：监理单位：编号：E—11—5—□□□□□□-□□□□□□记录：复核：日期：水泥稳定级配碎石基层施工记录表承包单位：监理单位：编号：E—12—□□□□□□-□□□□□□记录：复核：日期：水泥混凝土面板施工记录表承包单位：监理单位：编号：E—13—□□□□□□-□□□□□□透层、粘层、封层施工记录表承包单位：监理单位：编号：E—14—□□□□□□-□□□□□□记录：复核：日期：沥青表面处治施工记录表承包单位：监理单位：编号：E—15—□□□□□□-□□□□□□沥青碎石混合料施工记录表承包单位：监理单位：编号：E—16—□□□□□□-□□□□□□记录：复核：日期：热拌沥青混合料施工记录表承包单位：监理单位：编号：E—17—□□□□□□-□□□□□□路面工程底基层、基层中间交验表承包单位：监理单位：编号：E—18—□□□□□□-□□□□□□记录：复核：日期：水泥混凝土路面工程中间交验报表承包单位：监理单位：编号：E—19—□□□□□□-□□□□□□记录：复核：日期：沥青砼路面工程中间交验表承包单位：监理单位：编号：E—20—□□□□□□-□□□□□□培土路肩及中央分隔带回填土施工记录表承包单位：监理单位：编号：E—21—□□□□□□-□□□□□□记录：复核：日期：开挖路槽施工记录表承包单位：监理单位：编号：E—22—□□□□□□-□□□□□□记录：复核：日期：路缘石施工记录表承包单位：监理单位：编号：E—23—□□□□□□-□□□□□□土路肩加固及栏水施工记录表承包单位：监理单位：编号：E—24—□□□□□□-□□□□□□记录：复核：日期：（边沟、排水沟、截水沟）承包单位：监理单位：编号：E—25—1—□□□□□□-□□□□□□记录：复核：日期：（跌水与急流槽）承包单位：监理单位：编号：E—25—2—□□□□□□-□□□□□□记录：复核：日期：（排水管、集水井）承包单位：监理单位：编号：E—25—3—□□□□□□-□□□□□□记录：复核：日期：渗沟（盲沟、渗管）承包单位：监理单位：编号：E—25—4—□□□□□□-□□□□□□记录：复核：日期：护坡、护面墙、锥坡施工记录表承包单位：监理单位：编号：E—30—□□□□□□-□□□□□□记录：复核：日期：护肩、护脚墙砌筑施工记录表承包单位：监理单位：编号：E—31—□□□□□□-□□□□□□锚杆喷射砼边坡施工记录表承包单位：监理单位：编号：E—32—□□□□□□-□□□□□□挡土墙砌筑施工记录表承包单位：监理单位：编号：E—33—□□□□□□-□□□□□□记录：复核：日期：。

SPB-1B塑料排水板施工方法SPB-1B塑料排水板施工方法1 排水板材料指标B型塑料排水板技术指标表项目单位B型板指标外形尺寸宽度mm100±2厚度mm≥4纵向通水量（侧向压力350Kpa）cm3/s＞25滤膜渗透系数cm/s≥5×10-4滤膜等效孔径O98μm＜75复合体抗拉强度（干态，延伸率为10%）KN≥1.3滤膜抗拉强度纵向干态（延伸率10%）N/cm≥25横向湿态（延伸率15%）N/cm≥202 施工流程塑料排水板施工是紧接着砂垫层施工后进行的重要工序，各单元块的施工顺序和其砂垫层施工顺序相对应。

塑料排水板施工工艺流程见下图1。

图1塑料排水板打设施工流程图3 施工方法1、施工准备(1)了解施工条件熟悉规范、施工图纸等各种技术文件，并查勘现场了解施工条件。

(2)测量放样根据已验收砂垫层场地的施工基线、水准点等资料,用经纬仪、钢尺测放各分块的边线，各小块四个角插红色小旗并标明断面标桩编号。

(3)塑料排水板进场塑料排水板进场前，需检查其厂家产品合格证及质量检测鉴定报告，并按规范5.10.04款规定，每10万m抽样一组送工程主任认可的质检单位进行质量检验。

待检验合格并报工程主任审批同意后，订货并组织运往现场。

(4)施工人员、机具进场安排施工人员及液压式插板机进场。

(5)工地临时仓库在施工块附近适当位置处搭建工地临时仓库，贮放排水板等材料。

2、施工机具准备使用2台日本小松PC-200型液压式履带插板机进行塑料排水板施工。

单机施工能力约为800m/h。

3、施工步骤塑料排水板施工将严格遵守规范5.10.03款的要求，并按以下施工步骤进行实施：(1)在已放样确定的各加固块范围内，用经纬仪和钢尺按正方形布置、间距m测放出塑料排水板打设板位(测放误差控制在±30mm以内)，并用竹签或排水板芯等插入砂垫层作标记，见图2。

(2)插板机移机定位，安装排水板桩靴。

施打作业时，插板机的桩靴落地定位由插板机驾驶员在控制室内控制，其误差控制在±70mm范围内。

五、施工记录用表（E表）(E01-E83)ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号检测负责人：检测人：ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号特殊路基施工现场检测记录表469承包单位合同号监理单位编号土工（钢塑）格栅施工原始记录施工日期：E—03检测负责人：检测人：承包单位合同号监理单位编号路基掺灰处理施工原始记录检测负责人：检测人：承包单位合同号监理单位编号路基施工现场检测记录（一）472承包单位合同号监理单位编号路基施工现场检测记录（二）473ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号塑料排水板施工原始记录检测负责人：检测人：XXXX工程建设项目承包单位合同号监理单位编号软基（回填块片石）压实施工记录表E—07XXXX工程建设项目承包单位合同号监理单位编号水泥搅拌桩记录表E—08476承包单位合同号监理单位编号检测负责人：检测人：承包单位合同号监理单位编号检测负责人：检测人：承包单位合同号监理单位编号侧向位移汇总表E—11检测负责人：检测人：承包单位合同号监理单位编号路面（）层施工现场检测记录480承包单位合同号监理单位编号路面面层施工现场检测记录（一）检测负责人：检测人：481承包单位合同号监理单位编号水泥路面施工检测记录（二）起讫桩号：施工日期：E—14检测负责人：检测人：482承包单位合同号监理单位编号沥青混凝土粗（中）粒式面层施工现场检测记录（三）起讫桩号：施工日期：E—15检测负责人：检测人：483承包单位合同号监理单位编号沥青路面施工检测记录484承包单位合同号监理单位编号箱涵施工原始记录桩号及工程名称：交角：跨径×高= 米×米检测负责人：检测人：485承包单位合同号监理单位编号盖板涵施工原始记录桩号及工程名称：交角：跨径×高= 米×米检测负责人：检测人：486ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号圆管涵洞施工原始记录桩号及工程名称：交角：孔径= 米检测负责人：检测人：487承包单位合同号监理单位编号混凝土施工原始记录E—20检测负责人：检测人：承包单位合同号监理单位编号检测负责人：检测人：承包单位合同号监理单位编号钻孔桩基础钢筋笼安装与混凝土施工原始记录（二）E—22检测负责人：检测人：承包单位合同号监理单位编号钻孔桩水下混凝土灌注施工记录表（三）E—23检测负责人：检测人：承包单位合同号监理单位编号接桩施工记录表桩号及工程名称：E—24检测负责人：检测人：承包单位合同号监理单位编号墩（台）施工原始记录桩号及工程名称：E—25检测负责人：检测人：ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号后张法预应力梁张拉记录494ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号先张法预应力梁张拉记录495ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号预应力孔道压浆施工原始记录E—28496承包单位合同号监理单位编号第孔现浇钢筋混凝土上部施工原始记录桩号及工程名称：日期：E—29承包单位合同号监理单位编号第孔第片主梁安装施工原始记录XXXX工程建设项目承包单位合同号监理单位编号挂篮预压记录表E—31 桥梁名称：预压部位及次数：预压日期：年月日施工技术负责人：记录人：499承包单位合同号监理单位编号桥栏杆、防水层施工记录桩号及工程名称：E—32承包单位合同号监理单位编号上部小构件安装施工原始记录承包单位合同号监理单位编号桥面铺装施工原始记录检测负责人：检测人：ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号干（浆）砌片石工程施工原始记录桩号及工程名称：日期：E—35检测负责人：检测人：503ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号现场监控量测记录表E—36504ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号混凝土小型预制件检测记录表E—37检测内容：高(长、宽)度：规定值或允许偏差（mm）：ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号水准高程测量原始记录测量负责人：记录：承包单位合同号监理单位编号平整度检验单（连续式平整度仪）E—39检测人：记录人：507承包单位合同号监理单位编号厚度检验单E—40508承包单位合同号监理单位编号509承包单位合同号监理单位编号记录人：检测人：驻地办：总监办：日期：510承包单位合同号监理单位编号钢筋混凝土保护层测试记录表E—43记录人：检测人：驻地办：总监办：511承包单位合同号监理单位编号透层、粘层施工原始记录512ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号碎石封层施工现场检测记录施工日期年月日513ⅩⅩⅩⅩ工程建设项目承包单位合同号监理单位编号周边收敛测试记录表E—46测读：记录：计算：年月日514承包单位合同号监理单位编号洞身锚杆检验记录表E—47施工技术负责人：记录人：专业监理工程师：515承包单位合同号监理单位编号长大管棚钻孔检验记录表E—48施工技术负责人：记录人：专业监理工程师：516。
