深圳大铲湾港区辅建区辅三路以南地基处理工程塑料排水板施工作者：刘海斌摘要：结合工程实例，简介地基处理工程中塑料排水板的施工工艺关键词：地基处理塑料排水板施工工程概况深圳港大铲湾港区辅建区辅三路以南地基处理工程位于深圳市宝安区，包括港区口岸服务大楼的基础，共分5个区进行地基处理，分别采用直排式真空预压、常规真空联合堆载预压以及打设LC桩等地基处理方式。
地基处理分区表注：设计变更修改导致减少地基处理面积：10283.79m主要工程量清单（合同量）合同工程量：塑料排水板打设总长度为3184937.54m 实际工程量：塑料排水板打设总长度为******** m深圳港大铲湾港区辅建区辅三路以南地基处理工程单位分部分项工程划分表工程地貌及地质条件、加固方法的选择本工程由深圳市勘察研究院有限公司在2007年9月给出《岩土工程勘察报告》，本地基处理场地原始地貌为浅海，后经人工围堤后，形成现在的水塘区，地势较平坦，孔口地面标高介于 2.50m～4.36m 之间。
地层岩性：根据勘察及室内试验结果，场地内分布的地层主要有人工填土层（Q ml）、第四系全新统海陆交互沉积层（Q4mc）、第四系上更新统冲洪积层（Q3al+pl）、第四系残积层（Q pl）及下伏基岩元古界震旦系混合花岗岩（Z）。
根据《建筑抗震设计规范》（GB50011-2001）的有关规定，拟建场地位于地震烈度7度区，设计基本地震加速度为0.10g，设计地震分组为第一组，场地土类型为软弱土，建筑场地类别为Ⅲ类，拟建场地属对建筑物抗震设计不利地段。
地下水对砼，砼中钢筋钢结构具弱腐蚀性。
覆盖层自上而下为淤泥，含粘性土中砂、砂质粉质为花岗石，按风化程度分为残积土层、全风化岩层、强风化岩层、中风化岩层和微风风化岩层。
本场地为大面积软弱地基区，淤泥厚度平均在10m以上，最大厚度达17m，层底最大埋深达18.5m，且鱼塘区表层均见有呈半流体状态，其工程地质性质极差，厚度达5.0～7.5m的流泥层。
C7 陕西省建设工程施工质量验收技术资料统一用表检验批质量验收记录表塑料排水板排水检验批质量验收记录陕ZJP-010********陕西省建设工程质量安全监督总站编印编写说明：一、验收依据1、《建筑工程施工质量验收统一标准》GB 50300-20132、《地下防水工程质量验收规范》GB 50208-2011二、规范摘要《地下防水工程质量验收规范》GB 50208-20113.0.13地下防水工程的分项检验批和抽样数量应符合下列规定：1）主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工划分检验批。
2）特殊施工法结构防水工程应按隧道区间、变形缝等施工段划分检验批。
3）排水工程和注浆工程应各为一个检验批4）各检验批的抽样检验数量：细部构造为全数检查，其他均应符合规范规定7.3.7塑料排水板排水分项工程检验批的抽样检验数量，应按铺设面积每100m2抽查1处，每处10m2，且不得少于3处。
《建筑工程施工质量验收统一标准》GB 50300-20133.0.9检验批抽样样本应随机抽取，满足分部均匀、具有代表性的要求，抽样数量应符合有关专业验收规范的规定，当采用计数抽样时，最小抽样数量应符合表 3.0.9的要求主控项目：1、塑料排水板和土工布必须符合设计要求。
检验方法：检查产品合格证和产品性能检测报告。
2、塑料排水板排水层必须与排水系统连通，不得有堵塞现象。
检验方法：观察检查。
一般项目：1、塑料排水板排水层构造做法应符合规范规定。
检验方法：观察检查和检查隐蔽工程验收记录。
2、塑料排水板的搭接宽度和搭接方法应符合规范规定。
检验方法：观察和尺量检查。
3、土工布铺设应平整、无折皱；土工布的搭接宽度和搭接方法应符合规范规定。
检验方法：观察和尺量检查。
检查结果：主控项目填合格，一般项目填合格或合格率。

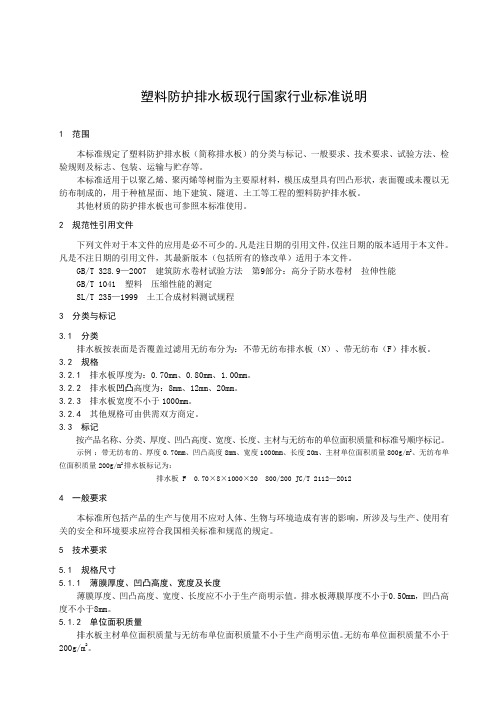

塑料防护排水板现行国家行业标准说明1 范围本标准规定了塑料防护排水板（简称排水板）的分类与标记、一般要求、技术要求、试验方法、检验规则及标志、包装、运输与贮存等。
本标准适用于以聚乙烯、聚丙烯等树脂为主要原材料，模压成型具有凹凸形状，表面覆或未覆以无纺布制成的，用于种植屋面、地下建筑、隧道、土工等工程的塑料防护排水板。
其他材质的防护排水板也可参照本标准使用。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 328.9—2007 建筑防水卷材试验方法第9部分：高分子防水卷材拉伸性能GB/T 1041 塑料压缩性能的测定SL/T 235—1999 土工合成材料测试规程3 分类与标记3.1 分类排水板按表面是否覆盖过滤用无纺布分为：不带无纺布排水板（N）、带无纺布（F）排水板。
3.2 规格3.2.1 排水板厚度为：0.70mm、0.80mm、1.00mm。
3.2.2 排水板凹凸高度为：8mm、12mm、20mm。
3.2.3 排水板宽度不小于1000mm。
3.2.4 其他规格可由供需双方商定。
3.3 标记按产品名称、分类、厚度、凹凸高度、宽度、长度、主材与无纺布的单位面积质量和标准号顺序标记。
示例：带无纺布的、厚度0.70mm、凹凸高度8mm、宽度1000mm、长度20m、主材单位面积质量800g/m2、无纺布单位面积质量200g/m2排水板标记为：排水板 F 0.70×8×1000×20 800/200 JC/T 2112—20124 一般要求本标准所包括产品的生产与使用不应对人体、生物与环境造成有害的影响，所涉及与生产、使用有关的安全和环境要求应符合我国相关标准和规范的规定。
5 技术要求5.1 规格尺寸5.1.1 薄膜厚度、凹凸高度、宽度及长度薄膜厚度、凹凸高度、宽度、长度应不小于生产商明示值。
SPB-1B塑料排水板施工方法SPB-1B塑料排水板施工方法1 排水板材料指标B型塑料排水板技术指标表项目单位B型板指标外形尺寸宽度mm100±2厚度mm≥4纵向通水量（侧向压力350Kpa）cm3/s＞25滤膜渗透系数cm/s≥5×10-4滤膜等效孔径O98μm＜75复合体抗拉强度（干态，延伸率为10%）KN≥1.3滤膜抗拉强度纵向干态（延伸率10%）N/cm≥25横向湿态（延伸率15%）N/cm≥202 施工流程塑料排水板施工是紧接着砂垫层施工后进行的重要工序，各单元块的施工顺序和其砂垫层施工顺序相对应。
塑料排水板施工工艺流程见下图1。
图1塑料排水板打设施工流程图3 施工方法1、施工准备(1)了解施工条件熟悉规范、施工图纸等各种技术文件，并查勘现场了解施工条件。
(2)测量放样根据已验收砂垫层场地的施工基线、水准点等资料,用经纬仪、钢尺测放各分块的边线，各小块四个角插红色小旗并标明断面标桩编号。
(3)塑料排水板进场塑料排水板进场前，需检查其厂家产品合格证及质量检测鉴定报告，并按规范5.10.04款规定，每10万m抽样一组送工程主任认可的质检单位进行质量检验。
待检验合格并报工程主任审批同意后，订货并组织运往现场。
(4)施工人员、机具进场安排施工人员及液压式插板机进场。
(5)工地临时仓库在施工块附近适当位置处搭建工地临时仓库，贮放排水板等材料。
2、施工机具准备使用2台日本小松PC-200型液压式履带插板机进行塑料排水板施工。
单机施工能力约为800m/h。
3、施工步骤塑料排水板施工将严格遵守规范5.10.03款的要求，并按以下施工步骤进行实施：(1)在已放样确定的各加固块范围内，用经纬仪和钢尺按正方形布置、间距m测放出塑料排水板打设板位(测放误差控制在±30mm以内)，并用竹签或排水板芯等插入砂垫层作标记，见图2。
(2)插板机移机定位，安装排水板桩靴。
施打作业时，插板机的桩靴落地定位由插板机驾驶员在控制室内控制，其误差控制在±70mm范围内。
目录试验表l 水质分析试验记录表试验表2 水泥物理力学性能试验记录表试验表3 塑料排水板性能试验表试验表4 粗细骨料含泥量试验记录表试验表5 碎石针片状含量试验记录表试验表6 粗集料筛分试验记录表试验表7 细集料筛分试验记录表试验表8 粗集料视比重、松散容重及空隙率试验记录表试验表9 压碎值试验记录表试验表10 石料抗压强度试验记录表试验表11 磨耗试验记录表试验表12 粗集料磨光值试验记录表试验表13 土颗粒组成分析(筛分法)试验记录表试验表14 土颗料组成分析(比重计法)试验记录表试验表15 液塑限联合测定试验记录表试验表16 承载比(CBR)试验记录表试验表17 土壤膨胀量试验记录表试验表18 重型击实试验记录表试验表19 含水量试验记录表试验表20 相对密度试验记录表试验表21 天然稠度试验记录表试验表22 室内回弹模量试验记录表试验表23 野外回弹模量试验记录表试验表24 标准砂标定试验记录表(灌砂法用)试验表25 半刚性基层无侧限抗压强度试验记录表试验表26 水泥剂量测定试验记录表试验表27 回弹法测试原始记录试验表28 结构或构件混凝土回弹强度计算表试验表29 水泥砼配合比设计计算表试验表30 水泥砼(砂浆)配合比设计强度试验记录表试验表31 水泥砼(砂浆)抗压抗折强度试验记录表试验表32 钢材力学性能试验记录表试验表33 钢材焊接力学性能试验记录表试验表34 预应力钢筋冷拉试验记录表试验表35 沥青三大指标试验记录表试验表36 沥青粘结力试验记录表试验表37 粘稠沥青含水量试验记录表试验表38 沥青粘度试验记录表试验表39 沥青加热损失试验记录表试验表40 沥青闪点和燃点试验记录表试验表41 沥青混合料中沥青含量试验记录表试验表42 沥青混合料马歇尔试验记录表试验表43 沥青混凝土沥青用量选定图试验记录表试验表44 沥青混凝土芯样密实度试验记录表试验表45 速凝剂试验记录表试验表46 粉煤灰试验记录表试验表47 锚杆抗拔力试验记录表试验表48 混凝土抗渗试验记录表试验表49 喷射混凝土与围岩粘结强度试验记录表试验表50 砼抽芯取样抗压强度试验报告试验表51 水泥砼路面芯样劈裂抗拉强度试验报告试验表52 水泥混凝土粗集料技术性能试验记录试验表53 水泥混土细集料技术性能试验记录试验表54 沥青混合料车辙试验记录表试验表55 沥青混合料配合比设计报告试验表56 沥青混凝土矿料组成试验记录试验表57 沥青用集料试验记录试验表58 预应力筋锚固组锚固性能试验报告试验表59 预应力锚（夹）具试验报告试验表60 钢筋机械连接件拉伸试验报告试验表（1）编号：试验表（2）编号：试验表(3)编号：试验表(4)编号：试验表(5)编号资料资料监理意见记录计算复核质检负责人项目主管筛孔尺寸(mm)粗砂3.7-3.1 中砂3.0-2.3 细砂2.2-1.6 特细砂<1.6 M x2 M x平均值该样品属依据规范JTJ041-2000，该砂属于Ⅱ区中砂。
塑料排水板工程施工监理理细则（定稿）深层搅拌工程施工监理细则目录1．深层搅拌工程 (33)1.1深层搅拌系列用水泥（石灰）等材料作为固化剂，对软土固化加强.331.2深层搅拌与高压喷射注浆（本细则“截水帷幕工程”）两者的应用...331.3主要依据的技术规范和标准............................................................. ........332.深层搅拌施工过程的监理.. (33)2.1检查承包商施工组织设计和施工准备.....................................................332.2施工监理............................................................. ........................................343.工程质量检验和验收 (34)深层搅拌工程施工监理细则1．深层搅拌工程1.1深层搅拌系列用水泥（石灰）等材料作为固化剂，对软土固化加强1.1.1深层搅拌系利用水泥（石灰）等材料作为固化剂，对软土和固化剂进行强制拌合，使固化剂、软土凝结成具有整体性、水稳性好的和较高强度的水泥加固体。
1.1.2地铁工程利用该技术，主要加固提高地下结构的防渗性能。
1.2深层搅拌与高压喷射注浆（本细则“截水帷幕工程”）两者的应用1.2.1对地铁工程用两种工法，都是主要解决地下结构防渗问题；针对不同的地质、水文情况选择不同的方法。
1.2.2两者施工的方法不同，机具不同。
1.2.3深层搅拌法主要运用于加固较厚的淤泥、淤泥质土、粉土和含水量较高的粘性土地基，对超软土效果更为显著。
旋喷注浆法主要运用于淤泥、淤泥质土、粘性土、粉土、湿陷性黄土、人工填土及碎石土等的地基加固。
两者相比旋喷注浆法适应性更为广泛些。
1.3主要依据的技术规范和标准1.3.1《建筑地基处理技术规范》JGJ79-2002/T220-20021.3.2《建筑基坑支护技术规程》JGJ120-992.深层搅拌施工过程的监理2.1检查承包商施工组织设计和施工准备2.1.1平整场地，测设搅拌桩桩位检查。
