普通纸盆喇叭的结构贵阳蓝天整理普通纸盆喇叭的结构1：折环，和弹波一起定位鼓纸（振膜，纸盆）做径向运动。
折环的材料一般有橡胶，布基加胶纸质等，折环的软硬和柔顺度，直接影响鼓纸在整个运动形成里的线性，影响喇叭在整个标称功率内的表现曲线。
折环就是接边,纸盆就是振膜2：鼓纸，就是喇叭主要的发声部件。
材料主要是纸浆加上其他材料，近年来多种特性不同的材料进入，有聚丙3：T的冲程。
夹板和T45HiFi 67常。
结构图在磁屏蔽的地方还有一个镜向磁钢忘了讲了，就是利用正反方向磁场互相抵消减弱漏磁！在这里再废话几个词：音箱（大陆叫法）＝喇叭（港台叫法）扬声器（大陆叫法）＝喇叭（大陆另一种称呼）＝喇叭单元（港台叫法）由于我是在大陆，所以文章中一律遵循大陆习惯叫法。
继续将剩下的：中心定位片：这是喇叭中最重要部件之一，以前的工业没有这么发达的时候，竞找不到人造的东西能胜任这个小小的支片，只有一种植物－葛麻编制然后压制成型－才能获得扬声器中心定位片所要求的理化特性，所以在六七十年代，西方对这种植物制品竟然限制向中国出口，不是中国没有这种麻，而是制作工艺不过关，好在响应毛主席号召，我们的工人兄弟攻克此项难关。
现在的扬声器多是化学高分子织物做的这个支片，特性上已经很接近葛麻但是高档的Hi-Fi扬声器依旧采用葛麻制作。
定位片除了材料要求高，波纹的高低，形状密度曲线各项物理值皆影响音质，并不是随随便便制作的就可以的，有兴趣的朋友可以找更进一步的资料还有粘接中心定位片的胶也很讲究，是织物和金属之间的粘接，在今天高分子化学粘接剂大发展的今天，已经不成问题，关键是现在的扬声器制造商并不重视这个胶，随随便便粘上了事，我见过很多有这方面问题的扬声器。
还有粘接工艺，粘接工艺造成扬声器质量的离散性，这里就不多讲了盆架：压而成，圆的可以防尘罩：解决了就纸盆喇叭结构图扬声器的主要参数扬声器的主要参数有额定阻抗、功率、频率特性、谐振频率、灵敏度、失真度、等效质量、等效顺性、弹性系数、总品质因数等效容积、等效振动半径、磁感应强度、磁通量、线性范围、指向性等。
1扬声器的阻抗公式Ze---扬声器阻抗m ad ---辐射质量R V ---扬声器音圈直流电阻r m ---机械系统的等效力阻Lv---扬声器音圈电感m d -----振膜质量A----力系数m V ---音圈质量2r ad --辐射阻S d ---弹波劲度S S ---折环劲度扬声器的阻抗由3部分组成，即音圈直流电阻、音圈感抗、动生阻抗。
（动生阻抗是由机械系统反应到电系统的阻抗，是由振动系统振动而产生的阻抗）2扬声器谐振频率 (HZ)（扬声器谐振频率是指扬声器低频谐振频率或最低谐振频率）ƒo ---扬声器谐振频率S o ---等效劲度s o =s d +s s s d =弹波劲度s s =折环劲度m o ---等效质量m o =m d +2m ad +m v m d =振膜质量 m v =音圈质量2m ad =16/3*ρo *a³ρo =空气密度a=振膜半径谐振频率的调节加大振膜质量，会降低谐振频率，但质量过大会使扬声器灵敏度降低增加振膜与弹波的顺性，会降低谐振频率，但顺性太大会使振膜振幅加大，导致失真加大和功率承受能力扬声器的口径越大，其谐振频率越低3扬声器有效辐射面积（扬声器振膜的投影面积，可认为是锥体与1/2折环的投影面积）S D =有效辐射面积D=有效辐射直径有效辐射面积与辐射质量的关系1.54BL值(T*M)（BL值称为力系数，它源于扬声器最基本的公式，即载流导体在磁场中受到的力 F=BLI）F=BLIB=磁隙磁通密度L=音圈导线长度I=导线电流BL值与扬声器的总品质因数Q TS 的关系如下S D =π（0.5D）²2m ad =16/3*ρo *a³=0.575S DZ e=R V +j ωLv+BL=Cms = 1/[( 2πFo )2•Mms]So：是振动系统的等效力劲，即支撑振动系统的鼓纸Edge和弹波等弹簧系统的刚度，其倒数是顺性Cms=1/ SoCms：即顺性Co，表示上述弹簧系统的柔软度。

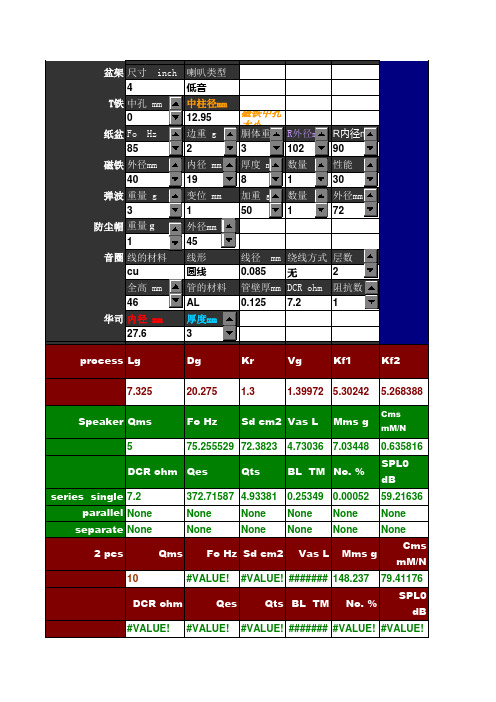

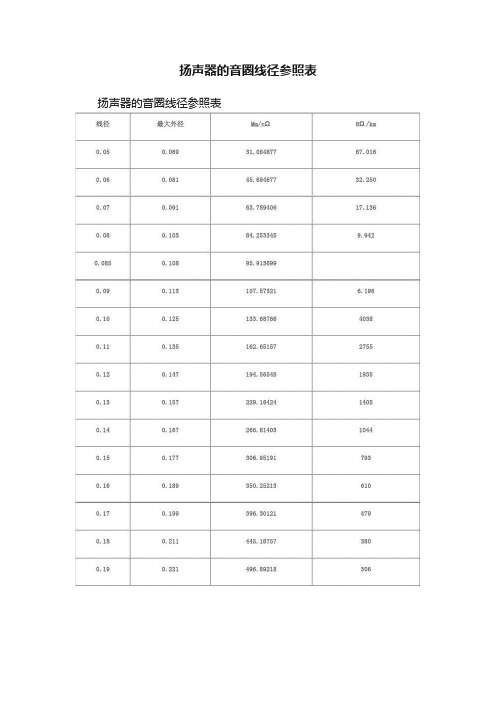

扬声器的音圈线径参照表扬声器的音圈线径参照表音圈相关计算公式1) 音圈圈数=直流电阻×1000000÷3.14÷(音圈内径) ÷线径阻抗2) 音圈卷幅=圈数×线径的最大外径÷音圈层数+(系数×线径最大外径)(当线径是铜线时,系数是1.5倍;当线径是CCAW,系数是1.2)3) 音圈最大外径=线径的最大外径×2×音圈层数+2×BOBBIN厚度+音圈内径+系数(当层是小于或等于二层时,系数是0.1;大于二层,系数为0)4) 音圈绕线重量=直流电阻×1000÷线径阻抗×线径比重(单位:克)5) 扁线的计算公式与上公式相同,但其中的变化是:计算卷幅与最大外径随着扁线是立绕或是平绕有一些差别,分别如下:A. 立绕时:1)音圈卷幅=圈数×扁线厚度径的最大外径÷音圈层数2)音圈最大外径=扁线宽度径的最大外径×2×音圈层数+2×BOBBIN厚度+音圈内径B. 平绕时:1)音圈卷幅=圈数×扁线宽度径的最大外径÷音圈层数(当线径是铜线时,系数是1.5;当线径是CCAM,系数是1.2)2)音圈最大外径=扁线厚度径的最大外径×2×音圈层数+2×BOBBIN厚度+音圈内径+0.1 6) 音圈BOBBIN重量的计算公式: BOBBIN重量=BOBBIN长度×BOBBIN高度×BOBBIN厚度÷1000×BOBBIN比重(单位:克)7) 补强纸重量与BOBBIN重量计算方式相同.以上公式中:线径阻抗、线径比重、线径的最大外径、BOBBIN比重均参照相关附表。
举例：音圈规格为：25.4×22×3.6×0.19×ASV/0.07二层圈数=3.6×1000000÷3.14÷25.4÷640.6=70.5卷幅=70.5×0.221÷2+0.221×1.5=8.1外径=0.221×2×2+2×0.07+25.4+0.1线重=3.6×1000÷640.6×0.26=1.46BOBBIN重=25.4×3.14×22×0.07÷1000×2.73=0.34。

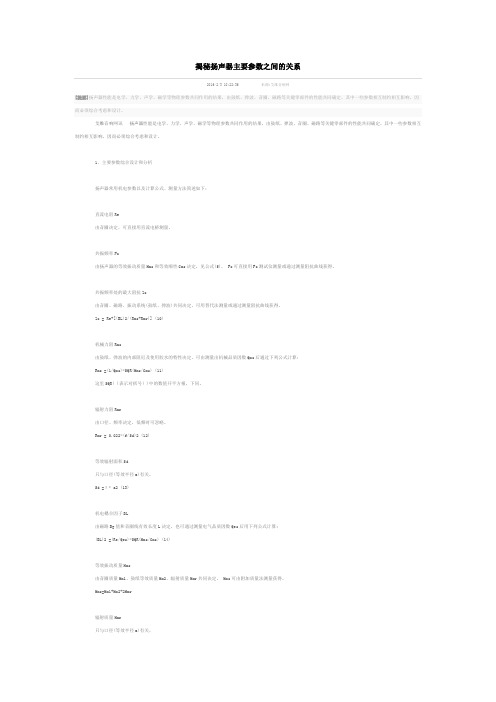

揭秘扬声器主要参数之间的关系2016/2/3 10:22:36 来源:艾维音响网[提要]扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果，由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定，其中一些参数相互制约相互影响，因而必须综合考虑和设计。
艾维音响网讯扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果，由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定，其中一些参数相互制约相互影响，因而必须综合考虑和设计。
1、主要参数综合设计和分析扬声器常用机电参数以及计算公式、测量方法简述如下：直流电阻Re由音圈决定，可直接用直流电桥测量。
共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定，见公式(5)， Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。
共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定，可用替代法测量或通过测量阻抗曲线获得。
Zo = Re+[(BL)2/(Rms+Rmr)] (10)机械力阻Rms由鼓纸、弹波的内部阻尼及使用胶水的特性决定，可由测量出机械品质因数Qms后通过下列公式计算：Rms =(1/Qms)*SQR(Mms/Cms) (11)这里SQR( )表示对括号( )中的数值开平方根，下同。
辐射力阻Rmr由口径、频率决定，低频时可忽略。
Rmr = 0.022*(f/Sd)2 (12)等效辐射面积Sd只与口径(等效半径a)有关。
Sd =π* a2 (13)机电耦合因子BL由磁路Bg值和音圈线有效长度L决定，也可通过测量电气品质因数Qes后用下列公式计算:(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定， Mms可由附加质量法测量获得。
Mms=Mm1+Mm2+2Mmr辐射质量Mmr只与口径(等效半径a)有关。
Mmr =2.67*ρo* a3 (16)其中ρo=1.21kg/m3为空气密度， a为扬声器等效半径。
关于喇叭音圈的知识
一个喇叭的寿命首先决定于音圈的质量，音圈是喇叭的心脏。
音圈依内径大小(mm)分∮13.28、∮14.28、∮16.4、∮19.43、∮20.4、∮25.5、∮25.9、∮30.5、∮38.5、∮35.5、∮44.3、∮49.5、∮50.5、∮51.5、∮60、∮64.5、∮75.5、∮76.5、∮78.6、∮99.2、∮100.2等等。
按频响可分为低频、中频、高频喇叭音圈。
按音圈的材料分有PL、PSV、AL、ASV、KSV等，第一个字母是音圈骨架材料的代号，P代表纸管，A代表铝片，L是耐温135℃线材，SV代表耐温180℃线材(耐温指线材表面附的胶在此温度下不会失效老化)，K是一种特殊材料(玻璃纤维)，英文名是KAPTON，耐温在220℃以上。
按音圈绕制的层数可分为单层、二层、四层、六层。
音圈的质量，首先从外观看绕制的线材是否平整、干净，有无跳线、松脱、重叠，线的表面绝缘层是否剥落碰伤，线面向上贴纸有无鼓起、翘起，音圈内径壁是否平滑，有无毛刺，另外就是它的阻值是否标准等。
喇叭的频响、功率除取决于磁钢磁场强度、振膜外，再就是音圈的阻抗、线的卷幅、线材的大小、耐压耐温以及允许承受的最大电流。
比如说：ASV∮25.5×30H×3.6Ω×0.26/4F就是说这个音圈骨架用铝片(A)，耐温180℃以上的线材(SV)，音圈内径∮25.5mm，音圈高度30mm，阻抗3.6Ω，用∮0.26线材，绕四层。
制造一个音圈，首先要知道这些。
喇叭尺寸对照表（喇叭尺寸与功率对照表）喇叭尺寸对照表(喇叭尺寸与功率对照表)喇叭怎么看尺寸喇叭尺寸单位：英寸“英寸”。
一英寸等于2.45厘米。
它们通常从喇叭的外径开始测量，比纸盆的实际口径要大。
喇叭的大小是你用尺子量出喇叭的直径然后乘以2.45 2.45 cm，等于一寸。
音箱喇叭大小尺寸怎么量？扬声器的尺寸可以通过测量扬声器外边缘的直径来测量。
以英寸计算，1英寸=2.54厘米。
例如，4英寸喇叭的直径为2.54*4=10.16厘米。
市面上的音箱几乎都是按尺寸和实际mm计算的，喇叭里的英寸是inch (in)，1英寸=63.5px=25.4mm，一个标准的2英寸喇叭直径是50.8mm。
其中，喇叭的直径是指喇叭的口径。
比如需要直径为100mm的喇叭，常规推荐是直径为100/25.4 4英寸的喇叭。
扩展信息：喇叭的尺寸包括公称尺寸、振膜尺寸等。
喇叭的尺寸，也就是常说的，是厂家的标称尺寸。
大部分中音扬声器都是以扬声器的最大直径为标准(有些厂商也采用有效振动半径，即包括折环在内的扬声器振膜的最大外径)。
6.5寸低音扬声器的直径一般在16.5 cm左右。
如果包括喇叭的边框等材料，直径一般需要达到18 cm左右。
实测14 cm不正常。
规格6.5表示喇叭的直径为6.5英寸，1英寸=2.54厘米。
但是，声音口径的计算往往是英寸的近似值。
比如喇叭直径16.8cm，用2.54得到6.6英寸，那么声音规格的近似值就是6.5。
1.音箱上扬声器的尺寸包括标称尺寸、振膜尺寸等。
喇叭的尺寸，也就是常说的，是厂家的标称尺寸。
2.大部分低中音扬声器都是以扬声器的最大直径为标准的(有些厂商也采用有效振动半径，即包括折环在内的扬声器振膜的最大外径)。
3.通过将单位厘米换算成英寸来计算，1英寸(in)=2.54厘米(cm)，一般指公称尺寸中的英寸。
4.比如：6.5寸音箱，8寸音箱，但是不同厂家不同型号的音箱大小不固定。
5.S6.5比如厂家标称尺寸为6.5英寸，最大外径为16.7 cm，换算成英寸相当于6.5英寸。
喇叭口下料计算公式喇叭口的形状通常被定义为一个二维图形，比如圆形、椭圆形或者矩形。
在这个计算公式中，我们假设喇叭口的形状为圆形。
首先，我们需要确定喇叭设计中的一些基本参数。
这些参数包括喇叭的下口直径（D）、上口直径（d）和喇叭的长度（L）。
根据冯·卡门等焊接方程，我们可以得到下口和上口之间的斜径（S）的计算公式：S=√(L^2+(D-d)^2)接下来，我们需要计算喇叭口的尺寸。
之所以需要计算喇叭口的尺寸，是因为要确保产生所需的声学效果。
一个常用的计算公式是根据斯特龙公式计算声波的波长。
喇叭本身会产生一种特定频率的声音，而波长与频率有关。
根据斯特龙公式：λ=c/f其中，λ是波长，c是声速，f是频率。
喇叭口的尺寸可以用波长的一半来表示。
我们将这个长度记为L0。
L0=λ/2接下来，我们可以根据所需的声学效果和喇叭的特性来计算喇叭口的尺寸。
比如，如果我们希望喇叭产生特定的低频音效果，我们可以根据低频音效果所需要的波长来计算喇叭口的尺寸。
最后，我们可以计算喇叭口的半径（r）。
根据公式：r=S/2+L0根据这个计算公式，我们可以得出喇叭口的半径，并将其应用于喇叭设计中。
这样可以确保设计和制造出的喇叭具备所需的声学效果。
需要注意的是，这只是一个基于常见喇叭设计的喇叭口下料计算公式的解释。
实际上，喇叭口下料计算涉及到许多复杂的因素和不同的计算方法，具体的计算公式和方法可能会因设计需求和具体喇叭类型而有所不同。
因此，在实际应用中，可能需要根据具体需求和条件进行一些调整和改变。
普通纸盆喇叭的结构贵阳蓝天整理普通纸盆喇叭的结构1：折环，和弹波一起定位鼓纸（振膜，纸盆）做径向运动。
折环的材料一般有橡胶，布基加胶纸质等，折环的软硬和柔顺度，直接影响鼓纸在整个运动形成里的线性，影响喇叭在整个标称功率内的表现曲线。
折环就是接边,纸盆就是振膜2：鼓纸，就是喇叭主要的发声部件。
材料主要是纸浆加上其他材料，近年来多种特性不同的材料进入，有聚丙烯、炭纤维，金属钛等等，甚至金刚石。
但是主流还是纸浆，一方面造价低廉，另一方面容易做成喇叭振膜所要求的复杂曲面。
3：T铁，夹板。
材质为软铁，即纯铁，也叫电工铁，主要特性是导磁，但是没有剩磁，就是磁场消失后，它的磁性也立即消失。
此铁的纯度和品质，直接影响喇叭的效率，非线性失真等重要参数，其中夹板的厚度影响喇叭的冲程。
长冲程扬声器的T铁夹板都特别厚，就是在音圈的整个行程内都可以切割平行的均匀的磁力线。
夹板和T铁中柱的间隙越小，音圈运动所需的功率也就越小扬声器的效率越高，所以，磁液型的扬声器在T铁和夹板之间注入磁性液体，等于缩小了他们之间距离另一方面也把音圈的热量迅速带走，提高了扬声器的功率承受能力。
4：磁钢，一般叫磁铁、永磁铁，磁钢叫法更准确一些。
在扬声器组装之前是没有磁性的，在和T铁夹板用粘合剂粘好后，在充磁机上充磁，最后的剩磁就是磁钢的磁性，这个剩磁量就是磁钢的磁性大小，根据法拉第电磁感应定律，磁通量越大，一定的电流在磁场中运动的力就越大，所以为了提高扬声器的功率，现在应用了许多强磁性材料，如铷铁硼。
5：音圈：一般为扁平的自粘铜漆包线绕制，是个非常矛盾的部件，为了增大电流（增大功率），线径就要增大，线径大了，要求磁隙就大了，磁隙大了，功率效率反而下降，所以只能在矛盾中取中间值。
音圈一般为两层绕制，单层绕制无法引出线。
为了不改变磁隙大小又能增加电流形成的磁场，就只能增加音圈的直径。
所以有了HiFi扬声器声称的大音圈，长冲程。
音圈是绕制在一个纸质的骨架上的，大功率的扬声器骨架有的是铝箔作的，所谓铝音圈。
