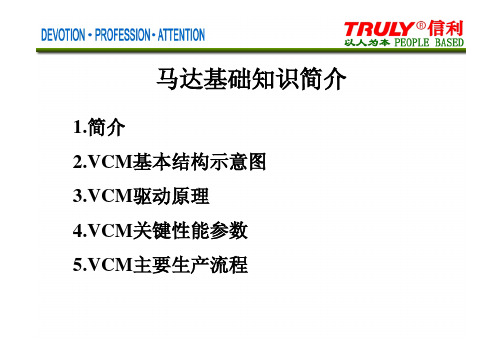

马达基础知识简介1.简介2.VCM基本结构示意图3.VCM驱动原理4.VCM关键性能参数5.VCM主要生产流程5.VCM主要生产流程6.VCM测试方法7.VCM选型时考量因素8.与马达相关主要工序及工序条件9.Truly主要马达供应商情况和特点1.简介1.1 AF介绍•目前客户需求/市场需求逐渐倾向于AF产品。
•AF即"Auto Focus"，可直接翻译为"自动对焦"。
•AF优点:景深比较大,拍照的清晰范围很广。
1.2 马达•马达有音圈马达(Voice Coil Motor).步进马达(Stepping Motor).压电式马达(Piezoelectric Motor);目前最常用的驱动机制为音圈马达(vcm)•VCM是一种将电能转化为机械能的装置。
利用来自永久磁钢的磁场与通电线圈导体产生的磁场中磁极间的相互作用产生有规律的运动的装置。
2.VCM基本结构示意图FRAMEF-SPRING YOKEMAGNET COILCARRIER B-SPACERB-SPRING BASE实物拆解图主要分为3大部分Magnet各组件示意图3.VCM驱动原理音圈马达的基本原理很简单，弗莱明左手定则：通过音圈导电后横切割磁场的磁力线，从而产生一个带动镜头向上的力。
通过这种直线运动的方式来达成驱动透镜进行自动调焦的一个目的。
4.VCM关键性能参数4.1 AF特性曲线•额定行程(Rated stroke)：在某个电流下，必须满足的最小位移值；•启动电流(Current)：最小位移量(通常默认为5μm)上升开始的电流；•斜率(Slope)：2点间的斜率（slope=位移差/电流差）•磁滞(Hysteresis)：去回行程差异•阻抗(Resistance)图片数据说明ØStarting Current[real]:启动电流；ØCustom Stroke@80mA：80mA时的位移值；ØHysteresis:磁滞(ave:平均值,max:最大值);ØStroke diff：位移差Øslope：斜率Stroke,Slope,Start currentHysteresis图片说明Ø动态Tilt 变化可以用跟Collimator 相似的曲线进行观察.右侧0°，左侧180°，上90°，下270°的方位角，中心Tilt 为0，以0.1°为单位的Tilt 角.Ø轨迹离中心越远表示tilt 越大ØTilt 过大可能会造成MN 或暗角。
马达行业岗位培训资料马达行业岗位培训资料1. 概述马达（Motor）是将电能转化为机械能的装置，广泛应用于各个领域，如汽车、电子设备、工业生产等。
在马达行业中，岗位培训是非常重要的一环，以确保员工具备所需的技能和知识，能够胜任工作任务。
本文档将介绍马达行业岗位培训所需的资料和培训内容。
2. 岗位培训资料下面列举了马达行业岗位培训所需的资料：马达基础知识手册：包含马达的基本原理、分类、结构和工作原理等内容。
相关技术手册：针对不同类型的马达，提供详细的技术参数和使用说明，以及故障排查和维修方法。
安全操作手册：介绍使用马达过程中的安全注意事项和操作规范，确保员工的人身安全。
马达制造流程手册：针对马达生产线员工，介绍马达的制造流程和各个环节的操作要点。
3. 培训内容培训内容的具体安排根据不同岗位的需求而有所差异。
以下是一些常见的培训内容： 3.1 马达基础知识培训马达的定义和分类马达的主要结构和工作原理马达常见的技术参数和单位马达的选择和安装要点3.2 马达使用培训马达的调试和运行方法马达的维护和保养马达的故障排查和解决方法3.3 马达生产线操作培训马达制造流程的熟悉和掌握马达装配和调试技巧马达生产线的质量控制和检验要求4. 培训方法为了更好地实施岗位培训，可以采用以下方法：1. 讲座式培训：由资深专家或技术人员进行讲解，介绍马达基础知识和技术要点。
2. 实践操作培训：通过操作实际马达设备，让员工亲自体验和学习。
3. 案例分析培训：通过分析真实案例，培养员工解决问题的能力。
4. 小组讨论培训：组织员工进行小组讨论，分享经验和解决方案。
5. 在线学习培训：利用互联网资源，提供在线学习资料和培训课程，方便员工随时学习。
5. 培训评估与反馈为了评估培训效果并改进培训内容，可以采取以下措施：培训前评估：了解员工的现有知识和技能水平，为培训内容的调整提供依据。
培训过程中的反馈：通过实时问答、练习考核等形式，了解员工的学习情况，并及时纠正错误和补充讲解。
VCM音圈马达简介VCM音圈马达（Voice Coil Motor）是一种常见的线性电机，广泛应用于许多领域，包括汽车、航天航空、医疗设备等。
它主要通过电磁原理实现电能转化为机械能，具有高速、高精度的特点。
本文将介绍VCM音圈马达的工作原理、应用领域以及优缺点。
工作原理VCM音圈马达的工作原理基于洛伦兹力定律和弗莱明定则。
当通过音圈或线圈施加电流时，电流会在磁场中产生力。
这力是由电流和磁感应强度的乘积决定的。
VCM音圈马达主要由固定部分（磁体）和移动部分（线圈）组成。
当通过音圈施加电流时，电流会在磁场中产生一个力，大小和方向由洛伦兹力定律决定。
这个力会导致线圈沿着轴向移动。
通过控制施加到线圈上的电流，可以实现精确地控制线圈的位置和速度，从而实现精确的线性运动。
应用领域VCM音圈马达具有高速、高精度和响应速度快的优点，因此在许多领域得到了广泛应用。
汽车工业VCM音圈马达在汽车工业中有许多应用。
例如，它可以用于自动雨刷系统中，通过控制线圈的位置和速度来实现雨刷的运动。
此外，它还可以用于汽车座椅调节装置、车门锁等。
航天航空领域由于VCM音圈马达的高精度和高速性能，它在航天航空领域有广泛的应用。
例如，在卫星中，VCM音圈马达可以用于控制卫星的位置和姿态。
此外，在飞机中，VCM音圈马达可以用于舵机、电动阀门等系统。
医疗设备医疗设备是另一个应用VCM音圈马达的领域。
例如，在医用输液泵中，VCM音圈马达可以用于精确控制液体的输送速度。
此外，VCM音圈马达还可以用于电动手术刀、人工心脏等设备中。
优缺点优点•高速：VCM音圈马达具有快速的响应速度和高达数千转/分钟的速度。
•高精度：VCM音圈马达能够实现毫米级的精确定位。
•高可靠性：VCM音圈马达由少量的零件组成，因此具有较高的可靠性。
缺点•功耗较大：由于VCM音圈马达需要通过电流来产生力，因此功耗较大。
•成本较高：VCM音圈马达的制造成本相对较高，因为它需要使用特殊材料和精密的加工工艺。
vcm名词解释
摘要：
一、VCM 名词简介
1.VCM 的定义
2.VCM 的应用领域
二、VCM 的组成及原理
1.VCM 的组成成分
2.VCM 的工作原理
三、VCM 的特点与优势
1.VCM 的特点
2.VCM 的优势
四、VCM 的发展趋势与展望
1.VCM 技术的创新与发展
2.VCM 在我国的应用前景
正文：
【VCM 名词解释】
VCM（Voice Coil Motor，音圈马达）是一种将电能转化为机械能的装置，广泛应用于各种电子设备中，如手机、摄像头、打印机等。
VCM 具有体积小、响应快、精度高等特点，能实现高精度的定位和控制。
【VCM 的组成及原理】
VCM 主要由线圈、磁铁、弹片和壳体等组成。
当给线圈通电时，会产生
磁场，与磁铁磁场相互作用，使磁铁产生位移，进而带动弹片运动。
线圈和磁铁之间的间隙越小，转矩越大，运动精度也越高。
【VCM 的特点与优势】
VCM 的特点包括：高精度、高转矩、响应速度快、体积小、低噪音等。
VCM 的优势主要体现在其广泛的应用领域和优越的性能。
随着科技的发展，VCM 在智能手机、无人机、自动驾驶等领域的应用将越来越广泛。
【VCM 的发展趋势与展望】
未来，VCM 技术将继续发展，以满足更高精度的定位需求。
例如，通过采用多线圈设计、优化磁场分布等方式，提高VCM 的性能。
