VCM音圈马达培训讲义全

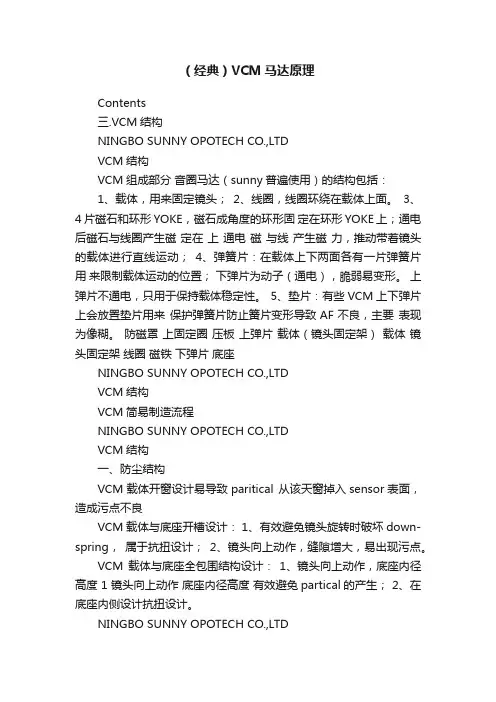

（经典）VCM马达原理Contents三.VCM结构NINGBO SUNNY OPOTECH CO.,LTDVCM结构VCM组成部分音圈马达（sunny普遍使用）的结构包括：1、载体，用来固定镜头；2、线圈，线圈环绕在载体上面。

3、4片磁石和环形YOKE，磁石成角度的环形固定在环形YOKE上；通电后磁石与线圈产生磁定在上通电磁与线产生磁力，推动带着镜头的载体进行直线运动；4、弹簧片：在载体上下两面各有一片弹簧片用来限制载体运动的位置；下弹片为动子（通电），脆弱易变形。

上弹片不通电，只用于保持载体稳定性。

5、垫片：有些VCM上下弹片上会放置垫片用来保护弹簧片防止簧片变形导致AF不良，主要表现为像糊。

防磁罩上固定圈压板上弹片载体（镜头固定架）载体镜头固定架线圈磁铁下弹片底座NINGBO SUNNY OPOTECH CO.,LTDVCM结构VCM简易制造流程NINGBO SUNNY OPOTECH CO.,LTDVCM结构一、防尘结构VCM载体开窗设计易导致paritical 从该天窗掉入sensor表面，造成污点不良VCM载体与底座开槽设计： 1、有效避免镜头旋转时破坏down-spring，属于抗扭设计；2、镜头向上动作，缝隙增大，易出现污点。

VCM载体与底座全包围结构设计：1、镜头向上动作，底座内径高度 1 镜头向上动作底座内径高度有效避免partical的产生； 2、在底座内侧设计抗扭设计。

NINGBO SUNNY OPOTECH CO.,LTDVCM结构CCM制作工艺中，VCM无防尘结构导致产生污点不良的工艺。

1、镜头装配及调焦：partical随镜头进入载体内，若无防尘设计，AF 向上动作过程中partical掉入芯片表面，造成污点不良2、CCM成品功能检验完后，进行振动测试；无该防尘设计， Partical运动途径NINGBO SUNNY OPOTECH CO.,LTDVCM结构二、抗扭结构VCM抗扭结构能有效防止旋动镜头时因VCM和Lens扭力配合过大导致的弹片变形（弹片很脆弱，略微施压易会产生轻微型变），影响VCM AF动作，主要表现在远焦像糊。

马达行业岗位培训资料马达行业岗位培训资料1. 概述马达（Motor）是将电能转化为机械能的装置，广泛应用于各个领域，如汽车、电子设备、工业生产等。

在马达行业中，岗位培训是非常重要的一环，以确保员工具备所需的技能和知识，能够胜任工作任务。

本文档将介绍马达行业岗位培训所需的资料和培训内容。

2. 岗位培训资料下面列举了马达行业岗位培训所需的资料：马达基础知识手册：包含马达的基本原理、分类、结构和工作原理等内容。

相关技术手册：针对不同类型的马达，提供详细的技术参数和使用说明，以及故障排查和维修方法。

安全操作手册：介绍使用马达过程中的安全注意事项和操作规范，确保员工的人身安全。

马达制造流程手册：针对马达生产线员工，介绍马达的制造流程和各个环节的操作要点。

3. 培训内容培训内容的具体安排根据不同岗位的需求而有所差异。

以下是一些常见的培训内容： 3.1 马达基础知识培训马达的定义和分类马达的主要结构和工作原理马达常见的技术参数和单位马达的选择和安装要点3.2 马达使用培训马达的调试和运行方法马达的维护和保养马达的故障排查和解决方法3.3 马达生产线操作培训马达制造流程的熟悉和掌握马达装配和调试技巧马达生产线的质量控制和检验要求4. 培训方法为了更好地实施岗位培训，可以采用以下方法：1. 讲座式培训：由资深专家或技术人员进行讲解，介绍马达基础知识和技术要点。

2. 实践操作培训：通过操作实际马达设备，让员工亲自体验和学习。

3. 案例分析培训：通过分析真实案例，培养员工解决问题的能力。

4. 小组讨论培训：组织员工进行小组讨论，分享经验和解决方案。

5. 在线学习培训：利用互联网资源，提供在线学习资料和培训课程，方便员工随时学习。

5. 培训评估与反馈为了评估培训效果并改进培训内容，可以采取以下措施：培训前评估：了解员工的现有知识和技能水平，为培训内容的调整提供依据。

培训过程中的反馈：通过实时问答、练习考核等形式，了解员工的学习情况，并及时纠正错误和补充讲解。

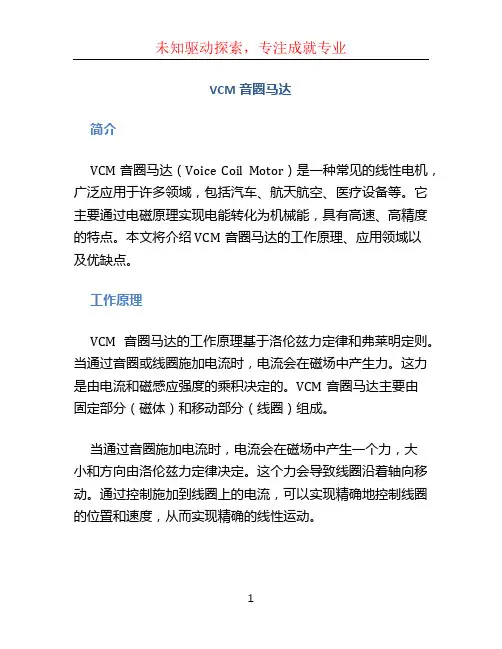

VCM音圈马达简介VCM音圈马达（Voice Coil Motor）是一种常见的线性电机，广泛应用于许多领域，包括汽车、航天航空、医疗设备等。

它主要通过电磁原理实现电能转化为机械能，具有高速、高精度的特点。

本文将介绍VCM音圈马达的工作原理、应用领域以及优缺点。

工作原理VCM音圈马达的工作原理基于洛伦兹力定律和弗莱明定则。

当通过音圈或线圈施加电流时，电流会在磁场中产生力。

这力是由电流和磁感应强度的乘积决定的。

VCM音圈马达主要由固定部分（磁体）和移动部分（线圈）组成。

当通过音圈施加电流时，电流会在磁场中产生一个力，大小和方向由洛伦兹力定律决定。

这个力会导致线圈沿着轴向移动。

通过控制施加到线圈上的电流，可以实现精确地控制线圈的位置和速度，从而实现精确的线性运动。

应用领域VCM音圈马达具有高速、高精度和响应速度快的优点，因此在许多领域得到了广泛应用。

汽车工业VCM音圈马达在汽车工业中有许多应用。

例如，它可以用于自动雨刷系统中，通过控制线圈的位置和速度来实现雨刷的运动。

此外，它还可以用于汽车座椅调节装置、车门锁等。

航天航空领域由于VCM音圈马达的高精度和高速性能，它在航天航空领域有广泛的应用。

例如，在卫星中，VCM音圈马达可以用于控制卫星的位置和姿态。

此外，在飞机中，VCM音圈马达可以用于舵机、电动阀门等系统。

医疗设备医疗设备是另一个应用VCM音圈马达的领域。

例如，在医用输液泵中，VCM音圈马达可以用于精确控制液体的输送速度。

此外，VCM音圈马达还可以用于电动手术刀、人工心脏等设备中。

优缺点优点•高速：VCM音圈马达具有快速的响应速度和高达数千转/分钟的速度。

•高精度：VCM音圈马达能够实现毫米级的精确定位。

•高可靠性：VCM音圈马达由少量的零件组成，因此具有较高的可靠性。

缺点•功耗较大：由于VCM音圈马达需要通过电流来产生力，因此功耗较大。

•成本较高：VCM音圈马达的制造成本相对较高，因为它需要使用特殊材料和精密的加工工艺。

音圈马达（VoiceCoilActuatorVoiceCoilMotor）音圈马达 (Voice Coil Actuator/ Voice Coil Motor)，是一种将电能转化为机械能的装置，并实现直线型及有限摆角的运动。

VCM(Voice Coil Motor)，电子学里面的音圈电机，是马达的一种，因为原理和扬声器类似，所以叫音圈电机。

具有高频响、高精度的特点。

其主要原理是在一个永久磁场内，通过改变马达内线圈的直流电流大小，来控制弹簧片的拉伸位置，从而带动上下运动。

世界上的硬盘的磁臂的驱动电机一般都是VCM。

智能手机的摄像头里面全都要用到VCM马达，可以调节Lens的位置以改变焦距，是摄像呈现最清晰的状态。

基本信息目录1定义2工作原理3音圈马达分类4音圈马达应用1定义2工作原理3音圈马达分类4音圈马达应用4.1圆柱音圈电机4.2矩形音圈电机4.3扁平音圈电机4.4摆动音圈电机回到顶部意见反馈定义折叠编辑本段音圈马达 (Voice Coil Actuator/ Voice Coil Motor)，是一种将电能转化为机械能的装置，并实现直线型及有限摆角的运动。

利用来自永久磁钢的磁场与通电线圈导体产生的磁场中磁极间的相互作用产生有规律的运动的装置。

因为音圈马达是一种非换流型动力装置，其定位精度完全取决于反馈及控制系统，与音圈马达本身无关。

采用合适的定位反馈及感应装置其定位精度可以轻易达到10NM，加速度可达300g(实际加速度也取决于负载物的状况)工作原理折叠编辑本段无论是直线型或是摆动型，他们基本原理相同。

通电的导体穿过磁场的时候，会产生一个垂直于磁场线的力，这个力的大小取决于通过场的导体的长度，磁场及电流的强度。

音圈马达产生的推力的大小取决于设计结构以及电流强度:F = β*L*I, 电流与产生的力的关系，在直线型音圈电机中体现为力敏感度Kf，在旋转型音圈马达中体现为扭力敏感度Kt。

我们的设计中把Kf的单位定义为N/A，Kt的单位为N·M/A。

第一章我们介绍了小孔成像的原理，实验中通过移动标尺即可在光屏上投影出清晰的蜡烛图像。

在手机摄像头中，这个移动标尺的功能由VCM马达承担。

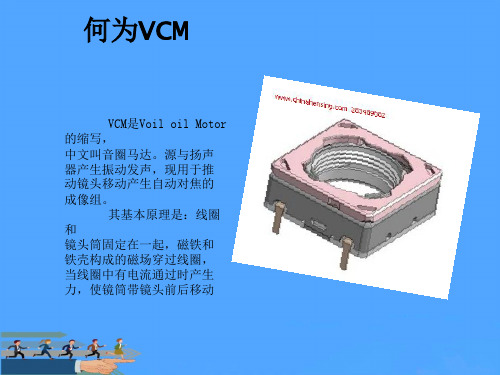

一、VCM是什么VCM（Voice Coil Motor），电子学里面的音圈电机，是马达的一种。

因为原理和扬声器类似，所以叫音圈电机，具有高频响、高精度的特点。

其主要原理是在一个永久磁场内，通过改变马达内线圈的直流电流大小，来控制弹簧片的拉伸位置，从而带动上下运动。

手机摄像头广泛的使用VCM实现自动对焦功能，通过VCM可以调节镜头的位置，呈现清晰的图像。

二、VCM工作原理VCM和喇叭的工作原理一样，都是在固定磁场中加电流或电荷产生力的原理，从而产生运动的过程，即初中物理所谈左手定则。

左手定则：左手平展，让磁感线穿过手心，使大拇指与其余四指垂直，并且都跟手掌在一个平面内。

把左手放入磁场中，让磁感线垂直穿入手心，手心面向N极(叉进点出)，四指指向电流所指方向，则大拇指的方向就是导体受力的方向。

手机摄像头的VCM需要Driver IC配合完成对焦，通过Driver IC 控制VCM供电电流的大小，来确定VCM搭载的镜头移动的距离，从而调节到适当的位置拍摄清晰图像。

三、VCM结构不同厂商的VCM结构略有差异，大致分几大部件如下：Shield Case：外壳Frame：支架F.Spacer：前垫片，用于绝缘F.Spring：前簧片，用于承载载体，平衡力矩Yoke：用于固定其他组件，导磁Magnet：磁石，产生永久磁场Coil：线圈，通电产生驱动力矩Carrier：载体，用于承载镜头B.Spacer：后垫片，用于绝缘B.Spring：后弹簧，用于承载载体，平衡力矩Base：底座，用于固定部件。

四、VCM分类从结构上大致可分三类：1.弹片式结构2.滚珠式结构3.摩擦式结构从功能上大致分为五类：1.Open loop开马达2.Close loop闭环马达3.Alternate中置马达4.OIS光学防抖马达（分平移式、移轴式、记忆金属式等）5. OIS+Close loop六轴马达五、实现对焦的其他方法实现摄像头对焦有很多方法，其中音圈马达使用最广泛：1.音圈马达2.超声波马达3.步进马达4.记忆合金马达5.液体镜头对焦6.液晶镜头对焦7.MEMS镜头对焦8.软件对焦（阵列式摄像头）（注：可编辑下载，若有不当之处，请指正，谢谢!）。

vcm音圈马达工作原理VCM音圈马达是一种常用于音响设备中的电动马达，其工作原理基于电磁感应原理。

VCM全称为Voice Coil Motor，中文翻译为音圈马达，是一种可以将电能转换为机械能的设备。

本文将详细介绍VCM音圈马达的工作原理。

VCM音圈马达由磁场和音圈组成。

磁场通常由永磁体或电磁铁提供，而音圈则是由导电线绕成的。

当音圈通电时，会产生一个磁场，这个磁场与磁场产生器的磁场相互作用，从而产生一个力。

音圈通电后，根据右手定则，音圈内的电流方向与所产生的磁场方向相垂直，从而在音圈内产生一个力的作用。

这个力会使得音圈受到一个向上或向下的推力，具体取决于音圈通电的方向。

通过控制音圈通电的方向和大小，可以实现对音圈的精确控制，从而实现对马达的运动控制。

VCM音圈马达的运动控制是通过改变音圈通电的方向和大小来实现的。

通过改变电流的方向，可以改变音圈所受力的方向，从而实现不同方向上的运动。

而通过改变电流的大小，可以改变音圈所受力的大小，从而实现不同速度的运动。

通过调节电流的方向和大小，可以精确地控制音圈的运动，从而实现对马达的精确控制。

VCM音圈马达在音响设备中有着广泛的应用。

在扬声器中，VCM 音圈马达可以控制扬声器的振动膜的运动，从而产生声音。

通过改变音圈通电的方向和大小，可以控制扬声器的振动膜的运动，从而产生不同音调和音量的声音。

在耳机中，VCM音圈马达可以控制耳机的振动单元的运动，从而产生声音。

通过精确控制音圈的运动，可以实现高质量音效的输出。

除了音响设备，VCM音圈马达还广泛应用于其他领域。

在摄像头中，VCM音圈马达可以控制镜头的焦距和对焦，从而实现清晰的图像。

在光学设备中，VCM音圈马达可以控制光学元件的位置，从而实现对光的控制。

在医疗设备中，VCM音圈马达可以控制手术机器人的运动，实现精确的手术操作。

总结起来，VCM音圈马达是一种基于电磁感应原理的电动马达，其工作原理是通过控制音圈通电的方向和大小来实现对马达的运动控制。

详解vcm马达控制原理及构造
 vcm马达的概念在大多数人眼里都不甚明确，有的人只知道vcm马达使
用与摄像头，却不了解它的构造怎幺样、它是如何工作的。

本文为大家提供一个确定的答案。

 1、vcm马达的概念
 vcm马达，别称音圈马达、音圈电机，因为原理和扬声器相似，所以叫音圈电机。

它是一种特殊形式的直接驱动电机，具有结构简单、体积小、响应快、高加速、高速等特性。

vcm马达的应用范围及其广泛，它用于手提电脑、网络摄像头、视频监控器、扫描仪、手机等设备的摄像头中，主要功能是对焦，而应用vcm马达最为多的就是手机。
