1．将下面的梯形图程序转换成语句表指令形式。

2、若用PLC实现其控制，请设计I/O口，并画出梯形图。

3．已知某控制程序的语句表的形式，请将其转换为梯形图的形式。

LD
AN
LDI
ON
A
OLD
LD
A
O
ALD
ON
NOT
=1
LD
LDN
ED
CTU C41,30
4．将下面的梯形图程序转换成语句表指令形式。

【例1】图1为电动机Y/△减压起动控制主电路和电气控制的原理图。

工作原理如下：按下启动按钮SB2，KM1、KM3、KT通电并自保，电动机接成Y型起动，2s后，KT动作，使KM3断电，KM2通电吸合，电动机接成△型运行。

按下停止按扭SB1，电动机停止运行。

图1电动机Y/△减压起动控制主电路和电气控制的原理图
⑵I/O分配
输入输出
停止按钮SB1： KM1： KM2：
起动按钮SB2： KM2：
过载保护FR:
（3）梯形图程序
转换后的梯形图程序如图2所示。

按照梯形图语言中的语法规定简化和修改梯形图。

为了简化电路，当多个线圈都受某一串并联电路控制时，可在梯形图中设置该电路控制的存储器的位，如。

简化后的程序如图3所示。

图2例1梯形图程序
图3例1简化后的梯形图程序
答案1.
2
3
4。

PLC控制技术习题库（含答案）一、单选题（共50题，每题1分，共50分）1、与主控接点下端相连的常闭触点应使用指令()。

A、LDIB、ANIC、ORID、AND正确答案：A2、FX系列PLC中SET,表示什么指令（）A、下降沿B、上升沿C、输入有效D、置位正确答案：D3、在利用状态继电器编制顺序控制程序时，每个状态继电器都有各自的置位和（）信号，并有各自要做的操作。

A、保持B、复位C、报警D、清零正确答案：B4、工业中控制电压一般是多少伏（）。

A、110VB、220VC、36VD、24V正确答案：D5、（）指令和（）指令均可用于步的活动状态的转换，将原来的活动步对应的状态寄存器复位，此外还有自保持功能。

A、SET RSTB、OUT SETC、STL RET正确答案：B6、一般而言,PLC的I/O点数要冗余多少? （）。

A、1B、05C、15D、2正确答案：A7、触摸屏是用于实现替代哪些设备的功能（）A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：C8、工业级模拟量,哪一种更容易受干扰（）A、uA级B、mA级C、A级D、10A级正确答案：A9、在顺序控制系统中，STL触点右边不能使用（）指令A、MRDB、MPPC、MPS正确答案：C10、下列不属于PLC硬件系统组成的是（）。

A、中央处理单元B、输入输出接口C、用户程序D、I/O扩展接口正确答案：C11、热继电器在电路中做电动机的什么保护？（）A、短路B、过压C、过载D、过流正确答案：C12、FX2型PLC使操作元件中数带进位一起右移n位的指令是()。

A、RORB、ROLC、RCRD、RCL正确答案：C13、FX系列PLC,主控指令应采用（）A、CJB、MCC、GO TOD、SUB正确答案：B14、步进电机的加减速是通过改变哪个参数实现的？（）A、脉冲频率B、电压C、脉冲数量D、脉冲占空比正确答案：A15、一般而言,FX系列PLC的AC输入电源电压范围是多少? （）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B16、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、11C、10D、9正确答案：A17、下列不属于大型PLC应用的场合是（）。

习题一1．中间继电器和接触器有何异同?2．通电延时时间继电器触头有哪几种?画出它们的图形符号?3．电动机的起动电流很大，当电动机起动时，热继电器会不会动作?为什么？4．既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?5．是否可用过电流继电器来作电动机的过载保护?为什么?习题二1．电气原理图中QS、FU、KM、KA、KI、KT、SB、SQ分别是什么电器元件的文字符号。

2．设计一个控制线路，要求第一台电动机起动10S后，第二台电动机自动起动，运行5S后，第一台电动机停止并同时使第三台电动机自行起动，再运行15S后，电动机全部停止。

3．画出带有热继电器过载保护的笼型异步电动机正常运转的控制线路。

4．有一台四级皮带运输机，分别由M1、M2、M2、M4四台电动机拖动，其动作顺序如下：①起动时要求按M1→M2→M3→M4顺序起动。

②停车时要求按M4→M3→M2→M1顺序停车。

③上述动作要求有一定时间间隔。

习题三1．电气原理图设计方法有几种？常用什么方法?绘制原理图的要求有哪些?2．设计一台组合机床的机械动力滑台的电气控制线路，其加工工艺是：快进→工进→停留光刀(3S)→快退→停车。

由两台电动机进行拖动，其中，M2为工进电动机，M1为快速移动电动机，设计要求：①工作台工进至终点或返回原位，均有限位开关使其自动停止。

为保证工进定位准确，要求采用制动措施。

②设置紧急停止按钮、③应有短路、过载保护。

3．采用逻辑设计法，设计一个以行程原则控制的机床控制线路．要求工作台每往复一次(自动循环)，即发出一个控制信号，以改变主轴电动机的转向一次。

习题四1．PLC的定义是什么？2．简述PLC在工业控制系统中的一般作用。

3．PLC控制有哪些特点？比较PLC控制和继电器控制、微机控制的优缺点。

4．PLC的应用领域有哪些？5．世界上第一台PLC是怎样诞生的？6．PLC发展至今，经历了几代产品？各有何特点？7．PLC的发展趋势如何？8．PLC的内部继电器是什么？为什么称它是软继电器？和硬件继电器相比，软继电器的触点在使用上有何特点？9．PLC采用什么语言编程？各有何特点？10．PLC主要由哪几部分组成？画出PLC的结构框图，简述各部分作用。

《电器控制与PLC技术》习题集简答题1．按下列逻辑表达式画出它所表征的电路图。

KM = [SB·KA1 + KM（KA1 + KA2）]·FR2．什么是反接制动？什么是能耗制动？各有什么特点及适应什么场合？3．画出带有热继电器过载保护的三相异步电动机启动停止控制线路，包括主电路。

4．试将以上第四题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。

5．既然三相异步电动机主电路中装有熔断器，为什么还要装热继电器？可否二者中任意选择。

6．试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗，为什么？7．电气控制中，熔断器和热继电器的保护作用有什么不同？为什么？8．两台电动机不同时启动，一台电动机额定电流为14.8A，另一台的额定电流为6.47A，试选择用作短路保护熔断器的额定电流及熔体的额定电流。

9. 电动机的启动电流很大，在电动机启动时，能否使按电动机额定电流整定的热继电器动作？为什么？10. 空气式时间继电器按其控制原理可分为哪两种类型？每种类型的时间继电器其触头有哪几类？画出他们的图形符号。

11. 动合触点串联或并联，在电路中起什么样的控制作用？动断触点串联或并联起什么控制作用？12．说明自动开关DZ10-20/330额定电流大小，极数，并说明它有哪些脱扣装置和保护功能？13．试说出交流接触器与中间继电器的相同及不同之处。

14．在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？15.什么是可编程控制器？它的特点是什么？16． PLC由哪几部分组成？各有什么作用？17． PLC控制系统与传统的继电器控制系统有何区别？18． PLC开关量输出接口按输出开关器件的种类不同，又几种形式？19．简述PLC的扫描工作过程。

20．为什么PLC中软继电器的触点可无数次使用？21. PLC按I/O点数和结构形式可分为几类？22.可编程控制器梯形图编程规则的主要内容是什么？23.PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？24.请写出以下指令表对应的梯形图。

一、选择题1.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

A RAMB ROMC EPROMD EEPROM 答案：B2.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B 之差 C 之积 D 无关答案：A3.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C 微处理器 D 寄存器答案：C4. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序 B 用户程序 C 工作程序 D 用户数据答案：A5.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B 八进制 C 十进制 D 十六进制答案：B6.（）年，美国首先研制成功第一台可编程控制器。

A 1969 B 1973 C 1979 D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块答案：C8.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36V C AC110V D AC220V 答案：A 29.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B 85-264V AC C 220－380V AC D 24V AC－220V AC 答案：B10.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言 C 顺序功能图(SFC) D 指令表答案：B11.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC公司 C ABB公司D SIMENS公司答案：B12.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个 B 100个 C 1000个 D 无数个答案：D13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦合器 B继电器 C 传感器 D电磁耦合答案：A14.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

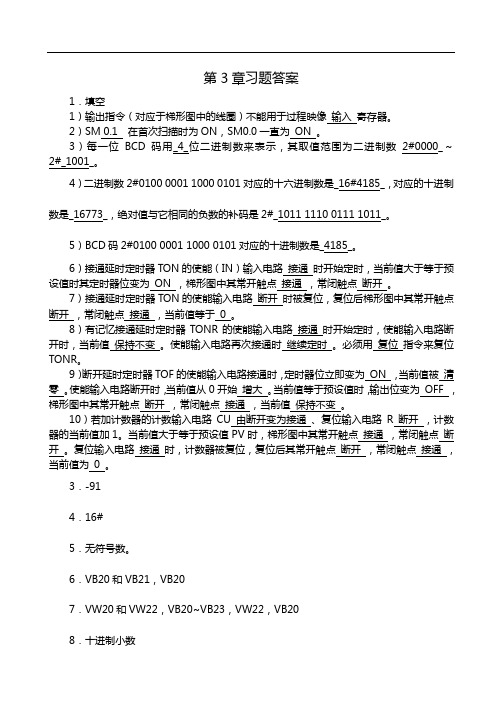

第3章习题答案1．填空1）输出指令（对应于梯形图中的线圈）不能用于过程映像输入寄存器。

2）SM 0.1 在首次扫描时为ON，SM0.0一直为ON 。

3）每一位BCD码用_4_位二进制数来表示，其取值范围为二进制数2#0000_～2#_1001_。

4）二进制数2#0100 0001 1000 0101对应的十六进制数是_16#4185_，对应的十进制数是_16773_，绝对值与它相同的负数的补码是2#_1011 1110 0111 1011_。

5）BCD码2#0100 0001 1000 0101对应的十进制数是_4185_。

6）接通延时定时器TON的使能（IN）输入电路接通时开始定时，当前值大于等于预设值时其定时器位变为ON ，梯形图中其常开触点接通，常闭触点断开。

7）接通延时定时器TON的使能输入电路断开时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于0 。

8）有记忆接通延时定时器TONR的使能输入电路接通时开始定时，使能输入电路断开时，当前值保持不变。

使能输入电路再次接通时继续定时。

必须用复位指令来复位TONR。

9）断开延时定时器TOF的使能输入电路接通时，定时器位立即变为ON ，当前值被清零。

使能输入电路断开时，当前值从0开始增大。

当前值等于预设值时，输出位变为OFF ，梯形图中其常开触点断开，常闭触点接通，当前值保持不变。

10）若加计数器的计数输入电路CU 由断开变为接通、复位输入电路R 断开，计数器的当前值加1。

当前值大于等于预设值PV时，梯形图中其常开触点接通，常闭触点断开。

复位输入电路接通时，计数器被复位，复位后其常开触点断开，常闭触点接通，当前值为0 。

3．-914．16#5．无符号数。

6．VB20和VB21，VB207．VW20和VW22，VB20~VB23，VW22，VB208．十进制小数9．字符的个数10．3212．4个，8、16、32位13．程序组织单元，主程序、子程序、中断程序14．AIW215．VB100的地址，地址指针VD120所指的存储单元中的数16．在程序中修改操作数的地址，用于间接寻址。

《电气控制与PLC》课程习题集一、填空题11.电磁机构中，吸引线圈的作用是（）。

2.用来分断或接通主电路的是交流接触器的（）。

3.电磁机构由（）、铁心、衔铁等几部分组成。

4.接触器用于远距离频繁地接通或断开交直流（）及大容量控制电路的一种自动开关电器。

5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。

6.交流接触器的触点系统分为（）和辅助触点，用来直接接通和分断交流主电路和控制电路。

7.电气控制系统中常用的保护环节有（）保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。

8.当电动机容量较大，起动时产生较大的（），会引起电网电压下降，因此必须采用降压起动的方法。

9.电动机连续转动与点动控制区别的关键环节是（）触头是否接入。

10. PLC采用（）的工作方式。

11.通常把内部存储器又称为（）。

12. PLC的运算和控制中心是（）。

13.具有自己的CPU和系统的模块称为（）。

14. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

15. PLC运行时总是ON的特殊存储器位是（）。

16.字移位指令的最大移位位数为（）。

17.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

18.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用（）原则处理。

19.高速计数器HC的寻址格式是（）。

20.子程序可以嵌套，嵌套深度最多为（）层。

二、综合设计题21.画出三相笼型异步电动机单向反接制动的主电路及控制电路。

22.设计三相笼型异步电动机的正反转控制线路，要求有必要的保护环节（包括主回路和控制回路）。

23.两台电动机M1和M2，要求：（1）M1启动后，延时一段时间后M2再启动。

（2）M2启动后，M1立即停止。

根据以上要求，设计其电气控制线路（包括主电路和控制电路）。

24.画出一台电动机Y—△降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。

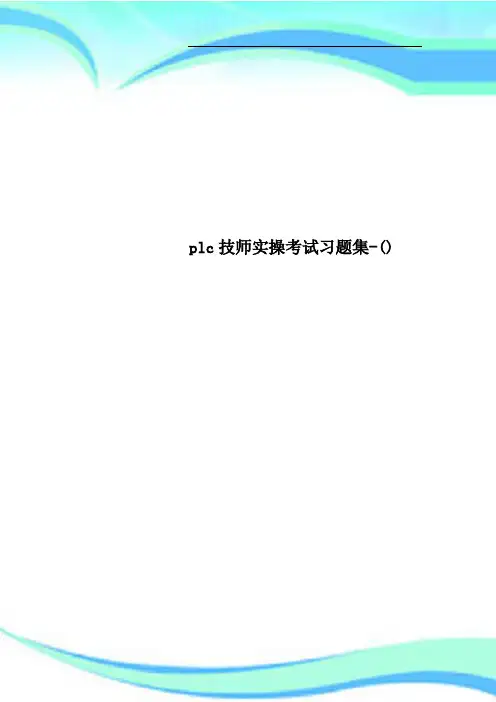

plc技师实操考试习题集-()————————————————————————————————作者：————————————————————————————————日期：技师PLC 操作技能习题集一、用PLC 进行控制线路的设计、安装与调试1.用PLC 改造图1-1所示的继电-接触式电气控制电路，并进行安装与调试。

123321DCBAQSFU1KM1KM2FR3U 1U 2V1V2W 1W 2KM3FU2FRSB1SB2KTKM2KM3KM1KM1KT KM2KA KT SB3KAKTKM3KM3KM1KM2KM3L1L2L3图1-1 双速三相交流异步电动机低速、高速自动变速控制电路原理图（1）用PLC 控制编程所示电路，要求增加点动或停车电气制动功能，有电源指示、低速运行指示、高速运行指示、点动或停车制动指示，并且进行安装与调试。

（2）电路设计①根据任务，设计用PLC 控制的主/控电路图（或控制系统框图）。

②有短路、过载及必要的联锁保护功能等。

③填写《材料申领单》。

④列出PLC 控制I/O 接口（输入/输出）地址分配表（或现场元件信号对照表）。

⑤绘制PLC 控制I/O 接口（输入/输出）接线图。

⑥根据工艺要求，设计梯形图。

⑦根据梯形图，列出指令表。

（3）安装与接线①按主/控电路图及PLC 控制I/O 接口（输入/输出）接线图，在机架或模拟配线板上安装与接线。

②如在模拟配线板上安装，将熔断器、接触器、PLC 装在主接线板上；将转换开关、按钮等外接器件装在另一块配线板上。

（4）PLC 键盘操作 ①熟练操作键盘。

②能正确地将所编程序输入PLC 。

③按照被控设备的动作要求模拟调试，达到设计要求。

（5）通电试验①正确使用电工工具及万用表。

②仔细进行检查，有步骤地进行通电试验，达到项目功能要求。

2.用PLC 改造图1-2所示的继电-接触式电气控制电路，并进行安装与调试。

123DCBAQSFU1KM1FR3U 1U 2V1V2W 1W 2TFU2VDFU3KM4KM2KM3FRSB1SB2KM1KM2KM4KM4KTKM1KM3KM2KM4KTKM3KT KM2SB1KM1L21L23L1L2L3L21L22图1-2 三相交流异步电动机Y-△减压启动、停车能耗制动控制电路原理图（1）用PLC 控制编程所示电路，要求增加点动功能，有电源指示、运行指示、点动指示，并且进行安装与调试。

一、判断题1．在同一程序中，PLC的触点和线圈都可以无限次反复使用。

（ 0 ）2． PLC控制器是专门为工业控制而设计的，具有很强的抗干扰能力，能在很恶劣的环境下长期连续地可靠工作。

（ 1 ）可编程序控制器（PLC）是专为在工业环境下应用而设计的一种工业控制计算机，具有抗干扰能力强、可靠性极高、体积小等显著优点，是实现机电一体化的理想控制装置3．在PLC的梯形图中，触点的串联和并联实质上是把对应的基本单元中的状态依次取出来进行逻辑“与”与逻辑“或”。

（ 1 ）4． PLC使用方便，它的输出端可以直接控制电动机的启动，因此在工矿企业中大量使用。

（0）5． PLC输出端负载的电源，可以是交流电也可是直流电，但需用户自己提供. （ 1 ）6． PLC梯形图的绘制方法，是按照自左而右、自上而下的原则绘制的。

（ T ）7． PLC输入继电器的线圈可由输入元件驱动，也可用编程的方式去控制。

（ 0 ）8．在PLC基本逻辑指令中，“ANI”是“与非”操作指令，即并联一个动断触点。

（ F ）9． PLC与继电器控制的根本区别在于：PLC采用的是软器件，以程序实现各器件之的连接。

（ 1）10. PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动（ F ）11. PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。

（ F ）12. PLC的软继电器编号可以根据需要任意编写。

（ F ）X,Y为八进制13. 在绘制电气元件布置图时，重量大的元件应放在下方，发热量大的元件应放在上方。

（ F ）14. 在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。

（ T ）左大右小，上大下小二、填空题1. PLC的基本结构由中央处理器（CPU）、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

(CPU模块，输入模块，输出模块，编程设备)2. 按PLC物理结构形式的不同，可分为整体式和模块式两类。

西门子部分（S7-200）第一章概述1、PLC有什么特点2、PLC与继电接触式控制系统相比有哪些异同3、构成PLC的主要部件有哪些各部分主要作用是什么4、与一般的计算机控制系统相比PLC有哪些优点/5、PLC按什么样的工作方式进行工作的它的中心工作过程分哪几个阶段在每个阶段主要完成什么控制任务6、一般来说，PLC对输入信号有什么要求7、PLC可以用在哪些领域第二章PLC的构成1、PLC中软继电器的主要特点是什么2、S7-200系列PLC主机中有哪些主要编程元件各编程元件如何直接寻址3、间接寻址包括几个步骤如何使用4、采用间接寻址方式设计一段程序，将10个字节的数据存储在从VB100开始的存储单元，这些数据为12、35、65、78、56、76、88、60、90和47。

第三章基本指令1、 S7-200PLC 中共有几种分辨率的定时器它们的刷新方式有何不同S7-200PLC 中共有几种类型的定时器对它们执行复位指令后，它们当前值和位的状态是什么2、 S7-200PLC 中共有几种形式的计算器对它们执行复位指令后，它们当前值和位的状态是什么3、 写出图3-3所示梯形图的语句表I0.1I0.2I0.3I0.4I0.5I1.0I1.1I1.2Q0.1Q0.2Q0.3图3-3（）（）（）4、 写出图3-4所示梯形图的语句表I0.0I0.1I0.3T37Q0.0Q0.2S 2T37M0.7IN TONPT+300M0.6Q2.0M0.0M0.1M1.0M1.1M1.0T40（）（）（）图3-45、写出图3-5所示梯形图的语句表I0.0I0.1M0.0Q0.0Q0.0T38M0.1M0.2M0.4M0.3M0.3I0.5PQ0.5R 3（）（）（）（ ）图3-56、指出图3-6中的错误（ ）（ ）（ ）（ ）I0.0Q0.0M0.0IM0.2I M0.5Q0.2M0.9Q0.2T37IN TONPT 图3-67、根据下列语句表程序，写出梯形图程序LD I0.0 A AN = LD LPPA I0.3 A O = A I0.5 AOLD =LPS 8、已知输入信号的波形，画出图3-8梯形图程序中、、和的波形。

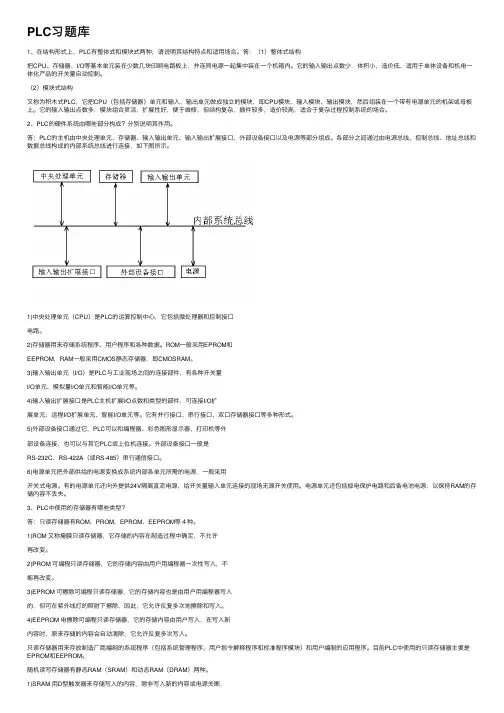

PLC习题库1、在结构形式上，PLC有整体式和模块式两种，请说明其结构特点和适⽤场合。

答：（1）整体式结构把CPU、存储器、I/O等基本单元装在少数⼏块印刷电路板上，并连同电源⼀起集中装在⼀个机箱内。

它的输⼊输出点数少，体积⼩，造价低，适⽤于单体设备和机电⼀体化产品的开关量⾃动控制。

（2）模块式结构⼜称为积⽊式PLC，它把CPU（包括存储器）单元和输⼊、输出单元做成独⽴的模块，即CPU模块、输⼊模块、输出模块，然后组装在⼀个带有电源单元的机架或母板上。

它的输⼊输出点数多，模块组合灵活，扩展性好，便于维修，但结构复杂，插件较多，造价较⾼，适合于复杂过程控制系统的场合。

2、PLC的硬件系统由哪些部分构成？分别说明其作⽤。

答：PLC的主机由中央处理单元、存储器、输⼊输出单元、输⼊输出扩展接⼝、外部设备接⼝以及电源等部分组成。

各部分之间通过由电源总线、控制总线、地址总线和数据总线构成的内部系统总线进⾏连接，如下图所⽰。

1)中央处理单元（CPU）是PLC的运算控制中⼼，它包括微处理器和控制接⼝电路。

2)存储器⽤来存储系统程序、⽤户程序和各种数据。

ROM⼀般采⽤EPROM和EEPROM，RAM⼀般采⽤CMOS静态存储器，即CMOSRAM。

3)输⼊输出单元（I/O）是PLC与⼯业现场之间的连接部件，有各种开关量I/O单元、模拟量I/O单元和智能I/O单元等。

4)输⼊输出扩展接⼝是PLC主机扩展I/O点数和类型的部件，可连接I/O扩展单元、远程I/O扩展单元、智能I/O单元等。

它有并⾏接⼝、串⾏接⼝、双⼝存储器接⼝等多种形式。

5)外部设备接⼝通过它，PLC可以和编程器、彩⾊图形显⽰器、打印机等外部设备连接，也可以与其它PLC或上位机连接。

外部设备接⼝⼀般是RS-232C、RS-422A（或RS-485）串⾏通信接⼝。

6)电源单元把外部供给的电源变换成系统内部各单元所需的电源，⼀般采⽤开关式电源。

有的电源单元还向外提供24V隔离直流电源，给开关量输⼊单元连接的现场⽆源开关使⽤。

第一部分：习题一、填空题：（30分，每空1分）1、电压继电器是反映_______变化的控制电器，它的励磁线圈与被测量电路_______，从动作原理分，它属于_______电器。

2、在接触器控制线路中，依靠自身的_______保持线圈通电的环节叫_______；串入对方控制线路的_______叫互锁触点。

3、在直流电动机的控制电路中，应将欠电流继电器的_______串在接通电枢回路的接触器线圈的得电回路, 应将过电流继电器的_______串在接通电枢回路的接触器线圈的得电回路。

4、起重电动机工作在倒拉反接制动状态时，做______________，工作在______________时，做轻载的高速下放。

5、X62型万能铣床主轴电动机的顺铣和逆铣由_______控制，并可两地操作，一处在______________，另一处在_____________________。

6、组合机床通用部件有_______、_______、_______、辅助部件。

7、B2010A系列龙门刨床电气控制线路可分为两大部分,其中直流拖动与控制包含_____________________、_____________,交流拖动与控制包含M1机组运行控制、_______、_______、工作台导轨润滑油泵控制。

8、电磁式接触器的主要结构是有_______、_______、_______、反力装置、支架和底座。

9、起重机电气控制一般具有下列保护与联锁环节：_______、_______、_______、_______、舱门、端梁及栏杆门安全保护、紧急操作保护等。

10、液压分度回转工作台自动循环过程为_______、_______、_______、液压缸复位。

二、是非判断（对的写T，错的写F），并写出改正意见（10分，每小题两分）1、电流继电器根据用途可分为过电流继电器和欠电流继电器，它们为正常工作状态时（即电流为规定的正常值时）衔铁都是吸合的。

机电控制与PLC基础习题集第1章电源与配电电器习题1-1 什么是低压电器？低压电器如何分类？1-2 组合开关主要用途是什么？1-3 低压断路器具有哪些保护功能？说明各种保护功能的工作原理。

1-4 如何选用低压断路器？1-5 熔断器额定电流、熔体额定电流和熔体极限电流如何定义？1-6 电动机控制线路中，热继电器与熔断器各起什么作用？1-7 电动机起动时，电流很大，当电动机起动时，热继电器会不会动作？为什么？1-8 在电气控制电路中，熔断器如何选择？1-9 两台电动机不同时起动，一台电动机（甲）额定电流为14.8A，另一台电动机（乙）额定电流为6.47A，试选用作保护熔断器的额定电流及熔体额定电流。

1-10 在电动机控制电路中，热继电器如何选择？1-11 在机床电气柜中有型号为RL6-25/10、TG-30的电器，它们分别是什么电器？各自的主要技术参数有哪些？第2章控制回路电器习题2-1 按钮与行程开关有何异同点？2-2 交流接触器主要部件有哪些？交流接触器工作原理如何？2-3 交流接触器中电磁铁端面加入短路环起什么作用？2-4 接触器工作时，电弧是如何产生的？2-5 常用的灭弧装置原理是什么?2-6 交流接触器触头主要结构形式有哪些？各用于何种场合？2-7 交流接触器主要技术参数有哪些？其含义是什么？2-8 如何选用接触器？2-9 时间继电器有哪几种延时触头？2-10 线圈电压为220V的交流接触器，误接至380V交流电源上，会发生什么问题？为什么？2-11 空气式时间继电器如何调节延时时间？2-12 速度继电器在什么转速范围内，能够可靠工作？一般速度继电器动作转速是多少？复位转速是多少？2-13 中间继电器主要用途是什么？2-14 在机床电气柜中有型号为CJ40-630、7PR41406F的电器，它们分别是什么电器？各自的主要技术参数有哪些？第3章启停控制习题3-1 什么是电动机全压起动？有什么优缺点？何时可以采用全压起动？3-2 什么是电动机点动控制？3-3 试分析附图a至附图d各控制线路中，KM线圈能否受控正常通电与断电？并提出改进线路。

《电器控制与PLC技术》习题集单项选择题1、传感器的输出晶体管对于源型须为（ A ）集电极开路型A、PNPB、NPMC、PND、NPN2、传感器的输出晶体管对于漏型须为（ B ）集电极开路型A、NPMB、NPNC、PNPD、PN3、PLC输出接口电路（ B ）响应时间最长A、SSRB、继电器C、双向可控硅D、晶体管4、OUT指令对于（ A ）是不能使用的A、输入继电器B、输出继电器C、辅助继电器D、状态继电器5、串联电路块并联连接时，分支的结束用（ C ）指令A、AND/ADIB、OR/ORIC、ORBD、ANB6、使用（B ）指令，元件Y、M仅在驱动断开后的一个扫描周期内动作A、PLSB、PLFC、MPSD、MRD7、FX2N的输出继电器最多可达（ C ）点A、64B、128C、256D、5128、一般要求模拟放大电路的输入电阻（A）（A）大些好，输出电阻小些好（B）小些好，输出电阻大些好（C）和输出电阻都大些好（D）和输出电阻都小些好9、FX2N PLC软元件中有（ C ）点状态可构成状态转移图A、300B、600C、900D、120010、对于所有的FX CPU ,表示1 秒时钟脉冲的是（B ）A、M8011B、M8013C、M8014D、M801511、PLC设计规范中，RS232通讯的距离是（ D ）A、1300mB、200mC、30mD、15m12、电源回路PLC供电电源一般为（ B ）A、AC110VB、AC85—240VC、AC220VD、DC36V13、三菱FX系列PLC普通输入点，输入响应时间大约是（B ）A、100 msB、10msC、15 msD、30 ms14、属于100mS的定时器的有（ A ）A、T10OB、T200C、T206D、T21215、工业级模拟量，哪一种更容易受干扰（ A ）A、uA级B、mA级C、A级D、10A级16、在PLC自控系统中，对于模拟量输入，可用（ A ）扩展模块A、FX2N-4ADB、FX2N-4DAC、FX2N-4AD-TCD、FX2N-232BD17、FX系列PLC中PLD表示（ A ）指令A、下降沿B、上升沿C、输入有效D、输出有效18、FX系列PLC中RST表示（ C ）指令A、下降沿B、上升沿C、复位D、输出有效19、电力场效应管MOSFET适于在（ D ）条件下工作（A）直流（B）低频（C）中频（D）高频20、功能指令（ C ）表示主程序结束A、RSTB、ENDC、FENDD、NOP21、FX系列PLC中表示Run监视常闭触点的是（ B ）A、M8011B、M8000C、M8014D、M801522、在PLC自控系统中，对于温度控制，可用（ C ）扩展模块A、FX2N-4ADB、FX2N-4DAC、FX2N-4AD-TCD、FX0N-3A23、FXON—24M可编程控制有（ A ）个输入点A、24B、14C、12 D、1024、国内外PLC各生产厂家都把( A ) 作为第一用户编程语言(A)梯形图(B)指令表(C)逻辑功能图(D)C语言25、FX1n系列PLC是一种普遍选择方案，最多可达（ A ）点控制A、128B、256C、320D、35026、在PLC自控系统中，对于压力输入，可用（ A ）扩展模块A、FX2N-4ADB、FX2N-4DAC、FX2N-4AD-TCD、FX2N-232BD27、FX系列PLC中PLF表示（ A ）指令A、下降沿B、上升沿C、输入有效D、输出有效28、FX—10P编程器液晶显示是（ A ）行A、 2B、3 C、4 D、529、FX系列PLC中，16位加法指令应用（ B ）A、DADDB、ADDC、SUBD、MUL30，微机的核心是(C )(A)存储器(B)总线(C)CPU (D)I/O接口31、M8013是归类于（C ）A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器32、FX系列PLC中，32位乘法指令应用是（ D ）A、DADDB、ADDC、DSUBD、DMUL33、FX系列PLC中，16位除法指令应用（ C ）A、DADDB、DDIVC、DIVD、DMUL34、FX系列PLC中，位左移指令应用（D ）A、DADDB、DDIVC、SFTRD、SFTL35、热继电器在电路中做电动机的（ B ）保护A、短路B、过载C、过流D、过压36、步进电机的控制脉冲的电压一般是（ C ）A、DC24VB、DC12VC、DC5VD、AC220V38、步进电机的细分数代表（B ）含义A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流39、触摸屏实现换画面时，必须指定（ B ）A、当前画面编号B、目标画面编号C、无所谓D、视情况而定40、在选购PLC时要在实际需要点数的基础上留有一定余量,一般为（ C ）A、1％B、5％C、10%D、20％41、下列哪种产品型号是三菱公司的触摸屏是( C )A、EA7-S6C-CB、Panelview500C、A985GOT-TBAD、TP270-642、常见的接近开关按感应的物体来分为( A )A、电感式/电容式B、PNP/NPNC、常开/常闭D、定时器/计数器43、在FX系列PLC的直流源型输入电路中，公共端为[＋]的是( C )A、输入接口B、输出接口C、源型D、漏型44、在多级放大电路的级间耦合中，低频电压放大电路主要采用（A ）耦合方式（A）阻容（B）直接（C）变压器（D）电感45、对于小的PLC系统，如( C )点以内的系统．一般不需要扩展.A、60B、70C、80D、9046、PLC的输入电流是由内部的DC24V电源供给的，为了确实切断，必须取( A )以下电流A、1.5mAB、2.5mAC、3.5mAD、4.5mA47、一般要求模拟放大电路的输入电阻（A）（A）大些好，输出电阻小些好（B）小些好，输出电阻大些好（C）和输出电阻都大些好（D）和输出电阻都小些好48、OUT指令对于（ A ）是不能使用的A、输入继电器B、输出继电器C、辅助继电器D、状态继电器49、1分特殊辅助时钟脉冲继电器代号是（ D ）A、M8011B、M8012C、M8013D、M801450、0.1秒特殊辅助时钟脉冲继电器代号是（ B ）A、M8011B、M8012C、M8013D、M801451、0.01秒特殊辅助时钟脉冲继电器代号是（ A ）A、M8011B、M8012C、M8013D、M801452、串联电路块并联连接时，分支的结束用（ C ）指令A、AND/ADIB、OR/ORIC、ORBD、ANB53、目前一般可编程控制器继电器输出点最大承受电压为（ B ）A、100VB、220VC、240VD、380V54、寄存器主要由（D）组成（A）触发器（B）门电路（C）多谐振荡器（D）触发器和门电路55、状态的顺序可以自由选择，但在一系列的STL指令后，必须写入（C）指令A、MCB、MRCC、RETD、END56、（B）是PLC每执行一遍从输入到输出所需的时间.A、8B、扫描周期C、设定时间D、3257、对于STL指令后的状态S，OUT指令与（B）指令具有相同的功能A、OFFB、SETC、ENDD、NOP58、助记符后附的（B）表示脉冲执行A、（D）符号B、（P）符号C、（V）符号D、（Z）符号59、在读出程序时，编程器左上角应显示（ A ）A、RB、WC、I D、D60、在修改程序插入指令时编程器左上角应显示（ C ）A、RB、WC、I D、D61、在修改程序删除指令时编程器左上角应显示（ A ）A、RB、WC、ID、D62、在写入程序时编程器左上角应显示（ B ）A、RB、WC、I D、D61、插入键是（ C ）A、WRB、DELC、INSD、RD62、写入键是（ B ）A、DELB、WRC、INSD、RD63、删除键是（ B ）A、WRB、DELC、RDD、INS64、执行键是（ B ）A、SPB、GOC、STEPD、CLEAR65、步序键是（ D ）A、GOB、SP’C、CLEARD、STEP66、空格键盘是（ C ）A、CLEARB、GOC、SP’D、STEP67、清除键是（ B ）A、SP’B、CLEARC、STEPD、GO68、读出键是（ C ）A、INSB、DELC、RDD、WR69、进栈是（ B ）A、MCRB、MPSC、MRDD、MPP70、出栈是（ C ）A、MRDB、MCRC、MPPD、MPS71、读栈是（ B ）A、MPSB、MRDC、MCRD、MPP72、自保护是（ B ）A、RSTB、SETC、PLSD、PLF73、动合点串联是（ A ）A、ANDB、ANIC、LDID、ORI74、解除复位是（ C ）A、SETB、PLSC、RSTD、PLF75、FX2系列辅助继电器代号是（ B ）A、XB、MC、YD、S76、主控电路块起点是（ C ）A、MCRB、OUTC、MCD、END77、78、主控电路块复位是（ C ）A、OUTB、MCC、MCRD、SET79、OUT CO指令是（ C ）步A、1B、2C、3D、480、FX2系列状态元件代号是（ D ）A、MB、XC、YD、S81．PLC是在什么控制系统基础上发展起来的（A ）A.继电控制系统B.单片机C.工业电脑D机器人82.一般而言,PLC的I/O点数要冗余多少?（A）A．10%B5%C15%D20%84．PLC的RS485专用通讯模块的通讯距离是多少?（C ）A.1300M B200M C.500M D.15M85.工业中控制电压一般是多少伏（A）A.24V B36V C110V D220V86.工业中控制电压一般是直流还是交流（B）A．交流B，直流C混合式D交变电压87.请写出电磁兼容性英文缩写（B）.A.MACB.EMCC.CMED.AMC88、属于8进制的有（ C ）A、MB、SC、XD、T89、下列元件属于10进制的有（ B ）A、MB、SC、XD、Y90.FX1S系列最多可以有多少个点的PLC? （A）A．30B128C256D100091.FX1N系列最多能扩展到多少个点（B）A．30B128C256D100092．FX2N系列最多能扩展到多少个点（C）A．30B128C256D100093.M8013的脉冲输出周期是多少? （D）A．5秒，B13秒C10秒D1秒94.M8013的脉冲的占空比是多少? （A）A．50%B100%C40%D60%95. PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作（B）A. 寻找B. 替换C. 指令寻找96.PLC电池电压降低至下限,应怎么处理（B）A.没关系B.及时更换电池C.拆下电池不管97.十六进制的1F,转变为十进制是多少?（A）A. 31B.15C.30 D 3298、可编程控制器的输出形式没有（B ）A、继电器B、普通晶闸管C、双向晶闸管D、三极管99.一般而言,FX系列PLC的AC输入电源电压范围是多少?(B)A. DC24VB. 86-264V ACC. 220－380V ACD. 24V AC－220V AC100.三菱FX型PLC一个晶体管输出点输出电压是多少（D）A． DC12V B. AC110V C. AC220V D. DC24V101．三菱FX型PLC一个晶体管输出点输出电流是多少（C）A．1A B 200 mA C. 300 mA D.2A102．三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少（D）A．1A B. 200 mA C. 300 mA D. 2A103、在（ D ）情况下，PC主机RUN要切至OFF状态A、模拟B、运行C、读出D、写入104、具有设定值的元件有（ C ）A、MB、SC、TD、Y105．一般公认的PLC发明时间为（C）A．1945 B. 1968 C. 1969 D. 1970106、属于多重电路输出指令的有（ C ）A、MCB、MCRC、MPSD、SET 107.三菱PLC中,16位的内部计数器,计数数值最大可设定为（B）A. 32768B. 32767C.10000D.100000108.FX主机,读取特殊扩展模块数据,应采用哪种指令（A）A. FROMB.TOC.RSD.PID109.FX主机,写入特殊扩展模块数据,应采用哪种指令（B）A.FROMB.TOC.RSD.PID110. FX系列PLC中LDP,表示什么指令（B）A.下降沿B.上升沿C.输入有效D.输出有效111. FX系列PLC,主控指令应采用（B）A. CJB.MCC.GO TOD. SUB112. FX系列PLC中PLF,表示什么指令（A）A.下降沿B.上升沿C.输入有效D.输出有效113. FX系列PLC中SET,表示什么指令（D）A.下降沿B.上升沿C.输入有效D.置位114. FX系列PLC中RST,表示什么指令（C）A.下降沿B.上升沿C.复位D.输出有效115. FX系列PLC中OUT,表示什么指令（B）A.下降沿B.输出C.输入有效D.输出有效116.STL步进是顺控图中,S10—S19的功能是什么（B）A.初始化B.回原点C.基本动作D.通用型117. STL步进是顺控图中, S0—S9的功能是什么（A）A.初始化B.回原点C.基本动作D.通用型118. FX系列PLC中,16位加法指令应用（B）A.DADDB.ADDC.SUBD.MUL119. FX系列PLC中,16位减法指令应用（C）A.DADDB.ADDC.SUBD.MUL120. FX系列PLC中,32位加法指令应用（A）A.DADDB.ADDC.SUBD.MUL121. FX系列PLC中,32位减法指令应用（C）A.DADDB.ADDC.DSUBD.MUL122.M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少（B）A.10 B.9 C.11 D.12123.M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少（D）A.10 B.9 C.11 D.5124.M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少（C）A.1 B.2 C.3 D.5125.M0—M15中,M0数值为1,其它都为0,那么,K4M0数值等于多少（D）A.4B.3C.2D.1126、步进电机方向控制靠什么信号？（A）A、开关量信号B、模拟量信号C、继电器换向D、接触器换向127.M8002有什么功能（D）A.置位功能B.复位功能C.常数D.初始化功能128.FX系列PLC中,读取内部时钟,用什么指令（C）A.TDB.TMC.TRDD.TRDW129.FX系列PLC中,比较两个数值的大小,用什么指令（D）A.TDB.TMC.TRDD.CMP130. FX系列PLC中,16位的数值传送指令（B）A.DMOVB.MOVC.MEAND.RS131. FX系列PLC中,32位的数值传送指令（A）A.DMOVB.MOVC.MEAND.RS132. FX系列PLC中,32位乘法指令应用（D）A.DADDB.ADDC.DSUBD.DMUL133. FX系列PLC中,16位乘法指令应用（C）A.DADDB.ADDC.MULD.DMUL134. FX系列PLC中,16位除法指令应用（C）A.DADDB.DDIVC.DIVD.DMUL135. FX系列PLC中,32位除法指令应用（B）A.DADDB.DDIVC.DIVD.DMUL136. FX系列PLC中,位右移指令应用（C）A.DADDB.DDIVC.SFTRD.SFTL137. FX系列PLC中,位左移指令应用（D）A.DADDB.DDIVC.SFTRD.SFTL138. FX系列PLC中,求平均值指令（D）A.DADDB.DDIVC.SFTRD.MEAN139. FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令（C）A.ADDB.SFTRC.ALTD.MEAN140. FX系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令（C）A. ALT B. PID C. RS D. TO141.热继电器在电路中做电动机的什么保护（B）A．短路B．过载C．过流D．过压142.PLC的输出方式为晶体管型时，它适用于哪种负载（C）A、感性B、交流C、直流D、交直流143.二进制数1011101等于十进制数的（B ）A、92B、93C、94D、95144.步进电机的控制脉冲的电压一般是多少（C）A. DC24VB. DC12VC. DC5VD. AC220V145.步进电机的加减速是通过改变哪个参数实现的（B）A. 脉冲数量B. 脉冲频率C. 电压D. 脉冲占空比146.步进电机旋转角度与哪个参数有关A. 脉冲数量B. 脉冲频率C. 电压D. 脉冲占空比147.FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少（A）A.20K B.100K C.200K D.500K148. FX1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少（B）A.20K B.100K C.200K D.500K149. FX1S系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少（B）A.20K B.100K C.200K D.500K150.PLC程序中,手动程序和自动程序需要（B）A.自锁B.互锁C.保持D.联动151.触摸屏与PLC通讯速度一般没有（D）A.9600bpsB.19200bpsC.38400bpsD.9000bps152.PLC与PLC之间不可以通过（D）方式进行通讯A.RS232通讯模块B.RS485通讯模块C.现场总线D. RS486通讯模块153.在一定的步进电机细分下,旋转角度和哪个参数有关（B）A.频率B.脉冲数C.脉冲电压D.脉冲占空比154.如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生（B）A.电机仍然精确运行B.丢失脉冲,不能精确运行C.电机方向会变化D.电机方向不变155.步进电机在超过其额定转速时,扭矩会（B）A.增大B.减小C.不变D.都有可能156.步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办（C）A.并联一个电阻,2K欧,2WB. 并联一个电阻,1K欧,1WC. 串联一个电阻,2K欧,1WD. 串联一个电阻,2K欧,2KW157.触摸屏通过哪种方式与PLC交流信息（A）A.通讯B.I/O信号控制C.继电连接D.电气连接158.触摸屏实现数值输入时,要对应PLC内部的（C）A.输入点XB.内部辅助继电器MC.数据存贮器DD.定时器159.触摸屏实现按钮输入时,要对应PLC内部的（B）A.输入点XB.内部辅助继电器MC.数据存贮器DD.定时器160.触摸屏实现数值显示时,要对应PLC内部的（C）A.输入点XB.内部辅助继电器MC.数据存贮器DD.定时器161.触摸屏不能替代统操作面板的哪个功能（C）A.手动输入的常开按钮B.数值指拔开关C.急停开关D.LED信号灯162.触摸屏是用于实现替代哪些设备的功能（D）A.传统继电控制系统B.PLC控制系统C.工控机系统D.传统开关按钮型操作面板163.触摸屏密码画面设计,主要运用了触摸屏的哪个功能（C）A.数值输入B.数值显示C.使用者等级D.按钮开关164.触摸屏的尺寸是5.7寸,指的是（C）A.长度B.宽度C.对角线D.厚度165.三菱FX系列PLC内部定时器,定时的时间单位没有（C）种?A．0.1S B.0.01s C. 0.0001 D. 0.001。

习题集1-1开关设备通断时，触头间的电弧是怎样产生的？通常哪些灭弧措施？ 1-2写出下列电器的作用、图形符号和文字符号：1-3 在电动机的控制线路中，熔断器和热继电器能否相互代替？为什么？ 1-4 线圈电压为220V 的交流接触器，误接入220V 直流电源上；或线圈电压为220V 直流接触器，误接入220V 交流电源上，会产生什么后果 ？为什么？1-5电动机的起动电流很大，2-1 分析图1中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。

2-2设计可从两地对一台电动机实现连续运行和点动控制的电路。

2-3 什么叫降压起动？常用的降压起动方法有哪几种？2-4 电动机在什么情况下应采用降压起动？定子绕组为Y 形接法的三相异步电动机能否用Y —△降压起动？为什么？2-5 根据下列要求画出三相笼型异步电动机的控制线路。

（1）能正反转；（2）采用能耗制动（3）有短路、过载、失压和欠压等保护。

2-6 直流电动机的调速方法有哪几种？2-7 直流电动机的制动方法有哪几种？各有什么特点？3-1 说明X62W 型万能铣床工作台各方向运动，包括慢速进给和快速移动的控制过程，说明主轴变速及制动控制过程，主轴运动与工作台运动联锁关系是什么？3-2 分析T68型镗床主轴变速和进给变速控制过程。

123321DC BATitleNumberSize A4Date:19-May -2001File:F:\X3SB1SB1SB1SB1SB1SB1SB1SB2SB2SB2SB2SB2SB2SB2KM KMKMKMKMKMSB1SB2KM KMKMKMKMKMKMKM KMKMKM(a) (b) (c) (d) (e) (f) (g) (h) 图1 习题2.1图4-1可编程控制器主要特点有哪些？4-2 说明当代可编程控制器技术发展动向是什么？4-3 列举可编程控制器可能应用的场合，并说明理由。

4-4 对我国发展可编程控制器提出几点建议。

《电器控制与PLC技术》习题集简答题1.什么是功能指令？有何作用？答：1）功能指令的表现形式图13-2 功能指令基本形式（1) [S﹒]叫做源操作数，其内容不随指令执行而变化，在可利用变址修改软元件的情况下，用加“﹒”符号的[S﹒]表示，源的数量多时，用[S1﹒][S2﹒]等表示（2) [D﹒]叫做目标操作数，其内容随指令执行而改变，如果需要变址操作时，用加“﹒”的符号[D﹒]表示，目标的数量多时，用[D1﹒][D2﹒]等表示。

(3) [n﹒]叫做其他操作数，既不作源操作数，又不作目标操作数，常用来表示常数或者作为源操作数或目标操作数的补充说明。

可用十进制的K、十六进制的H和数据寄存器D来表示。

在需要表示多个这类操作数时，可用[n1]、[n2]等表示，若具有变址功能，则用加“﹒”的符号[n﹒]表示。

此外其他操作数还可用[m]来表示。

2）功能指令又称应用指令，实际上是一个个功能不同的子程序，采用了计算机通用的助记符形式。

按功能号(FNC00~FNC99)编排，每条功能指令都有一助记符。

2.什么叫“位”软元件？什么叫“字”软元件？有什么区别？答：（1）“位”软元件：处理断开和闭合状态的元件为位软元件；（2）“字”软元件：处理16位数据的元件为字软元件。

（3）由位软元件组合起来也可以构成字软元件，进行数据处理；每4个位软元件为一组，组合成一个单元，位软元件的组合由Kn（n在1至7之间）加首元件来表示。

如KnY 、KnX等，K1Y0表示由Y0、Y1、Y2 、Y3组成的4位字软元件；K4M0表示由M0——M15组成的十六位字软元件。

3.数据寄存器有哪些类型？具有什么特点？试简要说明答：PLC在进行输入输出处理、模拟量控制、位置控制时，需要许多数据寄存器存储数据和参数(存放操作数、运算结果和运算的中间结果)。

数据寄存器为16位，最高位为符号位。

可用两个数据寄存器来存储32位数据，最高位仍为符号位。

数据寄存器有以下几种类型：1)．通用数据寄存器（D0～D199）共200点。

一、判断题：（×）（√）1.PLC的全称叫做Progress Logic Controller。

（×）2.根据硬件结构不同，PLC又分为整体式、叠装式和模块式。

（√）3.目前，PLC只能够实现运动控制，还不能够实现过程控制。

（×）4.PLC的I/O模块不能兼任电平转换和噪声隔离的作用。

（×）5.模拟量I/O模块的主要任务是完成A/D和D/A转换。

（√）6.各种开关、按钮以及继电器触点等输入设备应与AI模块相连。

（×）7.PLC的存储器一般分为系统存储器和用户存储器。

（√）8.编程器是用来输入和编辑用户程序的，同时也可以用来监视PLC运行时梯形图中各种编程元件的工作状态。

（√）9.系统程序存放在系统存储器中，且出厂前已经固化在只读存储器中，用户不能直接存取。

（√）10.RAM是易失性的，断电后，其储存的信息将会丢失。

（√）11.RAM的内容只能读出不能写入，但是用户可以更改ROM中的内容。

（×）12.EPROM和EEPROM都是非易失性的，但是可以用编程器对它编程。

（√）13.PLC有三种基本的工作模式，即：运行（RUN）模式，停止（STOP）模式和暂停（PAUSE）模式。

（×）14.PLC与一般微机的工作方式是不同的，但它与继电接触器一样都采用“并行”方式。

（×）15.PLC处于停止模式时，只执行内部处理和通信服务两个阶段的操作。

（√）16.PLC的扫描周期只与用户程序的长短有关系。

（×）17.梯形图中的同一元件，由于所处位置不同，其工作状态也会随扫描周期不同而不同。

（×）18.在没有跳转指令时，PLC的CPU总是从第一条指令开始工作，逐条顺序地执行用户程序。

（√）19.从运行模式开始，PLC执行一次用户程序之后则会自动切换到停止模式。

（×）20.检查CPU模块内部硬件是否正常，并将监控定时器复位是在PLC的内部处理阶段。
