PLC习题及答案

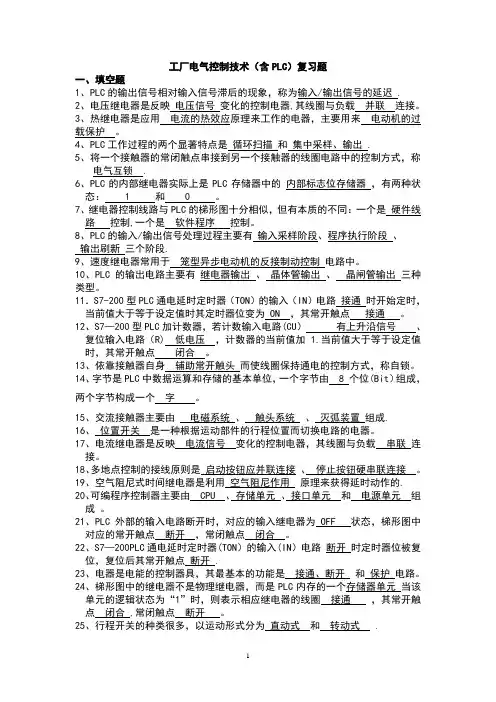

工厂电气控制技术（含PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟 .2、电压继电器是反映电压信号变化的控制电器,其线圈与负载并联连接。

3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。

4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出 .5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁 .6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。

7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制,一个是软件程序控制。

8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段.9、速度继电器常用于笼型异步电动机的反接制动控制电路中。

10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。

12、S7—200型PLC加计数器，若计数输入电路(CU）有上升沿信号、复位输入电路（R) 低电压，计数器的当前值加 1.当前值大于等于设定值时，其常开触点闭合。

13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位(Bit）组成，两个字节构成一个字。

15、交流接触器主要由电磁系统、触头系统、灭弧装置组成.16、位置开关是一种根据运动部件的行程位置而切换电路的电器。

17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。

18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。

19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的.20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。

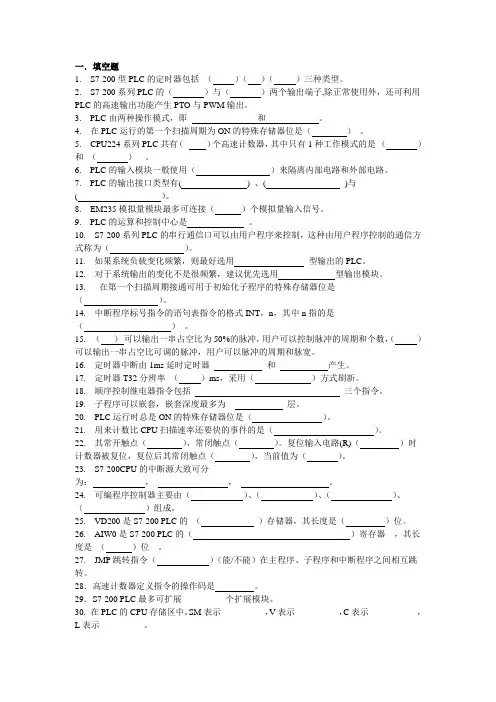

1. S7-200型PLC的定时器包括（）（）（）三种类型。

2. S7-200系列PLC的（）与（）两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

3. PLC由两种操作模式，即和。

4. 在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

5. CPU224系列PLC共有（）个高速计数器，其中只有1种工作模式的是（）和（）。

6. PLC的输入模块一般使用（）来隔离内部电路和外部电路。

7. PLC的输出接口类型有( ) 、( )与( ）。

8. EM235模拟量模块最多可连接（）个模拟量输入信号。

9. PLC的运算和控制中心是。

10. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

11. 如果系统负载变化频繁，则最好选用型输出的PLC。

12. 对于系统输出的变化不是很频繁，建议优先选用型输出模块。

13. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

14. 中断程序标号指令的语句表指令的格式INT，n，其中n指的是（）。

15. （）可以输出一串占空比为50%的脉冲，用户可以控制脉冲的周期和个数，（）可以输出一串占空比可调的脉冲，用户可以脉冲的周期和脉宽。

16. 定时器中断由1ms延时定时器和产生。

17. 定时器T32分辨率（）ms，采用（）方式刷新。

18. 顺序控制继电器指令包括三个指令。

19. 子程序可以嵌套，嵌套深度最多为层。

20. PLC运行时总是ON的特殊存储器位是（）。

21. 用来计数比CPU扫描速率还要快的事件的是（）。

22. 其常开触点（），常闭触点（）。

复位输入电路(R)（）时计数器被复位，复位后其常闭触点（），当前值为（）。

23. S7-200CPU的中断源大致可分为：，，。

24. 可编程序控制器主要由（）、（）、（）、（）组成。

25. VD200是S7-200 PLC的（）存储器，其长度是（）位。

PLC复习题（答案仅供参考）《电⽓与PLC控制技术》练习题⼀、填空题1、低压电器按动作原理分为⾃动电器和⼿动电器两类。

2、低压电器按⼯作原理分为电磁式电器和⾮电量控制电器两类。

3、低压电器按⽤途分为执⾏电器、控制电器、主令电器和配电电器四类。

4、低压断路器可配备漏电、⽋压、短路、失压、过载等保护功能。

5、主令电器种类繁多，常⽤的主令电器有控制按钮、⾏程开关、万能转换开关和主令控制器等。

6、交流接触器上的短路环的作⽤是减少衔铁吸合时产⽣的噪声和振动。

7、低压控制电器常⽤的灭弧装置有磁吹式、灭弧栅式两种。

8、继电器⼀般不是⽤来直接控制较强电流的主电路，⽽是通过接触器或其他电器对主电路进⾏控制。

9、热继电器是利⽤电流热效应来切断电路的保护电器。

10、控制线路原理图⼀般分为主电路和控制电路两部分。

11、原理图中，各电器的触头都按未通电或不受外⼒作⽤时的正常状态画出。

12、异步电动机作Y—△降压起动时，起动电流是全压起动电流的 1、3 __倍。

13、中间继电器是⼀种传递中间信号的电磁继电器，可⽤于信号放⼤，也可将⼀个信号转换成多个信号，从⽽增加触点数⽬。

14、⼯⼚电器按适⽤的电压范围分类可分为⾼压电器和低压 _电器。

15、中间继电器的作⽤是_信号放⼤、_增加触电数⽬。

16、空⽓式时间继电器可做成通电延时__ 型和断电延时__型。

17．电压继电器按其⽤途不同可分为控制⽤继电器、保护⽤继电器。

18．电磁机构吸引线圈按电流种类不同可分为直流、交流；按在电路中联接⽅式不同可分为电流、电压。

19、PLC的控制功能包含逻辑运算、定时、计数、顺序控制、算数运算五个⽅⾯。

20、编程器⼀般分为通⽤编程器和专⽤编程器两类。

21、PLC扫描⽤户程序的过程可分为输⼊采样、程序执⾏、输出刷新三个阶段。

22、PLC的输⼊形式有和两种。

23．T199为 100 ms的通⽤计时器。

24．C199为 16 位断电保持型计数器。

25、PLC的基本单元由、、、、等部件组成。

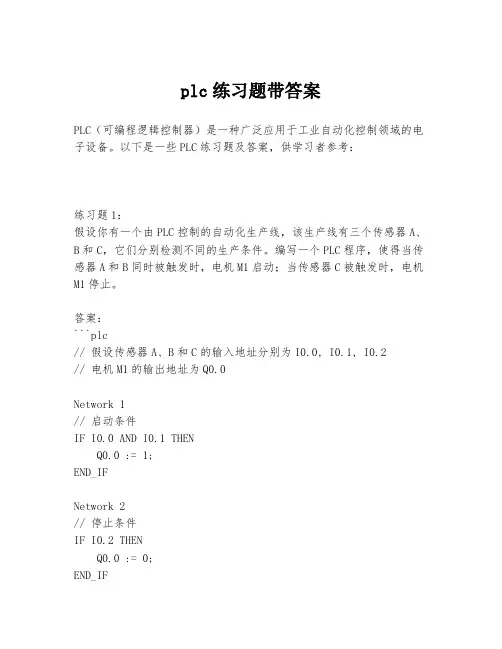

plc练习题带答案PLC（可编程逻辑控制器）是一种广泛应用于工业自动化控制领域的电子设备。

以下是一些PLC练习题及答案，供学习者参考：练习题1：假设你有一个由PLC控制的自动化生产线，该生产线有三个传感器A、B和C，它们分别检测不同的生产条件。

编写一个PLC程序，使得当传感器A和B同时被触发时，电机M1启动；当传感器C被触发时，电机M1停止。

答案：```plc// 假设传感器A、B和C的输入地址分别为I0.0, I0.1, I0.2// 电机M1的输出地址为Q0.0Network 1// 启动条件IF I0.0 AND I0.1 THENQ0.0 := 1;END_IFNetwork 2// 停止条件IF I0.2 THENQ0.0 := 0;END_IF```练习题2：编写一个PLC程序，用于控制一个简单的交通信号灯系统。

信号灯有三个灯：红灯、绿灯和黄灯。

系统要求红灯亮5秒后，绿灯亮3秒，然后黄灯亮2秒，之后循环。

答案：```plc// 假设红灯、绿灯和黄灯的输出地址分别为Q0.0, Q0.1, Q0.2// 使用T0作为定时器Network 1// 红灯亮5秒T0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;Network 2// 等待红灯定时完成IF T0 THEN// 绿灯亮3秒T0 := 3s;Q0.0 := 0;Q0.1 := 1;Q0.2 := 0;END_IFNetwork 3// 等待绿灯定时完成IF T0 THEN// 黄灯亮2秒T0 := 2s;Q0.0 := 0;Q0.1 := 0;Q0.2 := 1;END_IFNetwork 4// 黄灯定时完成后重置定时器并循环IF T0 THENT0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;END_IF```练习题3：设计一个PLC程序，用于控制一个简单的自动门系统。

系统有两个传感器，一个是门的开闭状态传感器S1，另一个是安全传感器S2。

plc期末复习题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案：A2. PLC的工作原理基于（）。

A. 顺序控制B. 循环控制C. 并行控制D. 事件控制答案：B3. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 开关和继电器C. 显示器和打印机D. 电机和驱动器答案：A4. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 显示器和打印机C. 传感器和按钮D. 开关和继电器答案：A5. PLC的编程语言中，梯形图属于（）。

A. 文本编程语言B. 图形编程语言C. 机器语言D. 汇编语言答案：B6. PLC的扫描周期包括（）。

A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序执行、输出处理C. 输入处理、程序执行、输出扫描D. 输入处理、程序执行、输出刷新答案：A7. PLC的存储器中，用户程序存储在（）。

A. 只读存储器B. 随机存取存储器C. 可编程非易失性存储器D. 可擦写可编程只读存储器答案：C8. PLC的通信接口通常支持（）。

A. 以太网B. 串行通信C. 无线通信D. 所有以上选项答案：D9. PLC的故障诊断功能包括（）。

A. 错误代码显示B. 程序跟踪C. 状态指示D. 所有以上选项答案：D10. PLC的扩展模块包括（）。

A. 输入/输出模块B. 通信模块C. 特殊功能模块D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出（I/O）模块是用于连接PLC与外部______和执行器的接口。

答案：传感器2. PLC的扫描周期从______开始，经过程序执行，最后进行输出刷新。

答案：输入扫描3. 在PLC的梯形图中，常闭触点通常用______表示。

答案：一个带有斜杠的圆圈4. PLC的程序存储器可以存储用户编写的______。

答案：控制程序5. PLC的输出刷新阶段，PLC会将程序执行的结果输出到______。

一、选择题1.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

A RAMB ROMC EPROMD EEPROM 答案：B2.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B 之差 C 之积 D 无关答案：A3.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C 微处理器 D 寄存器答案：C4. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序 B 用户程序 C 工作程序 D 用户数据答案：A5.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B 八进制 C 十进制 D 十六进制答案：B6.（）年，美国首先研制成功第一台可编程控制器。

A 1969 B 1973 C 1979 D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块答案：C8.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36V C AC110V D AC220V 答案：A 29.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B 85-264V AC C 220－380V AC D 24V AC－220V AC 答案：B10.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言 C 顺序功能图(SFC) D 指令表答案：B11.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC公司 C ABB公司D SIMENS公司答案：B12.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个 B 100个 C 1000个 D 无数个答案：D13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦合器 B继电器 C 传感器 D电磁耦合答案：A14.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

plc习题参考答案PLC习题参考答案PLC（Programmable Logic Controller，可编程逻辑控制器）是一种常用于自动化控制系统中的电子设备。

它通过编程控制输入输出模块，实现对工业过程的监控和控制。

PLC习题是学习和掌握PLC编程的重要环节，下面将给出一些常见PLC习题的参考答案，希望对学习者有所帮助。

1. 习题：编写一个PLC程序，实现一个自动门的开关控制。

参考答案：首先，我们需要了解自动门的工作原理。

自动门通常使用红外线传感器来检测门口是否有人。

当有人靠近门口时，红外线传感器会检测到信号，PLC程序接收到信号后，通过控制输出模块，控制电机驱动门的开启。

当人离开门口时，红外线传感器不再检测到信号，PLC程序接收到信号后，通过控制输出模块，控制电机驱动门的关闭。

PLC程序伪代码如下：```IF 红外线传感器信号 = 有人 THEN控制输出模块 = 开启门ELSE IF 红外线传感器信号 = 无人 THEN控制输出模块 = 关闭门END IF```2. 习题：编写一个PLC程序，实现一个流水线上的产品计数器。

参考答案：流水线上的产品计数器需要根据传感器检测到的产品信号进行计数。

每当传感器检测到一个产品时，PLC程序接收到信号后，计数器加一。

可以使用一个变量来保存计数器的值，并在每次检测到产品时进行加一操作。

PLC程序伪代码如下：```IF 传感器信号 = 检测到产品 THEN计数器 = 计数器 + 1END IF```3. 习题：编写一个PLC程序，实现一个灯光控制系统。

参考答案：灯光控制系统可以通过PLC程序实现对灯光的开关和亮度调节。

我们可以使用一个开关来控制灯光的开关状态，使用一个变量来保存灯光的亮度值。

PLC程序伪代码如下：```IF 开关状态 = 打开 THEN控制输出模块 = 打开灯光ELSE IF 开关状态 = 关闭 THEN控制输出模块 = 关闭灯光END IFIF 亮度调节信号 = 增加 THENIF 亮度值 < 最大亮度 THEN亮度值 = 亮度值 + 1END IFELSE IF 亮度调节信号 = 减少 THENIF 亮度值 > 最小亮度 THEN亮度值 = 亮度值 - 1END IFEND IF```以上是一些常见的PLC习题参考答案，通过这些习题的练习，可以帮助学习者更好地理解和掌握PLC编程的基本原理和技巧。

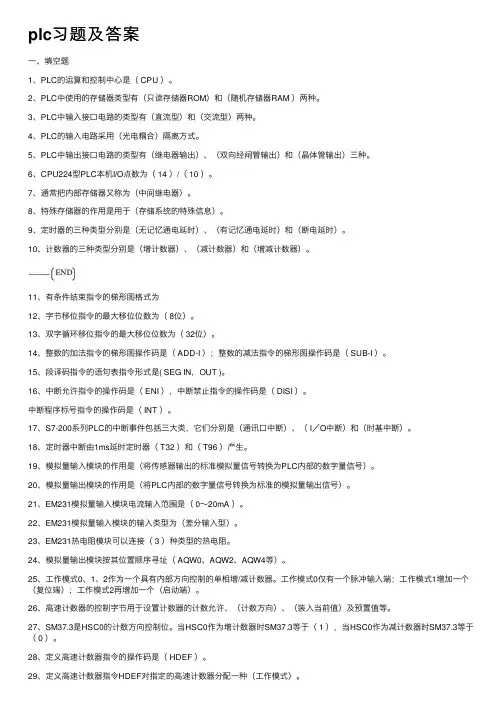

plc习题及答案⼀、填空题1、PLC的运算和控制中⼼是（ CPU ）。

2、PLC中使⽤的存储器类型有（只读存储器ROM）和（随机存储器RAM ）两种。

3、PLC中输⼊接⼝电路的类型有（直流型）和（交流型）两种。

4、PLC的输⼊电路采⽤（光电耦合）隔离⽅式。

5、PLC中输出接⼝电路的类型有（继电器输出）、（双向经闸管输出）和（晶体管输出）三种。

6、CPU224型PLC本机I/O点数为（ 14 ）/（ 10 ）。

7、通常把内部存储器⼜称为（中间继电器）。

8、特殊存储器的作⽤是⽤于（存储系统的特殊信息）。

9、定时器的三种类型分别是（⽆记忆通电延时）、（有记忆通电延时）和（断电延时）。

10、计数器的三种类型分别是（增计数器）、（减计数器）和（增减计数器）。

11、有条件结束指令的梯形图格式为12、字节移位指令的最⼤移位位数为（ 8位）。

13、双字循环移位指令的最⼤移位位数为（ 32位）。

14、整数的加法指令的梯形图操作码是（ ADD-I ）；整数的减法指令的梯形图操作码是（ SUB-I ）。

15、段译码指令的语句表指令形式是( SEG IN，OUT )。

16、中断允许指令的操作码是（ ENI ），中断禁⽌指令的操作码是（ DISI ）。

中断程序标号指令的操作码是（ INT ）。

17、S7-200系列PLC的中断事件包括三⼤类，它们分别是（通讯⼝中断）、（ I／O中断）和（时基中断）。

18、定时器中断由1ms延时定时器（ T32 ）和（ T96 ）产⽣。

19、模拟量输⼊模块的作⽤是（将传感器输出的标准模拟量信号转换为PLC内部的数字量信号）。

20、模拟量输出模块的作⽤是（将PLC内部的数字量信号转换为标准的模拟量输出信号）。

21、EM231模拟量输⼊模块电流输⼊范围是（ 0～20mA ）。

22、EM231模拟量输⼊模块的输⼊类型为（差分输⼊型）。

23、EM231热电阻模块可以连接（ 3 ）种类型的热电阻。

24、模拟量输出模块按其位置顺序寻址（ AQW0、AQW2、AQW4等）。

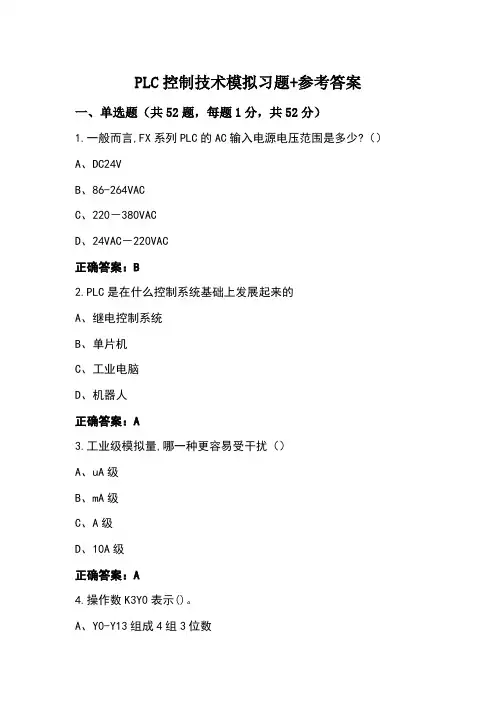

PLC控制技术模拟习题+参考答案一、单选题（共52题，每题1分，共52分）1.一般而言,FX系列PLC的AC输入电源电压范围是多少?（）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B2.PLC是在什么控制系统基础上发展起来的A、继电控制系统B、单片机C、工业电脑D、机器人正确答案：A3.工业级模拟量,哪一种更容易受干扰（）A、uA级B、mA级C、A级D、10A级正确答案：A4.操作数K3Y0表示()。

A、Y0-Y13组成4组3位数B、Y0-Y13组成3组4位数C、Y0-Y11组成4组3位数D、Y0-Y11组成3组4位数正确答案：B5.FX系列PLC中,16位的数值传送指令（）A、DMOVB、MOVC、MEAND、RS正确答案：B6.PLC控制系统中，输入触点的类型（）。

A、必须采用常开触点B、必须采用常闭触点C、既可以采用常开触点，也可以采用常闭触点D、以上都不对正确答案：C7.PLC在工业生产现场工作，对PLC的I/O接口的要求说法正确的是（）A、应具有良好的接地能力B、应具有良好的抗干扰能力C、应具有断电保持功能D、应具有报警功能正确答案：B8.如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生（）A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B9.PX系列PLC中的输入继电器采用（）进制的数字编号A、二B、八C、十D、十六正确答案：B10.M8013的脉冲的占空比是多少?（）。

A、5B、1C、6D、4正确答案：A11.FX系列PLC的区间比较指令助记符是（）A、CMPB、ZCPC、MCRD、SET正确答案：B12.FX系列PLC中,16位除法指令应用（）A、DADDB、DDIVC、DIVD、MUL正确答案：C13.下列不是小型PLC产品的是（）。

A、三菱公司的F1、F2、FXOB、欧姆龙的欧姆龙的CPM*系列C、西门子的S7-400系列D、施耐德的Twido系列正确答案：D14.FX系列PLC中OUT,表示什么指令（）A、下降沿B、输出C、输入有效D、输出有效正确答案：B15.在顺序控制系统中，STL触点右边不能使用（）指令A、MPSB、MPPC、MRD正确答案：A16.二进制数1011101等于十进制数的（）A、93B、92C、95D、94正确答案：A17.FX系列PLC中,32位减法指令应用（）A、DADDB、ADDC、DSUBD、MUL正确答案：C18.PLC的系统程序不包括（）。

《PLC》作业及部分答案第一题：判断1、PLC是英文“Programmable Logic Controller”的缩写，所以PLC的中文名称应该是“可编程序逻辑控制器”。

（×）2、PLC、机器人、CAD/CAM、CNC被称为现代工业自动化的四大支柱。

（√）3、1969年，美国数据设备公司（DEC）研制出第一台PLC，其名称为“PLC—14”。

（×）4、一台PLC由中央处理器，存储器，输入输出接口，通讯接口，扩展接口，电源组成。

（×）5、一台PLC由硬件部分和软件部分组成。

（√）6、PLC的开关量输入接口都采用光/电耦合方式传送输入信号。

（√）7、PLC的开关量输入接口都能接受直流、交流信号。

（×）8、PLC的开关量输出接口都采用光/电耦合方式传送输出信号。

（×）9、PLC的生产厂家对其输出点进行了分组，各组采用不同的输出接口形式。

（×）10、PLC的生产厂家对其输出点进行了分组，各组采用相同的输出接口形式。

（√）11、S7-200PLC的继电器输出接口允许连接外部电源的最高电压是240V AC。

（√）12、S7-200PLC的输入接口连接外部电源的电压是24V。

（√）13、PLC的工作方式有循环扫描和中断两种。

（√）14、对于S7-200PLC，任何时候都可以通过STEP7编程软件中上“运行”按钮让PLC外于运行状态。

（×）15、只要PLC程序中使用了联锁结构，外部接线时的联锁触头可以不接。

（×）16、尽管PLC程序中使用了联锁结构，外部接线时的联锁触头必须连接。

（√）17、用STEP7WIN32编程软件在默认状态下编写程序时，使用了两个Q0.0普通线圈，则在“编译”时会出现“致命错误”，系统会拒绝下载程序至PLC。

（×）18、用STEP7WIN32编程软件在默认状态下编写程序时，在一个网络中写了两个无能流关联的程序块，则在“编译”时会出现“网络太大，无法编译”，系统会拒绝下载程序至PLC。

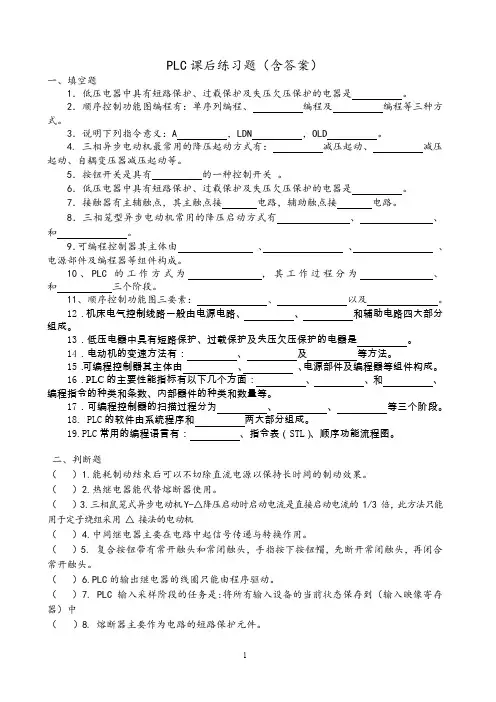

PLC课后练习题（含答案）一、填空题1．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

2．顺序控制功能图编程有：单序列编程、编程及编程等三种方式。

3．说明下列指令意义：A ，LDN ，OLD 。

4. 三相异步电动机最常用的降压起动方式有：减压起动、减压起动、自耦变压器减压起动等。

5．按钮开关是具有的一种控制开关。

6．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

7．接触器有主辅触点，其主触点接电路，辅助触点接电路。

8．三相笼型异步电动机常用的降压启动方式有、、和。

9．可编程控制器其主体由、、、电源部件及编程器等组件构成。

10、PLC的工作方式为，其工作过程分为、和三个阶段。

11、顺序控制功能图三要素：、以及。

12．机床电气控制线路一般由电源电路、、和辅助电路四大部分组成。

13．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

14．电动机的变速方法有：、及等方法。

15．可编程控制器其主体由、、电源部件及编程器等组件构成。

16．PLC的主要性能指标有以下几个方面：、、和、编程指令的种类和条数、内部器件的种类和数量等。

17．可编程控制器的扫描过程分为、、等三个阶段。

18. PLC的软件由系统程序和两大部分组成。

19.PLC常用的编程语言有：、指令表（STL）、顺序功能流程图。

二、判断题（）1.能耗制动结束后可以不切除直流电源以保持长时间的制动效果。

（）2.热继电器能代替熔断器使用。

（）3.三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△ 接法的电动机（）4.中间继电器主要在电路中起信号传递与转换作用。

（）5. 复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头，再闭合常开触头。

（）6.PLC的输出继电器的线圈只能由程序驱动。

（）7. PLC输入采样阶段的任务是:将所有输入设备的当前状态保存到（输入映像寄存器）中（）8. 熔断器主要作为电路的短路保护元件。

1. S7-200型PLC的定时器包括（）（）（）三种类型。

2. S7-200系列PLC的（）与（）两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

3. PLC由两种操作模式，即和。

4. 在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

5. CPU224系列PLC共有（）个高速计数器，其中只有1种工作模式的是（）和（）。

6. PLC的输入模块一般使用（）来隔离内部电路和外部电路。

7. PLC的输出接口类型有( ) 、( )与( ）。

8. EM235模拟量模块最多可连接（）个模拟量输入信号。

9. PLC的运算和控制中心是。

10. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

11. 如果系统负载变化频繁，则最好选用型输出的PLC。

12. 对于系统输出的变化不是很频繁，建议优先选用型输出模块。

13. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

14. 中断程序标号指令的语句表指令的格式INT，n，其中n指的是（）。

15. （）可以输出一串占空比为50%的脉冲，用户可以控制脉冲的周期和个数，（）可以输出一串占空比可调的脉冲，用户可以脉冲的周期和脉宽。

16. 定时器中断由1ms延时定时器和产生。

17. 定时器T32分辨率（）ms，采用（）方式刷新。

18. 顺序控制继电器指令包括三个指令。

19. 子程序可以嵌套，嵌套深度最多为层。

20. PLC运行时总是ON的特殊存储器位是（）。

21. 用来计数比CPU扫描速率还要快的事件的是（）。

22. 其常开触点（），常闭触点（）。

复位输入电路(R)（）时计数器被复位，复位后其常闭触点（），当前值为（）。

23. S7-200CPU的中断源大致可分为：，，。

24. 可编程序控制器主要由（）、（）、（）、（）组成。

25. VD200是S7-200 PLC的（）存储器，其长度是（）位。

1、熟悉软件的使用方法，把自锁、正反转、星三角等几个图纸转为PLC程序输入电脑并验证。

2、点动：按I0.0，Q0.0得电，松开I0.0，Q0.0失电（两种方法）3、自锁：按I0.0，Q0.0得电并自锁。

按I0.1，Q0.0失电。

（两种方法）4、点动自锁混合：按I0.0，电机自锁，按I0.1，电机停止，按I0.2，电机点动。

5、启动，三个灯同时亮，停止，三个灯同时灭。

三个灯可以各自点动。

6、正反转：按I0.0，正转。

按I0.1，反转。

按I0.2，停转。

7、延时接通：按I0.0，5秒后电机转。

按I0.1，电机停。

8、延时停止：按I0.0，电机转，按I0.1，5秒后电机停。

9、延时接通并延时停止：启动，5秒后电机转。

停止，5秒后电机停。

10、延时正反转：按I0.0，切断反转，5秒后正传。

按I0.1，切断正传，5秒后反转。

按I0.2，电机停。

11、星三角：启动，电机星型启动，5秒后转为三角形运行。

停止，立刻停止。

12、四个流水灯：启动，Q0.0到Q0.3依次顺序点亮，每一个亮1秒钟，如此循环。

随时可以停止。

注意：任何时间再按启动按钮，都不能打乱循环。

13、震荡电路：启动，Q0.0亮1秒，灭1秒然后再亮，如此循环。

按停止按钮，立刻停止。

14、震荡电路：启动，Q0.0灭1秒，亮1秒然后再灭1秒，如此循环。

15、启动，灯闪5秒变为常亮。

16、启动，灯亮5秒，闪5秒，然后循环。

17、顺启逆停：启动，A电机启动，1秒后，B电机也启动。

停止，B电机先停，1秒后，A电机也停。

18、顺启逆停：把上述要求改为4台电机，至少两种方法。

19、用置位、复位指令编写流水灯和顺启逆停。

PLC控制技术模拟习题（附参考答案）一、单选题（共52题，每题1分，共52分）1.在一定的步进电机细分下,旋转角度和哪个参数有关？（）A、脉冲数B、脉冲电压C、脉冲占空比D、频率正确答案：A2.FX2型PLC使操作元件中数带进位一起右移n位的指令是()。

A、RORB、ROLC、RCRD、RCL正确答案：C3.三菱FX型PLC一个晶体管输出点输出电流是多少（）A、1AB、200mAC、300 mAD、2A正确答案：C4.在编程时，也可把所需要并联的回路连贯地写出，而在这些回路的末尾连续使用与支路个数相同的ORB指令，这时指令最多使用( )。

A、没有限制B、有限制C、七次D、八次正确答案：D5.M8013的脉冲输出周期是多少? （）。

A、1秒B、5秒C、10秒D、13秒正确答案：A6.步进电机的控制脉冲的电压一般是多少？（）A、DC24VB、DC12VC、DC5VD、AC220V正确答案：C7.触摸屏实现换画面时,必须指定（）A、无所谓B、当前画面编号C、目标画面编号D、视情况而定正确答案：C8.FX主机,读取特殊扩展模块数据,应采用哪种指令（）A、FROMB、TOC、RSD、PID正确答案：A9.PLC英文名称的全称是（）。

A、programming logic controllerB、programmable logical controllerC、programmer logical controllerD、programing logic controller正确答案：B10.通讯能力是指PLC与PLC、PLC与计算机之间的( ) 能力。

A、数据交换B、数据运算C、数据传送D、数据传送及交换正确答案：D11.触摸屏不能替代统操作面板的哪个功能（）A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C12.FX系列PLC中,读取内部时钟,用什么指令（）A、TDB、TMC、TRDD、TRDW正确答案：C13.PLC是在什么控制系统基础上发展起来的（）。

plc编程练习题及答案本文提供了一些PLC编程练习题及其对应的答案，旨在帮助读者更好地理解和应用PLC编程技术。

一、基础题1. 编写一个PLC程序，控制一个灯泡按1秒的间隔交替亮灭。

答案：首先，在PLC的输出端口定义灯泡的输出信号。

然后，使用一个定时器，设置定时1秒，当定时器到达1秒时，输出信号反转。

2. 编写一个PLC程序，控制一个电机按照设定的速度正转和反转。

答案：首先，在PLC的输出端口定义电机的正转和反转信号。

然后，使用一个计数器记录电机的转数，当计数器的值为偶数时，输出电机正转信号，奇数时，输出电机反转信号。

二、中级题1. 编写一个PLC程序，实现一个简单的交通灯控制系统，包括红灯、黄灯和绿灯按照一定时间间隔切换。

答案：首先，在PLC的输出端口定义红灯、黄灯和绿灯的输出信号。

使用三个定时器，分别设置红灯时间、黄灯时间和绿灯时间。

当对应的定时器到达设定时间时，输出对应颜色的信号，并启动下一个定时器。

2. 编写一个PLC程序，实现一个简单的温度控制系统，当温度超过设定阈值时，启动风扇进行散热。

答案：首先，使用一个温度传感器测量温度值，并将其转化为PLC可读取的信号。

设置一个比较器，当温度值超过设定阈值时，输出启动风扇的信号。

三、高级题1. 编写一个PLC程序，模拟一个简单的自动化生产线。

生产线包括一个进料传送带、一个加工机器和一个出料传送带。

要求进料传送带和出料传送带以固定速度运行，加工机器在接收到进料后，经过一定时间完成加工，然后将产品送到出料传送带上。

答案：首先，在PLC的输入端口定义进料传送带的进料信号，加工机器的工作信号以及出料传送带的出料信号。

使用两个定时器，一个用于控制进料传送带的速度，另一个用于控制加工机器的加工时间。

当进料传送带接收到进料信号后，启动进料传送带的定时器，并将工作信号发送给加工机器，启动加工机器的定时器。

当加工时间定时器到达设定时间后，加工机器将产品送到出料传送带上，并停止工作信号的发送。

电气控制及PLC模拟试卷一、选择题（每题1分，共5分）1.PLC的全称是什么？A.可编程逻辑控制器B.可编程控制器C.可编程逻辑计算器D.可编程逻辑计算机2.下列哪种编程语言不属于PLC的编程语言？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.C语言D.StructuredText（结构化文本）3.下列哪种设备不属于电气控制设备？A.继电器B.接触器C.传感器D.变频器4.下列哪种PLC输入模块类型用于模拟信号输入？A.数字输入模块B.模拟输入模块C.数字输出模块D.模拟输出模块5.下列哪种编程语言在PLC中应用最广泛？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.StructuredText（结构化文本）D.SequentialFunctionChart（顺序功能图）二、判断题（每题1分，共5分）1.PLC是一种通用的工业控制计算机。

（）2.继电器在PLC控制系统中主要用于实现逻辑控制功能。

（）3.电气控制及PLC技术只能应用于工业生产领域。

（）4.在PLC控制系统中，输入模块和输出模块可以互换使用。

（）5.PLC编程语言中，LadderDiagram（梯形图）是最直观、最容易理解的编程语言。

（）三、填空题（每题1分，共5分）1.PLC的英文全称是______。

2.在PLC控制系统中，______用于实现逻辑控制功能。

3.PLC的编程语言包括LadderDiagram（梯形图）、FunctionBlockDiagram（功能块图）、StructuredText（结构化文本）和______。

4.PLC的输入模块和输出模块分别用于接收和输出______信号。

5.在PLC控制系统中，______用于实现电气控制设备的启停、正反转等控制功能。

四、简答题（每题2分，共10分）1.简述PLC的工作原理。

2.请列举三种常用的PLC编程语言。

可编程序控制器习题答案第一章习题答案1、什么是可编程序控制器？答：可编程序控制器是以微处理器为基础，综合计算机技术、自动控制技术和通讯技术而发展起来的一种通用的工业自动控制装置。

2、可编程序控制器主要有哪些特点？答：1、可靠性高，抗干扰能力强2、通用性强，使用方便3、程序设计简单，易学易懂4、采用先进的模块化结构，系统组合灵活方便5、系统设计周期短6、安装简便，调试方便，维护工作量小7、对生产工艺改变适应性强，可进行柔性生产3、举例说明可编程序控制器目前的应用场合。

答：可编程序控制器的应用形式主要有以下几种类型：1.开关逻辑控制2.模拟量控制3.顺序（步进）控制4.定时控制5.计数控制6.闭环过程控制7.数据处理8.通信和联网针对以上的应用形式，目前可编程序控制器已广泛地应用在选煤、酿酒、化工、反应堆、锅炉以及位置和速度等控制中。

4、简述PLC的发展概况和发展趋势。

答：1、向高速、大存储容量方向发展2、向多品种方向发展a、在结构上由整体结构向小型模块化方向发展，使系统配置更加方便灵活。

b、开发更丰富的I/O模块c、P LC的规模向两端发展d、发展容错技术e、增强通信网络功能f、实现软、硬件标准化第二章习题答案1、可编程序控制器主要构成有哪几部分？各部分功能是什么？答：可编程序控制器主要有中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等组成。

中央处理器包括微处理器和控制接口电路，微处理器是PLC的运算和控制中心，能实现逻辑运算、数字运算、协调控制系统内部各部分功能的作用，控制接口电路是微处理器与主机内部其他单元进行联系的部件，主要有数据缓冲、单元选择、信号匹配、中断管理等功能。

存贮器主要用于存储系统程序和用户程序等功能。

输入/输出单元是可编程序控制器的CPU与现场输入、输出装置或其他外部设备之间的连接接口电路。

电源单元是PLC的电源供电部分，他的功能是把外部供应的电源变换成系统内部各单元所需的电源。

PLC习题参考答案解析PLC控制技术练习题1、什么是可编程控制器？它的特点是什么？2、可编程控制器主要应用在哪些领域？3、可编程控制器的发展方向是什么？4、PLC由哪几部分组成？各有什么作用？5、PLC开关量输出接口按输出开关器件的种类不同，有几种形式？6、可编程控制器常用哪几种存储器？各有什么特点？7、可编程控制器常用哪几种编程器？各有什么特点？8、PLC按I/O点数和结构形式可分为几类？各有何特点？9、PLC控制系统与传统的继电器控制系统有何区别？10、简述PLC的扫描工作过程。

11、简述FX系列可编程控制器型号的意义。

12、可编程控制器的技术性能指标有哪些？13、为什么PLC中软继电器的触点可无数次使用？14、FX2N有哪几种编程器件？它们的作用是什么？15、FX2N的高速计数器有哪几种类型？简述其工作原理。

16、可编程控制器有几种常用的编程语言？17、可编程控制器梯形图编程规则的主要内容是什么？18、请写出以下指令表对应的梯形图。

0 LD X0 8 LD X61 AND X1 9 OR X72 ANI X2 10 ANB3 OR X3 11 OUT Y34 OUT Y1 12 LD X115 OUT Y2 13 OUT Y46 LD X4 14 AND X127 OR X5 15 OUT Y516 END19、根据给出语句表程序画出对应的梯形图。

20、根据图写出语句表程序。

0 LD X01 MPS2 AND X13 MPS0 LD X01 AND X12 OR X33 LD X24 OR X45 ANB6 OUT Y07 LD X58 AND X69 LD X10 10 AND X1111 ORB12 OR X1213 AND X714 OUT T1 K1017 LD X1018 PLS M10020 LD X021 RST C23423、根据梯形图补充时序图。

24、用经验设计法设计满足图示波形的梯形图。
