填空部分1、PLC基本单元主要由CPU、电源、存储器、I/O模块及编程器组成。
2、为适应不同负载需要，各类PLC的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。
3、PLC的工作状态有停止(STOP)状态和运行(RUN)状态。
4、PLC的工作方式是采用周期循环扫描。
PLC的工作方式的优点集中输入与集中输出、能在很大程度上减少软故障的发生。
5、一个用户程序扫描周期由三阶段组成：输入采样阶段、程序执行阶段、输出处理阶段。
6、PLC最基本、最广泛的应用领域是开关量的逻辑控制。
用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。
7、PLC所采用的微处理器有三种：通用微处理器，单片微处理器（即单片机），位片式微处理器。
8、PLC通电后，CPU在程序的监督控制下先进行内部处理。
在执行用户程序之前还应完成通信服务与自诊检查。
9、一般由程序控制的数字电子设备产生的故障有两种：软故障，硬故障。
10、PLC的供电电源可直接采用普通单相交流电，也可用直流24V供电。
11、PLC对用户程序（梯形图）按先左后右、从上至下的步序。
12、PLC的软件和硬件定时器相比较，定时范围长的是PLC，精度高的是PL C。
13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。
不同之处是上升沿触发还是下降沿触发。
14、SET可以对Y、M、S操作。
RST可以对Y、M、S、T、C、D操作。
15、在FX系列PLC中主要元件表示如下：X表示输入继电器、Y表示输出继电器、T表示定时器、C表示计数器、M表示辅助继电器，S表示状态元件、D、V、Z表示数据寄存器。
16、定时器可以对PLC内1 ms、10 ms、100 ms的时钟脉冲进行加法计算。
17、在FX系列的PLC中，辅助继电器又分为三类通用辅助继电器、断电保持辅助继电器、特殊辅助继电器。
18、在MC指令内嵌套使用时嵌套级最大可为8 级。
19、FX系列PLC支持编程方式梯形图、步进流程图(SFC)、指令表。
plc习题
p l c习题(共7页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
1．将下面的梯形图程序转换成语句表指令形式。
2、若用PLC实现其控制，请设计I/O口，并画出梯形图。
3．已知某控制程序的语句表的形式，请将其转换为梯形图的形式。
LD
AN
LDI
ON
A
OLD
LD
A
O
ALD
ON
NOT
=1
LD
LDN
ED
CTU C41,30
4．将下面的梯形图程序转换成语句表指令形式。
【例1】图1为电动机Y/△减压起动控制主电路和电气控制的原理图。
工作原理如下：按下启动按钮SB2，KM1、KM3、KT通电并自保，电动机接成Y型起动，2s后，KT动作，使KM3断电，KM2通电吸合，电动机接成△型运行。
按下停止按扭SB1，电动机停止运行。
图1电动机Y/△减压起动控制主电路和电气控制的原理图
⑵I/O分配
输入输出
停止按钮SB1： KM1： KM2：
起动按钮SB2： KM2：
过载保护FR:
（3）梯形图程序
转换后的梯形图程序如图2所示。
按照梯形图语言中的语法规定简化和修改梯形图。
为了简化电路，当多个线圈都受某一串并联电路控制时，可在梯形图中设置该电路控制的存储器的位，如。
简化后的程序如图3所示。
图2例1梯形图程序
图3例1简化后的梯形图程序
答案1.
2
3
4。
PLC控制技术习题库(含答案)
PLC控制技术习题库（含答案）一、单选题（共50题，每题1分，共50分）1、与主控接点下端相连的常闭触点应使用指令()。
A、LDIB、ANIC、ORID、AND正确答案：A2、FX系列PLC中SET,表示什么指令（）A、下降沿B、上升沿C、输入有效D、置位正确答案：D3、在利用状态继电器编制顺序控制程序时，每个状态继电器都有各自的置位和（）信号，并有各自要做的操作。
A、保持B、复位C、报警D、清零正确答案：B4、工业中控制电压一般是多少伏（）。
A、110VB、220VC、36VD、24V正确答案：D5、（）指令和（）指令均可用于步的活动状态的转换，将原来的活动步对应的状态寄存器复位，此外还有自保持功能。
A、SET RSTB、OUT SETC、STL RET正确答案：B6、一般而言,PLC的I/O点数要冗余多少? （）。
A、1B、05C、15D、2正确答案：A7、触摸屏是用于实现替代哪些设备的功能（）A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：C8、工业级模拟量,哪一种更容易受干扰（）A、uA级B、mA级C、A级D、10A级正确答案：A9、在顺序控制系统中，STL触点右边不能使用（）指令A、MRDB、MPPC、MPS正确答案：C10、下列不属于PLC硬件系统组成的是（）。
A、中央处理单元B、输入输出接口C、用户程序D、I/O扩展接口正确答案：C11、热继电器在电路中做电动机的什么保护？（）A、短路B、过压C、过载D、过流正确答案：C12、FX2型PLC使操作元件中数带进位一起右移n位的指令是()。
A、RORB、ROLC、RCRD、RCL正确答案：C13、FX系列PLC,主控指令应采用（）A、CJB、MCC、GO TOD、SUB正确答案：B14、步进电机的加减速是通过改变哪个参数实现的？（）A、脉冲频率B、电压C、脉冲数量D、脉冲占空比正确答案：A15、一般而言,FX系列PLC的AC输入电源电压范围是多少? （）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B16、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、11C、10D、9正确答案：A17、下列不属于大型PLC应用的场合是（）。
PLC--200习题集
P L C-(西门子)-200习题集(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--西门子部分（S7-200）第一章概述1、PLC有什么特点2、PLC与继电接触式控制系统相比有哪些异同3、构成PLC的主要部件有哪些各部分主要作用是什么4、与一般的计算机控制系统相比PLC有哪些优点/5、PLC按什么样的工作方式进行工作的它的中心工作过程分哪几个阶段在每个阶段主要完成什么控制任务6、一般来说，PLC对输入信号有什么要求7、PLC可以用在哪些领域第二章PLC的构成1、PLC中软继电器的主要特点是什么2、S7-200系列PLC主机中有哪些主要编程元件各编程元件如何直接寻址3、间接寻址包括几个步骤如何使用4、采用间接寻址方式设计一段程序，将10个字节的数据存储在从VB100开始的存储单元，这些数据为12、35、65、78、56、76、88、60、90和47。
- 2 -第三章基本指令1、S7-200PLC中共有几种分辨率的定时器它们的刷新方式有何不同S7-200PLC中共有几种类型的定时器对它们执行复位指令后，它们当前值和位的状态是什么2、S7-200PLC中共有几种形式的计算器对它们执行复位指令后，它们当前值和位的状态是什么3、写出图3-3所示梯形图的语句表I0.1I0.2I0.3I0.4I0.5I1.0I1.1I1.2Q0.1Q0.2Q0.3图3-3（）（）（）4、写出图3-4所示梯形图的语句表- 3 -- 4 -I0.0I0.1I0.3T37Q0.0Q0.2S 2T37M0.7IN TONPT+300M0.6Q2.0M0.0M0.1M1.0M1.1M1.0T40（）（）（）图3-45、写出图3-5所示梯形图的语句表I0.0I0.1M0.0Q0.0Q0.0T38M0.1M0.2M0.4M0.3M0.3I0.5PQ0.5R 3（）（）（）（ ）图3-56、指出图3-6中的错误- 5 -（ ）（ ）（ ）（ ）I0.0Q0.0M0.0IM0.2I M0.5Q0.2M0.9Q0.2T37IN TONPT 图3-67、根据下列语句表程序，写出梯形图程序 LD A AN = LD LPP A A O = A AOLD =LPS- 6 -8、已知输入信号的波形，画出图3-8梯形图程序中、、和的波形。
plc习题集
习题一1．中间继电器和接触器有何异同?2．通电延时时间继电器触头有哪几种?画出它们的图形符号?3．电动机的起动电流很大，当电动机起动时，热继电器会不会动作?为什么？4．既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?5．是否可用过电流继电器来作电动机的过载保护?为什么?习题二1．电气原理图中QS、FU、KM、KA、KI、KT、SB、SQ分别是什么电器元件的文字符号。
2．设计一个控制线路，要求第一台电动机起动10S后，第二台电动机自动起动，运行5S后，第一台电动机停止并同时使第三台电动机自行起动，再运行15S后，电动机全部停止。
3．画出带有热继电器过载保护的笼型异步电动机正常运转的控制线路。
4．有一台四级皮带运输机，分别由M1、M2、M2、M4四台电动机拖动，其动作顺序如下：①起动时要求按M1→M2→M3→M4顺序起动。
②停车时要求按M4→M3→M2→M1顺序停车。
③上述动作要求有一定时间间隔。
习题三1．电气原理图设计方法有几种？常用什么方法?绘制原理图的要求有哪些?2．设计一台组合机床的机械动力滑台的电气控制线路，其加工工艺是：快进→工进→停留光刀(3S)→快退→停车。
由两台电动机进行拖动，其中，M2为工进电动机，M1为快速移动电动机，设计要求：①工作台工进至终点或返回原位，均有限位开关使其自动停止。
为保证工进定位准确，要求采用制动措施。
②设置紧急停止按钮、③应有短路、过载保护。
3．采用逻辑设计法，设计一个以行程原则控制的机床控制线路．要求工作台每往复一次(自动循环)，即发出一个控制信号，以改变主轴电动机的转向一次。
习题四1．PLC的定义是什么？2．简述PLC在工业控制系统中的一般作用。
3．PLC控制有哪些特点？比较PLC控制和继电器控制、微机控制的优缺点。
4．PLC的应用领域有哪些？5．世界上第一台PLC是怎样诞生的？6．PLC发展至今，经历了几代产品？各有何特点？7．PLC的发展趋势如何？8．PLC的内部继电器是什么？为什么称它是软继电器？和硬件继电器相比，软继电器的触点在使用上有何特点？9．PLC采用什么语言编程？各有何特点？10．PLC主要由哪几部分组成？画出PLC的结构框图，简述各部分作用。
PLC上机练习题集

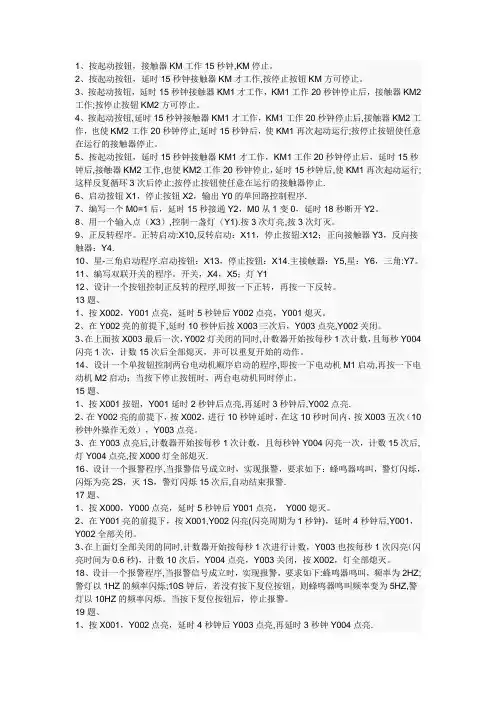

《电器控制与PLC技术》习题集简答题1．按下列逻辑表达式画出它所表征的电路图。
KM = [SB·KA1 + KM（KA1 + KA2）]·FR2．什么是反接制动？什么是能耗制动？各有什么特点及适应什么场合？3．画出带有热继电器过载保护的三相异步电动机启动停止控制线路，包括主电路。
4．试将以上第四题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。
5．既然三相异步电动机主电路中装有熔断器，为什么还要装热继电器？可否二者中任意选择。
6．试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗，为什么？7．电气控制中，熔断器和热继电器的保护作用有什么不同？为什么？8．两台电动机不同时启动，一台电动机额定电流为14.8A，另一台的额定电流为6.47A，试选择用作短路保护熔断器的额定电流及熔体的额定电流。
9. 电动机的启动电流很大，在电动机启动时，能否使按电动机额定电流整定的热继电器动作？为什么？10. 空气式时间继电器按其控制原理可分为哪两种类型？每种类型的时间继电器其触头有哪几类？画出他们的图形符号。
11. 动合触点串联或并联，在电路中起什么样的控制作用？动断触点串联或并联起什么控制作用？12．说明自动开关DZ10-20/330额定电流大小，极数，并说明它有哪些脱扣装置和保护功能？13．试说出交流接触器与中间继电器的相同及不同之处。
14．在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？15.什么是可编程控制器？它的特点是什么？16． PLC由哪几部分组成？各有什么作用？17． PLC控制系统与传统的继电器控制系统有何区别？18． PLC开关量输出接口按输出开关器件的种类不同，又几种形式？19．简述PLC的扫描工作过程。
20．为什么PLC中软继电器的触点可无数次使用？21. PLC按I/O点数和结构形式可分为几类？22.可编程控制器梯形图编程规则的主要内容是什么？23.PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？24.请写出以下指令表对应的梯形图。
习题集2--电控与PLC

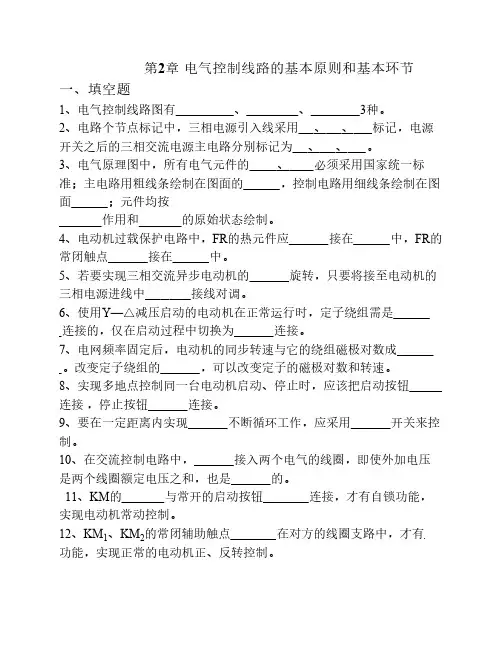

第2章电气控制线路的基本原则和基本环节一、填空题1、电气控制线路图有、、 3种。
2、电路个节点标记中，三相电源引入线采用、、标记，电源开关之后的三相交流电源主电路分别标记为、、。
3、电气原理图中，所有电气元件的、必须采用国家统一标准；主电路用粗线条绘制在图面的，控制电路用细线条绘制在图面；元件均按作用和的原始状态绘制。
4、电动机过载保护电路中，FR的热元件应接在中，FR的常闭触点接在中。
5、若要实现三相交流异步电动机的旋转，只要将接至电动机的三相电源进线中接线对调。
6、使用Y—△减压启动的电动机在正常运行时，定子绕组需是连接的，仅在启动过程中切换为连接。
7、电网频率固定后，电动机的同步转速与它的绕组磁极对数成。
改变定子绕组的，可以改变定子的磁极对数和转速。
8、实现多地点控制同一台电动机启动、停止时，应该把启动按钮连接，停止按钮连接。
9、要在一定距离内实现不断循环工作，应采用开关来控制。
10、在交流控制电路中，接入两个电气的线圈，即使外加电压是两个线圈额定电压之和，也是的。
11、KM的与常开的启动按钮连接，才有自锁功能，实现电动机常动控制。
12、KM1、KM2的常闭辅助触点在对方的线圈支路中，才有功能，实现正常的电动机正、反转控制。
二、判断题（）1、电气控制线路中，各种电气元件的图形、文字符号必须符合最新的国家标准。
（）2、绘制图形符号时，符号尺寸大小、线条粗细在一张图中可以随意放大或宿小。
（）3、电气控制线路根据电路供电电压的大小可分为主电路和控制电路。
（）4、绘制原理图时，各电气元件采用展开图的画法，同一个电气元件的各部件采用同一文字符号标出。
（）5、图形垂直放置时，在垂线左侧的触点为常开触点；图形水平放置时，在水平线下方的触点为常闭触点。
（）6、直接启动所用的电气设备最少，电路简单，因此，一般电动机应该采用直接启动控制。
（）7、变压器容量越大，电动机容量越小时，应采用减压启动控制。
（）8、在过载保护单向运转的控制电路中，电动机过载时，FR常闭触点断开时KM线圈断电，KM主触点断开，电动机停转。
PLC习题集
PLC习题集一、判断题1．在同一程序中，PLC的触点和线圈都可以无限次反复使用。
（×）2． PLC控制器是专门为工业控制而设计的，具有很强的抗干扰能力，能在很恶劣的环境下长期连续地可靠工作。
（）可编程序控制器（PLC）是专为在工业环境下应用而设计的一种工业控制计算机，具有抗干扰能力强、可靠性极高、体积小等显著优点，是实现机电一体化的理想控制装置3．在PLC的梯形图中，触点的串联和并联实质上是把对应的基本单元中的状态依次取出来进行逻辑“与”与逻辑“或”。
（）4． PLC使用方便，它的输出端可以直接控制电动机的启动，因此在工矿企业中大量使用。
（）5． PLC输出端负载的电源，可以是交流电也可是直流电，但需用户自已提供. （）6． PLC梯形图的绘制方法，是按照自左而右、自上而下的原则绘制的。
（）7． PLC输入继电器的线圈可由输入元件驱动，也可用编程的方式去控制。
（）8．在PLC基本逻辑指令中，“AN”是“与非”操作指令，即并联一个动断触点。
（）9． PLC与继电器控制的根本区别在于：PLC采用的是软器件，以程序实现各器件之的连接。
（）10. PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动（）11. PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。
（）12. PLC的软继电器编号可以根据需要任意编写。
（）13. 在绘制电气元件布置图时，重量大的元件应放在下方，发热量大的元件应放在上方。
（）14. 在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。
（）二、填空题1. PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
2. 按PLC物理结构形式的不同，可分为和模块式两类。
3. PLC常用的编程语言有：、指令表、高级语言。
4.PLC的工作方式为，其工作过程分为、和三个阶段。
5. FX2系列数据寄存器D存放位进制的数据，其中最高位为位，当最高位为1时为数，为0时为数。
电气控制与PLC习题集
《电器控制与PLC技术》习题集一．判断题（1）直流电磁铁机构的吸力与气隙的大小无关。
（）（2）只要外加电压不发生变化，交流电磁铁的吸力在吸合前、后是不变的。
（）（3）交流接触器铁芯端面嵌有短路铜环的目的是保证动、静铁芯吸合严密，不发生振动与噪声。
（）（4）触点的接触电阻不仅与触点的接触形式有关，而且与接触压力、触点材料及触点的表面状况有关。
（）（5）刀开关在接线时，应将负载线接在上端，电源线接在下端。
（）（6）一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（）（7）熔断器的保护特性是反时限的。
（）（8）热继电器的额定电流就是其触点的额定电流。
（）（9）一定规格的热继电器，其所装的热元件规格可能是不同的。
（）（10）低压断路器只有失压保护的功能。
（）（11）低压断路器的文字符号为FU。
（）（12）频敏变阻器是一种随电流的频率变化能自动改变阻值的变阻器，其阻值对频率很敏感。
（）（13）三相笼型异步电动机的电气控制线路，如果使用热继电器进行过载保护，就不必再装熔断器进行短路保护。
（）（14）现在有四个按钮，欲使它们都能够控制接触器KM通电，则它们的动合触点应串接到KM的线圈电路中。
（）（15）只要是笼型异步电动机就可以用Y/△方式降压启动。
（）（16）频敏变阻器的启动方式可以使启动平稳，避免产生不必要的机械冲击力。
（）（17）频敏变阻器只能用于三相笼型异步电动机的启动控制。
（）（18）电动机为了平稳停机应采用反接制动。
（）（19）变频器有统一的产品型号。
（）（20）失压保护的目的是防止电压恢复时电动机自启动。
（）（21）车床主要用来车削外圆、内圆、端面螺纹和定型面，也可用钻头、铰刀等刀具进行钻孔、镗孔、倒角、割槽及切断等加工工作。
（）（22）铣床不仅可以加工平面、斜面、沟槽等，还可以加工齿轮、螺旋面。
（）（23）使用摇臂钻床时，摇臂的移动严格按照摇臂的松开→移动→摇臂的夹紧的程序进行。
电气控制与PLC_习题集(含答案)
《电气控制与PLC》课程习题集一、填空题11.电磁机构中，吸引线圈的作用是（）。
2.用来分断或接通主电路的是交流接触器的（）。
3.电磁机构由（）、铁心、衔铁等几部分组成。
4.接触器用于远距离频繁地接通或断开交直流（）及大容量控制电路的一种自动开关电器。
5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。
6.交流接触器的触点系统分为（）和辅助触点，用来直接接通和分断交流主电路和控制电路。
7.电气控制系统中常用的保护环节有（）保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。
8.当电动机容量较大，起动时产生较大的（），会引起电网电压下降，因此必须采用降压起动的方法。
9.电动机连续转动与点动控制区别的关键环节是（）触头是否接入。
10. PLC采用（）的工作方式。
11.通常把内部存储器又称为（）。
12. PLC的运算和控制中心是（）。
13.具有自己的CPU和系统的模块称为（）。
14. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。
15. PLC运行时总是ON的特殊存储器位是（）。
16.字移位指令的最大移位位数为（）。
17.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。
18.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用（）原则处理。
19.高速计数器HC的寻址格式是（）。
20.子程序可以嵌套，嵌套深度最多为（）层。
二、综合设计题21.画出三相笼型异步电动机单向反接制动的主电路及控制电路。
22.设计三相笼型异步电动机的正反转控制线路，要求有必要的保护环节（包括主回路和控制回路）。
23.两台电动机M1和M2，要求：（1）M1启动后，延时一段时间后M2再启动。
（2）M2启动后，M1立即停止。
根据以上要求，设计其电气控制线路（包括主电路和控制电路）。
24.画出一台电动机Y—△降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。
