常用电子元器件的符号 (1)

第一章电子元器件第一节、电阻器1。

1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的英文缩写:R（Resistor）及排阻RN1.3 电阻器在电路符号：R 或WWW1。

4 电阻器的常见单位：千欧姆（KΩ）, 兆欧姆(MΩ）1。

5 电阻器的单位换算：1兆欧=103千欧=106欧1。

6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比,通过这段导体的电流强度与这段导体的电阻成反比。

即欧姆定律:I=U/R。

表 1。

7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用)和阻抗匹配等.1。

8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器.1。

9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示，未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示（R表示0.)如：472 表示47×102Ω（即4.7K Ω）；104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0。

22Ω、 50C=324*100=32。

4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω。

c、色环标注法使用最多,普通的色环电阻器用4环表示，精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环。

现举例如下：如果色环电阻器用四环表示，前面两位数字是有效数字，第三位是10的倍幂, 第四环是色环电阻器的误差范围（见图一)四色环电阻器（普通电阻）标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数（10的倍幂）允许误差如果色环电阻器用五环表示，前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围。

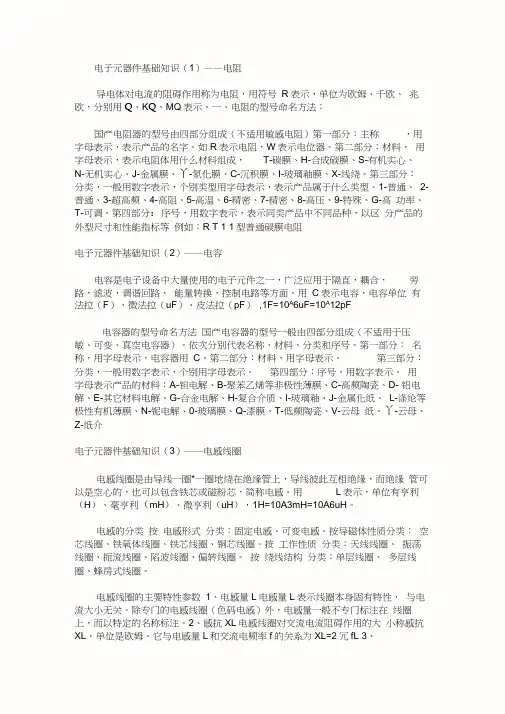

电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、MQ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、丫-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻电子元器件基础知识（2）――电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10A6uF=10A12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。

依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。

第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。

第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D- 铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、0-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、丫-云母、Z-纸介电子元器件基础知识（3）――电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

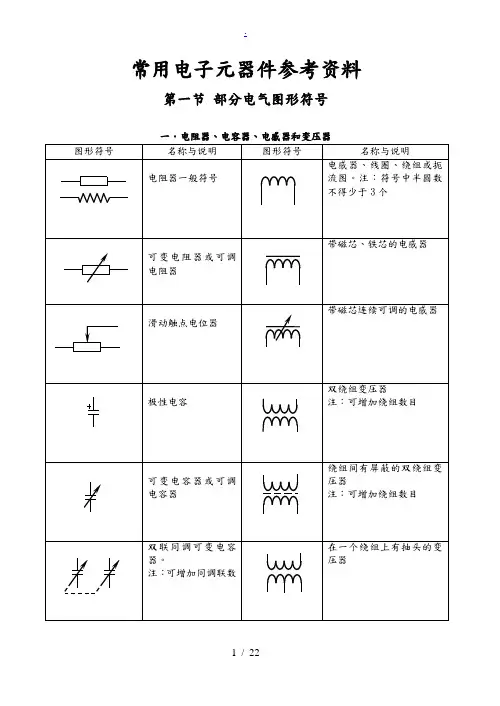

常用电子元器件符号常用电子元器件参考资料第一节部分电气图形符号一．电阻器、电容器、电感器和变压器名称与说明图形符号名称与说明电感器、线圈、绕组或扼电阻器一般符号流图。

注：符号中半圆数不得少于3个图形符号可变电阻器或可调电阻器滑动触点电位器带磁芯、铁芯的电感器带磁芯连续可调的电感器极性电容双绕组变压器注：可增加绕组数目可变电容器或可调电容器绕组间有屏蔽的双绕组变压器注：可增加绕组数目双联同调可变电容器。

注：可增加同调联数在一个绕组上有抽头的变压器微调电容器248 图形符号图形符号二．半导体管名称与说明图形符号(1) 二极管的符号(2) 发光二极管光电二极管稳压二极管变容二极管名称与说明JFET结型场效应管(1)N沟道(2)P 沟道PNP型晶体三极管NPN型晶体三极管全波桥式整流器三．其它电气图形符号名称与说明图形符号具有两个电极的压电晶体注：电极数目或可增加cry熔断器指示灯及信号灯扬声器蜂鸣器接大地名称与说明接机壳或底板导线的连接导线的不连接动合(常开)触点开关动断(常闭)触点开关手动开关249 第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法第一部分：主称第二部分：材料第三部分：特征分类符符意义符号意义意义号号电阻器电位器R T 1 电阻器碳膜普通普通W H 2 电位器合成膜普通普通S 3 有机实芯超高频―― N 4 无机实芯高阻―― J 5 金属膜高温―― Y 6 氧化膜―― ―― C 7 沉积膜精密精密I 8 玻璃釉膜高压特殊函数P 9 硼碳膜特殊特殊U G 硅碳膜高功率―― X T 线绕可调―― M W 压敏―― 微调G D 光敏―― 多圈R B 温度补偿用热敏―― C 温度测量用―― P 旁热式―― W 稳压式―― Z 正温度系数―― 示例：(1) 精密金属膜电阻器R J 7 3 第四部分：序号第三部分：类别第二部分：材料第一部分：主称(2) 多圈线绕电位器W X D 3 第四部分：序号第三部分：类别第二部分：材料第一部分：主称250 第四部分：序号对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用的产品，给予同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。

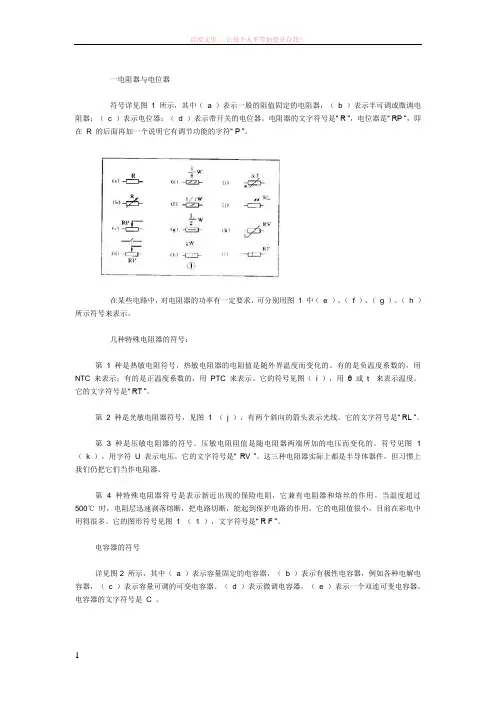

一电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（ c ）表示电位器；（d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（e ）、（ f ）、（g ）、（h ）所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC 来表示；有的是正温度系数的，用PTC 来表示。

它的符号见图（i ），用θ 或t°来表示温度。

它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号，见图 1 （j ），有两个斜向的箭头表示光线。

它的文字符号是“ RL ”。

第 3 种是压敏电阻器的符号。

压敏电阻阻值是随电阻器两端所加的电压而变化的。

符号见图 1 （k ），用字符U 表示电压。

它的文字符号是“ RV ”。

这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。

第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。

当温度超过500℃时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。

它的电阻值很小，目前在彩电中用得很多。

它的图形符号见图 1 （1 ），文字符号是“ R F ”。

电容器的符号详见图2 所示，其中（ a ）表示容量固定的电容器，（ b ）表示有极性电容器，例如各种电解电容器，（ c ）表示容量可调的可变电容器。

（ d ）表示微调电容器，（ e ）表示一个双连可变电容器。

电容器的文字符号是 C 。

电感器与变压器的符号电感线圈在电路图中的图形符号见图 3 。

其中（a ）是电感线圈的一般符号，（ b ）是带磁芯或铁芯的线圈，（ c ）是铁芯有间隙的线圈，（ d ）是带可调磁芯的可调电感，（ e ）是有多个抽头的电感线圈。

一、前言元器件是电子电路的基本组成单元，广泛应用于各种电子设备中。

元器件符号是表示元器件的图形符号，它具有直观、简洁、易识别等特点。

本文将详细介绍各种元器件的符号，包括电阻、电容、电感、二极管、晶体管、集成电路等，以供广大电子爱好者参考。

二、电阻1. 电阻（R）：表示具有固定阻值的元件，单位为欧姆（Ω）。

符号：圆形，中间有一个“R”字母。

2. 可变电阻（VR）：表示阻值可调的元件。

符号：圆形，中间有一个“VR”字母。

3. 保险丝（F）：表示过载保护元件。

符号：矩形，中间有一个“F”字母。

4. 滑动变阻器（VR1）：表示阻值可调的元件，通常带有滑动触点。

符号：圆形，中间有一个“VR1”字母。

三、电容1. 电解电容（C）：表示具有较大电容量、极性的元件。

符号：圆形，中间有一个“C”字母，旁边标注容量和电压。

2. 无极电容（C）：表示电容量较大、无极性的元件。

符号：圆形，中间有一个“C”字母，旁边标注容量和电压。

3. 陶瓷电容（C）：表示电容量较小、稳定性较好的元件。

符号：圆形，中间有一个“C”字母，旁边标注容量和电压。

4. 片式电容（C）：表示小型、薄型的电容元件。

符号：矩形，中间有一个“C”字母，旁边标注容量和电压。

1. 电感（L）：表示具有自感作用的元件，单位为亨利（H）。

符号：圆形，中间有一个“L”字母。

2. 可调电感（L）：表示电感值可调的元件。

符号：圆形，中间有一个“L”字母。

3. 互感器（L）：表示具有互感作用的元件。

符号：圆形，中间有一个“L”字母。

五、二极管1. 晶体二极管（D）：表示具有单向导电特性的元件。

符号：三角形，中间有一个“D”字母。

2. 整流二极管（D1）：表示用于整流的晶体二极管。

符号：三角形，中间有一个“D1”字母。

3. 稳压二极管（DZ）：表示具有稳压作用的元件。

符号：三角形，中间有一个“DZ”字母。

4. 变容二极管（V）：表示电容量可变的元件。

符号：三角形，中间有一个“V”字母。

各种常用电子元件符号二极管变容二极管表示符号:D 表示符号:D双向触发二极管稳压二极管表示符号:D 表示符号:ZD,D稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管双色发光二极管表示符号：LED 表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT复合三极管NPN型三极管表示符号：Q,VT 表示符号：Q,VTPNP型三极管PNP型三极管表示符号：Q,VT 表示符号：Q,VTNPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT电子元器件符号图形接面型场效应管P-JFET 接面型场效应管N-JFET场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W三脚消磁电阻二脚消磁电阻表示符号：RT 表示符号：RT压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT光敏电阻电容（有极性电容）CDS 表示符号：电容（有极性电容）可调电容表示符号：C 表示符号：C电容（无极性电容）四端光电光电耦合器表示符号：C 表示符号：IC，N六端光电光电耦合器表示符号：IC，N电子元器件符号图形单向可控硅(晶闸管) 双向可控硅(晶闸管)双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器石英晶体滤波器表示符号：X 表示符号：X双列集成电路单列集成电路表示符号：IC或U 表示符号：IC或U运算放大器倒相放大器AND gate 与门OR gate 或门NAND gate与非门NOR gate 或非门保险管保险管表示符号：F 表示符号：F变压器永久磁铁电感表示符号：T 表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子电子元器件符号图形按键开关双极开关表示符号:S扬声器电池或直流电源电池或直流电源电流源特别重要的公共接地端AC 交流DC 直流恒流源恒压源GND。

各种电子元件符号普通的二极管表示符号:D 变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管注：单向型TVS瞬态电压抑制二极管也是这个符号表示符号:ZD,D桥式整流二极管表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号：LED双色发光二极管表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT复合三极管表示符号：Q,VTNPN型三极管表示符号：Q,VT表示符号：Q,VTPNP型三极管表示符号：Q,VTPNP型三极管表示符号：Q,VTNPN型三极管表示符号：Q,VT带阻尼二极管NPN型三极管表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VTIGBT 场效应管表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT双向型TVS瞬态电压抑制二极管接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表电阻电阻器或固定电阻表示符号：R 示符号：R电位器表示符号:VR，RP,W可调电阻或微调电阻表示符号:VR，RP,W可调电阻或微调电阻表示符号:VR，RP,W电位器表示符号:VR，RP,W三脚消磁电阻表示符号：RT二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR热敏电阻表示符号：RT光敏电阻CDS电容（有极性电容）表示符号：电容（有极性电容）表示符号：C可调电容表示符号：C电容器（无极性电容）表示符号：C四端光电光电耦合器表示符号：IC，N六端光电光电耦合器表示符号：IC，N半导体放电管（固体放电管）单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管)晶振石英晶体振荡器表示符号：X二端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X三端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X双列集成电路表示符号：IC或U单列集成电路表示符号：IC或U运算放大器倒相放大器AND gate 非门OR gate 或门NAND gate与非门NOR gate 或非门保险管表示符号：F保险管表示符号：F变压器表示符号：T永久磁铁电感表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子按键开关表示符号:S双极开关扬声器电池或直流电源电池或直流电源电流源特别重要的AC交流DC直流公共接地端恒压源恒流源信号源GND公共接地端红外遥控一体化接收头驻极体话筒符号MC天线来自: /westfruit/blog/item/f50f7cecc8126b3627979111.html一．铝芯绝缘导线载流量与截面的倍数关系截面：1 1.5 2.5 4 6 10 16 25 3550 70 95 120倍数：9 9 9 8 7 6 5 4 3.53 3 2.5 2.5电流：9 14 23 3248 60 90100 123 150210238 300口诀一：十下五;百上二;二五三五四三界;七零九五两倍半;穿管温度八九折;铜线升级算;裸线加一半说明: 十下五就是十以下乘以五;百上二就是百以上乘以二;二五三五四三界就是二五乘以四,三五乘以三;七零九五两倍半就是七零和九五线都乘以二点五;穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九;铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算.裸线加一半就是在原已算好的安全电流数基础上再加一半估算口诀二：二点五下乘以九，往上减一顺号走。

电子元件符号
电子元件符号是一种用于电路图设计和表示电子元器件的标记
符号。

它们是标准化的图形表示，用于传达元件的特性和用途给工
程师和技术人员。

下面是一些常见的电子元件符号：
1. 电源符号（电池、电源模块）：用于表示电路供电源的符号，通常为一个或多个线条和一个加号或减号。

2. 电阻符号：用于表示电路中电阻元件的符号，通常为一个平
行线段。

3. 电容符号：用于表示电路中电容元件的符号，通常为一个平
行线段之间带有曲线。

4. 电感符号：用于表示电路中电感元件的符号，通常为螺线或
平行线段。

5. 二极管符号：用于表示二极管元件的符号，通常为一个三角形和一条箭头。

6. 晶体管符号：用于表示晶体管元件的符号，通常为三个箭头和一个线段。

7. 集成电路符号：用于表示集成电路元件的符号，通常为一组线段和标识符。

以上只是一些常见的电子元件符号，实际应用中可能会有更多种类的符号。

在进行电路设计时，工程师需要熟悉这些符号，以便正确地理解和使用它们。

电子元件符号在电路图中起到了承载元件信息和连接关系的重要作用。

通过合理使用符号，工程师能够清晰地表达设计意图，方便后续的电路制造和维修工作。

总结：电子元件符号是标准化的图形表示，用于在电路图中表示和传达电子元件的特性和用途。

掌握这些符号对于电路设计和工程师的工作非常重要。

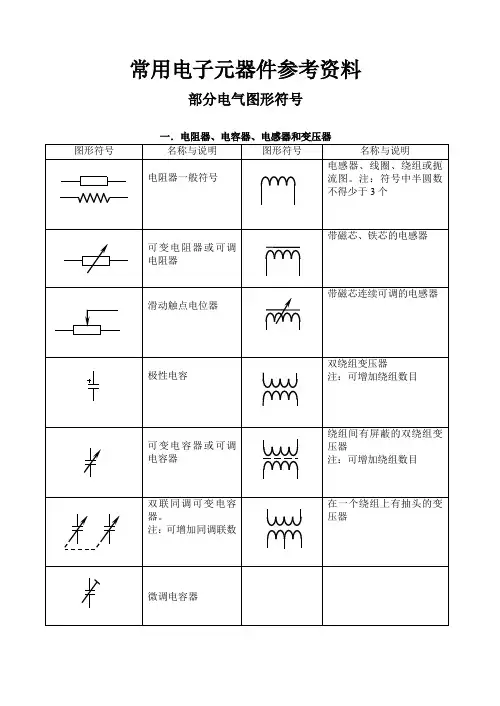

常用电子元器件参考资料第一节部分电气图形符号一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法示例：(1)精密金属膜电阻器R J 7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

表2 电阻器的功率等级(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

表3 标称值系列表中数值再乘以10，其中n为正整数或负整数。

(3) 允许误差等级表4 电阻的精度等级3．电阻器的标志容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，表５RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

常用电子元器件参考资料部分电气图形符号一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法示例：(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，表５例如：RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数允许误差图1 两位有效数字阻值的色环表示法三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。

元器件符号和名称
常见的电子元器件符号和名称有：
1.电阻器：用一个字母R表示，单位是欧姆（Ω）。

2.电容器：用字母C表示，单位是法拉（F），常用的有微法（μF）、皮法（PF）。

3.电感器：电感线圈的简称，用字母L表示，单位是亨利（H），常用的有毫亨（mH）。

4.二极管：表示符号通常为D，半导体材料制成的元件，有两个电极，具有单向导电性。

5.三极管：表示符号通常为Q或P，有三个电极，具有放大、截止、饱和导通的功能。

6.继电器：是一种电控制器件，具有控制系统（又称输入回路）和被控制系统（又称输出回路）。

7.温度保险丝：也叫做热熔断体，是温度感应回路切断装置。

8.可控硅：是一种大功率电器元件，也称晶闸管，分单向可控硅和双向可控硅两种。

除了上述列举的元器件符号和名称外，还有其他各种电子元器件，每个元器件在电路中发挥不同的作用。

了解电子元器件的符号和名称对于学习和分析电路非常重要。

各种电子元件符号2009年02月16日星期一02:51 P.M.二极管表示符号:D 变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管表示符号:ZD,D桥式整流二极管表示符号:D 肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号：LED双色发光二极管表示符号：LED光敏三极管或光电接收三极管表示符号：Q,VT 单结晶体管（双基极二极管）表示符号：Q,VT复合三极管表示符号：Q,VTNPN型三极管表示符号：Q,VTPNP型三极管表示符号：Q,VTPNP型三极管表示符号：Q,VTNPN型三极管表示符号：Q,VT带阻尼二极管NPN型三极管表示符号：Q,VT带阻尼二极管及电阻NPN IGBT 场效应管带阻尼二极管IGBT 场效型三极管表示符号：Q,VT 表示符号：Q,VT应管表示符号：Q,VT接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R电位器表示符号:VR，RP,W可调电阻表示符号:VR，RP,W电位器表示符号:VR，RP,W可调电阻表示符号:VR，RP,W三脚消磁电阻表示符号：RT 二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR热敏电阻表示符号：RT光敏电阻CDS 电容（有极性电容）表示符号：电容（有极性电容）表示符号：C可调电容表示符号：C电容（无极性电容）表示符号：C四端光电光电耦合器表示符号：IC，N 六端光电光电耦合器表示符号：IC，N单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器表示符号：X 石英晶体滤波器表示符号：X双列集成电路表示符号：IC或U单列集成电路表示符号：IC或U运算放大器倒相放大器AND gate 非门OR gate或门NAND gate与非门NOR gate 或非门保险管表示符号：F保险管表示符号：F变压器表示符号：T 永久磁铁电感表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子按键开关表示符号:S 双极开关扬声器电池或直流电源电池或直流电源电流源特别重要的AC交流DC直流公共接地端恒压源恒流源GND公共接地端电子元件（1）<电阻>电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电子元器件符号大全电子元器件符号是电子工程师在设计电路图时经常会用到的一种标识符号，它能够准确地表示各种电子元器件的类型和功能。

在电路图中，正确使用电子元器件符号不仅可以使电路图更加清晰易懂，还可以帮助工程师更快速地理解电路结构和工作原理。

因此，掌握电子元器件符号的含义和使用方法对于电子工程师来说是非常重要的。

1. 电阻。

电阻是电子电路中常用的一种元件，它的符号通常用一个波浪线来表示，类似于字母“R”。

在电路图中，电阻的符号通常会标注其阻值，以便工程师在设计电路时能够准确选择合适的电阻元件。

2. 电容。

电容是另一种常见的电子元器件，它的符号通常用两条平行的线段来表示，类似于字母“C”。

在电路图中，电容的符号通常会标注其电容值和极性，以便工程师在设计电路时能够正确地接入电容元件。

3. 电感。

电感是一种能够储存电能的元件，它的符号通常用一个螺线圈来表示，类似于字母“L”。

在电路图中，电感的符号通常会标注其电感值和极性，以便工程师在设计电路时能够正确地接入电感元件。

4. 二极管。

二极管是一种常用的半导体元件，它的符号通常用一个三角形和一条箭头来表示。

在电路图中，二极管的符号通常会标注其正负极性，以便工程师在设计电路时能够正确地接入二极管元件。

5. 晶体管。

晶体管是一种用于放大和开关的半导体元件，它的符号通常用三个箭头和一条直线来表示。

在电路图中，晶体管的符号通常会标注其引脚编号和极性，以便工程师在设计电路时能够正确地接入晶体管元件。

6. 集成电路。

集成电路是一种将多个电子元器件集成在一起的元件，它的符号通常用一个长方形和多条线来表示。

在电路图中，集成电路的符号通常会标注其引脚编号和功能，以便工程师在设计电路时能够正确地接入集成电路元件。

7. 电源。

电源是电子电路中提供电能的元件，它的符号通常用一个圆圈和一条线来表示。

在电路图中，电源的符号通常会标注其电压和极性，以便工程师在设计电路时能够正确地接入电源元件。
