电气符号表示1.U、V、W是用国际标准表示的三相三线制供电的三条电源火（相）线，有时也常常用L1、L2、L3来表示，习惯上，我们经常用国家标准的A、B、C，现在为与国际标准接轨，我们规定用U、V、W来表示。
三相四线制是在三相三线制的基础上增加了一条零线（N）。
三相五线制是将三相四线制的零线一分为二，即将三相四线制的零线分为保护零线（PE）和工作零线（N）。
在施工布线时，我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。
2．QFQF表示低压断路器，又称自动空气开关或自动开关，当电路发生短路、严重过载时，它能自动切除故障电路，有效地保护串联在它后面的电气设备，常常用于不太频繁的接通和断开线路中的电路。
安装时，低压断路器必须垂直安装，不能横装或倒装。
接线时，一般规定上面为进线（即接电源），下面为出线（即接负载）。
操作时，低压断路器的操作把手向上时表示合闸（即闭合），操作把手向下时表示分闸（即断开）。
如果由于某故障使其跳闸时，这时必须先将其操作把手向下拉到底后再合闸，否则，合不上闸。
常用的低压断路器外形及图形符号如图2所示。
3．KMKM表示交流接触器，其图形符号如图3(b)所示，适用于频繁操作和远距离控制。
从使用角度来看，它主要有三部分，一是线圈（它有220V和380V两种，接在控制电路中），二是主触头（一般有三个常开触头，接在主电路中），三是辅助触头（一般有两个常开触头和两个常闭触头，接在控制电路中）。
所谓“常开”、“常闭”是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称为动合触头。
常闭触头是指线圈未通电前，其动、静触头是闭合的，而线圈通电后则断开，所以常闭触头又称为动断触头。
其外形一般有两种，一种是考工柜上的，另一种如图3(a)所示。
检查时，我们可以用万用表的R×1挡检查触头系统的开断情况，用万用表的R×10或R×100挡或数字表的2K挡检查线圈的好坏。

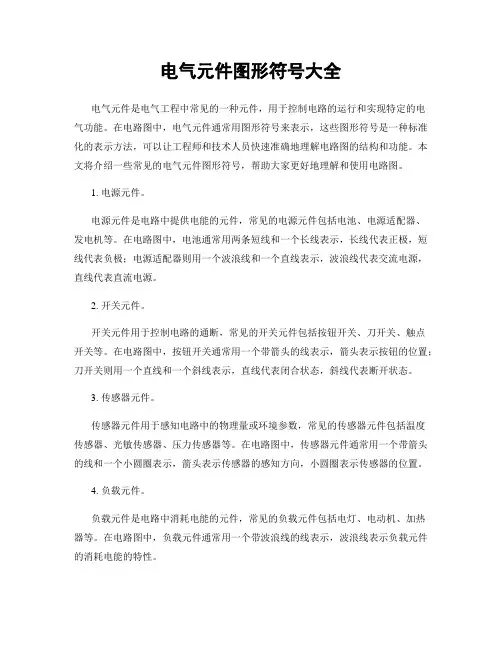

电气元件图形符号大全电气元件是电气工程中常见的一种元件，用于控制电路的运行和实现特定的电气功能。
在电路图中，电气元件通常用图形符号来表示，这些图形符号是一种标准化的表示方法，可以让工程师和技术人员快速准确地理解电路图的结构和功能。
本文将介绍一些常见的电气元件图形符号，帮助大家更好地理解和使用电路图。
1. 电源元件。
电源元件是电路中提供电能的元件，常见的电源元件包括电池、电源适配器、发电机等。
在电路图中，电池通常用两条短线和一个长线表示，长线代表正极，短线代表负极；电源适配器则用一个波浪线和一个直线表示，波浪线代表交流电源，直线代表直流电源。
2. 开关元件。
开关元件用于控制电路的通断，常见的开关元件包括按钮开关、刀开关、触点开关等。
在电路图中，按钮开关通常用一个带箭头的线表示，箭头表示按钮的位置；刀开关则用一个直线和一个斜线表示，直线代表闭合状态，斜线代表断开状态。
3. 传感器元件。
传感器元件用于感知电路中的物理量或环境参数，常见的传感器元件包括温度传感器、光敏传感器、压力传感器等。
在电路图中，传感器元件通常用一个带箭头的线和一个小圆圈表示，箭头表示传感器的感知方向，小圆圈表示传感器的位置。
4. 负载元件。
负载元件是电路中消耗电能的元件，常见的负载元件包括电灯、电动机、加热器等。
在电路图中，负载元件通常用一个带波浪线的线表示，波浪线表示负载元件的消耗电能的特性。
5. 控制元件。
控制元件用于控制电路的运行和实现特定的功能，常见的控制元件包括继电器、计时器、PLC等。
在电路图中，控制元件通常用一个带箭头的线和一个矩形框表示，箭头表示控制信号的方向，矩形框表示控制元件的位置。
总结。
电气元件图形符号是电气工程中非常重要的一部分，掌握这些图形符号可以帮助工程师和技术人员更好地理解和使用电路图，从而更好地设计和维护电气系统。
本文介绍了一些常见的电气元件图形符号，希望可以帮助大家更好地理解和应用电气元件。
电气元器件符号大全电气元器件符号是电路图中的重要组成部分，它们用来表示电气元器件的种类、性能、连接方式等信息。
了解和掌握电气元器件符号对于电子工程师和电气工程师来说至关重要。
本文将介绍一些常见的电气元器件符号，帮助大家更好地理解和应用这些符号。
1. 电阻符号。
电阻是电路中常用的元器件，用来限制电流、降低电压等。
在电路图中，电阻通常用一个波浪线来表示，两端有两条线分别连接到电路中的其他元器件。
2. 电容符号。
电容是储存电荷的元器件，用来在电路中存储能量、滤波等。
在电路图中，电容通常用两条平行的线表示，两端也有连接线连接到电路中的其他元器件。
3. 电感符号。
电感是储存磁场能量的元器件，用来限制电流、滤波等。
在电路图中，电感通常用一个卷曲的线圈表示，两端也有连接线连接到电路中的其他元器件。
4. 二极管符号。
二极管是一种常用的半导体元器件，用来实现电流的单向导通。
在电路图中，二极管通常用一个三角形和一条垂直线表示，三角形一端连接到连接线，垂直线连接到另一端。
5. 晶体管符号。
晶体管是一种半导体元器件，用来放大信号、开关电路等。
在电路图中，晶体管通常用三个交叉的线条表示，每个交叉点都连接到其他元器件。
6. 电源符号。
电源是电路中的能量来源，用来提供电压和电流。
在电路图中，电源通常用一个加号和一个减号表示，加号代表正极，减号代表负极。
7. 开关符号。
开关是控制电路通断的元器件，用来实现电路的开关功能。
在电路图中，开关通常用一个加粗的连接线表示，连接线上有一个斜线表示断开或闭合状态。
8. 传感器符号。
传感器是用来感知环境信息并将其转换成电信号的元器件，用来实现自动控制等功能。
在电路图中，传感器通常用一个特定的图形表示，具体形状根据传感器的类型而定。
总结。
以上是一些常见的电气元器件符号，掌握这些符号对于理解和设计电路图至关重要。
希望本文能够帮助大家更好地理解和应用电气元器件符号，提高电子工程师和电气工程师的工作效率。
电气元件符号-常用电气图形符号交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的一、正向启动：12、L2、L3，121KM1的常闭触点。
当正转接触器KM1KM1得电吸合，必须先使KM2这一线路环节称为互锁环节。
2、SB3都具有一对常开触点，一对的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
五、电动机的过载保护由热继电器FR完成。
交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
电气元件符号-常用电气图形符号交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

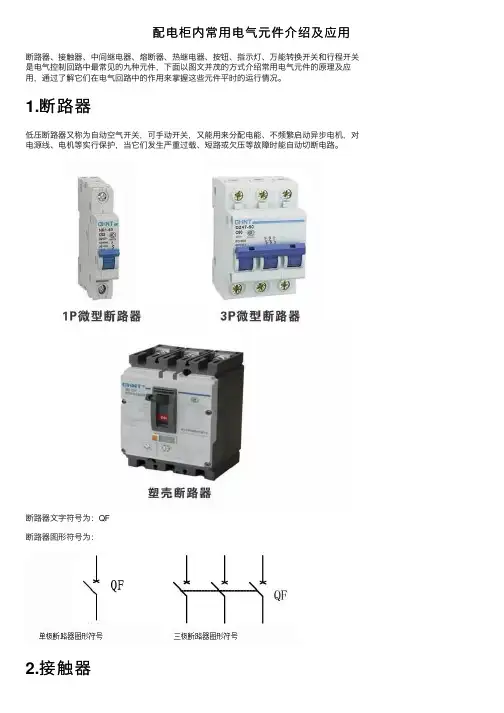

配电柜内常⽤电⽓元件介绍及应⽤断路器、接触器、中间继电器、熔断器、热继电器、按钮、指⽰灯、万能转换开关和⾏程开关是电⽓控制回路中最常见的九种元件，下⾯以图⽂并茂的⽅式介绍常⽤电⽓元件的原理及应⽤，通过了解它们在电⽓回路中的作⽤来掌握这些元件平时的运⾏情况。
1.断路器低压断路器⼜称为⾃动空⽓开关，可⼿动开关，⼜能⽤来分配电能、不频繁启动异步电机，对电源线、电机等实⾏保护，当它们发⽣严重过载、短路或⽋压等故障时能⾃动切断电路。
断路器⽂字符号为：QF断路器图形符号为：2.接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V⼏种。
接触器电磁机构由线圈、动铁⼼（衔铁）和静铁⼼组成；接触器触头系统由主触头和辅助触头两部分组成，主触头⽤于通断主电路，辅助触头⽤于控制电路中。
接触器⽂字符号为：KM接触器图形符号为：3.热继电器热继电器是利⽤电流通过元件所产⽣的热效应原理⽽反时限动作的继电器。
热继电器⽂字符号：FR热继电器图形符号：4.中间继电器中间继电器的原理是将⼀个输⼊信号变成多个输出信号或将信号放⼤（即增⼤继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器⽂字符号：KA中间继电器图形符号：5.熔断器熔断器是⼀种在短路或严重过载时利⽤熔化作⽤⽽切断电路的保护电器。
功能：当电流超过规定值⼀定时间后，以它本⾝产⽣的热量使熔体熔化⽽开断电路的开关装置。
⽤来在电路发⽣过载或短路时关合和开断电路。
熔断器⽂字符号：FU熔断器图形符号：6.按钮在实际应⽤中通常根据所需要的触头数量、使⽤的场合及颜⾊来选择按钮。
常⽤的LA18、LA19、LA20等系列按钮，适⽤于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
电气控制配电柜内常用电气元件符号及实物图
一、断路器
低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF
断路器图形符号为：
二、接触器
接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM
接触器图形符号为：。
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

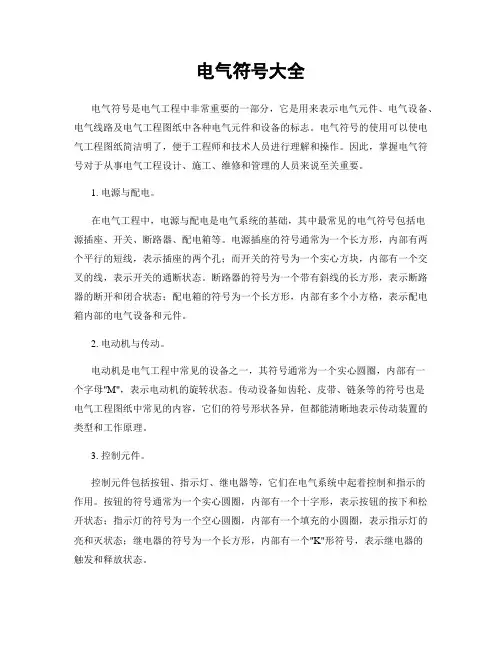

电气符号大全电气符号是电气工程中非常重要的一部分，它是用来表示电气元件、电气设备、电气线路及电气工程图纸中各种电气元件和设备的标志。
电气符号的使用可以使电气工程图纸简洁明了，便于工程师和技术人员进行理解和操作。
因此，掌握电气符号对于从事电气工程设计、施工、维修和管理的人员来说至关重要。
1. 电源与配电。
在电气工程中，电源与配电是电气系统的基础，其中最常见的电气符号包括电源插座、开关、断路器、配电箱等。
电源插座的符号通常为一个长方形，内部有两个平行的短线，表示插座的两个孔；而开关的符号为一个实心方块，内部有一个交叉的线，表示开关的通断状态。
断路器的符号为一个带有斜线的长方形，表示断路器的断开和闭合状态；配电箱的符号为一个长方形，内部有多个小方格，表示配电箱内部的电气设备和元件。
2. 电动机与传动。
电动机是电气工程中常见的设备之一，其符号通常为一个实心圆圈，内部有一个字母"M"，表示电动机的旋转状态。
传动设备如齿轮、皮带、链条等的符号也是电气工程图纸中常见的内容，它们的符号形状各异，但都能清晰地表示传动装置的类型和工作原理。
3. 控制元件。
控制元件包括按钮、指示灯、继电器等，它们在电气系统中起着控制和指示的作用。
按钮的符号通常为一个实心圆圈，内部有一个十字形，表示按钮的按下和松开状态；指示灯的符号为一个空心圆圈，内部有一个填充的小圆圈，表示指示灯的亮和灭状态；继电器的符号为一个长方形，内部有一个"K"形符号，表示继电器的触发和释放状态。
4. 传感器与测量。
传感器和测量设备在电气系统中用于采集各种物理量和参数，其符号包括温度传感器、压力传感器、流量传感器、电流表、电压表等。
它们的符号形状各异，但都能清晰地表示传感器和测量设备的类型和测量原理。
5. 其他电气符号。
除了上述常见的电气符号外，电气工程图纸中还包括各种特殊设备和特殊元件的符号，如变压器、发电机、电容器、电阻器等。
