常用电子元件电路符号与资料

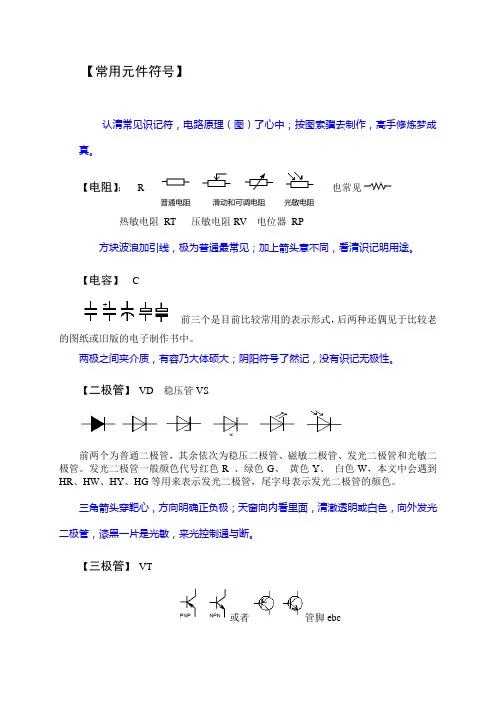

【常用元件符号】认清常见识记符，电路原理（图）了心中；按图索骥去制作，高手修炼梦成真。

【电阻】：R 也常见普通电阻滑动和可调电阻光敏电阻热敏电阻RT 压敏电阻RV 电位器RP方块波浪加引线，极为普通最常见；加上箭头意不同，看清识记明用途。

【电容】 C前三个是目前比较常用的表示形式，后两种还偶见于比较老的图纸或旧版的电子制作书中。

两极之间夹介质，有容乃大体硕大；阴阳符号了然记，没有识记无极性。

【二极管】VD 稳压管VS前两个为普通二极管，其余依次为稳压二极管、磁敏二极管、发光二极管和光敏二极管。

发光二极管一般颜色代号红色R 、绿色G、黄色Y、白色W，本文中会遇到HR、HW、HY、HG等用来表示发光二极管，尾字母表示发光二极管的颜色。

三角箭头穿靶心，方向明确正负极；天窗向内看里面，清澈透明或白色，向外发光二极管，漆黑一片是光敏，来光控制通与断。

【三极管】VT或者管脚ebc大字侧立最形象，自下而上PNP，自上而下NPN。

【晶闸管】VT管脚AGK二极管上加阀门，触发控制显威力；小型塑封似相识，认清标记莫混淆。

【扬声器】一般表示，声响指示HA，压电陶瓷片为小喇叭传声音，大口径声厚重，小口径声调高，声音讯响必用之。

【电机】一般表示，后两个表示直流电机和交流电机。

电机辅助符号M ，同步电机MS小电机用处大，电磁作用把功做，直流交流用不同，玩具用之就跑动，工厂用之机械化。

【按钮开关】SB小按钮似草帽，轻触按，自恢复。

【继电器】符号K 【电珠】注明：蓝色字是编写的顺口溜，为了理解和记忆元件的基本公用。

使用时如果有更好的想法可更改内容。

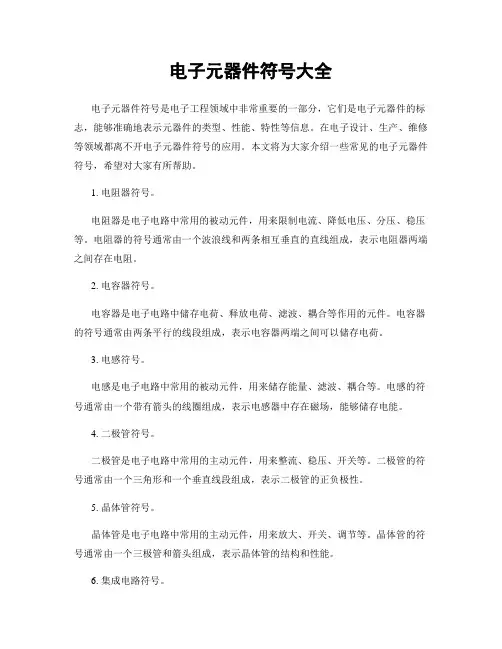

电子元器件符号大全电子元器件符号是电子工程领域中非常重要的一部分，它们是电子元器件的标志，能够准确地表示元器件的类型、性能、特性等信息。

在电子设计、生产、维修等领域都离不开电子元器件符号的应用。

本文将为大家介绍一些常见的电子元器件符号，希望对大家有所帮助。

1. 电阻器符号。

电阻器是电子电路中常用的被动元件，用来限制电流、降低电压、分压、稳压等。

电阻器的符号通常由一个波浪线和两条相互垂直的直线组成，表示电阻器两端之间存在电阻。

2. 电容器符号。

电容器是电子电路中储存电荷、释放电荷、滤波、耦合等作用的元件。

电容器的符号通常由两条平行的线段组成，表示电容器两端之间可以储存电荷。

3. 电感符号。

电感是电子电路中常用的被动元件，用来储存能量、滤波、耦合等。

电感的符号通常由一个带有箭头的线圈组成，表示电感器中存在磁场，能够储存电能。

4. 二极管符号。

二极管是电子电路中常用的主动元件，用来整流、稳压、开关等。

二极管的符号通常由一个三角形和一个垂直线段组成，表示二极管的正负极性。

5. 晶体管符号。

晶体管是电子电路中常用的主动元件，用来放大、开关、调节等。

晶体管的符号通常由一个三极管和箭头组成，表示晶体管的结构和性能。

6. 集成电路符号。

集成电路是电子电路中常用的集成元件，包括模拟集成电路和数字集成电路。

集成电路的符号通常由一个长方形和引脚标号组成，表示集成电路的功能和引脚定义。

7. 电源符号。

电源是电子设备中必不可少的部分，用来提供电能给电子设备。

电源的符号通常由一个长方形和加号或减号组成，表示电源的正负极性。

8. 传感器符号。

传感器是电子设备中常用的部分，用来感知环境信息、转换成电信号。

传感器的符号通常由一个长方形和感知元件组成，表示传感器的类型和功能。

以上是一些常见的电子元器件符号，它们在电子工程领域中有着非常重要的作用。

掌握这些符号，能够更好地理解和设计电子电路，提高工作效率，降低失误率。

希望本文对大家有所帮助，谢谢阅读！。

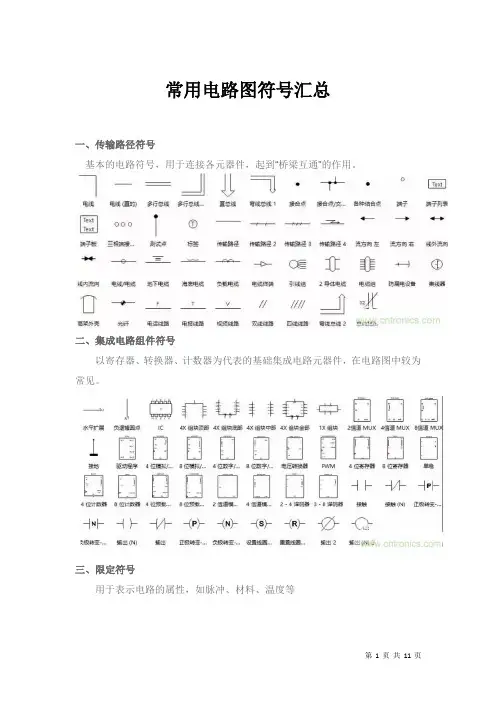

常用电路图符号汇总一、传输路径符号基本的电路符号，用于连接各元器件，起到“桥梁互通”的作用。

二、集成电路组件符号以寄存器、转换器、计数器为代表的基础集成电路元器件，在电路图中较为常见。

三、限定符号用于表示电路的属性，如脉冲、材料、温度等四、开关和继电器符号电路图中的控制元件，能够调节或改变电路的工作性能。

五、字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电EUI 电动势电压电流f 频率FR——热继电器FU 熔断器FU——熔断器FU——熔断器G 发电机HG 绿灯HP 光字牌HR 红灯HW 白灯K 继电器KA 瞬时继电器；瞬时有或无继电器；交流继电器KA（NZ）电流继电器（负序零序）KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KD 差动继电器KF 闪光继电器KH 热继电器KI 阻抗继电器KM 接触器KM 中间继电器KM——接触器KM——接触器KOF 出口中间继电器KP 极化继电器KR 干簧继电器KS 信号继电器KT 时间继电器KT——延时有或无继电器KT——延时有或无继电器KV（NZ）电压继电器（负序零序）KV电压继电器KW（NZ）功率方向继电器（负序零序）L 线路M 电动机PQS 有功无功视在功率QF 断路器QS 隔离开关Q——电路的开关器件Q——电路的开关器件SA 转换开关SB——按钮开关SB——按钮开关SE 实验按钮SR 复归按钮T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈白色灯HW避雷器F变流器UC变频器UF插接式（馈电）母线WIB插头XP插座XS电磁阀YV电磁锁YL电动阀YM电动机M电动执行器YE电加热器加热元件EE 电力电容器CE电力分支线WP电力干线WPM电流表PA电流表切换开关SA电容器C电位器RP电线电缆母线W电压表PV电压表切换开关SV电压小母线WV电阻器变阻器R跌落式熔断器FF端子板XT发热器件（电加热）FH 反转按钮SBR防火阀YF放电电阻RD符电路图#e#复位按钮SR感应线圈电抗器L功率因数表PPF光电池热电传感器 B光敏电阻RL合闸线圈YC合闸小母线WCL红色灯HR滑触线WT黄色灯HY接地电阻RG接近开关SQP紧急按钮SBE可控硅整流器UR空气调节器EV控制电路有电源的整流器VC 控制小母线WC快速熔断器FTF蓝色灯HB励磁线圈LF连接片XB绿色灯HG滤波电容器LL逆变器UI排烟阀YS频率表PF频敏变阻器RF启动变阻器RS气动执行器YPAYA绕线转子感应电动机MW热敏电阻RT熔断器FU闪光小母线WF湿度控制开关SM时间测量传感器BT1BK 时间控制开关SK事故音响小母线WFS事故照明小母线WELM试验按钮SBT手动控制开关SH鼠笼型电动机MC速度变换器BV速度控制开关SS跳闸线圈YT停止按钮SBS同步电动机MS温度变换器BT温度测量传感器BHB温度控制开关辅助开关ST 无功电度表PJR无功电流表PAR无功功率表PR限流电阻器RC限位开关SQ限压保护器件FV相位表PPA消弧线圈LA信号小母线WS压力变换器BP压力控制开关SP压敏电阻RPS液位测量传感器BL液位控制开关SL异步电动机MA应急照明分支线WE应急照明干线WEM有功电度表PJ有功功率表PW预报音响小母线WPS照明灯（发光器件）EL照明分支线WL照明干线WLM整流器U正转按钮SBF直流电动机MD直流母线WB指示灯HL最大需量表（负荷监控仪）PM六、电子元件符号综合表第11 页共11 页。

各种常用电子元件符号二极管变容二极管表示符号:D 表示符号:D双向触发二极管稳压二极管表示符号:D 表示符号:ZD,D稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管双色发光二极管表示符号：LED 表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT复合三极管NPN型三极管表示符号：Q,VT 表示符号：Q,VTPNP型三极管PNP型三极管表示符号：Q,VT 表示符号：Q,VTNPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT电子元器件符号图形接面型场效应管P-JFET 接面型场效应管N-JFET场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W三脚消磁电阻二脚消磁电阻表示符号：RT 表示符号：RT压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT光敏电阻电容（有极性电容）CDS 表示符号：电容（有极性电容）可调电容表示符号：C 表示符号：C电容（无极性电容）四端光电光电耦合器表示符号：C 表示符号：IC，N六端光电光电耦合器表示符号：IC，N电子元器件符号图形单向可控硅(晶闸管) 双向可控硅(晶闸管)双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器石英晶体滤波器表示符号：X 表示符号：X双列集成电路单列集成电路表示符号：IC或U 表示符号：IC或U运算放大器倒相放大器AND gate 与门OR gate 或门NAND gate与非门NOR gate 或非门保险管保险管表示符号：F 表示符号：F变压器永久磁铁电感表示符号：T 表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子电子元器件符号图形按键开关双极开关表示符号:S扬声器电池或直流电源电池或直流电源电流源特别重要的公共接地端AC 交流DC 直流恒流源恒压源GND。

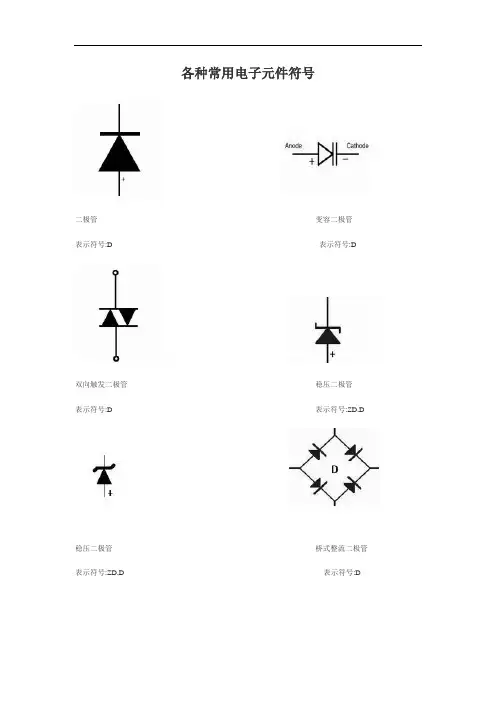

各种电子元件符号普通的二极管表示符号:D 变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管注：单向型TVS瞬态电压抑制二极管也是这个符号表示符号:ZD,D桥式整流二极管表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号：LED双色发光二极管表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT复合三极管表示符号：Q,VTNPN型三极管表示符号：Q,VT表示符号：Q,VTPNP型三极管表示符号：Q,VTPNP型三极管表示符号：Q,VTNPN型三极管表示符号：Q,VT带阻尼二极管NPN型三极管表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VTIGBT 场效应管表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT双向型TVS瞬态电压抑制二极管接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表电阻电阻器或固定电阻表示符号：R 示符号：R电位器表示符号:VR，RP,W可调电阻或微调电阻表示符号:VR，RP,W可调电阻或微调电阻表示符号:VR，RP,W电位器表示符号:VR，RP,W三脚消磁电阻表示符号：RT二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR热敏电阻表示符号：RT光敏电阻CDS电容（有极性电容）表示符号：电容（有极性电容）表示符号：C可调电容表示符号：C电容器（无极性电容）表示符号：C四端光电光电耦合器表示符号：IC，N六端光电光电耦合器表示符号：IC，N半导体放电管（固体放电管）单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管)晶振石英晶体振荡器表示符号：X二端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X三端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X双列集成电路表示符号：IC或U单列集成电路表示符号：IC或U运算放大器倒相放大器AND gate 非门OR gate 或门NAND gate与非门NOR gate 或非门保险管表示符号：F保险管表示符号：F变压器表示符号：T永久磁铁电感表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子按键开关表示符号:S双极开关扬声器电池或直流电源电池或直流电源电流源特别重要的AC交流DC直流公共接地端恒压源恒流源信号源GND公共接地端红外遥控一体化接收头驻极体话筒符号MC天线来自: /westfruit/blog/item/f50f7cecc8126b3627979111.html一．铝芯绝缘导线载流量与截面的倍数关系截面：1 1.5 2.5 4 6 10 16 25 3550 70 95 120倍数：9 9 9 8 7 6 5 4 3.53 3 2.5 2.5电流：9 14 23 3248 60 90100 123 150210238 300口诀一：十下五;百上二;二五三五四三界;七零九五两倍半;穿管温度八九折;铜线升级算;裸线加一半说明: 十下五就是十以下乘以五;百上二就是百以上乘以二;二五三五四三界就是二五乘以四,三五乘以三;七零九五两倍半就是七零和九五线都乘以二点五;穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九;铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算.裸线加一半就是在原已算好的安全电流数基础上再加一半估算口诀二：二点五下乘以九，往上减一顺号走。

电子电路符号大全常用电子元器件参考大全第一节部分电气图形符号一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1电阻器型号命名方法号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。

I 玻璃釉膜 8 高压 特殊函数 P 硼碳膜 9 特殊 特殊 U 硅碳膜G 高功率―― X 线绕 T 可调 ―― M 压敏 W ―― 微调 G 光敏 D ―― 多圈 R 热敏 B 温度补偿用――C 温度测量用 ――示例：(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

表2电阻器的功率等级(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

表3 标称值系列表中数值再乘以10，其中n为正整数或负整数。

(3) 允许误差等级表4电阻的精度等级允许误差( % ) ±0.001±0.002±0.005±0.01±0.02±0.05±0.1等级符号E X Y H U W B3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

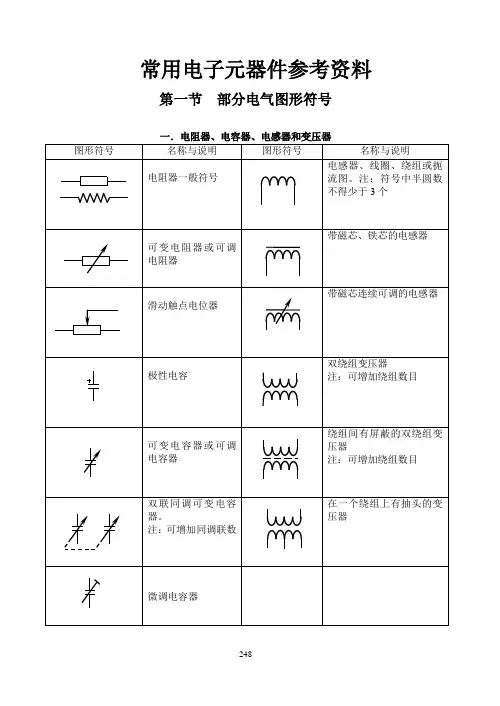

常用电子元器件参考资料第一节部分电气图形符号一．电阻器、电容器、电感器和变压器248二．半导体管三．其它电气图形符号249第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法示例：(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2502．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，表５251例如：RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

各种常用电子元件符号二极管变容二极管表示符号:D 表示符号:D双向触发二极管稳压二极管表示符号:D 表示符号:ZD,D稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管双色发光二极管表示符号：LED 表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT复合三极管NPN型三极管表示符号：Q,VT 表示符号：Q,VTPNP型三极管PNP型三极管表示符号：Q,VT 表示符号：Q,VTNPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT电子元器件符号图形接面型场效应管P-JFET 接面型场效应管N-JFET场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W三脚消磁电阻二脚消磁电阻表示符号：RT 表示符号：RT压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT光敏电阻电容（有极性电容）CDS 表示符号：电容（有极性电容）可调电容表示符号：C 表示符号：C电容（无极性电容）四端光电光电耦合器表示符号：C 表示符号：IC，N六端光电光电耦合器表示符号：IC，N电子元器件符号图形单向可控硅(晶闸管) 双向可控硅(晶闸管)双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器石英晶体滤波器表示符号：X 表示符号：X双列集成电路单列集成电路表示符号：IC或U 表示符号：IC或U运算放大器倒相放大器AND gate 非门OR gate 或门NAND gate与非门NOR gate 或非门保险管保险管表示符号：F 表示符号：F变压器永久磁铁电感表示符号：T 表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子电子元器件符号图形按键开关双极开关表示符号:S扬声器电池或直流电源电池或直流电源电流源特别重要的公共接地端AC 交流DC 直流恒压源恒流源信号源GNDProteus 元件名称对照元件名称中文名其说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BA TTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

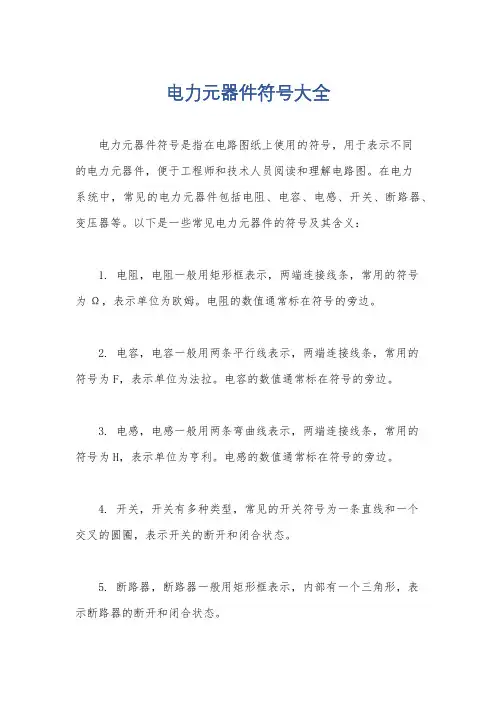

电力元器件符号大全
电力元器件符号是指在电路图纸上使用的符号，用于表示不同
的电力元器件，便于工程师和技术人员阅读和理解电路图。

在电力
系统中，常见的电力元器件包括电阻、电容、电感、开关、断路器、变压器等。

以下是一些常见电力元器件的符号及其含义：
1. 电阻，电阻一般用矩形框表示，两端连接线条，常用的符号
为Ω，表示单位为欧姆。

电阻的数值通常标在符号的旁边。

2. 电容，电容一般用两条平行线表示，两端连接线条，常用的
符号为F，表示单位为法拉。

电容的数值通常标在符号的旁边。

3. 电感，电感一般用两条弯曲线表示，两端连接线条，常用的
符号为H，表示单位为亨利。

电感的数值通常标在符号的旁边。

4. 开关，开关有多种类型，常见的开关符号为一条直线和一个
交叉的圆圈，表示开关的断开和闭合状态。

5. 断路器，断路器一般用矩形框表示，内部有一个三角形，表
示断路器的断开和闭合状态。

6. 变压器，变压器一般用两个相互交叉的线圈表示，表示变压
器的输入输出端。

以上是一些常见电力元器件的符号及其含义，工程师在设计电
路图时需要熟练掌握这些符号，以便准确地表示电路中各个元器件
的连接和功能。

同时，不同的国家和地区可能有略微不同的符号标准，因此在进行国际合作或跨国设计时，也需要注意符号的统一性。

希望以上信息能够帮助你对电力元器件符号有一个全面的了解。

精心整理常用电子元器件参考资料部分电气图形符号可调电阻器 滑动触点电位 极性电容二．半导体管第二节.常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显着改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功表中数值再乘以10n，其中n为正整数或负整数。

(3) 允许误差等级表4 电阻的精度等级例如：RJ71－0.125－5k1－II允许误差?10%标称阻值(5.1k?)额定功率1/8W允许误差其它环的距离较远。

较标准的表示应是表示允许误差的色环的宽度是其它色环的（1.5~2）倍。

有些色环电阻器由于厂家生产不规范，无法用上面的特征判断，这时只能借助万用表判断。

图2 三位有效数字阻值的色环表示法4．电位器的主要技术指标(1) 额定功率电位器的两个固定端上允许耗散的最大功率为电位器的额定功率。

使用中应注意额定功率不等于中心抽头与固定端的功率。

(2) 标称阻值电位器适合于作收音机、录音机、电唱机、电视机中的音量控制器。

5．电位器的一般标志方法WT－2 3.3k ?10%允许误差?10%标称阻值3.3k?额定功率2W 碳膜电位器示例：(1) 铝电解电容器C C 1第三部分：特征分类（圆片）第二部分：材料（瓷介质）第二部分：材料（纸介）第一部分：主称（电容器）2．电容器的主要技术指标(1) 电容器的耐压：常用固定式电容的直流工作电压系列为：6.3V，10V，16V，25V，40V，63V，100V，160V，250V，400V。

(2) 电容器容许误差等级：常见的有七个等级如表7所示。

数或负整数，单位为pF。

3．电容器的标志方法(1)直标法容量单位：F（法拉）、?F（微法）、nF（纳法）、pF（皮法或微微法）。

几种常用的电路元件及其符号以下是几种常用的电路元件及其符号：
电池电源：表示电路中的电源，符号中的“+”和“-”分别代表正极和负极。

开关：表示用来控制和断开电路的开关，默认状态为开。

其符号形状可能略有不同。

灯泡：表示电路中的灯泡，其符号中包括了电阻、电容等元件，代表了灯泡的电阻和发光特性。

电阻器：表示一个用来限制电路中电流流动的电阻器，其符号中包括直线和箭头，箭头指向阻值较大的一侧。

电容器：表示一个用来存储电荷的电容器，其符号通常为两个平行的板子，中间有一个带电箭头代表电容器的正极。

各种常见元件在电路板上的字母如下：
电阻器：R（英文resistor）。

电容器：C（英文capacitor）。

电感器：L（英文inductor）。

二极管：D（英文diode）。

三极管：Q（英文transistor）。

开关：SW（英文switch）。

变压器：T（英文transformer）。

晶体管：T（英文transistor）。

指示灯：LED（英文light-emitting diode）。

各种常用电子组件符号二极管变容二极管表示符号:D表示符号:D双向触发二极管稳压二极管表示符号:D表示符号:ZD,D稳压二极管桥式整流二极管表示符号:ZD,D表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管双色发光二极管表示符号：LED表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT表示符号：Q,VT复合三极管NPN型三极管表示符号：Q,VT表示符号：Q,VTPNP型三极管PNP型三极管表示符号：Q,VT表示符号：Q,VTNPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VT表示符号：Q,VT带阻尼二极管IGBT场效应管表示符号：Q,VT电子元器件符号图形接面型场效应管P-JFET接面型场效应管N-JFET场效应管增强型P-MOS场效应管增强型N-MOS场效应管耗尽型P-MOS场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R电阻电阻器或固定电阻表示符号：R电位器可调电阻表示符号:VR，RP,W表示符号:VR，RP,W电位器可调电阻表示符号:VR，RP,W表示符号:VR，RP,W三脚消磁电阻二脚消磁电阻表示符号：RT表示符号：RT压敏电阻表示符号：RZ,VAR热敏电阻表示符号：RT光敏电阻电容（有极性电容）CDS表示符号：电容（有极性电容）可调电容表示符号：C表示符号：C电容（无极性电容）四端光电光电耦合器表示符号：C表示符号：IC，N六端光电光电耦合器表示符号：IC，N电子元器件符号图形单向可控硅(晶闸管)双向可控硅(晶闸管)双向可控硅(晶闸管)晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器石英晶体滤波器表示符号：X表示符号：X双列集成电路单列集成电路表示符号：IC或U表示符号：IC或U运算放大器倒相放大器ANDgate非门ORgate或门NANDgate与非门NORgate或非门保险管保险管表示符号：F表示符号：F变压器永久磁铁电感表示符号：T表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子电子元器件符号图形按键开关双极开关表示符号:S扬声器电池或直流电源电池或直流电源电流源特别重要的公共接地端AC交流DC直流恒压源恒流源信号源GND。

常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。

例如，色环为棕黑红，表示10⨯102＝1.0kΩ±20%的电阻器。

常用电子元器件参考资料部分电气图形符号一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法示例：(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，表５例如：RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数允许误差图1 两位有效数字阻值的色环表示法三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。
