2020年高考化学微专题陌生平衡图像的精准分析

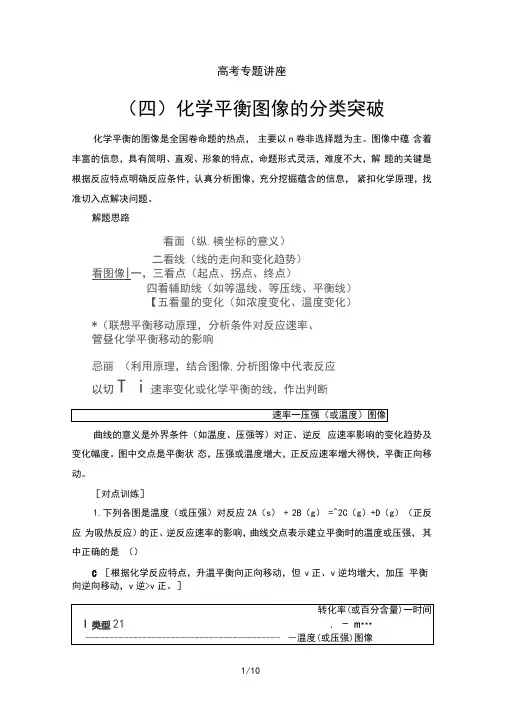

高考专题讲座（四）化学平衡图像的分类突破化学平衡的图像是全国卷命题的热点，主要以n卷非选择题为主。

图像中蕴含着丰富的信息，具有简明、直观、形象的特点，命题形式灵活，难度不大，解题的关键是根据反应特点明确反应条件，认真分析图像，充分挖掘蕴含的信息，紧扣化学原理，找准切入点解决问题。

解题思路看面（纵.横坐标的意义）二看线（线的走向和变化趋势）看图像|一，三看点（起点、拐点、终点）四看辅助线（如等温线、等压线、平衡线）【五看量的变化（如浓度变化、温度变化）*（联想平衡移动原理，分析条件对反应速率、管昼化学平衡移动的影响忌丽（利用原理，结合图像,分析图像中代表反应以切T i速率变化或化学平衡的线，作出判断曲线的意义是外界条件（如温度、压强等）对正、逆反应速率影响的变化趋势及变化幅度。

图中交点是平衡状态，压强或温度增大，正反应速率增大得快，平衡正向移动。

［对点训练］1.下列各图是温度（或压强）对反应2A（s）+ 2B（g）=^2C（g）+D（g）（正反应为吸热反应）的正、逆反应速率的影响，曲线交点表示建立平衡时的温度或压强，其中正确的是（）C ［根据化学反应特点，升温平衡向正向移动，但v正、v逆均增大，加压平衡向逆向移动，v逆>v正。

］已知不同温度或压强下，反应物的转化率W或百分含量)与时间的关系曲线，推断温度的高低及反应的热效应或压强的大小及气体物质间的化学计量数的关系。

［以mA(g) + nB(g) =^pC(g)中反应物的转化率娟为例说明］［方法规律］(1) “先拐先平，数值大”原则分析反应由开始(起始物质相同时)达到平衡所用时间的长短可推知反应条件的变化。

①若为温度变化引起，温度较高时，反应达平衡所需时间短。

如甲中T2>T1。

②若为压强变化引起，压强较大时，反应达平衡所需时间短。

如乙中p i>p2o③若为使用催化剂引起，使用适宜催化剂时，反应达平衡所需时间短。

如图内中a使用催化剂。

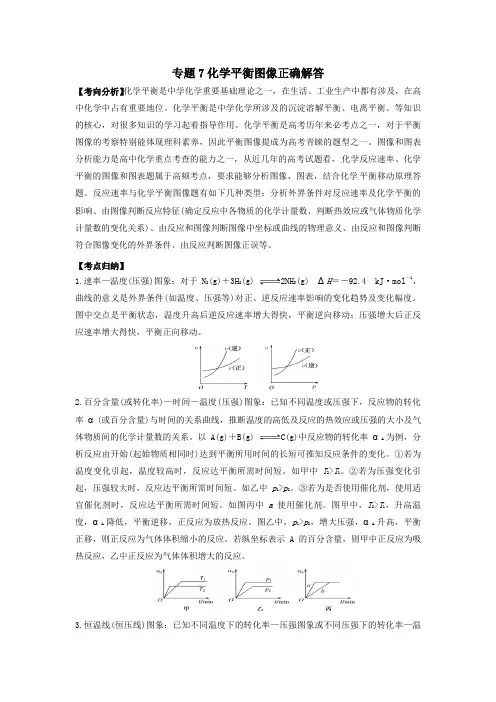

专题7化学平衡图像正确解答【考向分析】化学平衡是中学化学重要基础理论之一，在生活、工业生产中都有涉及，在高中化学中占有重要地位。

化学平衡是中学化学所涉及的沉淀溶解平衡、电离平衡、等知识的核心，对很多知识的学习起着指导作用。

化学平衡是高考历年来必考点之一，对于平衡图像的考察特别能体现理科素养，因此平衡图像提成为高考青睐的题型之一。

图像和图表分析能力是高中化学重点考查的能力之一，从近几年的高考试题看，化学反应速率、化学平衡的图像和图表题属于高频考点，要求能够分析图像、图表，结合化学平衡移动原理答题。

反应速率与化学平衡图像题有如下几种类型：分析外界条件对反应速率及化学平衡的影响、由图像判断反应特征(确定反应中各物质的化学计量数、判断热效应或气体物质化学计量数的变化关系)、由反应和图像判断图像中坐标或曲线的物理意义、由反应和图像判断符合图像变化的外界条件、由反应判断图像正误等。

【考点归纳】1.速率—温度(压强)图象：对于N2(g)＋3H2(g) 2NH3(g) ΔH＝－92.4 kJ·mol－1，曲线的意义是外界条件(如温度、压强等)对正、逆反应速率影响的变化趋势及变化幅度。

图中交点是平衡状态，温度升高后逆反应速率增大得快，平衡逆向移动；压强增大后正反应速率增大得快，平衡正向移动。

2.百分含量(或转化率)—时间—温度(压强)图象：已知不同温度或压强下，反应物的转化率α(或百分含量)与时间的关系曲线，推断温度的高低及反应的热效应或压强的大小及气体物质间的化学计量数的关系。

以A(g)＋B(g) C(g)中反应物的转化率αA为例，分析反应由开始(起始物质相同时)达到平衡所用时间的长短可推知反应条件的变化。

①若为温度变化引起，温度较高时，反应达平衡所需时间短。

如甲中T2>T1。

②若为压强变化引起，压强较大时，反应达平衡所需时间短。

如乙中p1>p2。

③若为是否使用催化剂，使用适宜催化剂时，反应达平衡所需时间短。

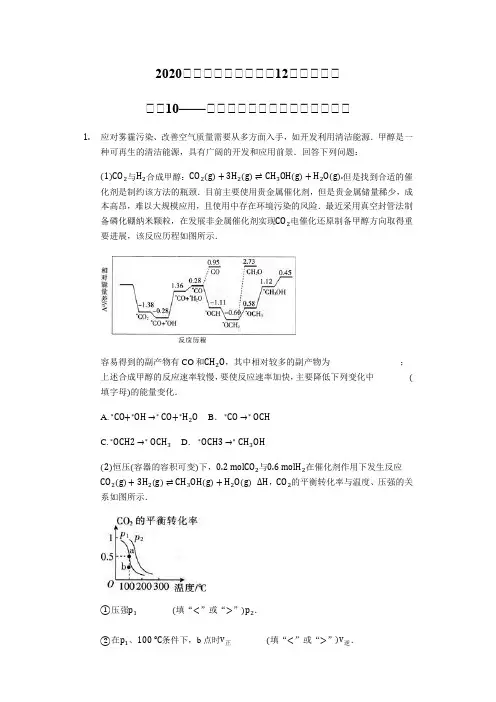

2020届届届届届届届届届12届届届届届届届10——届届届届届届届届届届届届届届1.应对雾霾污染、改善空气质量需要从多方面入手，如开发利用清洁能源．甲醇是一种可再生的清洁能源，具有广阔的开发和应用前景．回答下列问题：(1)CO2与H2合成甲醇：CO2(g)+3H2(g)⇌CH3OH(g)+H2O(g).但是找到合适的催化剂是制约该方法的瓶颈．目前主要使用贵金属催化剂，但是贵金属储量稀少，成本高昂，难以大规模应用，且使用中存在环境污染的风险．最近采用真空封管法制备磷化硼纳米颗粒，在发展非金属催化剂实现CO2电催化还原制备甲醇方向取得重要进展，该反应历程如图所示．容易得到的副产物有CO和CH2O，其中相对较多的副产物为________________；上述合成甲醇的反应速率较慢，要使反应速率加快，主要降低下列变化中________(填字母)的能量变化．A. ∗CO+∗OH→∗CO+∗H2O B． ∗CO→∗OCHC. ∗OCH2→∗OCH3D． ∗OCH3→∗CH3OH(2)恒压(容器的容积可变)下，0.2molCO2与0.6molH2在催化剂作用下发生反应CO2(g)+3H2(g)⇌CH3OH(g)+H2O(g)ΔH，CO2的平衡转化率与温度、压强的关系如图所示．①压强p1________(填“<”或“>”)p2．②在p1、100℃条件下，b点时v正________(填“<”或“>”)v逆．③已知：反应速率v =v 正−v 逆=k 正x CO 2⋅x H 23−k 逆x CH 3OH ⋅x H 2O ，k 正、k 逆分别为正、逆反应速率常数，x 为物质的量分数，若b 点对应的坐标参数为(100,0.4)，计算b 处的v 正v 逆=________(保留3位有效数字)． (3)焦炭与水蒸气在恒容密闭容器中反应制合成气的主要反应(Ⅰ)、(Ⅱ)的lgK p (K p 为以分压表示的平衡常数)与T 的关系如下图所示．①反应(Ⅱ)的ΔH ________(填“大于”“等于”或“小于”)0．②c 点时，反应C(s)+CO 2(g)⇌2CO(g)的K p =________(填数值)．③在恒容密闭容器中充入0.5 molCO 、2 molH 2O(g)只发生反应(Ⅱ)，图中d 点处达到平衡时，CO 的转化率为________；达到平衡时，向容器中再充入0.5 molCO 、2 molH 2O(g)，重新达到平衡时，CO 的平衡转化率________(填“增大”“减小”或“不变”)．【答案】(1)CO ；A ；(2)①<；②>；③2.85；(3)①小于；②1；③80%；不变【解析】【分析】本题考查能量变化关系图、反应速率的影响因素、平衡图像、平衡常数的计算及应用、转化率的计算等，解答这类问题应明确平衡的相关知识，试题具有一定的综合性，有利于考查学生分析问题和解决问题的能力，试题难度较大。

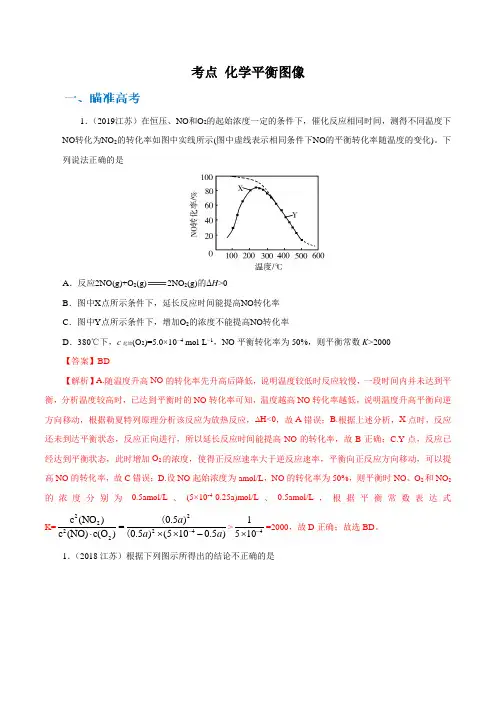

考点化学平衡图像1．（2019江苏）在恒压、NO和O2的起始浓度一定的条件下，催化反应相同时间，测得不同温度下NO转化为NO2的转化率如图中实线所示(图中虚线表示相同条件下NO的平衡转化率随温度的变化)。

下列说法正确的是A．反应2NO(g)+O2(g)2NO2(g)的ΔH>0B．图中X点所示条件下，延长反应时间能提高NO转化率C．图中Y点所示条件下，增加O2的浓度不能提高NO转化率D．380℃下，c起始(O2)=5.0×10−4 mol·L−1，NO平衡转化率为50%，则平衡常数K>2000【答案】BD【解析】A.随温度升高NO的转化率先升高后降低，说明温度较低时反应较慢，一段时间内并未达到平衡，分析温度较高时，已达到平衡时的NO转化率可知，温度越高NO转化率越低，说明温度升高平衡向逆方向移动，根据勒夏特列原理分析该反应为放热反应，∆H<0，故A错误；B.根据上述分析，X点时，反应还未到达平衡状态，反应正向进行，所以延长反应时间能提高NO的转化率，故B正确；C.Y点，反应已经达到平衡状态，此时增加O2的浓度，使得正反应速率大于逆反应速率，平衡向正反应方向移动，可以提高NO的转化率，故C错误；D.设NO起始浓度为amol/L，NO的转化率为50%，则平衡时NO、O2和NO2的浓度分别为0.5amol/L、(5×10-4-0.25a)mol/L、0.5amol/L，根据平衡常数表达式K=2222242c(NO)0.5)c(NO)c(O)0.5)(5100.5)aa a-=⋅⨯⨯-((>41510-⨯=2000，故D正确；故选BD。

1．（2018江苏）根据下列图示所得出的结论不正确的是A. 图甲是CO(g)+H 2O(g)CO2(g)+H2(g)的平衡常数与反应温度的关系曲线，说明该反应的ΔH<0B. 图乙是室温下H2O2催化分解放出氧气的反应中c(H2O2 )随反应时间变化的曲线，说明随着反应的进行H2O2分解速率逐渐减小C. 图丙是室温下用0.1000 mol·L−1NaOH溶液滴定20.00 mL 0.1000 mol·L−1某一元酸HX的滴定曲线，说明HX是一元强酸D. 图丁是室温下用Na2SO4除去溶液中Ba2+达到沉淀溶解平衡时，溶液中c(Ba2+)与c(SO42−)的关系曲线，说明溶液中c(SO42− )越大c(Ba2+ )越小【答案】C【解析】A项，升高温度，lgK减小，平衡向逆反应方向移动，逆反应为吸热反应，正反应为放热反应，该反应的ΔH0，A项正确；B项，根据图像，随着时间的推移，c（H 2O2）变化趋于平缓，随着反应的进行H2O2分解速率逐渐减小，B项正确；C项，根据图像，没有滴入NaOH溶液时，0.1000mol/LHX溶液的pH1，HX为一元弱酸，C项错误；D项，根据图像可见横坐标越小，纵坐标越大，-lgc（SO 42-）越小，-lgc （Ba2+）越大，说明c（SO42-）越大c（Ba2+）越小，D项正确；答案选C。

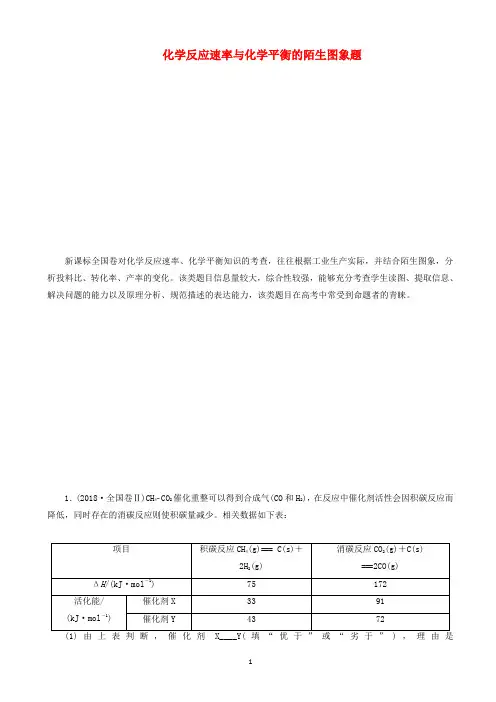

化学反应速率与化学平衡的陌生图象题新课标全国卷对化学反应速率、化学平衡知识的考查，往往根据工业生产实际，并结合陌生图象，分析投料比、转化率、产率的变化。

该类题目信息量较大，综合性较强，能够充分考查学生读图、提取信息、解决问题的能力以及原理分析、规范描述的表达能力，该类题目在高考中常受到命题者的青睐。

1．(2018·全国卷Ⅱ)CH4­CO2催化重整可以得到合成气(CO和H2)，在反应中催化剂活性会因积碳反应而降低，同时存在的消碳反应则使积碳量减少。

相关数据如下表：___________________________________________________________________________________________________________。

在反应进料气组成、压强及反应时间相同的情况下，某催化剂表面的积碳量随温度的变化关系如图所示。

升高温度时，下列关于积碳反应、消碳反应的平衡常数(K)和速率(v)的叙述正确的是________(填标号)。

A．K积、K消均增加B．v积减小、v消增加C．K积减小、K消增加D．v消增加的倍数比v积增加的倍数大(2)在一定温度下，测得某催化剂上沉积碳的生成速率方程为v＝k·p(CH4)·[p(CO2)]－0.5(k为速率常数)。

在p(CH4)一定时，不同p(CO2)下积碳量随时间的变化趋势如图所示，则p a(CO2)、p b(CO2)、p c(CO2)从大到小的顺序为________________________。

解析：(1)积碳反应中，由于催化剂X的活化能比催化剂Y的活化能要小，所以催化剂X更有利于积碳反应的进行；而消碳反应中，催化剂X的活化能大于催化剂Y，所以催化剂Y更有利于消碳反应的进行；综合分析，催化剂X劣于催化剂Y。

由表格可知积碳反应、消碳反应都是吸热反应，温度升高，平衡右移，K积、K 消均增加，温度升高，反应速率均增大，从图象可知，随着温度的升高，催化剂表面的积碳量是减小的，所以v 消增加的倍数要比v 积增加的倍数大。

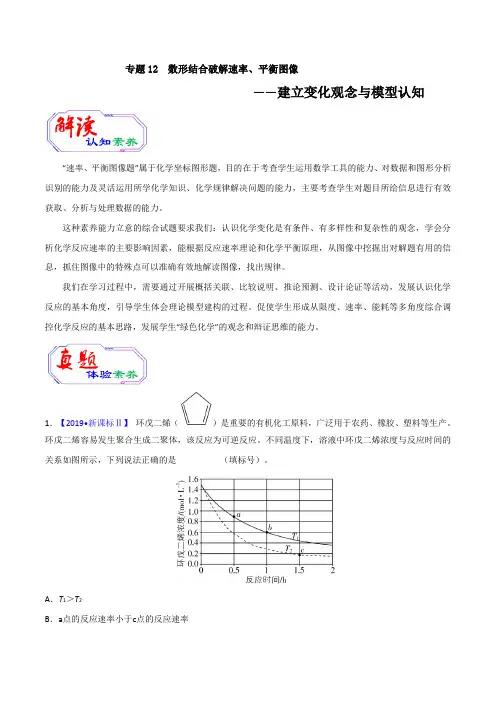

专题12 数形结合破解速率、平衡图像——建立变化观念与模型认知“速率、平衡图像题”属于化学坐标图形题，目的在于考查学生运用数学工具的能力、对数据和图形分析识别的能力及灵活运用所学化学知识、化学规律解决问题的能力，主要考查学生对题目所给信息进行有效获取、分析与处理数据的能力。

这种素养能力立意的综合试题要求我们：认识化学变化是有条件、有多样性和复杂性的观念，学会分析化学反应速率的主要影响因素，能根据反应速率理论和化学平衡原理，从图像中挖掘出对解题有用的信息，抓住图像中的特殊点可以准确有效地解读图像，找出规律。

我们在学习过程中，需要通过开展概括关联、比较说明、推论预测、设计论证等活动，发展认识化学反应的基本角度，引导学生体会理论模型建构的过程。

促使学生形成从限度、速率、能耗等多角度综合调控化学反应的基本思路，发展学生“绿色化学”的观念和辩证思维的能力。

1．【2019•新课标Ⅱ】环戊二烯（）是重要的有机化工原料，广泛用于农药、橡胶、塑料等生产。

环戊二烯容易发生聚合生成二聚体，该反应为可逆反应。

不同温度下，溶液中环戊二烯浓度与反应时间的关系如图所示，下列说法正确的是__________（填标号）。

A．T1＞T2B．a点的反应速率小于c点的反应速率C．a点的正反应速率大于b点的逆反应速率D．b点时二聚体的浓度为0.45 mol·L−1【答案】CD【解析】A．温度越高化学反应速率越快，单位时间内反应物浓度减少越多，则T1<T2，故A错误；B．温度越高化学反应速率越快，因此a点反应速率大于c点反应速率，故B错误；C．a点、b点反应一直在正向进行，故v（正）>v(逆)，a点反应物浓度大于b点，故a点正反应速率大于b点，故C正确；D．b点时环戊二烯浓度由1.5mol/L减小到0.6mol/L，减少了0.9mol/L，因此生成二聚体0.45mol/L，故D正确。

【素养解读】本题通过不熟悉共轭二烯的二聚反应这一陌生情境，考查温度对可逆反应速率的影响规律、化学平衡的建立、平均反应速率的计算等，这是新课程倡导的基于真实情境、实际问题、学科主干知识指向学科核心素养的典型命题模式，有利于考查学生发展变化观念和模型认知素养的水平。

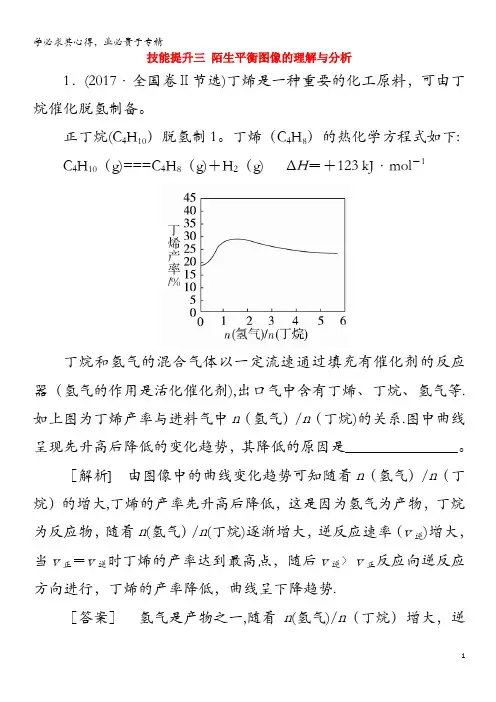

技能提升三陌生平衡图像的理解与分析1．(2017·全国卷Ⅱ节选)丁烯是一种重要的化工原料，可由丁烷催化脱氢制备。

正丁烷(C4H10）脱氢制1。

丁烯（C4H8）的热化学方程式如下: C4H10（g)===C4H8（g)＋H2（g) ΔH＝＋123 kJ·mol－1丁烷和氢气的混合气体以一定流速通过填充有催化剂的反应器（氢气的作用是活化催化剂),出口气中含有丁烯、丁烷、氢气等.如上图为丁烯产率与进料气中n（氢气）/n（丁烷)的关系.图中曲线呈现先升高后降低的变化趋势，其降低的原因是_______________。

［解析] 由图像中的曲线变化趋势可知随着n（氢气）/n（丁烷）的增大,丁烯的产率先升高后降低，这是因为氢气为产物，丁烷为反应物，随着n(氢气）/n(丁烷)逐渐增大，逆反应速率（v逆)增大，当v正＝v逆时丁烯的产率达到最高点，随后v逆〉v正反应向逆反应方向进行，丁烯的产率降低，曲线呈下降趋势.［答案］氢气是产物之一,随着n(氢气)/n（丁烷）增大，逆反应速率增大2．（2016·全国卷Ⅱ节选)以丙烯、氨、氧气为原料，在催化剂存在下生成丙烯腈(C3H3N）和副产物丙烯醛(C3H4O）的热化学方程式如下：①C3H6（g)＋NH3(g)＋32O2（g）===C3H3N(g）＋3H2O（g）ΔH＝－515 kJ·mol－1②C3H6(g）＋O2（g)===C3H4O(g）＋H2O(g）ΔH＝－353 kJ·mol－1丙烯腈和丙烯醛的产率与错误!的关系如图所示。

由图可知，最佳n氨n丙烯约为________,理由是_____________________。

［解析] 由图可知,当n氨n丙烯＝1时，丙烯腈的产率最高，而丙烯醛的产率已趋近于0，如果错误!再增大，丙烯腈的产率反而降低，故最佳错误!约为1.[答案] 1 该比例下丙烯腈产率最高，而副产物丙烯醛产率最低3．（2015·全国卷Ⅱ节选）甲醇既是重要的化工原料，又可作为燃料，利用合成气（主要成分为CO、CO2和H2)在催化剂作用下合成甲醇。

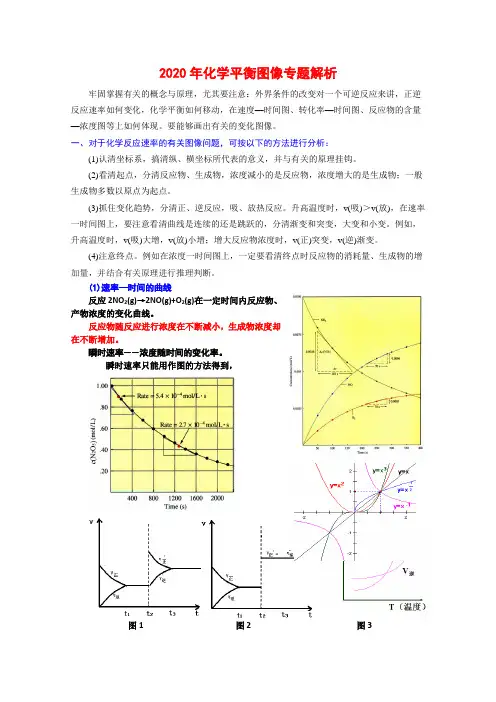

2020年化学平衡图像专题解析牢固掌握有关的概念与原理，尤其要注意：外界条件的改变对一个可逆反应来讲，正逆反应速率如何变化，化学平衡如何移动，在速度—时间图、转化率—时间图、反应物的含量—浓度图等上如何体现。

要能够画出有关的变化图像。

一、对于化学反应速率的有关图像问题，可按以下的方法进行分析：(1)认清坐标系，搞清纵、横坐标所代表的意义，并与有关的原理挂钩。

(2)看清起点，分清反应物、生成物，浓度减小的是反应物，浓度增大的是生成物；一般生成物多数以原点为起点。

(3)抓住变化趋势，分清正、逆反应，吸、放热反应。

升高温度时，v(吸)＞v(放)，在速率一时间图上，要注意看清曲线是连续的还是跳跃的，分清渐变和突变，大变和小变。

例如，升高温度时，v(吸)大增，v(放)小增；增大反应物浓度时，v(正)突变，v(逆)渐变。

(4)注意终点。

例如在浓度一时间图上，一定要看清终点时反应物的消耗量、生成物的增加量，并结合有关原理进行推理判断。

(1)速率—时间的曲线反应2NO2(g)→2NO(g)+O2(g)在一定时间内反应物、产物浓度的变化曲线。

反应物随反应进行浓度在不断减小，生成物浓度却在不断增加。

瞬时速率——浓度随时间的变化率。

瞬时速率只能用作图的方法得到，图1 图2 图3xy xyO看图3：说出反应起始时是从正反应；还是从逆反应开始？化学平衡向什么方向移动？ 答：正、逆同时反应开始。

平衡向正反应方向移动。

(2)化学反应过程中能量的变化 例如， A + B -C → [A ‥· B ‥· C]* → A -B + C反应物 活化络合物 产物 (始态) (过渡态) (终态)过渡状态又叫活化络合物（activated complex ）催化剂对反应速率的影响：通过改变反应途径以缩短达到平衡的时间 幂函数性质：如： y 随x 的增大而减小y 随x 的增大而增大二、对于化学平衡的有关图像问题，可按以下的方法进行分析：(1)认清坐标系，搞清纵、横坐标所代表的意义，并与勒夏特列原理挂钩。

04 陌生平衡图像的精准分析[内容框架][增分攻略]通过图像图表描述试题信息是高考化学常用的考查方式，速率、平衡图像逐渐打破传统的图像模式，反应体系不再局限于气体间的反应，开始增加溶液中反应的图像。

横纵坐标也不再局限于时间、温度、压强、速率、转化率等常见的物理量，开始引入更多的变量，如物质的量之比、气体分压的负对数等来增加新颖度、陌生度，属于高区分度试题。

1．首先明确横纵坐标的含义2．在上述基础上分析出图像中起点、终点、拐点的意义，这些往往代表一个反应阶段的结束或条件的改变。

分清直线(水平段居多)、曲线的变化(上升、下降、平缓、转折等)，同时对走势有转折变化的曲线，要分段分析，找出各段曲线的变化趋势及其含义，每一段可能发生了不同的反应。

3．当有两个条件因素对一个事件的影响相反时，事件的最终发展方向由影响大的因素决定。

但两个条件的影响程度可能会发生转变，此时事件的发展方向会发生转折。

4. 平衡图像题的解题模板[抢分专练]考点1 根据图像选择合适条件或分析原因1. (2020湖南六校联考)“丁烯裂解法”是另一种重要的丙烯生产方法，但生产过程中会有生成乙烯的副反应发生。

主反应：3C 4H 8−−→−催化剂4C 3H 6；副反应：C 4H 8−−→−催化剂2C 2H 4。

测得上述两反应的平衡体系中，各组分的质量分数(w )随温度(t )和压强(p )变化的趋势分别如图1和图2所示。

图1 图2 (1)平衡体系中的丙烯和乙烯的质量比是工业生产丙烯时选择反应条件的重要指标之一，从产物的纯度考虑，该数值越高越好，从图1和图2中表现的趋势来看，下列反应条件最适宜的是________(填字母序号)。

A ．300℃ 0.1 MPaB ．700℃ 0.1 MPaC ．300℃ 0.5 MPaD ．700℃ 0.5 MPa(2)有研究者结合图1数据并综合考虑各种因素，认为450℃的反应温度比300℃或700℃更合适，从反应原理角度分析其理由可能是_______________________________________________________。

专题讲座五化学平衡陌生图象的分析突破陌生图象往往要根据实际工业生产,结合图象,分析投料比、转化率、产率的变化。

此类题目信息量较大,能充分考查学生读图、提取信息、解决问题的能力,在新课标选考中受到命题者的青睐。

1.转化率—投料比—温度图象【典例1】将燃煤废气中的CO2转化为二甲醚的反应原理为2CO2(g)+6H2(g)CH3OCH3(g)+3H2O(g)已知在压强为a MPa下,该反应在不同温度、不同投料比时,CO2的转化率见图:此反应(填“放热”或“吸热”);若温度不变,提高投料比[n(H2)/n(CO2)],则K将(填“增大”“减小”或“不变”)。

解析:当投料比一定时,温度越高,CO2的转化率越低,所以升温,平衡左移,正反应为放热反应。

平衡常数只与温度有关,不随投料比的变化而变化。

答案:放热不变2.根据图象判断投料比【典例2】采用一种新型的催化剂(主要成分是Cu Mn合金),利用CO 和H2制备二甲醚(DME)。

主反应:2CO(g)+4H 2(g)CH3OCH3(g)+H2O(g)副反应:CO(g)+H 2O(g)CO2(g)+H2(g)CO(g)+2H 2(g)CH3OH(g)测得反应体系中各物质的产率或转化率与催化剂的关系如图所示。

则催化剂中n(Mn)/n(Cu)约为时最有利于二甲醚的合成。

解析:由图可知当催化剂中n(Mn)/n(Cu)约为2.0时,CO的转化率最大,生成的二甲醚最多。

答案:2.03.废物回收及污染处理图象【典例3】 (1)一定条件下,用Fe2O3、NiO或Cr2O3作催化剂对燃煤烟气回收。

反应为2CO(g)+SO2(g)2CO2(g)+S(l)ΔH=-270 kJ· mol-1①其他条件相同、催化剂不同,SO2的转化率随反应温度的变化如图1,Fe2O3和NiO作催化剂均能使SO2的转化率达到最高,不考虑催化剂价格因素,选择Fe2O3的主要优点是。

②某科研小组用Fe2O3作催化剂。

“陌生的化学平衡图像”特训1．大气中CO2含量的增加会加剧温室效应，为减少其排放，需将工业生产中产生的CO2分离出来进行储存和利用。

(1)CO2与NH3反应可合成化肥尿素[化学式为CO(NH2)2]，反应2NH3(g)＋CO2(g)CO(NH2)2(l)＋H2O(g)在合成塔中进行。

如图1 中Ⅰ、Ⅱ、Ⅲ三条曲线为合成塔中按不同氨碳比[n(NH3)/n(CO2)]和水碳比[n(H2O)/n(CO2)]投料时二氧化碳转化率的情况。

①曲线Ⅰ、Ⅱ、Ⅲ水碳比的数值范围分别为0.6～0.7、1～1.1 和 1.5～1.61，则生产中应选用水碳比的数值范围为_____。

②请推测生产中氨碳比控制在 4.0 左右还是控制在4.5 左右比较适宜，并简述你的理由________________________________________________________________________。

(2)CO2与H2也可用于合成甲醇：CO2(g)＋3H2(g)△CH3OH(g)＋H2O(g)。

在体积可变的恒压密闭容器中，该反应在不同温度、不同投料比时，CO2的平衡转化率如图2 所示。

①该反应的化学平衡常数的表达式为________。

②该反应的ΔS________0，ΔH________0(填“>”或“<”)。

③700 K 投料比[n(H2)/n(CO2)]＝2 时，H2的平衡转化率为____________。

2．(2018·锦州模拟)二氧化碳的捕集、利用与封存是我国能源领域的一个重要战略方向，发展成一项重要的新兴产业。

二氧化碳催化加氢合成低碳烯烃，起始时以0.1 MPa，n(H2)∶n(CO2)＝3∶1 的投料比充入反应器中，发生反应：2CO2(g)＋6H2(g)C2H4(g)＋4H2O(g) ΔH。

(1)温度对CO2的平衡转化率和催化效率的影响如图1 所示。

图中M 点时，乙烯的体积分数为________(保留二位有效数字)；为提高CO2的平衡转化率，除改变温度外，还可采取的措施有_________________________________(任写两条)。

2020年高考一轮复习题型突破有“断点”的图像分析速率图像中改变的条件的方法速率图像中有一个速率出现连续性,则改变的条件一定是浓度;对于一个反应前后气体体积发生变化的反应来说,如果正、逆反应速率变化程度相等,改变的条件一定是催化剂;对于一个反应前后气体体积不变的反应来说,如果正、逆反应速率变化程度相等,改变的条件可能是压强,也可能是催化剂。

若“断点”后的速率大,则可能是升高温度或增大压强,再利用平衡移动方向作出具体的判断。

1.速率—压强(或温度)图像曲线的意义是外界条件(如温度、压强等)对正、逆反应速率影响的变化趋势及变化幅度。

如图7-27-5中交点A是平衡状态,压强增大,正反应速率增大得快,平衡移动。

规律小结方法技巧2.转化率(或百分含量)—时间—温度(或压强)图像已知不同温度或压强下,反应物的转化率α(或百分含量)与时间的关系曲线,推断温度的高低及反应的热效应或压强的大小及气体物质间的化学计量数的关系。

[以a A(g)+b B(g)c C(g)中反应物的转化率αA为例说明]正确掌握图像中反应规律的判断方法①图甲中,T2>T1,升高温度,αA降低,平衡逆向移动,正反应为反应。

②图乙中,p1>p2,增大压强,αA升高,平衡正向移动,则正反应为反应。

③图丙中,a表示使用了或(气体分子数反应前后相等的可逆反应)。

注意:若纵坐标表示A的百分含量,则甲中正反应为吸热反应,乙中正反应为气体体积增大的反应。

3.恒温线(或恒压线)图像已知不同温度下的转化率-压强图像或不同压强下的转化率-温度图像,推断反应的热效应或反应前后气体物质间化学计量数的关系。

[以反应A(g)+B(g)C(g)中反应物的转化率αA为例说明]解答这类图像题时应注意以下两点:(1)“定一议一”原则:可通过分析相同温度下不同压强时反应物A的转化率大小来判断平衡移动的方向,从而确定反应方程式中反应物与产物气体物质间的化学计量数的大小关系。
