abb接触器参数说明

abb接触器参数说明

摘要：

I.接触器简介

A.接触器的作用

B.接触器的种类

II.ABB 接触器参数说明

A.额定电压

B.额定电流

C.额定功率

D.工作制种类

E.使用类别

III.ABB 接触器型号及含义

A.微型接触器

B.空气断路器

C.塑壳断路器

D.框架断路器

IV.接触器应用领域

A.建筑业

B.工业领域

C.电力行业

正文： ABB 接触器是一种用于控制电路的开关装置，具有很高的性能和稳定性。作为全球领先的工业自动化和电力技术供应商，ABB 接触器被广泛应用于各种领域。接下来，我们将详细介绍 ABB 接触器的参数说明以及应用领域。

一、接触器简介

接触器主要用于控制电动机和其他电感性负载，可以实现接通和分断电路的功能。根据工作原理和结构的不同，接触器可以分为多种类型，如电磁式接触器、真空接触器、空气接触器等。在实际应用中，根据负载的特性和工作环境的要求，选择合适的接触器是非常重要的。

二、ABB 接触器参数说明

1.额定电压：额定电压是指接触器能正常工作的电压值。不同的接触器型号具有不同的额定电压，用户在选择时需要根据实际应用需求进行选择。

2.额定电流：额定电流是指接触器在额定电压下能正常工作的电流值。额定电流的大小决定了接触器的负载能力，用户在选择时需要根据负载的大小进行选择。

3.额定功率：额定功率是指接触器在额定电压和额定电流下能承受的功率。额定功率反映了接触器的功率承受能力，用户在选择时需要根据负载的功率进行选择。

4.工作制种类：工作制种类是指接触器在正常工作条件下的工作方式。根据不同的工作制种类，接触器可以分为长期工作制、短时工作制和断续工作制等。

5.使用类别：使用类别是指接触器在实际应用中可能遇到的环境条件和使用要求。根据不同的使用类别，接触器可以分为标准型、防尘型、防水型等。 三、ABB 接触器型号及含义

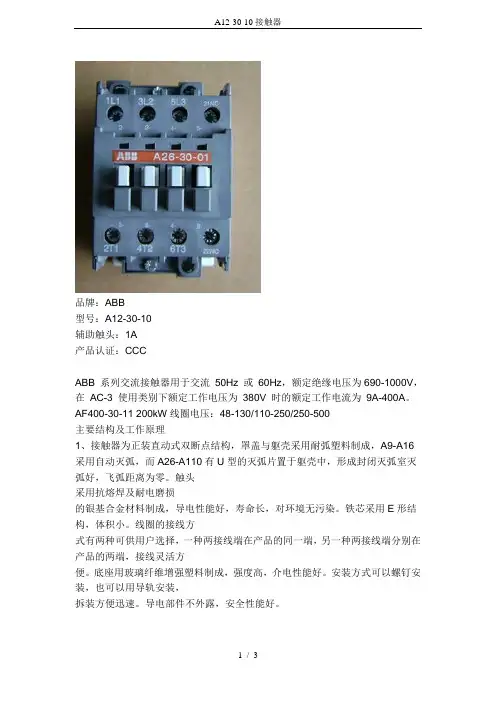

A12-30-10接触器

1 / 3

品牌：ABB

型号：A12-30-10

辅助触头：1A

产品认证：CCC

ABB 系列交流接触器用于交流 50Hz 或 60Hz，额定绝缘电压为690-1000V，

在 AC-3 使用类别下额定工作电压为 380V 时的额定工作电流为 9A-400A。AF400-30-11 200kW线圈电压：48-130/110-250/250-500

主要结构及工作原理

1、接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，A9-A16采用自动灭弧，而A26-A110有U型的灭弧片置于躯壳中，形成封闭灭弧室灭弧好，飞弧距离为零。触头

采用抗熔焊及耐电磨损

的银基合金材料制成，导电性能好，寿命长，对环境无污染。铁芯采用E形结构，体积小。线圈的接线方

式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方

便。底座用玻璃纤维增强塑料制成，强度高，介电性能好。安装方式可以螺钉安装，也可以用导轨安装，

拆装方便迅速。导电部件不外露，安全性能好。 A12-30-10接触器

2 / 3

正常工作条件和安装条件

1、安装地点的海拔不超过2000M

2、周围空气温度不超过+40度，且其25H内的平均温度值不超过=35度，周围空气温度下限值为-5度

3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20

度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。

4、安装地点的污染等级为3级

5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%（见图）

正确的安装接线

注意接线端子标志：主电路1L1、3L2、5L3为进线端；2T1、4T2、6T3为出线端。常开辅助触头的进线端为

：13、23、33、43……常开辅助触头的出线端为：14、24、34、44……常闭辅助触头的进线端为：11、21

品牌：ABB

型号：UA110-30-11

主触头：3A

辅助触头：1A1B

产品认证：CCC

适用范围

ABB系列交流接触器，主要用于交流50Hz或60Hz，额定绝缘电压为690V -

1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流为9A - 400A的电力线路中。主要供远距离接通和分断电路之用，并适用于控制交流电动机的起动、停止及反转。

产品符合IEC60947-4-1、GB14048.4—057727882628—13634207967等标准。

ABB接触器注意使用事项：

交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。当接触器安装在箱柜内，由于冷却条件变差，电流要降低10~20%使用；

· 当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高10~25%；箱柜安装，允许提高5~10%。介于上述情况之间者，可酌情增减。

ABB接触器触头接触不牢靠的处理方法：

（1）对于触头上的油污、花毛或异物，可以用棉布蘸酒精或汽油擦洗即可。

（2）如果是银或银基合金触头，其接触表面生成氧化层或在电弧作用下形成轻微烧伤及发黑时，一般不影响工作，即使触头表面被烧得凸凹不平，也只能用细锉清除四周溅珠或毛刺，切勿锉修过多，以免影响触头寿命。

对于铜质触头，若烧伤程度较轻，只需用细锉把凸凹不平处修理平整即可，但不允许用细砂布打磨，以免石英砂粒留在触头间，而不能保持良好的接触；若烧伤严重，接触面低落，则必须更换新触头。

（3）运动部分有卡阻现象，可拆开检修。

常用型号：———————————

UA16-30-10R切换电容接触器

UA26-30-10R切换电容接触器

新品瑞士ABB三极交流接触器AX09-30-10乐清市保顺电气有限公司现货销售。

品牌：ABB 型号：AX09-30-10

主触头：3A 辅助触头：1A

ABB低压控制产品具有完整的系列和齐全的品种，适用范围广泛，遍及各工业行业、自动化设备和大型基础设备，以及商业和民用建筑的设备控制。主要产品包括接触器、热过载继电器、软起动器、电动机起动器、智能电动机控制器、电子产品和继电器、按钮指示装置、接线端子、机械安全产品、工业连接器、行程开关和电流电压传感器等产品。各系列产品均已获得相应的全球认证，包括CCC认证、UL认证和CE认证等。能够轻松应对不同场合的应用要求，保证系统高效、安全、稳定和可靠运行。0577保2788顺2628

控制电动机和电源回路用3极接触器和过载继电器

有效控制，方能物尽其用

ABB可以提供丰富齐全的适用于简单及极端严酷环境的3极接触器，还可以提供具有特殊用途的接触器产品。其中AF接触器采用的是革新性技术，颠覆了传统的接触器使用方法，适用于全球各个地方和各种电网条件。微型接触器系列具有紧凑的外形尺寸和特殊连接方法。AS系列接触器性价比高，可以助您优化设备设计。对于接线端子类型，您可以选择螺钉、弹簧或环形接线片。总之，无论您需要哪种类型的接触器，ABB都能满足您的需求。

AX系列三极交流接触器136保3420顺7967

AX系列接触器结构紧凑、体积小、寿命长、工作稳定可靠、安装维护简单，接触器和过载继电器适用于建筑业和工业领域，如：电动机控制、保暖和通风、空调、水泵、明明和校正功率因数等。

1. 精确简便：全新设计的AX系列接触器，使现场的安装和使用更加简便。

2. 产品保护：AX接触器可以与起动器、过载继电器等元件直接连接并相互配合，简化了产品选型工作。

3. 易维护：185A以上的接触器，无需拆主进、出线，即可更换线圈和检查主触点，维护更安全，更省时。

4. 紧凑的尺寸：优化的接触器设计，缩小了产品安装尺寸，节省客户控制柜的使用空间。
