abb接触器参数说明
摘要：
I.接触器简介
A.接触器的作用
B.接触器的种类
II.ABB 接触器参数说明
A.额定电压
B.额定电流
C.额定功率
D.工作制种类
E.使用类别
III.ABB 接触器型号及含义
A.微型接触器
B.空气断路器
C.塑壳断路器
D.框架断路器
IV.接触器应用领域
A.建筑业
B.工业领域
C.电力行业
正文： ABB 接触器是一种用于控制电路的开关装置，具有很高的性能和稳定性。作为全球领先的工业自动化和电力技术供应商，ABB 接触器被广泛应用于各种领域。接下来，我们将详细介绍 ABB 接触器的参数说明以及应用领域。
一、接触器简介
接触器主要用于控制电动机和其他电感性负载，可以实现接通和分断电路的功能。根据工作原理和结构的不同，接触器可以分为多种类型，如电磁式接触器、真空接触器、空气接触器等。在实际应用中，根据负载的特性和工作环境的要求，选择合适的接触器是非常重要的。
二、ABB 接触器参数说明
1.额定电压：额定电压是指接触器能正常工作的电压值。不同的接触器型号具有不同的额定电压，用户在选择时需要根据实际应用需求进行选择。
2.额定电流：额定电流是指接触器在额定电压下能正常工作的电流值。额定电流的大小决定了接触器的负载能力，用户在选择时需要根据负载的大小进行选择。
3.额定功率：额定功率是指接触器在额定电压和额定电流下能承受的功率。额定功率反映了接触器的功率承受能力，用户在选择时需要根据负载的功率进行选择。
4.工作制种类：工作制种类是指接触器在正常工作条件下的工作方式。根据不同的工作制种类，接触器可以分为长期工作制、短时工作制和断续工作制等。
5.使用类别：使用类别是指接触器在实际应用中可能遇到的环境条件和使用要求。根据不同的使用类别，接触器可以分为标准型、防尘型、防水型等。 三、ABB 接触器型号及含义
A12-30-10接触器
1 / 3
品牌：ABB
型号：A12-30-10
辅助触头：1A
产品认证：CCC
ABB 系列交流接触器用于交流 50Hz 或 60Hz，额定绝缘电压为690-1000V，
在 AC-3 使用类别下额定工作电压为 380V 时的额定工作电流为 9A-400A。AF400-30-11 200kW线圈电压：48-130/110-250/250-500
主要结构及工作原理
1、接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，A9-A16采用自动灭弧，而A26-A110有U型的灭弧片置于躯壳中，形成封闭灭弧室灭弧好，飞弧距离为零。触头
采用抗熔焊及耐电磨损
的银基合金材料制成，导电性能好，寿命长，对环境无污染。铁芯采用E形结构，体积小。线圈的接线方
式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方
便。底座用玻璃纤维增强塑料制成，强度高，介电性能好。安装方式可以螺钉安装，也可以用导轨安装，
拆装方便迅速。导电部件不外露，安全性能好。 A12-30-10接触器
2 / 3
正常工作条件和安装条件
1、安装地点的海拔不超过2000M
2、周围空气温度不超过+40度，且其25H内的平均温度值不超过=35度，周围空气温度下限值为-5度
3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20
度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。
4、安装地点的污染等级为3级
5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%（见图）
正确的安装接线
注意接线端子标志：主电路1L1、3L2、5L3为进线端；2T1、4T2、6T3为出线端。常开辅助触头的进线端为
：13、23、33、43……常开辅助触头的出线端为：14、24、34、44……常闭辅助触头的进线端为：11、21
2

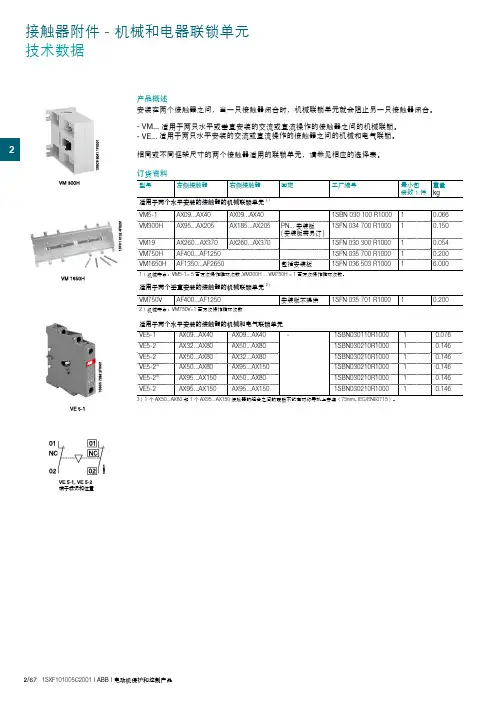

2/67 1SXF101005C2001 / ABB / 电动机保护和控制产品订
和机械和电气联锁单元百万次硬连接(未使用的螺钉端子应该被拧紧）推荐最大根据端子标记和位置带电缆夹螺钉百万次操作循环次数，
额定短时耐受电流V a.c.VA1 或 2xmm2次次/小时1 或 2xmm2和机械和电气联锁单元百万次硬连接(未使用的螺钉端子应该被拧紧）推荐最大根据端子标记和位置产品概述安装在两个接触器之间，当一只接触器闭合时，机械联锁单元就会阻止另一只接触器闭合。- VM...适用于两只水平或垂直安装的交流或直流操作的接触器之间的机械联锁。- VE...适用于两只水平安装的交流或直流操作的接触器之间的机械和电气联锁。相同或不同框架尺寸的两个接触器适用的联锁单元，请参见相应的选择表。订货资料型号左侧接触器右侧接触器 固定工厂编号最小包装数1件重量kg适用于两个水平安装的接触器的机械联锁单元1）VM5-1AX09...AX40AX09...AX401SBN 030 100 R100010.066VM300HAX95...AX205AX185...AX205PN...安装板(安装板需另订)1SFN 034 700 R100010.150VM19AX260...AX370AX260...AX3701SFN 030 300 R100010.054VM750HAF400...AF12501SFN 035 700 R100010.200VM1650HAF1350...AF2650包括安装板1SFN 036 503 R100016.0001）机械寿命：VM5-1= 5百万次操作循环次数,VM300H ... VM750H = 1百万次操作循环次数。适用于两个垂直安装的接触器的机械联锁单元2）VM750VAF400...AF1250安装板不提供1SFN 035 701 R100010.2002）机械寿命：VM750V=1百万次操作循环次数适用于两个水平安装的接触器的机械和电气联锁单元VE5-1AX09...AX40AX09...AX40-1SBN030110R100010.076VE5-2AX32...AX80AX50...AX801SBN030210R100010.146VE5-2AX50...AX80AX32...AX801SBN030210R100010.146VE5-23)AX50...AX80AX95...AX1501SBN030210R100010.146VE5-23)AX95...AX150AX50...AX801SBN030210R100010.146VE5-2AX95...AX150AX95...AX1501SBN030210R100010.1463）1个AX50...AX80和1个AX95...AX150接触器的组合之间的联锁不能在对称导轨上安装（75mm, IEC/EN60715）。接触器附件 - 机械和电器联锁单元技术数据
品牌：ABB 型号：A16-30-10
产品认证：CCC 辅助触头：1A
A系列接触器特点：
1、接线简单快速；
◆接线螺丝位于接触器的正面。
◆所有标识位于接触器的正面。
2、辅助回路安装维护简便；辅助回路端子位于前方，易于接线。
3、注重安全，标识清晰；
◆触及安全-板面防护等级为IP20
◆防止无意的手动操控
◆清晰的状态显示
◆即使没有选装端子罩也十分安全
◆所有技术参数均清晰印在面板上
4、大接触器的新设计；
◆端子与其他系统元件在同一水平
◆能完美地配合ABB的断路器，熔断开关和继电器的安装
A9～A110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V、额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。 符合标准：GB 14048.4、IEC 60947-4-1——0577-27882628
ABB交流接触器A9-30-10
ABB交流接触器A9-30-01
ABB交流接触器A12-30-10
ABB交流接触器A12-30-01
ABB交流接触器A16-30-10
ABB交流接触器A16-30-01
ABB交流接触器A26-30-10
ABB交流接触器A26-30-01
ABB交流接触器A30-30-10
ABB交流接触器A30-30-01
ABB交流接触器A40-30-10
ABB交流接触器A40-30-01
ABB交流接触器A50-30-11
ABB交流接触器A63-30-11
ABB交流接触器A75-30-11
ABB交流接触器A95-30-11
ABB交流接触器A110-30-11
ABB交流接触器A145-30-11
ABB交流接触器A185-30-11
ABB交流接触器A210-30-11
