abb断路器参数

  • 格式：docx
  • 大小：16.98 KB
  • 文档页数：1

第 1 页 共 1 页 abb断路器参数

【原创实用版】

目录

1.ABB 断路器的概述

2.ABB 断路器的参数分类

3.ABB 断路器的主要参数及其含义

4.ABB 断路器参数的选择与应用

正文

【概述】

ABB 是一家全球领先的电力和自动化技术公司，其生产的断路器广泛应用于各种电力系统和设备中，以保护电气设备免受过载、短路等故障的损害。为了满足不同应用场景的需求，ABB 提供了多种类型的断路器，每个类型的断路器都有其独特的参数。

【参数分类】

ABB 断路器的参数主要分为以下几类：

1.断路器类型：包括塑壳式断路器、框架式断路器、微型断路器等。

2.额定电压：指断路器能承受的最高电压。

3.额定电流：指断路器在正常工作条件下允许通过的最大电流。

4.短时耐受电流：指断路器在短时间内能承受的最大电流，通常用于评估断路器在短路情况下的承受能力。

5.峰值耐受电流：指断路器能瞬间承受的最大电流，也是评估断路器在短路情况下的重要参数。

6.断路能力：指断路器在分断故障电流时的能力，与短时耐受电流和峰值耐受电流密切相关。

7.保护类型：包括过载保护、短路保护、接地保护等。

【主要参数及其含义】

1.断路器类型：根据应用场景和设备需求选择合适的断路器类型，如塑壳式断路器适用于低压配电系统，框架式断路器适用于高压电力系统等。

2.额定电压和电流：选择与电气设备相匹配的额定电压和电流参数，以确保断路器能正常工作。

3.短时耐受电流和峰值耐受电流：根据电气设备的短时耐受电流和峰值耐受电流选择相应的断路器参数，以保证在短路情况下断路器能迅速分断故障电流。

4.断路能力：根据电气设备的最大负载电流选择合适的断路能力，以确保在分断故障电流时断路器能安全、可靠地工作。

5.保护类型：根据电气设备的保护需求选择合适的保护类型，如过载保护、短路保护、接地保护等。

【参数选择与应用】

在选择 ABB 断路器参数时，应根据实际应用场景和设备需求进行选择，以确保断路器能正常、安全地工作。在选择过程中，可参考产品说明书、技术规范等资料，或咨询专业人士以获取更准确的建议。

总之，了解 ABB 断路器的参数及其含义对于正确选择和使用断路器至关重要。

合集下载

ABB断路器参数调试讲义教学提纲

ABB断路器参数调试讲义教学提纲

ABB断路器参数调试讲义 ABB断路器参数调试讲义

电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：

一、ABB塑壳断路器过流、过载旋钮设置说明：

1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：

MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A; 过流调过载调MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；

MAX（9）档—4000A;

2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：

MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;

MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;

MAX（9）档—400A;

二、ABB断路器机型设置说明

机型号 供电电压（V） 油泵功率（KW） 系统电流值 断路器参数设置

断路器容量 过载值调整 过流值调整

EBZ100型 380 55 115.0 400A 1档 1档

EBZ132型 380 55 134.0 400A 1档 1档

380 75 143.5 400A 1档 1档

EBZ160型 380 75 159.7 400A 1档 1档

380 90 171.4 400A 1档 1档

380 110 181.7 400A 1档 1档

EBZ200型 380 110 206.1 400A 3档 1档

380 132 218.1 400A 4档 1档

EBZ200H型 380 110 206.1 400A 3档 1档

abb开关选择表

abb开关选择表

1 ABB开关选择表

一、E系列框架断路器

1 框架开关的额定电流：

E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)

E2：Iu= 1250 1600 2000A (B、N、L)

E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L)

E4：Iu= 3200 4000A (S、H)

E6：Iu= 3200 4000 5000 6300A (H、V)

2 分断能力

B：40kA

N：63kA

S：75kA

H：100kA

L：130kA

V：150kA

说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式

W：抽出式 F：固定式

4 脱扣器额定电流(Ir)可选：(A)

E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：

1) PR111/P-LI：拨码式 两段保护

PR111/P-LSI：拨码式，三段保护

PR111/P-LSIG：拨码式，四段保护

其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护

PR112/P-LSIG：数显式，四段保护

3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统

PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统

6 微处理器保护脱扣器整定范围：

对于PR111/P保护脱扣器：

过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为

0.1。

ABB断路器参数调试讲义全

ABB断路器参数调试讲义全

范文 范例 指导 参考

学习 资料 整理 分享 ABB断路器参数调试讲义

电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：

一、ABB塑壳断路器过流、过载旋钮设置说明：

1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：

MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;

MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮 过载调节旋钮 范文 范例 指导 参考

学习 资料 整理 分享 —3750A；

MAX（9）档—4000A;

2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：

MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;

MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;

MAX（9）档—400A;

二、ABB断路器机型设置说明

机型号 供电电压（V） 油泵功率（KW） 系统电流值 断路器参数设置

断路器容量 过载值调整 过流值调整

EBZ100型 380 55 115.0 400A 1档 1档

真空断路器参数-ABB

真空断路器参数-ABB

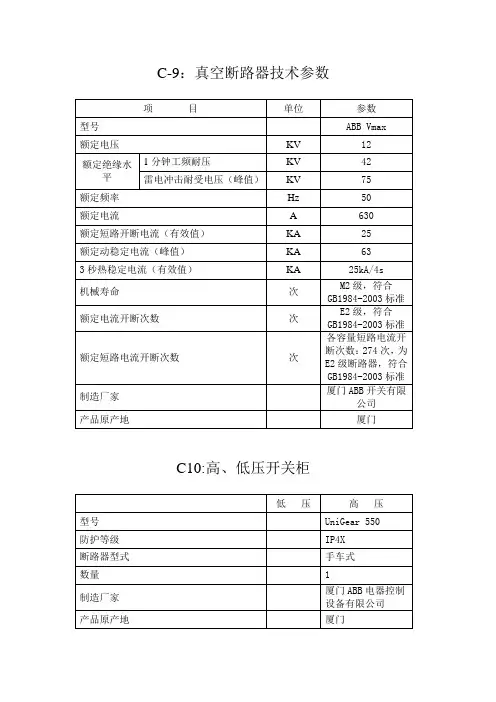

C-9：真空断路器技术参数

项 目 单位 参数

型号 ABB Vmax

额定电压 KV 12

额定绝缘水平 1分钟工频耐压 KV 42

雷电冲击耐受电压（峰值） KV 75

额定频率 Hz 50

额定电流 A 630

额定短路开断电流（有效值） KA 25

额定动稳定电流（峰值） KA 63

3秒热稳定电流（有效值） KA 25kA/4s

机械寿命 次 M2级，符合GB1984-2003标准

额定电流开断次数 次 E2级，符合GB1984-2003标准

额定短路电流开断次数 次 各容量短路电流开断次数：274次，为E2级断路器，符合GB1984-2003标准

制造厂家 厦门ABB开关有限公司

产品原产地 厦门

C10:高、低压开关柜

低 压 高 压

型号 UniGear 550

防护等级 IP4X

断路器型式 手车式

数量 1

制造厂家 厦门ABB电器控制设备有限公司

产品原产地 厦门
