光电测距三角高程测量方法光电测距是一种利用光学原理进行测距的方法,广泛应用于工程测量中。
光电测距的原理是利用光的传播速度以及光电传感器接收光信号的时间差来计算目标距离的方法。
光电测距主要分为直接测量法和间接测量法两种方法。
其中,三角高程测量方法属于间接测量法。
三角高程测量方法是一种基于三角形相似原理的测量方法。
它的原理是利用两个测站的测距数据和测站之间的高程差来计算目标的高程。
具体的步骤如下:1.设置两个测站:在测量区域内选择两个测站点,并在测站点上架设光电测距设备。
2.测距:测量两个测站点与目标点之间的距离。
在光电测距设备上启动测距功能,记录两个测站点到目标点的距离。
3.测高差:在一个测站点上,利用水准仪测量该测站与另一个测站之间的高程差。
水准仪的使用是为了避免在水平线上发生误差。
4.计算高程:根据测距和测高差的数据,利用三角形相似原理进行计算,得出目标点的高程。
三角高程测量方法相对于直接测量法来说,具有测量距离较远和在复杂地形中工作的优势。
不过,它也有一些限制。
首先,三角高程测量方法需要有多个测站点,并且这些测站点之间的视线要畅通才能进行测量。
其次,测站点之间的高程差不能太大,否则会影响测量精度。
在实际应用中,三角高程测量方法被广泛应用于地质勘探、海洋测量、建筑测量等领域。
在地质勘探中,三角高程测量方法可以用于测量山体的高程,进而进行地质构造的分析和研究。
在海洋测量中,三角高程测量方法可以用于测量浮标的高度,进而进行海洋流速的测量。
在建筑测量中,三角高程测量方法可以用于测量建筑物的高程,进而控制建筑物的水平度。
总结来说,光电测距三角高程测量方法是一种基于三角形相似原理的测量方法,它利用测站之间的距离数据和测站之间的高程差来计算目标的高程。
这种方法广泛应用于地质勘探、海洋测量、建筑测量等领域,具有测量距离较远和在复杂地形中工作的优势。
不过,在进行测量时需要注意测站点之间的视线畅通以及测站之间的高程差不能太大。
光电测量技术的原理与应用光电测量技术是指利用光电效应、光散射、光吸收等原理进行测量的技术,广泛应用于各个领域。
本文将从基本原理、常见应用以及未来发展趋势等方面来介绍光电测量技术。
一、基本原理光电测量技术主要依赖其中的光电效应原理,即在光的作用下,物质会发生电离或产生电流的现象。
这种效应广泛应用于光电探测器,例如光电二极管和光敏电阻。
当光照射到光电二极管上时,电二极管中的P型区域将变为N型,产生电流。
根据光电二极管能够感应的光的波长不同,可以用于不同波长范围的测量。
二、应用领域1. 光电测距光电测距是光电测量技术中最常见和基础的应用之一。
通过利用光电二极管对距离的精确度和速度的快速响应特点,可以实现高精度的距离测量。
这种技术被广泛应用于机器人导航、工业自动化和测量等领域。
2. 光电测温光电测温技术利用了物体在不同温度下辐射热量的差异。
通过测量物体辐射出的热量,并利用光电探测器将其转化为电信号,可以实现非接触式的温度测量。
这种技术在医疗、科研和工业检测等领域中得到广泛应用。
3. 光电测速光电测速是一种常见的应用,可以用于测量物体的速度。
通过光电二极管对光源和物体的运动进行测量,可以获得物体的速度信息。
这种技术广泛应用于交通监控、运动测量以及流体力学研究等领域。
4. 光电测量传感器光电测量传感器是一种基于光电原理的传感器,可以实现对物理量、化学物质和生物分子等的测量。
例如,光电测量传感器可以用于测量气体浓度、液体浊度和火焰强度等。
这种传感器在环境监测、生物医学和工业检测等领域得到广泛应用。
三、发展趋势1. 微型化和高灵敏度随着科技的不断发展,人们对小型和高灵敏度的光电测量技术的需求越来越高。
未来的光电测量技术将会越来越注重器件的微型化和灵敏度的提高,以满足各种需要。
2. 多功能集成未来的光电测量技术将会趋向于多功能集成。
传感器在测量过程中可以同时测量多个物理量,并能够进行实时分析和反馈。
这样可以大大提高测量效率和准确性。
光电测距三角高程测量方法高程控制测量光电测距是一种利用光电原理进行测量的方法,它可以通过测量物体与仪器之间的光信号来确定物体的距离。
在地理测量中,光电测距被广泛应用于三角高程测量中的高程控制测量。
三角高程测量是一种利用三角形的几何关系来测量物体高程的方法。
在高程控制测量中,我们需要确定某一基准点的高程,并通过测量其他点与该基准点之间的高差来计算出其他点的高程。
而光电测距作为一种高精度、高效率的测量方法,可以为三角高程测量提供准确的距离数据,从而实现高程控制测量的精确性和可靠性。
在光电测距三角高程测量方法中,首先需要选取合适的测量仪器和设备。
一般来说,我们可以选择激光测距仪作为测量仪器,因为激光测距仪具有高测量精度、快速测量速度和远距离测量能力等优点。
在进行三角高程测量之前,我们需要建立一个测量网,确定基准点和待测点的位置关系。
在建立测量网时,我们可以利用全站仪进行测量,测量基准点的坐标和高程,并将其作为测量网的起点。
然后,利用全站仪测量其他待测点与基准点之间的坐标和高程,确定各个待测点的位置关系。
接下来,我们可以开始进行光电测距三角高程测量。
首先,将激光测距仪安装在基准点上,并对准待测点。
然后,通过激光测距仪发射出的激光束,测量出基准点与待测点之间的距离。
在测量过程中,激光测距仪会自动记录下测量值,并通过内置的算法计算出距离数据。
测量完成后,我们可以利用三角形的几何关系来计算出待测点的高程。
根据三角形的高度定理,我们可以得到高程差与距离之间的关系。
通过将测得的距离值代入计算公式中,即可得到待测点的高程。
需要注意的是,在进行光电测距三角高程测量时,我们需要考虑一些误差因素对测量结果的影响。
例如,大气折射误差、仪器误差和观测误差等都会对测量结果产生一定的影响。
因此,在实际测量中,我们需要根据具体情况进行误差分析和修正,以确保测量结果的准确性和可靠性。
总的来说,光电测距三角高程测量方法是一种高精度、高效率的测量方法,可以为高程控制测量提供准确的距离数据。
光电测距导线测量技术实施方案引言:光电测距导线测量技术是一种通过使用光电传感器和导线进行测量的非接触式测量技术。
它可以广泛应用于测量距离、测量位移、测量速度等领域。
本实施方案将详细介绍光电测距导线测量技术的原理、具体实施步骤以及相关注意事项,以便更好地应用于实际工程项目。
一、技术原理:光电测距导线测量技术基于光电传感器的原理实现。
光电传感器是一种能够将接收到的光信号转化为电信号的传感器。
当光线通过导线时,由于导线的折射和反射,光线的强弱会发生变化。
利用光电传感器可以感受到这种变化并将其转化为电信号。
通过测量电信号的强度,我们可以得到导线的距离、位移或速度等信息。
二、实施步骤:1.准备工作:(1)选购适用的光电传感器和导线;(2)根据具体需求,设计并搭建测试平台。
2.连接光电传感器和导线:(1)将光电传感器与测试平台连接,确保连接稳定可靠;(2)将导线与光电传感器相连,保持导线与光线的垂直交叉。
3.完成校准:(1)使用标准测量仪器测量导线准确的距离、位移或速度等数值;(2)根据标准值和实际测量值的差异,对光电传感器进行校准,使其输出的电信号与实际数值相符。
4.开始测量:(1)通过控制测试平台,让导线沿着所需测量的距离、位移或速度运动;(2)光电传感器将感受到光线的变化,并将其转化为电信号;(3)通过获取电信号的强度,计算出具体的距离、位移或速度等数值。
5.结果分析和数据处理:(1)获取测量结果,记录测量数据;(2)根据实际需求,进行结果分析和数据处理,如数据拟合、平均值计算等。
三、注意事项:1.选择合适的光电传感器和导线,确保其性能和质量符合测量要求;2.在搭建测试平台时,保持光电传感器与导线的连接稳定可靠,确保测量的准确性;3.在进行测量前,必须对光电传感器进行校准,确保其输出的电信号与实际数值相符;4.测量过程中,尽量消除外界干扰,保持测量环境的稳定性;5.对测量结果进行数据分析和处理时,要注意排除异常数据和误差。

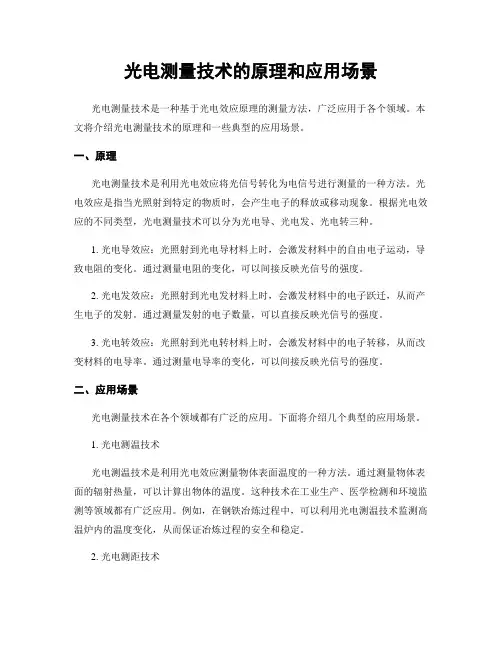

光电测量技术的原理和应用场景光电测量技术是一种基于光电效应原理的测量方法,广泛应用于各个领域。
本文将介绍光电测量技术的原理和一些典型的应用场景。
一、原理光电测量技术是利用光电效应将光信号转化为电信号进行测量的一种方法。
光电效应是指当光照射到特定的物质时,会产生电子的释放或移动现象。
根据光电效应的不同类型,光电测量技术可以分为光电导、光电发、光电转三种。
1. 光电导效应:光照射到光电导材料上时,会激发材料中的自由电子运动,导致电阻的变化。
通过测量电阻的变化,可以间接反映光信号的强度。
2. 光电发效应:光照射到光电发材料上时,会激发材料中的电子跃迁,从而产生电子的发射。
通过测量发射的电子数量,可以直接反映光信号的强度。
3. 光电转效应:光照射到光电转材料上时,会激发材料中的电子转移,从而改变材料的电导率。
通过测量电导率的变化,可以间接反映光信号的强度。
二、应用场景光电测量技术在各个领域都有广泛的应用。
下面将介绍几个典型的应用场景。
1. 光电测温技术光电测温技术是利用光电效应测量物体表面温度的一种方法。
通过测量物体表面的辐射热量,可以计算出物体的温度。
这种技术在工业生产、医学检测和环境监测等领域都有广泛应用。
例如,在钢铁冶炼过程中,可以利用光电测温技术监测高温炉内的温度变化,从而保证冶炼过程的安全和稳定。
2. 光电测距技术光电测距技术是利用光电效应测量物体距离的一种方法。
通过发射一束激光束,测量激光束到达物体表面和返回的时间差,可以计算出物体的距离。
这种技术在机器人导航、航天测量和地质勘探等领域都有应用。
例如,在机器人导航中,可以利用光电测距技术实时测量机器人与障碍物之间的距离,从而避免机器人与障碍物的碰撞。
3. 光电测量应力技术光电测量应力技术是利用光电效应测量物体应力的一种方法。
通过测量物体表面的应变,可以推算出物体的应力。
这种技术在材料力学分析和结构安全评估等领域都有应用。
例如,在航空航天领域,可以利用光电测量应力技术对飞机的机翼和机身进行应力监测,从而确保飞机的安全飞行。
光电测距导线测量技术实施方案(细则)一.测区情况及相关补充作业.1.本测区的所有经检测合格的C,D,E,I级点作为本工程平面II级控制起算点,测区内的已知四等(5秒)点不可直接作为起算点,若作为起算点需经GPS联测(将其精度定位于GPS-E级或导线I级)或导线布测(精度为I级导线)。
2.本测区的所有已知III,IV等水准点(系1985国家高程基准)可以作为高程起算。
二.测量实施规范.1.城市测量规范(C118/99)2.工程测量规范(GB50026/93)3.本工程技术设计书.三.总体技术要求.1. 导线测量过程的具体技术要求光电测距导线的主要技术要求应符合表一二三的规定。
注:*.2C互差概念及计算:一测回同一方向的盘左读数L与盘右读数R±180°之差,即 2C=L-(R±180°)。
2.其它相关参数要求.每条边量测测站一端的气象数据。
温度取位至0.5℃,气压取位至100pa或1mmHg (所使用的气象仪器应在检定的使用有效期内)。
导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改正计算。
导线边长通过两点间高差进行倾斜改正,按“城市规范”第2.4.10和2.4.11条执行。
按“城市规范”第2.4.12条进行测距边水平距离的高程归化和投影改化。
导线边距离观测记录要求清晰、整洁,原始观测数据的更改应符合“城市规范”第2.6.3条的规定,记录、计算取位至1mm。
3.光电测距导线测量的主要技术要求应符合表4.1.5的规定(1)导线级别可根据测区面积、高级控制点的密度、地物疏密程度等具体条件,适当选用。
(2)导线用作首级控制时,宜布设成整体环形网,用作加密时,可布设为单一附合导线、结点网或环形网。
相邻边长之比不宜超过1:3。
(3)当导线平均边长较短时,应控制导线边的条数不超过12条,否则应提高测角精度。
5. 图根控制测量可使用GPS测量、图根导线、极坐标法和交会等方法布设。
光电测量技术在测绘中的应用与实践引言测绘作为一门重要的地理科学和技术,在各个领域都发挥着重要的作用。
光电测量技术作为其中一种测量手段,被广泛应用于测绘领域。
本文将探讨光电测量技术在测绘中的应用与实践。
光电测量技术简介光电测量技术是一种利用光线和电子器件进行测量的方法。
它主要包括遥感、卫星定位、摄影测量和激光测距等技术。
这些技术可以通过获取目标反射、发射或传输的能量信息,进行距离、角度和位置等测量。
光电测量技术在航空测绘中的应用航空测绘是利用飞行器获取地面地物信息的一种测绘方式。
光电测量技术在航空测绘中具有广泛的应用。
例如,利用航空摄影测量技术可以获取大面积的地理信息,包括地面的高程、地物的位置和形状等。
而遥感技术可以通过获取地球表面的电磁辐射信息,实现对区域的遥感观测和监测。
光电测量技术在地面测绘中的应用地面测绘是通过在地面上进行测量,获取地理信息的一种测绘方式。
光电测量技术在地面测绘中也有广泛的应用。
例如,利用激光测距技术可以实现对地物的高精度测量,包括建筑物、道路和地形等。
此外,卫星定位技术也可以用于地面测绘中的定位和导航。
光电测量技术在海洋测绘中的应用海洋测绘是利用海洋船舶和其他工具获取海洋地理信息的一种测绘方式。
光电测量技术在海洋测绘中也有重要的应用。
例如,利用水下激光和声纳测距技术可以实现对海底地形的精确测量,包括海底地形的高程和形状等。
此外,卫星遥感技术也可以用于海洋测绘中的海洋监测和调查。
光电测量技术的挑战与未来发展方向尽管光电测量技术在测绘中已经取得了一定的成就,但仍然存在一些挑战。
首先,光电测量技术的设备和方法需要不断发展和改进,以提高其测量精度和效率。
其次,由于地球表面的复杂性,光电测量技术在某些地方和环境中可能会受到限制。
然而,随着科技的不断进步,光电测量技术也将有着更广阔的应用前景。
例如,随着无人机技术的快速发展,光电测量技术可以更加灵活地应用于各个领域。
此外,随着人工智能和大数据的兴起,光电测量技术也可以结合这些新兴技术,实现更精确和高效的测绘。

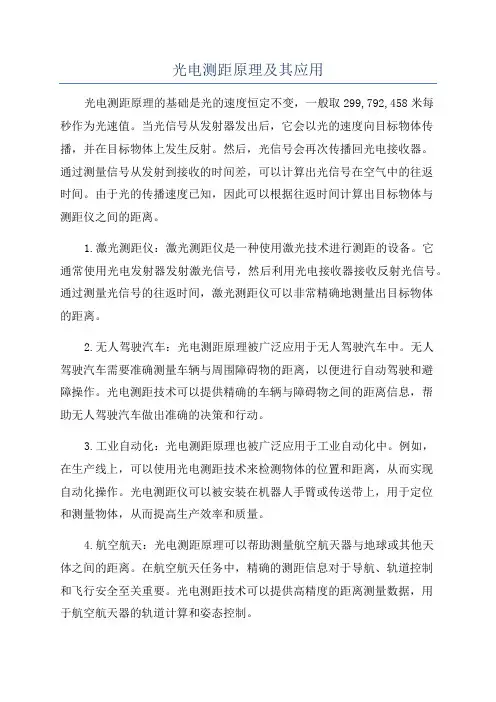

光电测距原理及其应用光电测距原理的基础是光的速度恒定不变,一般取299,792,458米每秒作为光速值。
当光信号从发射器发出后,它会以光的速度向目标物体传播,并在目标物体上发生反射。
然后,光信号会再次传播回光电接收器。
通过测量信号从发射到接收的时间差,可以计算出光信号在空气中的往返时间。
由于光的传播速度已知,因此可以根据往返时间计算出目标物体与测距仪之间的距离。
1.激光测距仪:激光测距仪是一种使用激光技术进行测距的设备。
它通常使用光电发射器发射激光信号,然后利用光电接收器接收反射光信号。
通过测量光信号的往返时间,激光测距仪可以非常精确地测量出目标物体的距离。
2.无人驾驶汽车:光电测距原理被广泛应用于无人驾驶汽车中。
无人驾驶汽车需要准确测量车辆与周围障碍物的距离,以便进行自动驾驶和避障操作。
光电测距技术可以提供精确的车辆与障碍物之间的距离信息,帮助无人驾驶汽车做出准确的决策和行动。
3.工业自动化:光电测距原理也被广泛应用于工业自动化中。
例如,在生产线上,可以使用光电测距技术来检测物体的位置和距离,从而实现自动化操作。
光电测距仪可以被安装在机器人手臂或传送带上,用于定位和测量物体,从而提高生产效率和质量。
4.航空航天:光电测距原理可以帮助测量航空航天器与地球或其他天体之间的距离。
在航空航天任务中,精确的测距信息对于导航、轨道控制和飞行安全至关重要。
光电测距技术可以提供高精度的距离测量数据,用于航空航天器的轨道计算和姿态控制。
总而言之,光电测距原理是一种利用光信号的传播速度来测量距离的原理。
它在各个领域都有广泛的应用,包括激光测距仪、无人驾驶汽车、工业自动化和航空航天。
通过准确测量目标物体与测距仪之间的距离,光电测距技术可以帮助人们实现更高效、更安全的操作。
光电测距三角高程在隧道高程控制中的应用工程建设不仅需要确定结构物的平面位置,还需要结构物的高度信息,所以测量控制是高程与平面这两不可分割的部分的组合。
目前根据测量方法不同对高程测量的划分有直接测量和间接测量两种方法,用水准测量的方法测定地面两点之间的高差后,即可由己知高程点求得另一点的高程,这种方法称直接测量。
应用这种方法求地面点的高程其精度较高,普遍用于建立高程控制网及工程测量中测定地面点的高程位置。
三角高程测量是在测站点上安置仪器,观测照准点目标的垂直角和它们之间的距离,计算测站点与照准点之间的高差的测量方法,该方法属间接测量法。
随着高精度的测距仪的普及,会越来越多的利用光电测距三角高程来代替水准测量建立高程控制网,大大的加快测量的进度,节省时间和劳动力成本。
本文采用TOPCON9000A型高精度全站仪,使用光电测距三角高程的方法,在复杂的隧道施工环境中作了实际应用。
标签:三角高程;中间设站;高程控制;隧道一、引言传统几何水准测量精度虽然比较高,但是其测量工作量大,速度慢,所需测量人员多,特别是对于地面高低起伏较大或不便于作水准测量的地区,用这种方法测定地面点的高程速度缓慢,有时甚至非常困难。
一百多年以前,三角高程测量是测定高差的主要方法。
自水准测量方法出现以后,它已经退居次要地位。
但因其作业简单,在山区和丘陵地区仍得到广泛应用。
现在随着测量技术的发展与测量仪器质量的进步,三角高程测量的应用变得越来越重要,研究也越来越深入。
三角高程测量以其简便灵活、省时省力省资金、受地形条件限制较少的优势,正在逐步代替一定范围内的水准测量工作。
众所周知,三角高程测量精度主要受竖直角测量精度和测距精度的限制,同时还受大气折光、地球曲率等因素的影响。
要想三角高程在一定程度上替代等内水准,提高三角高程的测量精度和可靠性成为其首要任务。
二、传统的隧道高程控制—几何水准测量几何水准测量,是用水准仪(包括光学水准仪和电子水准仪)和水准尺测定地面上两点间高差的方法。
光电测距高程测量操作流程一、前期准备。
咱要进行光电测距高程测量呀,那前期准备可不能马虎。
这就像出门旅行,得把东西都带齐喽。
测量仪器是关键。
光电测距仪得好好检查,看看各个部件是不是都正常,有没有损坏的地方。
这仪器就像咱的宝贝武器,要是有个闪失,测量可就进行不下去啦。
电池也要充满电,可别到了测量一半的时候没电了,那就尴尬得像表演节目突然忘词一样。
还有棱镜,这也是个重要角色。
要保证棱镜干净整洁,要是上面脏脏的,那测量出来的数据可能就像被蒙上了一层雾,不准确啦。
另外,记录表格也不能忘。
这就好比是咱测量旅程的小账本,要把测量过程中的各种数据都清楚地记在上面。
找个小本子,或者用电子表格也行,只要方便记录就好。
二、测量站点选择。
接下来就是选择测量站点啦。
这可有点像选房子,要找个好位置。
站点要选在视野开阔的地方。
你想啊,如果周围都是障碍物,光电测距仪的视线都被挡住了,还怎么测量远处的高程呀。
就像你想看看远方的风景,结果前面全是高楼大厦,啥也看不见。
而且站点要尽量稳定。
要是选在一个摇摇晃晃的地方,比如刚铺好还没压实的土堆上,那测量的时候仪器也跟着晃悠,数据肯定不准。
这就好比在船上写字,船一直晃,字能写好吗?还有哦,要考虑到测量的方便性。
站点到待测点之间最好没有太多干扰因素,比如大片的水域或者特别复杂的地形。
要是有,那测量起来可就费劲了,就像在荆棘丛里走路,磕磕绊绊的。
三、仪器安置。
好啦,站点选好之后,就要安置仪器了。
先把光电测距仪稳稳地放在站点上。
要调整好仪器的水平,这就像把桌子放平稳一样重要。
要是仪器歪歪扭扭的,那测量出来的高程数据肯定也是歪的。
可以通过仪器上的水平气泡来调整,让气泡在中间,就像让小珠子待在碗底一样。
然后把仪器对准棱镜。
这个过程要细心一点,就像拿枪瞄准目标一样。
要是没对准,那测距就不准啦。
可以通过仪器上的瞄准镜来调整方向,直到清晰地看到棱镜为止。
四、测量操作。
开始测量啦,这可是最关键的部分。
先进行距离测量。
光电测距法在测绘中的应用技巧光电测距法是一种常用于测绘中的测距技术,通过利用光纤传感器或激光测距仪等设备,实现对目标物体距离的准确测量。
本文将探讨光电测距法在测绘领域中的应用技巧。
一、光电测距法的基本原理光电测距法利用光信号的传播速度与距离之间的关系,通过测量光信号的传播时间,从而求得目标物体与测距仪之间的距离。
光电测距法可分为主动式和被动式两种方式。
主动式光电测距法是指通过设备自身发射光信号,然后测量光信号的传播时间来计算距离。
常见的主动式光电测距设备有激光测距仪、光纤传感器等。
这种方式测量的距离准确度较高,适用于在测绘中对地面点或建筑物进行定位和勘测。
被动式光电测距法则是通过接收外界光信号,再根据光信号的传播时间计算距离。
被动式光电测距法广泛应用于测绘中的遥感和地质勘探等领域,有效地提高了测绘工作的效率和准确性。
二、光电测距法在地图绘制中的应用技巧在地图绘制中,光电测距法作为一种精准的测距方式,可以提供准确的地理信息,为地图绘制提供了重要的基础数据。
以下将从地形测量、三角剖分、建筑物测绘和地图更新等方面介绍光电测距法的应用技巧。
地形测量是制作地图的基础工作之一,而光电测距法能够准确测量地面点与地面点之间的距离,因此可以用于测量地形的高差和倾斜角度。
在地形测量中,可以利用激光测距仪等设备进行地面高程和坡度的测量,有效绘制出地形等高线和地形剖面图。
三角剖分是绘制地图的另一重要环节,通过光电测距法可以获取地面特征点之间的距离信息,从而确定三角形的边长和角度。
在进行三角剖分时,可以使用光纤传感器等设备对地图上的特征点进行测量,然后利用测得的距离数据进行三角形的创建和定位,进而绘制出地图的基本框架。
建筑物测绘则是城市规划和地图绘制中的重要任务之一。
光电测距法可以用于测量建筑物的高度、宽度和体积等关键参数。
利用激光测距仪等设备对建筑物进行精准测量,可以得到与建筑物相关的空间坐标数据,为城市规划和地图绘制提供参考。
光电测距仪测量操作标准和行为规范光电测距仪测量操作标准和行为规范一、使用光电测距仪测量的基本要求1、使用的测量设备必需有计量准用标记。
2、若使用带有计量限用标记的测量设备,则必需在限用范围或降级使用的范围内使用。
3、严禁使用带有计量禁用标记或无标记的测量设备进行测量。
4、测线宜高出地面和离开障碍物1.5米以上,对精度要求较低的测距边可适当放宽,以削减折光影响。
5、测距时测线上不应有反光物体。
6、测线避开通过吸热、散热不同的地区,如散热塔、烟窗和较宽水面的上空。
若无法避开时,应把测线高度提高到2米以上,并选择有利的观测时间,以减弱大气折射的影响。
7、测站应避开受电、磁场干扰的地方,应离开高压线5米以外;若测线与高压线平行时,测线应离开高压线2米以上。
8、在大气稳定和成像清楚的条件下观测,雾、雨、雪及大风天气不宜观测,在井下工作时,应选择在巷道里粉尘较少、通视条件较好的时间内进行。
9、避开暴晒、淋湿仪器,严禁测距仪的镜头对向太阳,在剧烈的阳光下测量时,务必在伞的掩遮下进行。
在井下工作时,仪器应尽量架设在顶板无淋水、且支护较好的地方。
10、架设仪器后,测站、镜站不准离人,测距时手机、对讲机应远离测线使用。
11、测距前,应预先打开温度计和气压计,并将温度计悬挂在离地面1.5米左右的高处,气压计置平,放置地点应通风良好且不受阳光直射。
12、仪器在搬运过程中应轻拿轻放,仪器箱上严禁坐人。
携带仪器人员在乘坐运输车辆时,应把仪器放在腿上或抱在怀里,严禁把仪器直接放在车厢地面或硬座位上。
13、严禁将测距仪直接放在地上,以免损伤主机底部的电池连接部及座架等。
14、在测量现场移动时,应把测距仪从经纬仪上取下后再搬运。
15、长期不使用时,应将内藏式电池由主机上取下,由主机取出内藏式电池时,必需先关闭电源。
16、测量任务完成后,应把仪器擦拭洁净,装入仪器箱中送入仪器室保存。
若仪器受潮,应凉干后再装箱。
17、在井下使用光电测距仪,应严格遵守《煤矿平安规范》的有关规定。
光电测距三角高程测量方法光电测距是一种利用光电测量原理进行测距的方法。
光电测距三角高程测量方法是利用光电测距仪和三角测量原理来测量地面上某一点的高程。
在进行光电测距三角高程测量前,首先需要确定测量点和测量基线。
测量点是指需要测量其高程的地面上的点,而测量基线是指从测量点到光电测距仪的直线距离。
测量基线的长度要足够长,以确保测量的精度。
测量过程中,先将光电测距仪放置在已知高程点上,并将其与所测点之间的测量基线测量出来。
然后,将光电测距仪对准所测点,通过光电测距仪测得的斜距和水平距离,再结合已知的测量基线长度,利用三角函数计算出所测点的高程。
在进行光电测距三角高程测量时,需要注意以下几点:1. 测量条件要合适。
测量时要保持光电测距仪与测量点之间的视线畅通,避免有遮挡物影响测量结果。
同时,要选择在天气晴朗、光照充足的情况下进行测量,以保证测量的准确性。
2. 测量精度要高。
测量基线的长度和测量仪器的精度都会影响到测量结果的准确性。
测量基线的长度越长,测量精度越高;而测量仪器的精度越高,测量结果的误差越小。
因此,在实际测量中,应选择适当的测量基线长度和高精度的光电测距仪,以提高测量的精度。
3. 数据处理要准确。
在测量完成后,需要对测量得到的数据进行处理,以得到最终的高程结果。
数据处理过程中,要保证计算准确,避免计算错误导致的测量误差。
光电测距三角高程测量方法在工程测量和地质勘探等领域具有广泛的应用。
通过该方法,可以快速、准确地测量地面上各点的高程,为工程建设和地质研究提供了重要的参考数据。
光电测距三角高程测量方法是一种利用光电测量原理进行测距的方法,通过测量基线和光电测距仪测得的斜距和水平距离,结合三角函数计算出所测点的高程。
在实际应用中,需要注意测量条件、测量精度和数据处理的准确性,以提高测量的精度和准确性。
该方法在工程测量和地质勘探中具有重要的应用价值。
光电测距三角高程测量方法高程控制测量光电测距三角高程测量方法是一种基于光电测距技术的高程测量方法,通过测量物体与测量仪器之间的距离差,来计算出物体的高程。
该方法常用于土地测量、建筑工程和地质勘探等领域。
在光电测距三角高程测量方法中,测量仪器通常由一个发射器和一个接收器组成。
发射器发出一束光,并通过反射回来的光信号来计算物体与仪器之间的距离。
在进行高程控制测量时,需要事先确定一个已知高程点,作为参考点,从而建立一个高程控制网络。
测量过程中,首先需要设置一个基线,即已知高程点与待测高程点之间的直线距离。
然后,在待测高程点处设置一个测量仪器,将发射器和接收器对准目标物体。
发射器发出一束光,并在目标物体上产生一个反射点。
接收器接收到反射回来的光信号,并通过测量光信号的时间差来计算出物体与仪器之间的距离。
接下来,需要进行三角高程测量。
首先,在已知高程点处设置一个测量仪器,将发射器和接收器对准目标物体。
同样地,发射器发出一束光,并在目标物体上产生一个反射点。
接收器接收到反射回来的光信号,并通过测量光信号的时间差来计算出物体与仪器之间的距离。
然后,通过比较已知高程点与待测高程点的测量结果,可以计算出两个测量仪器之间的高程差。
这样,就可以根据已知高程点的高程值和测得的高程差来计算出待测高程点的高程值。
通过重复这个过程,可以建立一个高程控制网络,并进行高程控制测量。
在实际应用中,光电测距三角高程测量方法具有许多优点。
首先,它可以实现非接触式测量,无需接触物体即可测量其高程,从而避免了测量过程中可能引起的误差。
其次,该方法测量精度高,可以达到亚毫米级别的精度要求。
此外,该方法适用于不同的测量距离范围,可以测量几米到几百米的距离。
然而,光电测距三角高程测量方法也存在一些限制。
首先,该方法对环境光的干扰较为敏感,需要在光照条件良好的环境下进行测量。
其次,该方法在长距离测量时,由于大气折射的影响,测量结果可能存在一定的误差。
使用光电测距仪进行测量与定位光电测距仪是一种常见的测量与定位工具,它利用光电传感器的原理进行测量和定位操作。
本文将介绍光电测距仪的原理、应用和发展前景。
光电测距仪通过发射和接收光信号来测量目标物体与传感器之间的距离。
它利用光的速度极高的特性,能够实时准确地测量目标物体与传感器之间的距离。
它可以应用于各种场景,如工业生产、机器人导航、室内定位等。
在工业生产中,光电测距仪广泛用于测量物体的尺寸和距离。
例如,当我们需要精确测量一根金属杆的长度时,可以将光电测距仪对准金属杆的两端,通过测量光的传播时间来得出长度。
同时,它还可以用于测量物体的位置,实现自动化生产线中物体的定位和拾取操作。
在机器人导航领域,光电测距仪也发挥着重要作用。
机器人常常需要通过测量和定位来进行运动规划和路径规划。
通过安装光电测距仪,机器人可以实时感知周围环境中物体的位置和距离,从而避免碰撞和误差。
同时,光电测距仪还可以与地标结合使用,实现机器人在室内环境中的精确定位。
随着科技的发展,光电测距仪的应用范围越来越广泛。
例如,在智能驾驶领域,光电测距仪被用于实现车辆与周围物体的距离测量和定位,为自动驾驶提供重要的数据支持。
在室内定位领域,光电测距仪能够与其他传感器结合,实现人员和物体在室内环境中的准确定位。
尽管光电测距仪在测量与定位领域有着广泛的应用,但是它也存在一些局限性。
首先,光电测距仪对环境影响敏感。
例如,在强光照射下,光电测距仪可能无法准确测量目标物体的距离。
其次,光电测距仪的测距范围有限,一般在几米到几十米之间。
对于大范围的测量需求,光电测距仪可能无法满足要求。
尽管存在这些局限性,光电测距仪在测量与定位领域的应用前景依然广阔。
随着科技的不断进步,光电测距仪的精度和范围会逐渐提高。
同时,光电测距仪可以与其他传感器结合使用,如惯性导航系统、GPS系统等,进一步提升测量和定位的准确性。
总的来说,光电测距仪作为一种常见的测量与定位工具,在工业生产、机器人导航、室内定位等领域都有着广泛的应用。
光电测距导线测量技术实施方案(细则)一.测区情况及相关补充作业.1.本测区的所有经检测合格的C,D,E,I级点作为本工程平面II级控制起算点,测区内的已知四等(5秒)点不可直接作为起算点,若作为起算点需经GPS联测(将其精度定位于GPS-E级或导线I级)或导线布测(精度为I级导线)。
2.本测区的所有已知III,IV等水准点(系1985国家高程基准)可以作为高程起算。
二.测量实施规范.1.城市测量规范(C118/99)2.工程测量规范(GB50026/93)3.本工程技术设计书.三.总体技术要求.1. 导线测量过程的具体技术要求光电测距导线的主要技术要求应符合表一二三的规定。
注:*.2C互差概念及计算:一测回同一方向的盘左读数L与盘右读数R±180°之差,即 2C=L-(R±180°)。
2.其它相关参数要求.每条边量测测站一端的气象数据。
温度取位至0.5℃,气压取位至100pa或1mmHg (所使用的气象仪器应在检定的使用有效期内)。
导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改正计算。
导线边长通过两点间高差进行倾斜改正,按“城市规范”第2.4.10和2.4.11条执行。
按“城市规范”第2.4.12条进行测距边水平距离的高程归化和投影改化。
导线边距离观测记录要求清晰、整洁,原始观测数据的更改应符合“城市规范”第2.6.3条的规定,记录、计算取位至1mm。
3.光电测距导线测量的主要技术要求应符合表4.1.5的规定(1)导线级别可根据测区面积、高级控制点的密度、地物疏密程度等具体条件,适当选用。
(2)导线用作首级控制时,宜布设成整体环形网,用作加密时,可布设为单一附合导线、结点网或环形网。
相邻边长之比不宜超过1:3。
(3)当导线平均边长较短时,应控制导线边的条数不超过12条,否则应提高测角精度。
5. 图根控制测量可使用GPS测量、图根导线、极坐标法和交会等方法布设。
光电测距的原理及应用一、光电测距的原理光电测距是一种利用光的传播速度和物体反射光信号来测量物体与测距仪之间距离的技术。
其原理基于光的速度是已知的,通过测量光信号的往返时间,可以得到物体与测距仪之间的距离。
1. 光的传播速度光在真空中的传播速度是一个常数,约为每秒299792458米。
这个数值是由物理学实验所测得,并且被广泛接受为一个标准值。
2. 光信号的产生和传输在光电测距中,通常使用激光器产生高强度的光信号。
这些光信号经过光纤或者空气传输到目标物体上,并被物体表面反射回测距仪接收器。
3. 光信号的接收和测量接收到反射回来的光信号后,测距仪会记录下接收到光信号的时间点。
通过光的速度已知,并计算出光的往返时间,就可以得到物体与测距仪之间的距离。
二、光电测距的应用光电测距技术因其精度高、测量速度快等特点,在很多领域都有广泛的应用。
以下是一些常见的光电测距应用示例:1. 工业领域•距离测量和定位:在工业生产过程中,可以使用光电测距仪测量物体之间的距离,从而确定物体的位置和定位。
•非接触式测量:光电测距可以实现对工件和零件的尺寸、外形等重要参数的非接触式测量,避免了对物体的损伤。
2. 自动化仓储•仓储货物距离测量:在自动化仓储系统中,光电测距可以用来测量货物与传送带之间的距离,从而实现物料的准确分拣和定位。
•货架管理:通过光电测距技术,可以实现对货架的准确定位和追踪管理,提高仓储效率。
3. 安防监控•人员和车辆的距离测量:光电测距器可以用于监控区域内人员和车辆与设定的安全距离之间的关系,确保安全控制。
•光栅测距:光电测距器可以用于构建光栅测距系统,可以精确地检测物体的位置、速度和方向。
4. 运动测量•速度测量:光电测距技术可以实现对物体的速度测量,可以应用于车辆速度测量、工艺流程的速度监控等场景。
•位移测量:通过测量物体的位移和时间,可以计算出物体的位移速率,用于运动学分析和运动控制。
三、总结光电测距技术是一种基于光信号传输和速度测量的距离测量方法。
光电导测量技术的使用教程导言光电导测量技术是一种利用光的特性来测量物体属性的技术。
它通过测量光的强度、颜色或相位等参数来获得目标物体的特征信息。
本文将介绍光电导测量技术的基本原理、应用领域和使用步骤,以帮助读者更好地理解和应用这一技术。
一、光电导测量技术的基本原理光电导测量技术的基本原理是基于光的传播及反射的特性进行测量。
当光射入物体表面时,会发生散射、吸收或反射。
通过测量光线在物体上的变化,就能获得物体的特征信息。
二、光电导测量技术的应用领域1. 光电导测量技术在工业生产中的应用光电导测量技术可以用于各种工业生产过程中,如质量控制、尺寸测量和表面测量等。
通过测量光的反射程度或散射情况,可以判断物体的质量是否合格,以及尺寸是否符合要求。
2. 光电导测量技术在医学领域的应用光电导测量技术在医学领域也有广泛的应用。
例如,在眼科手术中,医生可以借助光电导测量技术来测量角膜的曲率以确定患者是否适合进行激光矫正手术。
3. 光电导测量技术在环境监测中的应用光电导测量技术还可以用于环境监测,例如测量水质、空气质量和土壤污染程度等。
通过测量光线在介质中的传播和反射特性,可以获得环境参数的定量信息。
三、光电导测量技术的使用步骤1. 选择适当的测量仪器在使用光电导测量技术之前,需要选择适当的测量仪器。
根据需要测量的物体属性和测量范围大小,选择合适的光源、光探测器和信号处理器等设备。
2. 设置测量条件在进行实际测量之前,需要设置好测量条件。
包括选择适当的光源亮度、波长和角度,以及确定测量目标区域和测量时间等。
3. 进行测量使用光电导测量仪器进行实际测量时,需要保持仪器的稳定性,并将光源、光探测器和信号处理器与被测物体正确连接。
同时,保证测量环境的干净和光线的稳定。
4. 数据处理和结果分析测量完成后,对测得的数据进行处理和分析。
根据光电导测量仪器的功能,可以利用计算机软件对数据进行处理和图像显示,以便更直观地分析测量结果。
浅述光电测距高程导线测量的方法及应用
摘要:本文主要论述了三角高程测量原理以及光电测距高程导线中常用的每点设站法和隔点设站法。
并比较两种方法的优缺点及实际应用。
关键词:光电测距高程导线;每点设站法;隔点设站法
0 前言
随着高精度电子全站仪的不断普及,光电测距三角高程测量以其快捷的优点逐渐被广泛应用。
为了消除地球弯曲差和大气垂直折光差的影响,用此方法传递高程一般采取每点设站和隔点设站法进行。
1 三角高程测量原理
在不考虑垂线偏差情况下,如图1所示,A为测站点,仪器高为。
B为照准点,觇标高为。
S为A、B两点的实地水平距离。
为P点的水准面,为P点的水平视线,CE为地球弯曲差。
为目标N的光程曲线,为P点望远镜照准目标N时视准轴所指的方向,MN为大气垂直折光差。
为P点望远镜观测目标N的垂直角。
AF为A点的水准面,BF为B点对A点的高差。
在平面三角形PCM中,∠PCM≈90°,PC≈,故MC≈,由图1可看出:
=
= (1)
式中K为大气垂直折光系数。
上式为三角高程测量单向观测高差的基本计算公式。
同样可得在B点观测A 点的高差计算公式:
(2)
如果三角高程的边长由电磁波测距仪直接观测,则电磁波测距三角高程测量
可按斜距由下列公式计算高差
(3)
式中,为测站与镜站之间的高差;为垂直角;为经气象改正后的斜距;为大气折光系数;为经纬仪水平轴到地面点的高度;为反光镜瞄准中心到地面点的高度。
该计算公式为光电测距三角高程测量单向观测高差的基本计算公式。
由(1)、(2)、(3)式可看出,如不考虑垂线偏差影响,则三角高程测量的主要误差来源是边长、垂直角、仪器高、觇标高的测量误差,以及球曲差和大气垂直折光差的影响。
属于人或仪器影响的误差一般都可以通过提高仪器精度,选择有利的观测条件及认真作业等加以消除。
关于球曲差,在同一测区,可认为其地球平均曲率半径相同,可通过对向观测或控制前后边长差加以消除。
大气垂直折光由大气密度的分布不均匀引起,它随大气压、温度、湿度、风场、植被、海拔等的变化而变化,具有不稳定性。
大气垂直折光差可尽量通过等距离,相同下垫面和同步观测等方法加以消除。
2 两种测距高程导线方法
测距高程导线方法比较常用的主要有每点设站法和隔点设站法。
每点设站法如图2所示,在1号点设站观测2号点,为测站仪高,为觇点目标高,为从1号点观测2号点的垂直角,为从1号点观测2号点斜距,根据测距高程导线单程高差计算公式可得:
(4)
同理,在2号点返测1号点的高差,可由下式计算
(5)
一般往返测间隔时间较短,可认为往返的大气垂直折光系数K12、K21相同,故往返测取中数时可得:
(6)
由算式(6)可知,以每点设站法进行对向观测,因其边长其本相同,且其视线所通过的大气层基本相同,其下垫面也大致相同,故往返球气差相等,符号
相反,取中数后可抵消掉。
但其每站都必须量取仪觇高。
为了减少觇标高量取误差,可采用经过检验的固定标杆,这样避免了每站都必须量取觇高麻烦,也减少了误差来源。
隔点设站法如图3所示,在中间0点设站观测1、2点的高差,为测站仪高,为测站至后视点1的实测斜距,为后视观测垂直角,为后视觇标高,为测站至前视点2的实测斜距,为前视观测垂直角,为前视觇标高,根据测距高程导线单程高差计算公式可得:
(7)
(8)
一般前后视观测间隔时间较短,可认为前后视的大气垂直折光系数、相同,则前后两点1、2间的高差为:
(9)
如果要连续观测某一测段A、B两点间的高差,则由下式计算
(10)
由算式(10)可知,用隔点法连续观测某两个埋石高程点A、B间的高差,只需量取起点A和终点B的觇标高,减少了量取过渡点的仪、觇高所带来的误差。
3 光电测距高程导线应用实例
怒江泽玛河电站位于云南怒江州怒江大峡谷,地形复杂,落差大,植被密集,引水隧洞长达20多公里,要求在每个截水坝布设GPS点并联测四等高程。
根据实地通视困难,距离难控制的特点,我们采用每点设站的方法用2秒全站仪配合带觇牌的跟踪架施测,垂直角,距离各3测回测定,边长气象改正由仪器自动完成,边长最长不超过1500米,仪器高用钢卷尺精确量至毫米,觇高由跟踪杆上的刻划直接读取,并精确读至毫米。
每边均进行对向观测,并取往返高差中数使用。
为检查高差闭合差,我们又采取左右两条路线分别测量,并组成闭合环,最大闭合差<3cm,用“网智平差计算系统”进行平差计算后,精度统计如下:
点名高程中误差(CM)点名高程中误差(CM)点名高程中误差(CM)
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ZM14±1.35ZM15±1.34F30 ±1.32
ZM13±1.31ZM11±1.17F27 ±1.16
ZM12±1.16ZM08±0.99ZM07±0.99
ZM06±1.01ZM05±0.96ZM04±0.95
F8±0.84ZM03±0.94F13 ±0.72
ZM02±0.75ZM01±0.75Z13 ±0.72
Z8±0.84ZM10±0.48ZM09±0.33
[Pvv] (高差):1.557 一公里单位权中误差: 4.72(mm)
全中误差(Mw):±4.2(mm)最弱高程点:ZM14最弱点中误差:±1.35(Cm)
4 结语
(1)在平坦和开阔地区由于通视好,设站灵活,故采用隔点设站法比较有利,但要尽量选择地形、植被大致相同的线路观测,同时要控制前后距离差(一般地区≤30m,山区≤100m),以减少大气垂直折光系数变化所引起的误差。
同时,每站应升降仪器高或觇标高再作一次观测,以资检核高差。
每测段测站数应为偶数站,以抵消系统误差。
(2)在地形、植被复杂的高山、丘陵地区,由于通视困难、距离不好控制,故采用每点设站法比较有利,并尽量在气象条件一致的情况下进行同步观测,以减少大气垂直折光系数变化所引起的误差。
每点设站法最适于与平面导线一起观测,在城镇一、二级导线及四等高程控制中应用较为广泛。
(3)两种方法都应控制视线长度,一般最长不超过1000m,隔点设站法每边视线长度为每点设站法限制长度的。
视线应高于地面1.5米。
应在气象条件稳定,成像清晰的时段观测。
参考文献:
[1] 孔祥元,控制测量学,武汉测绘科技大学出版社,1996。
[2] 中华人民共和国国家标准,国家三、四等水准测量规范GB 12898-91。
注:文章内所有公式及图表请以PDF形式查看。
