导线(高程)测量

工地通路测导线测量、三角高程、支导线计算操作模式分为两种：1、现场联机全站仪现场测量、记录、平差；2、对已经有整理好的内业资料情况，提供数据导入功能，导入测量记录完成平差计算。

一、现场联机全站仪测量、记录、平差操作流程：1、点击主界面导线平差，进入导线平差界面，点击底部按钮创建导线2、输入导线的起终点闭合数据。

起点后视点位起点测站的后视点，终点前视为终点测站的前视点。

3、添加测站，写入测站名称、后视名称、前视名称。

4、点击测站条目弹出测回列表对话框，点击添加测回按钮进入测量界面。

5、输入仪器高、前后视棱镜高。

6、连接全站仪后点击测量完成正镜后视、正镜前视、倒镜前视、倒镜后视测量，软件获取全站仪数据并记录（或者手工输入数据），点击确定按钮完成本测回测量。

7、逐个完成测站和对应的测回测量。

8、在导线测量界面点击右上角三个点导出测量记录和导线平差计算表。

二、导入已有的导线观测数据：1、导入工地通路测导线观测文件点击导线平差界面右上角三个点，点击导入工地通观测文件，弹出导入对话框，在手机存储目录中找到数据文件，点击完成导入。

2、导入附合导线进行平差计算并完成成果表点击导线平差界面右上角三个点，点击附合导线平差计算按钮，弹出导入对话框，对话框中提示要导入的文件格式的内容，本文件在Excel编辑上按照要求编辑后，选择单元格右键复制，黏贴到一个TXT文件中，将这个TXT文件发送到手机上，在手机存储目录中找到数据文件，点击完成导入，软件同时完成附合导线简易平差计算，并生成计算表。

3、导入三角高程数据计算并完成成果表点击导线平差界面右上角三个点，点击三角高程计算按钮，弹出导入对话框，对话框中提示要导入的文件格式的内容，本文件在Excel编辑上按照要求编辑后，选择单元格右键复制，黏贴到一个TXT文件中，将这个TXT文件发送到手机上，在手机存储目录中找到数据文件，点击完成导入，软件同时完成三角高程平差计算，并生成计算表。

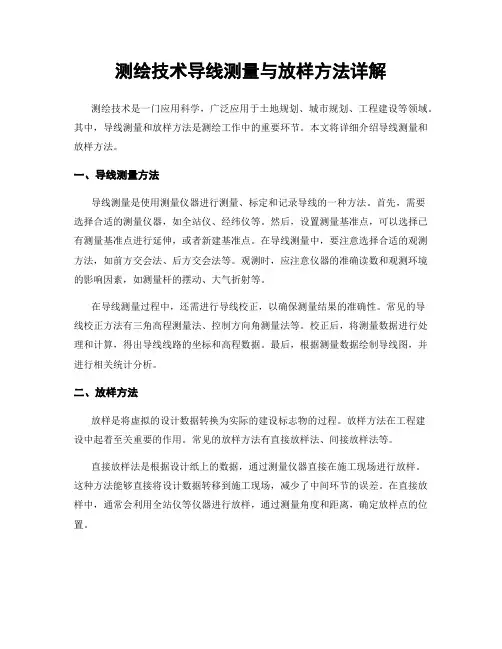

测绘技术导线测量与放样方法详解测绘技术是一门应用科学，广泛应用于土地规划、城市规划、工程建设等领域。

其中，导线测量和放样方法是测绘工作中的重要环节。

本文将详细介绍导线测量和放样方法。

一、导线测量方法导线测量是使用测量仪器进行测量、标定和记录导线的一种方法。

首先，需要选择合适的测量仪器，如全站仪、经纬仪等。

然后，设置测量基准点，可以选择已有测量基准点进行延伸，或者新建基准点。

在导线测量中，要注意选择合适的观测方法，如前方交会法、后方交会法等。

观测时，应注意仪器的准确读数和观测环境的影响因素，如测量杆的摆动、大气折射等。

在导线测量过程中，还需进行导线校正，以确保测量结果的准确性。

常见的导线校正方法有三角高程测量法、控制方向角测量法等。

校正后，将测量数据进行处理和计算，得出导线线路的坐标和高程数据。

最后，根据测量数据绘制导线图，并进行相关统计分析。

二、放样方法放样是将虚拟的设计数据转换为实际的建设标志物的过程。

放样方法在工程建设中起着至关重要的作用。

常见的放样方法有直接放样法、间接放样法等。

直接放样法是根据设计纸上的数据，通过测量仪器直接在施工现场进行放样。

这种方法能够直接将设计数据转移到施工现场，减少了中间环节的误差。

在直接放样中，通常会利用全站仪等仪器进行放样，通过测量角度和距离，确定放样点的位置。

间接放样法是根据设计数据和放样要求，通过计算确定放样点的位置，再进行放样。

这种方法适用于放样点较多、布设较复杂的情况。

间接放样主要包括坐标计算放样法、孔距放样法等。

在进行放样时，应注意测量仪器的精度和放样点的准确性。

同时，还需根据具体情况选择适当的放样方法，并进行必要的校正和调整。

三、导线测量与放样方法的应用导线测量和放样方法广泛应用于土地规划、城市规划和工程建设等领域。

在土地规划中，通过导线测量和放样可以确定土地边界和界址点，为土地的合理规划提供可靠的数据支持。

在城市规划中，导线测量和放样方法可以用于确定城市道路的线路和位置，保证城市交通的畅通和有序。

浅述光电测距高程导线测量的方法及应用摘要：本文主要论述了三角高程测量原理以及光电测距高程导线中常用的每点设站法和隔点设站法。

并比较两种方法的优缺点及实际应用。

关键词：光电测距高程导线；每点设站法；隔点设站法0 前言随着高精度电子全站仪的不断普及，光电测距三角高程测量以其快捷的优点逐渐被广泛应用。

为了消除地球弯曲差和大气垂直折光差的影响，用此方法传递高程一般采取每点设站和隔点设站法进行。

1 三角高程测量原理在不考虑垂线偏差情况下，如图1所示，A为测站点，仪器高为。

B为照准点，觇标高为。

S为A、B两点的实地水平距离。

为P点的水准面，为P点的水平视线，CE为地球弯曲差。

为目标N的光程曲线，为P点望远镜照准目标N时视准轴所指的方向，MN为大气垂直折光差。

为P点望远镜观测目标N的垂直角。

AF为A点的水准面，BF为B点对A点的高差。

在平面三角形PCM中，∠PCM≈90°,PC≈,故MC≈，由图１可看出：== (1)式中K为大气垂直折光系数。

上式为三角高程测量单向观测高差的基本计算公式。

同样可得在B点观测A 点的高差计算公式：(2)如果三角高程的边长由电磁波测距仪直接观测，则电磁波测距三角高程测量可按斜距由下列公式计算高差（3）式中,为测站与镜站之间的高差；为垂直角；为经气象改正后的斜距；为大气折光系数；为经纬仪水平轴到地面点的高度；为反光镜瞄准中心到地面点的高度。

该计算公式为光电测距三角高程测量单向观测高差的基本计算公式。

由（１）、（２）、（３）式可看出，如不考虑垂线偏差影响，则三角高程测量的主要误差来源是边长、垂直角、仪器高、觇标高的测量误差，以及球曲差和大气垂直折光差的影响。

属于人或仪器影响的误差一般都可以通过提高仪器精度，选择有利的观测条件及认真作业等加以消除。

关于球曲差，在同一测区，可认为其地球平均曲率半径相同，可通过对向观测或控制前后边长差加以消除。

大气垂直折光由大气密度的分布不均匀引起，它随大气压、温度、湿度、风场、植被、海拔等的变化而变化，具有不稳定性。

如何进行导线测量和水准测量导线测量和水准测量是土木工程中常见的测量方法，对于建筑、地理等领域都有重要的应用。

本文将演示如何进行导线测量和水准测量，并介绍相关的设备和技巧。

一、导线测量导线测量是通过一系列的测量点来确定地面上的地理位置和距离。

在开始导线测量之前，我们需要准备一些测量工具，比如经纬仪、测距仪和三角板等。

首先，我们要选择一个能够提供明确视野的测量地点。

用经纬仪测量该点的经度和纬度，并记录下来。

接下来，我们需要确定几个参照点，这些点可以是物体、建筑物或其他地标，以便进行后续的测量。

在进行导线测量时，我们可以使用测距仪来确定两个测量点之间的距离。

将测距仪固定在一个已知测点上，然后将其对准待测点，即可测量出两点之间的距离。

重复这个过程，我们可以测量出多个点之间的距离，进而确定出地面上的相对位置关系。

为了确保测量的准确性，我们在进行导线测量时还需要注意一些技巧。

首先，我们要保持测量设备的稳定性，避免在测量过程中产生晃动或抖动。

同时，我们还要选择合适的测量时机，避免在恶劣天气或光线不佳的条件下进行测量。

二、水准测量水准测量是一种测量地面高程差异的方法，它在建筑施工、道路修建等领域具有重要的应用价值。

进行水准测量时，我们需要准备一些测量工具，比如水准仪、导轴、铁杆等。

在开始水准测量之前，我们需要确定测量起点和终点。

通常情况下，我们选择一个地面平整的点作为基准点，然后以此点为起点或终点进行测量。

水准仪是进行水准测量的关键工具。

我们需要将水准仪放置在测点上，并保持水平，使其指向远处的参照点。

然后，我们可以通过读取水准仪上的测量值来确定地面的高程差异。

在进行水准测量时，我们还需要注意一些细节。

首先，要保持测量设备的稳定性，避免在测量过程中产生晃动或抖动。

其次，要选择合适的测量路线，避免遇到障碍物或不可行走的地形。

总结起来，导线测量和水准测量是土木工程中常用的测量方法。

通过导线测量，我们可以确定地面上的地理位置和距离；而通过水准测量，我们可以确定地面的高程差异。

导线测量常用计算公式导线测量是土木工程或电气工程中的一项重要工作，主要用于确定建筑物的位置、土地边界以及计算地形的变化等。

在导线测量中，有很多常用的计算公式可以帮助工程师或测量师进行精确的测量和计算。

以下是一些常用的导线测量计算公式：1.距离计算公式：-垂直平距（垂距）：D=SQRT((ΔN)^2+(ΔE)^2)-水平平距：H=SQRT((ΔN)^2+(ΔE)^2+(ΔH)^2)-斜距：L=SQRT((ΔN)^2+(ΔE)^2+(ΔH)^2)- 仰角：A = arctan(ΔH / H)-前视高差：h1=H1-H0-反视高差：h2=H0-H22.坐标计算公式：- 相对平差量：ΔX = (ΔN * cosα) + (ΔE * sinα)- 相对平差量：ΔY = (ΔN * sinα) - (ΔE * cosα)-新坐标X=X0+∑(ΔX)-新坐标Y=Y0+∑(ΔY)3.角度计算公式：- 方位角：I = arctan((ΔE2 - ΔE1) / (ΔN2 - ΔN1))-转角：θ=I2-I1-内角和：∑θ=∑(Ii)-外角和：∑θ=n*180°-∑(Ii)4.高程计算公式：-平均高程：H=(H0+H1+H2)/3-高程改正：ΔHi=Hi-H-净高差：Nh=h1+ΔH5.线性状况计算公式：-输沙率：Q=W/(T*B)其中，Q为输沙率，W为沙子的质量，T为时间，B为河道截面积。

6.面积计算公式：-梯形法计算面积：A={0.5*(a+b)*h}- 辛普森法计算面积：A = {h / 3 * (y0 + 4y1 + 2y2 + 4y3 + ... + yn)}7.建筑斜率计算公式：-百分比斜率：P=(ΔH/L)*100- 度数斜率：s = tan^-1(ΔH / L)这些计算公式是导线测量中常用的工具，可以帮助工程师或测量师在实际工作中准确地计算测量结果。

需要根据具体的测量需求和情况选择合适的公式进行计算，并注意测量文档中的单位和精度要求，以确保测量结果的准确性。

高程闭合导线测量方法(一)高程闭合导线测量方法1. 介绍测量是土木工程中不可或缺的一环，而高程闭合导线测量方法被广泛应用于地形和建筑物等工程中。

本文将详细介绍一些常见的高程闭合导线测量方法，包括：•闭合导线测量法•闭合限差导线测量法•放大闭合差法2. 闭合导线测量法闭合导线测量法是一种常用的高程测量方法，其步骤如下：1.首先，在测区内选择适当的测点，建立起控制测点和测量点。

2.连接测点，形成封闭的测量线。

在进行测量前，必须保证线路畅通和标记明确。

3.使用水准仪测量各测点的高程。

根据实际情况，可以采用直读水准仪或自动水准仪等设备。

4.进行数据处理和计算，计算出各测点的高差和高程。

5.最后，对测得的高程数据进行验证和核对，确保测量的准确性和可靠性。

闭合导线测量法的优点是操作简单、精度较高，但其局限在于需使用水准仪等专业设备进行测量。

3. 闭合限差导线测量法闭合限差导线测量法是进一步提高高程测量精度的一种方法，其步骤如下：1.选择测线的起点和终点，并设置标志。

2.连接起点和终点，形成封闭测量线。

3.进行过闭合差校正测量。

通过在起点和终点进行高程的反复观测和测量，计算得到过闭合差。

4.计算测量线的闭合差，包括过闭合差和误差传播差。

5.对闭合差进行判断和分析，根据要求来确定是否需要进行差值校正。

闭合限差导线测量法相比闭合导线测量法，能够更好地控制测量误差，提高高程测量的准确度。

4. 放大闭合差法放大闭合差法是一种常用的闭合差修正方法，其步骤如下：1.获取闭合差数据，包括过闭合差和误差传播差。

2.根据不同的放大闭合差方法选择合适的修正方案，如均匀放大法、逐差放大法等。

3.根据修正方案计算修正系数，并进行测量数据的放大。

4.进行放大闭合差修正，得到修正后的测量数据。

放大闭合差法可以通过修正测量数据，减小闭合差的影响，提高测量的精度。

结论高程闭合导线测量方法是测量工程中的重要部分，本文介绍了闭合导线测量法、闭合限差导线测量法和放大闭合差法等常见方法。

测量放线高程控制规定
1 高程控制测量精度等级的划分，依次为二、三、四、五等。

各等级高程控制宜采用水准测量，四等及以下等级可采用电磁波测距三角高程测量，五等也可采用GPS 拟合高程测量。

2 首级高程控制网的等级，应根据工程规模、控制网的用途和精度要求合理选择。

首级网应布设成环形网，加密网宜布设成附合路线或结点网。

3 测区的高程系统，宜采用1985 国家高程基准。

在已有高程控制网的地区测量时，可沿用原有的高程系统；当小测区联测有困难时，也可采用假定高程系统。

4 高程控制点间的距离，一般地区应为1～3km，了业厂区、城镇建筑区宜小于lkm。

但一个测区及周围至少应有3 个高程控制点。

4．2 水准测量
1 水准测量的主要技术要求，应符合表1 的规定。

2 水准测量所使用的仪器及水准尺，应符合下列规定：
1) 水准仪视准轴与水准管轴的夹角i，DSl 型不应超过15；DS3 型不应超过20。

2) 补偿式自动安平水准仪的补偿误差△a 对于二等水准不应超过0．2，三等不应超过0．5。

3) 水准尺上的米间隔平均长与名义长之差，对于因瓦水准尺，不应超过0．15mm；对于条形码尺，不应超过0．10mm；对于木质双面水准。

XX省XX测绘规划信息工程有限公司测量作业指导书（全站仪控制测量部分）测量作业指导书（全站仪控制测量部分）编制：审核：批准：受控状态：分发号：1前言本作业指导书是针对全站仪控制测量的特点和作业需要编写的，服务范围是常用施工平面控制网、平高控制网和控制点加密。

使用本指导书进行测量作业，应遵守《城市测量规范》、《水利水电工程施工测量规范》等规程规范。

如业主有特殊要求的，按业主要求执行。

2准备工作2.1收集资料2.1.1广泛收集测区及其附近已有的控制测量成果和地形图资料。

(1) 控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。

收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。

成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点的高程中误差等。

(2) 收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。

(3) 如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。

2.1.2收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。

2.1.3准备相应的规范：《城市测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《水利水电工程施工测量规范》。

2.1.4了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。

例如了解冻土深度，用以考虑埋石深度；雾季、雨季和风季的起止时间，封冻和解冻时间，以确定适宜的作业月份。

2.2现场踏勘携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。

踏勘主要了解以下内容：2.2.1原有的三角点、导线点、水准点、GPS点的位置，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。
