PID气体检测仪检测原理 检测仪工作原理

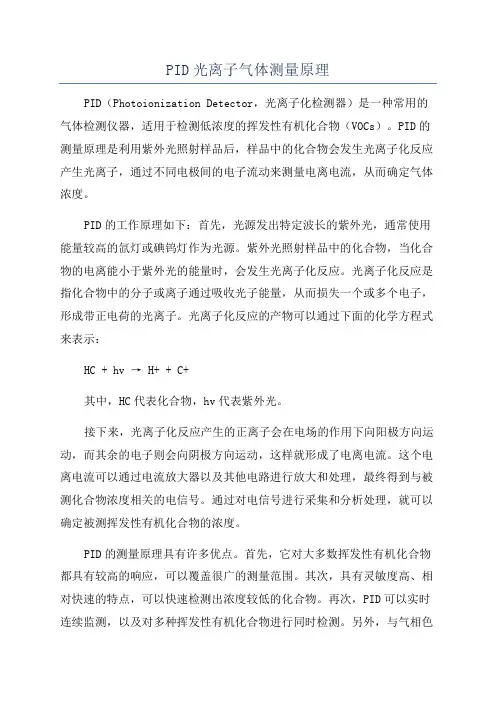

PID光离子气体测量原理PID（Photoionization Detector，光离子化检测器）是一种常用的气体检测仪器，适用于检测低浓度的挥发性有机化合物（VOCs）。

PID的测量原理是利用紫外光照射样品后，样品中的化合物会发生光离子化反应产生光离子，通过不同电极间的电子流动来测量电离电流，从而确定气体浓度。

PID的工作原理如下：首先，光源发出特定波长的紫外光，通常使用能量较高的氙灯或碘钨灯作为光源。

紫外光照射样品中的化合物，当化合物的电离能小于紫外光的能量时，会发生光离子化反应。

光离子化反应是指化合物中的分子或离子通过吸收光子能量，从而损失一个或多个电子，形成带正电荷的光离子。

光离子化反应的产物可以通过下面的化学方程式来表示：HC + hv → H+ + C+其中，HC代表化合物，hv代表紫外光。

接下来，光离子化反应产生的正离子会在电场的作用下向阳极方向运动，而其余的电子则会向阴极方向运动，这样就形成了电离电流。

这个电离电流可以通过电流放大器以及其他电路进行放大和处理，最终得到与被测化合物浓度相关的电信号。

通过对电信号进行采集和分析处理，就可以确定被测挥发性有机化合物的浓度。

PID的测量原理具有许多优点。

首先，它对大多数挥发性有机化合物都具有较高的响应，可以覆盖很广的测量范围。

其次，具有灵敏度高、相对快速的特点，可以快速检测出浓度较低的化合物。

再次，PID可以实时连续监测，以及对多种挥发性有机化合物进行同时检测。

另外，与气相色谱法相比，PID具有更简便、快速、便携的特点，并且测量结果不受大气压和流速等因素的影响。

然而，PID也存在一些限制。

首先，它对不同化合物的响应因子不同，因此需要根据被测化合物的特性进行校正，以获得准确的测量结果。

其次，PID对水和大气中的氧气也有一定的响应，因此在测量过程中需要采取相应的措施进行干扰消除或校正。

最后，对于较高浓度的化合物，可能会发生偏移和饱和现象，需要在实际操作中注意。

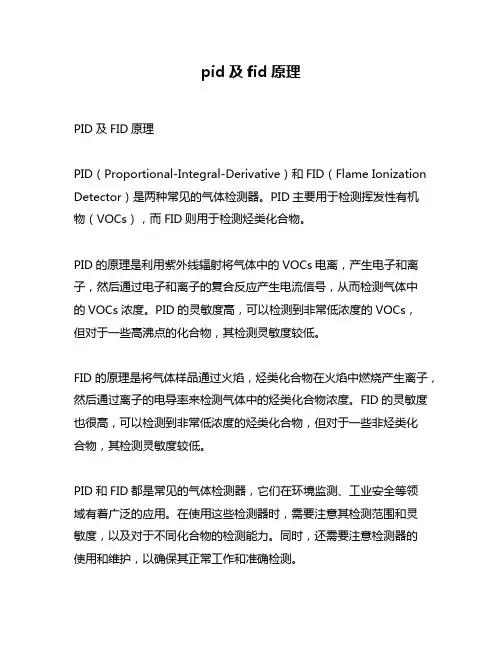

pid及fid原理
PID及FID原理
PID（Proportional-Integral-Derivative）和FID（Flame Ionization Detector）是两种常见的气体检测器。

PID主要用于检测挥发性有机
物（VOCs），而FID则用于检测烃类化合物。

PID的原理是利用紫外线辐射将气体中的VOCs电离，产生电子和离子，然后通过电子和离子的复合反应产生电流信号，从而检测气体中
的VOCs浓度。

PID的灵敏度高，可以检测到非常低浓度的VOCs，
但对于一些高沸点的化合物，其检测灵敏度较低。

FID的原理是将气体样品通过火焰，烃类化合物在火焰中燃烧产生离子，然后通过离子的电导率来检测气体中的烃类化合物浓度。

FID的灵敏度也很高，可以检测到非常低浓度的烃类化合物，但对于一些非烃类化
合物，其检测灵敏度较低。

PID和FID都是常见的气体检测器，它们在环境监测、工业安全等领
域有着广泛的应用。

在使用这些检测器时，需要注意其检测范围和灵
敏度，以及对于不同化合物的检测能力。

同时，还需要注意检测器的
使用和维护，以确保其正常工作和准确检测。

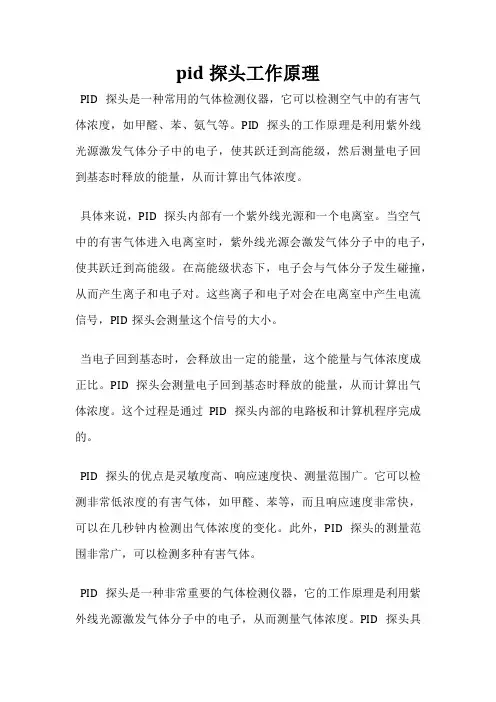

pid探头工作原理
PID探头是一种常用的气体检测仪器，它可以检测空气中的有害气体浓度，如甲醛、苯、氨气等。

PID探头的工作原理是利用紫外线光源激发气体分子中的电子，使其跃迁到高能级，然后测量电子回到基态时释放的能量，从而计算出气体浓度。

具体来说，PID探头内部有一个紫外线光源和一个电离室。

当空气中的有害气体进入电离室时，紫外线光源会激发气体分子中的电子，使其跃迁到高能级。

在高能级状态下，电子会与气体分子发生碰撞，从而产生离子和电子对。

这些离子和电子对会在电离室中产生电流信号，PID探头会测量这个信号的大小。

当电子回到基态时，会释放出一定的能量，这个能量与气体浓度成正比。

PID探头会测量电子回到基态时释放的能量，从而计算出气体浓度。

这个过程是通过PID探头内部的电路板和计算机程序完成的。

PID探头的优点是灵敏度高、响应速度快、测量范围广。

它可以检测非常低浓度的有害气体，如甲醛、苯等，而且响应速度非常快，可以在几秒钟内检测出气体浓度的变化。

此外，PID探头的测量范围非常广，可以检测多种有害气体。

PID探头是一种非常重要的气体检测仪器，它的工作原理是利用紫外线光源激发气体分子中的电子，从而测量气体浓度。

PID探头具
有灵敏度高、响应速度快、测量范围广等优点，被广泛应用于环境监测、工业安全等领域。

气体检测仪工作原理详解气体检测仪是一种广泛应用于工业领域的设备，它具备检测和测量环境中气体浓度的能力，以确保人们的安全和健康。

本文将详细解释气体检测仪的工作原理，以帮助读者更好地理解该设备的运作方式。

一、传感器技术气体检测仪内置了一种或多种传感器，用于检测和测量环境中的气体浓度。

常见的传感器技术包括电化学传感器、光学传感器、红外传感器和半导体传感器。

1. 电化学传感器电化学传感器是一种常用的气体传感器技术，它基于电极与目标气体之间的化学反应来测量气体浓度。

当目标气体接触到电化学传感器时，气体分子与电极表面发生化学反应，产生电流变化。

通过测量电流的大小，气体检测仪可以确定气体浓度。

2. 光学传感器光学传感器利用光的吸收和散射来检测和测量气体浓度。

根据目标气体的吸收特性，光学传感器发射特定波长的光，并测量光线在气体中传播时的吸收量。

通过分析吸收光的变化，气体检测仪可以判断目标气体的浓度。

3. 红外传感器红外传感器利用红外光谱的吸收波段来检测和测量特定气体的浓度。

不同气体在红外波段中具有不同的吸收特性，红外传感器会发射红外光，并测量光线在气体中的吸收情况。

通过分析吸收光的强度变化，气体检测仪可以准确确定目标气体的浓度。

4. 半导体传感器半导体传感器采用半导体材料来检测和测量气体浓度。

当目标气体与传感器表面接触时，半导体材料的电阻会发生变化。

气体检测仪通过测量电阻的变化，可以推断出目标气体的浓度。

二、工作原理气体检测仪的工作原理可以分为以下几个步骤：1. 气体采集气体检测仪首先通过进气口采集环境中的气体。

这些气体可能来自工业生产过程中的排放物、室内空气中的污染物或可燃气体等。

气体采集系统保证了被测气体能够进入检测仪的传感器区域。

2. 传感器检测采集到的气体进入到气体检测仪的传感器区域，传感器根据不同的技术原理进行检测。

例如，电化学传感器通过化学反应产生的电流变化来测量气体浓度；而光学传感器则通过测量光的吸收来判断气体浓度。

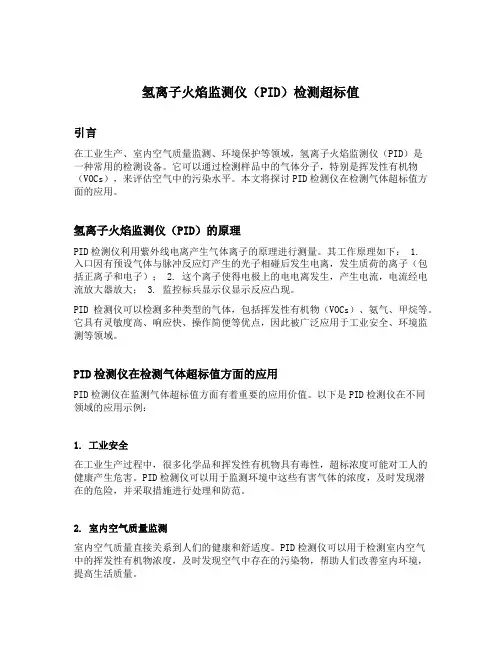

氢离子火焰监测仪（PID）检测超标值引言在工业生产、室内空气质量监测、环境保护等领域，氢离子火焰监测仪（PID）是一种常用的检测设备。

它可以通过检测样品中的气体分子，特别是挥发性有机物（VOCs），来评估空气中的污染水平。

本文将探讨PID检测仪在检测气体超标值方面的应用。

氢离子火焰监测仪（PID）的原理PID检测仪利用紫外线电离产生气体离子的原理进行测量。

其工作原理如下： 1.入口因有预设气体与脉冲反应灯产生的光子相碰后发生电离，发生质荷的离子（包括正离子和电子）； 2. 这个离子使得电极上的电电离发生，产生电流，电流经电流放大器放大； 3. 监控标兵显示仪显示反应凸现。

PID检测仪可以检测多种类型的气体，包括挥发性有机物（VOCs）、氨气、甲烷等。

它具有灵敏度高、响应快、操作简便等优点，因此被广泛应用于工业安全、环境监测等领域。

PID检测仪在检测气体超标值方面的应用PID检测仪在监测气体超标值方面有着重要的应用价值。

以下是PID检测仪在不同领域的应用示例：1. 工业安全在工业生产过程中，很多化学品和挥发性有机物具有毒性，超标浓度可能对工人的健康产生危害。

PID检测仪可以用于监测环境中这些有害气体的浓度，及时发现潜在的危险，并采取措施进行处理和防范。

2. 室内空气质量监测室内空气质量直接关系到人们的健康和舒适度。

PID检测仪可以用于检测室内空气中的挥发性有机物浓度，及时发现空气中存在的污染物，帮助人们改善室内环境，提高生活质量。

3. 环境监测在环境保护方面，PID检测仪可以用于监测大气中的有害气体浓度，如甲烷、苯、二甲苯等。

通过持续监测，可以发现环境中的污染源，并采取相应的措施减少污染物的排放。

使用PID检测仪检测气体超标值的注意事项在使用PID检测仪进行气体浓度检测时，需要注意以下几点：1. 选择合适的测量范围不同的PID检测仪具有不同的测量范围和灵敏度，使用前需要根据实际需求选择合适的仪器。

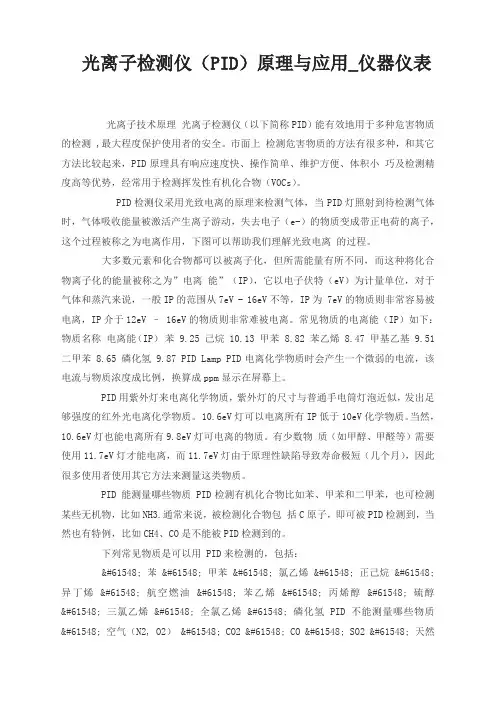

光离子检测仪（PID）原理与应用_仪器仪表光离子技术原理光离子检测仪（以下简称PID）能有效地用于多种危害物质的检测 ,最大程度保护使用者的安全。

市面上检测危害物质的方法有很多种，和其它方法比较起来，PID原理具有响应速度快、操作简单、维护方便、体积小巧及检测精度高等优势，经常用于检测挥发性有机化合物（VOCs）。

PID检测仪采用光致电离的原理来检测气体，当PID灯照射到待检测气体时，气体吸收能量被激活产生离子游动，失去电子（e-）的物质变成带正电荷的离子，这个过程被称之为电离作用，下图可以帮助我们理解光致电离的过程。

大多数元素和化合物都可以被离子化，但所需能量有所不同，而这种将化合物离子化的能量被称之为”电离能”（IP），它以电子伏特（eV）为计量单位，对于气体和蒸汽来说，一般IP的范围从7eV - 16eV不等，IP为 7eV的物质则非常容易被电离，IP介于12eV – 16eV的物质则非常难被电离。

常见物质的电离能（IP）如下：物质名称电离能（IP）苯 9.25 己烷 10.13 甲苯 8.82 苯乙烯 8.47 甲基乙基 9.51 二甲苯 8.65 磷化氢 9.87 PID Lamp PID电离化学物质时会产生一个微弱的电流，该电流与物质浓度成比例，换算成ppm显示在屏幕上。

PID用紫外灯来电离化学物质，紫外灯的尺寸与普通手电筒灯泡近似，发出足够强度的红外光电离化学物质。

10.6eV灯可以电离所有IP低于10eV化学物质。

当然，10.6eV灯也能电离所有9.8eV灯可电离的物质。

有少数物质（如甲醇、甲醛等）需要使用11.7eV灯才能电离，而11.7eV灯由于原理性缺陷导致寿命极短（几个月），因此很多使用者使用其它方法来测量这类物质。

PID 能测量哪些物质 PID检测有机化合物比如苯、甲苯和二甲苯，也可检测某些无机物，比如NH3.通常来说，被检测化合物包括C原子，即可被PID检测到，当然也有特例，比如CH4、CO是不能被PID检测到的。

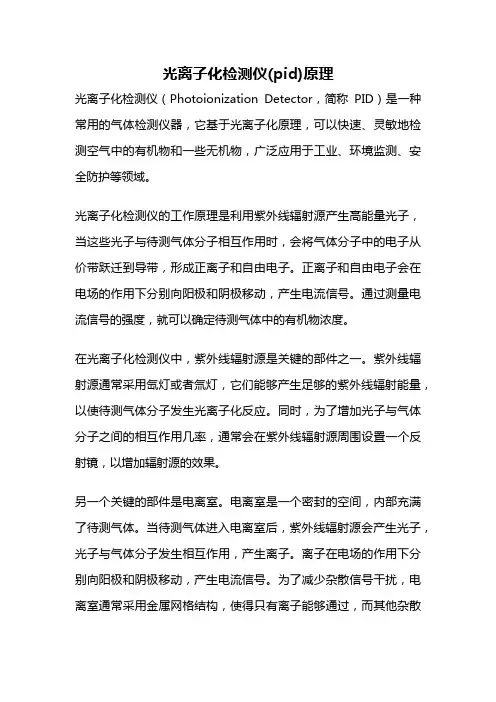

光离子化检测仪(pid)原理光离子化检测仪（Photoionization Detector，简称PID）是一种常用的气体检测仪器，它基于光离子化原理，可以快速、灵敏地检测空气中的有机物和一些无机物，广泛应用于工业、环境监测、安全防护等领域。

光离子化检测仪的工作原理是利用紫外线辐射源产生高能量光子，当这些光子与待测气体分子相互作用时，会将气体分子中的电子从价带跃迁到导带，形成正离子和自由电子。

正离子和自由电子会在电场的作用下分别向阳极和阴极移动，产生电流信号。

通过测量电流信号的强度，就可以确定待测气体中的有机物浓度。

在光离子化检测仪中，紫外线辐射源是关键的部件之一。

紫外线辐射源通常采用氙灯或者氚灯，它们能够产生足够的紫外线辐射能量，以使待测气体分子发生光离子化反应。

同时，为了增加光子与气体分子之间的相互作用几率，通常会在紫外线辐射源周围设置一个反射镜，以增加辐射源的效果。

另一个关键的部件是电离室。

电离室是一个密封的空间，内部充满了待测气体。

当待测气体进入电离室后，紫外线辐射源会产生光子，光子与气体分子发生相互作用，产生离子。

离子在电场的作用下分别向阳极和阴极移动，产生电流信号。

为了减少杂散信号干扰，电离室通常采用金属网格结构，使得只有离子能够通过，而其他杂散信号被屏蔽。

光离子化检测仪的灵敏度和选择性取决于紫外线辐射源的能量和电离室的设计。

较高能量的紫外线辐射源和较长的电离室可以提高灵敏度，但也容易引起一些干扰。

因此，在选择光离子化检测仪时，需要根据具体的应用需求进行权衡。

除了紫外线辐射源和电离室之外，光离子化检测仪还包括了其他的辅助部件，如电源、放大器、显示器等。

电源提供电能供给紫外线辐射源和电离室，放大器用于放大电流信号，显示器用于显示检测结果。

在实际应用中，光离子化检测仪可以通过与计算机或移动设备连接，实现数据的存储和分析。

通过采集和分析大量的检测数据，可以了解空气中的有机物浓度分布情况，为环境监测和工业安全提供重要数据支持。

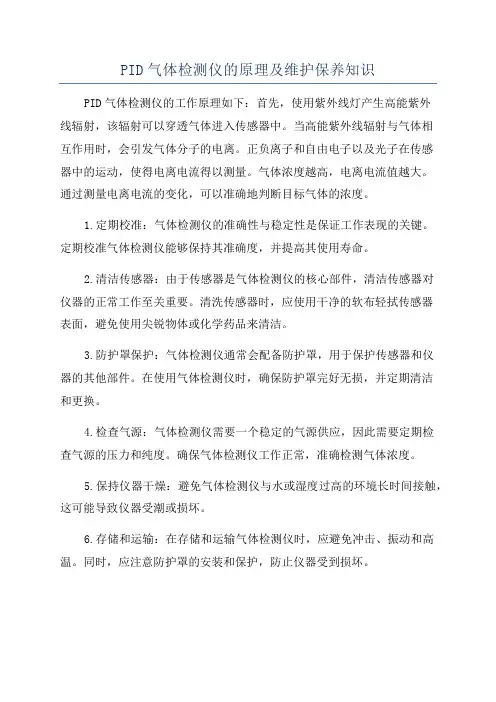

PID气体检测仪的原理及维护保养知识PID气体检测仪的工作原理如下：首先，使用紫外线灯产生高能紫外线辐射，该辐射可以穿透气体进入传感器中。

当高能紫外线辐射与气体相互作用时，会引发气体分子的电离。

正负离子和自由电子以及光子在传感器中的运动，使得电离电流得以测量。

气体浓度越高，电离电流值越大。

通过测量电离电流的变化，可以准确地判断目标气体的浓度。

1.定期校准：气体检测仪的准确性与稳定性是保证工作表现的关键。

定期校准气体检测仪能够保持其准确度，并提高其使用寿命。

2.清洁传感器：由于传感器是气体检测仪的核心部件，清洁传感器对仪器的正常工作至关重要。

清洗传感器时，应使用干净的软布轻拭传感器表面，避免使用尖锐物体或化学药品来清洁。

3.防护罩保护：气体检测仪通常会配备防护罩，用于保护传感器和仪器的其他部件。

在使用气体检测仪时，确保防护罩完好无损，并定期清洁和更换。

4.检查气源：气体检测仪需要一个稳定的气源供应，因此需要定期检查气源的压力和纯度。

确保气体检测仪工作正常，准确检测气体浓度。

5.保持仪器干燥：避免气体检测仪与水或湿度过高的环境长时间接触，这可能导致仪器受潮或损坏。

6.存储和运输：在存储和运输气体检测仪时，应避免冲击、振动和高温。

同时，应注意防护罩的安装和保护，防止仪器受到损坏。

7.定期维护：定期维护是保持气体检测仪稳定工作的重要环节。

通过定期检查、保养和维修，可以及时发现和解决潜在问题，延长设备的使用寿命。

总之，了解PID气体检测仪的工作原理以及维护保养知识对于确保其正常工作以及准确性至关重要。

只有做好检测仪的维护保养工作，才能充分发挥其应有的性能，保障工作环境的安全和健康。

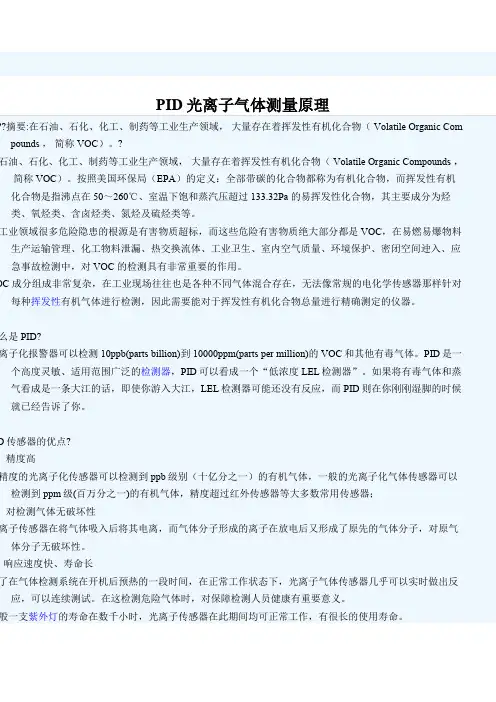

PID光离子气体测量原理??摘要:在石油、石化、化工、制药等工业生产领域，大量存在着挥发性有机化合物（ Volatile Organic Com pounds ，简称VOC）。

?石油、石化、化工、制药等工业生产领域，大量存在着挥发性有机化合物（ Volatile Organic Compounds ，简称VOC）。

按照美国环保局（EPA）的定义：全部带碳的化合物都称为有机化合物，而挥发性有机化合物是指沸点在50～260℃、室温下饱和蒸汽压超过133.32Pa 的易挥发性化合物，其主要成分为烃类、氧烃类、含卤烃类、氮烃及硫烃类等。

工业领域很多危险隐患的根源是有害物质超标，而这些危险有害物质绝大部分都是VOC，在易燃易爆物料生产运输管理、化工物料泄漏、热交换流体、工业卫生、室内空气质量、环境保护、密闭空间迚入、应急事故检测中，对VOC 的检测具有非常重要的作用。

OC 成分组成非常复杂，在工业现场往往也是各种不同气体混合存在，无法像常规的电化学传感器那样针对每种挥发性有机气体进行检测，因此需要能对于挥发性有机化合物总量进行精确测定的仪器。

么是PID?离子化报警器可以检测10ppb(parts billion)到10000ppm(parts per million)的VOC和其他有毒气体。

PID是一个高度灵敏、适用范围广泛的检测器，PID可以看成一个“低浓度LEL检测器”。

如果将有毒气体和蒸气看成是一条大江的话，即使你游入大江，LEL检测器可能还没有反应，而PID则在你刚刚湿脚的时候就已经告诉了你。

D传感器的优点?）精度高精度的光离子化传感器可以检测到ppb级别（十亿分之一）的有机气体，一般的光离子化气体传感器可以检测到ppm级(百万分之一)的有机气体，精度超过红外传感器等大多数常用传感器；）对检测气体无破坏性离子传感器在将气体吸入后将其电离，而气体分子形成的离子在放电后又形成了原先的气体分子，对原气体分子无破坏性。

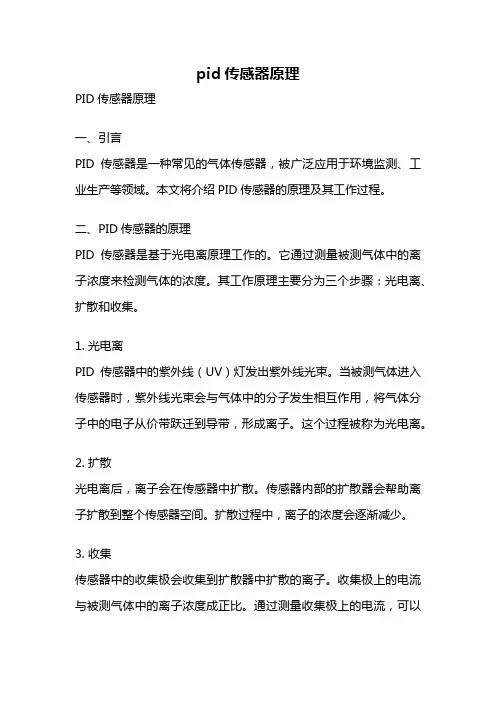

pid传感器原理PID传感器原理一、引言PID传感器是一种常见的气体传感器，被广泛应用于环境监测、工业生产等领域。

本文将介绍PID传感器的原理及其工作过程。

二、PID传感器的原理PID传感器是基于光电离原理工作的。

它通过测量被测气体中的离子浓度来检测气体的浓度。

其工作原理主要分为三个步骤：光电离、扩散和收集。

1. 光电离PID传感器中的紫外线（UV）灯发出紫外线光束。

当被测气体进入传感器时，紫外线光束会与气体中的分子发生相互作用，将气体分子中的电子从价带跃迁到导带，形成离子。

这个过程被称为光电离。

2. 扩散光电离后，离子会在传感器中扩散。

传感器内部的扩散器会帮助离子扩散到整个传感器空间。

扩散过程中，离子的浓度会逐渐减少。

3. 收集传感器中的收集极会收集到扩散器中扩散的离子。

收集极上的电流与被测气体中的离子浓度成正比。

通过测量收集极上的电流，可以得到气体浓度的信息。

三、PID传感器的工作过程PID传感器的工作过程可以分为校准和检测两个阶段。

1. 校准在使用PID传感器之前，需要对其进行校准。

校准的目的是建立传感器输出与气体浓度之间的关系。

校准过程中，将已知浓度的气体送入传感器，在不同浓度下测量收集极上的电流值。

通过对比电流值和气体浓度之间的关系，可以建立校准曲线。

2. 检测校准完成后，就可以使用PID传感器进行气体浓度的检测了。

在检测过程中，将待测气体送入传感器中，传感器会根据校准曲线计算出气体浓度，并输出相应的信号。

四、PID传感器的应用领域PID传感器具有快速响应、高灵敏度、宽测量范围等优点，因此在许多领域得到了广泛应用。

1. 环境监测PID传感器可用于室内空气质量监测、室外空气污染监测等。

通过监测有害气体的浓度，可以及时采取措施保护人们的健康。

2. 工业生产在一些工业生产过程中，会产生一些有害气体，如挥发性有机物（VOCs）。

PID传感器可以用于监测这些有害气体的浓度，帮助企业保持生产环境的安全。

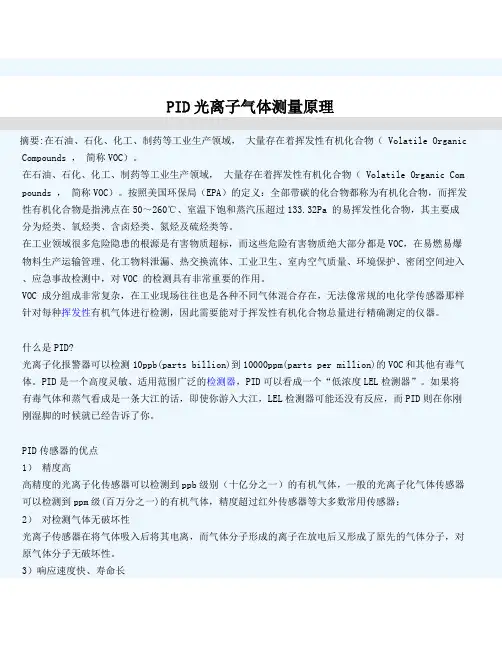

PID光离子气体测量原理摘要:在石油、石化、化工、制药等工业生产领域，大量存在着挥发性有机化合物（ Volatile Organic Compounds ，简称VOC）。

在石油、石化、化工、制药等工业生产领域，大量存在着挥发性有机化合物（ Volatile Organic Com pounds ，简称VOC）。

按照美国环保局（EPA）的定义：全部带碳的化合物都称为有机化合物，而挥发性有机化合物是指沸点在50～260℃、室温下饱和蒸汽压超过133.32Pa 的易挥发性化合物，其主要成分为烃类、氧烃类、含卤烃类、氮烃及硫烃类等。

在工业领域很多危险隐患的根源是有害物质超标，而这些危险有害物质绝大部分都是VOC，在易燃易爆物料生产运输管理、化工物料泄漏、热交换流体、工业卫生、室内空气质量、环境保护、密闭空间迚入、应急事故检测中，对VOC 的检测具有非常重要的作用。

VOC 成分组成非常复杂，在工业现场往往也是各种不同气体混合存在，无法像常规的电化学传感器那样针对每种挥发性有机气体进行检测，因此需要能对于挥发性有机化合物总量进行精确测定的仪器。

什么是PID?光离子化报警器可以检测10ppb(parts billion)到10000ppm(parts per million)的VOC和其他有毒气体。

PID是一个高度灵敏、适用范围广泛的检测器，PID可以看成一个“低浓度LEL检测器”。

如果将有毒气体和蒸气看成是一条大江的话，即使你游入大江，LEL检测器可能还没有反应，而PID则在你刚刚湿脚的时候就已经告诉了你。

PID传感器的优点1）精度高高精度的光离子化传感器可以检测到ppb级别（十亿分之一）的有机气体，一般的光离子化气体传感器可以检测到ppm级(百万分之一)的有机气体，精度超过红外传感器等大多数常用传感器；2）对检测气体无破坏性光离子传感器在将气体吸入后将其电离，而气体分子形成的离子在放电后又形成了原先的气体分子，对原气体分子无破坏性。

PID 传感器检测 VOC 原理概述光离子化技术就是利用光电离检测器（Photoionization Detector，简称PID）来电离和检测特定的易挥发有机化合物（Volatile Organic Compounds，简称VOC）。

光电离检测器可探测那些气体电离势能在紫外光源辐射能量水平之下的气体，其高能紫外辐射可使空气中大多数有机物和部分无机物电离，但仍保持空气中的基本成分如N2 、O2 、CO2 、H20不被电离（这些物质的电离电位大于11eV ）光离子化一个最显著的特点就是气体被检测后，离子重新复合成原来的气体和蒸气，也就是说它是不具破坏性的检测器。

可以通俗地讲，PID 就是一台没有色谱柱的便携式色谱。

由于可以检测极低浓度的挥发性有机化合物和其它有毒气体。

因而对 VOC检测具有极高灵敏度的PID就在应急事故的各类处理中有着无法比拟的优越性。

随着科技的发展，它已经成为环境保护、痕量检测和实时检测污染等方面的强有力工具。

光离子化检测仪的基本工作原理光离子化检测器使用具有特定电离能（如 10.6eV ）的真空紫外灯（ UVV ）产生紫外光，PID检测技术采用的V-UV波段在100-200nm，这个波段是真空紫外灯光源，对大多数有机化合物具有电离能力。

在电离室内对气体分子进行轰击，把气体中含有的有机物分子电离击碎成带正电的离子和带负电的电子，在极化极板的电场作用下，离子和电子向极板撞击，从而形成可被检测到微弱的离子电流。

这些离子电流信号被高灵敏度微电流放大器放大后，一方面经数据采集卡采样后直接送入计算机的COM口，通过色谱分析平台对测量结果进行分析和处理。

另一方面经电路放大和数据处理，送至显示器显示出浓度等参数值。

光栅技术光栅技术是PID的技术核心，9.8eV、10.6eV、11.7eV能量的控制由光栅决定的，真空紫外放电灯发出的光，根据窗口材料的不同，辐射紫外光的波长有多种，氟化镁晶体稳定的结构是紫外光栅的优选材料。

目前三种常见的voc气体报警器检测方法原理PID检测器、火焰离子化检测器和气相色谱仪，其中，PID和火焰离子化检测器用于检测voc报警器气体的总量，单一voc报警器气体在混合气体环境中无法准确监测。

1.PID检测器原理：光离子化检测器 photo ionization detector，PID，光离子化(PID)是使用紫外灯作为光源，使空气中有机物和部分无机物电离，但空气中的基本成分 N2、O2、CO2、H2O、CO、CH4 等不被电离。

电离产生的电子和带正电的离子在电场作用下，形成微弱电流，通过检测电流强度来反映该物质的含量。

2.火焰离子化检测器原理：氢火焰离子化检测器简称氢焰检测器，又称火焰离子化检测器(FID： flame ionization detector)。

是用于检验氢火焰离子化的机器。

对有机化合物具有很高的灵敏度；无机气体(如N2、CO、CO2、O2)、水、四氯化碳等含氢少或不含氢的物质灵敏度低或不响应；3.气相色谱仪原理：气相色谱仪是利用色谱分离技术和检测技术，对多组分的复杂混合物进行定性和定量分析的仪器。

通常可用于分析土壤中热稳定且沸点不超过500C的有机物，如挥发性有机物、有机氯、有机磷、多环芳烃、酞酸酯等。

气相色谱仪可以在混合气体环境中测量特定的voc检测仪气体，但价格昂贵且体积庞大。

目前，市场上常用的voc检测仪检测器大多采用PID原理进行检测。

利用PID原理监测voc检测仪气体具有价格低廉、体积小、携带方便、检测方便等优点。

北京博创诺信研发生产的BCNX-PVOC06光离子化VOCs在线报警监测仪为适用于固定源监测的产品，以PID光离子化为原理，采用泵吸式采样方式，可直接连接烟道等气体出口管道，进入仪器内部的气体先后通过疏水器、除湿器、流量计等单元进行干燥过滤。

最后进入智能PID有机气体检测仪，经过先进的光谱技术,测量出气体中的VOCs浓度。

系统采用模块化结构，组合方便，预处理功能可根据用户实际需求进行集成安装。

PID是怎样工作的？VOC气体检测仪工作原理解析青岛路博tiffany为大家简单介绍一下PID是怎样工作的VOC气体相关描述VOC是挥发性有机化合物(volatile organic compounds）的英文缩写。

普通意义上的VOC就是指挥发性有机物；但是环保意义上的定义是指活泼的一类挥发性有机物，即会产生危害的那一类挥发性有机物。

PID检测仪是一种具有极高灵敏度，用途广泛的检测器，可以检测从极低浓度的1ppb 到较高浓度的10000ppm（1%）的挥发性有机化合物(volatile organic compounds，简称VOC）和其他有毒气体。

很多危险隐患的根源是有害物质超标，而这些危险有害物质绝大部分都是VOC，因而对VOC检测具有极高灵敏度的PID检测仪，在易燃易爆物料生产运输管理、化工物料泄漏、热交换流体、工业卫生、室内空气质量、环境保护、密闭空间进入、应急事故检测中有着无法替代的作用。

PID技术描述PID是英文Photo Ionization Detector 的简称，即光离子化检测器。

PID是怎样工作的？PID使用了一个紫外灯（UV）光源将有机物击碎成可被检测器检测到的正负离子（离子化）,所形成的分子碎片和电子由于分别带有正负电荷，从而在两个电极之间产生电流。

检测器将电流被放大并显示出”PPM”浓度值。

在被检测后，离子重新复合成为原来的气体和蒸气。

PID是一种非破坏性检测器，它不会”燃烧”改变待测气体，这样一来，经过PID检测的气体仍可被收集做进一步的测定。

PID仪器的特点通过以上的介绍，我们可以大致总结一下PID的特点：连续灵敏测量：PID可以检测低至ppm浓度(百万分之一)的有机物的存在。

这对于现代的石油化工、劳动卫生、环境监测等都具有很大的优势。

快速：PID的反应一般小于3秒，适合快速应急需要。

便携测量：仪器体积小巧、重量轻，可携至任何需要检测的地点。

强力吸气泵可以吸取人员不便到达地点的气体。

pid 光离子
PID（Photoionization Detection）是一种光电离检测技术，用于检测气体中的有机化合物。

它基于光电离过程，通过光源产生紫外线辐射，使气体中的分子、化合物吸收能量后电离产生电子和离子。

在PID中，气体通过一个具有紫外线源的检测器室。

当紫外线照射到气体中的有机化合物时，发生光电离过程，其中部分分子吸收光子的能量，电子从基态跃迁到激发态或电离态。

电离后生成的电子被电场加速，并在气体中形成离子电流。

检测器测量这个电离电流的大小并转化为相应的信号。

PID技术对于揭示和测量挥发性有机化合物（VOCs）在气体中的存在非常有效。

它在环境监测、工业安全、空气质量监测等领域中得到广泛应用。

PID检测器具有高灵敏度、快速响应和宽量程的特点，可以在分钟级别内检测到非常低浓度的有机化合物。

需要注意的是，PID技术对于特定分子和化合物具有选择性。

不同的有机化合物对紫外光的吸收能力和电离效率可能有所不同。

因此，在使用PID检测器时需要了解目标化合物的属性和对应的检测范围。

voc检测仪工作原理
VOC检测仪的工作原理主要有两种：
1. PID光离子原理：使用离子灯产生的紫外光对目标气体进行照射/轰击，目标气体在吸收足够的紫外光能量后会产生电离反应，气体发生电离后产生微小电流，通过检测这个微小电流的大小，就可以确定目标气体的浓度。

这种原理的VOC检测仪通常用于检测环境中的挥发性气体，如苯、甲苯等。

2. FID火焰离子原理：基于工业级气相色谱技术的VOCs监测系统，可实现对有组织排放固定污染源的挥发性有机气体，如非甲烷总烃、苯、醇类、脂类、卤代烃、烯烃、炔烃、烷烃、以及腈类等常压下沸点260度以下挥发性有机气体进行浓度参数的现场应急监测。

在实际应用中，VOC检测仪可能采用上述两种原理之一或结合使用，具体取决于检测仪的型号、应用场景和检测需求。

pid光离子原理(一)PID光离子原理什么是PID光离子？PID，即Photoionization Detector（光电离检测器），是一种常用于气体检测的传感器。

它是通过使用紫外线光源将气体样品中的分子或原子光电离产生离子，并通过测量电离产生的电流来检测气体的存在。

工作原理1.光源产生紫外线：在PID中，通过使用氙灯或氘灯等紫外线光源，产生较高能量的紫外线辐射。

这些紫外线可以穿透气体样品。

2.样品分子光电离：当紫外线辐射穿过气体样品时，样品中存在的分子或原子将吸收光的能量，其中原子或分子中的电子被激发到更高的能级。

–分子离子化：对于有机化合物等分子，它们通过吸收紫外线能量，其中包括光子能量和电子能级激发能量，形成正离子和电子。

–原子离子化：对于单原子气体，紫外线能直接将电子从原子轨道中移除，形成正离子和自由电子。

3.电子流测量：在光电离过程中，产生的离子和电子将被加速器收集极板间的电场吸引，并形成一个电流。

这个电流与离子化产生的离子和电子的数量成正比。

4.电流转换：检测器测量并转换电流信号，然后输出与被检测气体浓度成正比的电压或电流信号。

PID应用领域•环境监测：PID可用于监测空气中的有害气体或挥发性有机化合物（VOCs）。

•工业安全：PID可用于检测工业过程中可能产生的有毒或易燃气体。

•医疗健康：PID可用于检测医院手术室或实验室中的气体泄漏，以确保人员的安全。

•污水处理：PID可用于监测和控制污水处理过程中产生的气体。

PID的优势和局限性优势：1.灵敏度高：PID对于大部分挥发性有机化合物（VOCs）十分灵敏，可以检测到极低浓度。

2.响应快速：光离子化过程迅速，导致PID具有快速响应时间。

3.宽量程：PID可以覆盖较宽的浓度范围，从几零至上百万ppm。

4.非选择性：相对来说，PID的非选择性较好，可以同时检测多种气体。

局限性：1.只适用于特定气体：PID对于非挥发性气体和气体中的某些成分无法检测。

气相色谱pid气相色谱（GC）被认为是一种在化学、医学、环境科学以及其他领域中最有用和流行的分析技术之一。

PID （Photoionization Detector）也是在气体检测和分析领域中广泛使用的一种检测器。

因此在化学和环境科学领域中，PID常常被用作气相色谱的检测器。

本文主要围绕PID 进行讨论，解释此项技术的原理，功能和应用。

一、PID的原理PID是最早的离子化探测技术之一。

它的基本原理是利用紫外线（UV）能量电离气体分子中的原子或分子，并观察电离所产生的离子（Ions）通过电子运动从而引起的电流变化。

当气体分子通过紫外线灯管时，分子中的电子被UV光子撞击获得能量，从而被激发到高能量状态。

该过程称为“光电效应”。

高能量的电子碰撞气体分子，将其转化为正离子和电子。

正离子和电子在电场的作用下分离，从而产生电流信号并通过PID电子运动进行检测。

二、PID的检测功能PID具有高灵敏度，简单性和实时性。

它可以检测各种有机分子，如挥发性有机物（VOCs）和其他污染物，包括氯化物、硝化物、酸、碱、醛、酮等。

PID可以检测到轻质或低浓度有机物，因此特别适合于二次风险评估或低水平检测，从而有助于确保人员和环境的安全。

三、PID在气相色谱中的应用PID在气相色谱中的应用主要涉及有机化合物的检测和分析。

PID和GC的结合可为化学品、制药和环境领域中的质量控制、产品开发、制造和法规执行提供有力支持。

例如，在医疗设备、制药和食品生产中，PID可用于检测悬浮在空气中的微小颗粒或有害物质。

在环境应用中，PID可实时监测有机污染物大气浓度。

例如，它可用于监测VOCs浓度，以确定企业排放是否超出规定的污染限值。

另外，PID也可以配合其他的检测仪器如热解吸系统等，通过对空气样本的收集、处理，进一步分析空气中的有害化学物质和污染物，保证环境和人体的健康和安全。

四、PID的优缺点PID的优点包括：1. 灵敏度高，可以检测具有一定毒性的化学物质；2. 实时性高，可以立即检测到有机化合物的存在；3. 检测系统简单，易于操作和维护；4. 广泛的应用领域，可以用于持续监测和定期监测不同的有机物质。

PID
1.检测原理
由紫外灯光源和离子室等主要部分构成，在离子室有正负电极，形成电场，待测气体在紫外灯的照射下离子化，生成正负离子，在电极间形成电流，经放大输出信号。

气体在被检测后，离子重新复合成为原来的气体和蒸气，PID是一种非破坏性检测器，它不会“燃烧”或永久性改变待测气体。

2. PID能检测气体
含碳的有机化合物。

芳香类：含有苯环的系列化合物，比如：苯，甲苯，萘等等。

酮类和醛类：含有C=O键的化合物。

比如：丙酮，等等
氨和胺类：含N的碳氢化合物。

比如二甲基胺等等。

卤代烃类：硫代烃类：不饱和烃类：烯烃等等
醇类
不含碳的无机气体：氨、砷、硒等，溴和碘类等等。

3.PID不能检测的气体
放射性物质
空气(N2,O2,CO2,H2O)
常见毒气(CO,HCN,SO2)
天然气(甲烷、乙烷、丙烷等)
酸性气体(HCl,HF,HNO3)
氟里昂气体
臭氧
非挥发性气体等等。

判断PID能否测量某种气体--------------看气体的IP是否比PID灯的输出能量低
PID的灯能量----------------9.8 eV，10.6 eV，11.7 eV。

4．优缺点
优点:高灵敏度，无中毒问题，安全可靠。

缺点:成本高，使用寿命较短、高湿环境影响检测效果,无选择性。
