高级技师 PLC 操作技能习题集设计、一、PLC 设计、安装与调试1.设计控制具有跳跃循环的液压动力滑台，并进行模拟安装与调试。

（1）工艺任务该液压动力滑台的工作循环、油路系统和电磁阀通断表如图1-1 所示。

SQ1 为原位行程开关，SQ2 为工进行程开关。

在整个工进过程中，SQ2 一直受压，故采用长挡铁。

SQ3 为加工终点行程开关。

假设液压泵电动机已启动（启动电动机不属设计范围）。

（2）控制要求①工作方式设置为自动循环、手动、单周期。

②设有电源指示，工进、快进、快退工作状态指示。

③有必要的电气保护和联锁。

④自动循环或单周运行时应按图 1-1 所示顺序动作。

说明如下：按启动按钮 SB1 后，滑台即从起点开始进入循环，直至压 SQ3 后滑台自动退回原位；也可按快退按钮 SB2，使滑台在其他任何位置上立即退回原位。

1# 答题纸#1：PLC控制的主/控电路图（或系统框图、功能图等方案图）##申领人：年月日3#答题纸##3-2：绘制PLC的I／O接线图：（如PLC控制系统主/控电路图已明确，可省略）#4：PLC梯形图2.用 PLC 控制具有跳跃循环的液压动力滑台的设计，并进行模拟安装与调试。

（1）控制要求①工作方式设置为两周循环及手动方式。

②设有电源指示，以及工进、快进、快退工作状态指示。

③有必要的电气保护和联锁。

④两周循环应按图 1-2 所示顺序动作。

说明如下a、按启动按钮 SB1 后，滑台即从起点开始进入两周循环，直至压终点限位开关 SQ3，第一次压时要求滑台停 1S 后自动退回原位，在原位停 5S 后开始第二次循环，第二次压终点限位开关 SQ3 时要求滑台停 2S 后才自动退回原位。

b、如需停止，可按快退按钮 SB2，使滑台在其他任意位置上立即退回原位。

1# 答题纸#1：PLC控制的主/控电路图（或系统框图、功能图等方案图）##申领人：年月日3#答题纸##3-2：绘制PLC的I／O接线图：（如PLC控制系统主/控电路图已明确，可省略）试题三、.用PLC控制自控成型机的设计。

PLC控制技术习题库（含答案）一、单选题（共50题，每题1分，共50分）1、与主控接点下端相连的常闭触点应使用指令()。

A、LDIB、ANIC、ORID、AND正确答案：A2、FX系列PLC中SET,表示什么指令（）A、下降沿B、上升沿C、输入有效D、置位正确答案：D3、在利用状态继电器编制顺序控制程序时，每个状态继电器都有各自的置位和（）信号，并有各自要做的操作。

A、保持B、复位C、报警D、清零正确答案：B4、工业中控制电压一般是多少伏（）。

A、110VB、220VC、36VD、24V正确答案：D5、（）指令和（）指令均可用于步的活动状态的转换，将原来的活动步对应的状态寄存器复位，此外还有自保持功能。

A、SET RSTB、OUT SETC、STL RET正确答案：B6、一般而言,PLC的I/O点数要冗余多少? （）。

A、1B、05C、15D、2正确答案：A7、触摸屏是用于实现替代哪些设备的功能（）A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：C8、工业级模拟量,哪一种更容易受干扰（）A、uA级B、mA级C、A级D、10A级正确答案：A9、在顺序控制系统中，STL触点右边不能使用（）指令A、MRDB、MPPC、MPS正确答案：C10、下列不属于PLC硬件系统组成的是（）。

A、中央处理单元B、输入输出接口C、用户程序D、I/O扩展接口正确答案：C11、热继电器在电路中做电动机的什么保护？（）A、短路B、过压C、过载D、过流正确答案：C12、FX2型PLC使操作元件中数带进位一起右移n位的指令是()。

A、RORB、ROLC、RCRD、RCL正确答案：C13、FX系列PLC,主控指令应采用（）A、CJB、MCC、GO TOD、SUB正确答案：B14、步进电机的加减速是通过改变哪个参数实现的？（）A、脉冲频率B、电压C、脉冲数量D、脉冲占空比正确答案：A15、一般而言,FX系列PLC的AC输入电源电压范围是多少? （）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B16、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、11C、10D、9正确答案：A17、下列不属于大型PLC应用的场合是（）。

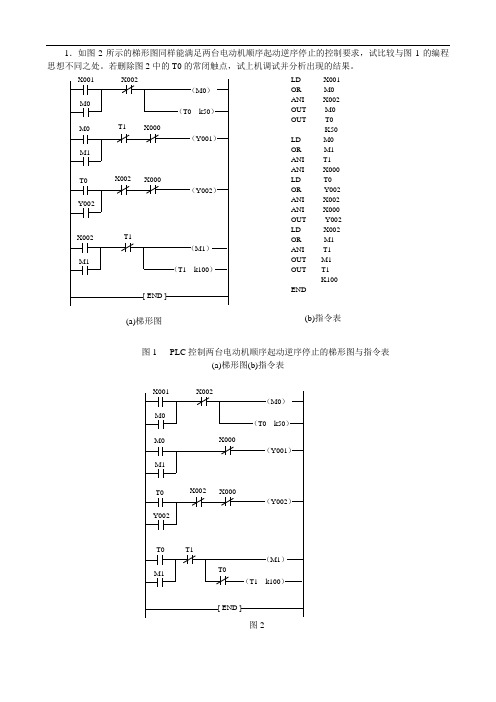

1．如图2所示的梯形图同样能满足两台电动机顺序起动逆序停止的控制要求，试比较与图1的编程思想不同之处。

若删除图2中的T0的常闭触点，试上机调试并分析出现的结果。

图1 PLC 控制两台电动机顺序起动逆序停止的梯形图与指令表(a)梯形图(b)指令表图2（M0） X001[ END ]M0 （Y001） M0M1 X002 （T0 k50） （Y002）T0Y002T1 X000 X002 X000（M1） X002 M1T1 （T1 k100） LD X001 OR M0 ANI X002OUT M0 OUT T0K50 LD M0OR M1 ANI T1ANI X000 LD T0 OR Y002 ANI X002ANI X000 OUT Y002 LD X002OR M1ANI T1OUT M1 OUT T1K100END(a)梯形图(b)指令表 （M0） X001 [ END ]M0 （Y001）M0 M1X002 （T0 k50）（Y002）T0Y002X000 X002 X000 （M1） T0 M1 T1（T1 k100）T02．试上机调试如图3所示的梯形图，看是否能满足两台电动机顺序起动逆序停止的控制要求？图33．如图4所示为两台电动机顺序起动逆序停止控制电路图。

其特点是：在电动机M2的控制电路中串接了接触器KM1的常开辅助触头，这就保证了只要M1不起动，KM1常开触点不闭合，KM2线圈就不能得电，M2电动机就不能起动；在电动机M1的控制电路的SB12的两端并联了接触器KM2的常开辅助触头，从而实现了M2停止后，M1才能停止的控制要求，即顺序起动逆序停止。

图4 两台电动机顺序起动逆序停止控制电路图试用PLC 来实现图4所示的两台电动机顺序起动逆序停止控制电路，其控制时序图如图5所示。

（Y001） X001[ END ] Y001 T1 （T0 k50）（Y002） T0Y002 X002 X000 M0（T1 k100） Y002 Y001 （M0） X002 M0 X001 X000图5 控制时序图4．如图6所示电路，为了限制绕线式异步电动机的起动电流，在转子电路中串入电阻。

plc编程练习题（打印版）PLC编程练习题（打印版）一、基础练习题1. 题目：编写一个PLC程序，实现一个简单的交通信号灯控制。

要求：交通信号灯有红、黄、绿三种颜色。

初始状态为红灯亮，持续5秒后变为绿灯，绿灯持续10秒后变为黄灯，黄灯持续3秒后返回红灯状态。

2. 题目：设计一个PLC程序，控制一个简单的电机启动和停止。

要求：电机启动时需要先检查安全条件，如安全门是否关闭。

安全门关闭后，启动电机；按下停止按钮，电机停止。

二、进阶练习题1. 题目：编写一个PLC程序，实现对一个生产线的物料传送带的控制。

要求：传送带需要根据物料的重量来调整速度。

当物料重量小于10kg时，传送带以低速运行；当物料重量在10kg至20kg之间时，以中速运行；超过20kg时，以高速运行。

2. 题目：设计一个PLC程序，控制一个自动门的开关。

要求：自动门需要根据人流量来自动开关。

当检测到有人进入时，门打开；当人离开后，门关闭。

门的开关需要有安全保护机制，防止夹伤。

三、综合练习题1. 题目：编写一个PLC程序，实现对一个小型工厂的能源管理系统。

要求：系统需要监控电能、水能和燃气的使用情况。

当能源使用超过预设值时，系统需要发出警告，并自动调整设备的运行状态。

2. 题目：设计一个PLC程序，控制一个自动售货机的运作。

要求：售货机需要根据用户的选择来出货。

用户可以通过触摸屏选择商品，售货机根据选择的商品自动出货。

同时，售货机需要能够显示商品的库存情况。

附加练习题1. 题目：编写一个PLC程序，实现对一个简单的电梯控制系统。

要求：电梯需要根据用户选择的楼层来运行。

电梯在运行过程中需要检测超载情况，并在超载时发出警告。

2. 题目：设计一个PLC程序，控制一个简单的工业机器人的移动。

要求：机器人需要根据预设的路径移动，并在路径的每个点执行特定的任务。

机器人的移动需要有安全保护机制，防止碰撞。

注意：以上练习题仅供参考，实际编程时需要根据具体的PLC型号和编程软件进行相应的调整。

plc练习题带答案PLC（可编程逻辑控制器）是一种广泛应用于工业自动化控制领域的电子设备。

以下是一些PLC练习题及答案，供学习者参考：练习题1：假设你有一个由PLC控制的自动化生产线，该生产线有三个传感器A、B和C，它们分别检测不同的生产条件。

编写一个PLC程序，使得当传感器A和B同时被触发时，电机M1启动；当传感器C被触发时，电机M1停止。

答案：```plc// 假设传感器A、B和C的输入地址分别为I0.0, I0.1, I0.2// 电机M1的输出地址为Q0.0Network 1// 启动条件IF I0.0 AND I0.1 THENQ0.0 := 1;END_IFNetwork 2// 停止条件IF I0.2 THENQ0.0 := 0;END_IF```练习题2：编写一个PLC程序，用于控制一个简单的交通信号灯系统。

信号灯有三个灯：红灯、绿灯和黄灯。

系统要求红灯亮5秒后，绿灯亮3秒，然后黄灯亮2秒，之后循环。

答案：```plc// 假设红灯、绿灯和黄灯的输出地址分别为Q0.0, Q0.1, Q0.2// 使用T0作为定时器Network 1// 红灯亮5秒T0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;Network 2// 等待红灯定时完成IF T0 THEN// 绿灯亮3秒T0 := 3s;Q0.0 := 0;Q0.1 := 1;Q0.2 := 0;END_IFNetwork 3// 等待绿灯定时完成IF T0 THEN// 黄灯亮2秒T0 := 2s;Q0.0 := 0;Q0.1 := 0;Q0.2 := 1;END_IFNetwork 4// 黄灯定时完成后重置定时器并循环IF T0 THENT0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;END_IF```练习题3：设计一个PLC程序，用于控制一个简单的自动门系统。

系统有两个传感器，一个是门的开闭状态传感器S1，另一个是安全传感器S2。

PLC控制技术习题（含参考答案）一、单选题（共52题，每题1分，共52分）1.栈存储器类指令用在某一个电路块与其他不同的电路块串联以便实现驱动不同的线圈的场合，即用于（）A、双线圈输出B、多路输出C、并行输出D、纵接输出正确答案：B2.在梯形图编程中,传送指令MOV的功能是()。

A、将源通道内容传送给目的通道中，源通道内容不变B、将目的通道内容传送给源通道中，目的通道内容不变C、将源通道内容传送给目的通道中，源通道内容清零D、将目的通道内容传送给源通道中，目的通道内容清零正确答案：A3.触摸屏不能替代统操作面板的哪个功能（）A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C4.在PLC写入程序选择“范围设置”时，所设置的程序范围，必须（）对应的程序步。

A、小于B、等于C、大于D、大于或等于正确答案：D5.三菱PLC中,16位的内部计数器,计数数值最大可设定为（）A、32768B、32767C、10000D、100000正确答案：B6.OR指令用于单个触点的（）A、串联B、并联C、既可以串联也可以并联D、以上都不对正确答案：B7.利用T255定时器实现10s的定时延时，则设定值K应为（）。

A、1000B、10C、10000D、100正确答案：D8.在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9.FX系列PLC的秒脉冲是（）A、M8000B、M8013C、M8012D、M8002正确答案：B10.可编程序逻辑控制器PLC最初具备()功能。

A、逻辑控制B、顺序控制C、定时计数D、以上都是正确答案：D11.触摸屏实现按钮输入时,要对应PLC内部的（）A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B12.FX1S系列最多可以有多少个点的PLC?（）。

A、30B、128C、256D、1000正确答案：A13.FX系列PLC中,16位除法指令应用（）A、DADDB、DDIVC、DIVD、MUL正确答案：C14.在FX2N系列PLC中，S900属于（）状态继电器。

高级工plc实操试题及答案高级工PLC实操试题及答案一、选择题（每题5分，共20分）1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的输入/输出接口通常采用什么类型的信号？A. 模拟信号B. 数字信号C. 射频信号D. 光信号答案：B3. PLC的扫描周期主要受哪些因素影响？A. CPU的处理速度B. 程序的复杂程度C. 外部设备的响应时间D. 所有以上因素答案：D4. PLC的编程语言中，梯形图属于哪一种类型？A. 汇编语言B. 高级语言C. 专用语言D. 机器语言答案：C二、填空题（每题5分，共20分）1. PLC的扫描过程包括输入采样、______、输出刷新三个主要阶段。

答案：程序执行2. PLC中，______是指PLC的CPU在执行程序时，从输入端口读取外部信号的过程。

答案：输入采样3. PLC的输出接口通常采用______输出方式，以驱动外部负载。

答案：晶体管4. 在PLC中，______指令用于控制程序的分支和跳转。

答案：跳转三、简答题（每题10分，共20分）1. 简述PLC在自动化生产线中的应用。

答案：PLC在自动化生产线中主要应用于控制生产线上的各个设备，如传送带、机器人、传感器等，以实现生产过程的自动化和优化，提高生产效率和产品质量。

2. 描述PLC的故障诊断方法。

答案：PLC的故障诊断方法包括：1) 观察PLC的状态指示灯，如电源灯、运行灯等；2) 检查输入输出接口的状态；3) 利用PLC的自诊断功能，如查看错误代码；4) 通过编程软件进行程序调试和故障追踪。

四、实操题（每题10分，共40分）1. 设计一个简单的PLC控制程序，实现电机的启动和停止控制。

答案：参考程序如下：```// 假设启动按钮为I0.0，停止按钮为I0.1，电机控制输出为Q0.0 IF I0.0 THENQ0.0 := TRUE;ELSE IF I0.1 THENQ0.0 := FALSE;END_IF;```2. 编写一个PLC程序，实现对温度传感器信号的监控，当温度超过设定值时，自动启动冷却系统。

电工技师plc实操试题及答案PLC是自动化控制领域常用的一种控制设备，广泛应用于工业生产过程中。

作为一名电工技师，掌握PLC的实操操作和问题解决能力是非常重要的。

本文将提供一些常见的PLC实操试题及答案，以帮助电工技师练习和巩固相关知识。

试题一：PLC输入输出线路练习根据以下PLC输入输出线路图，回答下列问题。

答案一：1. Q1的真值表为：X1 | Q1----|----0 | 01 | 12. Q2的真值表为：X2 | Q2----|----0 | 11 | 03. Q3的真值表为：X3 | Q3----|----0 | 01 | 1试题二：PLC定时器应用以下为一个PLC定时器电路图，请根据图中给出的条件回答问题。

答案二：1. 定时器的时间设置为10秒。

2. 当PLC输入I1为ON状态时，定时器开始计时，计时10秒后输出Q1为ON状态；当I1为OFF状态时，定时器停止计时。

3. 当定时器未计时满10秒时，I2的状态无关紧要。

4. 当定时器计时满10秒后，I2为ON状态时，将触发Q2输出为ON状态；当I2为OFF状态时，Q2保持原先状态。

试题三：PLC计数器应用以下为一个PLC计数器电路图，请回答下列问题。

答案三：1. 计数器的设定值为100。

2. 当PLC输入I1为ON状态时，计数器开始计数，每次计数加1，直到计数满100时，输出Q1为ON状态。

3. 当I1为OFF状态时，计数器保持当前计数值不变。

4. 当计数器值为100时，即使I1为ON状态，计数器也不再继续计数。

以上是一些常见的PLC实操试题及答案。

通过解答这些问题，可以加深对PLC的理论知识的理解，并提升实际操作能力。

在实际工作中，电工技师需要能够准确地配置PLC系统，调试和排除各类故障。

希望以上内容对您有所帮助，祝您在电工技师的职业道路上取得更大的成功！。

plc技能试题及答案一、单选题（每题2分，共10分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括以下哪种？A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：C3. 下列哪个不是PLC的主要组成部分？A. 中央处理单元B. 输入/输出模块C. 电源模块D. 人机界面答案：D4. PLC的扫描周期主要受哪个因素的影响？A. 程序复杂度B. 程序大小C. 程序运行时间D. 程序运行时间答案：A5. PLC的输入/输出接口通常采用哪种类型的信号？A. 模拟信号B. 数字信号C. 混合信号D. 光信号答案：B二、判断题（每题1分，共5分）1. PLC的程序存储在RAM中，断电后程序会丢失。

（）答案：错误2. PLC的输出可以直接驱动交流电动机。

（）答案：错误3. PLC的输入模块可以接收多种类型的信号，如开关量和模拟量。

（）答案：正确4. PLC的扫描周期越长，其响应速度越快。

（）答案：错误5. PLC的编程软件可以用于程序的编写、调试和监控。

（）答案：正确三、简答题（每题5分，共10分）1. 简述PLC的主要功能。

答案：PLC的主要功能包括逻辑控制、顺序控制、定时控制、计数控制、数据处理和通信等。

2. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中的作用主要是实现设备的自动化控制，提高生产效率和可靠性，减少人工干预，同时通过程序的灵活编写，可以快速适应生产过程中的变化需求。

四、编程题（每题15分，共30分）1. 编写一个简单的PLC程序，实现以下逻辑：当启动按钮被按下时，启动电机；当停止按钮被按下时，停止电机。

答案：（此处省略具体的PLC编程代码）2. 设计一个PLC程序，用于控制一个简单的交通信号灯系统。

要求红灯亮5秒后变绿灯，绿灯亮5秒后变黄灯，黄灯亮2秒后变红灯。

答案：（此处省略具体的PLC编程代码）五、案例分析题（每题20分，共20分）某工厂生产线的PLC控制系统出现故障，导致生产线停止工作。
