维修电工高级技师PLC操作技能习题集

维修电工高级技师实操试题试题：用触摸屏、PLC功能指令实现两台电机的按顺序Y—△启动，要求如下：⑴按下触摸屏上的"启动”按钮，1#电机Y启动，1秒后，1#电机△启动：相隔T秒后，2 号电机Y启动，1秒后，2#电机△启动：⑵按下触摸屏的“停止”按钮，所有电机不管处于何种状态都停下；(3)T左时范用是5〜10秒；⑷使用功能指令QI0V)编写程序。

⑸在试卷上画出PLC的10分配图、PLC的梯形图和触摸屏的画而。

参考答案(1)、I/O 分配B-1（B5面♦青面）:靈P 靑遷筋厠参考 程 序恬D OK 3K2Y0D0U (T O KI O⑴WTU31K2Y0D0K2fOOO: 3 CT 2KI O 43 K2Y OOOK2YOOO J EKO .YO K T 卜 DO K100D O顺 YO0O -UHYOO) !lT 2 HIH（2）、参考界而:K Ort-• •• •• • • • • •• • • ■ • • • •• • •• ■ ■ • rf i哎強2|鎊（KM3霞K ：M4 i• q • ••■4 • ••*•• ■ ■■ •• 4模块人用DECO指令编程实现三相异步电机，要求如下:(1)按黑三裙六拍方式自动运行，毎步间隔寸间是2秒；⑵蝕模屏上能实现步进皂机的正转、反转和停止.⑶在试卷上画出PLC的10分配氫PLC的悌形图和能技异的画面©(IX L0分配表如有侵权请联系告知删除，感谢你们的配合!。

维修电工高级操作技能考核训练题试题1、继电—接触式控制线路的设计、安装与调试有一台生产设备用双速三相异步电动机拖动，双速三相异步电动机型号为YD123M-4/2，根据加工工艺要求电动机自动切换运转，并且具有过载保护、短路保护、失压保护和欠压保护，试设计出一个具有自动变速双速运转电气控制线路，并且进行安装与调试。

考核要求：（1）电路设计：根据提出的电气控制要求，正确绘出电路图。

按你所设计的电路图，提出主要材料单。

（2）元件安装：按所给的材料和图绘图纸的要求，正确利用工具和仪表，熟练地安装电气元件，元件在配线板上，布置要合理，安装要准确、紧固，按钮盒不固定在板上。

（3）布线：接线要求美观、紧固、无毛刺，导线要进行线槽。

电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。

（4）通电试验：正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。

（5）满分40分，考试时间240分钟。

试题2、用双踪示波器测量交流信号的峰-峰值考核要求：（1）用双踪示波器测量由低频信号发生器发出的1000赫兹交流信号的峰—峰值。

（2）满分10分，考核时间20分钟。

否定项：损坏仪器、仪表，扣10分。

试题3、写出三相异步电动机的工作原理考核要求：（1）准备工作：教具、演示工具准备齐全。

A4纸一张。

（2）讲课：①主题明确、重点突出。

②语言清晰、自然，用词正确。

（3）满分10分，考核时间45分钟。

否定项：指导内容不正确或不能正确表达其内容，扣10分。

试题4、用PLC改造三相异步电动机星三角电路控制电路，并且进行安装与调试考核要求：（1）电路设计：根据给定的继电控制电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，设计梯形图及PLC控制I/O口（输入/输出）接线图，根据梯形图，列出指令表。

（2）安装与接线：①按PLC控制I/O口（输入/输出）接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。

维修电工高级技师实操试题
试题：用触摸屏、PLC功能指令实现两台电机的按顺序Y—△启动，要求如下：
⑴按下触摸屏上的“启动”按钮，1#电机Y启动，1秒后，1#电机△启动；相隔T秒后，2号电机Y启动，1秒后，2#电机△启动；
⑵按下触摸屏的“停止”按钮，所有电机不管处于何种状态都停下；⑶T定时范围是5～10秒；
⑷使用功能指令（MOV）编写程序。

⑸在试卷上画出PLC的IO分配图、PLC的梯形图和触摸屏的画面。

参考答案
（2）参考程序：
（3）、参考界面：
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

试题1、PLC控制电机自动正反转的设计、安装与调试考试时间：150分钟考核方式：实操＋笔试本题分值：40分具体考核要点：PLC控制电机自动正反转的设计、安装与调试（1）任务：当按下起动按钮，KM1线圈通电，电机正转；经过5s延时,KM1线圈断电，同时KM2线圈通电，电动机反转；再经过3s延时,KM2线圈断电，KM1线圈通电。

这样反复10次后电机停止运行。

（2）要求：a) 工作方式设置为自动循环。

b) 有必要的电气保护和联锁。

笔试部分：（1）正确识读给定的电路图；写出下列图形文字符号的名称。

QS（断路器/开关）；FU1（熔断器）；KM1（线圈）。

（2）正确使用工具；简述剥线钳使用注意事项。

答：（3）正确使用仪表；简述指针式万用表测二极管的方法。

答:（4）安全文明生产，回答何为安全电压？答：操作部分：（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I/O口（输入/输出）接线图。

（6）安装与接线：按照电气安装规范①将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。

②按PLC控制I/O口（输入/输出）接线图在配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进行线槽，导线要有端子标号，引出端要用接线端头。

（7）正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。

（8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。

笔答部分答题纸1、PLC接线图2、PLC梯形图试题2、交流变频调速装置装调考试时间：60分钟考核方式：实操＋笔试本题分值：30分具体考核要点：三相交流异步电动机变频器控制装调某刨床工作台电动机由变频器拖动，按图所示速度实现程序控制。

15HZ 50HZ前进20HZ停止后退50HZ5s15s7s6s12s图 2.1.2-2 工作台程序控制速度图实现刨床工作台的多段速控制。

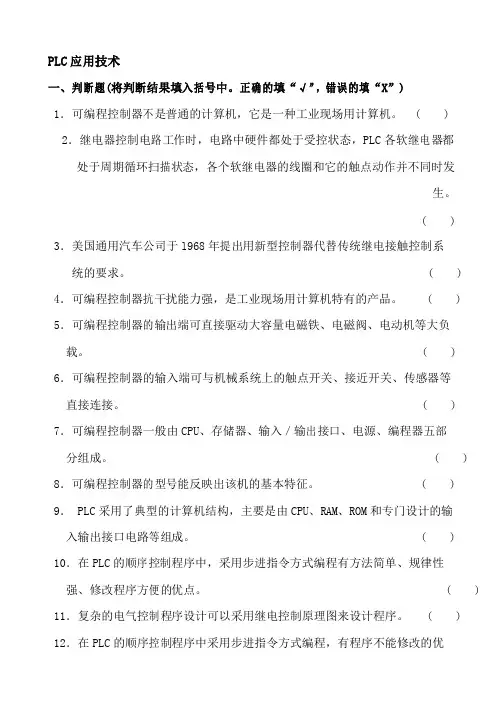

PLC应用技术一、判断题(将判断结果填入括号中。

正确的填“√”，错误的填“X”)1．可编程控制器不是普通的计算机，它是一种工业现场用计算机。

( )2．继电器控制电路工作时，电路中硬件都处于受控状态，PLC各软继电器都处于周期循环扫描状态，各个软继电器的线圈和它的触点动作并不同时发生。

( ) 3．美国通用汽车公司于l968年提出用新型控制器代替传统继电接触控制系统的要求。

( ) 4．可编程控制器抗干扰能力强，是工业现场用计算机特有的产品。

( ) 5．可编程控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。

( ) 6．可编程控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。

( ) 7．可编程控制器一般由CPU、存储器、输入／输出接口、电源、编程器五部分组成。

( ) 8．可编程控制器的型号能反映出该机的基本特征。

( ) 9． PLC采用了典型的计算机结构，主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成。

( ) 10．在PLC的顺序控制程序中，采用步进指令方式编程有方法简单、规律性强、修改程序方便的优点。

( ) 11．复杂的电气控制程序设计可以采用继电控制原理图来设计程序。

( ) 12．在PLC的顺序控制程序中采用步进指令方式编程，有程序不能修改的优点。

( ) 13．字元件主要用于开关量信息的传递、变换及逻辑处理。

( ) 14．能流在梯形图中只能作单方向流动，从左向右流动，层次的改变只能先上后下。

( ) 15．PLC将输入信息采入内部，执行用户程序的逻辑功能，最后达到控制要求。

( ) 16．通过编制控制程序，即将PLC内部的各种逻辑部件按照控制工艺进行组合以达到一定的逻辑功能。

( ) 17．PLC一个扫描周期的工作过程，是指读人输入状态到发出输出信号所用的时间。

( ) 18．连续扫描工作方式是PLC的一大特点，也可以说PLC是“串行”工作的，而继电器控制系统是“并行”工作的。

维修电工高级技师实操试题试题：用触摸屏、PLC功能指令实现两台电机的按顺序¥_△启动，要求如下：⑴按下触摸屏上的“启动”按钮，W电机Y启动，1秒后，1#电机△启动；相隔T秒后，2 号电机Y启动，1秒后，2#电机△启动；⑵按下触摸屏的“停止”按钮，所有电机不管处于何种状态都停下；⑶T定时范围是5〜10 秒；⑷使用功能指令（MOV）编写程序。

⑸在试卷上画出PLC的10分配图、PLC的梯形图和触摸屏的画面。

参考答案⑴、I/O分配(2)o-U DO DO K100IS 2431 3753DO K50X000 YOOOHfl——YOOOHHTOH卜TlY003HHT2X001-HtH{«V K3 K2Y000 ；--------------------- (TO KIO 〕--------------------- c n M〕{«V K5 K2YGOO ]{MOV K28 K2YG00 ]--------------------- (12 KIO 〕{IBY K45 KYCOO ]{tf)V KO K2YOOO ]------------------------------------------- [M ](3)、参考界而:屋8-1＜苗而+苛而)^模块2、用DECO指令编程实现三相异步电机，要求如下: ⑴按照三相六拍方式自动运行，每步间P?时间是2秒：绘摸弄上能实现步进电机的正转、反转和濘止.⑶在适卷上面出PLC的10分E3、PLC的梯形囝和铨摸异的面面，分配表。

维修电工高级复习题库PLC篇1.F系列可编程序控制器计数器用(D)表示。

A、XB、YC、TD、C2.F系列可编程序控制器定时器用(C)表示。

A、XB、YC、TD、C3.定时器相当于继电控制系统中的延时继电器。

F-40系列可编程序控制器可设定(C)。

A、0.1~9.9SB、0.1~99SC、0.1~999SD、0.1~9999S4.定时器相当于继电控制系统中的延时继电器。

F-20系列可编程序控制器可设定( B )。

A．0.1～9.9s B．0.1～99s C．0.1～999s D．0.1～9999s5.. F-20MR可编程序控制器输入继电器的地址是(A)。

A、00-13B、30-37C、50-57D、60-676.F-20MR可编程序控制器具有停电保持功能的辅助继电器的点数是( D )。

A．5 B．8 C．12 D．167.. F-20MR可编程序控制器特殊继电器的点数为(A)。

A、5B、8C、12D、168.F-40系列可编程序控制器由(D)个辅助继电器构成一个移位寄存器。

A、2B、4C、8D、169.F-40MR可编程序控制器，表示F系列(A)。

A、基本单元B、扩展单元C、单元类型D、输出类型10.F系列可编程序控制器系统是由基本单元、(C)、编程器、用户程序、写入器和程序存入器等组成。

A、键盘B、鼠标C、扩展单元D、外围设备11.. F系列可编程序控制器系统是由(D)、写入器和程序存入器等组成。

A、基本单元、编程器、用户程序B、基本单元、扩展单元、用户程序C、基本单元、扩展单元、编程器D、基本单元、扩展单元、编程器、用户程序12.F系列可编程序控制器基本单元、扩展单元、编程器、用户程序、(D)和程序存入器等组成。

A、鼠标B、键盘C、显示器D、写入器13.F系列可编程序控制器具有停电保持功能的辅助继电器的点数是(D)。

A、5B、8C、12D、1614.在M70接通后，第一个执行周期（A ）接通，用于计数器和移位寄存器的初始化（复位）。

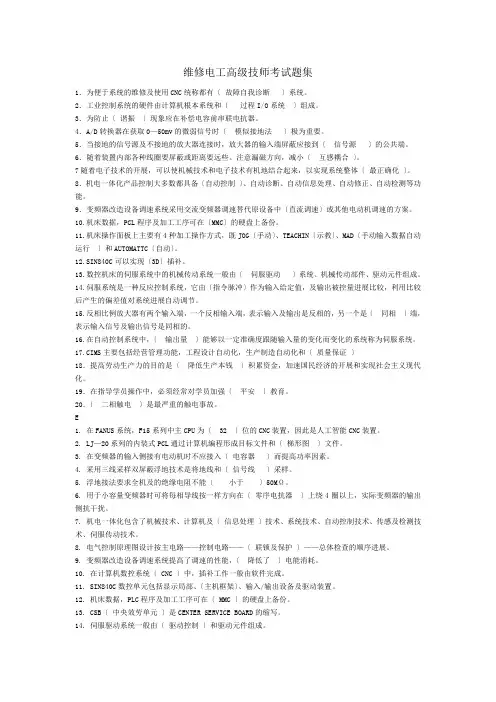

维修电工高级技师考试题集1．为便于系统的维修及使用CNC统称都有〔故障自我诊断〕系统。

2．工业控制系统的硬件由计算机根本系统和〔过程I/O系统〕组成。

3．为防止〔谐振〕现象应在补偿电容前串联电抗器。

4．A/D转换器在获取0—50mv的微弱信号时〔模似接地法〕极为重要。

5．当接地的信号源及不接地的放大器连接时，放大器的输入端屏蔽应接到〔信号源〕的公共端。

6．随着装置内部各种线圈要屏蔽或距离要远些。

注意漏磁方向，减小〔互感耦合〕。

7随着电子技术的开展，可以使机械技术和电子技术有机地结合起来，以实现系统整体〔最正确化〕。

8．机电一体化产品控制大多数都具备〔自动控制〕、自动诊断、自动信息处理、自动修正、自动检测等功能。

9．变频器改造设备调速系统采用交流变频器调速替代原设备中〔直流调速〕或其他电动机调速的方案。

10.机床数据，PCL程序及加工工序可在〔MMC〕的硬盘上备份。

11.机床操作面板上主要有4种加工操作方式，既JOG〔手动〕、TEACHIN〔示教〕、MAD〔手动输入数据自动运行〕和AUTOMATTC〔自动〕。

12.SIN840C可以实现〔3D〕插补。

13.数控机床的伺服系统中的机械传动系统一般由〔伺服驱动〕系统、机械传动部件、驱动元件组成。

14.伺服系统是一种反应控制系统，它由〔指令脉冲〕作为输入给定值，及输出被控量进展比较，利用比较后产生的偏差值对系统进展自动调节。

15.反相比例放大器有两个输入端，一个反相输入端，表示输入及输出是反相的，另一个是〔同相〕端，表示输入信号及输出信号是同相的。

16.在自动控制系统中，〔输出量〕能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。

17.CIMS主要包括经营管理功能，工程设计自动化，生产制造自动化和〔质量保证〕18．提高劳动生产力的目的是〔降低生产本钱〕积累资金，加速国民经济的开展和实现社会主义现代化。

19．在指导学员操作中，必须经常对学员加强〔平安〕教育。

维修电工技师PLC试题及答案PLC是程序可编程逻辑控制器（Programmable Logic Controller）的缩写，是一种广泛应用于工业自动化控制领域的电子设备。

作为维修电工技师，熟悉PLC的原理、应用和故障处理是必不可少的技能。

本文章将为您提供一系列PLC试题和相应的答案，帮助您加深对PLC相关知识的理解和掌握。

1. 请简要解释PLC是什么，以及它在工业自动化控制中的作用。

答：PLC是一种特殊的计算机设备，用于控制自动化生产过程中的各种机械和设备。

它具有可编程性，可以根据不同的控制逻辑和需求进行程序编写和修改。

PLC在工业自动化控制中扮演着重要的角色，它能够实时监测和控制生产过程中的各个环节，提高生产效率，优化资源利用，提升产品质量。

2. PLC的工作原理是什么？请简要描述PLC的输入输出过程。

答：PLC的工作原理主要分为两个步骤：输入过程和输出过程。

输入过程：通过传感器和开关等外部设备，将实际物理量转化为电信号输入PLC系统。

这些输入信号被接收并进行逻辑处理，最终得到需要的控制信号。

输出过程：PLC根据输入信号进行逻辑判断和计算，得到控制器的控制信号，通过继电器、电磁阀等输出装置，将信号输出到需要控制的设备和机械上，实现对其的控制。

3. 简述PLC编程语言的种类及其特点。

答：PLC编程语言主要有梯形图（Ladder Diagram）、指令表（Instruction List）、功能块图（Function Block Diagram）、结构化文本（Structured Text）等。

它们各有特点：- 梯形图（Ladder Diagram）：其图形符号类似于传统电气原理图，易于理解和编写，大多数PLC都支持该编程语言。

- 指令表（Instruction List）：以指令的形式编写，类似于汇编语言，适合进行复杂的逻辑和计算操作。

- 功能块图（Function Block Diagram）：以块状图形表示逻辑和运算，可重用性高，易于维护和调试。

1、任务要求：某送料小车工作示意图如图所示。

小车由电动机拖动，电动机正转时小车前进；而电动机反转时小车后退。

对送料小车自动循环控制的要求：第一步：第一次按动送料按钮，预先装满料的小车前进送料。

第二步：到达卸料处B(前限位开关SQ2)自动停下来卸料。

第三步：经过卸料所需设定时间30s 延时后，小车则自动返回到装料处A(后限位开关SQ1)。

第四步：经过装料所需设定时间45s 延时后，小车再次前进送料，卸完料后小车又自动返回装料，如此自动循环。

2、控制要求：① 工作方式设置：在A 点B 点均能启动，且能自动循环。

② 要求实现前进、后退的点动运行控制。

③ 有必要的电气保护和电器元件互锁。

④ 自动循环时应按上述顺序动作。

A BSQ1SQ2..送料小车参考图 3、考核要求：（1）电路设计：根据试题任务要求，设计主电路电路图，列出PLC 控制I/O 口（输入/输出）元件地址分配表，设计PLC 控制I/O 口（输入/输出）接线图，编写PLC 控制梯形图程序。

（2）安装与接线：按PLC 控制I/O 口（输入/输出）接线图在模拟配线板上进行安装与接线。

元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。

将熔断器、接触器、继电器、转换开关、PLC 装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。

（3）运行与调试：正确使用电工工具及万用表，进行仔细检查，按照被控制设备的动作要求进行接线调试，并注意人身和设备安全。

（4）考核时间：本项目考核时间为120分钟。

1、任务要求：有四台电动机M1、M2、M3、M4。

启动时，按下启动按钮，电动机M1启动，经过5秒后电动机M2启动，再经过5秒M3启动，再经过5秒M4启动；停止时，按下停止按钮时，同样每隔6秒电动机从M4依此停止。

2、控制要求：（1）当电动机启动到M3时，按下停止按钮，电动机M3停止，其后间隔6秒M2停止，M2停止后间隔6秒M1停止。

（完整）高级电工PLC实操题高级电工PLC实操题PLC可逆运行能耗制动控制考题内容：PLC可逆运行能耗制动控制1、按SB1，KM1合，电机正转。

2、按SB2，KM2合，电机反转。

3、按SB3，KM1或KM2停，能耗制动。

（由考评员设定制动时间）4、FR动作，KM1或KM2释放电机自由停车。

5、电机控制符合要求，或模拟屏显示正确。

输出分配： KM1 Y0KM2 Y1KM3 Y26、画主回路图并接线。

（1）I/O输入、输出分配X0 SB1（正转）Y0 KM1X1 SB2（反转）Y1 KM2X2 SB3（能耗制动）Y2 KM3X3 FR（热继电保护）（3）主回路电路图U V W N D (4)步进状态图Y1S0（5）编写程序：LD M8000 SET S0 STL S0LD X3ZRST Y0 Y2 ZRST S20 S23LD X0ANI Y1SET S20LD X1ANI Y0SET S21STL S20LDI Y1OUT Y0LD X2SET S22STL S21LDI Y0OUT Y1LD X2SET S22STL S22OUT TO K3LD T0SET S23STL S23LDI Y0ANI Y1OUT Y2OUT T1 K20LD T1OUT S0RETEND考试内容：交通灯PLC自动控制行向；红色30秒绿色20秒绿闪5秒黄色5秒要求：绿色20秒绿闪5秒黄色5秒红色30秒一、行向红灯亮30秒，绿灯亮20秒，绿灯闪5秒（周期1秒），黄灯亮5秒。

二、列向红灯亮30秒，绿灯亮20秒，绿灯闪5秒（周期1秒），黄灯亮5秒。

三、模拟屏显示：行向 Y0-----红灯 Y1-----绿灯 Y2-----黄灯。

列向 Y3-----红灯 Y4-----绿灯 Y5-----黄灯。

四、手动控制时，行、列均黄灯闪烁（周期1秒）。

参考答案：（1）I/O输入、输出分配Y0-----行向红灯X0-----起动Y1-----行向绿灯Y2-----行向黄灯X1-----停止Y3-----列向红灯Y4-----列向绿灯X2-----手动/自动Y2-----列向黄灯（2）PLC输入、输出图（画出）T21 K5 Y2Y5（4）编写指令LD M8000 SET S0STL S0LD X1OR M0LD X2 PLS M0ANI T21 OUT T20 K5 AND T20 OUT T21 OUT Y2 OUT Y5 ZRST CO C1 ZRST Y0 Y5 ZRST S20 S34 LD X0 ANI X1SET S20 SET S30 STL S20 OUT Y0OUT T0 K300 LD T0 SET S21 STL S21 OUT Y1OUT T1 K200 LD T1 SET S22 STL S22 OUT T2 K5 LD T2 SET S23 STL S23 OUT C0 K5 OUT Y1OUT T3 K5 LD T3ANI C0RST C0OUT S22LD T3AND C0SET S24STL S24OUT Y2OUT T4 K50 LD T4OUT S20STL S30OUT Y4OUT T10 K200 LD T10SET S31STL S31OUT T11 K5 LD T11SET S32STL S32OUT C1 K5 OUT Y4OUT T12 K5 LD T12SET S33STL S33RST C1OUT Y5OUT T13 K50 LD T13SET S34STL S34OUT Y3OUT T14 K300 LD T14OUT S30RETEND（5）接线（6）运行考试内容：简易机械手PLC控制示意图如下：说明：1、机械手的工作是从A点将工件移到B点2、控制方式：1）手动操作：将机械手复归至原点位置。

维修电工高级技师考试题集一、填空题001、线圈产生感生电动势的大小正比于线圈的磁通量的变化率。

002、有一共发射极单管放大电路，当在其输入端加一正弦波时，输出电压V0的波形在正半周失真，为截止失真，则该放大电路的晶体管是NPN型。

003、当LC组成的并联电路，在外加电源的频率为电路谐振频率时，电路呈纯阻性。

004、任何一个逻辑函数的最小项表达式是唯一的。

005、8421 BCD 码的二―十进制计数器状态是1001时，再输入一个计数脉冲，计数状态为0000，然后向高位发进位信号。

006、由运算放大器组成的比例放大器，可分为反相比例放大器和同相比例放大器。

007、反相比例放大器有两个输入端，一个是反相输入端，表示输入与输出是反相的；另一个是同相端，表示输入信号与输出信号是同相的。

008、时序电路可分为同步、异步时序电路两大类。

009、霍尔传感器是利用半导体材料的霍尔效应进行测量的传感器。

010、施密特触发器属于双稳态触发器。

011、电场屏蔽解决分布电容问题，屏蔽地线接大地。

012、磁路屏蔽用导磁材料使磁场闭合，屏蔽接地线接大地很好。

013、电子测量装置的静电屏蔽罩必须与被屏蔽电路的零信号电位公共线相接。

014、零信号基准电位的相接点必须保证干扰电流不流经信号线。

015、电子装置内部采用低噪声前置放大器，各级放大器间防止耦合和自激振荡。

016、A/D 转换器在获取0～50mV的微弱信号时，模拟接地法极为重要。

017、随着装置内部各种线圈要屏蔽或距离要远些，注意漏磁方向，减小互感耦合。

018、单相变压器在进行短路试验时，应将高压侧接交流电源，低压侧短路。

019、35KV 断路器大修时交流耐压试验电压标准为85KV。

020、Fuse的中文意思为保险丝。

021、桥式起重机中电动机过载保护通常采用过电流继电器。

022、步进电动机是一种把电脉冲控制信号转换成角位移和直线位移的执行元件。

023、传感器按输出量的性质分参量型和发电型两类。
