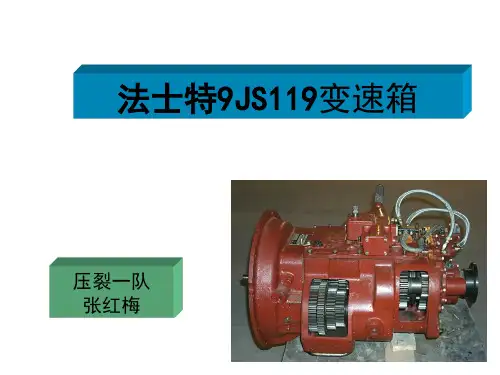

法士特9档变速箱RT11509C演示幻灯片

（六）上盖总成1-上盖；2-上盖衬垫；3-小六角头螺栓；4-方头锥形螺塞；5-钢球；6-双头螺栓；7-压缩弹簧；8-压缩弹簧；9-操纵窗口衬垫；10-低倒档拨叉轴；11-倒档锁螺塞；12-倒档锁弹簧；13-倒档锁柱塞；14-换档拨叉锁止螺钉；15-低倒档拨叉；16-钢球；17-倒档块（1/2、5/6）；18-一二档拨叉轴；19-一二档拨叉；20-拨叉轴联锁销；21-三四档拨叉；22-三四档拨叉轴；23-档导块（3/4、7/8）；24、起吊弯板；25-小六角头螺栓。

（七）操纵装置总成1-双H操纵装置壳体；2-横向换档杆衬套；3-压缩弹簧；4-弹簧座；5-弹簧隔套；6-定位环；7-侧板；8-小六角头螺栓；9-弹簧垫圈；10-横向换档杆；11-拨头；12-圆柱销；13-低倒档开关控制块；14-油封；15-套；16-LRC外换档臂；17-小六角螺母；18-小六角头螺栓；19-垫圈；20-碗形塞片；21-双H气阀衬垫；22-双H气阀；23-弹簧垫圈；24-内六角螺钉；24-通气塞；26-45°弯管接头；27-三通管接头；28-六角头锥形螺塞；29-气管总成；30-气管总成；31-气管总成；32-定位柱销；33-压缩弹簧；34-弹簧压盖；35-小六角头螺栓；36-弹簧垫圈；37-通气塞；38-止动螺钉；39-销6×36.5；40-空档开关术销；41-压力开关；42-垫密圈；43-开关启动销；44-垫密圈；45-压力开关；46-端垫；47-衬垫；48-压缩弹簧。

（八）副箱驱动齿轮总成1-止动环；2-止动环；3-轴承；4-（轴承）止动环；5-付箱轴承定位盘；6-带孔螺栓；7-铁丝；8-付箱驱动齿轮。

（九）副箱主轴总成1-付箱主轴；2-高低档同步器总成；3-付箱主轴垫圈；4-付箱主轴齿轮垫片；5-付箱主轴减速齿轮；6-止动环；7-付箱减速齿轮垫片；8-凸缘螺母。

（十）副箱左、右中间轴1-短圆柱滚子轴承；2-付箱加长中间轴焊接总成（光）；3-付箱中间轴焊接总成；4-短圆柱滚子轴承；5-止动环；6-（轴承）止动环；7-轴承垫圈。

变速器命名规则1.陕西法士特9 J S (S) (X) 150 T A (-B)为例，9表示前进档位数，J表示机械式，S表示主箱双中间轴，(S)表示副箱双中间轴，（X）表示副箱斜齿轮传动，150表示最大输入扭矩为1500，T表示带同步器，A表示速比代号，（-B）表示改进型。

2.伊顿：富勒系列变速器RT—11509C为例R表示换档范围，T表示双中间轴，11表示最大输入扭矩为1100,5表示设计级别，09表示前进档位为9档，C表示速比代号。

3.一汽CA 6 T135-85 CA 表示一汽集团，6表示6档，T表示带同步器，135则表示中心距为135mm，85表示最大输入间距为850NM3.中国重汽HW18710AX-S为例HW表示重汽HW 系列，18表示最大输入扭矩为1800NM，7表示变速器系列号，为重型变速箱系列，10表示档位数为10，A表示AMT，X表示超速档，S 表示同步器。

4.大同齿轮DC6J90TA01-010 :DC表示大同集团标志，6表示前进档位数，J表示机械式，90表示最大输入扭矩为90*9.8NM,T表示同步器，A表示产品代号（A—超速档基本型；B—超速档带气助力器；C—直接档基本型；D—直接档带气助力器），01为变型代号，-010为变速箱总成尾号。

DC6J90TA：大同齿轮、6档、机械式、最大输入扭矩为90*9.8NM带同步器、A速比代号（超速档正车型）。

DC7J100TB-00030(00020)配置代号：00030—变速箱总成带离合器壳总成；00020—变速箱总成带离合器壳及助力器总成。

5.东风DF8S1200A: 东风8档、额定输入扭矩为1200NM速比代号为A6.綦江齿轮QJ系列：QJ16S2200 綦江齿轮、16档额定输入扭矩为2200NMZF系列:ZF16S130 采埃孚、16档、最大输入扭矩为1300NM7.伊顿RTX11710B: R表示ROADRANGER，T表示双中间轴，X表示带超速档，11表示额定扭矩100LB-FT约1560NM，7表示设计级别，10表示前进档数，B 表示速比代号。

第四章变速器第一节概述陕汽德龙系列重卡装配法士特引进美国富勒公司生产的系列变速器，该系列变速器具有独特的双中间轴结构，具有结构简单、重量轻、体积小、传动效率高、可靠性高、维修方便等优点。

陕汽德龙系列重卡选配法士特生产的F9、F10、F12、F16变速器。

法士特变速器的结构基本相同，下面就以9档箱为例。

法士特双中间轴系列变速器的编号规则R T O(X) – 11 6 09 C范围档速比代号双中间轴结构前进档数超速档齿轮形式（5粗齿、6细齿）× 100＝名义出入扭矩（磅呎）9 J（D）S D X 180（T）A前进档数速比代号机械式全同步器单箱× 100＝名义出入扭矩（NM）双中间轴结构副箱斜齿传动副箱加大中心距表1-1 F8、F9系列变速箱的速比表1-2 F10系列变速箱的速比法士特双中间轴变速器的基本结构相同，下面就以F9系列变速器为例，简要介绍法士特双中间轴变速器的工作原理、结构特点及维修要点。

表1-2 F10系列变速箱的速比表第二节富勒RT11509C型变速箱的结构一、中间轴结构富勒双中间轴九档变速器的主、副变速器均采用两根结构完全一样的中间轴，相间180°。

动力从输入轴输入后，分流到两根中间轴上，然后汇集到主轴输出，副变速器也是如此。

在理论上每根中间轴只传递1/2的扭矩，所以采用双中间轴可以使变速器的中心距减小，齿轮的宽度减薄。

轴向尺寸缩短，质量减轻。

采用了双中间轴以后，主轴上的各档齿轮必须同时与两只中间轴齿轮啮合。

为了满足正确的啮合并使载荷尽可能地平均分配，主轴齿轮在主轴上呈径向浮动状态。

主轴则采用绞接式浮动结构。

如图2-1。

主轴轴颈插入输入轴的孔内，孔内压入含油导套，主轴轴颈与导套之间有足够的径向间隙。

主轴后端通过渐开线花键插入副变速器驱动齿轮孔内，副变速器驱动齿轮轴颈支承在球轴承上。

1.主轴2.输入轴3.输入轴齿轮4.副箱驱动齿轮图2-1主轴浮动结构示意图因为主轴上各档齿轮在主轴上浮动，这样就取消了传流的滚针轴承，使主轴总成的结构更简单合理。

fast双中间轴系列变速器使用说明一 fast 双中间轴系列变速器的结构1.双中间轴结构fast双中间系列变速器的主、副变速器均采用两根结构完全一样的中间轴，相间180°。

动力从输入轴输入后，分流到两根中间轴上，然后汇集到主轴输出，副变速器也是如此。

在理论上每根中间轴只传递1/2的扭矩，所以采用双中间轴可以使变速器的中心距减少，齿轮的宽度减薄，轴向尺寸缩短，质量减轻。

采用了双中间轴以后，主轴上的各档必须同时与两只中间轴齿轮啮合。

为了满足正确的啮合并使载荷尽可能地平均分配，主轴齿轮在主轴上呈径向浮动状态，主轴则采用铰接式浮动结构。

主轴轴颈插入输入轴的孔内，孔内压入含油导套，主轴轴颈与导套之间有足够的径向间隙。

主轴后端通过渐开线花键插入副变速器驱动齿轮孔内，副变速器驱动齿轮轴颈支撑在球轴承上。

在细齿变速器中，副箱驱动齿轮轴颈有两个凹槽，槽内装有O型橡胶圈，与轴承形成弹性支承。

因为主轴上各档齿轮在主轴上浮动，这样就取消了传统的滚针轴承，使主轴总成的结构更简单。

在工作时，两个中间轴齿轮对主轴齿轮所加的径向力大小相等，方向相反，相互抵消，使主轴只承受扭矩，不承受弯矩，改善了主轴和轴承的受力状况，并大大提高了变速器的使用可靠性和耐久性。

2.“对齿”及对齿程序为了解决双中间轴齿轮与主轴齿轮的正确啮合，必须进行“对齿”。

所谓“对齿”，即组装变速器时，将两根中间轴传动齿轮上印有标记的轮齿分别插入输入轴（一轴）齿轮上印有标记的两组轮齿（每组包括相邻的两个牙齿）的齿槽内。

副变速器“对齿”也按上述方法。

通常是选用后面一对齿轮进行“对齿”。

对齿程序:（1）先在一轴齿轮的任意两个相邻齿上打上记号，然后在与其相对称的另一侧两相邻齿上打上记号。

两组记号间的齿数相等。

（2）在每只中间轴传动齿轮上与齿轮键槽正对的那个齿上打上记号，以便识别。

（3）装配时，是两只中间轴传动齿轮上有标记的齿分别啮入一轴齿轮左右两侧标有记号的两齿之中。

法士特变速箱内部资料主要内容�一、RT-11509C型号说明�二、整体结构特点及简介�三、分总成介绍�四、气动控制原理（换档控制）�五、齿轮传动路线RT-11509C型号说明�型号：RT-11509C编号规则：R：范围档（Range）T：双中间轴结构（Twin-countershaft）11：为11×100=名义输入扭矩（磅·英尺），1490N·m5:齿轮形式（5为粗尺，6为细尺）09：前进档数C：速比代号整体结构特点及简介�主副箱组合设计，主箱手操纵，副箱气操纵。

�主副箱均为双中间轴传动，主轴及主轴齿轮浮动，取消了所有主轴齿轮上的滚针轴承。

�双H操纵机构，实现高低档位自动换档。

RT-11509C结构及分总成介绍�双H操纵机构（A-C03001）�上盖总成（A-C02001）�一轴总成（A-C01002）�二轴总成（A-C01003）�左/右中间轴总成（A-C01004/5）�倒档中间轴总成（A-C01006）�副箱总成�变速器壳体总成（A-C01001)�离合器壳体总成（A-3674）等组成双H操纵机构（A-C03001）上盖总成（A-C02001）一轴总成（A-C01002）二轴总成（A-C01003）左/右中间轴总成（A-C01004/5）倒档中间轴总成（A-C01006）副箱总成副箱驱动齿轮总成（A-C09002）离合器分离装置双H 操纵装置（A-C03001）结构LRC外换档臂（F96035）通气塞双H气阀（F99660）横向换档杆（F99679）倒档压力开关（79100710068）空档压力开关（99012710041）换档拨头（F96035）倒档控制块（F99681）双H操纵装置壳体（F96194）双H操纵装置原理通过操纵外换档臂使横向换档杆作横向移动或转动，进行选档和摘挂档。

换档拨头上有一部分扇形斜面，当横向换档杆向高档区移动时，双H气阀的球面滑柱能顺利回缩，接通高档气路，闭合低档气路。

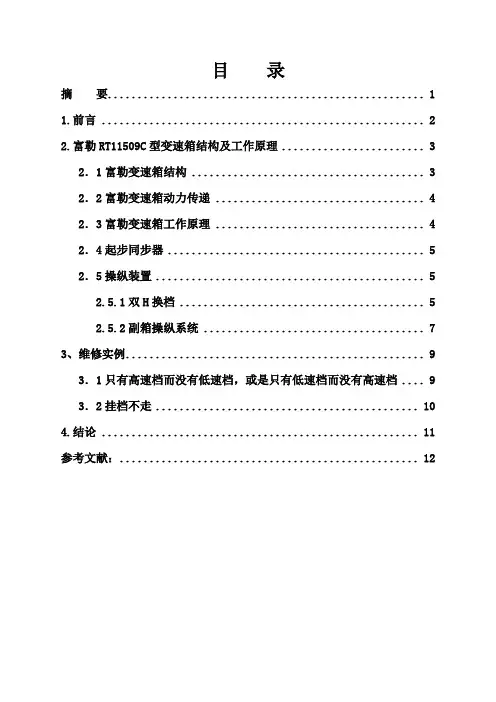

目录摘要 (1)1.前言 (2)2.富勒RT11509C型变速箱结构及工作原理 (3)2．1富勒变速箱结构 (3)2．2富勒变速箱动力传递 (4)2．3富勒变速箱工作原理 (4)2．4起步同步器 (5)2．5操纵装置 (5)2.5.1双H换档 (5)2.5.2副箱操纵系统 (7)3、维修实例 (9)3．1只有高速档而没有低速档，或是只有低速档而没有高速档 (9)3．2挂档不走 (10)4.结论 (11)参考文献： (12)摘要变速器是汽车传动系统中一个重要组成，汽车复杂的使用条件要求汽车的驱动力和车速能在一定范围内变化，其基本功用是：1、改变发动机传到汽车驱动轮上的扭矩和转速；2、在发动机旋转方向不变的情况下，实现汽车倒向行驶；3、在离合器结合状态下，切断发动机与传动系统的动力联系。

在本文中，我将重点介绍有关富勒RT11509C变速器的构造和基本原理，以及一些常见故障现象及其诊断与排除方法。

关键词：汽车、富勒变速器、扭矩、动力1.前言随着国民经济的迅猛发展，我国为发展重型汽车工业而引进了奥地利斯太尔系列重型汽车，到目前为止斯太尔系列汽车从动力性与经济性上讲，仍然列居国际先进车型的行列，它们主要优点是动力性与经济性相对先进，配件通用化程度高，生产工艺性好，其生产成本大大低于其它车俩。

我国的重型运输车辆越来越多，车型也有很多种，这给车辆维修带来一定难度，不同单位维修保养工作的差异，维修人员的技术能力的差别直接影响车况的好坏，呈现出经济效益的巨大差异，维修人员必须熟悉、掌握车辆的结构特点，才能为企业降本增效。

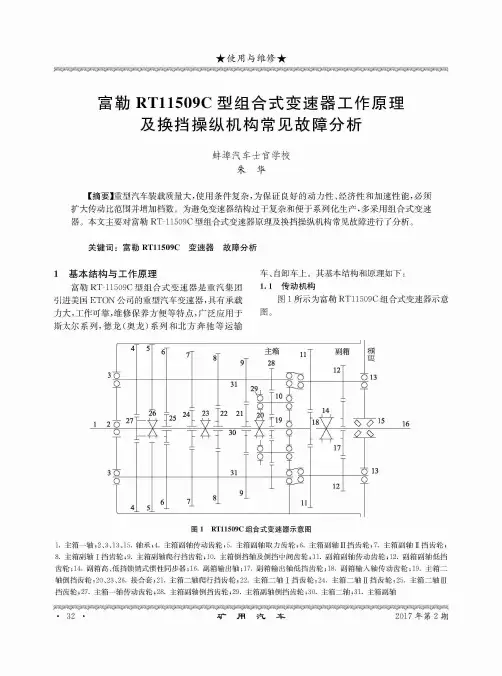

2.富勒RT11509C型变速箱结构及工作原理2．1富勒变速箱结构富勒变速箱由一个具有5个前进档、一个倒档的主变速箱和一个具有高、低两档的副变速箱组合而成的一个具有9个前进档(1至8档和一个爬行档)和一个倒档的整体式变速箱(5个前进档和1个倒档的主变速箱与1个高、低两档的副变速箱组合出现10个前进档和两个倒档，然而由于高速爬行档和高速倒档没有意义，因此从操纵机构上把这两个档位摘除，从而形成9个前进档和1个倒档)。

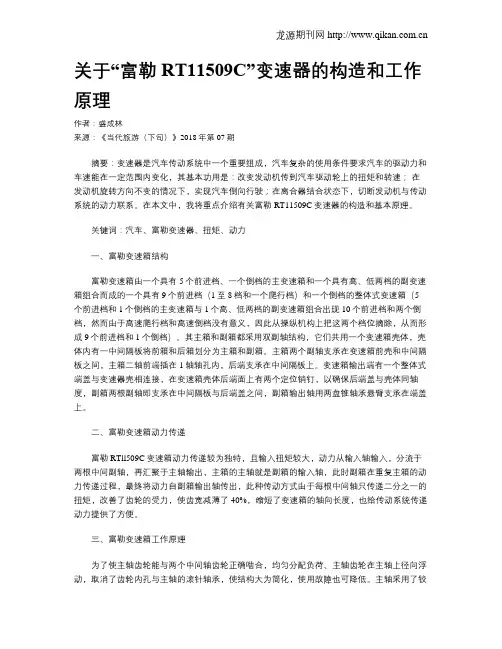

关于“富勒RT11509C”变速器的构造和工作原理作者：盛成林来源：《当代旅游（下旬）》2018年第07期摘要：变速器是汽车传动系统中一个重要组成，汽车复杂的使用条件要求汽车的驱动力和车速能在一定范围内变化，其基本功用是：改变发动机传到汽车驱动轮上的扭矩和转速；在发动机旋转方向不变的情况下，实现汽车倒向行驶；在离合器结合状态下，切断发动机与传动系统的动力联系。

在本文中，我将重点介绍有关富勒RT11509C变速器的构造和基本原理。

关键词：汽车、富勒变速器、扭矩、动力一、富勒变速箱结构富勒变速箱由一个具有5个前进档、一个倒档的主变速箱和一个具有高、低两档的副变速箱组合而成的一个具有9个前进档（1至8档和一个爬行档）和一个倒档的整体式变速箱（5个前进档和1个倒档的主变速箱与1个高、低两档的副变速箱组合出现10个前进档和两个倒档，然而由于高速爬行档和高速倒档没有意义，因此从操纵机构上把这两个档位摘除，从而形成9个前进档和1个倒档）。

其主箱和副箱都采用双副轴结构，它们共用一个变速箱壳体，壳体内有一中间隔板将前箱和后箱划分为主箱和副箱。

主箱两个副轴支承在变速箱前壳和中间隔板之间，主箱二轴前端插在1轴轴孔内，后端支承在中间隔板上。

变速箱输出端有一个整体式端盖与变速器壳相连接，在变速箱壳体后端面上有两个定位销钉，以确保后端盖与壳体同轴度，副箱两根副轴即支承在中间隔板与后端盖之间，副箱输出轴用两盘锥轴承悬臂支承在端盖上。

二、富勒变速箱动力传递富勒RTll509C变速箱动力传递较为独特，且输入扭矩较大，动力从输入轴输入，分流于两根中间副轴，再汇聚于主轴输出，主箱的主轴就是副箱的输入轴，此时副箱在重复主箱的动力传递过程，最终将动力自副箱输出轴传出，此种传动方式由于每根中间轴只传递二分之一的扭矩，改善了齿轮的受力，使齿宽减薄了40%，缩短了变速箱的轴向长度，也给传动系统传递动力提供了方便。

三、富勒变速箱工作原理为了使主轴齿轮能与两个中间轴齿轮正确啮合，均匀分配负荷、主轴齿轮在主轴上径向浮动，取消了齿轮内孔与主轴的滚针轴承，使结构大为简化，使用故障也可降低。

●陕西法士特法士特占据了卡车变速箱大部分市场，重卡市场更是超过八成，其命名规则也比较典型，国内别的变速箱厂商一般也都类似。

法士特命名规则如下图所示。

法士特系列变速箱命名规则参照图中的命名规则，12JS160T中12表示档位数为12，JS表示机械式双中间轴结构，160表示额定输入扭矩1600Nm，T表示带有同步器。

9JSS大力金刚全同步器系列的9JSS180T变速箱的解释为：9表示9档，JSS 表示机械式结构，主箱双中间轴、副箱三中间轴结构，180表示额定扭矩为1800Nm，T表示带有同步器。

80年代从伊顿引进的富勒系列变速箱采用了伊顿的命名规则，以最常见的RT-11509C为例： R表示范围档；T表示双中间轴；11表示输入扭矩为1100Nm；5是设计级别；09前进档数为9档；C为速比代号。

当时引进的其实是富勒RT-11609系列，但因为当时加工及成本问题改成粗齿，就叫RT-11509C。

●一汽一汽解放下属生产变速器的厂家有两个：一是中国第一汽车集团哈尔滨变速箱厂(简称一汽哈变)，主要生产中型变速器；另一个是一汽解放变速箱分公司，主要生产中型和重型两大系列变速器。

这两家厂商则按照同一套命名规则。

一汽变速箱命名规则以哈齿生产的CA6T135-85变速箱为例，它的解释为：CA表示一汽集团，6表示为6档变速箱，T表示带同步器，135则表示中心距为135mm，85表示最大输入扭矩为850Nm。

另外，还有之前与伊顿合作的FS10209系列，目前在J5、J6平台上推广使用，其命名规则请参考后面伊顿系列变速箱。

● 中国重汽中国重汽变速箱命名规则中国重汽自主研发的HW变速箱主要有HW18709、HW18710、HW20716三大系列，重汽自主研发的SmartShift-AMT（手自一体）技术使中国用户也能够享有国际高端重卡的操作舒适性。

以HW18710变速箱为例，HW表示中国重汽HW系列，18表示最大输入扭矩为1800Nm，7表示变速箱系列号，为重型变速器系列；10表示档位数为0。

1.变速箱；
2.轴承座；
3.弹性联轴器；
4.离合器；
计方案见图2，轴承座设计利用变速箱安装板正面空间，采用止扣加螺纹孔方式定位，其中外径不超过194mm，可利用市场上外径200mm圆钢下料，整体调质处理后加工，可降低成本、缩短生产周期。

③综合上面的设计，最终确定拖磨试验台安装支架外形尺寸为925mm×520mm×710mm（长×宽×高），具体设计方案见图3，侧板、立板上均设计有孔，在保证设计强度和刚度的同时（安装支架的有限元分析见图4，完全满足要求），既可以减轻重量，还可用于吊装和观察。

5拖磨试验台的价值意义
变速箱修理完毕后上拖磨试验台进行试验，可通过全程试验，检查变速箱是否泄漏、有无异响以及验证换挡性试过程可控。

一方面从生产过程上节约了大量人力、时间，提高了生产效率，更重要一方面是避免变速箱上车安装后由于动力传动部件质量故障带来铁路行车安全事故，
通强国、铁路先行的行车安全提供有力保障。

参考文献:
机械设计手册（第五版）.
[2]RT-11509使用保养说明书.
铁总运[2016]6号文件《接触网检修作业车大修规则》[4]ZM-DSF10型单法兰电磁离合器使用保养说明书
1.侧板一；
2.安装立板；
3.侧板二；
4.加强板一；
5.加强板二.
图3拖磨试验台安装支架总成
1.平键；
2.端盖；
3.旋转唇形密封一；
4.滚动轴承；
5.轴承外挡环；
6.轴承内挡环；
7.轴承座；
8.滚动轴承；
9.油杯；10.旋转唇形密封二
图2轴承座装配总成
图4拖磨试验台安装支架有限元分析图。
