净化交流稳压器电源详解

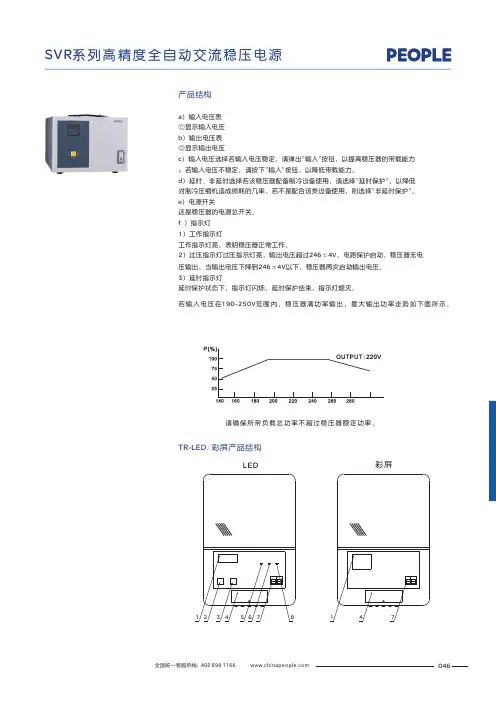

a）输入电压表◎显示输入电压b）输出电压表◎显示输出电压c）输入电压选择若输入电压稳定，请弹出"输入"按钮，以提高稳压器的带载能力；若输入电压不稳定，请按下"输入"按钮，以降低带载能力。

d）延时、非延时选择若该稳压器配备制冷设备使用，请选择"延时保护"，以降低对制冷压缩机造成损耗的几率。

若不是配合该类设备使用，则选择"非延时保护"。

e）电源开关这是稳压器的电源总开关。

f ）指示灯1）工作指示灯工作指示灯亮，表明稳压器正常工作。

2）过压指示灯过压指示灯亮，输出电压超过246±4V，电路保护启动，稳压器无电压输出。

当输出电压下降到246±4V以下，稳压器再次启动输出电压。

3）延时指示灯延时保护状态下，指示灯闪烁，延时保护结束，指示灯熄灭。

产品结构LED彩屏请确保所带负载总功率不超过稳压器额定功率。

若输入电压在190-250V范围内，稳压器满功率输出，最大输出功率走势如下图所示。

TR-LED/彩屏产品结构046①②③④⑤⑥⑦⑧⑨⑩1. 过压2. 欠压3. 过温4. 过载5. 输出电压6. 输入电压7. 功率曲线8. 延时9. 正常10. 保护LED彩屏1.显示屏(LED / 彩屏)2.电压转换3.延时转换4.接线盖5.过压6.工作7.市电 稳压8.延时9.接线圈10.散热孔技术参数047SVR-LED/彩屏产品结构1.过压灯2.工作灯3.延时灯4.显示屏(LED / 彩屏)5.开关6.延时按钮7.过载保护按钮8.散热孔9.接地10.输入电源线11.保险丝12.220V输出SVR-1000VA/1500VA/2000VA45670481.过压灯2.工作灯3.延时灯4.显示屏(LED / 彩屏)5.市电稳压6.延时按钮7.过载保护按钮8.散热孔9.提手扣10.接线孔11.接线盖SVR-3000VA/5000VA/8000VA/10000VA9. 正常10. 保护1.过压2. 欠压3. 过温4. 过载5. 输出电压6. 输入电压7. 功率曲线8. 延时③④⑦⑩①②⑤⑥⑧⑨彩屏LED过压工作延时技术参数彩屏显示模式如下表延时：机器启动时，短延时5秒，倒计时之后机器正常工作。

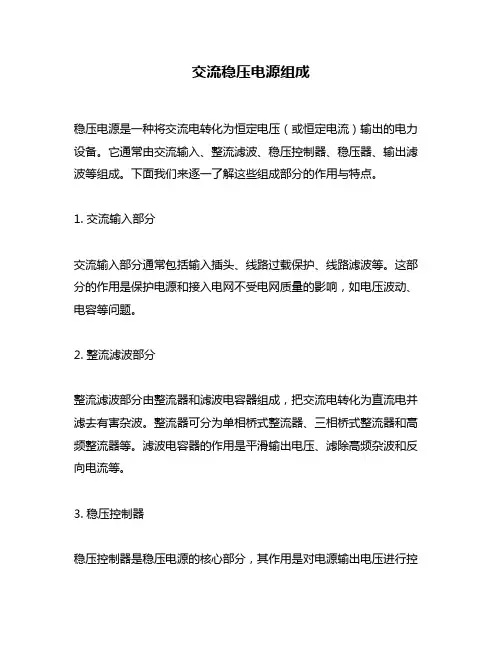

交流稳压电源组成稳压电源是一种将交流电转化为恒定电压（或恒定电流）输出的电力设备。

它通常由交流输入、整流滤波、稳压控制器、稳压器、输出滤波等组成。

下面我们来逐一了解这些组成部分的作用与特点。

1. 交流输入部分交流输入部分通常包括输入插头、线路过载保护、线路滤波等。

这部分的作用是保护电源和接入电网不受电网质量的影响，如电压波动、电容等问题。

2. 整流滤波部分整流滤波部分由整流器和滤波电容器组成，把交流电转化为直流电并滤去有害杂波。

整流器可分为单相桥式整流器、三相桥式整流器和高频整流器等。

滤波电容器的作用是平滑输出电压、滤除高频杂波和反向电流等。

3. 稳压控制器稳压控制器是稳压电源的核心部分，其作用是对电源输出电压进行控制和调节。

它通常由比较器、误差放大器、控制器、反馈电路等组成。

反馈电路中的稳压二极管和Zener二极管用于稳定电压，使其保持恒定输出。

4. 稳压器稳压器接在稳压控制器后面，用于控制输出电压或电流的大小。

常见的稳压器有线性稳压器、开关稳压器、开关电源稳压器等。

其中线性稳压器的稳定性好，但效率较低；开关稳压器成本低，效率高，但稳定性不如线性稳压器。

5. 输出滤波部分输出滤波部分通常由输出滤波器、负载稳定电路、保护电路等组成。

输出滤波器用于滤除输出波形中的噪声和杂波；负载稳定电路则用于稳定输出负载时的电压波动和电流突变；保护电路用于保护整个电子电路免受短路、过载和过热等情况的影响。

综上所述，稳压电源的组成包括交流输入部分、整流滤波部分、稳压控制器、稳压器和输出滤波部分。

每个部分都扮演着重要的角色，通过稳定输出电压或电流并保护电源和接受电网不受干扰，为各种电子设备的正常工作提供了坚实的保障。

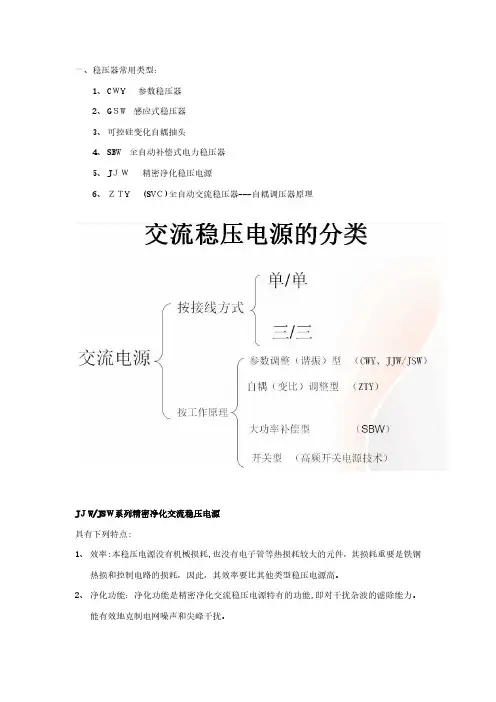

一、稳压器常用类型：1、CＷY　参数稳压器2、GＳW 感应式稳压器3、可控硅变化自耦抽头4、SBW 全自动补偿式电力稳压器5、JＪＷ　精密净化稳压电源6、ＺＴY (SVＣ)全自动交流稳压器---自耦调压器原理JＪW/JSＷ系列精密净化交流稳压电源具有下列特点:1、效率:本稳压电源没有机械损耗,也没有电子管等热损耗较大的元件，其损耗重要是铁铜热损和控制电路的损耗，因此，其效率要比其他类型稳压电源高。

2、净化功能：净化功能是精密净化交流稳压电源特有的功能,即对干扰杂波的滤除能力。

能有效地克制电网噪声和尖峰干扰。

3、低失真度：稳压电源内特设的奇次谐波滤波器能有效地减少输出电压波形的失真度。

4、响应速度快：对负载突变和线路输入突变具有很短的响应时间。

5、过压保护:当因输入电压过高或稳压电源自身故障导致单相输出电压高于250V时，过压保护电路将自动保护,减少输出电压。

的大小受控于一套检测净化电源输出电压高下的负反馈调控电路。

当市电电压偏低时,双向可控硅的导通角增大，让由Ｌｂ和C4所构成的并联电路呈电感性。

此时流过由n2绕组和由Lｂ绕组及C４所构成的并联电路中的感性电流在La电感线圈的ｎ1绕组中所感应的电压极性与市电电源Ui同极性相加，Uoｕt=Ｕi+Ub,因而使得净化电源处在升压输出状态。

当净化电源中的双向可控硅的导通角减小时,使流过线圈及Lb和C4电路中的电流呈电容性。

显然，此时的Uouｔ=Ui-Ｕb。

这样将净化电源置于降压输出状态。

因此，通过对双向可控硅的负反馈调节就能实现对负载的稳压供电。

在上述电路中,运用由Ｃ1，ｎ1和Ｃ3所构成的滤波网络就可以有效地滤除来自电网的尖峰干扰,从而既能保证稳压调节,又可实现对电网干扰进行净化滤除的双重功能。

二、ＤBW/SＢW系列大功率自动补偿式电力稳压电源具有下列特点:1、稳压范畴很宽：输入电压在３80V±20%范畴内,稳压器均能正常工作。

2、稳压精度高：±1%(可以在1％—4%之间设定）3、效率高:可达98.５%，损耗很小。

交流净化稳压电源原理及维修技术1.概述目前我国的供电电压仍然存在较大的波动。

在用电高峰期电压不足180V，负荷最小时电压高达240V以上，波动范围一般在-20%～+10%之间，而一些城镇农村的小电网电压波动范围更大，为140～250V(-40%～+15%)。

对于拥有大批进口、精密贵重仪器设备的单位来说，电压波动将造成很大的危害。

某校实验室在一次实验中，电压突然异常升高，几乎所有开启的设备包括一台美国进口的液相色谱仪，都受到不同程度的损坏。

仅色谱仪的维修就花费3600美元(合人民币3万余元)，而且实验教学、科研项目研究长时间中断，后果极为严重。

配有交流稳压电源的另一实验室当电压异常时，除交流稳压电源报警外，无任何设备损坏。

可见，交流稳压电源除稳压外，对负载也起了一定的保护作用。

因此，交流稳压电源越来越受到人们的重视，并成为各单位的必配设备。

交流稳压电源有多种，但有的因性能指标等各方面原因已基本淘汰。

取而代之的是近几年发展迅速的交流净化稳压电源，该电源的基本原理与可控硅移相调压式比较相似。

下面以江苏淮阴仪器仪表厂生产的亚光牌JJW2系列交流净化稳压电源为例介绍，该电源采用先进的正弦能量分配技术、功率滤波器技术综合设计，集稳压与抗干扰功能为一体。

具有可靠性、精度、效率高，稳压范围宽、抗干扰能力强等优点。

曾多次获奖，市场份额较大，具有一定的代表性。

2.工作原理交流净化稳压电源由调整电路、零脉冲产生电路、同步锯齿波发生电路、脉宽调制驱动放大电路、误差取样放大电路、直流稳压电源、过压保护电路等部分组成，见图1。

图1 交流净化稳压电源工作框图交流净化稳压电源原理图如图2。

自耦变压器T1、双向可控硅SCR、电感L1、三次谐波和五次谐波滤波器等构成调整电路。

L1与SCR相串联组成一个随SCR导通角(0°～180°)改变的可变电感，且与L3、C1的串联电路并联构成一个可变电抗器。

自耦变压器T1的初级与可变电抗器串联接入市电，输出交流电压为市电电压与T1次级电压的矢量和。

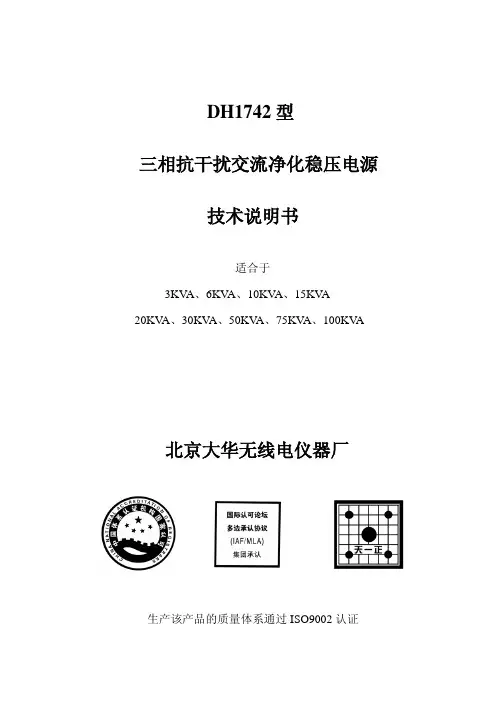

DH1742型三相抗干扰交流净化稳压电源技术说明书适合于3KV A、6KV A、10KV A、15KV A20KV A、30KV A、50KV A、75KV A、100KV A北京大华无线电仪器厂生产该产品的质量体系通过ISO9002认证1 概述DH1742型抗干扰交流净化稳压电源，它是采用了正弦能量分配器的原理，把相位叠加、LC 净化电源结合起来，在国内外同类产品的基础上取其优点，使得DH1742型 抗干扰交流净化稳压电源的性能、指标上更为先进。

由于国内电网污染严重，尖峰干 扰很大，对使用计算机系统、自动控制设备的用户造成很大威胁。

该电源把这种威胁 减少到最小。

DH1742型抗干扰交流净化电源的尖峰抑制能力大于35分贝，该电源稳 压反应速度快、效率高、波形失真小、可靠性高、适合于各种负载。

DH1742型抗干扰交流净化稳压电源，除具有良好的稳压性能外，还可有效地抑 制各种噪声和尖峰干扰，另外该电源设有过压保护功能，特别适用于使用 220V / 50 Hz 交流电的工厂、医院、研究所及国民经济各部门。

2 工作原理单相主电路的基本构成如下：（图一）该交流净化稳压电源由和市电同步的锯齿波发生器、输出电压取样电路、比较控制 电路、控制网络、吸收网络、过压保护电路组成。

由输出采样电路采回的输出电压的大 小，同锯齿波发生器的电压进行比较，比较后的控制信号通过控制网络去调整变压器， 以达到稳压的目的。

3 三相抗干扰交流净化稳压电源电路结构三相抗干扰交流净化稳压电源，由三组单相抗干扰交流净化稳压电源组合而成，为抗干扰电源滤波器调 整 变压器控 制 网 络吸收网络锯齿波 发生器比较控 制电路采样电路过压保 护电路输入输出 220V/50Hz了使输出电压平衡，电压调节分别由每相控制回路完成，其线路结构如下：K2K 2Uin K1 旁路开关 A J 1 J 2 Uout A B BC C0 0 Uin Uout A A B B C C 0 0 C图（二）4 性能指标4.1最大输出功率 ： 3KVA 、6KVA 、10KVA 、15KVA 、20KVA30KVA 、50KVA 、75KVA 、100KVA4.2 电 网 频 率 ： 50Hz ± 5Hz 4.3 输入电压范围 ： 320V ～ 450V 4.4 输 出 电 压 ： 380V(可调节±10V) 4.5 稳 压 精 度 ： ±2% 4.6 效 率 ： 90% 4.7 尖 峰 抑 制 ： 35dB 4.8 温 度 范 围 ： 0 ～40℃ 4.9 工 作 方 式 ： 连续工作 4.10 可 靠 性 ： 3000小时 4.11 冷 却 方 式 ： 自然通风4.12 具有输出过压保护功能。

净化稳压电源,B 超稳压器概述： 净化稳压电源 超稳压器概述：工业现场、医院、实验室使用的精密电子仪器及计算机需要纯净而又较稳定的交流稳压电源供电，而 供电线路上的噪声干扰使供电环境恶化，有时会超出用电设备的使用条件，严重影响了各种电子设备的正 常工作，甚至还会使计算机程序紊乱而出现“死机”现象，造成计算机系统停止工作。

供电线路上的噪声干 扰主要有以下几类： 电源线路上的扰动：线路上负荷开关的动作及大型机电设备的启动会引起脉冲尖峰电压的扰动。

电压的波动： 由于电网负载不断变化， 线路电压降不断改变， 从而会使用户用电设备供电电压不稳定， 有时会超出用电设备的使用条件。

精密交流净化稳压电源集净化、稳压、抗干扰和自动保护等多功能于一体，具有稳压范围宽、响应速 度快、精度高、抗干扰、失真度低、抗负载冲击能力强、寿命长、噪音低等优点。

一度在社会上广泛流行 的 614 系列电子稳压电源，因故障率高、寿命短、元器件易老化等原因已被淘汰。

精密交流净化稳压电源 可以避免上述稳压电源的不足，还具有比较强的抗双向干扰能力、防雷击能力和提高线路功率因数的能力， 所以精密交流稳压电源将是目前最为理想的稳压电源。

净化稳压电源， 超稳压器特点: 净化稳压电源，B 超稳压器特点该智能型净化稳压 电源采用了先进的单片机控制技术， 配以大容量滤波器与集成化控制系统构成， 三相分调，任何时间输出电压均保持平衡，无机械装置，无碳刷，无磨损。

它具有可靠性好、效率高、优 良的动（瞬）态、体积小、重量轻、噪声低、精度高、反应速度快、极少维护等特点。

该智能净化稳压器 能为敏感设备提供有效的防护，免除电力干扰。

具备双向杂波净化功能，既可以 消除电网对负载的干扰， 又可滤出负载对电网的干扰， 对负载突变和市电突变稳压响应时间少于 40ms( 两 个电源周期 ) 。

能有效抑制高能冲击，如雷击等，对共模、差模信号进行抑制，消除电流有害毛刺。

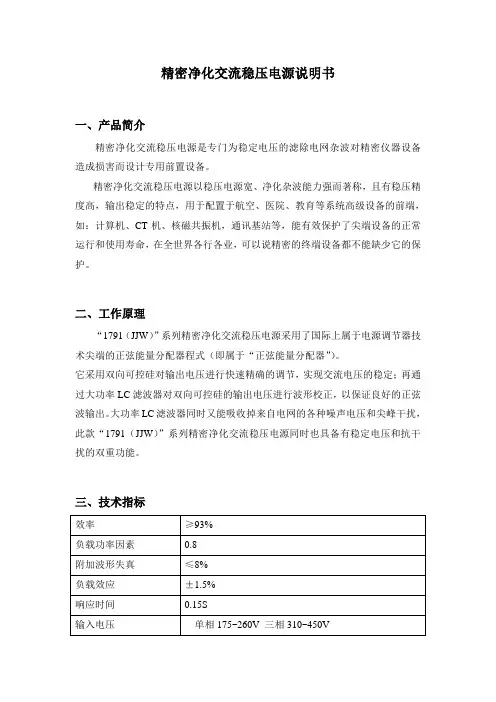

精密净化交流稳压电源说明书一、产品简介精密净化交流稳压电源是专门为稳定电压的滤除电网杂波对精密仪器设备造成损害而设计专用前置设备。

精密净化交流稳压电源以稳压电源宽、净化杂波能力强而著称，且有稳压精度高，输出稳定的特点，用于配置于航空、医院、教育等系统高级设备的前端，如：计算机、CT机、核磁共振机，通讯基站等，能有效保护了尖端设备的正常运行和使用寿命，在全世界各行各业，可以说精密的终端设备都不能缺少它的保护。

二、工作原理“1791（JJW）”系列精密净化交流稳压电源采用了国际上属于电源调节器技术尖端的正弦能量分配器程式（即属于“正弦能量分配器”）。

它采用双向可控硅对输出电压进行快速精确的调节，实现交流电压的稳定；再通过大功率LC滤波器对双向可控硅的输出电压进行波形校正，以保证良好的正弦波输出。

大功率LC滤波器同时又能吸收掉来自电网的各种噪声电压和尖峰干扰，此款“1791（JJW）”系列精密净化交流稳压电源同时也具备有稳定电压和抗干扰的双重功能。

三、技术指标“1791（JJW）”系列净化交流稳压电源除具有以上特点外还具有以下特点：1．高精确过压、欠压保护2．集成电路性能可靠3．多功能缺相保护4．防雷装置（如装备）5．市电稳压可手动切换（如装备）大型医疗设备专用型净化交流稳压电源可根据设备要求装备所有可应用功能。

注意：●“KV A”为额定功率“KW”为有效功率，例如额定功率为1KV A稳压电源，有效功率为0.8KW左右。

●如果您对所适用产品上标志（识）有不理解请来电询问阳环公司工程师，以避免因使用不当给您造成损失。

●因接错连线或使用不当造成的损失不在保修范围内。

四、安装1、开启包装箱后请先检查外壳、电压表（电流表）、开关、指示灯、数字显示屏（如装备）连线端子（如装备）等有无损坏，无损坏才能使用。

2、按照选用的稳压电源功率配合合适的软导线作为连接导线，并按稳压电源后面的标识连接。

3、某些功率小的机型已装备了从稳压电源到电源的连线，但您仍需要提供由负载到本机的连接线。

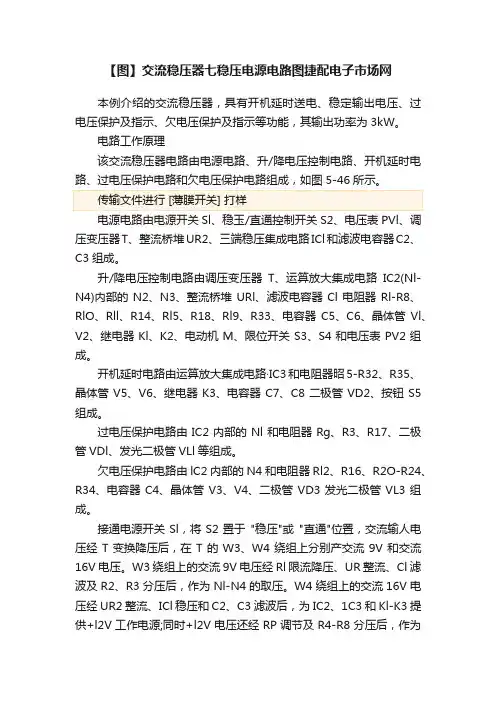

【图】交流稳压器七稳压电源电路图捷配电子市场网本例介绍的交流稳压器，具有开机延时送电、稳定输出电压、过电压保护及指示、欠电压保护及指示等功能，其输出功率为3kW。

电路工作原理该交流稳压器电路由电源电路、升/降电压控制电路、开机延时电路、过电压保护电路和欠电压保护电路组成，如图5-46所示。

电源电路由电源开关Sl、稳玉/直通控制开关S2、电压表PVl、调压变压器T、整流桥堆UR2、三端稳压集成电路ICl和滤波电容器C2、C3组成。

升/降电压控制电路由调压变压器T、运算放大集成电路IC2(Nl-N4)内部的N2、N3、整流桥堆URl、滤波电容器Cl电阻器Rl-R8、RlO、Rll、R14、Rl5、R18、Rl9、R33、电容器C5、C6、晶体管Vl、V2、继电器Kl、K2、电动机M、限位开关S3、S4和电压表PV2组成。

开机延时电路由运算放大集成电路·IC3和电阻器昭5-R32、R35、晶体管V5、V6、继电器K3、电容器C7、C8二极管VD2、按钮S5组成。

过电压保护电路由IC2内部的Nl和电阻器Rg、R3、R17、二极管VDl、发光二极管VLl等组成。

欠电压保护电路由lC2内部的N4和电阻器Rl2、R16、R2O-R24、R34、电容器C4、晶体管V3、V4、二极管VD3发光二极管VL3组成。

接通电源开关Sl，将S2置于"稳压"或"直通"位置，交流输人电压经T变换降压后，在T的W3、W4绕组上分别产交流9V和交流16V电压。

W3绕组上的交流9V电压经Rl限流降压、UR整流、Cl滤波及R2、R3分压后，作为Nl-N4的取压。

W4绕组上的交流16V电压经UR2整流、ICl稳压和C2、C3滤波后，为IC2、1C3和Kl-K3提供+l2V工作电源;同时+l2V电压还经RP调节及R4-R8分压后，作为Nl-N4的基准电压。

当交流稳压器的输出电压为220V时，N2和N3因正相输入端电压与反相输入端电压相等，而输出为O，Vl和V2均截止，Kl和K2不吸合，电动机M不转动。

稳压器(自动稳压器-净化稳压器-参数稳压器)的优缺点稳压器的类型较多，常见的稳压器有：自动稳压器，净化电源交流稳压器，参数稳压器，NPS型智能稳压电源。

现分别介绍其优缺点如下：一、自动稳压器这种稳压器结构简单，价格低廉，但可靠性差。

因为它是靠碳刷的移动（滑动或滚动）来稳压的。

控制电路根据输出设定的情况，来控制M点上下移动，以使输出电压符合负载的要求。

这种电路的缺点就是可靠性低和动态响应速度慢，不隔离干扰。

碳刷在不断的移动中会慢慢变薄直至损坏，在湿度很大的情况下寿命缩短会更快。

由于是机械运动，所以动态响应慢，这将会导致瞬间电压的突升与突降，损坏后面的设备。

比如当输入电压下降15%，即220V下降到187V时，为了保证输出仍为220V，M就必须上滑至N点，这时的变化就是220：187=1.18，这时如果有一个大型的感性负载突然下载，造成市电电压突然产生一个300V的浪涌，由于M点的机械惰性而来不及移动，在输出端就会出现一个354V的高电压，轻则使UPS电池放电，重则烧毁UPS输入电路。

反之，如果有一个大型的感性负载突然加载，也将会出现一个100V的凹陷，也会导致UPS 的电池放电。

二、净化电源交流稳压器这种交流稳压器的出现主要是代替原来的电磁补偿式614型稳压器。

这种稳压器的原理是根据双向可控硅导通角度的不同而形成不同的等效电感量，使输出对输入的变化进行补偿原理而进行稳压的。

这种电源的稳定度较高，可达到0.1%，效率也较高，可达97%，输出电压波形失真度较小，可达到0.2%。

这种稳压器的可靠性很高，有隔离干扰的能力。

由图中还可以看出，主电路中没有功率管，都是电感和电容等无源器件，惟一的一只半导体器件还是可靠性很高的双向可控硅。

但这种电路的缺点是调节范围窄，一般只适应额定电网电压的±10%，功率不容易做大，这显然无法满足电信部门的要求，所以一般不在考虑范围之内。

三、参数稳压器1、参数稳压器的工作原理参数稳压器是早期应用比较普遍的稳压器，这是一种根据铁磁谐振原理进行稳压的电路。

精密净化交流稳压器工作原理精密净化交流稳压器采用国际上先进的正弦能量分配程序的电源调节技术，并结合高效宽带滤波网络综合设计而成。

代表了交流稳压技术的最新发展水平，其主电路由正弦能量分配器和大功率滤波器并联组成，当市电输入电压变化或负载电流变化时，正弦能量分配器以半个周期的正弦波电流形式，将能量按需要精确地输入到电感器，调整电感器的电感量，确保输出电压高精度稳定。

本系列电源具有稳定范围宽、精度高、响应速度快，能长期连续工作等优点，并能有效地抑制电网中各种噪声和尖峰干扰，是目前净化交流稳压器产品中最受用户欢迎的优先机种之一。

该产品被广泛地应用于计算机及其周边装置、医疗电子仪器、通讯广播、工业电子设备、自动生产线等现代高科技产品的稳压和保护。

一、操作程序根据所购稳压器的功率，按照每千瓦0.75平方毫米计算，选用合适的导线连接稳压器的输入和输出(注意：安装时严格按稳压器的接线标记接线，不可省略和接错，请特别注意火线和零线不得接反，零线和地线不可混淆，地线和零线不能省略)。

开启稳压器开关，面板上输出电压表应指示220V，同时面板上电源指示灯亮，表示稳压器已经正常工作，如需调整出电压，请调节机器后面板“调压电位器”，顺时针调节输出电压升高，逆时针调节输出电压降低(调节时请关闭负载)。

3KVA以下的稳压器用保险丝作过载或短路保护，5KVA以上的稳压器用自动空气断路作过载或短路保护，在稳压器工作时，如保险丝熔断或自动空气断路器跳闸，应关机检查负载和稳压器。

当输出电压超过保护值时(出厂时相电压保护值调整为250V±5V)，稳压器自动保护，降低或切断稳压器输出电压，同时过压指示灯亮，用户应立即关机检查电网电压或者稳压器。

稳压器工作时，如输出电压有抖动现象，可能是容性或者是感性负载太重，用户可调整机箱后面板上开关的档位即可消除抖动现象(调整时请关闭负载)，机器出厂时，该开关处于正常状态，用户勿擅动。

如不能消除抖动现象，可能是输入电网线路内阻太大或输入波形失真严重所致，请检查电网线路线径和连接点质量并解决。

CWY-V第五代系列参数净化交流稳压电源∙产品名称：CWY-V系列参数净化交流稳压电源∙产品型号:CWY-V-3-100KVA产品详细说明：应用领域：高等院校、研究院所、工矿企业、医疗卫生、广播电台、宾馆、科研院所、计算机网络等随着科学技术的发展，计算机、通讯网络、精密分析仪器等现代化电子设备被大量使用。

这些现代化电子设备都是由大量集成电路组成，设备体积小、集成度高、功能强大、价格昂贵。

它们对电网中的浪涌、下陷、尖峰干扰、感应雷击等瞬间变化的抵抗能力很弱，很容易受到电网瞬变干扰的侵袭，导致数据丢失或者芯片损坏等故障。

因此，这些由微电子元件组成的设备对供电电源的要求就比较严格，必须配置可靠性高、反应速度快、瞬间稳压范围宽、抗尖峰干扰能力强、抗干扰频段宽的净化型稳压电源，才能保证其安全、可靠地工作，从而充分发挥设备的性能和企业的投资效益。

参数式双向抗干扰交流净化稳压电源(以下简称CWY)，是近几年来发展最快的抗干扰净化电源之一。

它集隔离变压器、超宽范围稳压器、抗干扰滤波器等优越性能于一体，是目前可靠性最高、电压调整速度最快、宽稳压范围、宽抗干扰频段、对防护最彻底的净化型交流稳压电源，可以保障微电子设备在最恶劣的电网中也能安全正常工作。

CWY系列模块化参数稳压电源是我公司最新推出的专利技术产品，它采用了先进的工艺和模块化组合结构，使得交流参数稳压电源的设计与制造有一个革命性的飞跃。

CWY系列产品保持了常规CWY产品的所有优点，同时又彻底克服了常规中大功率CWY产品损耗大、温升高、噪声与漏磁严重、运输安装困难等的严重缺点，它是目前综合性能最好的大功率交流参数稳压电源。

主要技术参数:性能特点●电路结构极其简单．●可抗雷击干扰尖峰值达4500V．●集高抗干扰、隔离、稳压、滤波功能于一体．●综合性能最佳．●稳压范围极宽，开机自动延时输出。

什么是交流稳压电源？什么是交流稳压电源？路由器，我们在日常生活、工作中都经常用到，但不知道大家对“交流稳压电源”是否知道呢？本文收集整理了一些资料，希望本文能对各位读者有比较大的参考价值。

交流稳压电源能为负载提供稳定交流电源的电子装置。

又称交流稳压器。

概念无触点交流稳压器（电保镖稳压器）能为负载提供稳定交流电源的电子装置。

又称交流稳压器。

有关交流稳压电源的参数及质量指标可参见直流稳压电源。

各种电子设备要求有比较稳定的交流电源供电，特别是当计算机技术应用到各个领域后，采用由交流电网直接供电而不采取任何措施的方式已不能满足需要。

交流稳压电源用途广泛，类型较多，大致可分为以下5种。

①铁磁谐振式交流稳压器：利用饱和扼流圈与相应的电容器组合后具有恒压伏安特性而制成的交流稳压装置。

磁饱和式是这种稳压器的早期典型结构。

它结构简单,制造方便，输入电压允许变化范围宽，工作可靠,过载能力较强。

但波形失真较大，稳定度不高。

近年发展起来的稳压变压器，也是借助电磁元件的非线性实现稳压功能的电源装置。

它与磁饱和式稳压器的区别在于磁路结构形式的不同，而基本工作原理则相同。

它在一个铁心上同时实现稳压和变压双重功能，所以优于普通电源变压器和磁饱和稳压器。

②磁放大器式交流稳压器：将磁放大器和自耦变压器串联起来，利用电子线路改变磁放大器的阻抗以稳定输出电压的装置。

其电路形式可以是线性放大，也可以是脉宽调制等。

这类稳压器带有反馈控制的闭环系统，所以稳定度高，输出波形好。

但因采用惯性较大的磁放大器，故恢复时间较长。

又因采用自耦方式，所以抗干扰能力较差。

③滑动式交流稳压器：用改变变压器滑动接点位置，使输出电压获得稳定的装置，即是用伺服电机驱动的自动调压式交流稳压器。

这类稳压器效率高，输出电压波形好，对负载性质无特殊要求。

但稳定度较低，恢复时间较长。

④感应式交流稳压器：靠改变变压器次级电压相对于初级电压的相位差，使输出交流电压获得稳定的装置。
