JJW系列原理及维修

一、交流稳压电源的分类交流稳压电源是电源技术中的重要组成部分，它的输入为单相或三相交流电，输出仍为交流电（单相或三相）。

按交流稳压电源的工作原理可以分成四类：1、参数调整（谐振）型（CWY系列及JJW、JSW系列）正弦能量分配器2、自耦（变比）调整型（ZTY系列）日本松永技术3、大功率补偿型（SBW系列）4、开关型（高频开关电源技术）二、交流稳压电源主要技术指标为了深入理解交流稳压电源的性能特性，这里简述交流稳压电源的主要技术指标。

稳态性能指标：1、源电压范围：即输入电压范围，交流稳压电源并不是在任何交流电压输入的情况下都能使输出电压稳定，而是有一个适应范围。

目前我们公司的产品都要求输入电压在额定值的±20%范围内变化。

2、源电压效应（亦称电压调整率）：定义为“仅由于输入电压的变化而引起输出量变化的效应”。

用下式表示：Umax/Uon)*100%——在输入电压往上或往下调节时，输出电压变化的最大值（V）Uon——输出电压额定值（V）这个值越小越好，是衡量交流稳压电源性能的一个重要指标。

3、负载效应（亦称负载调整率）：定义为“仅由于负载的变化而引起输出量变化的效应”。

用下式表示：S I Umax/Uon)*100%Umax——由于负载变化引起输出电压的最大变化量（V）Uon——输出电压额定值（V）这个值越小越好，也是衡量交流稳压电源性能的一个重要指标。

4、输出电压相对谐波含量（亦称为输出电压失真度）5、效率：输出的有功功率Po与输入的有功功率Pi之比。

例：输出的有功功率Po等于800W，输入的有功功率Pi等于1000VA。

此时效率就等于（800/1000）*100%等于80%。

6、负载功率因数：交流稳压电源，一般都用伏安（V A）或千伏安（KV A）值来表示容量，原因是负载中除纯电阻性负载外，还有感性和容性负载，即负载中除有功功率外，还有无功功率。

这个指标反映了交流稳压电源带感性及容性负载的能力。

交流净化稳压电源原理及维修技术1.概述目前我国的供电电压仍然存在较大的波动。

在用电高峰期电压不足180V，负荷最小时电压高达240V以上，波动范围一般在-20%～+10%之间，而一些城镇农村的小电网电压波动范围更大，为140～250V(-40%～+15%)。

对于拥有大批进口、精密贵重仪器设备的单位来说，电压波动将造成很大的危害。

某校实验室在一次实验中，电压突然异常升高，几乎所有开启的设备包括一台美国进口的液相色谱仪，都受到不同程度的损坏。

仅色谱仪的维修就花费3600美元(合人民币3万余元)，而且实验教学、科研项目研究长时间中断，后果极为严重。

配有交流稳压电源的另一实验室当电压异常时，除交流稳压电源报警外，无任何设备损坏。

可见，交流稳压电源除稳压外，对负载也起了一定的保护作用。

因此，交流稳压电源越来越受到人们的重视，并成为各单位的必配设备。

交流稳压电源有多种，但有的因性能指标等各方面原因已基本淘汰。

取而代之的是近几年发展迅速的交流净化稳压电源，该电源的基本原理与可控硅移相调压式比较相似。

下面以江苏淮阴仪器仪表厂生产的亚光牌JJW2系列交流净化稳压电源为例介绍，该电源采用先进的正弦能量分配技术、功率滤波器技术综合设计，集稳压与抗干扰功能为一体。

具有可靠性、精度、效率高，稳压范围宽、抗干扰能力强等优点。

曾多次获奖，市场份额较大，具有一定的代表性。

2.工作原理交流净化稳压电源由调整电路、零脉冲产生电路、同步锯齿波发生电路、脉宽调制驱动放大电路、误差取样放大电路、直流稳压电源、过压保护电路等部分组成，见图1。

图1 交流净化稳压电源工作框图交流净化稳压电源原理图如图2。

自耦变压器T1、双向可控硅SCR、电感L1、三次谐波和五次谐波滤波器等构成调整电路。

L1与SCR相串联组成一个随SCR导通角(0°～180°)改变的可变电感，且与L3、C1的串联电路并联构成一个可变电抗器。

自耦变压器T1的初级与可变电抗器串联接入市电，输出交流电压为市电电压与T1次级电压的矢量和。

〞采集整理！更多 c 加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精细测量、 3D 打印、激光切割、钣金冲压折弯、精细零件加工等展示，就在**机械展.维氏硬度计简介维氏硬度计的试验力比较多，只要工件外表的粗糙度符合标准，维氏硬度计都可以检测。

维氏硬度计通过步进机电，对工件外表发展打压，之后再由读数显微镜测量压痕的对角线的长度。

之后利用对角线及试验力的一个换算关系来测得维氏硬度。

此外可以安装维氏硬度计测量软件，通过电脑显示屏来显示图象，操作测量硬度值更方便和快捷。

用途维氏硬度试验主要用于材料研究和科学试验方面小负荷维氏硬度试验，主要用于测试小型精细零件的硬度，外表硬化层硬度和有效硬化层深度，镀层的外表硬度，薄片材料和细线材的硬度，刀刃附近的硬度，牙科材料的硬度等。

由于试验力很小，压痕也很小，试样外观和使用性能都可以不受影响。

显微维氏硬度试验主要用于金属学和金相学研究，用于测定金属组织中各组成相的硬度，用于研究难熔化合物脆性等。

显微维氏硬度试验还用于极小或者极薄零件的测试，零件厚度可薄至3μm。

广泛应用于测定弱小、薄形试件、外表渗镀层等试件的显微硬度和测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬的材料的努氏硬度，是科研机构、工厂及质监部门发展材料研究和检测的理想硬度测试仪器。

合用范围：热处理、碳化、淬火硬化层，外表覆层，钢，有色金属和弱小及薄形零件等。

配备努氏压头后能测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬材料的努氏硬度。

试验原理维氏硬度计以 49.03 ~980.7N 的负荷,将相对面夹角为136°的方锥形金刚石压入器压材料外表,保持规定时间后，用测量压痕对角线长度，再按公式来计算硬度的大小。

它合用于较大工件和较深外表层的硬度测定。

维氏硬度尚有小负荷维氏硬度，试验负荷﹤ 1.949.03N ，它合用于较薄工件、工具外表或者镀层的硬度测定；显微维氏硬度，试验负荷﹤ 1.961N ，合用于金属箔、极薄外表层的硬度测定。

UPS容量一定时，设计时应尽可能让电池电压最低，这样UPS电池寿命就 越长，对于电池电压一定时，应选择数量少电压高原电池串联的电池，不要选 择数量多电压低的原电池串联的电池。有些厂家UPS的电池电压比较高，这是 因为容量一定时， 电压越高，电流就越小，就可选用较细的导线和功率较小 的半导体， 从而降低UPS成本。容量1KVA左右的UPS的电池电压一般24V或 96V。 在UPS十年的使用期里，更换电池的成本比UPS本身售价高出两倍！虽 然这类UPS设计比较容易，成本也较低， 但“潜在的”更换电池则成本很高。 电池纹波电流影响电池可靠性。理想情况下，为了延长UPS电池寿命， 应让 电池总保持在“浮”充电或恒压充状态。这种状态下充满电的电池会吸收很小 的充电器电流，它称为“浮”或“自放电”电流。尽管电池厂商如此推荐，有 些UPS的设计(很多在线式) 使电池承受一些额外的小电流，称为纹波电流。纹 波电流是当电池连续地向逆变器供电时产生的，因为据能量守恒原理，逆变器 必须有输入直流电才能产生交流输出。
备注
影响UPS寿命的一些因素
即使UPS使用的是同样的电池技术，不同厂家的电池寿命大不一样， 这一 点对用户很重要，因为更换电池的成本很高(UPS售价的30％)。 电池故障会减 小系统的可靠性，是非常烦人的事情。电池温度影响电池可靠性温度对电池的 自然老化过程有很大影响。详细的实验数据表明温度每上升摄氏5度，电池寿命 就下降10％，所以UPS的设计应让电池保持尽可能低的温度。所有在线式和后 备／在线混合式UPS比后备式或在线互动式UPS运行时发热量要大( 所以前者要 安装风扇)，这也是后备式或在线互动式UPS电池更换周期相对较长的一个重要 原因。APC UPS电池的温度降到最低了，所以它能更好地满足系统可靠性要求。 电池充电器设计影响电池可靠性电池充电器是UPS非常重要的一部分，电池的 充电条件对电池寿命有很大影响。 如果电池一直处于恒压或“浮充”型电池充 电状态，则UPS 电池寿命能最大程度提高。

稳压电源的分类并没有明确的含义和界限，我们还可以根据电源稳压器的其他特点对电源进行分类。

面对种类繁多的电源产品，如何选择一款合适的稳压电源十分重要。

我们选择稳压电源，除了要确定电源的型号、种类，还要考虑所选稳压电源的电气特性是否可以满足工作的需要。

一块理想的稳压电源，除了电源的功率和输出电压等基本指标符合工作需要以外，对于交流稳压电源，我们还要确定稳压电源相数、稳压范围和稳压精度，也需要满足工作需要。

对于直流稳压电源来讲，需要考虑稳压电源的电源调整率、输出功率、负载调整率和纹波等指标。

稳压电源就是其输出电压相对稳定，它与人们的日常生活密切相关,也称为稳定电源、稳压器等。

随着电子技术发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，对稳压电源的要求更加灵活多样。

电子设备的小型化和低成本化，使稳压电源朝轻、薄、小和高效率的方向发展。

日常工作中，电子工程师通常根据稳压电源中稳压器的稳定对象，把稳压器分为直流稳压器和交流稳压器两种，并且直流稳压器输出电压是直流，交流稳压器输出电压是交流，两者一般都用市电供电。

因此，我们就可以把稳压电源按稳压器的类型可分为直流稳压电源和交流稳压电源两大类。

稳压电源：按使用场合用功能可分为：SVC系列、JJW/JSW（CWY）系列、DBW/SBW系列l触点调节：SVC系列，DBW/SBW系列稳压电源的选型很重要:一般情况下，200K以下的场合可以根据实际需要选用；200K以上，推荐只选用SBW系列电力补偿稳压电源。

如果现场电网、负载性质不清楚，但是有不明负载的容量时，尽量选择SBW系列产品l无触点调节：JJW/JSW，CWY系列,微电脑：DJW/SJW系列SVC和DBW/SBW的内在联系：l两款稳压电源均属于接触式调节l功率是两者名称区别的原因之一l负载适应广泛SVC系列全称：高精度全自动交流稳压器（有单相、三相系列）：原理：利用侍辅电机带动碳刷，调节变压器的匝数比，从而稳定输出电压，SVC 系列产品负载适应性超强。

精密净化交流稳压电源说明书一、产品简介精密净化交流稳压电源是专门为稳定电压的滤除电网杂波对精密仪器设备造成损害而设计专用前置设备。

精密净化交流稳压电源以稳压电源宽、净化杂波能力强而著称，且有稳压精度高，输出稳定的特点，用于配置于航空、医院、教育等系统高级设备的前端，如：计算机、CT机、核磁共振机，通讯基站等，能有效保护了尖端设备的正常运行和使用寿命，在全世界各行各业，可以说精密的终端设备都不能缺少它的保护。

二、工作原理“1791（JJW）”系列精密净化交流稳压电源采用了国际上属于电源调节器技术尖端的正弦能量分配器程式（即属于“正弦能量分配器”）。

它采用双向可控硅对输出电压进行快速精确的调节，实现交流电压的稳定；再通过大功率LC滤波器对双向可控硅的输出电压进行波形校正，以保证良好的正弦波输出。

大功率LC滤波器同时又能吸收掉来自电网的各种噪声电压和尖峰干扰，此款“1791（JJW）”系列精密净化交流稳压电源同时也具备有稳定电压和抗干扰的双重功能。

三、技术指标“1791（JJW）”系列净化交流稳压电源除具有以上特点外还具有以下特点：1．高精确过压、欠压保护2．集成电路性能可靠3．多功能缺相保护4．防雷装置（如装备）5．市电稳压可手动切换（如装备）大型医疗设备专用型净化交流稳压电源可根据设备要求装备所有可应用功能。

注意：●“KV A”为额定功率“KW”为有效功率，例如额定功率为1KV A稳压电源，有效功率为0.8KW左右。

●如果您对所适用产品上标志（识）有不理解请来电询问阳环公司工程师，以避免因使用不当给您造成损失。

●因接错连线或使用不当造成的损失不在保修范围内。

四、安装1、开启包装箱后请先检查外壳、电压表（电流表）、开关、指示灯、数字显示屏（如装备）连线端子（如装备）等有无损坏，无损坏才能使用。

2、按照选用的稳压电源功率配合合适的软导线作为连接导线，并按稳压电源后面的标识连接。

3、某些功率小的机型已装备了从稳压电源到电源的连线，但您仍需要提供由负载到本机的连接线。

-9-
培训中心 目标：叶轮转速保持 17.5 r/s(低速轴） 4、 运行——停机状态 4.1 正常停机 叶片正常顺桨至 89°； 变桨主控柜的顺桨命令通过轴柜执行； 顺桨速度控制为 5° /s; 叶轮空转，机械刹车不动作； 4.2 快速停机 叶片快速顺桨至 89°； 变桨主控柜的顺桨命令通过轴柜执行； 顺桨速度控制为 7° /s; 叶轮空转，机械刹车不动作； 4.3 紧急停机 叶片紧急顺桨至 91°或 96 °限位开关 ； 紧急顺桨命令通过蓄电池柜执行； 顺桨速度不受控制 ; 叶轮转速低于 5 r/s 后，液压机械刹车抱闸，将叶轮转速降至为零； 独立变桨： 三个叶片通过各自的轴柜和蓄电池柜实现开桨和顺桨的同步调 节；如果某一个驱动器发生故障，另两个驱动器依然可以安全地使风机顺 桨并安全停机。
定桨失速型风电机组
发电量随着风速的提高而增长，在额定风速下达到满发，但风速若再 增加，机组出力反而下降很快，叶片呈现失速特性。
优点：机械结构简单，易于制造； 控制原理简单，运行可靠性高。
缺点：额定风速高，风轮转换效率低； 电能质量差，对电网影响大； 叶片复杂，重量大，不适合制造大风机
-2-
培训中心 变桨变速型风电机组
风机的每个叶片可跟随风速变化独立同步的变化桨距角，控制机组在任 何转速下始终工作在最佳状态，额定风速得以有效降低，提高了低风速下 机组的发电能力；当风速继续提高时，功率曲线能够维持恒定，有效地提 高了风轮的转换效率。 优点：发电效率高，超出定桨机组 10%以上；
电能质量提高，电网兼容性好； 高风速时停机并顺桨，降低载荷，保护机组安全； 叶片相对简单，重量轻，利于制造大型兆瓦级风机 缺点：变桨机械、电气和控制系统复杂，运行维护难度大。 变桨距双馈变速恒频风力发电机组成为当前国内兆瓦级风力发电机组的 主流。

机械工作原理与维修技巧机械工作原理与维修技巧是现代社会中至关重要的知识领域。

无论是大型机械设备还是家用电器，了解其工作原理并具备维修技巧都能帮助我们更好地保养和修复它们。

本文将介绍机械工作原理的基本概念以及几种常见机械设备的维修技巧。

首先，我们来了解机械工作原理。

机械工作原理指的是机械设备如何运转的基本规律。

在机械领域，有几个核心原理需要我们了解。

第一个原理是力的平衡原理。

力的平衡原理通过分析受力对象的力的平衡状态来描述力的作用。

当一个物体处于力的平衡状态时，各个受力部件之间的力大小和方向相互抵消，物体保持静止或匀速直线运动。

这个原理非常重要，因为它可以帮助我们理解机械设备的结构，设计和运动状态。

第二个原理是动力学原理。

动力学原理通过描述物体的运动状态和运动参数之间的关系来说明物体的运动规律。

在机械设备中，动力学原理可以用来分析和计算机械设备的工作状态、速度、力和动力系统的参数等。

例如，通过应用动力学原理，我们可以了解一个发动机如何驱动车辆前进以及车辆的最大速度等信息。

掌握动力学原理对于理解和改进机械设备非常重要。

了解机械工作原理后，我们可以进一步探讨机械设备的维修技巧。

维修技巧是在机械设备出现故障时修复它们的方法和技巧。

维修技巧包括故障诊断、维修策略选择以及具体的修复过程。

首先，故障诊断是维修技巧中的重要一环。

当机械设备出现故障时，我们需要准确定位故障的具体位置和原因。

这可以通过观察设备的工作状态、听取异常声音、检查设备的组成部件等方式来进行。

故障诊断是维修技巧中的关键步骤，只有准确诊断出故障的原因，才能有针对性地进行维修。

其次，维修策略的选择也非常关键。

维修策略的选择取决于故障的性质和程度。

在某些情况下，可以采取简单的修复措施，如更换损坏的零部件或重新调整设备。

而在其他情况下，可能需要更复杂的维修过程，如拆卸机械设备以进行更彻底的检修。

正确选择维修策略可以确保维修的高效、精准和可靠性。

最后，具体的修复过程需要维修人员熟悉设备的结构和工作原理，并掌握相关的修复技巧。

东方步进电动机驱动器原理与检修MB3759RKD514L-C东方步进电动机驱动器（以下简称RKD514L-C驱动器），可驱动五相步进电动机，电源电压AC200~230V，输出电流3.5A（可调），输出电压约150V。

设备端子及调整部件功能、控制端子、主端子接线等见以下图表。

1、RKD514L-C驱动器端子、调整部件功能、端子接线图1 RKD514L-C驱动器接线端子及调整部件图RKD514L-C驱动器接线端子及调整部件功能说明（见表4-1）上述（图1、图2、图3）图表（表4-1），是在检修设备之前，要尽量掌握的相关“知识储备”，如控制端子功能和相关调整部件的作用，则是检修中必须要掌握的，检修内容将与之发生紧密的关联。

输出状态取决于部件的设置与调整，有时人为的调错，会使机器产生“故障”，检修人员应该区分故障的真假，可以通过调试手段，将一些“伪故障”排除掉。

2、MCU主板电路之一如图4所示电路，包含了MCU基本工作电路、控制端子信号输入/输出电路和功能整定电路。

〔MCU基本电路〕+5V电源，接入MCU的相关供电引脚；晶振元件XL101与振荡电路IC106、IC110生成的脉冲信号，做为时钟信号输入MCU的120脚；R184、D103、C136和IC108（HC14）内部两组反相器电路，组成上电复位电路，在CPU上电瞬间提供一个低电平的复位脉冲，输入MCU的122脚，使MCU内部计数器、寄存器清零。

以上电路提供MCU正常工作的基本条件。

〔控制端子信号输入/输出电路〕外部输入的4路控制信号经CN101插座进入。

高速光耦合器件PC101、表4-1 RKD514L-C驱动器接线端子及调整部件功能说明图2 RKD514L-C驱动器电源、步进电动机接线图PC102（TLP750）承担着对转速（脉冲）信号和正/反转控制信号的传输任务，输出信号再经两级反相器电路，输入至MCU的7、8脚。

这是两路基本控制信号；另两路控制信号经光耦合器PC103、PC104（P781）进行隔离传输，其中一路控制信号为调机信号ON/OFF指令，确定停车时马达处于直流刹车还是自由停车状态，两路信号输入至MCU的5、6脚。

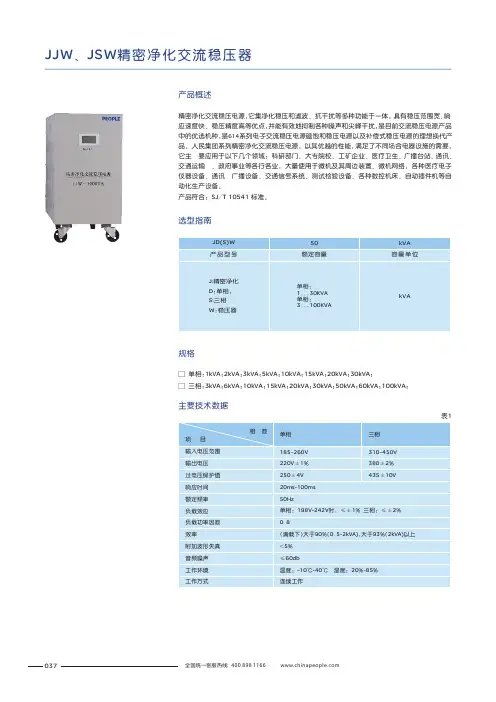

JJW 、JSW 精密净化交流稳压器产品概述精密净化交流稳压电源,它集净化稳压和滤波、抗干扰等多种功能于一体，具有稳压范围宽、响应速度快、稳压精度高等优点,并能有效地抑制各种噪声和尖峰干扰,是目前交流稳压电源产品中的优选机种,是614系列电子交流稳压电源磁饱和稳压电源以及补偿式稳压电源的理想换代产品。

人民集团系列精密净化交流稳压电源，以其优越的性能，满足了不同场合电器设施的需要，它主 要应用于以下几个领域：科研部门、大专院校、工矿企业、医疗卫生、广播台站、通讯、交通运输 、政府事业等各行各业，大量使用于微机及其周边装置、微机网络，各种医疗电子仪器设备、通讯 广播设备、交通信号系统、测试检验设备、各种数控机床、自动插件机等自动化生产设备。

产品符合: SJ /T 10541 标准。

选型指南□ 30kVA ;□ 三相:3kVA ;6kVA ;10kVA ;15kVA ;20kVA ;30kVA ;50kVA ;60kVA ;100kVA ;单相:1kVA ;2kVA ;3kVA ;5kVA ;10kVA ;15kVA ;20kVA ;规格表1主要技术数据037本稳压电源是以正弦能量分配器为核心，配以大容量滤波器和集成化控制电路而构成，主回路的工作原理大致如下图1和图2：净化电源电路原理图（此图仅供参考，如有修改，恕不另行通知）输入输出图1LNLNKC1BJL2L3L5C5C3L1FUSESCRZ C2R8IC3IC2C1R6R3VR1R1R2R5R7C3R11C9R15IC4+12V VINGNDR13C5C6C7C8B2L1C -1L3C -3R24B1L5C -2XOUTIN图2T1R10D1D2N9C4D7JXTST2T3R22R21WDR23R18D4D5T4图中K 为控制开关，控制着整个稳压电源的起停，C1-C3及L1-L3和可变阻抗“Z ”构成了有名的正弦能量分配电路。

L3或L2组成一自藕变压器T1，可变阻抗“Z ”由双向可控硅SCR 和电感L 组成，外加三次谐波滤波器L3、C3和五次谐波滤波器L5、C5。

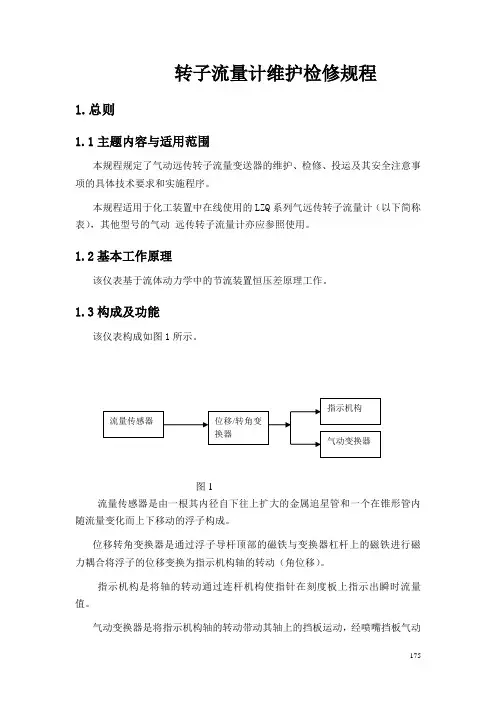

转子流量计维护检修规程1.总则1.1主题内容与适用范围本规程规定了气动远传转子流量变送器的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。
