BK 系列稳压稳流电源BK-605D 说 明 书常州百科电子有限公司BK 直流稳压稳流电源使用说明书一、概述 BK 系列晶体管直流稳压稳流电源，采用线性变换整流预稳技术，采用基准电压悬浮迭加技术，使输 出电压可以从零伏起调，得到连续可调的直流输出电压。
采用稳流保护法，可使输出电流连续可调，操 作方便简捷，其体积小重量轻，各项性能指标达到同行先进水平。
可广泛应用于直流电机测功机配套使 用，直流电机检测、调试、生产、老化，继电器、电解电容等电子器件检测、调试、生产、老化，院校、 科研实验室、工业自动化、军事、航空航天、铁路、通信等领域。
二、主要技术性能指标 1、工作条件： 环境温度：—10℃—40℃ 相对湿度：≤85% 输入电压：AC220±10% 2、技术指标： 输出电压：0—60V 输出电流：0—5A 负载效应：≤5‰ 源 效 应：≤5‰ 周期与随机漂移： Vp-p≤100mV CC≤200mV 三、工作原理 电源主回路主要有桥式整流、高压滤波、高频开关、高频变压器隔离变压、高频整流、高频滤波等 部分组成。
1、交流电压经桥式整流电路整流滤波后，得到一不受控的直流电压，经过由 IGBT 管组成的桥式开 关电路处理，变为高频脉冲，经高频隔离变压器变压，再经高频整流，滤波后，得到直流电压输出。
输 出电压经采样网络采样反馈到控制电路，调控 PWM 输出到高频开关的脉冲宽度，来控制输出电压。
2、稳压电路：由电压误差放大器、电压取样电路和基准电压组成。
将输出电压取样后同基准电压分 别加到电压误差放大器的“—”、“+”输入端，当输出电压下降时，误差放大器输出信号增大，经过 驱动后，使得高频开关的脉冲宽度增大，从而将输出电压升高达到稳定；反之，当输出电压升高时，误 差放大器输出信号减小，经过驱动后，使得高频开关的脉冲宽度减小，从而将输出电压下降达到稳定。
3、稳流电路：本稳流电路主要用于电源的过流保护，由电流误差放大器、电流取样电路和基准电压 组成。
一、 方案设计方案原理框图如图1所示。
图1 方案原理框图二、电路设计1、整流滤波电路设计整流滤波电路如图2所示。
交流220V 电压经T1降压、VD1～VD4整流及C1滤波后，为后续电路提供20V 直流工作电源。
图2 整流滤波电路2、稳压电路设计稳压电路如图3所示。
稳压电路是个具有电压串联负反馈的闭环系统。
其稳压过程为，当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经T2放大后送至调整管T1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。
L50%图3 稳压电路3、输出参数调节及负载电路输出参数调节及负载电路如图4所示。
（1）输出电压Uo 及输出电压调节范围：）U （U R R R R R U BE2Z W 22W 1O +"+++=调节Rw 可以改变输出电压Uo 。
（2）最大负载电流Iomax 。
稳压电源正常工作时能输出的最大电流。
调节Rl 可以改变Io 。
50%Q1图4 输出参数调节及负载电路三、电路测试切断工频电源，连接好被测电路。
1、初测。
稳压器输出端负载开路，断开保护电路，接通220V工频电源，调节电位器Rw，观察Uo的大小和变化情况。
观察结果显示，Uo岁Rw线性变化，说明该稳压电路各反馈环路工作基本正常。
2、测量输出电压可调节范围。
接入负载，并调节Rl，使输出电流Io≈100mA，此时接入的负载阻值为156Ω，满足驱动负载在120Ω～240Ω的范围内，如图5所示。
再调节电位器Rw。
当将电位器Rw调节到最大值时，测量输出电压达到限定范围的最小值，此时Uo为6V左右，如图6所示；当将电位器Rw调节到最小值时，测量输出电压达到限定范围的最大值，此时Uo为15V左右，如图7所示，即满足稳压电源输出直流可调电压6V<Uo<15V这一技术指标的要求。
该过程中如不满足要求，可适当调整R1、R2的值。

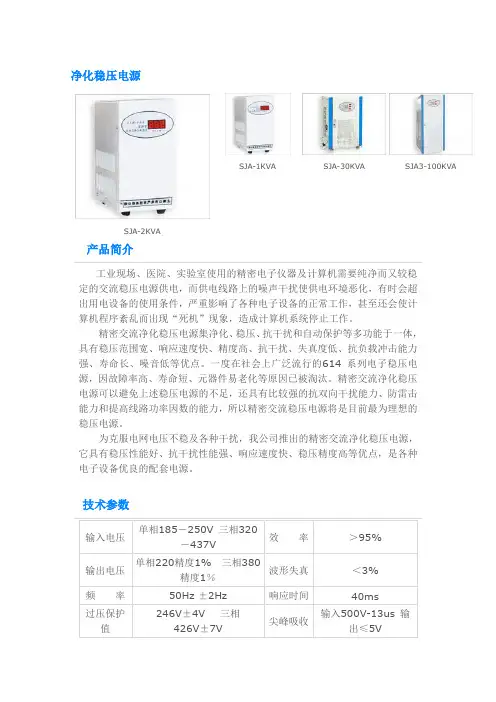

净化稳压电源SJA-2KVASJA-1KVA SJA-30KVA SJA3-100KVA产品简介工业现场、医院、实验室使用的精密电子仪器及计算机需要纯净而又较稳定的交流稳压电源供电，而供电线路上的噪声干扰使供电环境恶化，有时会超出用电设备的使用条件，严重影响了各种电子设备的正常工作，甚至还会使计算机程序紊乱而出现“死机”现象，造成计算机系统停止工作。
精密交流净化稳压电源集净化、稳压、抗干扰和自动保护等多功能于一体，具有稳压范围宽、响应速度快、精度高、抗干扰、失真度低、抗负载冲击能力强、寿命长、噪音低等优点。
一度在社会上广泛流行的614 系列电子稳压电源，因故障率高、寿命短、元器件易老化等原因已被淘汰。
精密交流净化稳压电源可以避免上述稳压电源的不足，还具有比较强的抗双向干扰能力、防雷击能力和提高线路功率因数的能力，所以精密交流稳压电源将是目前最为理想的稳压电源。
为克服电网电压不稳及各种干扰，我公司推出的精密交流净化稳压电源，它具有稳压性能好、抗干扰性能强、响应速度快、稳压精度高等优点，是各种电子设备优良的配套电源。
技术参数输入电压单相185－250V 三相320－437V效率＞95%输出电压单相220精度1% 三相380精度1％波形失真＜3%频率50Hz ±2Hz 响应时间40ms过压保护值246V±4V 三相426V±7V 尖峰吸收输入500V-13us 输出≤5V负载效应≤±0.5% -1% 环境温度-10°C－+40°C 抗电强度1500V/min 绝缘电阻＞2MΩ延时时间长5分±2分，短5秒±2秒5±2分规格尺寸型号规格尺寸（长*宽*高mm）净重（KG）SJA-1KVA 300 × 140 ×2507.5SJA-2KVA 360 × 170 ×30012SJA-3KVA 360 × 170 ×30014SJA-5KVA 415 × 200 ×36021SJA-10KVA 450 × 220 ×40030SJA-15KVA 540 × 280 ×45038SJA-20KVA 540 × 280 ×45041SJA-30KVA 600 × 280 ×50060SJA 三相SJA3-3KVA 480*210*435 25 SJA3-6KVA 500*250*575 38 SJA3-10KVA 550*270*730 55 SJA3-15KVA 600*450*100 68SJA3-30KVA600 × 450 ×100095 SJA3-60KVA680 × 520 ×1160140SJA3-100KVA 800 × 600 ×1901400SJA3-150KVA 1000*600*180270SJA3-180KVA 1000*600*180450SJA3-225KVA 1100*700*200600SJA3-300KVA 1100*700*200820性能特点本系列单相净化稳压电源系列产品，其输出功率从1KVA 到50KVA不等。
DH1742型三相抗干扰交流净化稳压电源技术说明书适合于3KV A、6KV A、10KV A、15KV A20KV A、30KV A、50KV A、75KV A、100KV A北京大华无线电仪器厂生产该产品的质量体系通过ISO9002认证1 概述DH1742型抗干扰交流净化稳压电源，它是采用了正弦能量分配器的原理，把相位叠加、LC 净化电源结合起来，在国内外同类产品的基础上取其优点，使得DH1742型 抗干扰交流净化稳压电源的性能、指标上更为先进。
由于国内电网污染严重，尖峰干 扰很大，对使用计算机系统、自动控制设备的用户造成很大威胁。
该电源把这种威胁 减少到最小。
DH1742型抗干扰交流净化电源的尖峰抑制能力大于35分贝，该电源稳 压反应速度快、效率高、波形失真小、可靠性高、适合于各种负载。
DH1742型抗干扰交流净化稳压电源，除具有良好的稳压性能外，还可有效地抑 制各种噪声和尖峰干扰，另外该电源设有过压保护功能，特别适用于使用 220V / 50 Hz 交流电的工厂、医院、研究所及国民经济各部门。
2 工作原理单相主电路的基本构成如下：（图一）该交流净化稳压电源由和市电同步的锯齿波发生器、输出电压取样电路、比较控制 电路、控制网络、吸收网络、过压保护电路组成。
由输出采样电路采回的输出电压的大 小，同锯齿波发生器的电压进行比较，比较后的控制信号通过控制网络去调整变压器， 以达到稳压的目的。
3 三相抗干扰交流净化稳压电源电路结构三相抗干扰交流净化稳压电源，由三组单相抗干扰交流净化稳压电源组合而成，为抗干扰电源滤波器调 整 变压器控 制 网 络吸收网络锯齿波 发生器比较控 制电路采样电路过压保 护电路输入输出 220V/50Hz了使输出电压平衡，电压调节分别由每相控制回路完成，其线路结构如下：K2K 2Uin K1 旁路开关 A J 1 J 2 Uout A B BC C0 0 Uin Uout A A B B C C 0 0 C图（二）4 性能指标4.1最大输出功率 ： 3KVA 、6KVA 、10KVA 、15KVA 、20KVA30KVA 、50KVA 、75KVA 、100KVA4.2 电 网 频 率 ： 50Hz ± 5Hz 4.3 输入电压范围 ： 320V ～ 450V 4.4 输 出 电 压 ： 380V(可调节±10V) 4.5 稳 压 精 度 ： ±2% 4.6 效 率 ： 90% 4.7 尖 峰 抑 制 ： 35dB 4.8 温 度 范 围 ： 0 ～40℃ 4.9 工 作 方 式 ： 连续工作 4.10 可 靠 性 ： 3000小时 4.11 冷 却 方 式 ： 自然通风4.12 具有输出过压保护功能。
精密净化交流稳压电源说明书一、产品简介精密净化交流稳压电源是专门为稳定电压的滤除电网杂波对精密仪器设备造成损害而设计专用前置设备。
精密净化交流稳压电源以稳压电源宽、净化杂波能力强而著称，且有稳压精度高，输出稳定的特点，用于配置于航空、医院、教育等系统高级设备的前端，如：计算机、CT机、核磁共振机，通讯基站等，能有效保护了尖端设备的正常运行和使用寿命，在全世界各行各业，可以说精密的终端设备都不能缺少它的保护。
二、工作原理“1791（JJW）”系列精密净化交流稳压电源采用了国际上属于电源调节器技术尖端的正弦能量分配器程式（即属于“正弦能量分配器”）。
它采用双向可控硅对输出电压进行快速精确的调节，实现交流电压的稳定；再通过大功率LC滤波器对双向可控硅的输出电压进行波形校正，以保证良好的正弦波输出。
大功率LC滤波器同时又能吸收掉来自电网的各种噪声电压和尖峰干扰，此款“1791（JJW）”系列精密净化交流稳压电源同时也具备有稳定电压和抗干扰的双重功能。
三、技术指标“1791（JJW）”系列净化交流稳压电源除具有以上特点外还具有以下特点：1．高精确过压、欠压保护2．集成电路性能可靠3．多功能缺相保护4．防雷装置（如装备）5．市电稳压可手动切换（如装备）大型医疗设备专用型净化交流稳压电源可根据设备要求装备所有可应用功能。
注意：●“KV A”为额定功率“KW”为有效功率，例如额定功率为1KV A稳压电源，有效功率为0.8KW左右。
●如果您对所适用产品上标志（识）有不理解请来电询问阳环公司工程师，以避免因使用不当给您造成损失。
●因接错连线或使用不当造成的损失不在保修范围内。
四、安装1、开启包装箱后请先检查外壳、电压表（电流表）、开关、指示灯、数字显示屏（如装备）连线端子（如装备）等有无损坏，无损坏才能使用。
2、按照选用的稳压电源功率配合合适的软导线作为连接导线，并按稳压电源后面的标识连接。
3、某些功率小的机型已装备了从稳压电源到电源的连线，但您仍需要提供由负载到本机的连接线。

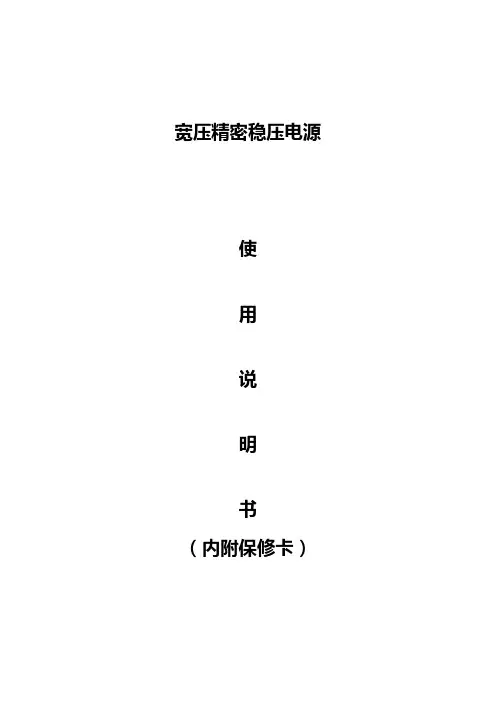

宽压精密稳压电源使用说明书（内附保修卡）扬州华翔电子有限公司1)稳压器概述及主要技术指标2)如何选购稳压器的使用功率3)稳压器实地安装及使用说明4)稳压器常见故障及排除方法5)常用规格输出电流表及附解警告用户欢迎您选用本公司生产的高精度宽压精密稳压电源，使用前请详细阅读本说明书，在对本产品性能充分了解的情况下正确使用，并妥善保管本说明书，以供后参考。
谢谢合作。
、概述及主要技术指标（一）、概述随着我国工业的发展，人民生活水平不断提高，用电设备设施不断增加，电力供应不能及时满足高速增长用电的需要，特别是夏季用电高峰，电压波动极为频繁，致使工矿企业用电设施和家庭用电电器长期处于欠压状态运行，严重影响电器的安全和使用寿命。
本产品稳压精度高、调整时间快、损耗小、可长时间工作、允许1.6倍额定容量的瞬间过载。
并具有过电压、欠电压、过电流保护，安全可靠。
适用家庭、工矿企业、机关、科研单位、实验室的精密仪器供电，是一种理想的交流稳压电源。
JWP、TND、DBW系列单相宽压精密稳压电源和SJW、SBW系列三相宽压精密稳压电源是由接触式调压器、取样控制电路、伺服电机等主要部件组成。
当市电电压不稳定或用户负载变化引起电压波动时，取样电路将电压变化信号经处理送伺服电机，使其带动接触式调压器碳刷相应移动，来保证输出电压稳定。
一、主要技术指标1、系列型号含义JWP单相、三相宽压精密稳压电源TSD豪华型壁挂式高精度宽压精密稳压电源DBW单相、SBW三相大功率补偿式自动交流稳压器2、基本技术指标（见下表）（二）导购参考如何选购稳压器的使用功率：1、稳压器所标输出功率是最大功率。
家用电器的标称功率是指有功功率，而冰箱、空调、水泵等感性负载在启动瞬时间电流很大，因此电冰箱、空调、水泵按功率x （3～5倍）。
例如：3匹美的空调（220V用电）1匹等于0.75千瓦*3匹=2.25千瓦*3倍感性负载启动电流=6.75千瓦以上稳压器适用。
精密净化交流稳压电源说明书一、产品简介精密净化交流稳压电源是专门为稳定电压的滤除电网杂波对精密仪器设备造成损害而设计专用前置设备。
精密净化交流稳压电源以稳压电源宽、净化杂波能力强而著称，且有稳压精度高，输出稳定的特点，用于配置于航空、医院、教育等系统高级设备的前端，如：计算机、CT机、核磁共振机，通讯基站等，能有效保护了尖端设备的正常运行和使用寿命，在全世界各行各业，可以说精密的终端设备都不能缺少它的保护。
二、工作原理“1791（JJW）”系列精密净化交流稳压电源采用了国际上属于电源调节器技术尖端的正弦能量分配器程式（即属于“正弦能量分配器”）。
它采用双向可控硅对输出电压进行快速精确的调节，实现交流电压的稳定；再通过大功率LC滤波器对双向可控硅的输出电压进行波形校正，以保证良好的正弦波输出。
大功率LC滤波器同时又能吸收掉来自电网的各种噪声电压和尖峰干扰，此款“1791（JJW）”系列精密净化交流稳压电源同时也具备有稳定电压和抗干扰的双重功能。
三、技术指标“1791（JJW）”系列净化交流稳压电源除具有以上特点外还具有以下特点：1．高精确过压、欠压保护2．集成电路性能可靠3．多功能缺相保护4．防雷装置（如装备）5．市电稳压可手动切换（如装备）大型医疗设备专用型净化交流稳压电源可根据设备要求装备所有可应用功能。
注意：●“KV A”为额定功率“KW”为有效功率，例如额定功率为1KV A稳压电源，有效功率为0.8KW左右。
●如果您对所适用产品上标志（识）有不理解请来电询问阳环公司工程师，以避免因使用不当给您造成损失。
●因接错连线或使用不当造成的损失不在保修范围内。
四、安装1、开启包装箱后请先检查外壳、电压表（电流表）、开关、指示灯、数字显示屏（如装备）连线端子（如装备）等有无损坏，无损坏才能使用。
2、按照选用的稳压电源功率配合合适的软导线作为连接导线，并按稳压电源后面的标识连接。
3、某些功率小的机型已装备了从稳压电源到电源的连线，但您仍需要提供由负载到本机的连接线。

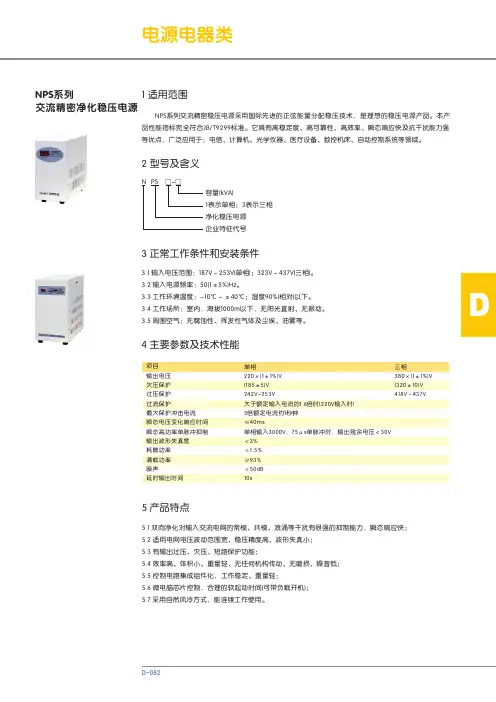

交流精密净化稳压电源NPS系列 NPS系列交流精密稳压电源采用国际先进的正弦能量分配稳压技术，是理想的稳压电源产品。
本产品性能指标完全符合JB/T9299标准。
它具有高稳定度、高可靠性、高效率、瞬态响应快及抗干扰能力强等优点，广泛应用于：电信、计算机、光学仪器、医疗设备、数控机床、自动控制系统等领域。
N PS □-□容量(kVA)1表示单相；3表示三相 净化稳压电源 企业特征代号3.1 输入电压范围：187V～253V(单相)；323V～437V(三相)。
3.2 输入电源频率：50(1±5%)Hz。
3.3 工作环境温度：-10℃～±40℃；湿度90%(相对)以下。
3.4 工作场所：室内，海拔1000m以下，无阳光直射、无振动。
3.5 周围空气：无腐蚀性、挥发性气体及尘埃、油雾等。
输出波形失真度＜3%耗散功率满载功率噪声延时输出时间＜1.5%≥93%＜50dB 10s项目输出电压欠压保护过压保护过流保护最大保护冲击电流瞬态电压变化响应时间瞬态高功率单脉冲抑制单相220×(1±1%)V (185±5)V 大于额定输入电流的1.6倍时(220V输入时)5倍额定电流约1秒钟≤40ms单相输入3000V，75μs单脉冲时，输出残余电压＜30V 三相242V~253V380×(1±1%)V (320±10)V 418V～437V1 适用范围2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能D5.1 双向净化对输入交流电网的常模、共模、浪涌等干扰有很强的抑制能力，瞬态响应快；5.2 适用电网电压波动范围宽、稳压精度高、波形失真小；5.3 有输出过压、欠压、短路保护功能；5.4 效率高、体积小、重量轻、无任何机构传动、无磨损、噪音低；5.5 控制电路集成组件化，工作稳定、重量轻；5.6 微电脑芯片控制，合理的软起动时间(可带负载开机)；5.7 采用自然风冷方式，能连续工作使用。

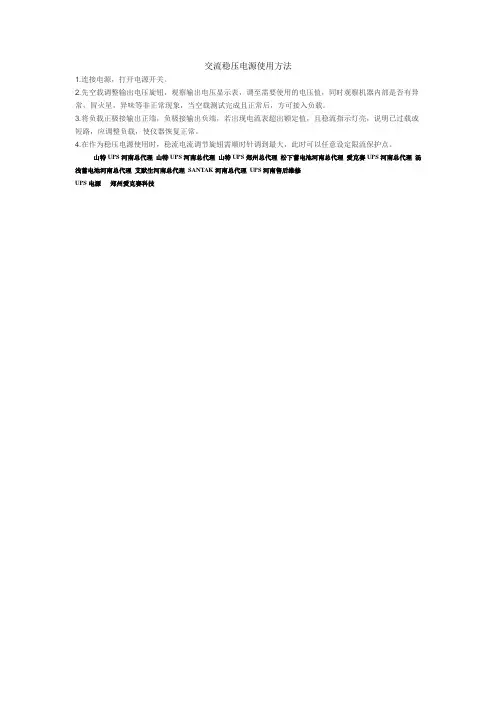

交流稳压电源使用方法
1.连接电源，打开电源开关。
2.先空载调整输出电压旋钮，观察输出电压显示表，调至需要使用的电压值，同时观察机器内部是否有异常，冒火星，异味等非正常现象，当空载测试完成且正常后，方可接入负载。
3.将负载正极接输出正端，负极接输出负端，若出现电流表超出额定值，且稳流指示灯亮，说明已过载或短路，应调整负载，使仪器恢复正常。
4.在作为稳压电源使用时，稳流电流调节旋钮需顺时针调到最大，此时可以任意设定限流保护点。
山特UPS河南总代理山特UPS河南总代理山特UPS郑州总代理松下蓄电池河南总代理爱克赛UPS河南总代理汤浅蓄电池河南总代理艾默生河南总代理SANTAK河南总代理UPS河南售后维修
UPS电源郑州爱克赛科技。
JJW 、JSW 精密净化交流稳压器产品概述精密净化交流稳压电源,它集净化稳压和滤波、抗干扰等多种功能于一体，具有稳压范围宽、响应速度快、稳压精度高等优点,并能有效地抑制各种噪声和尖峰干扰,是目前交流稳压电源产品中的优选机种,是614系列电子交流稳压电源磁饱和稳压电源以及补偿式稳压电源的理想换代产品。
人民集团系列精密净化交流稳压电源，以其优越的性能，满足了不同场合电器设施的需要，它主 要应用于以下几个领域：科研部门、大专院校、工矿企业、医疗卫生、广播台站、通讯、交通运输 、政府事业等各行各业，大量使用于微机及其周边装置、微机网络，各种医疗电子仪器设备、通讯 广播设备、交通信号系统、测试检验设备、各种数控机床、自动插件机等自动化生产设备。
产品符合: SJ /T 10541 标准。
选型指南□ 30kVA ;□ 三相:3kVA ;6kVA ;10kVA ;15kVA ;20kVA ;30kVA ;50kVA ;60kVA ;100kVA ;单相:1kVA ;2kVA ;3kVA ;5kVA ;10kVA ;15kVA ;20kVA ;规格表1主要技术数据037本稳压电源是以正弦能量分配器为核心，配以大容量滤波器和集成化控制电路而构成，主回路的工作原理大致如下图1和图2：净化电源电路原理图（此图仅供参考，如有修改，恕不另行通知）输入输出图1LNLNKC1BJL2L3L5C5C3L1FUSESCRZ C2R8IC3IC2C1R6R3VR1R1R2R5R7C3R11C9R15IC4+12V VINGNDR13C5C6C7C8B2L1C -1L3C -3R24B1L5C -2XOUTIN图2T1R10D1D2N9C4D7JXTST2T3R22R21WDR23R18D4D5T4图中K 为控制开关，控制着整个稳压电源的起停，C1-C3及L1-L3和可变阻抗“Z ”构成了有名的正弦能量分配电路。
L3或L2组成一自藕变压器T1，可变阻抗“Z ”由双向可控硅SCR 和电感L 组成，外加三次谐波滤波器L3、C3和五次谐波滤波器L5、C5。
DHD1742系列智能精密交流净化稳压电源技术说明书（DH系列电源产品通过2000版ISO9000认证）北京大华无线电仪器厂2007-11-11．概述DHD1742型抗干扰交流净化电源，它是以单片机实施智能控制，采用正弦能量分配器的原理，把相位叠加、LC 净化电源结合起来，在国内外同类产品的基础上取其优点，使得DHD1742型抗干扰交流净化电源的性能、指标更为优异。
由于国内电网污染严重，尖峰干扰很大，对使用计算机系统、自动控制设备的用户造成很大威胁,该电源把这种威胁减少到最小。
该电源稳压响应速度快、效率高、波形失真小、可靠性高、适用于多种负载。
DHD1742型抗干扰交流净化电源具有过压和欠压保护功能，并可承受短时过载。
输出电压和电流采用指针显示，清晰直观。
本产品特别适用于使用 220V / 50 Hz 交流电源的工厂、医院、研究所及国民经济各部门。
2．工作原理稳压电源的主回路是一个正弦波能量分配器,工作原理如下,见图:A C图中K1是面板控制开关,控制着整个稳压电源工作的起停,J是主继电器,当稳压电源工作异常、过压、欠压、过载或短路时,提供保护断电，C1-C3及L1-L3和可变阻抗“Z”构成了正弦能量分配电路,其工作原理是这样的:L1、L2做在同一铁芯上,构成一个自藕变压器，L2同时又与C1及C3构成一个“π”型滤波器,它具有很大的时间常数,可以滤除电源中的杂波,本电源的“净化”作用就是由此产生的.不稳定的交流电从A点输入,控制回路通过对输入电压和输出电压取样处理后,得到一个与输入和输出电压高低有关的时间控制信号，这个信号控制着可变阻抗“Z”的值,当A点输入电压变化时,分压B点电压随“Z”的变化而变化,从而保证C电压不变,本电源的稳压作用就是由此产生的。
3、性能指标3.1 最大输出功率 ： 1KVA、3KVA、5KVA、10KVA、15KVA3.2 电 网 频 率 ： 50Hz±5%3.3 输入电压范围 ： 165 ～ 264V3.4 输 出 电 压 ： 220V3.5 额 定 电 流 ： 1KVA ：0～4.55A、3KVA ：0～13.6A、5KVA ： 0～23A、 10KVA ：0～45A15KVA： 0～70A3.6 电 压 调整率 ： ±2%(输入220V +10%～-15%)±5%(输入220V +15%～-20%)±10%(输入220V +20%～-25%)3.7 负载调整率： ±3%(输入220V +10%～-15%)±5%(输入220V +15%～-20%)±10%(输入220V +20%～-25%)3.8 效 率 ： ≥90% （负载功率因数0.8～1）3.9 温 度 范 围 ： 0 ～40℃3.10 工 作 方 式 ： 连续工作3.11 输 出 保 护 ： 过压：240～245V（面板数码管显示“H” ）欠压：180～185V （面板数码管显示“L” ）3.12 表 头 精 度 : 电压表: 2.5级 电流表: 2.5级3.12 附加波形失真： ≤5%3.13 响 应 时 间 ： ≤50mS3.14 延 时 输 出 : 约10S3.15 抗 冲击电流 : 5倍额定电流约1S3.16 仪 器 重 量 ： 约12Kg 、18Kg、30Kg、50Kg、100Kg3.17 仪器外型尺寸： 420（长） × 215（宽）×275（高）mm （1～5KVA）500（长）× 230（宽）×450（高）mm ( 10 KVA ） 650（长）× 250（宽）×610（高）mm ( 15 KVA ）4 成套性DHD1742型抗干扰交流净化电源成套包装含有：主 机 ： 一台 说 明 书 ： 一册5 贮存DHD1742型抗干扰交流净化电源应贮存在温度-10至+45℃，相对湿度小于90%RH不结露通风室内。
精密净化交流稳压电源说明书
一.技术指标
净化交流稳压电源除具有以上特点外还具有以下特点：
1．高精确过压、欠压保护
2．集成电路性能可靠
3．多功能缺相保护
4．防雷装置（如装备）
5．市电稳压可手动切换（如装备）
大型医疗设备专用型净化交流稳压电源可根据设备要求装备所有可用功能。
注意：
●“KV A”为额定功率“KW”为有效功率，例如额定功率为1KV A稳压电源，有效功率为0.8KW左右。
●如果您对所适用产品上标志（识）有不理解请来电询问阳环公司工程师，以
避免因使用不当给您造成损失。
●因接错连线或使用不当造成的损失不在保修范围内。
二、安装
1、开启包装箱后请先检查外壳、电压表（电流表）、开关、指示灯、数字显示屏（如装备）连线端子（如装备）等有无损坏，无损坏才能使用。
2、按照选用的稳压电源功率配合合适的软导线作为连接导线，并按稳压电源后面的标识连接。
3、某些功率小的机型已装备了从稳压电源到电源的连线，但您仍需要提供由负载到本机的连接线。
4、必须连接好保护地线，地线的颜色为黄绿相间，其允许通过的电流为额定电流的2倍；测试接地电阻为5Ω以下。
5.在开机调试前请确定所负载功率必须低于稳压电源功率（KV A×80%）并应该留有20%的余量，以免因电压低造成稳压电源损坏或报警。
6.开机后稳压电源电压表指示在220V（输出电压），此时可接通所负载的设备电源，开始工作，如出现电压抖动或报警时，请不要接通所负载的设备电源。
注意：
●铜导线截面积每平方毫米允许通过的电流不大于5安培。
●接线要接牢压紧，以防松动打火或因接触电阻太大发热而造成接点氧化，造
成稳压电源报警或工作不正常。
●地线和零线不得反接或接在一起，否则，有可能造成机身带点或不能工作。
●相线和零线不得接反，三相产品接反会造成严重短路而损害产品。
●外壳有挤压变形情况，请立即与销售商联系更换。
●包装箱或包装塑料袋不能给小于12周岁的儿童玩耍。
●稳压电源开箱后，请妥善保管好包装箱，以备搬移或维修时使用。
●此款稳压电源仅限室内使用。
●某些机器质量较大，搬运时请小心捉牢，否则可能对您身体造成伤害或损坏机器本身，而因此造成的损失不在产品保修范围内。
●当终端设备为冰箱、空调、水泵等有电机、压缩机或纯感性、纯容性负载时，
应选择负载功率3倍以上容量的稳压电源；以免设备启动电流超过稳压电源保险丝电流或高分断路器电流，使稳压电源保险丝熔断或高分断路器跳闸而无法工作。
●稳压电源内置干式变压器，长时间连续工作过程中会产生一定的噪声和热
量，只要工作正常，均非稳压电源故障。
●由于变压器周围0.5米至1米的范围内有轻微磁场。
稳压电源摆设时请远离
磁化的仪器设备，因此造成的损失不在保修范围内。
小心
●稳压电源应绝对禁止带负荷开机或关机，以免因开关机冲击电流过大造成稳
压电源和负载的仪器设备工作不正常，甚至导致损坏。
三、使用和维护
1．此款净化稳压电源具有多种实用功能，并配有开机自检功能、过压报警功能、欠压报警功能（如装备）等。
当外电网电压极低或稳压电源输出低于180V时，数字显示屏（如装备）显示为“SSS”并伴有“嘀…嘀…嘀…”间歇报警声，当输出电压高于245V±5V时，数显示屏（如装备）显示为“HHH”，并伴有“嘀…嘀…嘀…”间歇报警声，同时切断输出（某些机型装备）。
2、稳压电源输出电压低于额定电压（220V或380V）时，应检查输入电压是
否过低。
当空载时输出电压，这是由于输入线路线径（截面积）小，带负载时线路压降太大，使输入电压低于稳压电源范围下限；这时应更换较粗的输入、输出线，可恢复正常。
3、当单台负载功劳较大，而输入线路长，线径（截面积）又不足；负载工作
时又出现暂时停机，易发生输出瞬间过压断电；这并非稳压电源故障，应改善输入线路（如加粗线径、尽量缩短输入线长度，以减少线路压降。
）4、本款稳压电源无机械磨损，是全自动型的高档产品，非专业人员请勿随意
拆开稳压电源。
5．稳压电源应安装在通风干燥并远离易燃易爆等物品的地方，避免在潮湿环境下使用。
6.更换保险丝时必须选用与稳压电源额定功率相匹配的熔体。
7、本稳压电源在大电网供电，并经电力变电站变压后的民用电源范围内能发挥最优功能，而在小水电、小型柴油机供电情况下不能正常使用。
注意：
●变压器是稳压电源的主要部分，且价格昂贵，使用时应特别留意负载功率与
稳压电源功率的配置。
●超载使用会造成稳压电源内变压器严重损坏而不能工作。
●选配稳压电源应与专业经销商或阳环工程师咨询。
●因使用不当造成变压器损坏不在免费保修范围。
●不要加大保险丝容量，否则稳压电源会失去对您昂贵负载的保护。
而由此造
成的损失不在保修范围内。
小心
●稳压电源输入、输出连线一定要布置合理，防止踩踏磨破，造成漏电事故。
●稳压电源发出报警声请尽快关闭电源，并查明原因。
●稳压电源报警后如继续使用会造成变压器烧毁。
●在外电低于180V电压情况下，稳压电源无法保证变压器的输出功率，因此该情况下必须大幅度削减负荷的功率。
否则会严重损坏稳压电源内置变压器
●稳压电源外壳灰尘较厚时必须擦拭以免影响散热。
●必须在断电的状态下无水清洁。
●矿泉水等液体不要放置在稳压电源外壳上。
●在小型柴油机或小型发电机组、小水电直接供电的情况会严重损坏稳压电源
或使稳压电源不能正常使用，此情况造成的损失不在保修范围内。
四、故障现象、原因及排除方法
1、开关无指示，无输出
原因
（1）无电源、电源插头未插好
（2）保险管断裂
排除方法
（1）重新插好电源插（接）头
（2）更换相同保险丝
2、开机无输出、过压指示灯亮
原因
（1）外界电压过高，超出本机稳压范围
（2）电网错相或断相、电网遭受雷击或类似的强大干扰
（3）同一线路某一强大负载断电产生瞬间过电压
（4）稳压电源发生故障
排除方法：
（1）关闭负载、关机稍后再开机
（2）立即关闭本机、稍后再开
（3）如红灯熄灭可继续使用、开关一次
（4）通知阳环公司维修站
3、开机后声音大，开机后无噪声开负载有噪声
原因
（1）机箱盖或底板螺丝松动
（2）变压器正在处理杂波或电压不稳
排除方法
（1）拧紧螺丝
（2）正常可继续使用
五、保修及售后
1.稳压电源从购买之日起，保修一年，因产品质量问题，免费维修。
2.使用一周内出现质量问题免费更换
3.无论是否在保修期内，较大功率产品出现质量故障可由专业工程师上门服务。
4.任何时候如用户需要，阳环公司都将提供免费的咨询，在线提供技术支持。
5.稳压电源报修时需要提供故障机器的编号，以便阳环公司查询原始档案。
6.无保修卡或无产品编号的稳压电源，本公司都将全额收取维修费。
注意：
●无论是否在保修期内，因使用不当造成故障，上门服务都为有偿服务，并收
取更换配件等费用。
●免费更换时必须提供完好包装，机器外壳无损坏，否则只能原机维修。
●请妥善保管好购机单据，以免失去保修期内的免费权限。
稳压电源投入使用后即意味着您已经详细阅读了本说明书，并接受保修内容的观点，如不接受可在一周内退货。
六.电路图。
