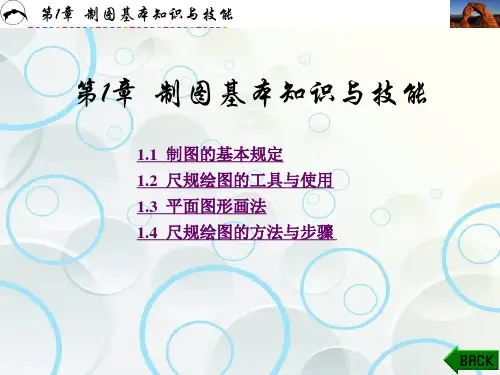

第1章 制图基本知识与技能
第1章 制图基本知识与技能
1.1 制图的基本规定 1.2 尺规绘图的工具与使用 1.3 平面图形画法 1.4 尺规绘图的方法与步骤
第1章 制图基本知识与技能
1.1 制图的基本规定
建筑电气与弱电工程图属于一种工程图，要识读和绘制 这些工程图，必须掌握建筑工程图的识读和绘制方法。工程 图作为工程界的语言，必须有统一的标准。为了正确识读和 绘制工程图样，必须熟悉和掌握有关标准和规定。国家标准 《技术制图》和《房屋建筑制图统一标准》是工程界重要的 技术基础标准，是绘制和阅读工程图样的依据。《房屋建筑 制图统一标准》适用于建筑图样，而《技术制图》标准则普 遍适用于工程界各种专业技术图样。
第1章 制图基本知识与技能
第1章 制图基本知识与技能
图线分粗线、中粗线、中线和细线四种，其宽度比率为 1∶0.7∶0.5∶0.25。图线的线型和线宽如表1.5所示。
第1章 制图基本知识与技能
第1章 制图基本知识与技能
2．图线的使用 要正确地绘制一张工程图，除了确定线型和线宽外，使 用图线时还应注意以下事项： (1) 相互平行的图线，其间隙不宜小于选定的粗线的宽 度，且不宜小于0.7 mm。 (2) 虚线、单点长画线或双点长画线的线段长度和间隔， 宜各自相等。 (3) 当在较小图形中绘制单点长画线或双点长画线有困 难时，可用实线代替。
第1章 制图基本知识与技能
3．尺寸标注的具体规定 1) 尺寸界线 表示标注对象边界的直线称为尺寸界线，用细实线绘制， 垂直于被标注的轮廓线，有时可用轮廓线做尺寸界线。其一 端应离开图样轮廓线不小于2 mm，另一端宜超出尺寸线2～ 3 mm，如图1.6所示。Leabharlann 第1章 制图基本知识与技能
2) 尺寸线 表示标注对象长度的直线称为尺寸线，用细实线绘制， 平行于被标注的轮廓线。图样上的任何图线不得作为尺寸线。 同一图样上互相平行的尺寸线，应从轮廓线向外排列， 大尺寸要标注在小尺寸的外面。尺寸线与图样轮廓线之间的 距离一般不小于10 mm。平行排列的尺寸线之间的距离应一 致，宜为7～10 mm。

4.11水工制图基础

4.11水工制图基础

四、水工图的制作方法及流程
5、图幅版面布置
在一幅图内，各视图应力求按照投影关系进行布置，全部视图不 能完全按照投影关系进行布置，也应该将俯视图、正视图、左视图按 投影关系布置；如果一张幅图内，只能布置一个俯视图（平面图）， 也可在另一幅图内布置其它视图。两幅图的装订顺序应紧邻，剖切面 编号与图名要对应，并在剖视图中说明剖切位置所在的图号。 同一组视图其制图比例应尽可能相同，部分视图不能反映细部结 构的可放大比例或画出局部大样图。 图中有可能包含有标题栏、表格、文字说明、图例、指北针等部 分。一般情况下，图表、文字应布置在图幅的下部或右侧，排列整齐； 指北针应布置在图幅的左上角或右上角；标题栏则必须布置在右下角， 与图框线紧挨。
四、水工图的制作方法及流程
1、熟悉工程设计，收集相关资料
工程制图必须真实、准确反映设计思想和意图。因此制图人员必 须全面了解设计思想和意图，建筑物的组成、尺寸、结构、要求等， 并按照设计要求收集资料（如地形图资料、水文地质资料等）。因此 要求制图人员具有工程设计的相关知识。
2、做好设计图纸规划
对于一个完整的工程设计图纸，应按照“由总体到局部、由布置 到结构、由整体到细部”的原则来规划图纸组成。即首先考虑工程总 体组成和总平面布置，再考虑局部工程的组成和平面布置，再考虑各 单体建筑物的结构组成和布置、再画出各个建筑物的详图。对于设计 项目，还应按照专业不同进行图纸规划，并独立成册。各专业之间要 加强沟通联系，各专业图纸所表达的侧重点不同，无论在制图或识图 中都应以专业内容为准。
四、水工图的制作方法及流程
3、确定制图图幅
图幅的大小应结合图的类型、比例来确定。一般规划图、总平布 置面图往往以国家出版的地形图为底图，因此采用较大图幅或非标准 图幅，在一幅图中不能反映的可拆分成若干张图；局部工程平面图或 单体建筑平面图则一般应采用标准图幅，应按制图比例要求来确定。 建筑物结构图应尽可能采用统一的图幅尺寸，便于装订成册。

建筑电工-5电气施工图基础

建筑电工-5电气施工图基础

二、动力系统图（略） 三、动力施工平面图 与照明平面图基本相同，主要强调说明： • 照明平面图上表示的管线一般是敷设在本层 顶板中，而动力平面图中所示的管线一般是 敷设在本层地板中。 • 动力平面图中用圆圈表示动力出线口。 • 出线口旁按规定的次序a、b、c分别表示设 备编号、设备型号和设备容量，即 。 • 一般动力图比照明复杂，需认真了解现场， 搞懂生产工艺方可深入理解图纸。
四、控制屏、台、箱
1、组成及作用：它里面装有控制设备、保护 设备和测量仪表等，它分配和控制各支路 的电能，并保护系统安全运行。 2、分类 • 按结构分：柜式、台式、箱式和板式等； • 按功能分：动力配电箱、照明配电箱、插 座箱、电话组线箱、广播分线箱等； • 按生产方式：定型、非定型等。
3、动力配电箱型号表示： X——配电箱； L——动力； 只需在图上能辨 M——照明； 出配电箱即可， D——电表； 新标准用AP、 F——防护式； AL分别表示动 R——嵌入式； 力、照明箱。 W——户外式；
三、补充：照明基本线路
掌握照明基本控制线路是我们提高 阅读照明工程图效率的基本保证。常用照明 控制基本线路有下面几种： 1、一只开关控制一盏灯或多盏灯
不要求 记笔记
平面图上表示
实际接线图
一只开关控制一盏灯
根据上面两图，可以发现平面图与实际接 线图的区别，从实际接线图我们要清楚以下 几点： • 电源进线是两根线，接入开关和灯座的也是 两根线； • 开关必须串接在相线上，一进一出，其出线 接灯座；零线不进开关，直接接灯座； • 一只开关控制多盏灯时，几盏灯均应并联接 线，而不是串联接线。
第二节照明施工图
一、照明系统图表达的内容 1、电缆进线回路数、电缆型号规格、导线或 电缆的敷设方式及穿管管径。 动力及照明线路的导线标注方法 a - b (c × d) e- f 其中：a－回路编号，回路少时常省略；b－导线型 号，如BX、BV、BLV等；c－导线根数；d－导线截 面积；e－敷设方式及管材管径，见教材表3-2；f－敷 设部位，见教材表3-3。 如BV－（3×50＋2×25）SC50－FC含义； BLX－（3×4）G15－WC；

建筑水暖电制图基础

建筑水暖电制图基础

第建筑水暖电制图基础本章学习要点和目标任务：☑建筑水暖电制图相关标准☑建筑水暖电设计常用符号建筑水暖电工程一般是指建筑设备工程中的给排水工程、暖通空调工程和建筑电气工程3个主要的方向的简称。

本章将主要讲述建筑水暖电工程CAD制图的有关规范和规定，以及一些常用的符号和应用图例，为后面章节的学习进行必要的知识准备。

·3·第1章 建筑水暖电制图基础Note1.1 建筑水暖电制图相关标准建筑水暖电工程的CAD 制图必须遵循我国颁布的相关制图标准，其涉及GB/T 50001—2010《房屋建筑制图统一标准》、GB/T 4728《电气简图用图形符号》、GB/T 6988《电气技术用文件的编制》、GB/T 18135—2008《电气工程CAD 制图规则》、GB/T 50106—2010《建筑给水排水制图标准》、GB/T 50114—2010《暖通空调制图标准》等多项制图标准。

1.1.1 图纸建筑水暖电工程中对图纸的幅面和样式进行了规定。

1．图纸的幅面规格根据建筑水暖电工程规模的大小、类别等，可适当选用A0、A1、A2、A3、A4五种规格图纸，不同幅面图纸大小成1/2倍数的尺寸关系，建筑电气施工图图纸规格的选用通常与建筑平面图图纸规格一致，以保证建筑电气设施的清晰表达。

图纸的幅面尺寸如表1-1所示。

表1-1 图纸幅面规格（mm ）幅 面尺 寸A0 A1 A2 A3 A4 b ×l 841×1189594×841420×594297×420210×297c 105d25图纸幅面的选择，应保证制图紧凑、清晰及使用便携，在标准规定的几种幅面中选择。

2．图纸样式图纸的使用可分为立式与横式，图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。

一般A0～A3图纸宜横式使用，必要时也可立式使用。

以下介绍立式与横式布置的图框，供读者参考学习。

建筑水暖电制图基础

建筑水暖电制图基础

建筑水暖电制图基础第建筑水暖电制图基础本章学习要点和目标任务：建筑水暖电制图相关标准建筑水暖电设计常用符号建筑水暖电工程一般是指建筑设备工程中的给排水工程、暖通空调工程和建筑电气工程3个主要的方向的简称。

本章将主要讲述建筑水暖电工程CAD制图的有关规范和规定，以及一些常用的符号和应用图例，为后面章节的学习进行必要的知识准备。

NoteNote标题栏包括了几项内容，如公司名称、制图人、设计人、审核人、工程名称、图别、图号、NoteNote小技巧：为获得制图比例图纸，一般绘图是先插入按相关国家标准对其作Note暖通空调专业的图纸种类繁多，包括平面图、系统图、轴测图、剖面图、详图等。

在不同的NoteNoteNote图1-8 字体样式·10·小技巧：1．NoteNote（a）专业码和主组码（b）专业码、主组码和次组码（c）专业码、主组码和状态码（d）专业码、主组码、次组码和状态码图中文命名格式其中：专业码——由两个汉字组成，用于说明专业类别（如建筑、结构等）。

主组码——由两个汉字组成，用于详细说明专业特征，可以和任意专业码组合（如墙体）Note （a）专业码和主组码（b）专业码、主组码和次组码（c）专业码、主组码和状态码（d）专业码、主组码、次组码和状态码图1-11 西文命名格式Note（a）（b）（c）Note（d）（e）（f）（g）图1-12 详图索引符号详图符号即详图的编号，用粗实线绘制，圆圈直径14mm，如图（a）（b）图1-13 详图符号（a）（b）（c）（d）（e）（f）图1-14 引出线形式·15·Note（g）（h）（i）图1-14 引出线形式（续）．内视符号在房屋建筑中，一个特定的室内空间领域总存在竖向分隔（隔断或墙体）来界定，因此，根据具体情况，就有可能绘制一个或多个立面图来表达隔断、墙体及家具、构配件的设计情况。

内视符号标注在平面图中，包含视点位置、方向和编号（a）（b）（c）图1-15 内视符号为了方便读者查阅，我们将其他常用符号及其意义列出，如表1-10所示。

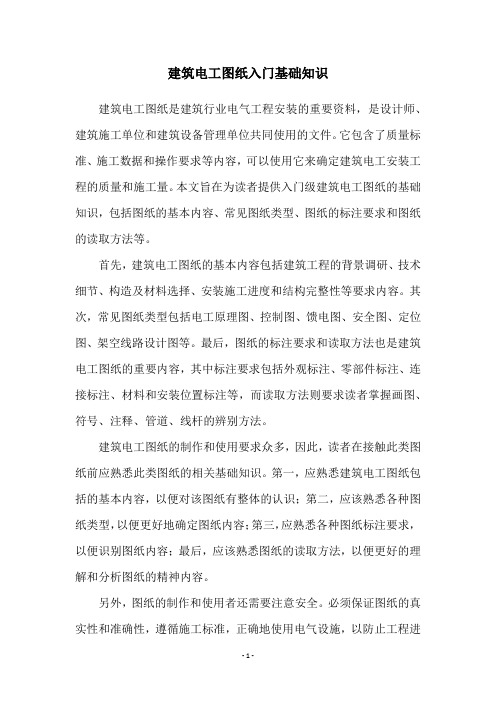

建筑电工图纸入门基础知识

建筑电工图纸入门基础知识

建筑电工图纸入门基础知识建筑电工图纸是建筑行业电气工程安装的重要资料，是设计师、建筑施工单位和建筑设备管理单位共同使用的文件。

它包含了质量标准、施工数据和操作要求等内容，可以使用它来确定建筑电工安装工程的质量和施工量。

本文旨在为读者提供入门级建筑电工图纸的基础知识，包括图纸的基本内容、常见图纸类型、图纸的标注要求和图纸的读取方法等。

首先，建筑电工图纸的基本内容包括建筑工程的背景调研、技术细节、构造及材料选择、安装施工进度和结构完整性等要求内容。

其次，常见图纸类型包括电工原理图、控制图、馈电图、安全图、定位图、架空线路设计图等。

最后，图纸的标注要求和读取方法也是建筑电工图纸的重要内容，其中标注要求包括外观标注、零部件标注、连接标注、材料和安装位置标注等，而读取方法则要求读者掌握画图、符号、注释、管道、线杆的辨别方法。

建筑电工图纸的制作和使用要求众多，因此，读者在接触此类图纸前应熟悉此类图纸的相关基础知识。

第一，应熟悉建筑电工图纸包括的基本内容，以便对该图纸有整体的认识；第二，应该熟悉各种图纸类型，以便更好地确定图纸内容；第三，应熟悉各种图纸标注要求，以便识别图纸内容；最后，应该熟悉图纸的读取方法，以便更好的理解和分析图纸的精神内容。

另外，图纸的制作和使用者还需要注意安全。

必须保证图纸的真实性和准确性，遵循施工标准，正确地使用电气设施，以防止工程进度延误、质量受损或发生负责的安全责任。

另外，读者在使用图纸时，应遵循图纸的说明，按时完成施工，否则可能引起人身伤害或财产损失。

总之，这篇文章旨在为读者提供建筑电工图纸的入门知识，包括图纸的基本内容、常见图纸类型、图纸的标注要求和图纸的读取方法等。

希望通过这篇文章，读者可以熟悉建筑电工图纸的各种基础知识，并能够正确地理解和使用它们，避免出现安全和质量问题。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

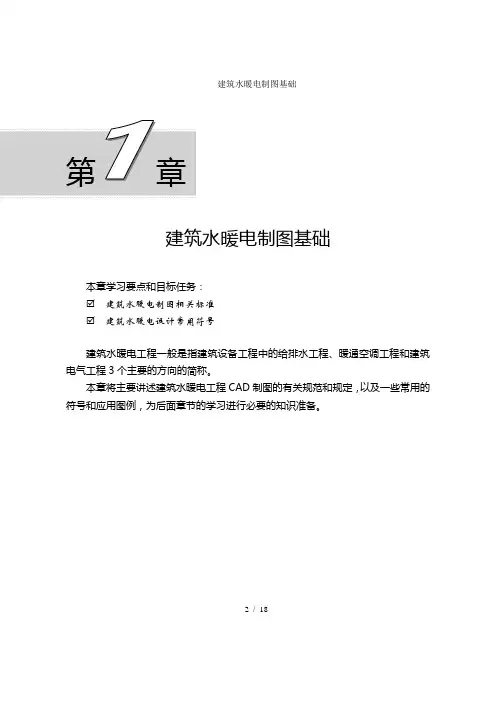

建筑水暖电制图基础本章学习要点和目标任务：建筑水暖电制图相关标准建筑水暖电设计常用符号建筑水暖电工程一般是指建筑设备工程中的给排水工程、暖通空调工程和建筑电气工程3个主要的方向的简称。

本章将主要讲述建筑水暖电工程CAD制图的有关规范和规定，以及一些常用的符号和应用图例，为后面章节的学习进行必要的知识准备1.1建筑水暖电制图相关标准建筑水暖电工程的CAD制图必须遵循我国颁布的相关制图标准，其涉及GB/T 50001 —2010《房屋建筑制图统一标准》、GB/T 4728《电气简图用图形符号》、GB/T 6988《电气技术用文件的编制》、GB/T 18135 —2008《电气工程CAD制图规则》、GB/T 50106 —2010《建筑给水排水制图标准》、GB/T 50114 —2010《暖通空调制图标准》等多项制图标准。

1.1.1 图纸建筑水暖电工程中对图纸的幅面和样式进行了规定。

1 •图纸的幅面规格根据建筑水暖电工程规模的大小、类别等，可适当选用A0、A1、A2、A3、A4五种规格图纸，不同幅面图纸大小成1/2倍数的尺寸关系，建筑电气施工图图纸规格的选用通常与建筑平面图图纸规格一致，以保证建筑电气设施的清晰表达。

图纸的幅面尺寸如表1-1所示。

图纸幅面的选择，应保证制图紧凑、清晰及使用便携，在标准规定的几种幅面中选择。

2 •图纸样式图纸的使用可分为立式与横式，图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。

一般A0〜A3图纸宜横式使用，必要时也可立式使用。

以下介绍立式与横式布置的图框，供读者参考学习。

图1-1为A0〜A3横式图纸样式。

图1-2为A4横式图纸样式。

图1-3为A0〜A3、A4立式图纸样式。

图1-3中所示的a、b、c尺寸以及会签栏与标题栏的详细格式、尺寸要求，读者可查阅相关制图标准，这里不另行说明。

幅面尺寸共计上述的A0〜A4五种，某些情况下，可能因特殊工程需要，工程制图尺寸过于狭长，则会对图纸加长，一般A0〜A2不得加长，A3、A4号图纸则可因需要，沿短边的倍数加长。

如幅面代号为A4 X 3,其中A4图的尺寸宽X长=210 X 297,则按短边3倍加长为宽X长=297 X 630,其他依次类推。

学习参考utoCAD 201建筑水暖电设计自学视频教程-4•图1-3立式图纸样式3 •标题栏、会签栏及装订边图纸的标题栏（又叫图签）、会签栏及装订边的位置都有一定的规定，一般不同的建筑设计 院都制有自己的标准图纸样式，其对本设计单位的图框进行标志设计，统一使用，其标题栏、会 签栏往往都会带有鲜明的本院特色风格， 以达到良好醒目的效果，便于交流宣传本设计单位形象。

如图1-4所示是某公司的标题栏样式。

XX XX 建筑设计有限公司览望丄fr 吹F工程号图别给排水审定人专业工程名称XX XX 饭店图号设计总负责人水施—负责人 设计人图名XX XX 平面图版号A 版校审人制图人日期 2001.1出图比例1:100图1-4标题栏b-1----------------图1-1 A0〜A3横式图纸样式 图1-2 A4横式图纸样式标题栏包括了几项内容，如公司名称、制图人、设计人、审核人、工程名称、图别、图号、比例、版本、日期等。

标题栏的位置一般位于图纸幅面的右下角，也有将其设置于图纸右侧边的。

标题栏往往是一个单位的专用形象标志，许多单位都有自己的专用标题栏，以达到醒目的效果。

根据建筑制图标准，标题栏的基本尺寸如图1-5所示。

图1-5标题栏会签栏如图1-6所示，其尺寸应为100mm x 20mm，会签栏内填写会签人员所代表的专业、姓名、日期。

当一个会签栏不够时，可另加一个，两个会签栏并列使用，不需要会签栏的图纸，可不设会签栏。

4 •图框的调用一般设计院都已设计好本单位的标准图框，制图人员可直接调用，方便快捷。

另外，AutoCAD2014安装目录下的Template文件夹中也有一些中文和英制图框的模板文件，对于一些涉外工程，读者可参考学习使用英制模板的格式。

如图1-7所示的两幅图框即是从Template文件夹中调用GB_a1及GB_a4建立的图框。

位于Template文件夹内的文件均为模板文件，文件名以Gb_为开头的模板为我国的“国标”的意思。

其他如ISO则为国际标准的意思，为英制；ANSI则为美国国家标准学会；IEC则为国际电工委员会场等，读者也可打开其他模板，认识了解一下相关模板的设置。

i弋呂林x图名区图駆传血，25『trK--------------------------------------------------------------- ------------------------------------------------------------------ r)0图1-6会签栏* r £学习参考utoCAD 201建筑水暖电设计自学视频教程• 6 •图1-7 GB_a1图框与 GB_a4图框1.1.2 比例GB/T 50001 — 2010《房屋建筑制图统一标准》 对建筑制图的比例作了详细的说明，常用绘图比例如表1-2所示。

名 称 比 例平面图 1:50、 1:100 等立面图 1:20、 1:30、1:50、1:100 等 顶棚图 1:50、 1:100 等构造详图 1:1、 1:2、1:5、1:10、1:20 等 系统图1:50、 1:100 等;IIv1 ;为获得制图比例图纸，一般绘图是先插入按1:1尺寸的标准图框，再利用图样与图框的：数值关系，将图框按“制图比例的倒数”进行缩放，则可绘制 1:1的图形，而不必通过缩放;t 图形的方法来实现，实际工程制图中，也多为此法，因为如果通过缩放图形的方法来实现，往往会对“标注”尺寸带来影响。

每个公司都有不同的图幅规格的图框，在制作图框时，大多都会按照1:1的比例绘制 A0、A1、A2、A3、A4图框。

其中，A1和A2图幅还经常用到 II立式图框。

另外，如果需要用到加长图框，应该在图框的长边方向，按照图框长边 1/4的倍'数增加。

把不同大小的图框按照应出图的比例放大，将图框“套”住图样即可。

Note具体到建筑电气图纸、建筑给排水图纸以及建筑暖通空调图纸的比例，相关国家标准对其作了更详细的规定。

1 •建筑电气图纸比例GB/T 50001—2010《房屋建筑制图统一标准》对建筑制图的比例作了详细的说明，但电气图是采用图形符号绘制表达的，表现的是示意图(如其电路图、系统图等) ，其不必按比例绘制。

但电气工程平面图一般是在建筑平面图基础上表示相关电气设备位置关系的图纸，故位置图一般采用与建筑平面图同比例绘制，其缩小比例可取如下几种：1:10、1:20、1:50、1:100、1:200、1:500等。

其他与“建筑图”无直接联系的电气工程施工图，可任选比例或不按比例画示意图，也可按机械制图中的相关比例取用。

2 •建筑给排水图纸比例GB/T 50001 —2010《房屋建筑制图统一标准》及GB/T 50106 —2010《建筑给水排水制图标准》对建筑制图的比例、给排水工程制图的比例作了详细的说明，比例大小的合理选择关系到图样表达的清晰程度及图纸的通用性。

绘排水专业的图纸种类繁多，包括平面图、系统图、轴测图、剖面图、详图等。

在不同的专业设计阶段，图纸要求表达的内容及深度是不同的，以及工程的规模大小、工程的性质等都关系到比例的合理选择。

给排水工程制图中的常见比例如表1-3所示。

其中，建筑给排水平面图及轴测图宜与建筑专业图纸比例一致，以便于识图。

另外，在管道纵断面图中，根据表达需要其在横向与纵向可采用不同的比例绘制。

水处理的高程图和流程图及给排水的系统原理图也可不按比例绘制。

建筑给排水的轴测图局部绘制表达困难时也可不按比例绘制。

3 •建筑暖通空调图纸比例我国所执行的两本相关制图标准即《房屋建筑制图统一标准》(GB/T 50001 —2010 )和《暖通空调制图标准》(GB/T 50114 —2010)对建筑制图的比例、暖通空调工程制图的比例作了详细的说明，比例大小的选择关系到图样表达的清晰程度及图纸的通用性。

学习参考A utoCAD 201建筑水暖电设计自学视频教程-8 •暖通空调专业的图纸种类繁多，包括平面图、系统图、轴测图、剖面图、详图等。

在不同的 专业设计阶段，图纸要求表达的内容及深度是不同的， 以及工程的规模大小、工程的性质等都关系到比例的合理选择。

暖通空调工程制图中的常见比例如表1-4所示。

其中，建筑暖通空调平面图及轴测图宜与建筑专业图纸比例一致，以便于识图。

1.1.3 线型制图中的各种建筑、设备等多数图样是通过不同式样的线条来表示实现的，以线条的形式来传递相应的表达信息， 不同的线条即代表不同的含义。

通过对线条的调整设置， 包括线型及线宽 等的设置，以及诸如填充图案样式等的灵活运用，可以使图样清晰、表达信息明确、制图快捷。

图线的宽度 b ，— 般取以下系列：2.0mm 、1.4mm 、1.0mm 、0.7mm 、0.5mm 、0.35mm ，每个图样，应根据复杂程度，在保证表达清晰的条件下，选定基本线宽。

对于线型的选用及制图时应注意的细节，读者可参考有关制图标准及教科书，这里不详细赘述。

如相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm ；图线不得与文字、数字、符号等重叠、混淆，不可避免时，应首先保证文字等信息的清晰；同一张图纸中，相同比 例的图样，应选用相同的线宽组等。

具体到建筑电气图纸、 建筑给排水图纸以及建筑暖通空调图纸的线型，相关国家标准对其作了更详细的规定。

1 •建筑电气图纸线型GB/T 50001 — 2010《房屋建筑制图统一标准》中对线条作了详细的解释，建筑电气工程涉及建筑制图方面的线条规定，应严格执行，另外还有电气专业在制图方面关于线条表达的一些规定， 应将两者结合，共同处理，完成建筑电气工程制图。

表1-5列出了建筑电气工程中线型的一些表达规则。

表1-5 建筑电气工程一般线型的表达规则线型 线 宽 一般应用电气工程制图应用b基本线、简图主要内容用线、可见轮廓线、 可见导线电路中的主回线 实线0.5b 交流配电线路0.35b建筑物的轮廓线虚线 0.35b 辅助线、屏蔽线、机械连接线、不可见轮廓 事故照明线、直线配电线路、钢索 线、不可见导线、计划扩展内容用线 或屏蔽等，以虚线的长短区分用途 点划线 0.35b 分界线、结构围线、功能围线、分组围框线 控制及信号线双点划线0.35b辅组围框线50V 及以下的电力、照明线路名 称 比例总平面图1:500、1:10000总图中管道断面图 1:50、1:100、1:200 平面图与剖面图1:20、 1:50、1:100详图2:1、1:1、1:5、1:10、1:20、1:50表1-4 建筑暖通空调的制图比例2 •建筑给排水图纸线型GB/T 50001 —2010《房屋建筑制图统一标准》、GB/T 50106 —2010《建筑给水排水制图标准》中对线条作了详细的解释，图线的宽度b的选择，主要考虑到图纸的类别、比例、表达内容与复杂程度，给排水专用的图纸中的基础线宽一般取 1.0mm及0.7mm两种。
