第一课时初识Auto CAD 2007本课重点与难点：●教师与学生之间做好勾通，互相了解。

●了解AutoCAD的发展史与界面组成。

●认识AutoCAD的应用领域，让学生了解软件的专业特点与在校的优势，认识本专业在国内的发展历程与毕业后的前景。

一、CAD的概述C→Computer电脑A→Aided辅助D→Design设计CAD为电脑辅助设计软件AutoCAD是美国Autodesk公司与20世纪八十年在微机上应用CAD技术，而开发的绘图程序包，加上Auto是指它可以应用于几乎所有跟绘图有关的行业二、应用领域1、建筑设计2、机械制图3、化工电子4、土水工程三、CAD的发展史初级阶段→在1982年11月出现了Auto CAD1.0的版本1983年4月出现了Auto CAD1.2的版本1983年8月出现了Auto CAD1.3的版本1983年10月出现了Auto CAD1.4的版本1984年10月出现了Auto CAD2.0的版本发展阶段→1985年5月出现了Auto CAD2.17和2.18的版本出现了鼠标滚轴 1986年6月出现了Auto CAD2.5的版本1987年9月出现了Auto CAD9.0和9.03的版本高级发展阶段→1988年8月出现了Auto CAD R 12.0版本1988年12月出现了Auto CAD R 12.0 for Dos1996年6月出现了Auto CAD R 12.0 for Windows高级发展阶段→1998年1月出现了Auto CAD R 13.0 for Windows1999年1月出现了Auto CAD 2000 for Windows2001年9月出现了Auto CAD 2002for Windows2003年5月出现了Auto CAD 2004 for Windows四、打开方式：1、双击桌面CAD图标2、开始——程序——Autodesk——Auto CAD2004五、CAD的界面组成：标题栏。

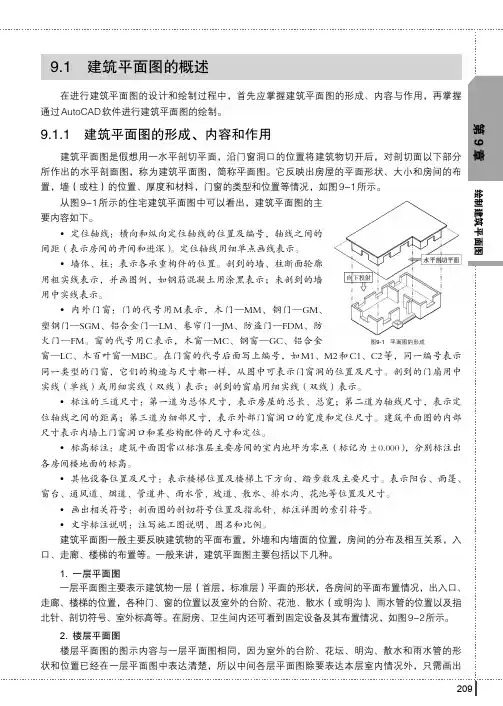

图9-1　平面图的形成
M1、M2和C1、C2等，同一编号表示同一类型的门窗，它们的构造与尺寸都一样，从图中可表示门窗洞的位置及尺寸。

剖到的门扇用中实线（单线）或用细实线（双线）表示；剖到的窗扇用细实线（双线）表示。

标注的三道尺寸：第一道为总体尺寸，表示房屋的总长、总宽；第二道为轴线尺寸，表示定位轴线之间的距离；第三道为细部尺寸，表示外部门窗洞口的宽度和定位尺寸。

建筑平面图的内部
标高标注：建筑平面图常以标准层主要房间的室内地坪为零点（标记为±0.000），分别标注出
其他设备位置及尺寸：表示楼梯位置及楼梯上下方向、踏步数及主要尺寸。

表示阳台、雨篷、窗台、通风道、烟道、管道井、雨水管、坡道、散水、排水沟、花池等位置及尺寸。

画出相关符号：剖面图的剖切符号位置及指北针、标注详图的索引符号。

建筑平面图一般主要反映建筑物的平面布置，外墙和内墙面的位置，房间的分布及相互关系，入口、走廊、楼梯的布置等。

一般来讲，建筑平面图主要包括以下几种。

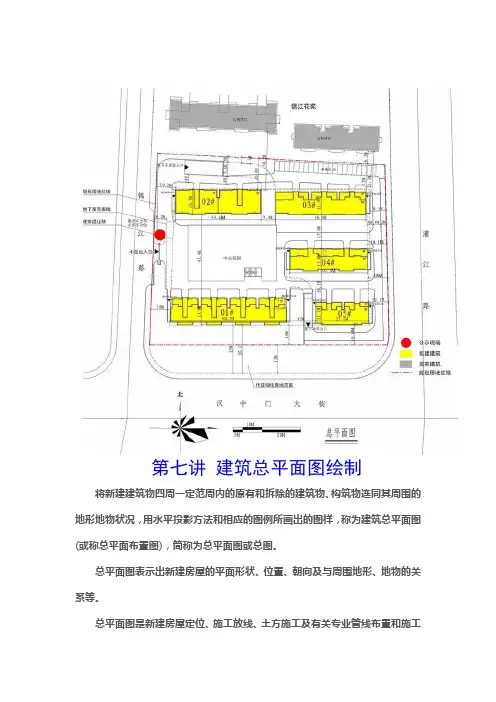

第七讲建筑总平面图绘制将新建建筑物四周一定范周内的原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样，称为建筑总平面图(或称总平面布置图)，简称为总平面图或总图。

总平面图表示出新建房屋的平面形状、位置、朝向及与周围地形、地物的关系等。

总平面图是新建房屋定位、施工放线、土方施工及有关专业管线布置和施工总平面布置的依据。

1、总平面图绘制内容建筑总平面图的绘制要遵守《总图制图标准》GB/T 50103-2001的基本规定。

建筑总平面图表达的内容如下：（1）新建建筑的平面形状、外包尺寸、层数、主要出入口等。

新建房屋，用粗实线框表示，并在线框内，用数字表示建筑层数。

新建建筑物的定位：总平面图的主要任务是确定新建建筑物的位置，通常是利用原有建筑物、道路等来定位的。

新建建筑物的室内外标高：在总平面图中，用绝对标高表示高度数值，单位为m。

（2）新建建筑与原有的建筑物、构筑物、道路或围墙等的距离。

原有建筑用细实线框表示，并在线框内，也用数字表示建筑层数。

计划拟建建筑物用虚线表示。

拆除建筑物用细实线表示,并在其细实线上打叉。

（3）用地范围、室外场地、道路、绿化、管道等的布置情况。

（4）附近的地形地物，如等高线、道路、水沟、河流、池塘、土坡等。

首层室内地面、室外地坪、道路的绝对标高，土方的填挖与地面坡度、雨水排除方向等。

（5）用指北针表示建筑的朝向；风向频率玫瑰图。

（6）标注图名、比例。

按照《建筑制图标准》，绘制建筑总平面图时宜在1：500、1：1000、1：2000三种比例中选择。

（7）由于总平面图采用较小比例绘制，各建筑物和构筑物在图中所占面积较小，根据总平面图的作用，无需绘制得很详细，可以用相应的图例表示，《总图制图标准》中规定的几种常用图例，如下表11.1所示。

以上内容并不是在所有总平面图上都是必须的，可根据具体情况加以选择。

2、总平面图绘制步骤（1）地形图的处理，包括地形图的插入、描绘、整理、应用（2）设置绘图环境，包括图形界限、单位、图层等。
