建筑制图基础

建筑制图基础一、制图字体的规定:国标中, 建筑图纸以及图所用说明用的汉字, 应采用长仿宋体注明。

如图6-1所示表6-1 长仿宋体字高字宽关系表二、常用图层的设定表6-2 常用图层设定三、常用打印线宽的设定6-3 常用打印线宽设定线宽影响图像的精度和认知度。

使用粗线是为了强调其特性或注意到图中的一部分。

细线部分相对来说。

不是很强调的部分。

用于立面图中半透明线（Screened Line）可表达不相连的建筑物的立面或存在于基准的建筑物。

虚线可传达特殊的信息。

墙体的防火区划, 延长线（Match Line）, 被隐藏的部分的标记线, 可以通过虚线表达。

上表是根据ISO规定的建筑线的种类来手工制图或CAD制图或两样间用的各种线的线宽。

上面所举为A0, A1的情况, 而像A2或A3这种小图, 可将线宽以1/2~2/3的限度缩小来使用。

如表6-4所示表6-4 线宽及线宽推荐用图一览表四、一般常用线形（Common Line Types）下面的规则合用于所有范畴和任何图形中。

如表6-5所示⑴指引线在图中起到连接注释、标注、标记的作用。

指引线用箭头指向要表达的标示项。

指引线应用直线或曲线统一且一贯地绘制。

为了避免阅读图时误解的现象, 指引线不得相交。

指引线从注释的右侧上或左侧上开始。

⑵剖面线（Break Line）用于表达两个部分间的划分。

举例说就是表达连接上下层的停车场的出入口或表达像楼梯之类的倾斜面的平断面的缎面或表达输送管、梯子等太长不能所有被表达或像梯子等这种反复出现的这些详图。

但是, 详图中表达特性的部分绝对不可以省略。

⑶中心线是表达柱的中心或梁、壁、过道等的中心线。

一般用点滑线表达。

⑷标注线是以定义要标注尺寸的对象的头跟尾的细线（Thin Line）来表达。

终止符（Terminator）对的的标在标注线和辅助线的交点处。

根据UDS的标准应使用标注线（Tick Line）且要表达方向一致, 但是, 应根据状况来推断是否采用不同方向的标记（Dot）。

工程制图尺寸标注培训讲义PPT课件(PPT54页)

七、标注尺寸举例
标注尺寸的步骤：
1 进行形体分析。该组合体可以和分解为底板、圆筒、支承板、肋板、小圆筒五个基本部分。
2 逐个标注形体的定形尺寸。
3 选定尺寸基准,选择底板底面为高度方向的基准，选择通过圆筒轴线的对称平面为长度方向的尺寸基准，选圆筒的后端面为宽度方向的尺寸基准。
4 标注定位尺寸。
加工面与非加工面之间的联系尺寸
加工面与非加工面之间的联系尺寸
高度方向尺寸齐全，但不合理
只有一个加工面与非加工面尺寸，合理
5. 按加工顺序标注尺寸
阶梯轴的尺寸标注
5. 按加工顺序标注尺寸
加工顺序 1.下料； 2.车φ10长38 轴段； 3.车φ8长22轴段，车退刀槽；
4.车螺纹，倒角。
二、零件尺寸标注的方法和步骤
7
圆柱
圆锥
16
16
ø 13
ø 13
圆
台
ø8
5
10
13
四棱锥
12
圆球
内环
ø8
15
15
15
管理培训课件安全培训讲义工作培训教材工作汇报课件PPT 服务技术工程制图尺寸标注培训讲义(PPT 54页)
ø 15
ø 15
ø 15
管理培训课件安全培训讲义工作培训教材工作汇报课件PPT 服务技术工程制图尺寸标注培训讲义(PPT 54页)
尺寸基准选择
长度方向尺寸基准
辅助基准
主辅基准尺寸联系
高度方向尺寸基准
辅助基准与主要基准之间应有尺寸联系。
3. 封闭尺寸链
零件同一方向上的尺寸可以首尾相接，列成尺寸链的形式。但应避免构成封闭尺寸链。

建筑制图基础知识

(1) 作水平方向的平行线
(2) 作斜方向线的平行线
(1) 作水平方向的平行线
(a) 使丁字尺的工作边与已知直线AB平行 (b) 平推丁字尺，使其工作边紧靠点C，作直线CD即为所求平行线 D
(2) 作斜方向线的平行线
B 1 C
A
2
2. 作已知直线的垂直线
(1) 作水平线的垂直线
(2) 作斜方向的垂直线
2. 作圆的内接正六边形
F E
A
D
B
C
3. 作圆内接正五边形
M
P
K
B
E
C
D
4. 已知边长作正五边形
m N P E D C
A
B
M
Q
R
5. 作圆内接正多边形 (以圆内接正七边形为例)
A 1 2 1' 2' 3' 4' B G
3
4 5 6 7
M 1
C F
N1
5'
6' p D E
四、圆弧的连接
1. 两直线间的圆弧连接
见有关专业制图标准见有关专业制图标准中心线、对称线等见有关专业制图标准见有关专业制图标准假想轮廓线、成型前原始轮廓线断开界线断开界线
2. 线宽组
3. 画线时应注意的问题
1．在同一张图纸内，相同比例的各图样，应选用相同的线宽组。
2．相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于
桁架式结构的单线图，宜将尺寸直接注在杆件的一侧。
1. 尺寸标注方法
(1) 半径的标注方法 (2) 小圆弧半径的标注方法 (3) 大圆弧半径的标注方法 (4) 圆直径的标注方法 (5) 小圆直径的标注方法 (6) 角度的标注方法 (7) 弧长的标注方法 (8) 弦长的标注方法 (9) 薄板厚度的标注方法 (10) 坡度的标注方法

工程制图第五章尺寸标注基础

尺寸线成为中心线的延长线尺寸线与中心线重合尺寸线与轮廓线重合
(1)尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2)标注线性尺寸时，尺寸线必须与所标注的线段平行。
5. 尺寸数字
30
30
Φ30 Φ 30
Φ50
(1)线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。 (2)尺寸数字不可能被任何图线通过，当不可避免时必须把图线断开。
(a)
ø17 ø9 3ø3
(c)
8
6
6
×
22 R6
ø9
2ø5
6
(b)
26 ø9
R25
(d)
5
6
18
§5.3 尺寸的清晰布置
1.同一形体的尺寸应该尽量集中标注
2.尺寸应该标注在反应形体特征的视图上
3.同轴回转体的直径，应尽量标注在非圆视图上
4.相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免尺寸线和尺寸线或尺寸界线相交
1. 截交线和相贯线上不应注尺寸，一般应先标注出原始立体的定形尺寸，然后标注截平面或相贯线的定位尺寸。
截交线不应注尺寸
截交线不应注尺寸
φ
SR
φ
截交线不应注尺寸
相贯线不应注尺寸
2. 当组合体以回转面为某方向轮廓时，一般不注该方向的总体尺寸，而只注回
转中心的定位尺寸和外端的圆弧尺寸。
φ
R
2. 尺寸线终端的放大图
b 57.226
正确
b
h
6b
45°
57.226 57.226 57.226
错误
3. 尺寸界线
轮廓线作尺寸界线

工程制图课件：尺寸标注

尺寸标注
第二节基本体的尺寸标注
尺寸标注
一、立体的尺寸标注立体的尺寸标注，一般只需注出反映其自身形状大小的定形尺寸。如图4-21所示，长方体需要标注它的长、宽、高三个尺寸；圆柱和圆锥需要标注它的底圆直径和高度尺寸，并且一般都把这些尺寸注写在反映为非圆的视图上；一个完整的球只需标注它的直径尺寸SΦ；对于正六棱柱，由于底面六边形的对边与对角距离有固定的几何关系，因此只需标注它的高度尺寸和对边宽度，而对角尺寸则不需标注或标注后加上括号，作为读图和制造时的参完整所谓完整，就是指需要标注的尺寸既不能遗漏、也不能有重复，即每个尺寸在视图中只标注一次。换句话说，对于一个给定的组合体，无论采取什么方法标注尺寸，其尺寸数量是一定的。在组合体三视图中，需标注的尺寸包括：定形尺寸、定位尺寸和总体尺寸。 (1) 定形尺寸。确定组合体中各基本体形状大小的尺寸。由于各基本体的形状特征不同，因而其定形尺寸的数量也各不相同，但同一类基本体的定形尺寸的数量是一定的。 (2) 定位尺寸。确定组合体中各基本体之间相对位置的尺寸。定位尺寸一般与组合体的尺寸基准相联系。一般情况下，一个组合体往往有长、宽、高三个方向的尺寸基准，所以每个基本体也都应有三个方向的定位尺寸。 (3) 总体尺寸。用于表示组合体外形大小的尺寸，它一般包括组合体的总长、总宽和总高。总体尺寸是一类很重要的尺寸。为了能知道组合体所占空间的大小，一般都需要标注总体尺寸。如图4-30所示的组合体，采用了不同的组合方式进行了形体分析。在图4-30(a)中，形体Ⅰ有3个尺寸(内径、外径、高)；形体Ⅱ 有4个尺寸(半径、宽、高和一个定位尺寸)，但半径尺寸与形体Ⅰ的外径尺寸重复，实际只需标注3个尺寸；形体Ⅲ 有6个尺寸，由于其右端的两个直径尺寸与形体Ⅰ的内径、外径尺寸重复，故实际只需标

工程制图教学课件第二节平面图形的画法及尺寸标注

布置图纸
420
第二节
平面图形的画法及尺寸标注
一、几何作图
1、等分线段
a
b
2、作正六边形
3、斜度和锥度
1）斜度：零件上一表面（线）对基准
面（线）的倾斜程度。
1:5 细实线
符号线宽h/10，角度30度。
2）锥度：正圆锥直径与锥高之比
图形符号 1:3
指引线
基准线
1:5
30°
l
L
h = 字体高度
符号的线宽为
D D d 2tg 1: n
Ll
h/10
4、圆弧连接
1）圆外一点作圆的切线
A
2）作两圆的公切线
3）圆弧连接两直线
A
R
o
B
R
圆弧半径
R
4）圆弧连接一直线L和一圆
B
L
R
A O1
R1+R
圆半径R1 连接弧半径R
5）圆弧连接两圆弧，与R1内切与R2外切R源自R1Aoo1
B
连接弧半径R
o2
R2+R
二、平面图形的线段分析
1、定形尺寸：
各线段和线框的形状大小尺寸，
如：20、10、8等。
2、定位尺寸：
确定某线段或封闭线框在整个图形中所处位置的尺寸，如：20、 6、10等。
3、已知线段：
根据定形尺寸和定位尺寸可以直接画出的线段，如： 20、10。
已知线段
4、中间线段：
有定形尺寸和一个方向的定位尺寸，还需要确定另一方向的定位尺寸，如：R40、R6 的圆弧。
中间线段
5、连接线段：
只有定形尺寸没有定位尺寸的线段，需要通过作图来确定其定位尺寸，如R5。

建筑制图组合体尺寸标注

非圆曲线尺寸标拄
坐标标注
网格标注
6、简化尺寸标注
桁架简图尺寸标注方法钢筋简图尺寸标注方法
除桁架简图、钢筋简图以外，一般的单线图如管线图，都可将杆件或管线长度的尺寸数字沿杆件或管线的一侧注写
6、简化尺寸标注（续1）
等长尺寸简化标注方法
相似构件尺寸标注方法
6、简化尺寸标注（续2）
况
箭头指至圆弧
较小圆的直径标注
3、半径、直径、球的尺寸标注（续3）
标注球的半径、直径时，应在尺寸前加注
符号“S ”，即“SR ”、“Sφ ”，注写方法同圆弧半径和圆直径
S
4、角度、弧度、弧长的标注
角度的尺寸线应以圆弧表示。此圆弧的圆心应是该角的顶点，角的两条边为尺寸界线。起止符号用箭头，若没有足够位置画箭头，可用圆点代替。角度数字应按水平方向注写。
4、角度、弧长、弦长的标注（续1）
标注圆弧的弧长时，尺寸
⌒
120
线为与该圆弧同心的圆弧线，
尺寸界线垂直于该圆弧的弦，
起止符号用箭头表示。弧长数
字上方应加圆弧符号“⌒”
标注圆弧的弦长时，尺寸线应平行于该弦的直线，尺寸界线垂直于该弦，起止符号用中粗斜短线表示
6、简化尺寸标注（续3）
相同要素尺寸标注方法
2）相关的尺寸集中标注。
• 3.尺寸标注要正确。 • 4.标注合理。
3、半径、直径、球的尺寸标注
通常情况
半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前加注半径符号“R”。
3、半径、直径、球的尺寸标注（续1）
特
殊
较大圆弧标注
情
况
较小圆弧标注

制图的基本知识和尺寸标注

圆弧连接举例
⒈ 用半径为R的圆弧连接两已知直线
R
M●
O
O
O
M●
M●
●
●
●
N
N
N
⑴ 作两条辅助线分别与两已知直线平行且相距R。交点O即为连接圆弧的圆心。
⑵ 由点O分别向两已知直线作垂线，垂足即切点。 ⑶ 以点O为圆心，R为半径画连接圆弧。
⒉ 用半径为R的圆弧连接两已知圆弧（外切）
⑴ 以O1为圆心，R1+R为半径
二圆规、分规的用法三铅笔的用法及削法
１Ｈ打底稿２ＨＢ描深细线和写字３Ｂ画粗实线
1.3 尺规几何作图
一、正多边形
⒈ 正六边形
正六边形的作图：已知对角线长度D
正六边形的作图：已知对边距离S
作法一
作法二
正五边形的作图：已知外接圆直径D
A
A
B KO
K OC
a)
b)
c)
二、斜度与锥度
三、字体 (GB/T 14691-1993)
长仿宋体：字体端正、笔画清楚、排列整齐、间隔均匀
横平竖直、注意起落、结构匀称、填满方格字号（汉字字体高度h尺寸,宽度为2h/3 ）：
1.8, 2.5, 3.5, 5, 7, 10, 14, 20。
数字和字母一般写成75°斜体字.
1 2 3 4 5 6 7 8 9 0，AaBbCc
缩小比例
2:1 5:1 1×10n:1 2×10n:1 5×10n:1
1:2 1:5 1:1×10n 1:2×10n 1:5 ×10n
2.5:1 4:1 2.5×10n:1 4×10n:1
1:1.5 1:2.5 1:3 1:4 1:6 1:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n 1: 6×10n

工程制图第十三章组合体尺寸标注

A
A
A－A
A
A
4×
R
A
A
A－A
A
A
4×
R
3）、相互平行的尺寸，应按大小顺序排列，小尺寸在内，大尺寸在外。
好！
不好！
4）、同心圆柱的直径尺寸，最好注在非圆的视图上。
好！
不好！
4×
4×
STEP 03
STEP 01
STEP 02
半径尺寸应标注在反映圆弧实形的视图上。
不允许这样的标注
3、一些常见形体的定位尺寸
⑴ 一组孔的定位尺寸
⑶ 立方体的定位尺寸
⑵ 圆柱体的定位尺寸
基准
基准
基准
⑶
基准
基准
⑴
基准
基准
基准
⑵
三、组合体尺寸的标注 1、基本几何体的尺寸标注
1）、棱柱、棱锥的尺寸标注
30
8
20
30
20
8
(30.01)
20
20
30
25×25
2）、回转体的尺寸标注
宽度方向的基准
02
高度方向的基准
01
长度方向的基准
03
组合体尺寸标注
55
30
例2、标注如图所示支架的尺寸。
宽度方向基准
长度方向基准
★ 形体分析并选择尺寸基准
高度方向基准
★ 标注底板尺寸
2×φ5
32
R4
24
★ 标注直立板尺寸
20
8
14
2
15
18
25
5
12
16
Φ14
8
★ 标注全三类尺寸
例3、标注好图所示的轴承座的尺寸。

建筑平面图尺寸标注的基本规定

尺寸数字一般注写在尺寸线的上方中部，如尺寸数字在30°斜线区内，可将尺寸线断开水平注写或引出注写。
当没有足够的位置标注尺寸数字时，可将尺寸标注在外侧或引出标注。
1 尺寸宜注写在图样轮廓线以外，必要时也可标注在图样轮廓线以内。
2 互相平行的尺寸线，小尺寸应离轮廓线较近，大尺寸应离轮廓线较远。尺寸线距图样最外轮廓线之间距离不小于10 mm，平行排列的尺寸线的间距宜为7~10 mm。
3 总尺寸的尺寸界线，应靠近所指部位，中间分尺寸的尺寸界线可稍短，但其长度应相等。
连续排列的等长尺寸,用等长尺寸x个数=总长的形式标注。也可用5等分=300的形式标注。
相同要素的尺寸标注,构配件的构造要素相同，可以仅标注其中一个要素的尺寸及个数。
课后小结
01 尺寸的组成要素 02 尺寸标注应注意的一些规定
尺寸标注的基本规定
目录 CONTENTS
尺寸的基本概念尺寸标注的基本规定

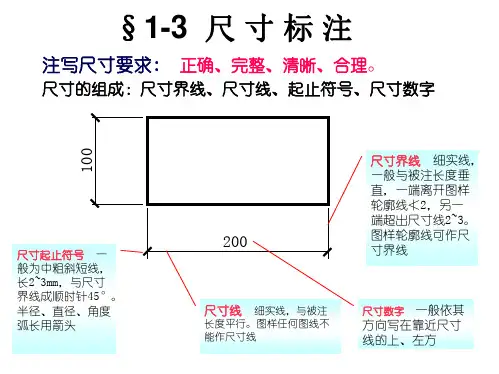

尺寸线
尺寸起止符
尺寸的组成
尺寸数字
尺寸界限
尺寸数字
尺寸界限
尺寸起止符
尺寸线
需注意：

尺寸线与被测图形平行，不能与图形重叠或代替。尺寸起止符为45°粗短斜线。尺寸界限应与被测长度垂直，并与被测图形有2mm以上的间隙，另一端超出尺寸线2-3mm。尺寸数字应注写在水平尺寸线的上方、垂直尺寸线的左侧，大小应统一。尺寸数字不得与图形重叠。图样上的尺寸应以尺寸数字为准，不得从图上直接量取。

工程制图尺寸标注方法.完整版ppt资料

?工程制图根底?对尺寸标注的表述：键连接的画法〔p50表2-2〕。包括画直线、圆、圆弧和目测。
§1.2 零件分析：三个层次 1.
装配到位—确保功能实现。装配到位—确保功能实现。〔2〕选择其它根本视图 2 装配图的绘制方法和步骤
一.零件功能分析和工作状态分析视图方案的要求是正确、完全、确定、清晰、合理。
包括画直线、圆、圆弧和目测。〔p1〕 2.尺规绘图－使用铅笔、丁字尺、三角板
、圆规、手工绘图机等绘图。〔p4〕 3.计算机绘图。
二.绘制零件图的步骤绘制零件图的工作方式－测绘和拆图。
3
测绘－根据零件实物绘制其图样。拆图－根据装配图绘制各零件的零件图。测绘零件图的步骤：先绘制图形，后测量尺寸，再将尺寸数值填到所绘图上－先绘后测。
表示部件信息量最多的那个视图应作为主视图。〔3〕螺纹紧固件安装方便。
功能分析－零件完成什么任务，起什么作用。〔1〕数个平行的非加工面中，只能有一个与加工面有尺寸联系〔p30图1-54〕。
(4) 齿距 p
工作状态分析－零件是怎样放置、安装和工作的。
4
二.零件的结构分析－主体结构、局部功能结构、局部工艺结构。〔p14 图1-28，1-29〕 1.主体结构：零件中那些相对较大的主要根本形状及其相对关系。它们是形成零件体的根底。在绘图时多用根本视图如实表达。 2.局部功能结构：为实现传动、连接等特定功能在主体结构上制出的局部结构，如齿轮轴的轮齿、螺纹、键槽等。 3.局部工艺结构：零件上为确保加工和装配质量而构造的较细微的结构，如圆角、倒角、退刀槽、越程槽、起模斜度等
工程制图尺寸标注方法
1
第一章零件图的绘制
学习目标：掌握常用零件图的绘制法。学习内容： 1.徒手绘图和尺规绘图根本操作； 2.零件图的绘制方法和步骤； 3.零件的分析； 4.零件的视图选择方法和步骤 5.零件的尺寸和技术要求标注。

七建筑制图基础[1]

3.会签栏
会签栏是图纸会审后，为各工种负责人签字用的表格。在靠近装订边的的图框线外边，填写会签人员所代表的专业、姓名、日期。如图3—4所示。如果一个会签栏不够，可以画两个，并列画出。不需会签栏的图纸不设会签栏。
七建筑制图基础[1]
ቤተ መጻሕፍቲ ባይዱ
设计单位名称签字区
工程名称图名区
图号区
图3—3 标题栏
图3—4 会签栏
七建筑制图基础[1]
七建筑制图基础[1]
6.建筑物各部分的高度用标高来表示
（1）标高分为两种：绝对标高：我国把青岛的黄海平均海平面定为
绝对标高的零点，其他各地标高都以它作为基准。相对标高：一栋建筑物有许多标高，都用绝对
标高不方便。把室内首层地面高度作为相对标高的零点。所得的标高就是相对标高。
七建筑制图基础[1]
图3—5
七建筑制图基础[1]
2．建筑施工图的种类
（1）地形图：用来表示建筑物所在地区的地形、地物、地貌；
地物——所在地区原有建筑物地貌——地形的起伏状态（2）总平面图：表明工程总体布局；（3）平剖面图：水平剖切，设备不作剖切，画出设备外型俯视图。楼层至少每层一张表明建筑结构和设备布置情况；（4）立剖面图：简要；标明建筑物的结构形式、高度及内部分层情况；（5）立面图：房屋正视，只表明外部情况；（6）详图：对某个表达不清楚的结构详细说明。
七建筑制图基础[1]
七建筑制图基础[1]
七建筑制图基础[1]
注：1）拉丁字母中，I、O、Z三个字母不得用作定位轴线编号；
2）如果字母不够时，可增加双字母或单字母加注脚。例如：AA、BB、……， A1B31）C附1…加…定等位；轴线：对于一些与主要承重构件相联系的次要构件，它们的轴线称附加定位轴线。

工程制图之基本体的尺寸标注教学课件

视图上。
同一形体的尺寸应尽可能集中,并尽量放在两视图之间。
尽量避免在虚线上标注尺寸。
不标总体尺寸
三、切贯体的尺寸标注（§11-1 P148-149）
不直接标注截交线和相贯线的尺寸！！！截平面的位置决定的,不应对截交线标注尺寸。
去角砖
× ×
注意事项
倾斜的数字字头应有向
上的趋势，尽可能避免在图示30°阴影范围内标注尺寸，无法避免时应引出标注。
当尺寸密集时，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。
特殊情况
2、尺寸的排列
尺寸一般标注在图形轮廓线以外，不宜与图线、文字及符号等相交；如相交则断开相应图线，保证尺寸数字的完整清晰。
40
相贯线
×
30
25 30
20
16 40
16
同样应标注两立体的大小与确定两立体位置的尺寸，而不标注相贯线的尺寸。
练习P59：①
P59：①
尺寸数字一般依其方向写在靠近尺寸线的上、左方；水平数字字头向上，竖直数字字头向左！数字后不注单位。
练习：标注尺寸(240x120x60mm)
180
240
60 120
尺寸界线由图形的轮廓线、轴线或对称中心线引出，也可以直接利用这些线作为尺寸界线。
尺寸线必须单独绘制，不得用其它图线代替，也不得画在其他图线的延长线上。
互相平行的尺寸，小尺寸
在里，大尺寸在外。且离最外轮廓线的距离≮10，尺寸线间的距离一般为7～10。
3.其它情况的标注
（1）直径的标注
适用于＞半圆时！圆的直径尺寸前标注直径符号
“φ”。
圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧。

工程制图(尺寸标注方法)教材

11
注意圆筒、支撑扳、肋扳、底板的表达。（p21-22图1-39）。（3）选择辅助视图。（4）检查、比较、调整、修改（p22-23 图1-39、1-40、1-43、1-44）。 4.箱壳类零件（p23-26图1-46、1-47、 1-48）。步骤同上。 5.薄扳弯制件（p26图1-49）。 6.镶合件（p27图1-50）。
22
第二章连接件和传动件的绘制
学习目标： 1.掌握销、键、圆柱齿轮、滚动轴承、弹簧的画法。 2.了解直齿圆锥齿轮和蜗轮蜗杆的画法。
§2.1 销（p49表2-1）
1.圆柱销：常用于传动，公差配合有
23
m6和h8两种。 2.圆锥销；常用于定位。 3.开口销：常用于较小功率传动。
§2.2 键和花键
35
3.选择其它视图。 4.检查、比较、调整、修改。（1）有无其它方案；（2）每种零（组）件在全图中至少露面一次；（3）主要装配线用基本视图表达；（4）次要装配线和零散装配点用辅助视图表达。（装配线和零散装配点见p69 ）
10
并画成全剖视图，左视图用于表达盘上孔的分布情况及其它一些形状。（p20图1-35） 3.叉架类零件结构特点：用得较多的是支座，如轴承座。（p20图1-36）。轴承座的零件分析：功能分析：支撑轴结构分析：圆筒、支撑板、肋扳、底板轴承座的视图选择（p21）（1）选择主视图（2）选择其它基本视图
8
（1）选择适当的零件摆放方式和投射方向。 a.反映零件的工作、加工或安装状态。 b.表达零件的结构形状特征。（2）确定主视图画法－能表达最多的信息量。 3.选择其它基本视图，表达主体结构。 4.添加辅助视图。 5.检查、比较、调整、修改。四.各类零件的视图选择（p17）

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

AutoCAD建筑制图基础教程（2008版）
8.1.5 半径、直径、球的尺寸标注
半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前应加注半径符号R；标注圆的直径尺寸时，直径数字前应加直径符号Φ。在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧；标注球的半径尺寸时，应在尺寸前加注符号SR。标注球的直径尺寸时，应在尺寸数字前加注符号SΦ 。
AutoCAD建筑制图基础教程（2008版）
8.2.1 新建标注样式
选择“格式”|“标注样式”命令，打开“标注样式管理器”对话框。
AutoCAD建筑制图基础教程（2008版）
8.2.2 设置直线格式
在“新建标注样式”对话框中，可以使用“直线和箭头”选项卡设置尺寸线、尺寸界线的格式和位置。尺寸线尺寸界线
AutoCAD建筑制图基础教程（2008版）
8.1.1 尺寸标注概述
建筑图形上标注的尺寸具有以下独特的元素：尺寸界线、尺寸线、尺寸起止符号和标注文字(尺寸数字)，对于圆标注还有圆心标记和中心线。
AutoCAD建筑制图基础教程（2008版）
8.1.2Байду номын сангаас尺寸界线、尺寸线及尺寸起止符号
尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端应超出尺寸线2～3mm。图样轮廓线可用作尺寸界线。
AutoCAD建筑制图基础教程（2008版）
8.1.8 尺寸的简化标注
连续排列的等长尺寸可用“个数×等长尺寸=总长”的形式标注，如图823所示。构配件内的构造因素(如孔、槽等)如果相同，可仅标注其中一个要素的尺寸；称构配件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应按整体全尺寸注写，其注写位置应与对称符号对齐；两个构配件如个别尺寸数字不同，可在同一图样中将其中一个构配件的不同尺寸数字注写在括号内，该构配件的名称也应注写在相应的括号内；数个构配件如只有某些尺寸不同，这些有变化的尺寸数字可用拉丁字母注写在同一图样中，另列表格写明其具体尺寸。
AutoCAD建筑制图基础教程（2008版）
8.2.3 设置符号和箭头
在“新建标注样式”对话框中，使用“符号和箭头”选项卡可以设置箭头、圆心标记、弧长符号和半径标注折弯的格式与位置。箭头圆心标记弧长符号半径标注折弯标注打断线性折弯标注
AutoCAD建筑制图基础教程（2008版）
8.1.7 薄板厚度、正方形、坡度、非圆曲线等尺寸标注
在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号t；标注正方形的尺寸可用“边长×边长”的形式，也可在边长数字前加正方形符号□；标注坡度时，应加注坡度符号“ ”，该符号为单面箭头，箭头应指向下坡方向。坡度也可用直角三角形形式标注；外形为非圆曲线的构件可用坐标形式标注尺寸，如图8-21所示。复杂的图形可用网格形式标注尺寸。
AutoCAD建筑制图基础教程（2008版）
8.1.3 尺寸数字
图样上的尺寸应以尺寸数字为准，不得从图上直接量取，但建议用按比例绘图，这样可以减少绘图错误。图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以毫米为单位。
AutoCAD建筑制图基础教程（2008版）
8.1.4 尺寸的排列与布置
尺寸应该标注在图样轮廓以外，不应与图线、文字及符号等相交；互相平行的尺寸线应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远；图样轮廓线以外的尺寸线与图样最外轮廓之间的距离不应该小于10mm。平行排列的尺寸线的间距应该为7～10mm，并应保持一致；总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等。
AutoCAD建筑制图基础教程（2008版）
8.1 建筑制图对尺寸标注的要求
《房屋建筑制图统一标准》GB-T50001-2001中对建筑制图中的尺寸标注有着详细的规定。下面分别介绍规范中对尺寸界线、尺寸线、尺寸起止符号和标注文字(尺寸数字)的一些要求。
尺寸标注概述尺寸界线、尺寸线及尺寸起止符号尺寸数字尺寸的排列与布置半径、直径、球的尺寸标注角度、弧度、弧长的标注薄板厚度、正方形、坡度、非圆曲线等尺寸标注尺寸的简化标注标高
AutoCAD建筑制图基础教程（2008版）
第08章标注建筑图形
尺寸标注作为一种图形信息，对于建筑制图来说十分重要。在建筑制图中，尺寸标注反映了建筑图形的尺寸和相互间的位置关系，尺寸标注值能够帮助用户检查尺寸标注规范的符合情况。没有尺寸标注的图纸只能作为示意图，而不能作为真正的图纸用于施工。AutoCAD提供了功能完备的尺寸标注工具，用户可以使用这些工具在建筑图形中添加各种尺寸标注，以便清楚、准确地表达建筑图形设计者的意图。
AutoCAD建筑制图基础教程（2008版）
8.1.6 角度、弧度、弧长的标注
角度的尺寸线应以圆弧表示，该圆弧的圆心应是角的顶点，角的两条边为尺寸界线，起止符号应以箭头表示，如没有足够位置画箭头，可用圆点代替，角度数字应按水平方向注写；标注圆弧的弧度时，尺寸线应以与该圆弧同心的圆弧线表示，尺寸界线应垂直于该圆弧的弦，起止符号用箭头表示，弧长数字上方应加注圆弧符号⌒；标注圆弧的弦长时，尺寸线应以平行于该弦的直线表示，尺寸界线应垂直于该弦，起止符号用中粗斜短线表示。
AutoCAD建筑制图基础教程（2008版）
8.1.9 标高
标高符号应以等腰直角三角形表示，用细实线绘制。标高符号的具体画法有多种，Ｌ取适当长度标注标高数字，h根据需要取适当高度。
AutoCAD建筑制图基础教程（2008版）
8.2 创建与设置标注样式
在AutoCAD中，使用标注样式可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。本节将着重介绍使用 “标注样式管理器”对话框创建标注样式的方法。新建标注样式设置直线设置符号和箭头设置文字设置调整设置主单位设置单位换算设置公差

建筑制图基础教程版尺寸标注

合集下载
