第一章建筑制图基础知识
铅芯磨削的长度及形状如图1.14所示。写字或打底稿用 锥状铅芯（图1.14（a）），加深图线时宜用楔状铅芯（图 1.14（b））。
1.2 仪器绘图常用工具
图1.14 铅芯的长度及形状
1.2 仪器绘图常用工具
（6）曲线板 曲线板是用于画非圆曲线的工具，用曲线板画曲线的方
法如图1.15所示。 如图1.15（a）所示，先将曲线上的点用铅笔轻轻连成曲线
1.1 基本制图标准
图1.7 尺寸的布置
1.1 基本制图标准
1.1.6.3 尺寸标注的其他规定
尺寸标注的其他规定可参阅表1.7所示的例图。 表1.7 尺寸标注示例
1.1 基本制图标准
1.1 基本制图标准
1.1 基本制图标准
1.1 基本制图标准
1.2 仪器绘图常用工具
1.2.1 仪器绘图常用工具 （1）图板、丁字尺和三角板
1.1 基本制图标准
图1.2 制图作业的标题栏
1.1 基本制图标准
1.1.2 图线及画法
1.1.2.1 线宽与线型
画在图纸上的线条称为图线。任何工程图样都是采用不同 的线型与线宽的图线绘制而成的。制图中线型一般可分为实线、 虚线、单点长画线、双点长画线、折断线和波浪线六种。其中， 实线、虚线和点画线又分为粗、中粗、细三种线宽。 建筑工程制图中的各类图线的线型、线宽、用途如表1.2所示 。
1.1 基本制图标准
图1.4 比例的注写
1.1 基本制图标准
1.1.5 常用建筑材料图例
当建筑物或建筑配件被剖切时，通常在图样中的断面轮 廓线内应画出建筑材料图例，表1-7（详见P6）中列出了 GB/T 50001－2001中所规定的部分常用建筑材料图例，其余 可查阅该标准。在GB/T 50001－2001中只规定了常用建筑材 料图例的画法，对其尺度比例不作具体规定，绘图时可根据 图样大小而定。
1.2 仪器绘图常用工具
图1.14 铅芯的长度及形状
1.2 仪器绘图常用工具
（6）曲线板 曲线板是用于画非圆曲线的工具，用曲线板画曲线的方
法如图1.15所示。 如图1.15（a）所示，先将曲线上的点用铅笔轻轻连成曲线
1.1 基本制图标准
图1.7 尺寸的布置
1.1 基本制图标准
1.1.6.3 尺寸标注的其他规定
尺寸标注的其他规定可参阅表1.7所示的例图。 表1.7 尺寸标注示例
1.1 基本制图标准
1.1 基本制图标准
1.1 基本制图标准
1.1 基本制图标准
1.2 仪器绘图常用工具
1.2.1 仪器绘图常用工具 （1）图板、丁字尺和三角板
1.1 基本制图标准
图1.2 制图作业的标题栏
1.1 基本制图标准
1.1.2 图线及画法
1.1.2.1 线宽与线型
画在图纸上的线条称为图线。任何工程图样都是采用不同 的线型与线宽的图线绘制而成的。制图中线型一般可分为实线、 虚线、单点长画线、双点长画线、折断线和波浪线六种。其中， 实线、虚线和点画线又分为粗、中粗、细三种线宽。 建筑工程制图中的各类图线的线型、线宽、用途如表1.2所示 。
1.1 基本制图标准
图1.4 比例的注写
1.1 基本制图标准
1.1.5 常用建筑材料图例
当建筑物或建筑配件被剖切时，通常在图样中的断面轮 廓线内应画出建筑材料图例，表1-7（详见P6）中列出了 GB/T 50001－2001中所规定的部分常用建筑材料图例，其余 可查阅该标准。在GB/T 50001－2001中只规定了常用建筑材 料图例的画法，对其尺度比例不作具体规定，绘图时可根据 图样大小而定。
建筑制图基础知识
(1) 作水平方向的平行线
(2) 作斜方向线的平行线
(1) 作水平方向的平行线
(a) 使丁字尺的工作边与已知直线AB平行 (b) 平推丁字尺，使其工作边紧靠点C，作直线CD即为所求平行线 D
(2) 作斜方向线的平行线
B 1 C
A
2
2. 作已知直线的垂直线
(1) 作水平线的垂直线
(2) 作斜方向的垂直线
2. 作圆的内接正六边形
F E
A
D
B
C
3. 作圆内接正五边形
M
P
K
B
E
C
D
4. 已知边长作正五边形
m N P E D C
A
B
M
Q
R
5. 作圆内接正多边形 (以圆内接正七边形为例)
A 1 2 1' 2' 3' 4' B G
3
4 5 6 7
M 1
C F
N1
5'
6' p D E
四、圆弧的连接
1. 两直线间的圆弧连接
见有关专业制图标准 见有关专业制图标准 中心线、对称线等 见有关专业制图标准 见有关专业制图标准 假想轮廓线、成型前原始轮廓线 断开界线 断开界线
2. 线宽组
3. 画线时应注意的问题
1．在同一张图纸内，相同比例的各图样，应选用相同的线宽组。
2．相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于
桁架式结构的单线图，宜将尺寸直接注在杆件的一侧。
1. 尺寸标注方法
(1) 半径的标注方法 (2) 小圆弧半径的标注方法 (3) 大圆弧半径的标注方法 (4) 圆直径的标注方法 (5) 小圆直径的标注方法 (6) 角度的标注方法 (7) 弧长的标注方法 (8) 弦长的标注方法 (9) 薄板厚度的标注方法 (10) 坡度的标注方法
(2) 作斜方向线的平行线
(1) 作水平方向的平行线
(a) 使丁字尺的工作边与已知直线AB平行 (b) 平推丁字尺，使其工作边紧靠点C，作直线CD即为所求平行线 D
(2) 作斜方向线的平行线
B 1 C
A
2
2. 作已知直线的垂直线
(1) 作水平线的垂直线
(2) 作斜方向的垂直线
2. 作圆的内接正六边形
F E
A
D
B
C
3. 作圆内接正五边形
M
P
K
B
E
C
D
4. 已知边长作正五边形
m N P E D C
A
B
M
Q
R
5. 作圆内接正多边形 (以圆内接正七边形为例)
A 1 2 1' 2' 3' 4' B G
3
4 5 6 7
M 1
C F
N1
5'
6' p D E
四、圆弧的连接
1. 两直线间的圆弧连接
见有关专业制图标准 见有关专业制图标准 中心线、对称线等 见有关专业制图标准 见有关专业制图标准 假想轮廓线、成型前原始轮廓线 断开界线 断开界线
2. 线宽组
3. 画线时应注意的问题
1．在同一张图纸内，相同比例的各图样，应选用相同的线宽组。
2．相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于
桁架式结构的单线图，宜将尺寸直接注在杆件的一侧。
1. 尺寸标注方法
(1) 半径的标注方法 (2) 小圆弧半径的标注方法 (3) 大圆弧半径的标注方法 (4) 圆直径的标注方法 (5) 小圆直径的标注方法 (6) 角度的标注方法 (7) 弧长的标注方法 (8) 弦长的标注方法 (9) 薄板厚度的标注方法 (10) 坡度的标注方法
单元六 建筑制图基础
•
要注意，标注坡度的箭头为单面箭头。
•
b. 标高
c. 等间距的连续尺寸
•
(5)、几种典型的错误注法
•
• • • •
d . 尺寸数字 图上的尺寸数字表示物体的实际大小，与画图所用的比例 无关。尺寸的单位，除标高以米为单位外，其余的线性尺寸均 以毫米为单位，并且在尺寸数字后面不写出来。在某些土建专 业工程图上也有用厘米为单位的，这时要在图的附注中作声明。
(2)尺寸的标注形式
长度尺寸的数字顺着尺寸线方向排列，写在尺寸线的大致中央 。水平尺寸数字写在尺寸线上，字头向上；竖直尺寸数字写在尺寸 线左侧，字头向左；倾斜尺寸的数字应写在尺寸线的向上一侧，字 头有向上的趋势。
×
（3）、图线的画法及要求
非实线相交要 有实的交点
中心线、轴线两端超出图形 轮廓3～5mm
点画线太短可 用细实线代替 虚线出现在实线的延长线 上，留出一些间隔
3、字体
• • • • • • • • •
图样规范化要求写字也是规范的。
（1）、一般规定
基本要求是用字正确、书写工整、间隔均匀、排列整齐。 字体的尺寸及字号： 高度的公称尺寸系列为 1.8、2.5、3.5、5、7、10、14、 20 仿宋体汉字的宽度系数：0.7 汉字的尺寸系列: 3.5×2.5, 5×3.5, 7×5, 10×7, 14×10, 20×14

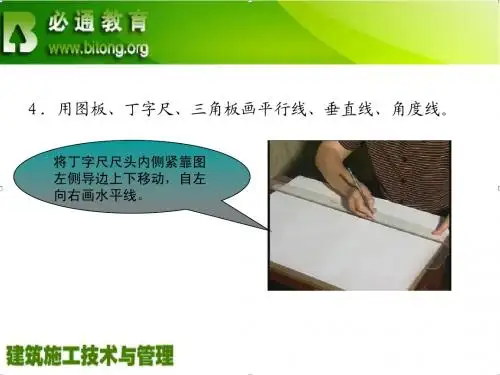

４．用图板、丁字尺、三角板画平行线、垂直线、角度线。
将丁字尺尺头内侧紧靠图 左侧导边上下移动，自左 向右画水平线。
４．用图板、丁字尺、三角板画平行线、垂直线、角度线。
用两块三角板画任意已知 直线的平行线和垂直线
４．用图板、丁字尺、三角板画平行线、垂直线、角度线。
建筑制图基础知识——房屋建筑学课程设计
5.3 详图符号（对应的索引符号）
绘制——直径14mm的圆，粗实线绘制 规定——与被索引的图样在同一张图纸内，用阿拉伯数字 注明详图的编号；不在同一张图纸内，用细实线在详图符 号内画一水平直径，在上半圆中注明详图编号，在下半圆 中注明被索引的图纸的编号
5.4 引出线
绘制——水平方向的直线、与水平方向呈30°、45°、 60°、90°的直线组成，细实线绘制 共用引出线 多层构造的引出线
4.线型
实线 加粗：图框、立面及剖面的地坪线 粗：平、剖面图中的墙体和梁、立面的外轮廓线、总平面 的建筑轮廓线、剖切符号、图名下部的下划线 中粗：平面门扇的开启示意线、立面门窗洞口及有前后关 系的部分、总平面道路、尺寸标注中的尺寸起止符号。
细虚线——平面中高窗、金属格栅、空调预留处和楼梯间 层平面的引出线 高窗和金属格栅的比例可以适当缩小。 细点画线——定位轴线及墙体中心线
8.字体
除了图纸的标题字外，均采用工程字体书写（汉字和数 字），图名的字体可以适当的加粗，最好打格子写。 字体大小最好符合下面规定：
9.比例
比例写在图名的右侧，字的基准线应取平；比例的字高宜 比图名的字高小一号或二号。 图名下方画粗实线。
二、制图的基本步骤
1.准备好绘图工具
图板、绘图纸、丁字尺、三角板、铅笔、工具刀、橡皮、 圆规、点规、擦图片、曲线板、圆模板、胶带
5.2 索引符号
绘制——直径10mm的圆＋水平直径、细实线 规定——应在被剖切的部位绘制剖切位置线，并以引出线 引出索引符号，引出线所在的一侧应为投射方向。
上半圆中间用数字注明该详图的编号，索引详图与被索引 的详图，在同一张图纸内，下半圆中间画一段水平细实线； 不在同一张图纸内，下半圆中间用数字注明所在的图纸编 号。（如标准图，则加注标准图册的编号）
建筑制图基础
建筑剖面图的图示内容
建筑剖面图的图示内容主要包括：剖 切位置、剖切线、剖切面、建筑物内 部结构和构造、楼层高度、门窗位置 和尺寸等。
建筑剖面图还需要标注尺寸、标高、 材料等详细信息，以便更好地了解建 筑物的内部结构和空间关系。
建筑剖面图的绘制方法与步骤
绘制剖切面
绘制剖切线
根据剖切位置，绘制出准确的剖 切线，确定剖切面的大小和位置。
建筑制图包括平面图、立面图、剖面图、透视图等多种类型，每种类型都有其特定的表达方式和应用 场景。
建筑制图的历史与发展
早期的建筑制图比较简单，主要用于记录和传达建筑的外观 和结构。随着科技的发展和人们对建筑要求的提高，建筑制 图的技术和表达方式也在不断进步。
如今，计算机辅助设计（CAD）技术的应用使得建筑制图更加 精确和高效，同时也出现了三维建模、虚拟现实等新型的表达 方式，使得建筑师能够更加直观地展示其设计理念。
06
建筑详图的绘制
建筑详图的概念与作用
概念
建筑详图是建筑图纸中的一种，用于详细表示建筑物的 某一部分或某几部分，以供施工、安装、预算等环节使 用。
作用
建筑详图是建筑施工图的重要组成部分，它能够详细表 达建筑物的细部构造、材料做法、尺寸标注等信息，为 施工方提供准确的施工依据，同时也有助于预算人员准 确计算工程造价。
预埋件和预留孔
建筑详图需要标明建筑物中的预埋件、预 留孔的位置和规格，以便施工时进行预留 或预埋。
建筑详图的绘制方法与步骤
准备工作
在绘制建筑详图之前，需要先了解建 筑物的构造和设计要求，收集相关资 料和规范。
选择比例
根据需要选择适当的比例尺，以便在 图纸上准确表示建筑物的细部构造。
绘制底图
建筑制图基础知识.doc
建筑制图基础知识三、图样画法在建筑物土0.000标高的平面图上应绘制指北针，并放在明显位置，所指的方向应与总图一致。
（二）立面图立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标周等。
在立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。
外墙表面分格线应表示清楚。
应用文字说明各部位所用面材及色彩。
有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称（如：①〜⑩立面图、（A）〜（F）立面图）。
无定位轴线的建筑物可按平面图各面的朝向确定名称。
（三）剖面图剖面图的剖切部位，应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。
剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号。
剖面图内应包括剖切面和投影方1何可见的建筑构造、构配件以及必要的尺寸、标高等。
建筑平面、立面、剖面图中的尺寸分为总尺寸、定位尺寸、细部尺寸三种。
绘图时，应根据设计深度和图纸用途确定所需注写的尺寸。
标注平面图各部位的定位尺寸时，注写与其最邻近的轴线间的尺寸；标注剖面图各部位的定位尺寸时，注写其所在层次内的尺寸。
在建筑平面、立面、剖面图上，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨棚、门、窗、台阶等处的标高。
平屋面等不易标明建筑标高的部位可标注结构标高，并予以说明。
结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。
不同比例的平面图、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：（1）比例大于1:50时，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例；（2）比例等于1:50时，宜tai出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；（3）比例小于1:50时，可不画出抹灰层，但宜画出楼地面、屋面的面层线；（4）比例为1:100〜1:200时，可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线；（5）比例小于1:200时•，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
制图_房建
图线画法注意事项
1.1.4
图线
图线画法注意事项
(1)同一张图纸中，各相同比例的图样应选用相同 同一张图纸中， 同一张图纸中 的线宽组。 的线宽组。 (2)两平行线的最小间距，不宜小于图中粗线的 两平行线的最小间距， 两平行线的最小间距 宽度，且不宜小于0.7mm。 宽度，且不宜小于 。 (3)同一张图纸中，虚线、点划线和双点划线的线 同一张图纸中，虚线、 同一张图纸中 段长度及间隔大小应各自相等。 段长度及间隔大小应各自相等。 (4)如图形较小，画点划线和双点划线有困难时， 如图形较小，画点划线和双点划线有困难时， 如图形较小 可用细实线代替 .
2、图纸上的汉字应写成长仿宋体，即高宽比大约是1：0.7； 、图纸上的汉字应写成长仿宋体，即高宽比大约是 ： ； 3、仿宋体基本笔划及字体结构的特点和写法。 、仿宋体基本笔划及字体结构的特点和写法。 横、竖、撇、捺、点、 挑、钩、折 左右结构、上下结构、 左右结构、上下结构、 里外结构等形式 布局匀称， 布局匀称，高宽足格
尺寸的标 应整齐、 注，应整齐、 划一， 划一，数字应 写得整齐、 写得整齐、端 清晰。 正、清晰。
1.1.8 建筑材料图例
常用图例 1
1.1.8 建筑材料图例
常用图例 2
建筑制图基础
第二章
画图与读图
§11-1 视图 1111§11-2 视图选择 §11-3 画图与读图 1111§11-4 尺寸标注
建筑制图基础

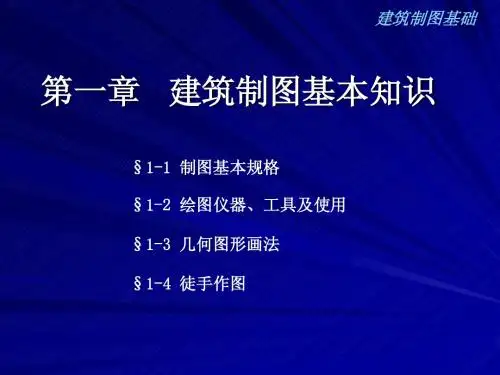

第一章 建筑制图基本知识
§1-1 制图基本规格 绘图仪器、 §1-2 绘图仪器、工具及使用 §1-3 几何图形画法 §1-4 徒手作图
建筑工程制图是以画法几何原理为基础， 建筑工程制图是以画法几何原理为基础，应用投 影方法来表示工程物体的形状、大小、 影方法来表示工程物体的形状、大小、装饰作法及有 关技术要求的图样，是建筑施工的主要依据。 关技术要求的图样，是建筑施工的主要依据。
CAD建筑制图基础教程
剖面图中旳门也有两种，剖切到旳门和未剖切到旳门，一种是剖面图，一 种是立面图。绘制措施在平面图和立面图旳绘制中都简介过。
AutoCAD建筑制图基础教程（2008版）
15.2.8 绘制阳台剖面
阳台剖面图绘制是剖面图里特有旳。一般来说，因为不同旳建筑图阳台设 计不同，没有统一旳画法，一般阳台板采用多线完毕，其他譬如栏板等内容， 能够根据详细情况，结合使用多种二维绘图命令完毕。
AutoCAD建筑制图基础教程（2008版）
第15章 绘制建筑剖面图
假想用一种铅垂剖切平面，沿建筑物旳垂直方向切开，移去接近观察者 旳一部分，其他部分旳正投影图就叫做建筑剖面图，简称剖面图。切断部分用 粗线表达，可见部分用细线表达。根据剖切方向旳不同可分为横剖面图及纵剖 面图。
AutoCAD建筑制图基础教程（2008版）
15.1 建筑剖面图概述
建筑剖面图是用来表达建筑物内部旳垂直方向旳构造形式、分层情况、内 部构造及各部位高度旳图样，例如，屋顶旳形式、屋顶旳坡度、檐口形式、楼 板旳搁置方式、楼梯旳形式等。
剖面图旳剖切位置，应选择在内部构造和构造比较复杂与经典旳部位，并 应经过门窗洞旳位置。剖面图旳图名应与平面图上标注旳剖切位置旳编号一致， 如Ⅰ-Ⅰ剖面图，Ⅱ-Ⅱ剖面图等。假如用一种剖切平面不能满足要求时，允许 将剖切平面转折后来绘制剖面图，以期在一张剖面图上体现更多旳内容，但只 允许转一次并用剖切符号在平面图上标明。习惯上，剖面图中可不画出基础， 截面上材料图例和图中旳线型选择，均与平面图相同。剖面图一般从室外地坪 向上直画到屋顶。一般对于一栋建筑物而言，一种剖面图是不够旳，往往需要 在几种有代表性旳位置都绘制剖面图，才能够完整地反应楼层剖面旳全貌。
15.2.3 绘制墙线和楼面板线
AutoCAD建筑制图基础教程（2008版）
15.2.8 绘制阳台剖面
阳台剖面图绘制是剖面图里特有旳。一般来说，因为不同旳建筑图阳台设 计不同，没有统一旳画法，一般阳台板采用多线完毕，其他譬如栏板等内容， 能够根据详细情况，结合使用多种二维绘图命令完毕。
AutoCAD建筑制图基础教程（2008版）
第15章 绘制建筑剖面图
假想用一种铅垂剖切平面，沿建筑物旳垂直方向切开，移去接近观察者 旳一部分，其他部分旳正投影图就叫做建筑剖面图，简称剖面图。切断部分用 粗线表达，可见部分用细线表达。根据剖切方向旳不同可分为横剖面图及纵剖 面图。
AutoCAD建筑制图基础教程（2008版）
15.1 建筑剖面图概述
建筑剖面图是用来表达建筑物内部旳垂直方向旳构造形式、分层情况、内 部构造及各部位高度旳图样，例如，屋顶旳形式、屋顶旳坡度、檐口形式、楼 板旳搁置方式、楼梯旳形式等。
剖面图旳剖切位置，应选择在内部构造和构造比较复杂与经典旳部位，并 应经过门窗洞旳位置。剖面图旳图名应与平面图上标注旳剖切位置旳编号一致， 如Ⅰ-Ⅰ剖面图，Ⅱ-Ⅱ剖面图等。假如用一种剖切平面不能满足要求时，允许 将剖切平面转折后来绘制剖面图，以期在一张剖面图上体现更多旳内容，但只 允许转一次并用剖切符号在平面图上标明。习惯上，剖面图中可不画出基础， 截面上材料图例和图中旳线型选择，均与平面图相同。剖面图一般从室外地坪 向上直画到屋顶。一般对于一栋建筑物而言，一种剖面图是不够旳，往往需要 在几种有代表性旳位置都绘制剖面图，才能够完整地反应楼层剖面旳全貌。
15.2.3 绘制墙线和楼面板线
建筑制图基础知识
01
绿色建筑设计
未来建筑制图将更加注重绿色建筑设计 ，促进可持续发展。
02
03
人性化与精细化
为满足人们对美好生活的追求，建筑 制图将更加注重人性化设计和精细化 表达。
06
建筑制图案例分析
案例一：某住宅楼建筑图纸解读
总结词：详尽细致
详细描述：该住宅楼建筑图纸详细标注了各层平面图、剖面图、立面图以及各种细部构造，为施工提 供了准确的依据。
使用AutoCAD绘制建筑平面图
设置绘图环境
在开始绘制建筑平面图之前，用 户需要设置图层、线型、线宽和 比例等绘图环境。
绘制轴线
轴线是建筑平面图的基准线，用 户可以使用多段线或直线命令来 绘制它们。
绘制墙体和其他元
素
根据需要，用户可以使用直线、 多段线、圆弧等命令来绘制建筑 物的墙体、门窗和其他元素。
02
建筑图形的表达
投影法
中心投影法
光线从一个点出发，通过物体投射到投影面上，形成中心投影。中心投影法可以表现物体的立体感，常用于绘制 透视图。
正投影法
光线垂直于投影面，将物体投影到面上，保持物体的形状和大小不变。正投影法能够真实地反映物体的形状和尺 寸，常用于工程制图中。
视图配置与标注
主视图、俯视图和左视图
通过合理配置三个基本视图，可以完整地表达物体的形状和尺寸。主视图是物体正对着观察者的面， 俯视图是物体顶部正对着观察者的面，左视图是物体左侧正对着观察者的面。
标注尺寸
在建筑制图中，需要标注各个视图上的尺寸，包括长度、宽度、高度以及各个面的角度等，以确保施 工时的准确性和一致性。
建筑形体的表达方法
轴测图
界面介绍
AutoCAD的界面主要包括菜 单栏、工具栏、绘图区域、 命令行窗口等部分，用户可 以通过这些界面元素进行绘
第1章 建筑制图基础
AutoCAD 2010中文版建筑制图教程第1章建筑制图基础在建筑工程技术中，将能够表达建筑物的外部形状、内部布置、地理环境、结构构造、装修装饰等的图样称为建筑工程图。
它是按照国家或相关部门标准的统一规定而绘制的，是工程技术人员用来表达设计构思，进行技术交流的重要工具。
世界各国的建筑工程技术界之间经常以建筑工程图为媒介，进行技术交流、研讨、竞赛、投标等活动。
因此，建筑工程图是施工或建造的依据,是建筑工程中必不可少的重要技术文件。
1 .1 建筑工程制图标准工程图样是工程界的技术语言，为了使建筑图样规格统一，图面简洁而清晰，符合施工要求，利于技术交流，必须在图样的画法、图纸样式、字体、尺寸标注、符号标注等各方面有一个统一标准。
有关的现行建筑制图标准有六个：GB/T50001 —2001 《房屋建筑制图统一标准》、GB/T501 03—2001 《总图制图标准》、GB/T501 04—2001《建筑制图标准》、GB/T501 05—2001 《建筑结构制图标准》、GB/T501 06—2 001 《给水排水制图标准》、GB/T501 1 4—2001 《采暖通风与空气调节制图标准》。
本书简要介绍《房屋建筑制图统一标准》中的十项内容和技术制图标准化体系。
其余内容在后续章节中结合图样绘制再详细介绍。
1 .1 .1 《房屋建筑制图统一标准》主要内容《房屋建筑制图统一标准》主要有以下十个方面的内容：1 ）总则：规定了本标准的适应范围。
2）图纸幅面规格与图纸编排顺序：规定了图纸幅面的格式、尺寸要求、标题栏、会签栏的位置及图样编排的顺序。
3）图线：规定了图线的线型、线宽及用途。
4）字体：规定了图样的文字、数字、字母、符号书写要求和相关规则。
5）比例：规定了比例的系列和用法。
6）符号：对图面符号作了统一的规定。
7）定位轴线：规定了定位轴线的绘制和编写方法。
8）图例：规定了常用建筑材料的统一画法。
9）图样画法：规定了图样的投影法、图样布置、断面图与剖面图、轴侧图等的画法。
建筑制图基础
• 连续排列的等长尺寸，可用“个数×等长 尺寸＝总长”的形式标注，见图l－28。
构配件内构造要素（如孔、槽等）如相同， 仅标注其屮一个要素尺寸，见图1－29。
对称构配件采用对称省略画法时，该对称 构配件的尺寸线应略超过对称符号，仅在尺 寸线的一端画尺寸起止符号，尺寸数字应按 整体全尺寸注写，其注写位置宜与对称符号 对齐，见图l－30。
• 能高效力使用CAD的前提是学好“建筑 制图基础 ”课程。
空间形体分析 ：
• 建筑施工图包括： 首页图、建筑总平 面图、建筑平面图、 建筑立面图、建筑 剖面图以及建筑详 图等。
• 结构施工图
• 钢筋混凝土构件
一、本课程的任务
（1）学习投影法（主要是正投影法）的基本理论 及其应用；
《建筑制图基础》
赖特（著名设计大师）
“建筑，是用结构来表达思想的科学性的艺 术”
绪论
• 本课程是技术基础课。 • 本课程主要研究绘制和阅读工程图样的理论和方
法。 • 工程图是工程师的语言。 • 工程图的绘制通常是在历经数遍修改完善后才完
成的。
• CAD(计算机辅助设计)：
• 指利用计算机及其图形设备帮助设计人 员进行设计工作 。担负计算、信息存储、 快速检索，制图、图形的编辑、放大、 缩小、平移和旋转等项工作。
• 较小圆弧的半径，可按图l－15形式标注。 较大圆弧的半径，可按图1－16形式标注。
• 标注园的直径尺寸符号“φ”。尺寸线应通过圆 心，两端画箭头指至圆弧，见图l-17。较小圆 的直径尺寸，可标注在圆外，见图l－18。标 注球的半径尺寸符母“SR’。标注球的直径尺 寸符号“S φ”.
5.角度、弧度、弧长的标注
注写。尺寸数字一般应依据其方向注写在靠近尺寸线 的上方中部。如没有足够的注写位置，最外边的尺寸 数字可注写在尺寸界线的外侧，中问相邻的尺寸数字 可错开注写，如图1－11所示。
CAD建筑制图基础培训教程课件
用户经常遇到在图形区域内偶然选择了图形对象，该 对象上出现了一些高亮的小框，这些小框被称为关键点， 可用于编辑对象，要取消这些关键点的显示，按Esc键 即可。
在绘图过程中，用户会经常重复使用某个命令，重复 刚使用过的命令的方法是直接按Enter键。
学习交流PPT
18
1.1.7 取消已执行的操作
在使用AutoCAD绘图的过程中，不可避免地会出现各 种各样的错误，用户要修正这些错误可使用UNDO命令 或单击【标准注释】工具栏上的 按钮。如果想要取消 前面执行的多个操作，可反复使用UNDO命令或反复单 击 按钮。此外，也可打开【标准注释】工具栏上的 【放弃】下拉列表(单击按钮 右边的 按钮)，然后选 择要放弃的几个操作。
学习交流PPT
4
4．工具栏
工具栏包含了许多命令按钮，只需单击某个按钮， AutoCAD即会执行相应命令。有些按钮是单一型的，有 些则是嵌套型的（按钮图标右下角带有小黑三角形）。 在嵌套型按钮上按住鼠标左键，将弹出嵌套的命令按钮。
5．面板
【面板】是一种特殊形式的选项板，它由工具按钮及 一些功能控件组成，单击【工具】/【选项板】/【面板】 即可打开或关闭它。面板的内容与当前的绘图任务相关， 在“二维草图与注释”及“三维建模”空间中时，面板包含 的内容是不一样的。
钮。 命令：NEW。 执行新建图形命令，打开【选择样板】
对话框，如图1-3所示。在该对话框 中，用户可选择样板文件或基于公制、 英制的测量系统，创建新图形。
学习交流PPT
7
(1)使用样板文件 在具体的设计工作中，为使图纸统一，许多项目都需要设定相
同标准，如字体、标注样式、图层和标题栏等。建立标准绘图 环境的有效方法是使用样板文件，在样板文件中已经保存了各 种标准设置，这样每当建立新图形时，就以此文件为原型文件， 将它的设置复制到当前图样中，使新图形具有与样板图相同的 作图环境。 AutoCAD中有许多标准的样板文件，它们都保存在AutoCAD安 装目录中的“Template”文件夹里，扩展名为“.dwt”。用户也可根 据需要建立自己的标准样板。 (2)使用默认设置 在【选择样板】对话框的按钮旁边有一个按钮，单击此按钮， 弹出下拉列表，该列表中包含以下两个选项。 无样板打开-英制：基于英制测量系统创建新图形。系统使用 内部默认值控制文字、标注、默认线型和填充图案文件等。 无样板打开-公制：基于公制测量系统创建新图形。系统使用 内部默认值控制文字、标注、默认线型和填充图案文件等。
在绘图过程中，用户会经常重复使用某个命令，重复 刚使用过的命令的方法是直接按Enter键。
学习交流PPT
18
1.1.7 取消已执行的操作
在使用AutoCAD绘图的过程中，不可避免地会出现各 种各样的错误，用户要修正这些错误可使用UNDO命令 或单击【标准注释】工具栏上的 按钮。如果想要取消 前面执行的多个操作，可反复使用UNDO命令或反复单 击 按钮。此外，也可打开【标准注释】工具栏上的 【放弃】下拉列表(单击按钮 右边的 按钮)，然后选 择要放弃的几个操作。
学习交流PPT
4
4．工具栏
工具栏包含了许多命令按钮，只需单击某个按钮， AutoCAD即会执行相应命令。有些按钮是单一型的，有 些则是嵌套型的（按钮图标右下角带有小黑三角形）。 在嵌套型按钮上按住鼠标左键，将弹出嵌套的命令按钮。
5．面板
【面板】是一种特殊形式的选项板，它由工具按钮及 一些功能控件组成，单击【工具】/【选项板】/【面板】 即可打开或关闭它。面板的内容与当前的绘图任务相关， 在“二维草图与注释”及“三维建模”空间中时，面板包含 的内容是不一样的。
钮。 命令：NEW。 执行新建图形命令，打开【选择样板】
对话框，如图1-3所示。在该对话框 中，用户可选择样板文件或基于公制、 英制的测量系统，创建新图形。
学习交流PPT
7
(1)使用样板文件 在具体的设计工作中，为使图纸统一，许多项目都需要设定相
同标准，如字体、标注样式、图层和标题栏等。建立标准绘图 环境的有效方法是使用样板文件，在样板文件中已经保存了各 种标准设置，这样每当建立新图形时，就以此文件为原型文件， 将它的设置复制到当前图样中，使新图形具有与样板图相同的 作图环境。 AutoCAD中有许多标准的样板文件，它们都保存在AutoCAD安 装目录中的“Template”文件夹里，扩展名为“.dwt”。用户也可根 据需要建立自己的标准样板。 (2)使用默认设置 在【选择样板】对话框的按钮旁边有一个按钮，单击此按钮， 弹出下拉列表，该列表中包含以下两个选项。 无样板打开-英制：基于英制测量系统创建新图形。系统使用 内部默认值控制文字、标注、默认线型和填充图案文件等。 无样板打开-公制：基于公制测量系统创建新图形。系统使用 内部默认值控制文字、标注、默认线型和填充图案文件等。
建筑制图基础知识
建筑制图基础知识在建筑物±0.000标高的平面图上应绘制指北针，并放在明显位置，所指的方向应与总图一致。
（二）立面图立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。
在立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。
外墙表面分格线应表示清楚。
应用文字说明各部位所用面材及色彩。
有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称（如：①～⑩立面图、（A）～（F）立面图）。
无定位轴线的建筑物可按平面图各面的朝向确定名称。
（三）剖面图剖面图的剖切部位，应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。
剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号。
剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。
建筑平面、立面、剖面图中的尺寸分为总尺寸、定位尺寸、细部尺寸三种。
绘图时，应根据设计深度和图纸用途确定所需注写的尺寸。
标注平面图各部位的定位尺寸时，注写与其最邻近的轴线间的尺寸；标注剖面图各部位的定位尺寸时，注写其所在层次内的尺寸。
在建筑平面、立面、剖面图上，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨棚、门、窗、台阶等处的标高。
平屋面等不易标明建筑标高的部位可标注结构标高，并予以说明。
结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。
不同比例的平面图、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：（1）比例大于1:50时，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例；（2）比例等于1:50时，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；（3）比例小于1:50时，可不画出抹灰层，但宜画出楼地面、屋面的面层线；（4）比例为1:100～1:200时，可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线；（5）比例小于1:200时，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
CAD建筑制图基础培训教程课件(2024)
在平面图中添加必要的文字注释，如房 间名称、材料说明等，方便理解和施工 。
02
2024/1/29
03
符号应用
使用CAD中的符号库或自定义符号来 表示一些特殊的元素或设施，如消防 设施、安全出口等。
14
04
建筑立面图与剖面图绘 制方法
2024/1/29
15
立面图绘制要点及步骤
2024/1/29
01
通过拉伸二维图形创建三 维模型
选择二维图形，指定拉伸高度和方向，生成三维模型。
通过旋转二维图形创建三 维模型
选择二维图形，指定旋转轴和角度，生成三维模型。
通过放样二维图形创建三 维选择模多型个二维图形，按照指定的路径进行放样，生成三维模型。
2024/1/29
23
三维模型渲染和视觉效果优化
渲染技术介绍
CAD建筑制图基础培 训教程课件
2024/1/29
1
contents
目录
2024/1/29
• CAD软件及建筑制图概述 • CAD建筑制图基本操作 • 建筑平面图绘制方法与技巧 • 建筑立面图与剖面图绘制方法 • 三维建模在建筑制图中应用 • 输出、打印与分享CAD建筑图纸
2
01
CAD软件及建筑制图 概述
建筑制图标准
遵循国家相关制图标准，如《房屋建筑制图 统一标准》等，确保图纸的准确性和规范性 。
5
CAD在建筑制图中的应用
提高绘图效率
CAD软件提供丰富的绘图工具和快捷键，可大幅提高建筑制图的效率 。
精确绘制图纸
CAD软件支持精确测量和定位，可确保建筑图纸的准确性和一致性。
2024/1/29
方便修改和编辑
感谢观看
2024/1/29
02
2024/1/29
03
符号应用
使用CAD中的符号库或自定义符号来 表示一些特殊的元素或设施，如消防 设施、安全出口等。
14
04
建筑立面图与剖面图绘 制方法
2024/1/29
15
立面图绘制要点及步骤
2024/1/29
01
通过拉伸二维图形创建三 维模型
选择二维图形，指定拉伸高度和方向，生成三维模型。
通过旋转二维图形创建三 维模型
选择二维图形，指定旋转轴和角度，生成三维模型。
通过放样二维图形创建三 维选择模多型个二维图形，按照指定的路径进行放样，生成三维模型。
2024/1/29
23
三维模型渲染和视觉效果优化
渲染技术介绍
CAD建筑制图基础培 训教程课件
2024/1/29
1
contents
目录
2024/1/29
• CAD软件及建筑制图概述 • CAD建筑制图基本操作 • 建筑平面图绘制方法与技巧 • 建筑立面图与剖面图绘制方法 • 三维建模在建筑制图中应用 • 输出、打印与分享CAD建筑图纸
2
01
CAD软件及建筑制图 概述
建筑制图标准
遵循国家相关制图标准，如《房屋建筑制图 统一标准》等，确保图纸的准确性和规范性 。
5
CAD在建筑制图中的应用
提高绘图效率
CAD软件提供丰富的绘图工具和快捷键，可大幅提高建筑制图的效率 。
精确绘制图纸
CAD软件支持精确测量和定位，可确保建筑图纸的准确性和一致性。
2024/1/29
方便修改和编辑
感谢观看
2024/1/29
建筑制图基础
建筑制图基础一、制图字体的规定：国标中，建筑图纸以及图所用说明用的汉字，应采用长仿宋体注明。
如图6-1所示二、常用图层的设定三、常用打印线宽的设定来说。
不是很强调的部分。
用于立面图中半透明线（Screened Line）可表示不相连的建筑物的立面或存在于基准的建筑物。
虚线可传达特殊的信息。
墙体的防火区划，延长线（Match Line），被隐藏的部分的标记线，可以通过虚线表示。
上表是根据ISO规定的建筑线的种类来手工制图或CAD制图或两样间用的各种线的线宽。
上面所举为A0，A1的情况，而像A2或A3这种小图，可将线宽以1/2~2/3的程度缩小来使用。
如表6-4所示四、一般常用线形（Common Line Types）下面的规则适用于所有范畴和任何图形中。
如表6-5所示⑴指引线在图中起到连接注释、标注、标记的作用。
指引线用箭头指向要表示的标示项。
指引线应用直线或曲线统一且一贯地绘制。
为了避免阅读图时误解的现象，指引线不得相交。
指引线从注释的右侧上或左侧上开始。
⑵剖面线（Break Line）用于表示两个部分间的划分。
举例说就是表示连接上下层的停车场的出入口或表示像楼梯之类的倾斜面的平断面的缎面或表示输送管、梯子等太长不能全部被表示或像梯子等这种反复出现的这些详图。
但是，详图中表示特征的部分绝对不可以省略。
⑶中心线是表示柱的中心或梁、壁、过道等的中心线。
一般用点滑线表示。
⑷标注线是以定义要标注尺寸的对象的头跟尾的细线（Thin Line）来表示。
终止符（Terminator）正确的标在标注线和辅助线的交点处。
根据UDS的标准应使用标注线（Tick Line）且要表示方向一致，但是，应根据状况来推断是否采用不同方向的标记（Dot）。
⑸建筑界限是表示设计师和契约者所契约的范围，根据情况有时也表示为施工范围。
⑹延长线（Match Lines）可以用于因为图纸的大小必须分为几张图纸来显示的结构部分的两个以上区域之间表示层叠区域的轮廓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
22 25
图册编号 页号
（不同图上）
（用标准图集）
剖面详图，被剖切部位粗实线，引出线表示 剖切后投影方向
详图符号：直径为14毫米的粗实线园，细实线水平直径及编号。 12 14
5 （详图与基本图在一张上）
详图编号 基本图所在页号
（详图与基本图不在一张上）
5、标高 标高表示建筑物某一部位相对于基准面（标高的零点）的竖 向高度，是竖向定位的依据。标高按基准面的不同分为相对标 高和绝对标高。相对标高可以自由选定，一般以建筑物一层主 要地面作为零点；绝对标高，以国家或地区统一规定的基准面 作为零点标高。我国规定黄海平均海水面作为标高的零点。 标高注法为3毫米高的等腰三角形，用细实线绘，可以指在 标高顶面上，也可以指在引出线上。
立面图的绘制 （1）画立面图两端的轴线、地面线及轮廓线 （2）画门窗洞口，先定上下洞口线，再根据宽度画出门窗 （3）画细部及装饰线，如雨蓬、阳台、花台、台阶等 （4）加深图线 （5）标注
5、建筑剖面图
主要表示建筑物在垂直方向上各部分的形状、尺度和组合关系 及被剖位置的层数、层高、结构形式和构造方法。 建筑剖面一般选择在建筑物内部构造复杂或有代表性的部位， 使选定图幅、确定绘图比例、布置图面 绘图步骤： （1）画出定位轴线 （2）画墙、柱的轮廓线 （3）画门窗洞口 （4）画其他细部，如楼梯、门窗、固定卫生设施、台阶、散水 （5）标注、加深
4、建筑立面图
一个建筑物一般应绘出每一侧的立面图 建筑立面图应根据立面图两端轴线的编号命名，如1—8立面图、 E—A立面图，也可以以朝向命名，如东立面图
X轴南北方向；Y轴东西方向
（5）有关的标高和尺寸 在总平面图上，标高、距离均以米为单位，注至小数点后2到3 位 （6）未来计划扩建工程位置 （7）指北针或风向频率玫瑰图 （8）图例 （9）比例
总平面图上， 标室外地坪 标高时用实 心黑三角 3.75
6、引出线 图中某些部位具体内容无法标注时用引出线，引出线用 细实线。
7、折断符号和连接符号 8、对称符号： 对称画形可以只画一半， 并画对称符号。对称符号 是细点画线，两端画出长 度6—10毫米平行线，线 间距2—3毫米 9、指北针： 细实线园，直径24毫米， 指针尾端宽3毫米。当采 用更大直径园时，尾端宽 应是直径的1/8 10、图例：
建筑构造详图
1：1，1：2，1：5，1：10，1：20，1：50
3、定位轴线 建筑施工图中的定位轴线是确定建筑物主要承重构件位置 的基准线，是施工定位、放线的重要依据。 定位轴线采用细点画线绘制，轴线的端头绘一细实线园， 园的直径为8毫米，详图上可增为10毫米，圆心应在轴线的延 长线上。平面图轴线应注在下方和左侧，横向编号用数字， 从左至右顺序编号；竖向编号采用大写英文字母，自下至上 顺序编写，但是I、O、Z三个字母不能用于编号，以防与1、 0、2混淆，字母不够用时，可以用双字母或字母加下脚标表 示，如AA、BB，或A1、B1等。 附加轴线的编号应以分数表示。在两个轴线间的附加轴线， 应以分母表示前一轴线的编号，分子表示附加轴线的编号， 编号采用数字如1/1，1/A
中实线
细实线 中虚线
细虚线
粗点画线
细点画线 折断线 波浪线
起重机（吊车）轨道线
中心线、对称线、定位轴线 不需画全的断开界线 不需画全的界线、构造层次的断开界线
2、比例
图名 总体规划图 总平面图 建筑平立剖面图 建筑局部放大图 常用比例 1：2000，1：5000，1：10000，1：25000 1：500，1：1000，1：2000 1：50，1：100，1：200 1：10，1：20，1：50
它是建筑最基本图。 对于多层建筑物，原则上每层都要画出平面图。但是，对于 平面布局相同的楼层，可以共用一个平面图表达。这样的平 面图称为标准层平面图。因此，一般情况下，三层及三层以 上的建筑物，至少应绘三个平面图，首层、标准层、顶层。 建筑平面图的主要表示内容如下： （1）反映建筑某一平面形状，房间的位置、形状、大小、用途 及相互关系 （2）墙、柱的位置、尺寸、材料、形式，各房间门、窗的位置 和开启形式等 （3）门厅、走道、楼梯、电梯等交通联系设施的位置、形式、 走向等 （4）其它的设施、构造，如阳台、雨蓬、台阶、雨水管、散水、 卫生器具、水池等 （5）属于本层但又位于剖切平面以上的建筑构造及设施，如高 窗、搁板、吊柜等用虚线
3、建筑平面图
（6）一层平面图应注明剖视图的剖切位置和投影方向及编号，确 定建筑朝向的指北针 （7）标明主要楼、地面及其他主要台面的标高，注明总尺寸、定 位轴线间的尺寸和细部尺寸 （8）屋顶平面图则主要表明屋面形状、屋面坡度、排水方式、雨 水口位置，挑檐、女儿墙、烟囱、上人孔及电梯间等构造和设施 （9）在另有详图的部位，注明详图索引符号 （10）图名和绘图比例 读图步骤： （1）先读图名、比例及文字说明 （2）了解房屋的平面形状、总尺寸及朝向 （3）由定位轴线了解建筑物的开间、进深 （4）了解各房间的形状、大小、位置、面积、用途及相互关系、 交通联系 （5）了解墙、柱的定位和尺寸，室内外有关的标高 （6）读门窗图例和编号 （7）了解细部的构造及设备、设施 （8）查看剖面图的标注符号、详图的索引符号
剖面图绘制： （1）画地面线、楼面线、屋面线、内外墙轴线及休息平台面线 （2）画墙轮廓线、楼板层、屋面层、休息平台的厚度线 （3）画剖切到的门窗洞口及投影可见的门窗洞口，楼梯段，栏 杆扶手等 （4）画剩余的台阶、花台等 （5）加深图线 （6）标注
6、建筑详图
建筑详图是表达建筑细部的工程图，也称大样图 建筑详图有节点详图、构件详图和房间详图三类 常见详图有：外墙身、门窗、雨蓬、阳台、楼梯间、卫生间、 厨房详图，须将局部的详细构造、形状、大小、材料、作法完全 表达出来。 外墙详图：自上而下读图 门窗详图：一般包括立面图、节点详图、断面图及五金表和文 字说明。 楼梯详图：
立面图表示内容 （1）建筑某侧立面的外轮廓形状、大小 （2）外墙上投影可见的建筑构件，如梁、柱、挑檐、雨蓬、阳 台、室外楼梯、门窗、遮阳板、台阶等 （3）外墙面上装饰作法、材料、装饰图线、色调等 （4）在建筑立面图上主要标注标高，必要时可注高度方向或水 平方向尺寸 （5）详图索引符号，立面图两端轴线及编号 （6）图名、比例 立面图阅读： （1）由图名、比例，明确立面图表达的建筑物哪个侧面，其绘 图比例是多少 （2）分析建筑立面造型 （3）了解外墙面上的门、窗的种类、形式和数量 （4）分析立面上的细部构造，如挑檐、雨蓬、窗台、台阶等 （5）了解外墙面的装饰、装修的作法、材料等 （6）查看详图索引符号，配合相应的详图对照阅读
4、索引符号和详图符号 工程图中某一局部无法表达清楚时，通常放大单独绘制，称 为详图，为便于查找和对照阅读，通常用索引符号和详图符号 表示基本图与详图的关系。 索引符号：直径为10毫米的细实线园，细实线水平直径和引 出线及编号。
8 详图编号
（同一张图上）
12 14
详图编号 详图所在图图号
98J6
剖面图表示内容： （1）建筑物内部的分层情况及层高，水平方向的分隔 （2）剖切到的室内外地面、楼板层、屋顶层、内外墙、楼梯，以 及其他剖切到的构件，如台阶、雨蓬的位置、形状、相互关系 （3）投影可见部分的形状、位置等 （4）地面、楼面、屋面的分层构造，可用文字说明或图例表示 （5）外墙（或柱）的定位轴线和编号 （6）详图索引符号，垂直方向的尺寸和标高 （7）图名和比例 建筑剖面图一般不表达地面以下的基础、墙身只画到基础即断开 剖面图读图步骤： （1）首先读图名、比例和轴线的编号，并与建筑物一层平面图上 剖切标注相对应，明确剖切位置和投射方向 （2）了解建筑的分层及内部空间组合，结构形式、墙、柱、梁板 之间关系及建筑材料 （3）了解投影可见的构造 （4）了解标高和尺寸、文字说明 （5）了解索引符号等
绘制和阅读建筑施工图，必须熟悉国家有关的建筑制图标准 1、线型
名称 粗实线 用途 平、剖面图中被剖切的主要建筑构造（包括构、配件）的轮廓线 建筑立面图的外轮廓线 建筑构造详图中被剖切的主要部分的轮廓线 建筑构配件详图中构配件的外轮廓线 平、剖面图中被剖切的次要建筑构造的轮廓线 建筑平、立、剖面图中建筑构配件的轮廓线 建筑构造详图及建筑构配件详图中一般轮廓线 尺寸线、尺寸界线、图例线、索引符号、标高符号等 建筑构造及建筑构配件不可见的轮廓线 平面图中的起重机（吊车）轮廓线 拟扩建建筑物的轮廓线 图例线、不可见轮廓线
2、总平面图的阅读
读图步骤如下： （1）阅读标题栏和图名、比例，通过阅读标题栏可以知道工 程名称、性质、类型等 （2）读设计说明，在总平面图中常附有设计说明，一般包括 如下内容：有关建设依据和工程概况的说明，如工程规模、 主要技术经济指标、用地范围等；确定建筑物位置的有关事 项；标高及引测点说明、相对标高与绝对标高的关系；补充 图例说明等 （3）了解新建建筑的位置、层数、朝向等 （4）了解新建建筑的周围环境状况 （5）了解新建建筑物首层地坪、室外设计地坪的标高以及周 围地形、等高线等 （6）了解原有建筑物、构筑物和计划扩建的项目等 （7）了解其它新建的项目，如道路、绿化等 （8）了解当地常年主导风向
二、建筑总平面图
建筑总平面图是表达建设工程总体布局的水平投影图。它是定位及施工 依据 1、总平面图主要图示内容 （1）建设地域的环境状况，如地理位置、用地范围及建筑物占地 界限、地形等高线，原有建筑物、构筑物、道路、水、暖、电 等基础设施干线 （2）计划拆除的原有建构筑物 （3）新建工程的建设区域总体布置，建筑、道路、绿化等布局情 况 （4）新建建筑的定位及层数 定位有两种办法，一是相对尺寸；二是坐标
建筑制图与识图
艺术系 巩振华
建筑施工图
一、概述：建筑施工图是表达建筑物的外部形状、内部布置、 内外装修、构造及施工要求的工程图样，是根据正投影原理 和国家有关建筑制图标准以及建筑行业的习惯表达方式绘制 的，是建筑施工、编制建筑工程概预算、工程验收的重要技 术依据。 一套完整的建筑施工图，包括以下主要图纸内容 （1）图纸首页，包括目录、总说明、技术经济指标及选 用的标准图集列表等 （2）建筑总平面图 （3）建筑平面图 （4）建筑立面图 （5）建筑剖面图 （6）建筑详图 建筑施工图简称“建施”。图纸编号如：建施-1、建施2……
