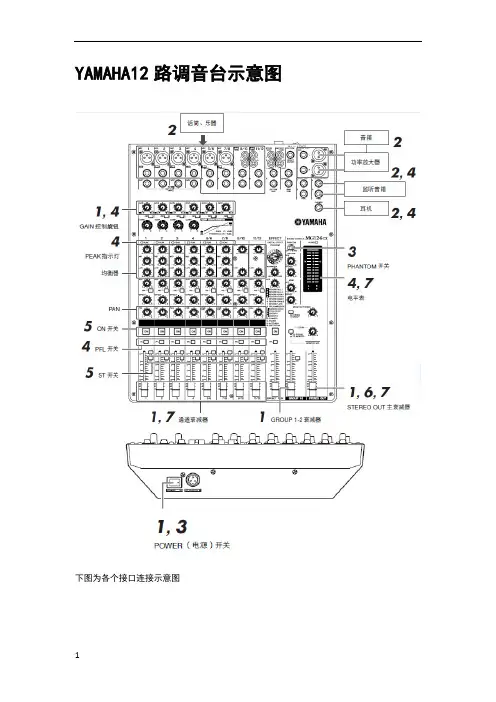

YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。
将旋钮转向右侧可增强相应的频率段，而转向左侧可削弱该频率段。
YAMAHA_12路_MG124CX调音台_使用说明YAMAHA MG124CXYAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、 MIC输入插口(通道1-4、5/6、7/8)这些是平衡式XLR型话筒输入插口。
2、 LINE输入插口(通道1-4)这些是平衡式TRS耳机插口型线性输入插口。
3、 LINE输入插口(通道5/6-11/12)这些是非平衡式耳机插口型立体声线性插入插口。
4、 LINE输入插口(9/10、11/12)这些是非平衡式立体声RCA针式插口。
5、 INSERT插口(通道1-4)每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号。
6、 GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关(高通滤波器)此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率(HPF不使用于立体声输入通道3、4的线性输入)。
8、 COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、 PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道(5/6和7/8)，将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器(HIGH、MID、LOW)该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带:高和低。
Y A M A H A12路调音台使用说明m g124c x-CAL-FENGHAI.-(YICAI)-Company One1YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。

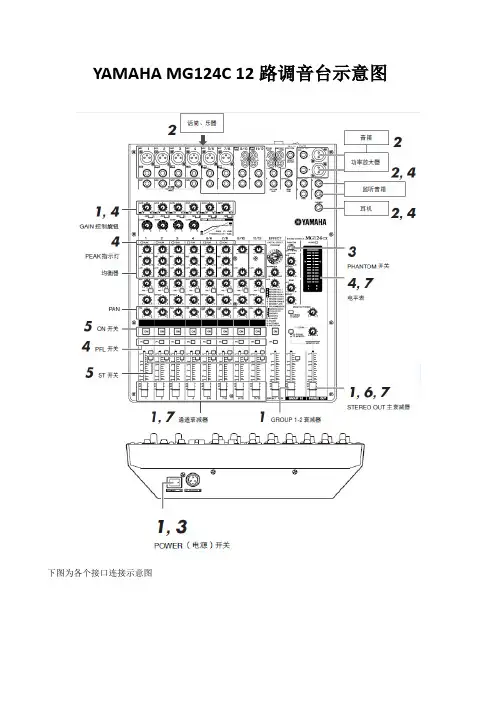

YAMAHA MG124C 12路调音台示意图下图为各个接口连接示意图YAMAHA MG124C 使用说明书下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯YAMAHA MG124C 使用说明书检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
雅马哈调音台使用说明图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
第十五排的PAN红色旋钮是这一路的的声音左右平衡旋钮。
MIXING CONSOLEMIXING CONSOLEZH2请在操作使用前，首先仔细阅读下述内容*请将本说明书存放在安全的地方，以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G只能使用规定的AC电源适配器(PA-20或YAMAHA推荐的相应产品)。
G请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常，请立即停止使用，并请有资格的YAMAHA维修人员进行检修。
G请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。
G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的YAMAHA维修人员对设备进行检修。
G若本设备或AC电源适配器发生摔落或损坏，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的YAMAHA维修人员对设备进行检修。
注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：G当准备长期不使用本设备或发生雷电时，请从电源插座中拔出电源线插头。
G当从本设备或电源插座中拔出电源线插头时，请务必抓住插头而不是电源线。
直接拽拉电源线可能会导致损坏。
G为了避免产生不必要的噪音，请在AC电源适配器和本设备之间预留50cm或更多空间。
G请勿用布或毯子盖住或包裹AC电源适配器。
G移动设备之前，请务必拔出所有的连接电缆。
雅马哈调音台使用说明一、连接设备1.检查所有设备的电源开关是否关闭。
2.查看调音台的主线路输入是否连接到主混音台或扬声器。
3.将各种音频设备连接到合适的输入插孔。
这些设备包括麦克风、乐器、合成器、电脑等。
二、调节输入通道1.选择要调节的输入通道。
2.根据具体情况选择输入插孔类型，如XLR、TRS或RCA。
3.根据需要，打开或关闭48V幻象电源（如果需要给麦克风供电）。
4.调节增益控制，确保输入信号适中，尽量避免过载。
5.使用EQ控制调节音频频率，以增强或削弱特定频段的声音。
三、设置辅助信号1.选择要调节的辅助信号通道。
2.将辅助信号发送到外部设备（如效果器或监听器）。
3.调节辅助信号的沉入量和出座量，以确保适当的信号强度。
四、设置总线和主混音1.将输入通道的信号路由到合适的总线。
2.合理分配不同通道的信号到主混音输出。
3.使用主混音控制调节整个音频信号的平衡，并通过主输出连至扬声器或录音设备。
五、特殊效果和功能1.使用内置效果器为音频信号添加特殊效果。
调整混响、回声、合唱等参数，使声音更加丰富。
2.使用自带的压缩器控制音频动态范围，使音量更加平衡稳定。
3.使用控制台上的旋钮和按钮进行特殊功能设置，如盖帽、切换、静音等。
六、音频录制和回放1.选择要录制的音频源，并连接到音频录制设备，如计算机的音频接口或独立的数字录音机。
2.调整录音设备的输入增益，确保录制的音频质量良好。
3.开始录制音频，并确保每个信号通道的平衡和混合。
七、暂存和存储设置1.如果调音台有存储功能，可以在使用前设置和保存各种音频配置。
2.根据需要，命名并存储相关设置。
八、正常关闭设备1.逐步关闭各个设备的音量和增益控制，以避免突发噪音。
2.关闭所有设备的电源，包括调音台、扬声器和外部设备。
总之，正确使用雅马哈调音台需要了解各种控制元素和连接方式，并根据具体需要进行调整。
熟练掌握调音台的功能和特点，将能够实现高质量的音频处理和混音效果。
YAMAHA_12路_MG124CX调音台_使用说明一、产品介绍YAMAHAMG124CX调音台是一款具有12个线路输入的调音台，适用于音乐制作、现场演出、录音室以及音频处理等领域。
该调音台具有高品质的音频效果、灵活的操作和稳定的性能，能够满足用户对音频调音和混音的需求。
二、外观及接口介绍1. 输入接口：12个XLR/6.35mm TRS插孔；2. 输出接口：2个XLR插孔、2个6.35mm TRS插孔；3. 主输出接口：2个6.35mm TRS插孔；4. 辅助输出接口：2个6.35mm TRS插孔；5. 效果器回路接口：2个6.35mm TRS插孔；6.主音量旋钮：用于调节主输出音量；7.各通道控制旋钮：用于调节各通道的音量、平衡等参数；8.效果器控制旋钮：用于调节效果器的参数；9.耳机输出接口：用于连接耳机。
三、调音台的使用步骤1. 将音源设备（如话筒、乐器等）通过XLR或6.35mm插孔连接到相应的输入通道上；2.使用通道控制旋钮，调节各通道的音量、增益、EQ等参数；3.如果需要使用效果器，将效果器连接到效果器回路接口上，并通过效果器控制旋钮调节参数；4.使用主音量旋钮调节主输出音量；5.如果需要使用耳机进行监听，将耳机通过耳机输出接口连接。
四、常见问题与解决方法1.音频效果有杂音：检查线缆是否连接松动，重新插紧；2.无法接收到音源信号：检查音源设备是否正常工作，检查音源设备与调音台的连接；3.通道音量不平衡：使用通道控制旋钮调节音量平衡；4.效果器无法正常工作：检查效果器是否插入正确的回路接口，检查效果器参数设置。
五、注意事项1.在使用调音台前，请确保电源接地良好，并使用电压和频率适配的电源；2.在连接音源设备时，请确保设备的音量调节为最低，以免因音量过大引起损坏；3.长时间使用后，调音台可能会发热，不要放置在易燃物上，以免引起火灾；4.使用调音台时请遵循相关法律法规，不得用于非法目的。
雅马哈调音台操作说明1.音频输入设置-首先，将需要输入调音台的音频源连接到调音台的对应通道，可以是麦克风、乐器、音响设备等。
-通过调整通道上的增益控制旋钮来调整音频输入的音量。
一般情况下，增益控制旋钮应保持在适当的范围内，若增大过多可能会导致音频失真。
-如果需要，可以通过PAD按钮或开关来降低输入的音频信号的电平，以防止过载或失真。
-如果输入信号有问题，可以通过使用EQ控制旋钮来进行频率响应调整。
2.音频通道控制-每个音频通道都有独立的音量控制旋钮，可以用来调整输入信号的音量。
-还有一个用于平衡输入和输出的旋钮，称为平衡控制旋钮。
可以通过平衡控制旋钮将左右声道的音量平衡调整到理想的状态。
- 每个通道通常都有一个mute开关，可以用来临时静音该通道的音频信号。
-如果需要，可以将每个通道的音频信号发送到其他效果器或处理器中，如混响器、压缩器等。
3.主音量控制-调音台上通常有一个主音量控制旋钮，可以用来调整整个音频设备的总音量。
-主音量控制旋钮通常与输出设备相连，如音箱、录音设备等。
4.效果器和处理器设置-一些调音台上配备有内置的效果器和处理器，如混响、均衡器、压缩器等。
-可以通过选择相应的效果器和处理器，然后调整其参数，来对音频信号进行处理和增强。
5.子组设定-一些调音台上具有子组总线功能，可以将多个音频通道的信号发送到一个共同的子组总线上。
-这可以用于将不同乐器或声音分组，便于整合和处理。
6.监听和录制-调音台上通常有一个独立的监听控制台，可以用来监听和调整音频信号。
-可以通过调整监听控制台上的音量旋钮、左右声道平衡控制等来调整音频信号的输出。
-如果需要录音，可以将调音台的输出连接到录音设备，然后通过录音设备来录制音频信号。
7.音频信号处理技巧-在操作调音台时，还需要一些音频信号处理的技巧。
-例如，可以使用动态处理器（如压缩器和门限控制器）来控制音频信号的动态范围，以及混响器来添加空间感。
-使用均衡器可以调整音频信号的频率响应，并通过滤波器等工具来控制不必要的噪声。
雅马哈12路调音台的使用方法当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。
使用高电平输入时要将增益转小。
增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。
6.HIGH、MIDDLE、LOW：三段均衡器旋钮High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。
中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。
低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。
不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。
中音：500 Hz ～2 KHz 适当时声音透彻明亮。
不足时声音朦胧，过度提升时会产生类似电话的声音。
高音：2 KHz ～8 KHz 是影响声音层次感的频率。
不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。
7.MONITOR：总监听音量旋钮调节该通路在监听线路中的音量大小。
如不使用额外接入调音台的总监听设备，则此旋钮可置于0 处。
8.EFFECT：输出至效果器旋钮调节该旋钮决定该路输出至效果器的电平大小。
如不使用外接的效果器，则此旋钮可置于0 处。
9.PANPOT: 声像旋钮它用来调整该通道信号在左右声道之间的立体声位置。
调节范围左声道5 ～右声道5 ，如不需要制作特殊效果，一般置于0 处。
10.PFL：衰减器前监听按键当衰减器前监听按键按下时，监听输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源。
当有多路输入的PFL 被按下时，监听输出送出的将是这些通路的混音。
11.FADER：衰减器(音量推子)决定该通道信号发送给总线输出的音量大小。
音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。
当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减。
这时，该通道没有信号输出。
调节范围－∞～＋6 分贝，一般以推到0 处适宜，超过0 则会使声音产生一定程度的失真。
如果一定要提高电平讯号，一般采用适当提高Gain的办法，而不会将衰减器提升超过0 。
由于音乐输入为连续，而人声输入为间断，故在操作上有一定区别。
在对音乐的输入轨道操作时，一般使用“淡入”、“淡出”效果。
即操作时先缓缓推拉衰减器，再慢慢加快操作速度，切忌匀速推拉或者瞬间大幅度的操作，这样会使听众感觉很不舒服。
而在对人声输入通道进行操作时，一般采用“一步到位”操作。
即在需要人声的时候，将推子一下推到大概合适的位置，再根据监听和电平表显示进行细微调节。
而不需要人声时，要马上把推子拉到最底部，以避免不必要的声音被输入进去。
接下来，我们再看看调音台右面的控制面板。
之前左面的面板是用来调节输入信号的，而右面的则主要负责调节输出信号。
1.MONITOR：监听输出接口提供外接监听设备的接口，用来连接外部监听设备。
2.EFFECT SEND：调音台输出至效果器接口将输入信号送出至外部效果器。
3.AUX IN STEREO：辅助立体声输入接口连接辅助的立体声输入设备。
4.EFFECT RETURN：效果器返回调音台接口将经过外部效果器处理送回的信号接入。
5.7.MASTER OUTPUT RIGHT：总输出右声道6.8.MASTER OUTPUT LEFT：总输出左声道提供各两种接口的左、右声道总输出。
输出信号为经过各项调节后的最终信号。
9.POWER ON：调音台开关当ON 的一边被按下时，调音台便接通电源，POWER 一侧则为断开电源。
10.HEADPHONE：监听耳机输出接口连接监听耳机。
当任何一条通道的PFL 都未按下时，耳机监听信号与总输出信号一致。
当有通道的PFL 键被按下时，则该输出为所有被按下PFL 键的通道信号的混音（包括通过效果器处理的音效）。
11.AUX IN：辅助立体声输入旋钮调节辅助立体声输入的电平高低。
12.PFL ON：PFL指示灯当有通道的PFL 键被按下时，此灯为点亮状态。
13.EFF.SEND：输出至效果器旋钮调节输出至外接效果器的信号的电平高低。
14.HP LEVEL：耳机监听音量旋钮调节输出到监听耳机的音量大小。
15.DELAY：延迟效果旋钮调节为输入信号做延迟效果处理的强度。
16.18.HIGH、LOW：二段均衡器旋钮对监听输出进行均衡调节。
17.LEVEL METER：电平表三色电平表可监看所有输入、群组和混音讯号，电表为峰值式显示。
显示范围为－20分贝～＋6 分贝。
有两条LED 灯显示，L-CH 与R-CH 分别表示混音左、右声道输出电平大小，如果按下PFL 键，则显示为被按下的声道的输出电平值。
一般应将峰值控制在0 处，不能持续出现红灯。
当调音台电源被接通时，ON 处的红灯会被点亮。
19.REPEAT：回响效果旋钮调节为输入信号做回响效果处理的强度。
20.EFF.MON：效果器至监听旋钮调节音源通过效果器处理后，输出至监听的大小。
21.PANPOT：声像旋钮22.23.PFL：衰减器前监听按键24.MONITOR：监听输出衰减器25.EFF.RET：效果器返回衰减器26.GRAPHIC EQUALIZER：图形均衡器对总输出音源信号进行比较细致的均衡调节。
频点分为63 250 1K 4K 16K，可分别进行－12 分贝～＋12 分贝的衰减或增益。
27. L-MASTER-R：总输出左、右声道衰减器调音台基本入门1 调音台基本入门作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。
一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。
如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。
不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台。
什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。
总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。
想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三. 调音台能为乐手和演员“返送”监听。
四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
实践是学习调音台的最好方法。
我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。
这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。
首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。
第一部分：信号的放大，参数均衡和插入效果我们知道话筒所产生的音频信号是非常微弱的。
而另外一些设备的输出信号，比如合成器，音频接口的输出等等，他们的信号比话筒的信号强很多倍，而且他们的信号大小也是各不相同，参差不齐。
我们需要一种设备将这些大大小小的声音信号调整成相同的大小，才能进行混音。
这种设备就是前置放大器，俗称话放。
请看。
UB1622FX的前置放大器部分大圆插座叫做cannon“卡农”插座，用来连接话筒或者同样使用卡农插座的一些专业设备。
卡农插座下面的插孔是TRS插孔，一般用来连接线路电平的信号。
主意，这两个插座是不能同时使用的！而且因为线路设计的原因，在这个调音台上，不能将线路电平的设备插到“卡农”插座上！前置放大器有控制旋钮，在UB1622上称作“TRIM”,有些调音台上称为“GAIN”或者“sensitivity”，中文名字是微调，增益，或者灵敏度。
