柯尼卡美能达复印机维修代码

  • 格式：doc
  • 大小：43.00 KB
  • 文档页数：6

下载文档原格式

  / 6

合集下载

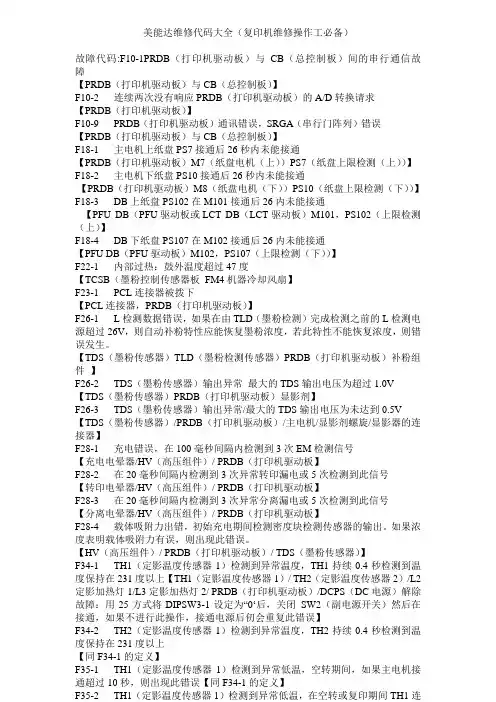

美能达维修代码大全

美能达维修代码大全

美能达维修代码大全（复印机维修操作工必备）故障代码:F10-1PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1 主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1 内部过热：鼓外温度超过47度【TCSB（墨粉控制传感器板FM4机器冷却风扇】F23-1 PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。

【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2 TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V 【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V 【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-4 载体吸附力出错，初始充电期间检测密度块检测传感器的输出。

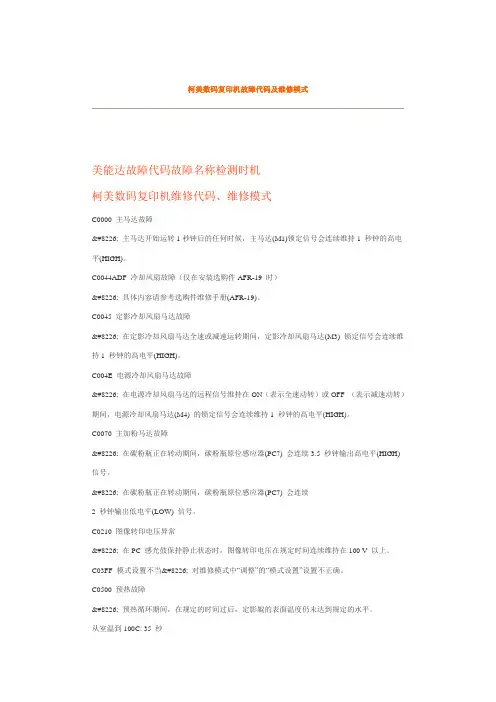

柯美数码复印机故障代码及维修模式

柯美数码复印机故障代码及维修模式

柯美数码复印机故障代码及维修模式美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。

C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。

C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。

C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

柯尼卡美能达数码机错误代码

柯尼卡美能达数码机错误代码

美能达复印机代码大全美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。

可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达DI181代码作者：一只游虾2004-12-12 22:29:00)美能达DI181代码美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。

柯尼卡美能达C250故障代码讲解

柯尼卡美能达C250故障代码讲解

柯尼卡美能达C250/252/300/352彩色复印机常见代码C3451,定影加热辊预热故障C3452,定影压力辊加热故障C3851,加热辊异常低温C3852,压力辊异常低温C3751,加热辊异常高温C3752,压力辊异常高温C2551,青色TCR感应器检测到异常低的碳粉浓度C2552,青色TCR感应器检测到异常高的碳粉浓度C2553,红色TCR感应器检测到异常低的碳粉浓度C2554,红色TCR感应器检测到异常高的碳粉浓度C2555,黄色TCR感应器检测到异常低的碳粉浓度C2556,黄色TCR感应器检测到异常高的碳粉浓度C2557,黑色TCR感应器检测到异常低的碳粉浓度C2558,黑色TCR感应器检测到异常高的碳粉浓度C2559,青色TCR感应器调整故障C255A红色TCR感应器调整故障C255B黄色TCR感应器调整故障C255C黑色TCR感应器调整故障C2451,新转印清洁器复位故障C3461新定影部件复位故障C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2654,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2A01.青色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A02,红色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A03,黄色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A04,黑色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROM二：柯尼卡美能达C350/450彩色复印机的一些常见故障代码以下我将这些机器的常见故障代码列出来供大家参考C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500, 定影加热辊预热故障C0501, 定影压力辊加热故障C0510, 加热辊异常低温C0511, 压力辊异常低温C0520, 加热辊异常高温C0521, 压力辊异常高温C0F30, 青色ATDC感应器检测到异常低的碳粉浓度C0F31, 青色ATDC感应器检测到异常高的碳粉浓度C0F32, 红色ATDC感应器检测到异常低的碳粉浓度C0F33, 红色ATDC感应器检测到异常高的碳粉浓度C0F34, 黄色ATDC感应器检测到异常低的碳粉浓度C0F35, 黄色ATDC感应器检测到异常高的碳粉浓度C0F36, 黑色ATDC感应器检测到异常低的碳粉浓度C0F37, 黑色ATDC 感应器检测到异常高的碳粉浓度C0F3A, 青色ATDC 感应器调整故障C0F3B ，红色ATDC 感应器调整故障C0F3C ，黄色ATDC 感应器调整故障C0F3D ，黑色ATDC 感应器调整故障C13C8, 新转印清洁器复位故障C13CA ，新定影部件复位故障C13D1. 青色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D2, 红色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D3, 黄色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM 柯尼卡美能达bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码 项目 说明 等级C001 LCT 通讯失败 B C0202 纸盒1升降故障 即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

柯美数码复印机故障代码及维修模式

柯美数码复印机故障代码及维修模式

、美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。

C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。

C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。

C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

美能达复印机错误代码及解决方法

美能达复印机错误代码及解决方法

美能达复印机错误代码及解决方法美能达系列复印机故障解决大全美能达1054（2030、1050、1080、1052、1080、1085、2010）系列复印机故障处理方法1.现象： C0F30原因： ATDC感应器损坏解决方案：出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND之间）。

如无输出，检查ATDC传感器和主板间的线束连接。

如有信号输出（PJ10A-3与GND之间的电压处于DC0。

5V和 DC4。

5V之间)，可以判定PWB-A损坏。

经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。

更换ATDC传感器。

2.现象：操作面板不显示，加粉功能失效原因：与主板连接的IC2A（1176-6601-02）失效解决方案：出现该故障时，应先对机器进行“记忆清除”（短路）操作。

如不能排除，再检查面板与电源板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。

在上述情况正常的情况下，检查（更换）IC2A芯片，更换IC2A后故障排除。

3.现象：出故障代码C0000原因：显影器及感光鼓驱动电机M2损坏。

解决方案：C0000代码表示主马达M2转动故障。

应查看按下复印键时，M2是否转动。

如转动，检查与M2马达相关传动部分是否存在过载情况。

如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。

如否应检查PWB-A。

通过按下复印键检查PWB-A上的 PJ11A-13A和GND间的电压是否保持DC5V。

如是应检查主电机M2。

经检查发现驱动电极M2损坏，更换该马达后故障排除4.现象：出故障代码C0010原因：显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。

解决方案：开关前门消除代码，按下复印键查看驱动马达M1是否转动。

柯尼卡美能达C250故障代码讲解

柯尼卡美能达C250故障代码讲解

柯尼卡美能达C250/252/300/352彩色复印机常见代码C3451,定影加热辊预热故障C3452,定影压力辊加热故障C3851,加热辊异常低温C3852,压力辊异常低温C3751,加热辊异常高温C3752,压力辊异常高温C2551,青色TCR感应器检测到异常低的碳粉浓度C2552,青色TCR感应器检测到异常高的碳粉浓度C2553,红色TCR感应器检测到异常低的碳粉浓度C2554,红色TCR感应器检测到异常高的碳粉浓度C2555,黄色TCR感应器检测到异常低的碳粉浓度C2556,黄色TCR感应器检测到异常高的碳粉浓度C2557,黑色TCR感应器检测到异常低的碳粉浓度C2558,黑色TCR感应器检测到异常高的碳粉浓度C2559,青色TCR感应器调整故障C255A红色TCR感应器调整故障C255B黄色TCR感应器调整故障C255C黑色TCR感应器调整故障C2451,新转印清洁器复位故障C3461新定影部件复位故障C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2654,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2A01.青色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A02,红色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A03,黄色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A04,黑色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROM二：柯尼卡美能达C350/450彩色复印机的一些常见故障代码以下我将这些机器的常见故障代码列出来供大家参考C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500, 定影加热辊预热故障C0501, 定影压力辊加热故障C0510, 加热辊异常低温C0511, 压力辊异常低温C0520, 加热辊异常高温C0521, 压力辊异常高温C0F30, 青色ATDC感应器检测到异常低的碳粉浓度C0F31, 青色ATDC感应器检测到异常高的碳粉浓度C0F32, 红色ATDC感应器检测到异常低的碳粉浓度C0F33, 红色ATDC感应器检测到异常高的碳粉浓度C0F34, 黄色ATDC感应器检测到异常低的碳粉浓度C0F35, 黄色ATDC感应器检测到异常高的碳粉浓度C0F36, 黑色ATDC感应器检测到异常低的碳粉浓度C0F37, 黑色ATDC 感应器检测到异常高的碳粉浓度C0F3A, 青色ATDC 感应器调整故障C0F3B ，红色ATDC 感应器调整故障C0F3C ，黄色ATDC 感应器调整故障C0F3D ，黑色ATDC 感应器调整故障C13C8, 新转印清洁器复位故障C13CA ，新定影部件复位故障C13D1. 青色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D2, 红色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D3, 黄色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM 柯尼卡美能达bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码 项目 说明 等级C001 LCT 通讯失败 B C0202 纸盒1升降故障 即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

柯尼卡美能达复印机bizhub163故障代码清单

柯尼卡美能达复印机bizhub163故障代码清单
代码
项
说明
C0510
定影故障
定影温度异常低
待机状态下，定影辊热敏电阻检测的温度在规定时间内维持在120C（对于具有两个定影辊加热灯的型号为10 5℃）以下。
打印循环期间，定影辊热敏电阻检测的温度在规定时间内维持在12 0℃（对于具有两个定影辊加热灯的型号为10 5℃）以下。
C0511
定影故障
定影温度异常低2*(仅限于bizhub201)
C0210
图像转印电压异常
在PC感光鼓保持静止状态时，
图像转印电压在规定时间连续维持在100 V以上。
C03FF
模式设置不当
对维修模式中“调整”的“模式设置”设置不正确
C0500
预热故障
预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。从室温到100℃: 35秒，从100℃到140℃: 25秒，从140℃到完成预热循环：20秒。
锁定信号出错：锁定信号超时
虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2)锁定信号。错误的锁定信号
锁定信号出错：
当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达(M2)锁定信号。
C133B
与选购件的通讯出错
打印循环期间，在预定时间内，不能与打印机电路板通讯。
待机状态下，定影辊副热敏电阻检测的温度在规定时间内维持在105OC以下。
打印循环期间，定影辊副热敏电阻检测的温度在规定时间内维持在105OC以下。
C0520
定影故障
定影温度过高,定影辊热敏电阻检测的温度在规定时间内维持在240C以上
C0521
定影故障
定影温度异常高2*（仅限于Di2011），定影辊副热敏电阻检测的温度在规定时间内维持在240OC以上。

美能达系列复印机代码

美能达系列复印机代码

PC119 输 出 数 据 后 UN2 即检测出故障
C0FE5 C0FE6
原稿尺寸检测传感器 1 和 3 故障 原稿尺寸检测传感器 2 和 3 故障
传感器位置:
C0FE7 C0FE8 C0FE9 C0FEA C0FEB C0FEC
原稿尺寸检测传感器 1,2 和 3 故障 原稿尺寸检测传感器 4 故障 原稿尺寸检测传感器 1 和 4 故障 原稿尺寸检测传感器 2 和 4 故障 原稿尺寸检测传感器 1,2 和 4 故障 原稿尺寸检测传感器 3 和 4 故障
IC4A APC7 IC3A S10/S00 IC3A S11/S01 IC3A S12/S02 IC3A S13/S03 IC3A S14/S04 IC3A S10/S00 IC3A S14/S04
曝光灯异常定时导通
预热故障
定影温度过低
定影温度过高
定影前后热敏电阻故障
扫描电机出错
SCP 板 PWB—J 故障
M5 REM
IC5A BPC4
LA3
IC5A APC3
M3 REM
IC4A APC3
M10 REM 串行通信输出数据（PWB—F） 串行通信输出数据（PF—202） 串行通信输出数据（PF—202） 串行通信输出数据（AD—5） 串行通信输出数据（C—301） 串行通信输出数据（PWB—F） 串行通信输出数据（C—301） 曝光灯未点亮
扫描器原始位置传感器 2 故障 碳粉补充马达转动不正常
第 3 纸盒限感应器失效(英制地 区)
美能达系列资料
4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 4050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 1054, 1052/2010, 4050, 2050, Di251/351, Di251/351, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, Di251/351, 1054, 1052/2010, 1052/2010,

美能达163复印机故障代码

美能达163复印机故障代码

美能达163复印机故障代码柯尼卡美能达复印机bizhub１６２故障代码清单代码项目说明C000 主马达故障主马达开始运转1 秒钟后的任何时候，主马达(M1) 锁定信号会连续维持1 秒钟的高电平(HIGH) 。

C0044 ADF 冷却风扇故障仅在安装选购件AFR-605 时，具体内容请参考选购件维修手册(AFR-605) C0045 定影冷却风扇马达故障在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH) 。

C004E 电源冷却风扇马达故障在电源冷却风扇马达的远程信号维持在ON （表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH) C0070 主加粉马达故障在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续 2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当对维修模式中“ 调整” 的“ 模式设置” 设置不正确C0500 预热故障预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100 ℃: 35 秒，从100 ℃到140 ℃: 25 秒，从140 ℃到完成预热循环：20 秒。

C0500 预热故障对于具有两个定影辊加热灯的型号* （仅限于bizhub210 ）预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到6 O ℃: 4 秒、从6 O ℃到10 O ℃: 2 秒、从10O ℃到13O ℃: 1 秒、从13O ℃到155 ℃: 0.5 秒C0501 预热故障2 对于具有两个定影辊加热灯的型号* 仅限于Di2011 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。

OK柯尼卡美能达7516震旦系列复印机维修代码1

OK柯尼卡美能达7516震旦系列复印机维修代码1
6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRAY1)（波幅调整（第1 纸盒））13、LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面））15、LOOP ADJUST (BYPASS)（波幅调整（手送进纸））16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、 ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、ATDC GAIN （ATDC 增益）14、MODEL SETTING （模式设定）三、 COUNTER （计数器）1、TOTAL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICATION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）9、MISFEED COUNTER （卡纸计数器）10、TROUBLE COUNTER （故障计数器）四、 DISPLAY （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、 FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、ATDC AUTO ADJUST （ATDC 自动调整）4、PRINT TEST PATTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大） *）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小） *）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、 ADMIN. REGISTRATION （管理员注册）七、 FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXPANSION1 （放大1）4、EXPANSION2 （放大2）七、 FIXED ZOOM CHANGE（固定缩放修改）八、 FACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、 CLEAR DATA （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICATION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）8、MISFEED COUNTER （卡纸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、 SECURITY （安全性）1、TOTAL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器）柯尼卡美能达7516，震来自162维修代码 错误代码

柯尼卡美能达复印机维修代码

柯尼卡美能达复印机维修代码

•
主加粉马达故
C0070 障
•
在碳粉瓶正在转动期间，碳粉瓶原位感应器 (PC7) 会连续 3.5 秒钟输出高电平 (HIGH) 信号。
在碳粉瓶正在转动期间，碳粉瓶原位感应器 (PC7) 会连续 2 秒钟输出低电平 (LOW) 信号。
C0210
图像转印电•压 异常
在 PC 感光鼓保持静止状态时，图像转印电压在规 定时间连续维持在 100 V 以上。
在扫描原位感应器的原位确认运动结束时以及在二次遮光期间，扫描器马达 (M5) 接通且扫描运动已经开始执行到所设定的序列数，但扫描器原位感应器 (PC10) 还没有从低电平 (LOW) 变到高电平 (HIGH) 。
分页格切换马 C0B60 达故障 •
仅在安装选购件 JS-204 时，具体内容请参考选购件维修手册 (JS-204) 。
C0B80 移位马达故障•
仅在安装选购件 OT-103 时，具体内容请参考选购件维修手册 (OT-103) 。
•
C0F32
ATDC 故障
感应器 •
主马达 (M1) 开始转动 2 秒后， ATDC 感应器 (UN1) 的测量值小于 5% （大于 4.63 V ）。
主马达 (M1) 开始转动 2 秒后， ATDC 感应器 (UN1) 的测量值为 19% 或 更大（ 1.41 V 或更小）。
•
C0F33
ATDC 感应器 调整不当 •
在作为 ATDC 感应器自动调整操作一部分的 ATDC 感应器 (UN1) 的数据 采样开始后 1 秒内，对 ATDC 控制电压的调整没有完成。
在 ATDC 感应器自动调整操作过程中， ATDC 感应器控制电压在 5.39 V 至 8.15 V 的范围之外。

柯尼卡美能达C281C221C221S维修代码

柯尼卡美能达C281C221C221S维修代码

柯尼卡美能达C281C221C221S维修代码柯尼卡美能达C281、C221、C221S代码2414
原因：安装⿊⾊新显影器后，没有⾃动清除寿命计数器计数
处理：1.打开/关闭前门或右门。

2.重新安装⿊⾊显影器。

3.检查⿊⾊显影器的连接线。

4.更换前侧中继电路板（FREYB)。

5.更换PRCB板。

柯尼卡美能达C281、C221、C221S代码4501
原因：激光器故障
处理：1.检查激光器连线。

2.更换激光器单元。

3.更换前侧线路板。

4.更换控制板。

柯尼卡美能达C281、C221、C221S代码2253、2254
原因：PC感光⿎马达转动异常
处理：1.检查感光⿎转动是否正常。

2.检查感光⿎马达是否损坏。

3.PRCB板损坏。

柯尼卡美能达C281、C221、C221S代码0202
原因：第⼀纸盒卡纸
处理：1.拉出第⼀纸盒，看是否有纸张卡住升纸电机。

2.第⼀纸盒升纸电机损坏，更换升纸电机。

美能达250_350故障代码

美能达250_350故障代码

柯尼卡美能达bizhub 250/350 复印机故障代码查询,柯尼卡美能达bizhub 250/350 复印机故障代码查询bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码项目说明等级C001 LCT通讯失败C0202 纸盒1升降故障即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

C0204 纸盒2升降故障C0206 纸盒3升降故障C0208 纸盒4升降故障C0209 LCT升降电机故障C0210 LCT提升鼓掌C0211 手送进纸提升运动故障即使手送进纸拾纸电磁开关（SL3）通电、手送进纸搓纸操作开始后已经过了指定时间，手送进纸提升感应器（PC29）仍未被阴断或导通。

C0212 LCT排出故障BC0213 LCT移位栅故障C0214 LCT移位故障C0215 LCT移位电极故障C0702 手送进纸尺寸检测调整故障进行手送进纸尺寸检测调整时，手送进纸尺寸检测单元的控制值超出规定范围C1080 排纸选购件通讯失败复印机电源打开后，分选选购件的连接状态被改变。

代码项目说明等级C1183 升降电机上升/下降驱动故障BC1190 对齐板1驱动故障C1191 对齐板2驱动故障C11AO 纸张提升驱动故障C11A1 排纸辊压紧/缩回故障C11A2 鞍式排纸辊压紧/缩回故障C11A3 挡板驱动故障C11A4 鞍式排纸电机故障C11A5 鞍式进出导向板电机故障C11A6 鞍式可放置导向板电机驱动故障C11B0 装订单元CD驱动故障C11B2 装订驱动故障C11B5 鞍式装订1驱动故障C11B6 鞍式装订2驱动故障C11C0 打孔轮电机单元故障C11C0 折线电机驱动故障C2211 IU电机故障 IU电机运转经过指定时间后，IU电机销定信号设置仍为H。

IU电机保持停止经过指定时间后，IU电机销定信号设置仍为LC2351 碳粉抽吸风扇电机故障碳粉抽吸风扇电机运转经过指定时间后，碳粉抽吸风扇电机销定信号设置仍为H 碳粉抽吸风扇保持停止经过指定时间后，碳粉抽吸风扇电机销定信号设置仍为LC2431 IU保险丝熔断故障（*1）即使经过预定时间后，保险丝仍未熔断C2557 ATDC感应器故障 IU电机运转，ATDC感应器的扫描值小于7%在IU电机运转时，ATDC感应器的扫描值大于19%C255C ATDC调整故障在功能F8运行的指定时间内，ATDC控制电压调整无法完成。

柯尼卡美能达C203253353复印机常见错误故障代码介绍

柯尼卡美能达C203253353复印机常见错误故障代码介绍

柯尼卡美能达C203/253/353复印机常见错误故障代码介绍
尼卡美能达C203/253/353 彩色复印机常见错误故障代码介绍C2164 感光鼓充电故障
C2451 转印带更换错误
C2551 青色硒鼓TCR传感器检测到碳粉浓度过低
C2552青色硒鼓TCR传感器检测到碳粉浓度过高
C2553品红色硒鼓TCR传感器检测到碳粉浓度过低
C2554品红色硒鼓TCR传感器检测到碳粉浓度过高
C2555黄色硒鼓TCR传感器检测到碳粉浓度过低
C2556黄色硒鼓TCR传感器检测到碳粉浓度过高
C2557黑色硒鼓TCR传感器检测到碳粉浓度过低
C2558黑色硒鼓TCR传感器检测到碳粉浓度过高
C2559青色硒鼓TCR传感器调整故障
C255A品红色硒鼓TCR传感器调整故障
C255B黄色硒鼓TCR传感器调整故障
C255C黑色硒鼓TCR传感器调整故障
C2651 青色IU硒鼓EEPROM即芯片检测故障
C2652 品红色IU硒鼓EEPROM即芯片检测故障
C2653 黄色IU硒鼓EEPROM即芯片检测故障
C2654 黑色IU硒鼓EEPROM即芯片检测故障。

柯尼卡美能达复印机bizhub162故障代码清单

柯尼卡美能达复印机bizhub162故障代码清单
退出维修模式
按面板复原键多次，直到原来的屏幕重新出现为止。
修改维修模式功能设定值步骤
1、用[▲/▼]键选择所需的项目；2、用[▲/▼]键、[ ]键、或数字键盘选择设定值；3、确认选择，按[Yes]键；4、返回前面的屏幕，按[No]键。
柯尼卡美能达162/210技术维修模式（Service Mode）菜单
●在检测到第一低电平棱镜马达(M2)锁定信号（第一锁定）后1秒内，未检测到下一个低电平棱镜马达锁定信号。
●锁定信号出错：锁定信号超时
●虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2)锁定信号。错误的锁定信号
●锁定信号出错：
●当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达(M2)锁定信号。
●预热循环开始后30秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。
●预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
●从室温到60℃: 7秒、从60℃到10O℃: 2秒、从10O℃到13O℃: 1秒、从130℃到155℃: 0.5秒
代码
项
说明
C0510
定影故障
●定影温度异常低
主加粉马达故障
●在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)会连续3.5秒钟输出高电平(HIGH)信号。
●在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)会连续2秒钟输出低电平(LOW)信号。
C0210
图像转印电压异常
●在PC感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V以上。
柯尼卡美能达复印机bizhub１６２故障代码清单
代码
项目
说明
C000

柯尼卡美能达bizhub250

柯尼卡美能达bizhub250

柯尼卡美能达bizhub250/350复印机故障代码柯尼卡美能达bizhub250/350故障代码机器的CPU 具有自我诊断功能，在检测到故障后，会在触摸面板上显示相应的故障代码及维修保养呼叫标记。

故障代码列表有关选购件故障代码的详细信息，请参阅相关选购件的维修手册。

[table][tr][td]代码[/td][td]项目[/td][td]说明[/td][td]等级[/td][/tr][tr][td]C0001[/td][td]LCT通讯失败[/td][td]（请参阅PC-402 维修手册）[/td][td]B[/td][/tr] [tr][td]C0202[/td][td]纸盒1 升降故障[/td][td=1,4]即使纸盒的纸张提升操作开始后已经过了指定时间，提升感应器仍未导通[/td][td]B[/td][/tr][tr][td]C0204[/td][td]纸盒2 升降故障B[/td][td]B[/td][/tr][tr][td]C0206[/td][td]纸盒3 升降故障B[/td][td]B[/td][/tr][tr][td]C0208[/td][td]纸盒4 升降故障B[/td][td]B[/td][/tr][tr][td]C0209[/td][td]LCT 升降电机故障[/td][td=1,2]请参阅PC-402 维修手册[/td][td]B[/td][/tr][tr][td]C0210[/td][td]LCT 提升故障B[/td][td]B[/td][/tr][tr][td]C0211[/td][td]手送进纸提升运动故障[/td][td]即使手送进纸拾纸电磁开关（SL3）通电、手送进纸搓纸操作开始后已经过了指定时间，手送进纸提升感应器（PC29）仍未被阻断或导通[/td][td]B[/td][/tr][tr][td]C0212[/td][td]LCT 排出故障[/td][td=1,4]请参阅PC-402 维修手册。

柯尼卡美能达复印机维修代码大全

柯尼卡美能达复印机维修代码大全

柯尼卡美能达复印机维修代码故障代码:F10-1PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1 主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1 内部过热：鼓外温度超过47度【TCSB（墨粉控制传感器板FM4机器冷却风扇】F23-1 PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。

【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2 TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-4 载体吸附力出错，初始充电期间检测密度块检测传感器的输出。

柯美、理光复印机部分故障代码详解大全

柯美、理光复印机部分故障代码详解大全

柯美、理光复印机部分故障代码详解柯尼卡美能达和理光是复印机领域的知名厂商，他们的产品也被广泛应用在多个商业领域。

不过，广泛的应用也需要良好的维护和故障解决作为后盾。

因此，整理了柯尼卡美能达和理光复印机部分故障代码的详解，供维修管理人员参考。

p20 鼓或墨粉传感器插头连接不良p25 无粉p26 未做载体初始化p27 未插tds插头p51 前门未关p81 未插钥匙p88 ee未被调整(用47-98调之)f18 升纸机构有问题f23 加粉电机异常f26 td传感器异常f28 高压漏电f34,35,36 定影异常(此代码用25-47清除)f41 光学系统返回异常f42 光学向前走异常f43 暴光灯,电原板,主控板异常f45 镜头初始位置异常f09 暴光灯或定影灯, 电源的板短路此代码用25-49清除f52 主电机异常f53 鼓电机异常f54 风扇异常f88 ae 调整异常e01主电机锁住显示并中断机器运行（1）在主电机超支后2秒后，位置a传感器仍能检测到滚筒的位置a（2）在主电机起动后5秒内，位置a传感器未能检测到滚筒位置ae02升降电机锁住显示并中断机器运行1、在升降电机起动抬起进纸盘9秒内，升降上限位传感器的动作块未抬起2、在升降电机起动降下进纸盘9秒内，升降下限位传感器的动作块未被挡住3、在升降电机起动抬起进纸盘2秒内，升降下限位传感器的动作块未被挡住4、在升降电机起动降下进纸盘2秒内，升降下限位传感器的动作块仍然抬起e03第一类版夹故障显示中断机器运行1、版夹线圈激活（接通）4秒内，版夹安全开头的动作块仍被压下2、版夹线圈释放（关掉）4秒内，版夹安全开头的动作块仍被压下3、在版夹电机开始旋转后8秒内，角度传感器（0度及180度）未检测到角度磁铁4、在版夹线圈未操作时，版夹安全动作块未被压下e04油墨溢出显示并中断机器运行溢墨传感器在挤压装置外检测到过多的油墨e05印刷位置电机锁住在印刷位置电机开始旋转扣12秒内，如果垂直居中传感器状态未从“通” 转成“断” 或“断”转成“通”e06压力检测传感器失效显示并中断机器运行在主电机开始旋转后8秒中内，如果压力检测传感器状态未从通” 转成“断” 或“断”转成“通”e07（只限ra59）ra 和ra编辑板通讯故障显示并中断机器运行如果cpu与ra编辑之间的通讯发生错误e08ra和电脑接口发生通讯故障显示并中断机器运行如果cpu与电脑接口之间的通讯发生错误e09ra和配页之间的通讯故障显示并中断机器运行如果cpu与配页机之间的通讯发生错误e10（只限ra59)显示并中断机器运行在图像扫描操作开始之时，如果数据信号（如原稿幅面等）未从裁纸电路板输出e11压力控制电机锁住显示并中断机器运行1、在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上的编码盘送出的脉冲2、在压力控制电机开始旋转5ms内，压力居中传感器状态未从通转成断（或从断转成通)e12机器状态选择错误显示并停止机器运行系统电路板上开关sw2（十六进制开关）设定在“未使用”状态e13裁纸电机被锁住显示并在机器处于制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置a的印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置a时印版位置传感器仍检测到印版e14第二类版夹故障在版夹线圈不处于操作状态时，版夹安全开关的动作块未被压下e15 (只限ra59）平台读脉冲电机锁住显示并中断机器运行1、在平台读脉冲电机激活后18898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置2、在平台读脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置3、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开4、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置自动送稿暗调传感器上释放开e16位置c传感器失灵显示并中断机器运行1、在主电机开始旋转8秒位置c传感器状态未从通转成断（或从断转成通e17便换电池显示并中断机器运行如果在下列3种情况下，电池检测信号仍为“断”(1)当机器电源接通(2)当按下“全部恢复”键(3)在机器操作结束进e18配页装置故障显示并中断机器运行从配页装置收到错误代码e19热压电机锁住显示并中断机器运行1、在热敏打印头压力电机激活降下热敏头后4秒钟内热敏打印头压力开关未被压下2、在热敏打印头压力电机激活抬起热敏头后4秒钟内热敏打印头压力开关未被释放e20翼形板电机锁住显示并中断机器运行1、在翼形板电机激活后5秒钟内，跳翼形板开头sw1或sw2未被压下2、在翼形板电机激活后5秒钟内，跳翼形板开关sw1或sw2未被释放e21装版（向滚筒上）的故障显示并中断机器运行在将印版装到滚筒上时，装版传感器在滚筒c1位置未检测到印版e22印版输入错误在制版或保密过程中在印版装到滚筒后显示1、在装版脉冲电机随印版瓷切操作后787个脉冲（保密操作为536个脉冲）内，印版位置传感器未检测到印版材料2、在装版脉冲电机接通后1260个脉冲内，印版位置传感器未检测到印版材料3、在装版脉冲电机随着裁切电机运行且裁下来的印版材料被取下后787个脉冲内，印版位置传感器未检测到印版材料e23印版裁切失灵在制版时或保密处理时，显示并中断机器运行1、在裁切操作扣，在滚筒位置a，印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置a时印版位置传感器未检测到印版e24裁切下的一条印版留在机器中显示本代码如果正好在印版裁切操作完成时，印版位置传感器检测到印版材料（反射光)（取出裁切下的印版即可）e25卸版故障在图象扫描后，制版完成时或在保密处理时显示1、在卸版操作时，在滚筒从位置c-1旋转到位置a时，卸版传感器未检测到取下的印版2、在垂直传送电机停止时，取下的印版仍然挡住了卸版传感器的光路e26卸下的印纸卡在废蜡纸盒的入口处显示e26在制版操作开始时，卸版传感器的光路被挡住e27滚筒上无印版显示并中断机器运行1、如果纸张传感器失灵2、在压力检测到传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a,收纸传感器1未检测到纸张，在下一滚筒位置a时，纸张传感器检测到纸张e31纸张上在每二进纸部分显示并中断机器运行1、如果纸张传感器失灵2、在压力检测传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a，收纸传感器1未检测到纸张，在下一个滚筒位置a时，纸张传感器检测到纸张e32纸张卡在收纸传感器附近显示并中断机器运行1、在压力检测传感器检测到压力盘时，收纸传感器1检测到纸张2、在收纸测传感器1检测到下一张纸时，收纸传感器2检测到纸张e33纸张卡在第一进部分显示并中断机器运行如果位置a传感器检测到位置a三遍面纸张传感仍未检测到纸张e34纸张卡在滚筒下部显示并中断机器运行在收纸传感器1在滚筒位置a处未检测到纸张，纸张传感器在下一个滚筒位置a未检测到纸张e36原稿输入故障显示并中断机器运行如果原稿对准传感器的动作块在原稿给纸电机接通后1.35秒内未打开e37原稿卡在入口处显示并中断机器运行如果原稿进入传感器在读数脉冲电机接通后630个脉冲内未检测到原稿e38原稿卡住或尺寸过大显示并中断机器运行如果原稿对准传感器的光路在读数脉冲电机接通后14173个脉冲（平台类机为14803个）脉冲后仍被挡住e48油墨瓶不匹配显示并中断机器运行在机器中装了不匹配的油墨瓶e50接上“印张/印版”计数器显示并中断或防止机器运行印数/印版计数器的接头掉了，或被取下e51在磁卡计数器中插入卡片显示并中断机器运行未在磁卡片计数器中插入卡片e52将滚筒推到位显示并中断机器运行滚筒到位开关的动作块未被压下e53将油墨瓶装到位显示并中断机器运行油墨瓶的动作块未被压下e54将印版前缘装在绿片下显示并中断机器运行印版检测传感器未检测到印版材料（反射光）e55关上前机罩显示并中断机器运行金属板未吸合到前机罩到位开关上e56关上输稿台显示并中断机器运行安全开关未被输稿台压下e57将废蜡纸盒装到位显示并中断机器运行废蜡纸设定开关的动作块未被压下e59关上自动送稿装置显示并中断机器运行自动送稿装置到位开关的动作块未被压下e60进纸盘紧急制动显示并中断机器运行进纸盘上部或下部的安全开关被激活e61滚筒尺寸错误显示并中断机器运行将错误尺寸的滚筒装到机器上。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

柯尼卡美能达复印机维修代码故障代码F10-1PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1内部过热：鼓外温度超过47度【TCSB（墨粉控制传感器板FM4机器冷却风扇】F23-1PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。

【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-3在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-4载体吸附力出错，初始充电期间检测密度块检测传感器的输出。

如果浓度表明载体吸附力有误，则出现此错误。

【HV（高压组件）/ PRDB（打印机驱动板）/ TDS（墨粉传感器）】F34-1TH1（定影温度传感器1）检测到异常温度，TH1持续0.4秒检测到温度保持在231度以上【TH1（定影温度传感器1）/ TH2（定影温度传感器2）/L2定影加热灯1/L3定影加热灯2/ PRDB（打印机驱动板）/DCPS（DC电源）解除故障：用25方式将DIPSW3-1设定为“0…后，关闭SW2（副电源开关）然后在接通，如果不进行此操作，接通电源后仞会重复此错误】F34-2 TH2（定影温度传感器1）检测到异常温度，TH2持续0.4秒检测到温度保持在231度以上【同F34-1的定义】F35-1TH1（定影温度传感器1）检测到异常低温，空转期间，如果主电机接通超过10秒，则出现此错误【同F34-1的定义】F35-2 TH1（定影温度传感器1）检测到异常低温，在空转或复印期间TH1连续10秒检测到温度低于165度【同F34-1的定义】F35-3TH1（定影温度传感器1）检测到异常低温（预热期间）如果L2（定影加热灯）点亮时TH1检测到温度低于170度【同F34-1的定义】F35-4 TH2（定影温度传感器2）检测到异常低温，在空转期间，如果L3（定影加热灯2）接通超过10秒，则出现此错误【同F34-1的定义】F35-5 TH1（定影温度传感器2）检测到异常低温，在空转或复印期间TH2连续10次检测到温度低于165度【同F34-1的定义】F35-6 TH2（定影温度传感器2）检测到异常低温（预热期间）如果L3（定影加热灯）点亮时TH2检测到温度低于170度【同F34-1的定义】F35-7定影加热器故障，打印状态时如果TH1（定影温度传感器1）检测的温度比10秒前获得的温度高10个数据读取，且这种状态持续0.2秒，则出现错误【同F34-1的定义】F35-8定影加热器故障，打印状态时如果TH2（定影温度传感器2）检测的温度比10秒前获得的温度高10个数据读取，且这种状态持续0.2秒，则出现错误【同F34-1的定义】首次进行“就绪”温度检测之后11秒内，TH1温度不能进行此检测，则出现错误【同F34-1的定义】F35-10 TH2（定影温度传感器2）接触不良，预热期间如果在TH1（定影温度传感器1）首次进行“就绪”温度检测之后11秒内，TH1温度不能进行此检测，则出现错误【同F34-1的定义】F36-1 TH1（定影温度传感器1）高温错误。

如果连续检测到TH1高温错误信号1秒以上，则出现错误【同F34-1的定义】F36-2TH1（定影温度传感器1）开路错误。

如果连续检测到TH1开路错误信号时，则出现错误【同F34-1的定义】F36-3 TH2（定影温度传感器2）高温错误。

如果连续检测到TH2高温错误信号1秒以上，则出现错误【同F34-1的定义】F36-4TH2（定影温度传感器2）开路错误。

如果连续检测到TH2开路错误信号时，则出现错误F40-1光学CPU通讯错误。

SRGA错误（接收数据奇偶效验不良）或传送超过100毫秒【SCDB（光学驱动板】F40-9光学CPU通讯错误。

SRGA错误（接收控制信号（SREQ/SACK）中的协议错误【SCDB（光学驱动板】F41-1M2（光学驱动电机）错误。

在暴光组件初始搜索或回程扫描期间如果PS14（光学原位传感器）在预定时间内不能接通，则出现错误【M2（光学驱动电机）SCDB（光学驱动板）】F43-1L1（暴光灯）错误。

如果连续500毫秒检测到L1错误信号，【L1暴光灯错误】F46-1激光驱动器错误。

由激光过流引起【激光二极管、LDB（激光驱动板、CB总控制板】F46-8激光器索引错误、AOD。

若索引周期不同于预定值，则出此错误【INDEX（索引传感器板/M5多面镜电机/CB（总控制板】F46-10AOC计数器溢出。

【ADB（A/B变换板）/L1暴光灯/INV1（暴光灯变换器）/暴光组件停止位置CB（总控制板）】F46-11 AGC错误，AOC计数器溢出。

【ADB（A/B变换板）/L1暴光灯/INV1（暴光灯变换器）/暴光组件停止位置CB（总控制板）】F49-2 LDB（激光器驱动板）连接错误。

【LDB（激光器驱动板）/ CB总控制板】F49-4 INDEX（索引传感器板）连接错误。

【INDEX（索引传感器板）/ CB总控制板】F49-6 ADB（A/B变换板）连接错误【ADB（A/B变换板）上的CCD/CB（总控制板）/线束】F51-4M3（显影电机）速度错误。

在100毫秒间隔内检测到5次EM检测信号【M3（显影电机）/ PRDB（打印机驱动板）】F51-5 M1（主电机）速度错误。

在100毫秒间隔内检测到5次EM检测信号【M1（主电机）/ PRDB（打印机驱动板）】F51-6M5（多面镜电机）速度错误。

开始运转5秒M5未锁定【M5（多面镜电机）/ PRDB（打印机驱动板）】F52-1 FM3（内部除湿风扇）错误。

在100毫秒间隔内检测到5次EM检测信号【FM3（内部除湿风扇）/PRDB（打印机驱动板）】F52-2 FM2（定影冷却风扇）错误。

在100毫秒间隔内检测到5次EM检测信号【FM2（定影冷却风扇）/PRDB（打印机驱动板）】F52-3 FM1（内部冷却风扇）错误。

在100毫秒间隔内检测到5次EM检测信号【FM1（内部冷却风扇）/PRDB（打印机驱动板）】F52-6 IP-421 CPU风扇异常【打印机控制器】F60-1 RADF通讯错误【DFCB（RADF控制板）/CB（总控制板）】F60-11 RADF快速只读ROM错误，检测到RADF快速只读ROM中检查和出错【DFCB（RADF控制板）】F67-3 RADF非易失存储器错误，读取或写入非易失存储器错误【DFCB（RADF控制板）/CB（总控制板）】F70-1 FNS通讯错误【DFCB（RADF控制板）/CB（总控制板）】F70-11 FNS快速只读ROM错误，检测到FNS快速只读ROM中检查和出错【FSCB（FS控制板）】F77-2 M706（纸盘升降电机）驱动错误【M706（纸盘升降电机）/ FSCB（FS控制板）/PS711（纸盘上限检测）】F77-3 M704（规纸电机（前）驱动错误【M704（规纸电机（前）/PS710（规纸板原位检测（前）/FSCB（FS控制板）】F77-4 M707（纸压力电机驱动）错误 M707开始转动后500毫秒内，未转动1圈【M707（纸压力电机）/ FSCB（FS控制板）】F77-5 M705（装订机移位电机驱动）错误。

开始移动10秒内装订机组件未达到PS708（装订机组件原位检测）处【FSCB（FS控制板）/M705（装订机移位电机/（装订机组件原位检测）】F77-11 装订反向错误。

M708（装订电机）反向驱动开始后500毫秒内，装订机未能检测到PS712（装订机组件原位检测信号）【FSCB（FS控制板）/ M708（装订电机）】F77-16 M703（规纸电机（后）驱动错误【M703（规纸电机（后）/PS709（规纸板原位检测（后）/FSCB（FS控制板）】F77-18 M709（冷却风扇电机）驱动错误。

操作开始10 秒检测到锁定状态【FSCB（FS控制板）】F80-1 主机非易失存储器错误。

检测到异常功能参数【CB（总控制板）上的PRMB（参数存储板）】F80-2 主机非易失存储器错误。

检测到存储的工厂数据中出错【CB（总控制板）上的PRMB（参数存储板）】F80-3 主机非易失存储器错误。

检测到异常功能参数及存储的工厂数据中出错【CB（总控制板）上的PRMB（参数存储板）】F80-4 主机非易失存储器错误。

不能调用功能参数【CB（总控制板）上的PRMB（参数存储板）】F80-5 主机非易失存储器错误。

不能调用存储的工厂数据【CB（总控制板）上的PRMB（参数存储板）】F81-1 图像控制快速只读ROM错误。

检测到CB的图像控制ROM检查错误【CB（总控制板）】F81-2 软件错误。

总控制和图像控制的软件设备类型不匹配【CB（总控制板）】F81-3 OEM兼容错误【CB（总控制板）】E-56-1 CB（总控制板）的系统控制与引擎控制部分之间的通讯错误。

接通SW2时（副电源开关）时若CB本能做出响应，则出此错误【CB（总控制板）引擎部分】E56-2 CB（总控制板）的系统控制与引擎控制部分之间的通讯错误。
