美能达复印机常见代码与解决办法

C0000 主电机传动故障C0001 主电机传动异常C0010 PC鼓驱动电机动作故障C0011 PC鼓驱动电机动作异常C004C 冷却风机转动故障C004E 电源冷却风机转动异常C0070 加粉电机转动故障C0071 加粉电机转动异常C0400 暴光灯故障C4100 暴光灯异常C0500 定影器故障C0510 异常低的定影温度C0520 异常高的定影温度C0600 扫描电机故障C0610 镜头电机故障C0620 反光镜电机故障C0E10 AE传感器电瓶故障C0F30 AIDC墨粉浓度传感器故障进入维修方式STOP 0 0 STOP 0XXX电气/图象调整手动方式最大暴光量电压调整按STOP 0 0 STOP 0 1 1 3，按等倍键选择灯电压设定方式，按复印键暴光灯亮，用无级变倍键调整灯电压为81V手动暴光方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 3 按变倍键改变数值，按增大键，图象变浅，按减小键，图象变深自动方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 5 按复印键，机器进行自动调整ATDC 传感器调整按STOP 0 0 STOP 0 1 1 8 按复印键，机器进行自动调整前沿定位调整〈等倍〉按STOP 0 0 STOP 0 1 按STOP按复印键，按4按复印键，按C键用数字键输入新值按复印键前沿定位调整〈放大〉200%按STOP 0 0 STOP 0 1 按STOP按复印键，按两次1键按复印键，按C键输入新值按复印键图象前端消边宽度调整按STOP 0 0 STOP 0 1 按STOP按复印键，按1.2和复印键，按C键输入新值按复印键出厂设置参数STOP 00 STOP 0 1 STOP START 按数字键输入代码0-13，START按C键清除旧数据，按数字键输入新数据，按START键存储，按还原键2次返回正常状态A0 镜头焦距设定标准=50 调整范围49-51A1 镜头1：1位置校正标准=50 调整范围42-57 每一数字=4个校正单位A2 反射镜1：1位置校正标准=50 调整范围42-57每一数字=8个校正单位A3 放大缩小长度比率调整标准=50 调整范围42-57每一数字=0。

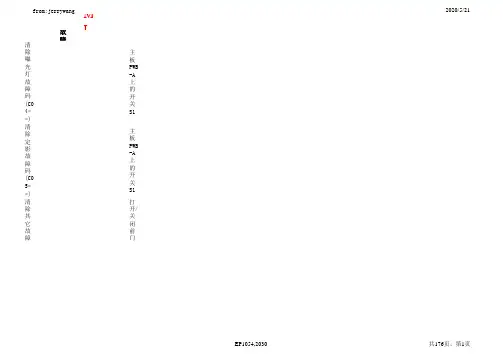

故障码清除法:清除曝光灯故障码(C04××)主板PWB-A上的开关S1清除定影故障码(C05××)主板PWB-A上的开关S1清除其它故障打开/关闭前门清除原稿尺寸检测故障关闭/打开电源开关；打开/关闭前门主板PWB-A上的复位点(PJ2)将PJ2上的两点连接打开电源,清除用关闭/打开电源开关仍不能清除的故障.主板PWB-A上的接地点TP1(GND)主板PWB-A上的内存清除点TP2(MEMORY)将MEMORY点与GND点连接打开电源,清除内存全部数据,返回到缺省值.主板PWB-A上的总清除点TP3(TOTAL)在电源开关ON条件下将TOTAL点与GND点连接超过1秒,清除电子计数器(不包括I/U计数器)C00表示：驱除系统C0000主电机ON故障主电机ON信号(PJ11A-14A)="0"后1秒,主电机锁住LOCK信号(PJ11A-13A)保持"H"达1.5秒C0001主电机异常ON主电机ON信号="1"后1秒,主电机锁住LOCK信号保持"L"达1.5秒C0010OPC鼓电机ON故障OPC鼓电机电机ON信号(PJ11A-12A)="0"后,鼓电机锁住信号(PJ11A-11A)保持"1"达1.0秒C0011OPC鼓电机异常ON OPC鼓电机电机ON信号="+24V"(电机OFF)后,鼓电机锁住信号保持"0"达5秒C004C光学冷却风扇ON故障光学冷却风扇(PJ20A-1)半速12V/全速24V故障C0070加粉电机M8 ON故障加粉电机ON信号(PJ5A-6)="0"后粉瓶原位传感器PC112输出信号(PJ17-2B)5秒内未变"H",变"H"后超过10秒仍未变"L",C0071加粉电机M8异常ON加粉电机ON信号="1"后2秒,粉瓶原位传感器PC112输出信号未变"L"注:每个复印循环检测粉浓度,取样TD传感器输出16次其中8次未达到目标值输出加粉信号,每个加粉信号加粉电机M8转1圈（5秒）加粉0.3～0.6克C04表示：曝光灯C0400曝光灯LA1 ON故障曝光灯LA1,ON(PJ14A-3)="0"和扫描开始后图象前沿信号(BASE)变低后,AE传感器输出电压(PJ9A-3)未达到4.3VC0410曝光灯LA1异常ON扫描原位传感器变低(原位),AE传感器输出电压≥3.9V达0.6秒扫描原位传感器保持高AE传感器输出电压≤3.9V达0.6秒C05表示：定影单元C0500定影辊予热故障电源开关S1,ON或打开/关闭前门上辊定影温度20秒未达到50度;达到50度,20秒未达到900度;达到50度20秒未达到150度;达到150度15秒未达到预热完成190度;离开节电模式后120秒未达到190度C0510定影辊温度变低予热完成后上辊(热敏电阻TH检测)温度降低到135度以下达1秒;节电时温度降低到80度以下达1秒C0520定影辊影温度过高予热完成后上辊(热敏电阻TH检测)温度超过230度以上达5秒C06表示：光学部分C0600扫描电机故障当电源ON后20秒,扫描灯架不在原位,原位传感器PJ17A-8B PC81未从高变低;扫描灯架由原位前进或返回扫描时,原位传感器PC81不能从低到高或从高到低C0610镜头移动故障镜头移动电机M6 ON(PJ16A-1B)后15秒,镜头原位传感器PC90(PJ22A-8)不能从高到低C0620第4反光镜移动故障第4反光镜移动电机M7 ON(PJ16A-2B)后3秒,第4反光镜原位传感器PC86(PJ2A-5)不能从低到高;M7 ON(PJ16A-2B)后10秒,不能从高到低不能从低到高C0F表示：传感器故障C0F10AE传感器输出故障AE传感器输出(PJ9A-3)故障C0F30自动墨粉浓度传感器(ATDC)当M1仍旧激励时,自动墨粉浓度传感器(ATDC)PJ10A-3输出电压保持在≤0.4V或≥4.6V连续达2秒E1TD传感器载体调整时未达到目标值E2新显影器(I/U单元)TD传感器调整时I/U保险丝(PJ11A-8)F4未烧断 (F4烧断"0")C0F02原稿尺寸检测板UN2原稿尺寸传感器故障C0FE2原稿尺寸传感器2故障PC113有故障C0FE4原稿尺寸传感器3故障PC115有故障C0FE6原稿尺寸传感器2,3故障PC113有故障PC115有故障C0FE8原稿尺寸传感器4故障PC114有故障C0FEA原稿尺寸传感器2,4故障PC113有故障PC114有故障C2FEC原稿尺寸传感器3,4故障PC115有故障PC114有故障C4FEE原稿尺寸传感器2,3,4故障PC113有故障PC115有故障PC114有故障C0FF0原稿尺寸传感器5故障PC116有故障C0FF2原稿尺寸传感器2,5故障PC113有故障PC116有故障C0FF4原稿尺寸传感器3,5故障PC115有故障PC116有故障C0FF6原稿尺寸传感器2,3,5故障PC113有故障PC115有故障PC116有故障C0FF8原稿尺寸传感器4,5故障PC114有故障PC116有故障C0FFA原稿尺寸传感器2,4,5故障PC113有故障PC114有故障PC116有故障C2FFC原稿尺寸传感器3,4,5故障PC115有故障PC114有故障PC116有故障C4FFE原稿尺寸传感器2,3,4,5故障PC113有故障PC115有故障PC114有故障PC116有故障C09表示：纸路复印机选购件:2×500张双纸盘工作台 PF-206仅2030机C0900第3纸盘向上移动故障第3纸盘提升电机M24 PJ10A-3开始正向旋转后10秒,第3纸盘上限传感器PC19 PJ8A-12B未遮光C0904第3纸盘升/降电机M24故障或,第3纸盘提升电机M24开始正向旋转第3纸盘提升电机脉冲传感器PC27检测到120脉冲后第3纸盘上限传感器PC19未遮光C0950第4纸盘向上移动故障第4纸盘提升电机M25 PJ10A-1开始正向旋转后10秒第4纸盘上限传感器PC23 PJ9A-2未遮光C0954第4纸盘升/降电机M25故障或,第4纸盘提升电机M25开始正向旋转,第4纸盘提升电机脉冲传感器PC28检测到120脉冲后第4纸盘上限传感器PC28未遮光复印机选购件:2×1.250张串级纸盘工作台PF-112仅2030机C0990主盘向上移动故障主(第3)纸盘提升电机M26 PJ10A-1开始提升后10秒纸盘上限传感器PC19 PJ8A-12B未遮光或,主(第3)纸盘提升电机M26开始提升纸盘无纸传感器PC20 PJ9A-2遮光后提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后,纸盘上限传感器PC19 PJ8A-12B未遮光C0991主盘向下移动故障主(第3)纸盘提升电机M26开始下降,纸盘提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后纸盘上限传感器PC19 PJ8A-12B仍旧遮光C0992主向下移动故障主(第3)纸盘提升电机M26开始下降后或,纸盘提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后纸盘下限位置传感器PC35未遮光主(第3)纸盘提升电机M26开始下降后纸盘在低位传感器PC2 PJ3A-3遮光后纸盘提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后纸盘下限位置传感器PC35未遮光C0993主盘向上移动故障主(第3)纸盘提升电机M26开始提升后,尽管纸盘提升电机脉冲传感器PC5检测到脉冲,纸盘下限位置传感器PC35光仍旧未透过(L)主(第3)纸盘提升电机M26开始提升后,尽管纸盘下限位置传感器PC35光未已透过(H),提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后纸盘下限位置传感器PC35未遮光C0994主盘升/降电机M26故障不管主(第3)纸盘升/降电机M26提升或下降纸盘提升电机脉冲传感器PC5检测不到脉冲C0996第3纸盘锁住释放故障第3纸盘锁住电磁铁SL41 PJ6A-2接通3次,纸盘未释放C0998移动纸盘纸输送故障移动纸盘纸输送电机M27开始输送纸之后移动纸盘返回位置传感器PC4 PJ3A-5未检测到n个脉冲或纸输送电机M27开始输送纸之后尽管纸输送电机M27脉冲传感器PC6 PJ9A-12检测到脉冲,纸盘返回位置传感器PC4未检测到n个脉冲.字母C:N=1,A4C:N=2C0999移动纸盘返回故障移动纸盘纸输送电机M27开始返回之后尽管纸输送电机M27脉冲传感器PC6 PJ9A-12检测到脉冲,移动纸盘返回位置传感器PC4未检测到脉冲C099A移动纸盘返回故障移动纸盘纸输送电机M27开始返回之后尽管电机M27脉冲传感器PC6 PJ9A-12检测到脉冲,纸盘原稿传感器PC3 PJ3A-4未遮光C099B移动纸盘纸输送故障移动纸盘纸输送电机M27开始输送纸之后尽管电机M27脉冲传感器PC6 PJ9A-12检测到脉冲,纸盘原稿传感器PC3 PJ3A-4未检测到脉冲C099C移动纸盘纸输送故障不管移动纸盘移动电机M27输送纸或返回,电机脉冲传感器PC6检测不到脉冲C099E移动纸盘移动门回缩故障移动纸盘移动门电机M28使门回缩时,移动纸盘移动门位置传感器PC34 PJ3A-7未遮光C099F移动纸盘移动门前进故障移动纸盘移动门电机M28使门前进时,移动纸盘移动门位置传感器PC34 PJ3A-7仍旧遮光C0F79主或移动盘纸空传感器当加纸后升起主(第3)纸盘,主(第3)纸盘无纸传感器PC20 PJ9A-2未遮光当主(第3)纸盘无纸时,PWB-E板上无纸传感器PC20 PJ9A-2仍旧遮光当移动纸盘上的纸垛移到主(第3)纸盘后,移动纸盘纸空传感器PC1 PJ9A-9仍旧遮光C0D表示：复印机选购件：50张纸双面单元工作台PF-6D/双面纸盘AD-11仅2030机C0D00双面侧边拍纸板原位传感器故障初始化时(电源开关ON,打开/关闭前门,双面纸盘拉出/推入)双面侧边拍纸板原位传感器PC9 未遮光C0D20双面后边拍纸板原位传感器故障初始化时(电源开关ON,打开/关闭前门,双面纸盘拉出/推入)双面闸门原位传感器PC8 被遮光时,一段时间后未被遮光;未被遮光时,一段时间后仍未被遮光,初始化时PC8 未被遮光时,一段时间后仍未被遮光.C0D50双面单元驱动电机ON故障双面驱动电机M31按ON后一段时间电机锁住信号为(H)C0D51双面单元驱动电机异常ON双面驱动电机M31按ON后一段时间电机锁住信号为(L)C0b表示:复印机选购件：10斗分页器S-106;10斗分页/装订器ST-104仅2030机C0B10装订纸夹移动故障10斗分页/装订器ST-104C0B11装订纸夹移动故障10斗分页/装订器ST-104C0B12装订纸夹移动故障10斗分页/装订器ST-104C0B13装订纸夹移动故障10斗分页/装订器ST-104C0B30拍纸电机故障(拍纸杆在10斗分页/装订器ST-104C0B31拍纸电机故障(拍纸杆在10斗分页/装订器ST-104C0B50装订电机故障10斗分页/装订器ST-104C0B51装订电机故障10斗分页/装订器ST-104C0B52装订电机故障10斗分页/装订器ST-104C0B60斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106C0B61斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106C0B62斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106C0B63斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106C0B64斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106卡纸或故障I/O口检查1,进入维修程序模式,按0键.进入面板显示模式2,键入7,复印数显示屏复印数显示屏(代码)d73,按纸尺寸选择键,选出要检查的元器件I/O口号再看手动嚗光浓度指示档的相应位指示的ON/OFF状态复印机主体卡纸或故障I/O口检查表注:倍率和复印数显示屏显示集成电路IC口和(IC)编号PF-6D/AD-11PF-6D/AD-11206206112112112112112112112112112112112112112PF-6D/AD-11 112206PF-6D/AD-11 112206PF-6D/AD-11 112206112206112206112206206206206206206206206112112112112PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11维修程序模式(共有10项)进入法：按面板左上角的计数器(Meter Count)键→停止键(S)→0键→0键→停止键(S)→0键→1键1功能(Function)测试模式2技术人员维修选择模式3改变固定倍率模式 (EP1054机没有此模式)4保养计数/各纸盒计数/选购件计数显示模式5各种尺寸复印纸复印张数显示模式6各纸盒/选购件卡纸计数器显示模式7各故障码故障计数器显示模式8消耗品部件计数器显示模式9纸盒纸尺寸设定模式(EP-1054机没有此模式)0面板显示模式功能(Function)测试模式进入法 进入维修程序模式,按1键功能(Function)测试模式表F1曝光灯ON或OFF自由运行曝光灯的ON或OFF由无级变倍键选择F1曝光灯ON自由运行曝光灯,消电灯,显影偏压和高压ON,进行搓纸,进纸,出纸运行按无级变倍键显示:On F1按无级变倍键显示:Off F1曝光灯OFF自由运行曝光灯,消电灯,显影偏压和高压Off,进行搓纸,进纸,出纸运行F2主充/转印高压ON30秒显示: - - - F2工厂调整输出电压用,不要动F3曝光灯电压调整 F31.曝光灯电压上限调整:1,将万用表接入曝光灯电压测试点2,按倍率1:1键(Full Size)选择曝光灯电压上限调整模式,按复印键 显示:L50(原先设定数) F33,按无级变倍键,使万用表显示的曝光灯电压=81V2.手动曝光灯最佳电压调整:1,按倍率1:1键(Full Size)选择手动曝光模式,曝光灯最佳电压调整 显示:50(原先设定数) F32,按无级变倍键,进行调整 调整范围:18～81F4分离高压ON显示: - - - F4工厂调整输出电压,不要动F5AE传感器自动调整显示: * * F5放5张A3白纸在稿台上,按复印键 显示:* * "00～FF" F5 按1:1键显示输出电压(输出=0～512)F6删边灯ON/OFF检测显示: 100 F6打开稿台盖板按复印键开始扫描前进,进行检测 显示100 F6F7原稿检测传感器检测显示: - - - F7关闭原稿盖板按复印键开始检测 显示 - - - F7 (EP1054没有此模式)F8载体调整 显示:* * F8将新载体瓶装入机內按复印键,载体自动进入显影仓,搅拌5分钟后自动检测墨粉浓度电平 显示:* * 增益"0～99"可按等倍(EP1050用纸尺寸键)键交替显示传感器传感器增益"0～99"或输出电压0～512(×10毫伏)注:机器安装新图象单元(I/U)时不必执行F8(装入载体打开电源开关后,机器会自动进行TD传感器调整,如果调整正常I/U计数器会自动复位,F4保险丝烧断)按等倍(EP1054按纸尺寸键)键交替显示传感器传感器增益"0～99"或输出电压0～512(×10毫伏).F9显影(I/U)部件检查显示: - - - F9(工厂用,显影(I/U)部件检查;最佳曝光缺纸调整)FA负载检测 显示: - - - FA(工厂用,扫描灯架;删边灯运行检查)利用数字键输入功能(Function)测试模式的 F1,F2,F3,…,如要更改数字可按"C"键. 例如:1,进入维修程序模式,按1键 显示100% F进入功能(Function)测试模式2,按"1"键显示On F1进入F1模式3,按"C"键显示100% F返回到功能(Function)测试模式4,按"2"键显示100% F2进入F2模式5,按"C"键显示100% F返回到功能(Function)测试模式6,按"3"键显示46% F3曝光灯,消电灯,显影偏压和高压Off,开始搓纸,进纸,出纸运行例如要进入功能(Function)测试模式的 F1: 曝光灯ON或OFF自由运行1,进入维修程序模式,按1键显示100% F2,按键1显示On F13,按复印键(正常工作模式复印)曝光灯,消电灯,显影偏压和高压ON,开始搓纸,进纸,出纸运行4,按停止键停止(正常工作模式复印)自由运行5,按无级变倍键选择曝光灯ON或OFF显示 Off F16,按复印键曝光灯,消电灯,显影偏压和高压Off,开始搓纸,进纸,出纸运行7,按停止键停止曝光灯,消电灯,显影偏压和高压Off的进纸自由运行8,按面板复位(Panel Reset)键2次退出功能测试模式返回正常工作模式技术人员维修选择模式进入法 1,进入维修程序模式,按2键注:按住停止键的同时按复印键可进行测试复印技术维修选择模式表C0插入式计数器计数模式选择0:按照每张出纸计数1:按每个副本计数注:EP-1050机无C1纸尺寸规格计数器0:不计数1:按A3计数2:按A3/B4计数3:按A3B4；FLS计数C2总印张计数器0:按复印循环计数1:按照纸尺寸和复印模式多次计数2：按照纸尺寸和复印模式多次计数C4维修呼叫(I/U)信号灯显示选择0:维修呼叫(I/U)信号灯不显示1:维修呼叫(I/U)信号灯显示C5保养计数模式选择0:保养计数器1:I/U计数达到"0"时仍可复印2:复印套件计数器(I/U)计数达到"0"时不能复印C6插入式计数器安装设定0:拔下插入式计数器仍可复印1:拔下插入式计数器不能复印EP-1054机无C7I/U计数60K张后停止复印设定0:不停止复印1:60K张后停止复印注:I/U计数器达到60K后或检测到无墨粉时停止复印C15TD浓度比低于3.5%停止复印设定0:不停止复印1:TD浓度比低于3.5%停止复印C20前沿消电增加(3毫米)模式0:前沿消电不增加1:前沿消电增加3毫米C21后沿消电增加(3毫米)模式0:后沿消电不增加1:后沿消电增加3毫米C23对位拱曲量数据调整范围:47(减小)←50→(增加)53,每步0.7毫米,缺省值=50标准,7毫米EP-1054机无C31单面原稿停止位置调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,0毫米EP-1054机无C32双面原稿停止位置调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,0毫米EP-1054机无C332合1原稿停止位置调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,1毫米EP-1054机无C342合1原稿间隔距离调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,2毫米EP-1054机无C37半自动进稿(SADF)模式原稿停止位置范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,3毫米EP-1054机无C38自动进稿(ADF)模式对位拱曲量调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,4毫米EP-1054机无C40原稿到副本类型选择0:所有原稿到副本的类型均可选择1:仅包括双面副本的类型可以选择EP-1054机无C90ATDC传感器粉浓度目标数据设定范围:48(5.0%)←50(6.0%)→53(7.5%)每步0.5%,缺省值=50(T/C比率6.0%)T/D比低于设定值，在复印了37张后T/D比的提升不能达到1%为粉用完状态，T/D比在≥4%粉用完状态取消例1，要进入技术维修选择模式的C0: 插入式计数器计数模式选择1,进入维修程序模式,按2键显示 C %进入技术维修选择模式2,按0键显示 C 0 %3,按复印键显示 C 0 %0显示当前设定值4,按清除键C显示 C 0 %清除当前设定值5,按1键（0:按每张出纸计数1:按每个副本计数）显示C15 %1键入新的设定值6,复印键将1存入内存显示 C %设置已完成7,按面板复位(Panel Reset)键2次显示100 %1退出技术维修选择模式返回正常工作模式例2，要进入技术维修选择模式的C15: TD传感器检测到粉浓度低于3.5%停止复印设定1,进入维修程序模式,按2键显示 C %进入技术维修选择模式2,按15键显示C15 %3,按复印键显示C15 %0显示当前设定值4,按清除键C显示C15 %5,按1键("0"不停止复印;"1"停止复印)显示C15 %1设定TD传感器检测到粉浓度低于2%停止复印6,复印键将1存入内存显示 C %设置已完成7,按面板复位(Panel Reset)键2次显示100 %1退出技术维修选择模式返回正常工作模式改变固定倍率模式(EP1054没有此模式)进入法进入维修程序模式,按3键用1:1键,无级变倍增加键,无级变倍减小键,选择倍率;按清除键"C"该倍率并键入新设定的倍率;按复印键将新设定的倍率存入内存;按面板复位键2次,返回正常工作模式保养计数器/纸盒计数器/选购件计数器显示模式进入法 进入维修程序模式,按4键显示计数器按纸尺寸键选择保养计数器/纸盒计数器/选购件计数器,被选的计数器相对应的指示灯点亮(保养计数器由I/U指示灯LED指示)该计数器的数据会在倍率和复印数显示屏上显示. 例如: 计数为:12345在倍率显示屏上显示123在复印数显示屏上显示45按面板复位键2次,返回正常工作模式清除计数器按纸尺寸键选择要清除的计数器,按清除键"C",清除该计数器(如果清除错了立刻按停止键取消该清除指令)保养周期(PM)计数器的设定:(递减式计数器)按纸尺寸键,使I/U指示灯点亮,显示保养周期计数器的计数,按清除键"C"并键入新的设定数,按复印键注:设定: 保养计数达到"0"时,维修呼叫I/U信号灯显示时仍可复印将保养计数模式 C5 被设定在:0(保养计数器)或1(复印套件计数器(I/U)计数达到"0"时仍可复印)将维修呼叫(I/U)信号灯显示模式C4 被设定在:1(显示维修呼叫(I/U)信号),计数达到"0"时保养呼叫I/U信号灯显示时仍可复印设定: I/U计数达到57.5K保养呼叫I/U信号灯闪亮,仍可复印;达到60K保养呼叫I/U信号灯长亮,停止复印将将保养计数模式 C5 被设定在:2(复印套件计数器(I/U)计数达到"0"时不能复印)将I/U计数达到60K张后停止复印模式C7设定在1(复印套件计数器I/U计数达到60K张后停止复印)将维修呼叫(I/U)信号灯显示模式C4 被设定在:1(维修呼叫I/U信号灯显示)各种尺寸复印纸复印张数显示模式进入法 进入维修程序模式,按5键按纸尺寸键依次,显示下例各种尺寸复印纸复印计数器的计数.(例:倍率和复印数显示屏上显示--- 42 132 97表示该计数器计数为4,213,297张)按纸尺寸键,显示出要清除的计数器,按清除键"C"清除该计数器(如果清除错了立刻按停止键取消该清除指令)按面板复位键2次,返回正常工作模式卡纸计数器显示模式进入法 进入维修程序模式,按6键按纸尺寸键,各纸盒及选购件的卡纸指示灯点亮,同时显示该复印计数器(例:倍率显示屏 123和复印数显示屏上显示J表示卡纸123次);按面板复位键2次,返回正常工作模式按纸尺寸键,显示出要清除的计数器,按清除键"C"清除该计数器(如果清除错了立刻按停止键取消该清除指令)故障计数器显示模式进入法 进入维修程序模式,按7键依次按纸尺寸键,依次显示故障计数器,全部故障计数器显示完复印机接受清除故障计数器指令.依次按纸尺寸键,显示出要清除的故障计数器按清除键清除该故障计数器.按纸尺寸键,显示出要清除的计数器,按清除键"C"清除该计数器(如果清除错了立刻按停止键取消该清除指令)00)消耗品计数器显示模式进入法进入维修程序模式,按8键依次按纸尺寸键,依次显示消耗品计数器,全部计数器显示完复印机接受清除消耗品计数器指令.依次按纸尺寸键,显示出要清除的计数器按清除键清除该计数器.按纸尺寸键,显示出要清除的计数器,按清除键"C"清除该计数器(如果清除错了立刻按停止键取消该清除指令)注:1,复印套件计数器(I/U)计数不能清除2,按了清除键后立即按停止键取消该计数器的清除3,当 F8 调整正常完成时,除定影器外的全部消耗品计数器自动清除纸尺寸设定模式(EP-1054没有此模式)进入法进入维修程序模式,按9键每次按纸尺寸选择键按照下例次序选择纸盒面板显示模式进入法进入维修程序模式,按0键调整(Adj)模式进入法进入维修程序模式,按停止键(S)→复印键。

柯尼卡美能达C203/253/353复印机常见错误故障代码介绍尼卡美能达C203/253/353 彩色复印机常见错误故障代码介绍C2164 感光鼓充电故障C2451 转印带更换错误C2551 青色硒鼓TCR传感器检测到碳粉浓度过低C2552青色硒鼓TCR传感器检测到碳粉浓度过高C2553品红色硒鼓TCR传感器检测到碳粉浓度过低C2554品红色硒鼓TCR传感器检测到碳粉浓度过高C2555黄色硒鼓TCR传感器检测到碳粉浓度过低C2556黄色硒鼓TCR传感器检测到碳粉浓度过高C2557黑色硒鼓TCR传感器检测到碳粉浓度过低C2558黑色硒鼓TCR传感器检测到碳粉浓度过高C2559青色硒鼓TCR传感器调整故障C255A品红色硒鼓TCR传感器调整故障C255B黄色硒鼓TCR传感器调整故障C255C黑色硒鼓TCR传感器调整故障C2651 青色IU硒鼓EEPROM即芯片检测故障C2652 品红色IU硒鼓EEPROM即芯片检测故障C2653 黄色IU硒鼓EEPROM即芯片检测故障C2654 黑色IU硒鼓EEPROM即芯片检测故障C2A01青色粉盒EEPROM即芯片检测故障C2A02品红色粉盒EEPROM即芯片检测故障C2A03黄色粉盒EEPROM即芯片检测故障C2A04黑色粉盒EEPROM即芯片检测故障C3101定影辊分离错误C3421 定影器加热故障C3423定影器加热故障C3461定影器重置故障C3721定影上棍异常高温C3723定影下棍异常高温C3821定影上棍异常低温C3823定影下棍异常低温C4151青色激光器多棱镜马达故障C4152品红色激光器多棱镜马达故障C4153黄色激光器多棱镜马达故障C4154黑色激光器多棱镜马达故障C4551青色激光器C4552品红色激光器C4553黄色激光器C4554黑色激光器。

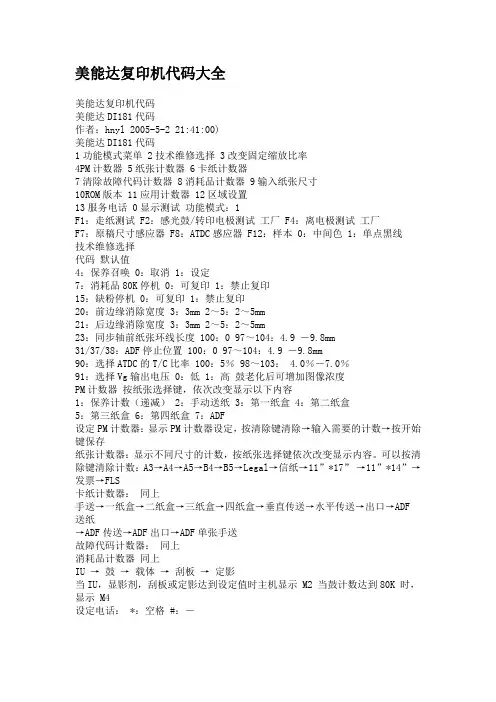

美能达复印机代码大全美能达复印机代码美能达DI181代码作者：hnyl 2005-5-2 21:41:00)美能达DI181代码1功能模式菜单 2技术维修选择 3改变固定缩放比率4PM计数器 5纸张计数器 6卡纸计数器7清除故障代码计数器 8消耗品计数器 9输入纸张尺寸10ROM版本 11应用计数器 12区域设置13服务电话 0显示测试功能模式：1F1：走纸测试 F2：感光鼓/转印电极测试工厂 F4：离电极测试工厂F7：原稿尺寸感应器 F8：ATDC感应器 F12：样本 0：中间色 1：单点黑线技术维修选择代码默认值4：保养召唤 0：取消 1：设定7：消耗品80K停机 0：可复印 1：禁止复印15：缺粉停机 0：可复印 1：禁止复印20：前边缘消除宽度 3：3mm 2～5：2～5mm21：后边缘消除宽度 3：3mm 2～5：2～5mm23：同步轴前纸张环线长度 100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置 100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率 100：5％ 98～103： 4.0％－7.0％91：选择Vg输出电压 0：低 1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减） 2：手动送纸 3：第一纸盒 4：第二纸盒5：第三纸盒 6：第四纸盒 7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。

可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF 送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示 M2 当鼓计数达到80K 时，显示 M4设定电话： *：空格 #：－美能达DI181代码作者：一只游虾 2004-12-12 22:29:00)美能达DI181代码美能达DI181代码1功能模式菜单 2技术维修选择 3改变固定缩放比率4PM计数器 5纸张计数器 6卡纸计数器7清除故障代码计数器 8消耗品计数器 9输入纸张尺寸10ROM版本 11应用计数器 12区域设置13服务电话 0显示测试功能模式：1F1：走纸测试 F2：感光鼓/转印电极测试工厂 F4：离电极测试工厂F7：原稿尺寸感应器 F8：ATDC感应器 F12：样本 0：中间色 1：单点黑线技术维修选择代码默认值4：保养召唤 0：取消 1：设定7：消耗品80K停机 0：可复印 1：禁止复印15：缺粉停机 0：可复印 1：禁止复印20：前边缘消除宽度 3：3mm 2～5：2～5mm21：后边缘消除宽度 3：3mm 2～5：2～5mm23：同步轴前纸张环线长度 100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置 100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率 100：5％ 98～103： 4.0％－7.0％91：选择Vg输出电压 0：低 1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减） 2：手动送纸 3：第一纸盒 4：第二纸盒5：第三纸盒 6：第四纸盒 7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。

美能达系列复印机故障解决大全美能达1054（2030、1050、1080、1052、1080、1085、2010）系列复印机故障处理方法现象：C0F30原因：ATDC感应器损坏解决方案：出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND之间）。

如无输出，检查ATDC传感器和主板间的线束连接。

如有信号输出（PJ10A-3与GND之间的电压处于DC0。

5V和DC4。

5V之间)，可以判定PWB-A损坏。

经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。

更换ATDC 传感器。

现象：操作面板不显示，加粉功能失效原因：与主板连接的IC2A（1176-6601-02）失效解决方案：出现该故障时，应先对机器进行“记忆清除”（短路）操作。

如不能排除，再检查面板与电源板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。

在上述情况正常的情况下，检查（更换）IC2A 芯片，更换IC2A后故障排除。

现象：出故障代码C0000原因：显影器及感光鼓驱动电机M2损坏。

解决方案：C0000代码表示主马达M2转动故障。

应查看按下复印键时，M2是否转动。

如转动，检查与M2马达相关传动部分是否存在过载情况。

如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。

如否应检查PWB-A。

通过按下复印键检查PWB-A 上的PJ11A-13A和GND间的电压是否保持DC5V。

如是应检查主电机M2。

经检查发现驱动电极M2损坏，更换该马达后故障排除。

现象：出故障代码C0010原因：显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。

解决方案：开关前门消除代码，按下复印键查看驱动马达M1是否转动。

如转动，应检查相关传动齿轮、轴承及轴套。

美能达复印机错误代码及解决方法美能达系列复印机故障解决大全美能达1054（2030、1050、1080、1052、1080、1085、2010）系列复印机故障处理方法1.现象： C0F30原因： ATDC感应器损坏解决方案：出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND之间）。

如无输出，检查ATDC传感器和主板间的线束连接。

如有信号输出（PJ10A-3与GND之间的电压处于DC0。

5V和 DC4。

5V之间)，可以判定PWB-A损坏。

经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。

更换ATDC传感器。

2.现象：操作面板不显示，加粉功能失效原因：与主板连接的IC2A（1176-6601-02）失效解决方案：出现该故障时，应先对机器进行“记忆清除”（短路）操作。

如不能排除，再检查面板与电源板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。

在上述情况正常的情况下，检查（更换）IC2A芯片，更换IC2A后故障排除。

3.现象：出故障代码C0000原因：显影器及感光鼓驱动电机M2损坏。

解决方案：C0000代码表示主马达M2转动故障。

应查看按下复印键时，M2是否转动。

如转动，检查与M2马达相关传动部分是否存在过载情况。

如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。

如否应检查PWB-A。

通过按下复印键检查PWB-A上的 PJ11A-13A和GND间的电压是否保持DC5V。

如是应检查主电机M2。

经检查发现驱动电极M2损坏，更换该马达后故障排除4.现象：出故障代码C0010原因：显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。

解决方案：开关前门消除代码，按下复印键查看驱动马达M1是否转动。

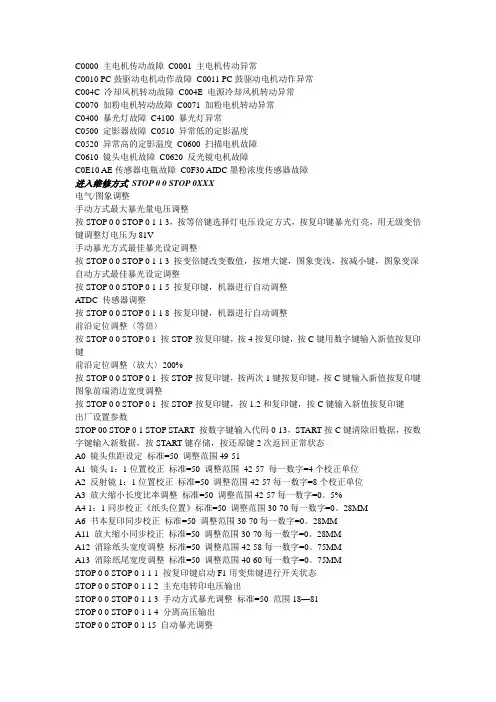

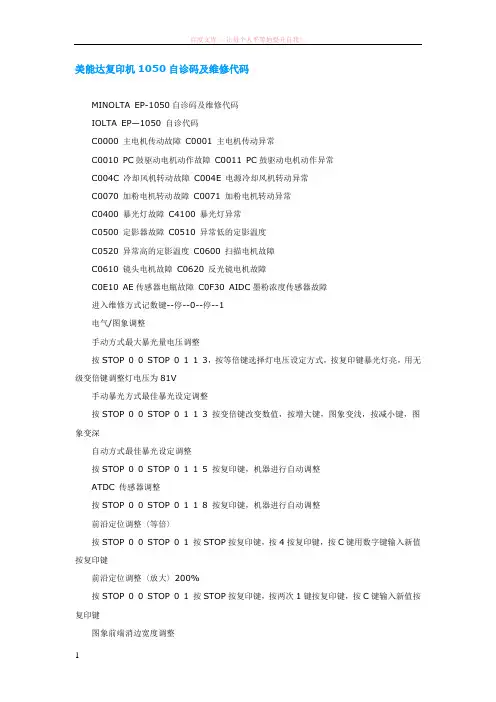

美能达复印机1050自诊码及维修代码MINOLTA EP-1050自诊码及维修代码IOLTA EP—1050 自诊代码C0000 主电机传动故障C0001 主电机传动异常C0010 PC鼓驱动电机动作故障C0011 PC鼓驱动电机动作异常C004C 冷却风机转动故障C004E 电源冷却风机转动异常C0070 加粉电机转动故障C0071 加粉电机转动异常C0400 暴光灯故障C4100 暴光灯异常C0500 定影器故障C0510 异常低的定影温度C0520 异常高的定影温度C0600 扫描电机故障C0610 镜头电机故障C0620 反光镜电机故障C0E10 AE传感器电瓶故障C0F30 AIDC墨粉浓度传感器故障进入维修方式记数键--停--0--停--1电气/图象调整手动方式最大暴光量电压调整按STOP 0 0 STOP 0 1 1 3，按等倍键选择灯电压设定方式，按复印键暴光灯亮，用无级变倍键调整灯电压为81V手动暴光方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 3 按变倍键改变数值，按增大键，图象变浅，按减小键，图象变深自动方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 5 按复印键，机器进行自动调整ATDC 传感器调整按STOP 0 0 STOP 0 1 1 8 按复印键，机器进行自动调整前沿定位调整〈等倍〉按STOP 0 0 STOP 0 1 按STOP按复印键，按4按复印键，按C键用数字键输入新值按复印键前沿定位调整〈放大〉200%按STOP 0 0 STOP 0 1 按STOP按复印键，按两次1键按复印键，按C键输入新值按复印键图象前端消边宽度调整按STOP 0 0 STOP 0 1 按STOP按复印键，按1.2和复印键，按C键输入新值按复印键出厂设置参数STOP 00 STOP 0 1 STOP START 按数字键输入代码0-13，START按C键清除旧数据，按数字键输入新数据，按START键存储，按还原键2次返回正常状态A0 镜头焦距设定标准=50 调整范围49-51A1 镜头1：1位置校正标准=50 调整范围42-57 每一数字=4个校正单位A2 反射镜1：1位置校正标准=50 调整范围42-57每一数字=8个校正单位A3 放大缩小长度比率调整标准=50 调整范围42-57每一数字=0。

柯尼卡美能达C250/252/300/352彩色复印机常见代码C3451,定影加热辊预热故障C3452,定影压力辊加热故障C3851,加热辊异常低温C3852,压力辊异常低温C3751,加热辊异常高温C3752,压力辊异常高温C2551,青色TCR感应器检测到异常低的碳粉浓度C2552,青色TCR感应器检测到异常高的碳粉浓度C2553,红色TCR感应器检测到异常低的碳粉浓度C2554,红色TCR感应器检测到异常高的碳粉浓度C2555,黄色TCR感应器检测到异常低的碳粉浓度C2556,黄色TCR感应器检测到异常高的碳粉浓度C2557,黑色TCR感应器检测到异常低的碳粉浓度C2558,黑色TCR感应器检测到异常高的碳粉浓度C2559,青色TCR感应器调整故障C255A红色TCR感应器调整故障C255B黄色TCR感应器调整故障C255C黑色TCR感应器调整故障C2451,新转印清洁器复位故障C3461新定影部件复位故障C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2654,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2A01.青色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A02,红色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A03,黄色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A04,黑色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROM二：柯尼卡美能达C350/450彩色复印机的一些常见故障代码以下我将这些机器的常见故障代码列出来供大家参考C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500, 定影加热辊预热故障C0501, 定影压力辊加热故障C0510, 加热辊异常低温C0511, 压力辊异常低温C0520, 加热辊异常高温C0521, 压力辊异常高温C0F30, 青色ATDC感应器检测到异常低的碳粉浓度C0F31, 青色ATDC感应器检测到异常高的碳粉浓度C0F32, 红色ATDC感应器检测到异常低的碳粉浓度C0F33, 红色ATDC感应器检测到异常高的碳粉浓度C0F34, 黄色ATDC感应器检测到异常低的碳粉浓度C0F35, 黄色ATDC感应器检测到异常高的碳粉浓度C0F36, 黑色ATDC感应器检测到异常低的碳粉浓度C0F37, 黑色ATDC 感应器检测到异常高的碳粉浓度C0F3A, 青色ATDC 感应器调整故障C0F3B ，红色ATDC 感应器调整故障C0F3C ，黄色ATDC 感应器调整故障C0F3D ，黑色ATDC 感应器调整故障C13C8, 新转印清洁器复位故障C13CA ，新定影部件复位故障C13D1. 青色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D2, 红色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D3, 黄色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM 柯尼卡美能达bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码 项目 说明 等级C001 LCT 通讯失败 B C0202 纸盒1升降故障 即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

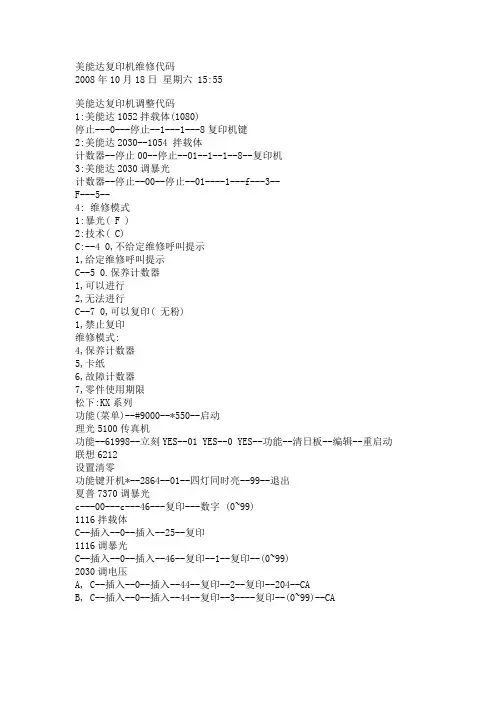

美能达复印机维修代码2008年10月18日星期六 15:55美能达复印机调整代码1:美能达1052拌载体(1080)停止---0---停止--1---1---8复印机键2:美能达2030--1054 拌载体计数器--停止00--停止--01--1--1--8--复印机3:美能达2030调暴光计数器--停止--00--停止--01----1---f---3--F---5--4: 维修模式1:暴光( F )2:技术( C)C:--4 0,不给定维修呼叫提示1,给定维修呼叫提示C--5 0.保养计数器1,可以进行2,无法进行C--7 0,可以复印( 无粉)1,禁止复印维修模式:4,保养计数器5,卡纸6,故障计数器7,零件使用期限松下:KX系列功能(菜单)--#9000--*550--启动理光5100传真机功能--61998--立刻YES--01 YES--0 YES--功能--清日板--编辑--重启动联想6212设置清零功能键开机*--2864--01--四灯同时亮--99--退出夏普7370调暴光c---00---c---46---复印---数字 (0~99)1116拌载体C--插入--0--插入--25--复印1116调暴光C--插入--0--插入--46--复印--1--复印--(0~99)2030调电压A, C--插入--0--插入--44--复印--2--复印--204--CAB, C--插入--0--插入--44--复印--3----复印--(0~99)--CA美能达3170复印机维修代码检测说明F1：过纸检测，无须预热结束就可以进行，复印机计数装置不工作（按下clear/stop可停止）；F2：充电高压输出调整（工厂设定），不要调整（运行30秒，或按clear/stop 中断）；F3：手动方式下曝光灯电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）F5：AE传感器基准电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）；F6：工厂设定（扫描动作结束）F8 ·ATDC传感器调整显影装置工作，显影器搅动（运行5分钟，或按clear/stop中断）F9：工厂设定（运行30秒，或按clear/stop停止）调整方式：4-1. 调整（1）说明（光学系统的调整）A--0 设定镜头焦距（确定镜头焦距的变动值）A--1 调整镜头等倍位置（调整镜头原始与等倍位置距离）A--2 调整反射镜等被位置（调整反射镜原始位置与等倍位置距离）A--3 调整纵向倍率（通过调整扫描速度来调整）A--4 等倍纸头位置调整（在等倍方式调整纸头位置）A--5 放大图象纸头位置调整（在放大方式200%调整像的纸头）4-2. 调整（2）说明（调整黑/彩色复印的重叠宽度）B--2 调整黑色/彩色重叠部分（黑显影器）（调整彩色—>黑色重叠部分的宽度）B--3 调整黑色/彩色重叠部分（彩色显影器）（调整黑色—>彩色重叠部分的宽度）选择方式：5-1. 选择说明C--0 自动复位（选择是否自动复位功能）C--1 PC 鼓干燥（开机后，选择复印机是否自动进入鼓干燥方式）C--3 尺寸显示（记录选择纸张的尺寸大小）C--4 总计数器（以复印过程计数或以纸张尺寸大小计数）C--6 消除边框（选择是否消除边框）C--7 设定ATDC控制量（设定ATDC达何种量）C--8 设定ATDC控制量（设定ATDC达何种量）C--9 -------（工厂设定）5-2.选择方式及其设定选择代码确定后，可通过如下相关值今昔功能所需要的设定：a）代码NO.C—0（自动复位）0 建立自动复位功能 1 取消自动复位功能*如果设定相关值为“0”：通常，在10分钟内为装纸的情况下，1分钟内就自动复位b）代码NO.C—1（鼓干燥）0 开机后，复印机不能自动进入鼓干燥1 开机后，复印机自动进入鼓干燥方式*如果设定相关值为“1”：复印机在预热完成之后，还要运转3分钟c）代码NO.C—3（尺寸显示）0 不能记录 1 A3 2、3 A3、A4 4 A6d）代码NO.C—4（总计数器）0 按复印过程计数（每复印1张就记录一次） 1 按复印纸尺寸计数（A3记2次，其他记1次）e）代码NO.C—6（消除边框）0 不能消除 1 图象大约3mm边框消除f）代码NO.C—7（ATDC黑色控制量）0 相当于T/C 4.5% 1 相当于T/C 5% 2 相当于T/C 5.5% 3 相当于T/C 6% 4 相当于T/C 6.5% 5 相当于T/C 7% 6 相当于T/C 7.5% 7 相当于T/C 8%f）代码NO.C—8（ATDC彩色控制量）与C—7同故障代码表：C1 负压风机失灵·负压风机应告诉运转，若连续10秒停止不动，边会被检测到C4 曝光灯失灵·曝光灯在接通时却保持断开状态10秒，或应断开时而持续接通10秒，均会检测到C5 预热故障·在主开关接通后60秒内，定影温度达不到100摄氏度·在电源开关接通120秒之内，定影温度到达100摄氏度，热辊温度达不到185摄氏度C6 光学系统失灵·在200毫秒内，SCP没能收到从CPU来的M1B信号·初始程序后11.32秒内，扫描车不在原位，而扫描车原位探测器PC4不能进入低电平·予扫描时，镜头往缩小方向移动后7.38秒，而镜头原位探测器PC5不能进入高电平；或在予扫描后，镜头移动到等倍位置7.38秒，而PC5还不能进入低电平。

美能达1054（2030、1050、1080、1052、1080、1085、2010）系列复印机故障处理方法现象——C0F30 <BR>原因：ATDC感应器损坏<BR>解决方案：出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC主板</A>上PJ10A-3与GND之间）。

如无输出，检查ATDC 传感器和主板间的线束连接。

如有信号输出（PJ10A-3与GND之间的电压处于DC0。

5V和DC4。

5V之间)，可以判定PWB-A损坏。

经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。

更换ATDC传感现象——操作面板不显示，加粉功能失效<BR>原因：与主板连接的IC2A（1176-6601-02）失效解决方案：出现该故障时，应先对机器进行“记忆清除”（短路）操作。

如不能排除，再检查面板与电源</A>板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。

在上述情况正常的情况下，检查（更换）IC2A芯片，更换IC2A后故障排除。

现象——出故障代码C0000 <BR>原因：显影器及感光鼓驱动电机M2损坏。

<BR>解决方案：C0000代码表示主马达M2转动故障。

应查看按下复印键时，M2是否转动。

如转动，检查与M2马达相关传动部分是否存在过载情况。

如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。

如否应检查PWB-A。

通过按下复印键检查PWB-A上的PJ11A-13A和GND间的电压是否保持DC5V。

如是应检查主电机M2。

经检查发现驱动电极M2损坏，更换该马达后故障排除。

</DIV>现象——出故障代码C0010 <BR>原因：显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。

柯尼卡美能达C281C221C221S维修代码柯尼卡美能达C281、C221、C221S代码2414
原因：安装⿊⾊新显影器后，没有⾃动清除寿命计数器计数
处理：1.打开/关闭前门或右门。

2.重新安装⿊⾊显影器。

3.检查⿊⾊显影器的连接线。

4.更换前侧中继电路板（FREYB)。

5.更换PRCB板。

柯尼卡美能达C281、C221、C221S代码4501
原因：激光器故障
处理：1.检查激光器连线。

2.更换激光器单元。

3.更换前侧线路板。

4.更换控制板。

柯尼卡美能达C281、C221、C221S代码2253、2254
原因：PC感光⿎马达转动异常
处理：1.检查感光⿎转动是否正常。

2.检查感光⿎马达是否损坏。

3.PRCB板损坏。

柯尼卡美能达C281、C221、C221S代码0202
原因：第⼀纸盒卡纸
处理：1.拉出第⼀纸盒，看是否有纸张卡住升纸电机。

2.第⼀纸盒升纸电机损坏，更换升纸电机。

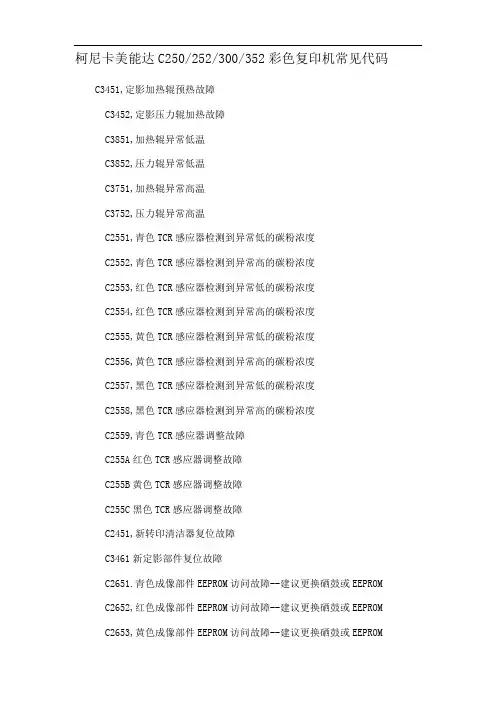

柯尼卡美能达C250/252/300/352彩色复印机常见代码 C3451,定影加热辊预热故障 C3452,定影压力辊加热故障
C3851,加热辊异常低温
C3852,压力辊异常低温
C3751,加热辊异常高温
C3752,压力辊异常高温
C2551,青色TCR感应器检测到异常低的碳粉浓度
C2552,青色TCR感应器检测到异常高的碳粉浓度
C2553,红色TCR感应器检测到异常低的碳粉浓度
C2554,红色TCR感应器检测到异常高的碳粉浓度
C2555,黄色TCR感应器检测到异常低的碳粉浓度
C2556,黄色TCR感应器检测到异常高的碳粉浓度
C2557,黑色TCR感应器检测到异常低的碳粉浓度
C2558,黑色TCR感应器检测到异常高的碳粉浓度
C2559,青色TCR感应器调整故障
C255A红色TCR感应器调整故障
C255B黄色TCR感应器调整故障
C255C黑色TCR感应器调整故障
C2451,新转印清洁器复位故障
C3461新定影部件复位故障
C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2654,黑色成像部件EEPROM访问故障--建议
更换硒鼓或EEPROM。

美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障&#8226; 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）&#8226; 具体内容请参考选购件维修手册(AFR-19)。

C0045 定影冷却风扇马达故障&#8226; 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。

C004E 电源冷却风扇马达故障&#8226; 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0070 主加粉马达故障&#8226; 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

&#8226; 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常&#8226; 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当&#8226; 对维修模式中“调整”的“模式设置”设置不正确。

C0500 预热故障&#8226; 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011&#8226; 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

&#8226; 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

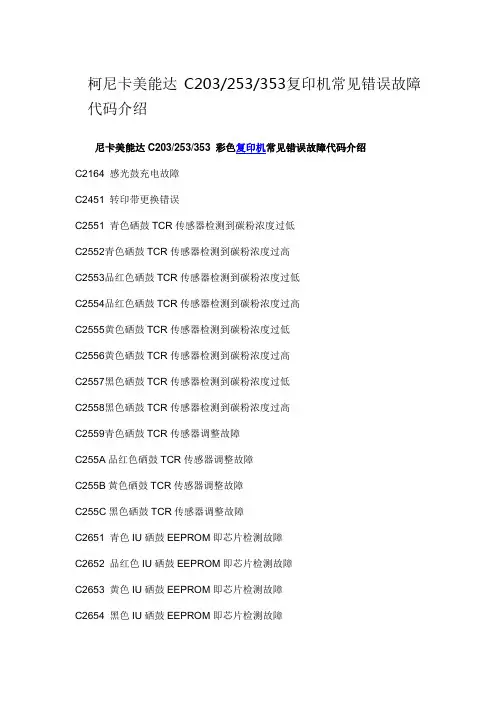

柯尼卡美能达C203/253/353复印机常见错误故障代码介绍
尼卡美能达C203/253/353 彩色复印机常见错误故障代码介绍C2164 感光鼓充电故障
C2451 转印带更换错误
C2551 青色硒鼓TCR传感器检测到碳粉浓度过低
C2552青色硒鼓TCR传感器检测到碳粉浓度过高
C2553品红色硒鼓TCR传感器检测到碳粉浓度过低
C2554品红色硒鼓TCR传感器检测到碳粉浓度过高
C2555黄色硒鼓TCR传感器检测到碳粉浓度过低
C2556黄色硒鼓TCR传感器检测到碳粉浓度过高
C2557黑色硒鼓TCR传感器检测到碳粉浓度过低
C2558黑色硒鼓TCR传感器检测到碳粉浓度过高
C2559青色硒鼓TCR传感器调整故障
C255A品红色硒鼓TCR传感器调整故障
C255B黄色硒鼓TCR传感器调整故障
C255C黑色硒鼓TCR传感器调整故障
C2651 青色IU硒鼓EEPROM即芯片检测故障
C2652 品红色IU硒鼓EEPROM即芯片检测故障
C2653 黄色IU硒鼓EEPROM即芯片检测故障
C2654 黑色IU硒鼓EEPROM即芯片检测故障。

引用gfgb8 的美能达复印机错误代码C0501 解读：定影温度异常低。

解决：按“停止”键，开机。

可清除。

另附：美能达复印机维修代码美能达复印机调整代码1:美能达1052拌载体(1080)停止---0---停止--1---1---8复印机键2:美能达2030--1054 拌载体计数器--停止00--停止--01--1--1--8--复印机3:美能达2030调暴光计数器--停止--00--停止--01----1---f---3--F---5--4: 维修模式1:暴光( F )2:技术( C)C:--4 0,不给定维修呼叫提示1,给定维修呼叫提示C--5 0.保养计数器1,可以进行2,无法进行C--7 0,可以复印( 无粉)1,禁止复印维修模式:4,保养计数器5,卡纸6,故障计数器7,零件使用期限松下:KX系列功能(菜单)--#9000--*550--启动理光5100传真机功能--61998--立刻YES--01 YES--0 YES--功能--清日板--编辑--重启动联想6212设置清零功能键开机*--2864--01--四灯同时亮--99--退出夏普7370调暴光c---00---c---46---复印---数字(0~99)1116拌载体C--插入--0--插入--25--复印1116调暴光C--插入--0--插入--46--复印--1--复印--(0~99)2030调电压A, C--插入--0--插入--44--复印--2--复印--204--CAB, C--插入--0--插入--44--复印--3----复印--(0~99)--CA美能达3170复印机维修代码检测说明F1：过纸检测，无须预热结束就可以进行，复印机计数装置不工作（按下clear/stop可停止）；F2：充电高压输出调整（工厂设定），不要调整（运行30秒，或按clear/stop中断）；F3：手动方式下曝光灯电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）F5：AE传感器基准电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）；F6：工厂设定（扫描动作结束）F8 ·ATDC传感器调整显影装置工作，显影器搅动（运行5分钟，或按clear/stop中断）F9：工厂设定（运行30秒，或按clear/stop停止）调整方式：4-1. 调整（1）说明（光学系统的调整）A--0 设定镜头焦距（确定镜头焦距的变动值）A--1 调整镜头等倍位置（调整镜头原始与等倍位置距离）A--2 调整反射镜等被位置（调整反射镜原始位置与等倍位置距离）A--3 调整纵向倍率（通过调整扫描速度来调整）A--4 等倍纸头位置调整（在等倍方式调整纸头位置）A--5 放大图象纸头位置调整（在放大方式200%调整像的纸头）4-2. 调整（2）说明（调整黑/彩色复印的重叠宽度）B--2 调整黑色/彩色重叠部分（黑显影器）（调整彩色—>黑色重叠部分的宽度）B--3 调整黑色/彩色重叠部分（彩色显影器）（调整黑色—>彩色重叠部分的宽度）选择方式：5-1. 选择说明C--0 自动复位（选择是否自动复位功能）C--1 PC鼓干燥（开机后，选择复印机是否自动进入鼓干燥方式）C--3 尺寸显示（记录选择纸张的尺寸大小）C--4 总计数器（以复印过程计数或以纸张尺寸大小计数）C--6 消除边框（选择是否消除边框）C--7 设定ATDC控制量（设定ATDC达何种量）C--8 设定ATDC控制量（设定ATDC达何种量）C--9 -------（工厂设定）5-2.选择方式及其设定选择代码确定后，可通过如下相关值今昔功能所需要的设定：a）代码NO.C—0（自动复位）0 建立自动复位功能1 取消自动复位功能*如果设定相关值为“0”：通常，在10分钟内为装纸的情况下，1分钟内就自动复位b）代码NO.C—1（鼓干燥）0 开机后，复印机不能自动进入鼓干燥 1 开机后，复印机自动进入鼓干燥方式*如果设定相关值为“1”：复印机在预热完成之后，还要运转3分钟c）代码NO.C—3（尺寸显示）0 不能记录 1 A3 2、3 A3、A4 4 A6d）代码NO.C—4（总计数器）0 按复印过程计数（每复印1张就记录一次） 1 按复印纸尺寸计数（A3记2次，其他记1次）e）代码NO.C—6（消除边框）0 不能消除 1 图象大约3mm边框消除f）代码NO.C—7（ATDC黑色控制量）0 相当于T/C 4.5% 1 相当于T/C 5% 2 相当于T/C 5.5% 3 相当于T/C 6% 4 相当于T/C 6.5% 5 相当于T/C 7% 6 相当于T/C 7.5% 7 相当于T/C 8%f）代码NO.C—8（ATDC彩色控制量）与C—7同故障代码表：C1 负压风机失灵·负压风机应告诉运转，若连续10秒停止不动，边会被检测到C4 曝光灯失灵·曝光灯在接通时却保持断开状态10秒，或应断开时而持续接通10秒，均会检测到C5 预热故障·在主开关接通后60秒内，定影温度达不到100摄氏度·在电源开关接通120秒之内，定影温度到达100摄氏度，热辊温度达不到185摄氏度C6 光学系统失灵·在200毫秒内，SCP没能收到从CPU来的M1B信号·初始程序后11.32秒内，扫描车不在原位，而扫描车原位探测器PC4不能进入低电平·予扫描时，镜头往缩小方向移动后7.38秒，而镜头原位探测器PC5不能进入高电平；或在予扫描后，镜头移动到等倍位置7.38秒，而PC5还不能进入低电平。

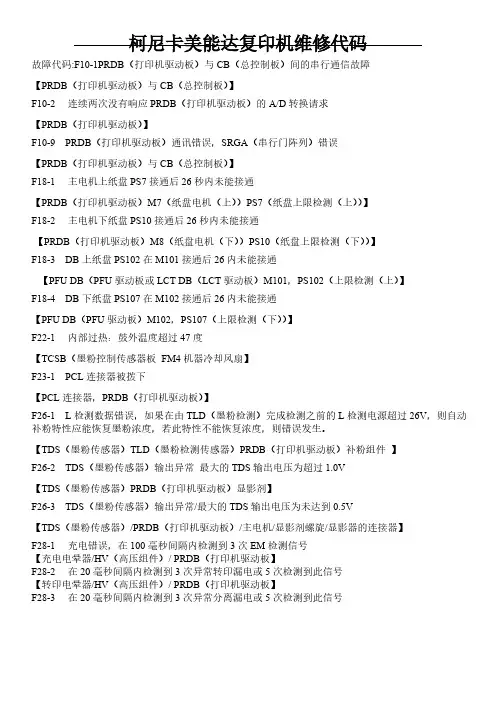

柯尼卡美能达复印机维修代码故障代码:F10-1PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1 主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1 内部过热：鼓外温度超过47度【TCSB（墨粉控制传感器板FM4机器冷却风扇】F23-1 PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。

【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2 TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-4 载体吸附力出错，初始充电期间检测密度块检测传感器的输出。
