换路定则

电路的暂态分析电路的暂态分析是对电路从一个稳定状态变化到另一个稳定状态时中间经受的过渡状态的分析。

电路中产生暂态过程的缘由是由于电路的接通、断开、短路、电路参数转变等——即换路时，储能元件的能量不能跃变而产生的。

(1)换路定则与电压、电流初始值的确定换路定则用来确定暂态过程中电压、电流的初始值，其理论依据是能量不能跃变。

在换路瞬间储能元件的能量不能跃变，即电感元件的储能不能跃变电容元件的储能不能跃变否则将使功率达到无穷大设t=0为换路瞬间，而以t=0–表示换路前的终了瞬间，t=0+表示换路后的初始瞬间。

则换路定则用公式表示为：电压与电流初始值的确定* 作出t=0–的等效电路，在此电路中，求出和。

* 由换路定则得到和。

* 作出t=0+的等效电路换路前，若储能元件没有储能，则在t=0+的等效电路中，可将电容短路，而将电感元件开路；若储能元件储有能量，则在t=0+的等效电路中，电容可用电压为的抱负电压源代替，电感元件则可用电流为的抱负电流源代替。

*在t=0+的等效电路中，求出待求电压和电流的初始值。

(2)RC电路的响应在t=0时将开关S合到1的位置依据KVL，t≥0 时电路的微分方程为设换路前电容元件已有储能，即，解上述微分方程，得t=RC单位是秒，所以称它为RC电路的时间常数。

这种由外加激励和初始储能共同作用引起的响应，称为RC 电路的全响应。

若换路前电容元件没有储能，即，则初始储能为零，由外加电源产生的响应，称为RC电路的零状态响应。

uC随时间变化曲线时间常数t=RC，当t=t时，uC= 63.2%UuC由初始值零按指数规律向稳态值增长，电路中其他各量要详细分析才能确定。

若在t=0 时将开关S由1合到2的位置，如下图。

这时电路中外加激励为零，电路的响应由电容的初始储能引起的，故常称为RC 电路的零输入响应。

电容两端的电压uC由初始值U0向稳态值零衰减，这是电容的放电过程，其随时间变化表达式为在零输入响应电路中各电量均由初始值按指数规律向稳态值零衰减。

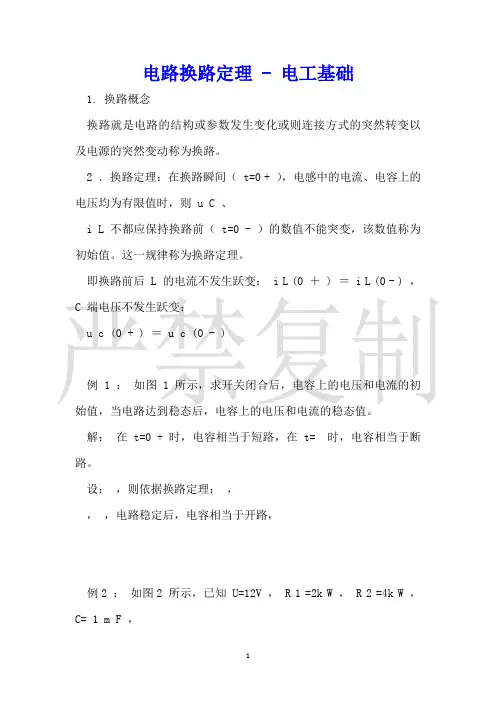

电路换路定理 - 电工基础1. 换路概念换路就是电路的结构或参数发生变化或则连接方式的突然转变以及电源的突然变动称为换路。

2 ．换路定理：在换路瞬间（ t=0 + ），电感中的电流、电容上的电压均为有限值时，则 u C 、i L 不都应保持换路前（ t=0 - ）的数值不能突变，该数值称为初始值。

这一规律称为换路定理。

即换路前后 L 的电流不发生跃变： i L (0 ＋ ) ＝ i L (0 - ) ，C 端电压不发生跃变：u c (0 + ) ＝ u c (0 - )例 1 ：如图1 所示，求开关闭合后，电容上的电压和电流的初始值，当电路达到稳态后，电容上的电压和电流的稳态值。

解：在 t=0 + 时，电容相当于短路，在 t= 时，电容相当于断路。

设：，则依据换路定理：，，，电路稳定后，电容相当于开路，例2 ：如图2 所示，已知 U=12V ， R 1 =2k W ， R 2 =4k W ，C= 1 m F ，求开关断开后，电容上的电压和电流的初始值，当电路达到稳态后，电容上的电压和电流的稳态值。

解：在 t=0 + 时，电容相当于一个恒压源依据换路定理：，电路稳定后，电容相当于开路，。

例 3 ：如图 3 所示，已知 R =1k Ω , L =1H , U =20 V ，求开关闭合后，电感上的电压和电流的初始值。

当电路达到稳态后，电感上的电压和电流的稳态值。

解：依据换路定理，，换路时电压方程 :，，电路稳定后，电感相当于短路，，例 4 ：如图 4 所示，已知电压表内阻设开关 K 在 t = 0 时打开。

求 : K 打开的瞬间 , 电压表两端的电压。

解：换路前换路瞬间， ( 大小 , 方向都不变 ) ，，留意 : 实际使用中要加爱护措施。

结论1. 换路瞬间，不能突变。

其它电量均可能突变，变不变由计算结果打算；2. 换路瞬间，若电容相当于短路；若电容相当于恒压源3.换路瞬间，，电感相当于断路；电感相当于恒流源。

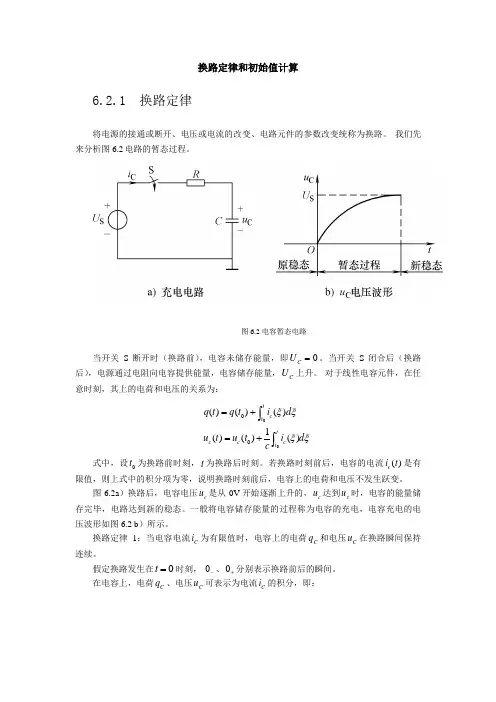

换路定律和初始值计算6.2.1 换路定律将电源的接通或断开、电压或电流的改变、电路元件的参数改变统称为换路。

我们先来分析图6.2电路的暂态过程。

当开关S 断开时（换路前），电容未储存能量，即0=C U 。

当开关S 闭合后（换路后），电源通过电阻向电容提供能量，电容储存能量，C U 上升。

对于线性电容元件，在任意时刻，其上的电荷和电压的关系为：ξξξξd i c t u t u d i t q t q tt c c c tt c ⎰⎰+=+=0)(1)()()()()(00式中，设0t 为换路前时刻，t 为换路后时刻。

若换路时刻前后，电容的电流)(t i c 是有限值，则上式中的积分项为零，说明换路时刻前后，电容上的电荷和电压不发生跃变。

图6.2a ）换路后，电容电压c u 是从0V 开始逐渐上升的，c u 达到s u 时，电容的能量储存完毕，电路达到新的稳态。

一般将电容储存能量的过程称为电容的充电，电容充电的电压波形如图6.2 b ）所示。

换路定律1：当电容电流C i 为有限值时，电容上的电荷C q 和电压C u 在换路瞬间保持连续。

假定换路发生在0=t 时刻， -0、+0分别表示换路前后的瞬间。

在电容上，电荷C q 、电压C u 可表示为电流C i 的积分，即：图6.2 电容暂态电路ξξξξd i c t u t u d i t q t q tt c c c tt c ⎰⎰+=+=00)(1)()()()()(00 （6-1）式中令-=00t ，+=0t ，则有：ξξξξd i c u u d i q q c c c c C C ⎰⎰+-+-+=+=-+-+0000)(1)0()0()()0()0(（6-2）当电容电流C i 为有限值时，从+-→00积分项为零，故有：)0()0()0()0(-+-+==c c C C u u q q （6-3）换路定则2：当电感电压L u 为有限值时，电感中的磁链L ψ和电流L i 在换路瞬间保持连续。

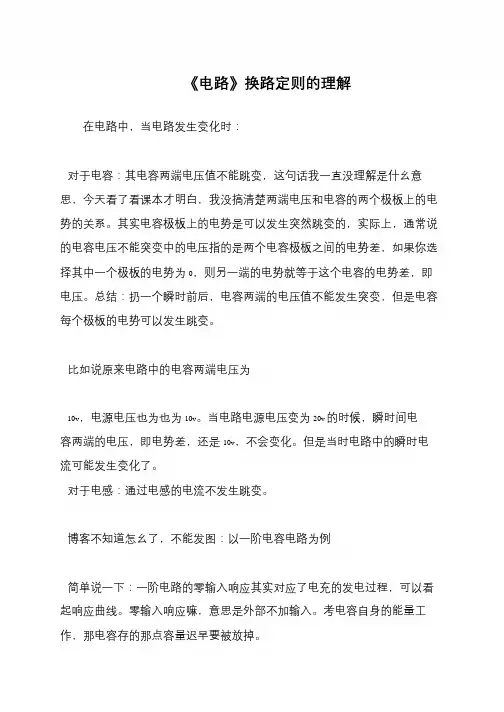

《电路》换路定则的理解
在电路中，当电路发生变化时：
对于电容：其电容两端电压值不能跳变，这句话我一直没理解是什幺意思，今天看了看课本才明白，我没搞清楚两端电压和电容的两个极板上的电势的关系。

其实电容极板上的电势是可以发生突然跳变的，实际上，通常说的电容电压不能突变中的电压指的是两个电容极板之间的电势差，如果你选择其中一个极板的电势为0，则另一端的电势就等于这个电容的电势差，即电压。

总结：扔一个瞬时前后，电容两端的电压值不能发生突变，但是电容每个极板的电势可以发生跳变。

比如说原来电路中的电容两端电压为
10v，电源电压也为也为10v。

当电路电源电压变为20v 的时候，瞬时间电容两端的电压，即电势差，还是10v，不会变化。

但是当时电路中的瞬时电流可能发生变化了。

对于电感：通过电感的电流不发生跳变。

博客不知道怎幺了，不能发图：以一阶电容电路为例
简单说一下：一阶电路的零输入响应其实对应了电充的发电过程，可以看起响应曲线。

零输入响应嘛，意思是外部不加输入。

考电容自身的能量工作，那电容存的那点容量迟早要被放掉。

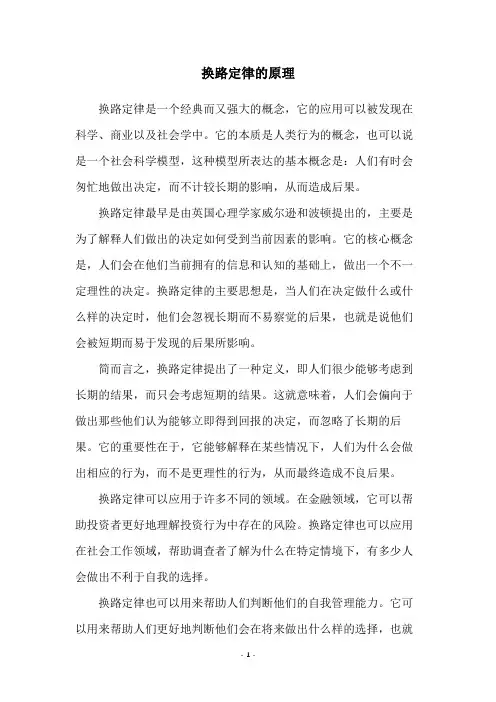

换路定律的原理换路定律是一个经典而又强大的概念，它的应用可以被发现在科学、商业以及社会学中。
