换路定律（RL电路）预习自查提纲：1、RL电路接通直流电源的瞬态过程（1）叙述RL电路接通直流电源所经历的瞬态过程。

（2）引起RL电路瞬态过程的内因和外因分别是什么？（3）除开接通电源可以引起RL电路瞬态过程外，还有哪些因素可以引起瞬态过程？（4）什么叫换路？【对基础较差的同学掌握问题（2）（3）（4）】2、RL电路中的换路定律（5）RL电路中什么能量不能跃变？能量的计算公式是什么？反映在电路中，什么物理量不能跃变？（6）RL电路中换路定律的内容是什么？（7）没有储能的电感，在换路瞬间，是相对于开路还是相对于短路？为什么？（8）RL电路中，不能跃变的量有哪些？【对基础较差的同学掌握问题（5）、（6）】3、RL电路中电流、电压初始值的计算（9）RL电路中电流、电压初始值计算的步骤是什么？（10）试标出RL电路接通电源瞬间，各电流、电压的参考方向。

【对基础较差的同学可根据自己实际情况，能掌握多少是多少。

】课堂练习：如图为一测量电感中电流以及两端电压的电路图，E=4V,R=2Ω,电压表内阻RV =2.5KΩ, 电流表内阻RA=2Ω,合上开关S进行测量，(1)试估算测量值的大小；（2）在测量过程中，若不小心断开开关S，将出现什么样的后果？换路定律（RL电路）预习自查提纲：1、RL电路接通直流电源的瞬态过程（1）叙述RL电路接通直流电源所经历的瞬态过程。

（2）引起RL电路瞬态过程的内因和外因分别是什么？（3）除开接通电源可以引起RL电路瞬态过程外，还有哪些因素可以引起瞬态过程？（4）什么叫换路？【对基础较差的同学掌握问题（2）（3）（4）】2、RL电路中的换路定律（5）RL电路中什么能量不能跃变？能量的计算公式是什么？反映在电路中，什么物理量不能跃变？（6）RL电路中换路定律的内容是什么？（7）没有储能的电感，在换路瞬间，是相对于开路还是相对于短路？为什么？（8）RL电路中，不能跃变的量有哪些？【对基础较差的同学掌握问题（5）、（6）】3、RL电路中电流、电压初始值的计算（9）RL电路中电流、电压初始值计算的步骤是什么？（10）试标出RL电路接通电源瞬间，各电流、电压的参考方向。

.-换路定律————————————————————————————————作者：————————————————————————————————日期：12.1 换路定律、一阶电路的三要素法考纲要求：1、了解电路瞬态过程产生的原因。

2、掌握换路定律。

教学目的要求：1、了解电路瞬态过程产生的原因。

2、掌握换路定律。

教学重点：换路定律教学难点：换路定律课时安排：4节课型：复习教学过程：【知识点回顾】一、瞬态过程（过程）1、定义：。

2、瞬态过程产生的原因外因：。

内因：。

（元件上所储存的能量突变是产生瞬态过程的根本原因。

）二、换路定理1、换路：。

2、换路定理（1）定义：。

（2）表达式：。

3、应用电容器：换路前未储能，在换路瞬间，相当于。

换路前储能，在换路瞬间，相当于。

电感：换路前未储能，在换路瞬间，相当于。

换路前储能，在换路瞬间，相当于。

在稳态1和稳态2时，电感相当于，电容器相当于。

4、注意事项：只有和不能跃变，其他的电压和电流可以跃变。

5、电压、电流初始值的计算（1）；（2）；（3） ；（4） ；【课前练习】一、判断题1、发生过渡过程时，电路中所有电流、电压均不能发生突变。

( )2、在电路的过渡过程中，电感中的电流和电容两端的电压是不能突变的。

( )3、在电路的换路瞬间，电感两端电压和电容中的电流是可以突变的。

( )4、换路定律不仅适用于换路的瞬间，也适用于瞬态过程中。

( )5、电路的瞬态过程是短暂的，其时间的长短是由电路的参数决定的。

( )6、电路中只要有储能元件，且进行换路，就会存在过渡过程。

( )7、电容元件的电压、电流可由换路定律确定。

( )二、选择题1、如图所示电路中，t=0时，开关闭合，若uc （0-）=0，则ic(0+)为( )A ．0B ．1AC ．2A D.∞2、如图所示电路，t=0时开关打开，则u(O+)为( )A ．25VB ．- 25VC ．OV D. 50V3、图示电路中．，t=0时开关S 闭合，那么电路中电流的初始值和稳态值分别为( )A ．iL(0+)=R E 2 iL (∞)=O ； B ．iL(0+)=O iL (∞)= RE ； C. iL(0+)=R E 2 / iL (∞)= R E ; D ．iL(0+)=R E iL (∞)= R E 2第1题图 第2题图 第3题图4、如图所示电路中，t=0时开关断开，则8Ω电阻初始电流i(0+)为 ( )A. 2A B ．- 2A C ．4A D ．- 4A5、如图所示电路中，t=0时开关打开，则uc(0+)为 ( )A ．3 VB ．-3VC ．OVD ．6V6、如图所示电路中，在已稳定状态下断开开关S ，则该电路( )A.因为有储能元件L ，产生过渡过程B ．因为电路有储能元件，且发生换路，要产生过渡过程C ．因为换路时元件L 上的电流储能不发生变化，不产生过渡过程D ．因为电路有储能元件，但不能确定是否有过渡过程第4题图 第5题图 第6题图三、填空题1、电路产生瞬态过程的充分条件是,必要条件是(1) ，(2) .2、RL串联电路，已知，L=2H，R=4Ω，iL(0-)=2 A，在t=0时闭合开关S对电阻R放电，则电阻R在此放电过程中吸收的能量为，电感元件在未放电前储存的能量为。

单元三动态电路分析一、过渡过程（暂态过程）1. 概念：电路从一个稳定状态过渡到另一个稳定状态，电压、电流等物理量经历一个随时间变化的过程。

2. 产生过渡过程的原因：内因：电路中含有储能元件。

外因：换路二、换路定律1. 换路：电路工作条件发生变化，如电源的接通或切断，电路连接方法或参数值的突然变化等称为换路。

2. 换路定理：电容上的电压u C 及电感中的电流i L 在换路瞬间不能发生跃变，即：t=0+换路，则注意：只有u C 、i L 受换路定理的约束而保持不变，电路中其他电压、电流都可能发生跃变。

)0()0()0()0(L L C C -+-+==i i u u 1）概念：电压、电流的0+值。

2. 分类3. 初始值独立初始值：)0(C +u )0(L +i )0(C +i )0(R +i )0(R +u )0(L +u 相关初始值：3）初始值的计算（1）在换路前的稳态电路中，求)0(-C u )0(-L i 直流电路：C 开路、L 短路稳态电路正弦交流电路：相量法计算（2）在换路瞬间，利用换路定律得)0()0()0()0(L L C C -+-+==i i u u （3）画t=0+电路，求相关初始值。

t=0+电路C 用值的电压源替代。

)0(C +u L 用值的电流源替代。

)0(L +i例：图示电路原处于稳态，t =0时开关S 闭合，求初始值u C (0+)、i C (0+)和u (0+)。

解：由于在直流稳态电路中，电感L 相当于短路、电容C 相当于开路，因此t =0-时电感支路电流和电容两端电压分别为：4ΩR 1R 22Ω+u－+C u C － +U s 12V － L i L + u L － R 36Ωi 1 i C V2.762.1)0()0()0(A2.16412)0(3L 31C 31L =⨯====+=+=----R i R i u R R U i s 在开关S 闭合后瞬间，根据换路定理有：V 2.7)0()0(A 2.1)0()0(C C L L ====-+-+u u i i由此可画出开关S 闭合后瞬间即时的等效电路，如图所示。

简述换路定则
换路定则，又称为摆渡定理，是电子器件中常用的一种方法，用
于求解差分电压信号下的电流。

简单来说，换路定则可以帮助我们在
电路中找到合适的路径，使得电流能够流经我们所关注的部分。

根据换路定则，电流在电路中的分布是基于路径的选择的。

当我
们在电路中确定一个路径后，根据换路定则，电流会优先选择该路径，而忽略其他可能的路径。

此外，换路定则还告诉我们，电流在分歧和
聚集的节点处会遵循电流守恒定律，即进入节点的电流总量等于离开
节点的电流总量。

换路定则主要适用于一些复杂的电路问题，尤其是多分支电路中，通过选取不同的路径，可以有针对性地求解特定的参数值。

同时，换
路定则的应用也需要遵循一些基本的前提条件，如电流只在导线和分
支的交汇处分布，而不会在分支内部产生分布。

总之，换路定则是解决电路中电流分布问题的一种重要方法，通
过合理选择路径，根据电流守恒定律，可以有效求解电路中的各个分
支上的电流值。

一阶rc电路换路定律表示（实用版）目录一、引言二、一阶 RC 电路的概念及换路定律的定义三、一阶 RC 电路的换路定律公式四、一阶 RC 电路中换路定律的应用举例五、一阶 RC 电路中电阻 R 对换路后过渡过程的影响六、结论正文一、引言在电子电路中，一阶 RC 电路是一种常见的电路类型，其由一个电阻R、一个电容 C 和一个电源 E 组成。

在电路运行过程中，当电路的结构或参数发生变化，如开关的突然关闭或打开，这时电路中的电流和电压会瞬间发生改变，这一现象被称为电路的换路。

针对这一现象，电路理论中提出了换路定律，用于描述电路在换路瞬间的电压和电流变化规律。

二、一阶 RC 电路的概念及换路定律的定义一阶 RC 电路指的是在电路中，电阻 R 和电容 C 通过电源 E 相连，形成一个闭合回路。

当电路发生换路时，由于电容 C 和电阻 R 的存在，使得电路中的电流和电压不能瞬间发生跃变，这就导致了换路定律的产生。

换路定律指出，在电路发生换路瞬间，电容电压和电感电流不能发生跳变，即它们的初始值必须保持不变。

三、一阶 RC 电路的换路定律公式在一阶 RC 电路中，根据换路定律，可以得到以下两个公式：uc(0+) = uc(0-) （电容电压在 0+时刻等于 0-时刻）il(0+) = il(0-) （电感电流在 0+时刻等于 0-时刻）其中，uc 表示电容电压，il 表示电感电流。

四、一阶 RC 电路中换路定律的应用举例假设在一个一阶 RC 电路中，电源 E 突然从电压 U0 切换到电压U1，此时电路中的电容电压和电感电流会发生怎样的变化？根据换路定律，我们可以知道，在换路瞬间，电容电压和电感电流的初始值必须保持不变。

因此，在 0+时刻，电容电压 uc(0+) 等于 0-时刻的电容电压 uc(0-)，电感电流 il(0+) 等于 0-时刻的电感电流 il(0-)。

五、一阶 RC 电路中电阻 R 对换路后过渡过程的影响在一阶 RC 电路中，电阻 R 对电路的换路后过渡过程有着重要的影响。

换路定则与初始值的确定1、换路定则（1）根据能量不能突变，即能量的累积和衰减要有的一定过程（时间），否则相应的功率将会趋于无穷大。

那么由2L L 21Li W =和2C C 21Cu W =，可得i L 和u C 不能跃变，因此则有换路瞬间有)0()0(L L +-=i i )0()0(C C +-=u u 上式称为换路定则。

（2）应注意：1）0+和0－在数值上不等于0。

0+是指t 从正值趋近于0；0－是指t 从负值趋近于0；2）换路瞬间电感元件的电压、电容元件中的电流均可跃变；3）换路定则仅用于换路瞬间来确定暂态过程中u C 、i L 初始值。

2、初始值确定（1）所谓初始值是指电路在t =0+时电压和电流值。

（2）初始值的确定时要注意以下几点：▲u C （0+）、i L （0+）的求法1）先由t =0-的等效电路求出u C （0–）、i L （0–）；2）根据换路定律求出u C （0+）、i L （0+）。

▲其它电量初始值的求法1）由t=0+的等效电路求其它电量的初始值；2）在t=0+时等效电路中将电容用理想电压源替代，电压源的电压u C=u C（0+），将电感用理想电流源替代，电流源的电流i L=i L（0+）。

▲作电路t=0–和t=0+等效电路1）换路前若储能元件没有储能，则t=0–和t=0+等效电路中可视电容元件短路，电感元件开路；2）换路前若储能元件有储能，并设电路已经处于稳态，则t=0–等效电路中：电容元件可视为开路，其电压为u C（0–）；电感元件可视为短路，其电流为i L（0–）。

在t=0+等效电路中：电容元件可用一理想电压源替代，其电压为u C（0+）；电感元件可用一理想电流源替代，其电流为i L（0+）。

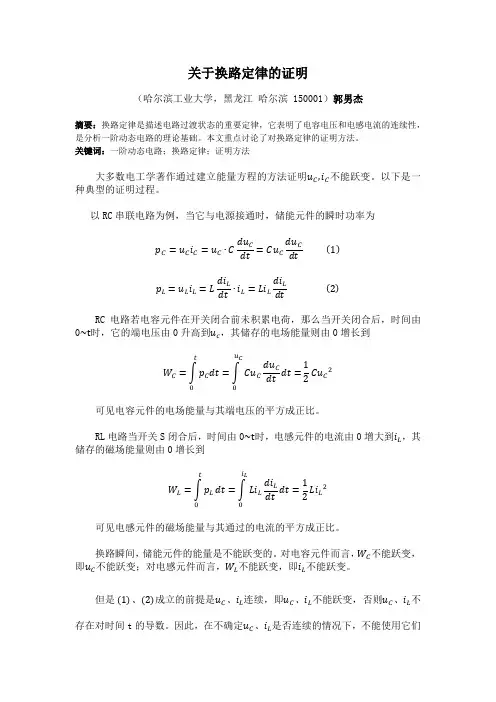

关于换路定律的证明（哈尔滨工业大学，黑龙江 哈尔滨 150001）郭男杰摘要：换路定律是描述电路过渡状态的重要定律，它表明了电容电压和电感电流的连续性，是分析一阶动态电路的理论基础。
