换路定律

.-换路定律————————————————————————————————作者：————————————————————————————————日期：12.1 换路定律、一阶电路的三要素法考纲要求：1、了解电路瞬态过程产生的原因。

2、掌握换路定律。

教学目的要求：1、了解电路瞬态过程产生的原因。

2、掌握换路定律。

教学重点：换路定律教学难点：换路定律课时安排：4节课型：复习教学过程：【知识点回顾】一、瞬态过程（过程）1、定义：。

2、瞬态过程产生的原因外因：。

内因：。

（元件上所储存的能量突变是产生瞬态过程的根本原因。

）二、换路定理1、换路：。

2、换路定理（1）定义：。

（2）表达式：。

3、应用电容器：换路前未储能，在换路瞬间，相当于。

换路前储能，在换路瞬间，相当于。

电感：换路前未储能，在换路瞬间，相当于。

换路前储能，在换路瞬间，相当于。

在稳态1和稳态2时，电感相当于，电容器相当于。

4、注意事项：只有和不能跃变，其他的电压和电流可以跃变。

5、电压、电流初始值的计算（1）；（2）；（3） ；（4） ；【课前练习】一、判断题1、发生过渡过程时，电路中所有电流、电压均不能发生突变。

( )2、在电路的过渡过程中，电感中的电流和电容两端的电压是不能突变的。

( )3、在电路的换路瞬间，电感两端电压和电容中的电流是可以突变的。

( )4、换路定律不仅适用于换路的瞬间，也适用于瞬态过程中。

( )5、电路的瞬态过程是短暂的，其时间的长短是由电路的参数决定的。

( )6、电路中只要有储能元件，且进行换路，就会存在过渡过程。

( )7、电容元件的电压、电流可由换路定律确定。

( )二、选择题1、如图所示电路中，t=0时，开关闭合，若uc （0-）=0，则ic(0+)为( )A ．0B ．1AC ．2A D.∞2、如图所示电路，t=0时开关打开，则u(O+)为( )A ．25VB ．- 25VC ．OV D. 50V3、图示电路中．，t=0时开关S 闭合，那么电路中电流的初始值和稳态值分别为( )A ．iL(0+)=R E 2 iL (∞)=O ； B ．iL(0+)=O iL (∞)= RE ； C. iL(0+)=R E 2 / iL (∞)= R E ; D ．iL(0+)=R E iL (∞)= R E 2第1题图 第2题图 第3题图4、如图所示电路中，t=0时开关断开，则8Ω电阻初始电流i(0+)为 ( )A. 2A B ．- 2A C ．4A D ．- 4A5、如图所示电路中，t=0时开关打开，则uc(0+)为 ( )A ．3 VB ．-3VC ．OVD ．6V6、如图所示电路中，在已稳定状态下断开开关S ，则该电路( )A.因为有储能元件L ，产生过渡过程B ．因为电路有储能元件，且发生换路，要产生过渡过程C ．因为换路时元件L 上的电流储能不发生变化，不产生过渡过程D ．因为电路有储能元件，但不能确定是否有过渡过程第4题图 第5题图 第6题图三、填空题1、电路产生瞬态过程的充分条件是,必要条件是(1) ，(2) .2、RL串联电路，已知，L=2H，R=4Ω，iL(0-)=2 A，在t=0时闭合开关S对电阻R放电，则电阻R在此放电过程中吸收的能量为，电感元件在未放电前储存的能量为。

单元三动态电路分析一、过渡过程（暂态过程）1. 概念：电路从一个稳定状态过渡到另一个稳定状态，电压、电流等物理量经历一个随时间变化的过程。

2. 产生过渡过程的原因：内因：电路中含有储能元件。

外因：换路二、换路定律1. 换路：电路工作条件发生变化，如电源的接通或切断，电路连接方法或参数值的突然变化等称为换路。

2. 换路定理：电容上的电压u C 及电感中的电流i L 在换路瞬间不能发生跃变，即：t=0+换路，则注意：只有u C 、i L 受换路定理的约束而保持不变，电路中其他电压、电流都可能发生跃变。

)0()0()0()0(L L C C -+-+==i i u u 1）概念：电压、电流的0+值。

2. 分类3. 初始值独立初始值：)0(C +u )0(L +i )0(C +i )0(R +i )0(R +u )0(L +u 相关初始值：3）初始值的计算（1）在换路前的稳态电路中，求)0(-C u )0(-L i 直流电路：C 开路、L 短路稳态电路正弦交流电路：相量法计算（2）在换路瞬间，利用换路定律得)0()0()0()0(L L C C -+-+==i i u u （3）画t=0+电路，求相关初始值。

t=0+电路C 用值的电压源替代。

)0(C +u L 用值的电流源替代。

)0(L +i例：图示电路原处于稳态，t =0时开关S 闭合，求初始值u C (0+)、i C (0+)和u (0+)。

解：由于在直流稳态电路中，电感L 相当于短路、电容C 相当于开路，因此t =0-时电感支路电流和电容两端电压分别为：4ΩR 1R 22Ω+u－+C u C － +U s 12V － L i L + u L － R 36Ωi 1 i C V2.762.1)0()0()0(A2.16412)0(3L 31C 31L =⨯====+=+=----R i R i u R R U i s 在开关S 闭合后瞬间，根据换路定理有：V 2.7)0()0(A 2.1)0()0(C C L L ====-+-+u u i i由此可画出开关S 闭合后瞬间即时的等效电路，如图所示。

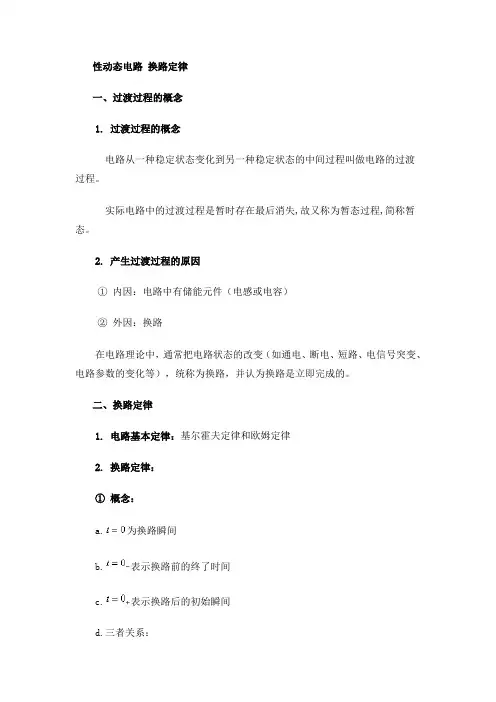

性动态电路换路定律一、过渡过程的概念1. 过渡过程的概念电路从一种稳定状态变化到另一种稳定状态的中间过程叫做电路的过渡过程。

实际电路中的过渡过程是暂时存在最后消失,故又称为暂态过程,简称暂态。

2. 产生过渡过程的原因①内因：电路中有储能元件（电感或电容）②外因：换路在电路理论中，通常把电路状态的改变（如通电、断电、短路、电信号突变、电路参数的变化等），统称为换路，并认为换路是立即完成的。

二、换路定律1. 电路基本定律：基尔霍夫定律和欧姆定律2. 换路定律：①概念：a.为换路瞬间b.表示换路前的终了时间c.表示换路后的初始瞬间d.三者关系：②换路定律内容：a.电感元件:由于它所储存的磁场能量在换路的瞬间保持不变，否则将产生无穷大的功率，因此可得b.电容元件:由于它所储存的电场能量在换路的瞬间保持不变，否则将产生无穷大的功率，因此可得说明：在换路时，只是电容电压和电感电流不能突变，而电路中其它的电压和电流是可以突变。

三、换路定律的应用：求电路初始值1.概念①一阶电路：只含有一个（或等效化简为一个）储能元件，可以用一阶微方程描述的电路，称为一阶电路。

②初始值：把时刻电路中电压、电流的值，称为初始值，简称初值。

2.求初始值步骤①求：、作时电路，直流电路中：电容用开路替换，电感用短路来替换。

求换路前瞬间电容电压和电感电流值；②由换路定律求：、、；③作时的等效电路：把C用电压源替换，把L用电流源替换；如果，电容用短路导线替换，若，电感用开路来替换。

④由时的等效电路求电路其它电压和电流在时的初始值。

四、应用举例例6.1 图6.1（a）所示电路中, 已知U s=12V, R1=4kΩ, R2=8kΩ, C=1μF, 开关S原来处于断开状态, 电容上电压。

求开关S闭合后, t=0+时, 各电流及电容电压的数值。

解选定有关参考方向如图所示。

(1) 由已知条件可知: 。

(2) 由换路定律可知: 。

(3) 画出t=0+时刻的等效电路, 如图6.2（b）所示。
