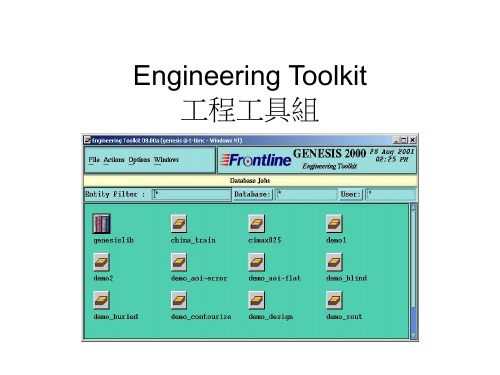

梅州市中联精密电子有限公司 genesis2000培训教程主视窗结构料号过滤器数据库使用者公用资料库一般料号一般料号左键[M1] 选择 确定 执行中键 [M2] 取消右键 [M3] 启动功能视窗 （右键菜单）标题栏主菜单选择的料号第 2 页 共 102 页 Genesis 图解.doc 收集整理：张继梅相同的使用者但不同的程序开启的料号未开启的料号不同的使用者所开启的料号相同的使用者且相同的程序开启的料号 (自己开启的) Open without Check out (具有修改存储的权限) **有阴影相同的使用者且相同的程序开启的料号 (自己开启的) Open without Check out (不具有修改存储的权限) **有阴影料号图像的意义genesis (使用者名称)genesis (密码)软体版本及工作平台过滤器User: genesis 的使用者 可以用此过滤器来查看 被哪个使用者Check out 的料号有哪些?梅州中联精密 genesis2000培训教程Genesis 图解.doc 收集整理：张继梅 第 3 页 共 102 页图像的意义Wheel (Aperture) 样板, genesislib 才有 版面种类, genesislib 才有 启动输入视窗启动输出视窗延伸，存储第三方的资料档案使用者，存储使用者的档案记录 Wheel (Aperture) 的资料表单 (Work forms), 在 genesislib 中建立 流程 (Work flows), 在 genesislib 中建立查看,只有 genesislib 才有, 必须连结 framework server 管理者可以透过此功能看到料号中具有代表性的资料属性，使用者自行定义的属性回到上一层矩阵，层别特性表阶段，存储资料的实际位置(ex: org, pcs, spnl, panel …)符号，存储使用者自行定义特殊符号的实际位置 (ex: UL logo, trade mark …) 叠板,压合结构第 4 页 共 102 页 Genesis 图解.doc 收集整理：张继梅建立 自我复制删除 导出资料归档自动化程序版本复制 更改名称存储 导入资料 关闭资料 锁 离开新增资料的名称资料种类Close: 关闭视窗 Apply: 执行功能资料种类来源料号及实体目的料号及实体梅州中联精密 genesis2000培训教程Genesis 图解.doc 收集整理：张继梅 第 5 页 共 102 页存储路径模式：Tar gzip (.tgz):收集成档案并压缩 收集成档案 目录可扩展标记语言 (ODBX) 料号名称数据库 输入路径 料号名称存入, 呼叫 secure 的 hook 取出, 呼叫 acquire 的hook实体名称 新名称第 6 页 共 102 页 Genesis 图解.doc 收集整理：张继梅关闭料号Check Out: 向系统取得修改存储的权限 Check In: 将修改存储的权限还给系统梅州中联精密 genesis2000培训教程Genesis 图解.doc 收集整理：张继梅 第 7 页 共 102 页选择 刷新窗口 开启输入窗口 开启输出窗口查看记录自动成型管理者光学检测 排版设定打开 (Job) 实体属性 (Job)网路节点分析器讯息自动钻孔管理者电测管理者排版精灵分享列表（目前不提供此功能）可以加上图形和注解用来提供 设计者制造者之间的资料交流。
G E N E S I S菜单入门教程 The latest revision on November 22, 2020GENESIS2000入门教程Padup谷大pad paddn缩小pad reroute 扰线路Shave削padlinedown 缩线 line/signal 线 Layer 层in 里面out外面Same layer 同一层spacing 间隙cu 铜皮Other layer 另一层positive 正negative负Temp 临时top 顶层bot 底层Soldermask 绿油层silk 字符层power 电源导(负片) Vcc 电源层(负片) ground 地层(负片) apply 应用solder 焊锡singnal 线路信号层 soldnmask绿油层input 导入component 元器件Close 关闭zoom放大缩小create 创建Reste 重新设置corner 直角step PCB文档Center 中心snap 捕捉board 板 Route 锣带repair 修理、编辑resize (编辑)放大缩小 analysis 分析 Sinde 边、面Advanced 高级measuer 测量PTH hole 沉铜孔 NPTH hole 非沉铜孔output 导出VIA hole 导通孔smd pad 贴片PAD replace 替换fill 填充Attribute 属性 round 圆square 正方形rectangle 矩形Select 选择include 包含 exclude 不包含step 工作单元Reshape 改变形状 profile 轮廓 drill 钻带rout 锣带Actions 操作流程 analyis 分析 DFM 自动修改编辑circuit 线性Identify 识别 translate 转换 job matrix 工作室repair 修补、改正Misc 辅助层 dutum point 相对原点 corner 直角optimization 优化origin 零点 center 中心 global 全部check 检查reference layer 参考层 reference selection 参考选择reverse selection 反选snap 对齐 invert 正负调换 symbol 元素feature 半径histogram 元素 exist 存在 angle 角度dimensions 标准尺寸panelization 拼图 fill parameters 填充参数 redundancy 沉余、清除层英文简写层属性顶层文字 Top silk screen CM1( gtl ) silk-scren 顶层阻焊 Top solder mask SM1 ( gts ) solder-mask 顶层线路 Top layer L1 ( gtl ) signal内层第一层 power ground (gnd) PG2 ( l2-pw ) power-ground(负片)内层第二层 signal layer L3 signal (正片)内层第三层 signal layer L4 signal (正片)内层第四层 power ground (vcc) L5 ( l5-vcc) power-ground(负片)外层底层 bottom layer L6 ( gbl ) signal底层阻焊 bottom solder mask SM6 solder-mask底层文字 bottom silk screen CM6 silk-scren层菜单Display ---------------------- -----当前层显示的颜色Features histogram ---------------- 当前层的图像统计Copy ---------------------- ------- 复制Merge ---------------------- ------ 合并层Unmerge ------------------- ----- 反合并层(将复合层分成正负两层) Optimize lerels ----------- ----- 层优化(当正负层太多时，要优化成最大3层)Fill profile ------------------- 填充profile(轮廓)Register ------------------ ---- 层自动对位matrix ------------------ ---- 层属性表 (新建、改名、删除)copper/exposed area ----------- 计算铜面积 (自动算出百分几)attribates ------------------ - 层属性 (较少用)notes ------------------ ------ 记事本 (较少用)clip area ------------------ - 删除区域 (可自定义，或定义profile) drill tools manager ----------- 钻孔管理(改孔的属性，大小等)drill filter ------------------ 钻孔过滤hole sizes ------------------ 钻孔尺寸(在分孔图转钻孔经常用到) create drill map ------------- 利用钻孔做分孔图(如有槽孔，转出来有变) update verification coupons ---- 更新首尾孔的列表re-read ------------------ 重读文件(当文件误删时无法恢复时，可重读) truncate ------------------ 删除整层数据 (无法用 ctrl+z恢复)compare ------------------ 层对比 (很有用，可以查看层与层之间改动过的地方）flaten ------------------ 翻转（只有在拼版里面才会出现）text reference------------------文字参考create shapelist------------------产生形状列表delete shapelist------------------删除形状列表EDIT菜单undo------------------撤消上一次操作delete------------------删除move------------------移动＊copy------------------复制＊resize------------------修改图形大小形状＊transform------------------旋转、镜像、缩放connections------------------buffer------------------reshape------------------polarity------------------更改层的极性＊cerate------------------建立＊change------------------更改＊attributes------------------属性edit之resize修改图形大小形状＊global------------------所有图形元素surfaces------------------沿着表面resizc therrnals and donuts------------------散热盘及同圆contourize&resize------------------表面化及修改尺寸poly line ------------------多边形by factor------------------按照比例edit之move -移动＊same layer------------------同层移动other layer------------------移动到另一层streteh parallel lines------------------平行线伸缩orthogonal strrtch------------------平角线伸缩move triplets (fixed angele)------------------角度不变地移线（ALT＋D）move triplets (fixed length)------------------长度不变地移线（ALT＋J）move&to panel------------------把STEP中的图形移动到其它的STEP中edit 之copy-复制＊same layer------------------同层移动other layer------------------移动到另一层step&repeatsame layer------------------同层移动other layer------------------同层排版edit之reshapechange symbolsame ------------------更改图形break------------------打散break to Islands/holes------------------打散特殊图形arc to lines------------------弧转线line to pad------------------线转padcontourize------------------创建铜面部件（不常用）drawn to surface------------------ 线变surfaceclean holes------------------清理空洞clean surface------------------清理surfacefill------------------填充（可以将surface以线填充）design to rout ------------------设计到rout(做锣带常用，最佳值 4 3 2）substitue ------------------替代(常用，分孔图转钻孔）cutting data------------------填充成surface (常用来填充CAD数据）olarityrc direction------------------封闭区域edit之polarity(图像性质）positive------------------图像为正negative------------------图像为负invert------------------正负转换edit之ceate （建立）step------------------新建一个stepsymbol------------------新建一个symbolprofile------------------新建一个profileedit之change （更改）change text------------------更改字符串pads to slots------------------pad 变成slots (槽）space tracks evenly------------------自动平均线隙(很重要）ACTIONS菜单check lists ------------------检查清单re-read ERFS------------------重读erf文件netlist analyzer------------------网络分析netlist optimization------------------网络优化output------------------输出clear selete&highlight------------------取消选择或高亮reverse seleteion---------------参考选择（很重要，有TOUCH(接触）COVERED(完全接触））script action------------------设置脚本名称selete drawn------------------选择线（一般用来选大铜皮）convert netlist to layers------------------转化网络到层notes------------------文本contour operations------------------bom view------------------surface操作OPTION菜单seletion------------------选择attributes------------------属性graphic control------------------显示图形控制snap------------------抓取measuer------------------测量工具fill parameters------------------填充参数line parameters------------------线参数colors------------------显示颜色设置components------------------零件ANALYSIS菜单surface analyzer------------------查找铜面部件中的问题drill checks------------------钻孔检查board-drill checks------------------查找钻孔层与补偿削铣层中潜在的工艺性缺陷signal layer checks------------------线路层检查power/ground checks------------------内层检查solder mask check------------------阻焊检查silk screen checks ------------------字符层检查profile checks------------------profile检查drill summary------------------生成padstack中的孔的统计数字，查找padtack中的最小焊环quote analysis------------------smd summary------------------对外层铜箔层执行操作，生成有关被检验层中的SMD定位和封装的统计报告orbotech AOI checks------------------microvia checks------------------ 提供HDI设计的高效钻孔分析rout layer checks------------------pads for drill------------------列出每种类型钻孔的焊盘尺寸以及焊盘的数量DFM菜单cleanup------------------redundancy cleaunp------------------repair------------------sliver------------------optimization------------------yield improvement------------------advanced------------------custom------------------legacy------------------dft------------------DFM之Cleanuplegnd detection------------------文本检测construct pads (auto)------------------自动转padconstruct pads (auto,all angles)------------------自动转pad（无论角度大小）建议不用construct pads (ref)------------------手动转pad （参照erf）DFM之redundancy cleanupaaredundant line removal------------------删除重线nfp removal------------------------------删重孔、删独立PADdrawn to outline ------------------以线或轮廓来代替线绘区域减少层中的部件数量DFM之repairpad snapping------------------整体PAD对齐pinhole elimination------------------除残铜补沙眼neck down repair------------------修补未完全被其它线或焊盘覆盖的圆端或方端产生的颈锁断开（即修补未连接上的线）DFM之sliversliver´ angles------------------修补潜在加工缺陷的锐角sliver&peelable repair------------------查找修补信号层、地电层和阻焊层中的sliverlegend sliver fill------------------用于填充具有.nomenclature属性集的组件之间的slivertangency elimination------------------DFM之optimizationsignal layer opt ------------------线路层优化line width opt------------------通过削线来达到最小值power/ground opt------------------内层优化solder mask opt------------------阻焊优化silk screen opt ------------------字符优化solder paste opt------------------锡膏优化positive plane opt ------------------DFM之yield improvementetch compansate------------------对蚀刻进行补偿、但保持CAD规范advanced teatdrops creation------------------加泪滴copper balancing------------------用于平衡铜箔分布来实现信号层上的镀覆均匀configuure参数iol_274x_ill_polygon= (Yes;No) -----------------是否检查/修正polygon他的意思是忽略检查多边形覆铜--选择no 如果多边形有错误,会被检查出来和修正注意:只有设定iol_enable_ill_polygon=Yes时才有作用iol_274x_ko_polarity=(1;2) ------判断数据极性的时候用的,默认的即可输入Rs274x组合参数极性的方式 1- 绝对, 依据写在KO参数的值来判断极性(忽略IP和LP) 2- 相对, 依据IP及LP后的值来判断极性. 注意:IP影象极性;LP 层次极性iol_274x_limit_dcode=(Yes;No)是否限制料号输入decode数的限制否:不做限制是:限制在10~999之间iol_274x_set_octagon_rotation=(Yes;No)--设置8角形的pad的角度针对RS-274的输入数据定义RX-274的八角形有一些问题,因为没有明确定义0度八角形位置. 是:开始的角度是0度否:开始的角度是度iol_274X_set_polygon_rotation(Yes;No)RS-274X输入数据时polygon设定角度或是角落的问题是:开启设定开始角度0度否:开始角度为预设角度iol_274x_sr_ij_scaled(Yes;No)RS-274x输出和输入I code 和J code是否带有排版涨缩指令否:排版IJ值没有带涨缩是:排版IJ值有带涨缩ol_274X_sr_merge_pcb(Yes;No)--默认的是yes输入RS274X的数据是:输入时会试着配合PCB输入Rs274x , 强破打散排版. 否:输入274X毎一层会是不同的,允许排版数据input.iol_accept_raw_data(Yes;No)---默认参数为no控制输入多边形自我相交点的问题否: 不用外框线取代SIP surface. 是: SIP < illegal surface> 部份用外框线来代替. 假如设成是会使iol_fix_ill_polygon或iol_274x_ill_polygon无效. 请用yes, no input 到不同层别, 同时显示两层比对.推断出正确的图形.iol_clean_surface_min_brush(0-5)控制输入surface时是否减少不规则的边.假如在输入不规则形有许多边缘.可以由此参数来使边缘平滑. 范围:正的数值. 默认值为不简化注意:值愈大会失真,只支持DPF输入iol_compress_meas(Yes;No)在跑完CHECKLIST的结果,如果档案太大是否要压缩.iol_diag_rect_line(1;2)输入矩形的线性如何处理 1.线就是线 2.线是不规则形(contour)iol_dpf_output_cont_as_com(Yes;No)Define contours as complex in DPF output. 定义输出DPF的contour是否为复杂的对象iol_dpf_output_zero_aper(Yes;No)是否允许输出DPF有尺寸是零.iol_dpf_patt_borde(1;2;3)输出时使用者可以自定如何处理不规则形 1.线会有圆角,PAD接触边缘会被忽略2.对象接触边缘会被削 3.外形会被加入边缘iol_dpf_separate_letters(Yes;No)输入DPF时文字是否要分割否:文字为单一对象是:文字分割,每一文字为分割的对象iol_dpf_text_width_factorDFP输入文字时只有定义高度.以这一个为乘数计算宽度.dpf--他是ucam默认的一种光绘格式 ,和gerber类似的一种格式,ucam那个公司出品的光绘机和测试机 ,他们直接支持dpf格式iol_drl_def_drill(0;1;2;3)当输入钻孔时如因数据不足.预设的格式. 0:Eexellon 1:Trudrill 2:Posalux 3:SMiol_dxf_circle_to_pad(Yes;No)控制DXF输入的圆圏是:转为PAD 否:转为外框圆圏iol_dxf_default_width(1-5)当输入DXF时有些对象的尺寸是零.这一个参数是在控制零尺寸的默认值.iol_dxf_round_cap(Yes;No)DXF输入时的收边形是:边角为矩形否:边角为圆形iol_dxf_round_line(0=No;1=Yes)是否方形的边为圆形 0:预设为不转为圆形 1:方形转为圆形iol_dxf_separate_frozen_layers(Yes;No)输入DXF时被冻结的层次是否在Genesis分开层别. 否:不分开是:输入是分开当输入参数iol_dxf_single_layer = "yes"时.假如被冻结的层次存在加入记录而且警告加入报告.iol_dxf_single_layer(Yes;No)输入DXF时如何处理是:所有的层次合并为单一层别否:分开处理iol_enable_ill_polygon(Yes;No) --选择yes输入IGI Par数据的相交不规则图形是:开启不规则图形违反规则的设定否:关闭不规则图形违反规则的设定,输入档案将停止注意:这一个程序的参数并没建议,除非有输入有先经过处理iol_exc_g00_canc_comp(Yes;No)Excellon g00指令取消补偿是:G00为取消补偿否:G00仍保留补偿ol_exc_use_header(Yes;No)输入Excellon时是否使用表头否:输入识别时忽略表头是:识别时使用表头注意:很多的表头并不适当.Genesis输入时会自动确认.iol_fill_abort_on_drop(Yes;No)填满不规则形时的处理方式是:填满时如有问题将中断否:填满时有问题继续.完成时警告加入记录文件.iol_fill_use_break_arc_k(Yes;No)计算填满弧时所使用的值是:打散弧的线值为" out_break_arc_k" 否:打散弧的线值为内建的精确值iol_fill_validation(Yes;No) Alerts the user that something went wrong during the fill process.输出时是否检查填满有问题的不规则形. 是:检查并有警告讯息否:不检查iol_fix_ill_polygon(Yes;No)是否修正自我交错的不规则形否:不修正自我交错的不规则形是:修正自我交错的不规则形注意:这一个参数只有在" iol_enable_ill_polygon = Yes"时有用. iol_gbr_arc_as_full_circle(Yes;No)输入G75指令时如有缺少角度时的处理方式是:零的角度转为完整的圆否:零的角度转为零长度的线iol_gbr_brk_diag_sqrs(Yes;No)是否打散方形的线是:在输入Gerber,RS-274X和Autoplot格式时,打散方形线二个pad加一条线替代方形线. 否:不打散iol_gbr_def_pentax(Yes;No) identify Gerber files as Pentax Gerber format by default预设的Gerber是否为Pentax格式iol_gbr_diag_type(1;2)Gerber输入时方形线的处理方式 1:线 2.外框形注意:这一个参数只有在"iol_gbr_brk_diag_sqrs = Yes"有做用.假如iol_gbr_brk_diag_sqrs = No时物件为线-----------------------------------------------------------------------------------------------------------1. get_confirm_undo=yes Demand user confirmation before undo operation. 请求使用者在 undo 操作前确认2. get_def_units=inch Default units (Inch, MM) This parameter defines the default units for the Graphic Editor upon system startup. 这个参数定义关于 Graphic Editor 系统启动时的预设单位。
GENESIS2000入门教程Padup放大padpaddn缩小padre route扰线路Sha ve削padlinedo wn缩线line/si gnal线Layer层in 里面out外面Same layer同一层pacing 间隙cu铜皮Otherlayer另一层pos itive 正negat ive负Temp 临时top顶层bot底层Soldermask绿油层silk字符层p ower 电源导(负片)Vcc 电源层(负片)g round 地层(负片)apply 应用sold er 焊锡singnal线路信号层soldnm ask绿油层input导入component元器件Close 关闭zoom放大缩小create 创建Res te 重新设置corner 直角step PC B文档C enter 中心snap捕捉board 板Route锣带r epair 修理、编辑r esize (编辑)放大缩小analys is 分析Sinde 边、面Adv anced 高级mea suer 测量PTH hole 沉铜孔N PTH hole 非沉铜孔output 导出VIA hole 导通孔smd pa d 贴片PAD replace 替换fill填充Attribute属性round 圆square 正方形rect angle 矩形Sele ct 选择include 包含e xclude 不包含step 工作单元Reshape 改变形状pro file 轮廓dril l 钻带rout 锣带Actions 操作流程ana lyis 分析DFM 自动修改编辑circuit线性Identify 识别translate 转换j ob matrix 工作室repair 修补、改正Misc 辅助层dut um point 相对原点corne r 直角optimi zation 优化ori gin 零点cente r 中心glo bal 全部ch eck 检查refere nce layer 参考层refere nce selection参考选择reverse selec tion 反选snap对齐invert正负调换symbol 元素feature半径histogram元素exist 存在angle 角度di mensions 标准尺寸panelization拼图fill paramete rs 填充参数redundancy 沉余、清除层英文简写层属性顶层文字Top sil k screen CM1( gtl )sil k-scren顶层阻焊Top sol der mask SM1 ( gts )sol der-mask 顶层线路Top la yer L1 ( gtl )si gnal内层第一层power groun d (gnd) PG2 ( l2-pw ) power-g round(负片)内层第二层signal layer L3 sign al (正片)内层第三层signal layer L4 signal (正片)内层第四层power grou nd (vcc) L5 ( l5-vcc)power-ground(负片)外层底层bott om layer L6 ( gbl ) s ignal底层阻焊bottom so lder mask S M6 solder-ma sk底层文字bottom silkscreen CM6silk-scren层菜单Display---------------------- -----当前层显示的颜色Fe atures histog ram ---------------- 当前层的图像统计Copy ---------------------- -------复制Merge ---------------------- ------合并层Unmerge------------------- -----反合并层(将复合层分成正负两层) Optimizelerels ----------- ----- 层优化(当正负层太多时，要优化成最大3层)Fillprofile ------------------- 填充profile(轮廓)Register ------------------ ---- 层自动对位matrix ------------------ ---- 层属性表(新建、改名、删除)copper/expose d area ----------- 计算铜面积(自动算出百分几)att ribates ------------------ - 层属性(较少用)notes ------------------------ 记事本(较少用)clip are a ------------------ - 删除区域(可自定义，或定义profile) dril l tools manag er ----------- 钻孔管理(改孔的属性，大小等) drill f ilter ------------------ 钻孔过滤hole siz es ------------------ 钻孔尺寸(在分孔图转钻孔经常用到) create dr ill map ------------- 利用钻孔做分孔图(如有槽孔，转出来有变)update v erification c oupons ---- 更新首尾孔的列表re-re ad ------------------ 重读文件(当文件误删时无法恢复时，可重读)truncat e ------------------ 删除整层数据(无法用ctrl+z恢复) compare------------------ 层对比(很有用，可以查看层与层之间改动过的地方）fla ten ------------------翻转（只有在拼版里面才会出现）text ref erence------------------文字参考create sha pelist------------------产生形状列表delete s hapelist------------------删除形状列表EDIT菜单undo------------------撤消上一次操作delete------------------删除move------------------移动＊copy------------------复制＊resize------------------修改图形大小形状＊transform------------------旋转、镜像、缩放co nnections------------------buffer------------------reshape------------------polarity------------------更改层的极性＊cera te------------------建立＊ch ange------------------更改＊attributes------------------属性edit之re sizeglobal------------------所有图形元素sur faces------------------沿着表面resizc ther rnals and don uts------------------散热盘及同圆contourize&resize------------------表面化及修改尺寸poly l ine ------------------多边形by factor------------------按照比例edit之mo vesame layer------------------同层移动oth er layer------------------移动到另一层strete h parallel li nes------------------平行线伸缩orthogonal s trrtch------------------平角线伸缩move trip lets (fixed a ngele)------------------角度不变地移线（ALT ＋D）move triplets(fixed lengt h)------------------长度不变地移线（ALT ＋J）move&to panel------------------把STEP中的图形移动到其它的STEP中edit之copysame l ayer------------------同层移动other layer------------------移动到另一层st ep&repeatsame layer------------------同层移动other laye r------------------同层排版ed it之reshapech ange symbolsa me ------------------更改图形break------------------打散break to Isla nds/holes------------------打散特殊图形arc t o lines------------------弧转线line to pa d------------------线转padc ontourize------------------创建铜面部件（不常用）drawn to surf ace------------------ 线变su rfaceclean h oles------------------清理空洞clean surfa ce------------------清理surf acefill------------------填充（可以将surfac e以线填充）design to rout ------------------设计到rout(做锣带常用，最佳值4 32）substitue ------------------替代(常用，分孔图转钻孔）cutting da ta------------------填充成sur face (常用来填充CA D数据）olarityr c direction------------------封闭区域edit之polarity(图像性质）positive------------------图像为正negati ve------------------图像为负i nvert------------------正负转换edit之ceate（建立）step------------------新建一个stepsym bol------------------新建一个s ymbolprofile------------------新建一个prof ileedit之chan ge（更改）chang e text------------------更改字符串pads to s lots------------------pad变成slots (槽）s pace tracks e venly------------------自动平均线隙(很重要）ACT IONS菜单checklists------------------检查清单re-read ER FS------------------重读erf文件netlist ana lyzer------------------网络分析netlist opt imization------------------网络优化output------------------输出clearselete&highli ght------------------取消选择或高亮reverse se leteion---------------参考选择（很重要，有TOUCH(接触）COVERED(完全接触））script ac tion------------------设置脚本名称selete dra wn------------------选择线（一般用来选大铜皮）conve rt netlist to layers------------------转化网络到层notes------------------文本contour operations------------------bom view------------------surface操作OPTION菜单se letion------------------选择attributes------------------属性graphic control------------------显示图形控制snap------------------抓取measuer------------------测量工具fil l parameters------------------填充参数line parameters------------------线参数colors------------------显示颜色设置c omponents------------------零件ANALYSIS菜单surface an alyzer------------------查找铜面部件中的问题dril l checks------------------钻孔检查board-dr ill checks------------------查找钻孔层与补偿削铣层中潜在的工艺性缺陷sig nal layer che cks------------------线路层检查power/ground checks------------------内层检查solder ma sk check------------------阻焊检查silk scr een checks ------------------字符层检查prof ile checks------------------profile检查d rill summary------------------生成padstac k中的孔的统计数字，查找p adtack中的最小焊环quote analysi s------------------smd su mmary------------------对外层铜箔层执行操作，生成有关被检验层中的SMD定位和封装的统计报告orbotec h AOI checks------------------microvi a checks------------------提供HDI设计的高效钻孔分析rout layer checks------------------pads for dril l------------------列出每种类型钻孔的焊盘尺寸以及焊盘的数量DFM菜单clean up------------------redun dancy cleaunp------------------repair------------------sliver------------------optimizat ion------------------yiel d improvement------------------advance d------------------custom------------------legacy------------------dft------------------DFM之Cleanuplegnd detect ion------------------文本检测construct pad s (auto)------------------自动转padconstr uct pads (aut o,all angles)------------------自动转pad（无论角度大小）建议不用co nstruct pads(ref)------------------手动转pad （参照erf）DFM之redundanc y cleanupaar edundant line removal------------------删除重线nfp remo val------------------------------删重孔、删独立PAD drawn to outline ------------------以线或轮廓来代替线绘区域减少层中的部件数量DF M之repairpadsnapping------------------整体PAD对齐pinho le eliminatio n------------------除残铜补沙眼neck down rep air------------------修补未完全被其它线或焊盘覆盖的圆端或方端产生的颈锁断开（即修补未连接上的线）DFM之sliverslive r´ angle s------------------修补潜在加工缺陷的锐角sliver&p eelable repa ir------------------查找修补信号层、地电层和阻焊层中的sl iverlegend s liver fill------------------用于填充具有.nome nclature属性集的组件之间的sliverta ngency elimin ation------------------D FM之optimizati onsignal lay er opt ------------------线路层优化line wid th opt------------------</Sctr+e 指定放大缩小的中心ctr+b删除选择的物件ctr+w在实体、轮廓、骨架之间切换ctr+c复制ctr+v粘贴ctr+x移动a lt+c同层复制ctrl+z 恢复到前一步操作a lt+d移动三连线，角度不变arl+j 移动三连线，长度不变alt+n 选择参数alt+g 图形控制面板alt+l 线参数s+g 扑捉到栅格s+c 扑捉到中心s+s 扑捉到骨架s+e 扑捉到边缘s+i 扑捉到交*点s+m 扑捉到中点s+p扑捉到轮廓线s+o 关闭对齐s+a 转换sna p层CTRL+Q 可以水平或者垂直移动实体CTR L+M 可以用不同的颜色显示打开任意多层ctrl+n 显示负层物体。
GENESIS2000入门教程Padup谷大pad paddn缩小pad reroute扰线路Shave削pad linedown缩线line/signal线Layer 层in 里面out外面Same layer 同一层spacing 间隙cu铜皮Other layer另一层positive 正negative负Temp 临时top顶层bot底层Soldermask绿油层silk字符层power 电源导(负片) Vcc 电源层(负片) ground 地层(负片) apply 应用solder 焊锡singnal 线路信号层soldnmask绿油层input 导入component 元器件Close 关闭zoom放大缩小create 创建Reste 重新设置corner 直角step PCB文档Center 中心snap 捕捉board 板Route 锣带repair 修理、编辑resize (编辑)放大缩小analysis 分析Sinde 边、面Advanced 高级measuer 测量PTH hole 沉铜孔NPTH hole 非沉铜孔output 导出VIA hole 导通孔smd pad 贴片PAD replace 替换fill 填充Attribute 属性round 圆square 正方形rectangle 矩形Select 选择include 包含exclude 不包含step 工作单元Reshape 改变形状profile 轮廓drill 钻带rout 锣带Actions 操作流程analyis 分析DFM 自动修改编辑circuit 线性Identify 识别translate 转换job matrix 工作室repair 修补、改正Misc 辅助层dutum point 相对原点corner 直角optimization 优化origin 零点center 中心global 全部check 检查reference layer 参考层reference selection 参考选择reverse selection 反选snap 对齐invert 正负调换symbol 元素feature 半径histogram 元素exist 存在angle 角度dimensions 标准尺寸panelization 拼图fill parameters 填充参数redundancy 沉余、清除层英文简写层属性顶层文字Top silk screen CM1( gtl ) silk-scren顶层阻焊Top solder mask SM1 ( gts ) solder-mask顶层线路Top layer L1 ( gtl ) signal内层第一层power ground (gnd) PG2 ( l2-pw ) power-ground(负片)内层第二层signal layer L3 signal (正片)内层第三层signal layer L4 signal (正片)内层第四层power ground (vcc) L5 ( l5-vcc) power-ground(负片)外层底层bottom layer L6 ( gbl ) signal底层阻焊bottom solder mask SM6 solder-mask底层文字bottom silk screen CM6 silk-scren层菜单Display ---------------------- -----当前层显示的颜色Features histogram ---------------- 当前层的图像统计Copy ---------------------- ------- 复制Merge ---------------------- ------ 合并层Unmerge ------------------- ----- 反合并层(将复合层分成正负两层)Optimize lerels ----------- ----- 层优化(当正负层太多时，要优化成最大3层)Fill profile ------------------- 填充profile(轮廓)Register ------------------ ---- 层自动对位matrix ------------------ ---- 层属性表(新建、改名、删除)copper/exposed area ----------- 计算铜面积(自动算出百分几)attribates ------------------ - 层属性(较少用)notes ------------------ ------ 记事本(较少用)clip area ------------------ - 删除区域(可自定义，或定义profile)drill tools manager ----------- 钻孔管理(改孔的属性，大小等)drill filter ------------------ 钻孔过滤hole sizes ------------------ 钻孔尺寸(在分孔图转钻孔经常用到)create drill map ------------- 利用钻孔做分孔图(如有槽孔，转出来有变)update verification coupons ---- 更新首尾孔的列表re-read ------------------ 重读文件(当文件误删时无法恢复时，可重读)truncate ------------------ 删除整层数据(无法用ctrl+z恢复)compare ------------------ 层对比(很有用，可以查看层与层之间改动过的地方）flaten ------------------ 翻转（只有在拼版里面才会出现）text reference------------------文字参考create shapelist------------------产生形状列表delete shapelist------------------删除形状列表EDIT菜单undo------------------撤消上一次操作delete------------------删除move------------------移动＊copy------------------复制＊resize------------------修改图形大小形状＊transform------------------旋转、镜像、缩放connections------------------buffer------------------reshape------------------polarity------------------更改层的极性＊cerate------------------建立＊change------------------更改＊attributes------------------属性edit之resize修改图形大小形状＊global------------------所有图形元素surfaces------------------沿着表面resizc therrnals and donuts------------------散热盘及同圆contourize&resize------------------表面化及修改尺寸poly line ------------------多边形by factor------------------按照比例edit之move -移动＊same layer------------------同层移动other layer------------------移动到另一层streteh parallel lines------------------平行线伸缩orthogonal strrtch------------------平角线伸缩move triplets (fixed angele)------------------角度不变地移线（ALT＋D）move triplets (fixed length)------------------长度不变地移线（ALT＋J）move&to panel------------------把STEP中的图形移动到其它的STEP中edit 之copy-复制＊same layer------------------同层移动other layer------------------移动到另一层step&repeatsame layer------------------同层移动other layer------------------同层排版edit之reshapechange symbolsame ------------------更改图形break------------------打散break to Islands/holes------------------打散特殊图形arc to lines------------------弧转线line to pad------------------线转padcontourize------------------创建铜面部件（不常用）drawn to surface------------------ 线变surfaceclean holes------------------清理空洞clean surface------------------清理surfacefill------------------填充（可以将surface以线填充）design to rout ------------------设计到rout(做锣带常用，最佳值432）substitue ------------------替代(常用，分孔图转钻孔）cutting data------------------填充成surface (常用来填充CAD数据）olarityrc direction------------------封闭区域edit之polarity(图像性质）positive------------------图像为正negative------------------图像为负invert------------------正负转换edit之ceate（建立）step------------------新建一个stepsymbol------------------新建一个symbolprofile------------------新建一个profileedit之change（更改）change text------------------更改字符串pads to slots------------------pad 变成slots (槽）space tracks evenly------------------自动平均线隙(很重要）ACTIONS菜单check lists------------------检查清单re-read ERFS------------------重读erf文件netlist analyzer------------------网络分析netlist optimization------------------网络优化output------------------输出clear selete&highlight------------------取消选择或高亮reverse seleteion---------------参考选择（很重要，有TOUCH(接触）COVERED(完全接触））script action------------------设置脚本名称selete drawn------------------选择线（一般用来选大铜皮）convert netlist to layers------------------转化网络到层notes------------------文本contour operations------------------bom view------------------surface操作OPTION菜单seletion------------------选择attributes------------------属性graphic control------------------显示图形控制snap------------------抓取measuer------------------测量工具fill parameters------------------填充参数line parameters------------------线参数colors------------------显示颜色设置components------------------零件ANAL YSIS菜单surface analyzer------------------查找铜面部件中的问题drill checks------------------钻孔检查board-drill checks------------------查找钻孔层与补偿削铣层中潜在的工艺性缺陷signal layer checks------------------线路层检查power/ground checks------------------内层检查solder mask check------------------阻焊检查silk screen checks ------------------字符层检查profile checks------------------profile检查drill summary------------------生成padstack中的孔的统计数字，查找padtack中的最小焊环quote analysis------------------smd summary------------------对外层铜箔层执行操作，生成有关被检验层中的SMD定位和封装的统计报告orbotech AOI checks------------------microvia checks------------------ 提供HDI设计的高效钻孔分析rout layer checks------------------pads for drill------------------列出每种类型钻孔的焊盘尺寸以及焊盘的数量DFM菜单cleanup------------------redundancy cleaunp------------------repair------------------sliver------------------optimization------------------yield improvement------------------advanced------------------custom------------------legacy------------------dft------------------DFM之Cleanuplegnd detection------------------文本检测. construct pads (auto)------------------自动转padconstruct pads (auto,all angles)------------------自动转pad（无论角度大小）建议不用construct pads (ref)------------------手动转pad （参照erf）DFM之redundancy cleanupaaredundant line removal------------------删除重线nfp removal------------------------------删重孔、删独立PADdrawn to outline ------------------以线或轮廓来代替线绘区域减少层中的部件数量DFM之repairpad snapping------------------整体PAD对齐pinhole elimination------------------除残铜补沙眼neck down repair------------------修补未完全被其它线或焊盘覆盖的圆端或方端产生的颈锁断开（即修补未连接上的线）DFM之sliversliver´ angles------------------修补潜在加工缺陷的锐角sliver&peelable repair------------------查找修补信号层、地电层和阻焊层中的sliverlegend sliver fill------------------用于填充具有.nomenclature属性集的组件之间的slivertangency elimination------------------DFM之optimizationsignal layer opt ------------------线路层优化line width opt------------------通过削线来达到最小值power/ground opt------------------内层优化solder mask opt------------------阻焊优化silk screen opt ------------------字符优化solder paste opt------------------锡膏优化positive plane opt ------------------DFM之yield improvementetch compansate------------------对蚀刻进行补偿、但保持CAD规范advanced teatdrops creation------------------加泪滴copper balancing------------------用于平衡铜箔分布来实现信号层上的镀覆均匀configuure参数iol_274x_ill_polygon= (Yes;No) -----------------是否检查/修正polygon他的意思是忽略检查多边形覆铜--选择no 如果多边形有错误,会被检查出来和修正注意:只有设定iol_enable_ill_polygon=Yes时才有作用iol_274x_ko_polarity=(1;2) ------判断数据极性的时候用的,默认的即可输入Rs274x组合参数极性的方式1- 绝对, 依据写在KO参数的值来判断极性(忽略IP和LP) 2- 相对, 依据IP及LP后的值来判断极性. 注意:IP影象极性;LP层次极性iol_274x_limit_dcode=(Yes;No)是否限制料号输入decode数的限制否:不做限制是:限制在10~999之间iol_274x_set_octagon_rotation=(Yes;No)--设置8角形的pad的角度针对RS-274的输入数据定义RX-274的八角形有一些问题,因为没有明确定义0度八角形位置. 是:开始的角度是0度否:开始的角度是22.5度iol_274X_set_polygon_rotation(Yes;No)RS-274X输入数据时polygon设定角度或是角落的问题是:开启设定开始角度0度否:开始角度为预设角度iol_274x_sr_ij_scaled(Yes;No)RS-274x输出和输入I code 和J code是否带有排版涨缩指令否:排版IJ值没有带涨缩是:排版IJ值有带涨缩ol_274X_sr_merge_pcb(Yes;No)--默认的是yes输入RS274X的数据是:输入时会试着配合PCB输入Rs274x , 强破打散排版. 否:输入274X毎一层会是不同的,允许排版数据input.iol_accept_raw_data(Yes;No)---默认参数为no控制输入多边形自我相交点的问题否: 不用外框线取代SIP surface. 是: SIP < illegal surface> 部份用外框线来代替. 假如设成是会使iol_fix_ill_polygon或iol_274x_ill_polygon无效. 请用yes, no input 到不同层别, 同时显示两层比对.推断出正确的图形.iol_clean_surface_min_brush(0-5)控制输入surface时是否减少不规则的边.假如在输入不规则形有许多边缘.可以由此参数来使边缘平滑. 范围:正的数值. 默认值为0.0不简化注意:值愈大会失真,只支持DPF输入iol_compress_meas(Yes;No)在跑完CHECKLIST的结果,如果档案太大是否要压缩.iol_diag_rect_line(1;2)输入矩形的线性如何处理 1.线就是线 2.线是不规则形(contour)iol_dpf_output_cont_as_com(Yes;No)Define contours as complex in DPF output. 定义输出DPF的contour是否为复杂的对象iol_dpf_output_zero_aper(Yes;No)是否允许输出DPF有尺寸是零.iol_dpf_patt_borde(1;2;3)输出时使用者可以自定如何处理不规则形 1.线会有圆角,PAD接触边缘会被忽略 2.对象接触边缘会被削 3.外形会被加入边缘iol_dpf_separate_letters(Yes;No)输入DPF时文字是否要分割否:文字为单一对象是:文字分割,每一文字为分割的对象iol_dpf_text_width_factor(0.1-50)DFP输入文字时只有定义高度.以这一个为乘数计算宽度.dpf--他是ucam默认的一种光绘格式,和gerber类似的一种格式,ucam那个公司出品的光绘机和测试机,他们直接支持dpf格式iol_drl_def_drill(0;1;2;3)当输入钻孔时如因数据不足.预设的格式. 0:Eexellon 1:Trudrill 2:Posalux 3:SMiol_dxf_circle_to_pad(Yes;No)控制DXF输入的圆圏是:转为PAD 否:转为外框圆圏iol_dxf_default_width(1-5)当输入DXF时有些对象的尺寸是零.这一个参数是在控制零尺寸的默认值.iol_dxf_round_cap(Yes;No)DXF输入时的收边形是:边角为矩形否:边角为圆形iol_dxf_round_line(0=No;1=Yes)是否方形的边为圆形0:预设为不转为圆形1:方形转为圆形iol_dxf_separate_frozen_layers(Yes;No)输入DXF时被冻结的层次是否在Genesis分开层别. 否:不分开是:输入是分开当输入参数iol_dxf_single_layer = "yes"时.假如被冻结的层次存在加入记录而且警告加入报告.iol_dxf_single_layer(Yes;No)输入DXF时如何处理是:所有的层次合并为单一层别否:分开处理iol_enable_ill_polygon(Yes;No) --选择yes输入IGI Par数据的相交不规则图形是:开启不规则图形违反规则的设定否:关闭不规则图形违反规则的设定,输入档案将停止注意:这一个程序的参数并没建议,除非有输入有先经过处理iol_exc_g00_canc_comp(Yes;No)Excellon g00指令取消补偿是:G00为取消补偿否:G00仍保留补偿ol_exc_use_header(Yes;No)输入Excellon时是否使用表头否:输入识别时忽略表头是:识别时使用表头注意:很多的表头并不适当.Genesis输入时会自动确认.iol_fill_abort_on_drop(Yes;No)填满不规则形时的处理方式是:填满时如有问题将中断否:填满时有问题继续.完成时警告加入记录文件.iol_fill_use_break_arc_k(Yes;No)计算填满弧时所使用的值是:打散弧的线值为" out_break_arc_k" 否:打散弧的线值为内建的精确值iol_fill_validation(Yes;No) Alerts the user that something went wrong during the fill process.输出时是否检查填满有问题的不规则形. 是:检查并有警告讯息否:不检查iol_fix_ill_polygon(Yes;No)是否修正自我交错的不规则形否:不修正自我交错的不规则形是:修正自我交错的不规则形注意:这一个参数只有在" iol_enable_ill_polygon = Yes"时有用.iol_gbr_arc_as_full_circle(Yes;No)输入G75指令时如有缺少角度时的处理方式是:零的角度转为完整的圆否:零的角度转为零长度的线iol_gbr_brk_diag_sqrs(Yes;No)是否打散方形的线是:在输入Gerber,RS-274X和Autoplot格式时,打散方形线二个pad加一条线替代方形线. 否:不打散iol_gbr_def_pentax(Yes;No) identify Gerber files as Pentax Gerber format by default预设的Gerber是否为Pentax格式iol_gbr_diag_type(1;2)Gerber输入时方形线的处理方式1:线 2.外框形注意:这一个参数只有在"iol_gbr_brk_diag_sqrs = Yes"有做用.假如iol_gbr_brk_diag_sqrs = No时物件为线-----------------------------------------------------------------------------------------------------------1. get_confirm_undo=yes Demand user confirmation before undo operation.请求使用者在undo 操作前确认2. get_def_units=inch Default units (Inch, MM) This parameter defines the default units for the Graphic Editor upon system startup. 这个参数定义关于Graphic Editor 系统启动时的预设单位。
GENESIS2000培训教材1、输入用户名和密码（用户名：PCB。
密码：PCB）2、界面介绍3、建立一个文件夹①利用INPUT功能建立一个文件夹，点击以后出现如下窗口②先建立文件夹利用Create建立一个文件夹输入所要建立的文件夹名称进入建立的文件夹中MATRIX：模型窗口（可直接进入层属性窗口）SETP：图形编辑窗口SYMBOLS：自定义图形INPUT：输入窗口OUTPUT：输出窗口其他窗口为系统窗口，经常用的窗口有以上几个，其他不做详细解释进入文件夹后，利用INPUT功能打开如下窗口导入GERBER后，关闭以上窗口，双击进入子目录（如下图）（子目录窗口，用来存放原稿、单只、拼版文件夹等）双击后，进入PCS文件夹（即图形编辑窗口）（图形编辑窗口）向上移动一屏鼠标抓取选择向下移动一屏图象区域选择向左移动一屏放大镜向右移动一屏尺寸测量全屏显示高亮坐标显示添加返回上一个窗口单项删除以屏幕中心放大单项移动以屏幕中心缩小单项复制属性设置改变线的角度延长线单项旋转单项物体的镜像单项物体正负属性改变打断线线段增加角度改变两条线路的角度平移线路（网络不断）单项选择（双击可选择所有同D码）框选不规则框选选择同一网络图形编辑中个菜单的介绍FILE菜单EDIT菜单移动菜单详解复制菜单详解Resize菜单详解Transform（转变）Connections（连接）Polarity(改变属性)Create(建立)Change(改变)GENESIS2000中常用到的快捷命令删除:CTRL+B移动:CTRL+X复制:CTRL+C粘贴:CTRL+V显示零线:CTRL+W显示套层:CTRL+N刷新:CTRL+F连接:ALT+O多层显示:CTRL+M改变:ALT+T返回：CTRL+ZOptions（属性）Analysis（检查）Signal Layer Checks（线路检查）柱状图查看Solder Mask Checks（阻焊检查）其他的层的检测（钻孔、文字等）跟线路大致相同，可根据自己实际需要进行检测，根据检查的结果来进行以后的操作。
GENESIS培训教学PPT课件•GENESIS软件概述•GENESIS基本操作与界面介绍•前后处理功能详解•建模与仿真方法探讨目录•高级功能应用指南•实际工程案例解析与讨论•课程总结与展望01GENESIS软件概述软件背景及发展历程创立背景为满足电子设计自动化（EDA）领域的需求而开发发展历程从初创阶段到逐步成熟，不断推出新版本，增加新功能重要里程碑获得行业认可，成为EDA领域的标准工具之一1 2 3原理图输入、PCB设计、自动布线、电路仿真等主要功能电子、通信、计算机、航空航天等多个领域应用领域手机、平板电脑、服务器等电子产品的设计与制造典型应用案例软件功能与应用领域特点提高设计效率，降低生产成本，促进产品创新等优势分析与其他软件的比较在功能、性能、易用性等方面具有竞争优势易于使用、功能强大、高度集成、跨平台支持等软件特点及优势分析02GENESIS基本操作与界面介绍010203下载GENESIS 安装包；双击安装包，按照提示进行安装；安装步骤选择安装路径和相关组件；完成安装。
启动方法在桌面或开始菜单找到GENESIS图标；双击图标启动软件。
菜单栏包含文件、编辑、视图等常用操作；工具栏提供常用功能的快捷按钮；工作区显示和编辑电路图的主要区域；状态栏显示当前操作状态和相关信息。
原理图编辑PCB设计元件库管理输出与打印01020304提供原理图绘制、编辑和查看功能；支持PCB板的布局、布线等操作；管理原理图和PCB设计所需的元件库；支持将设计成果输出为PDF、图片等格式，以及打印功能。
01基本操作演示02新建、打开和保存文件；03绘制和编辑原理图；01 02 03PCB板的布局与布线；元件库的添加与使用。
练习绘制一个简单的原理图，并进行保存和导出；从元件库中调用元件，并在原理图中使用；在PCB板上进行布局和布线，生成PCB文件；将设计成果输出为PDF格式，并进行打印。
03前后处理功能详解模型训练与评估支持多种机器学习算法，如线性回归、逻辑回归、决策树等。
GENESIS2000入门教程Padup谷大pad paddn缩小pad reroute扰线路Shave削pad linedown缩线line/signal线Layer层in里面out外面Samelayer同一层spacing间隙cu铜皮Otherlayer另一层positive正negative负Temp临时top顶层bot底层Soldermask绿油层silk字符层power电源导(负片)Vcc电源层(负片)ground地层(负片)apply应用solder焊锡singnal线路信号层soldnmask绿油层input导入外层底层bottomlayerL6(gbl)signal底层阻焊bottomsoldermaskSM6solder-mask底层文字bottomsilkscreenCM6silk-scren层菜单Display---------------------------当前层显示的颜色Featureshistogram----------------当前层的图像统计Copy-----------------------------复制Merge----------------------------合并层Unmerge------------------------反合并层(将复合层分成正负两层) Optimizelerels----------------层优化(当正负层太多时，要优化成最大3层)Fillprofile-------------------填充profile(轮廓)Register----------------------层自动对位matrix----------------------层属性表(新建、改名、删除)copper/exposedarea-----------计算铜面积(自动算出百分几)attribates-------------------层属性(较少用)notes------------------------记事本(较少用)cliparea-------------------删除区域(可自定义，或定义profile)drilltoolsmanager-----------钻孔管理(改孔的属性，大小等)drillfilter------------------钻孔过滤holesizes------------------钻孔尺寸(在分孔图转钻孔经常用到) createdrillmap-------------利用钻孔做分孔图(如有槽孔，转出来有变)resizctherrnalsanddonuts------------------散热盘及同圆contourize&resize------------------表面化及修改尺寸polyline------------------多边形byfactor------------------按照比例edit之move-移动＊samelayer------------------同层移动otherlayer------------------移动到另一层stretehparallellines------------------平行线伸缩orthogonalstrrtch------------------平角线伸缩movetriplets(fixedangele)------------------角度不变地移线（ALT＋D）movetriplets(fixedlength)------------------长度不变地移线（ALT＋J）move&topanel------------------把STEP中的图形移动到其它的STEP中edit之copy-复制＊samelayer------------------同层移动otherlayer------------------移动到另一层step&repeatsamelayer------------------同层移动otherlayer------------------同层排版edit之reshapechangesymbolsame------------------更改图形break------------------打散breaktoIslands/holes------------------打散特殊图形re-readERFS------------------重读erf文件netlistanalyzer------------------网络分析netlistoptimization------------------网络优化output------------------输出clearselete&highlight------------------取消选择或高亮reverseseleteion---------------参考选择（很重要，有TOUCH(接触）COVERED(完全接触））scriptaction------------------设置脚本名称seletedrawn------------------选择线（一般用来选大铜皮）convertnetlisttolayers------------------转化网络到层notes------------------文本contouroperations------------------bomview------------------surface操作OPTION菜单seletion------------------选择attributes------------------属性graphiccontrol------------------显示图形控制snap------------------抓取measuer------------------测量工具fillparameters------------------填充参数lineparameters------------------线参数colors------------------显示颜色设置advanced------------------custom------------------legacy------------------dft------------------DFM之Cleanuplegnddetection------------------文本检测constructpads(auto)------------------自动转padconstructpads(auto,allangles)------------------自动转pad（无论角度大小）建议不用constructpads(ref)------------------手动转pad（参照erf）DFM之redundancycleanupaaredundantlineremoval------------------删除重线nfpremoval------------------------------删重孔、删独立PADdrawntooutline------------------以线或轮廓来代替线绘区域减少层中的部件数量DFM之repairpadsnapping------------------整体PAD对齐pinholeelimination------------------除残铜补沙眼neckdownrepair------------------修补未完全被其它线或焊盘覆盖的圆端或方端产生的颈锁断开（即修补未连接上的线）DFM之sliversliver´angles------------------修补潜在加工缺陷的锐角sliver&peelablerepair------------------查找修补信号层、地电层和阻焊层中的sliver输入相对,针对.是:开始的角度是0度否:开始的角度是22.5度iol_274X_set_polygon_rotation(Yes;No)RS-274X输入数据时polygon设定角度或是角落的问题是:开启设定开始角度0度否:开始角度为预设角度iol_274x_sr_ij_scaled(Yes;No)RS-274x输出和输入Icode和Jcode是否带有排版涨缩指令否:排版IJ值没有带涨缩是:排版IJ值有带涨缩ol_274X_sr_merge_pcb(Yes;No)--默认的是yes输入RS274X的数据是:输入时会试着配合PCB输入Rs274x,强破打散排版.否:输入274X毎一层会是不同的,允许排版数据input.iol_accept_raw_data(Yes;No)---默认参数为no控制输入多边形自我相交点的问题否:不用外框线取代SIPsurface.是:SIP<illegalsurface>部份用外框线来代替.假如设成是会使iol_fix_ill_polygon或iol_274x_ill_polygon无效.请用yes,noinput到不同层别,同时显示两层比对.推断出正确的图形.iol_clean_surface_min_brush(0-5)控制输入surface时是否减少不规则的边.假如在输入不规则形有许多边缘.可以由此参数来使边缘平滑.范围:正的数值.默认值为0.0不简化注意:值愈大会失真,只支持DPF输入iol_compress_meas(Yes;No)在跑完CHECKLIST的结果,如果档案太大是否要压缩.iol_diag_rect_line(1;2)输入矩形的线性如何处理1.线就是线2.线是不规则形(contour)dpf--iol_dxf_single_layer="yes"时.假如被冻结的层次存在加入记录而且警告加入报告.iol_dxf_single_layer(Yes;No)输入DXF时如何处理是:所有的层次合并为单一层别否:分开处理iol_enable_ill_polygon(Yes;No)--选择yes输入IGIPar数据的相交不规则图形是:开启不规则图形违反规则的设定否:关闭不规则图形违反规则的设定,输入档案将停止注意:这一个程序的参数并没建议,除非有输入有先经过处理iol_exc_g00_canc_comp(Yes;No)Excellong00指令取消补偿是:G00为取消补偿否:G00仍保留补偿ol_exc_use_header(Yes;No)输入Excellon时是否使用表头否:输入识别时忽略表头是:识别时使用表头注意:很多的表头并不适当.Genesis输入时会自动确认.iol_fill_abort_on_drop(Yes;No)填满不规则形时的处理方式是:填满时如有问题将中断否:填满时有问题继续.完成时警告加入记录文件.iol_fill_use_break_arc_k(Yes;No)计算填满弧时所使用的值是:打散弧的线值为"out_break_arc_k"否:打散弧的线值为内建的精确值iol_fill_validation(Yes;No)Alertstheuserthatsomethingwentwrongduringthefillprocess.输出时是否检查填满有问题的不规则形.是:检查并有警告讯息否:不检查iol_fix_ill_polygon(Yes;No)是否修正自我交错的不规则形否:不修正自我交错的不规则形是:修正自我交错的不规则形注意:这输入Gerber然后以r*16批注：的次方) B)min_brushandsecondary_min_brush(ifdefined)areroundedtothecorrespondingvalue.Awarningisissuedif min_brushorsecondary_min_brushhavebeenrounded.min_brush及secondary_min_brush(如果有定义)会进位到对应的数据。
