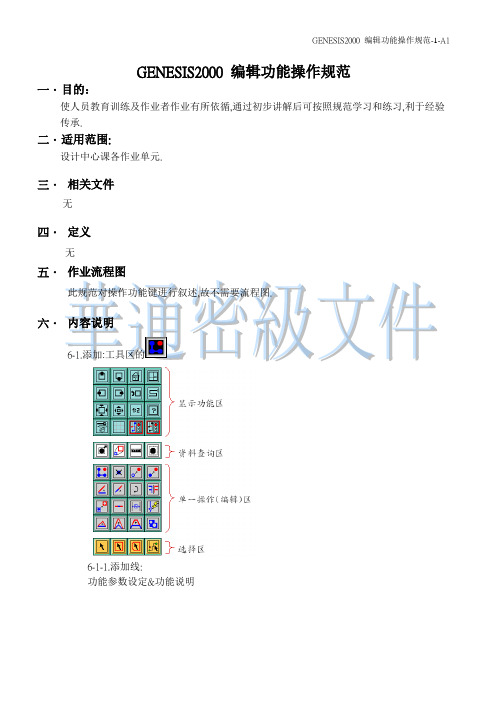

GENESIS2000 编辑功能操作规范一．目的：使人员教育训练及作业者作业有所依循,通过初步讲解后可按照规范学习和练习,利于经验传承.二．适用范围:设计中心课各作业单元.三．相关文件无四．定义无五．作业流程图此规范对操作功能键进行叙述,故不需要流程图.六．内容说明6-1.添加:工具区的6-1-1.添加线:功能参数设定&功能说明6-1-1-1.添加物件的选择A.添加线:B.添加PAD:C.添加SURFACE:D.添加弧:E.添加文字:6-1-1-2.属性(Attributes)的设定:此功能在添加物件时可直接将按照需要设定相应的属性,以便后续作业.A.首先用数表点击Attributes栏选择需要设定的属性B.点击”Add”添加至Values栏C.若选择错误可以点击Reset复位,重新选择D.对象添加完成后,须复位并点击Close离开.6-1-1-3.添加物件的正负片选择A.选择正片:PositiveB.选择负片:Negative6-1-1-4.于Symbol:处输入需添加的线宽. 输入格式为:r(线头为圆形)加线宽,或s(线头为方形) 加线宽,添加的线宽单位为mil.如:r005(5mil圆形线).也可以先点箭头,再点需添加同类的线.6-1-1-5.线路形状的选择Single Line:单条线Polyline:多端点连续画线Rectangle:形成一个回路的线Slot:槽孔6-1-1-6.添加线路的角度选择A.任何角度的线路选择:B.垂直线路选择:C.水平线路选择:D.垂直或水平均可添加:E.以45度倍数添加:6-1-1-7.添加线段的起始点可配合锁点/格点功能进行. 6-1-1-8. 例如:A.添加1条20mil正片形式的框线,如下图B.添加1个宽20MIL长1英吋角度为45度的PTH SLOT参数设定如下图6-1-2. 添加PAD6-1-2-1.此参数代表添加PAD不需要镜射6-1-2-2.角度为0,即不旋转6-1-2-3.r20代表添加的PAD为圆形的20mil PAD.第一个字母为r为圆形,若第一个字母为s则为方形.6-1-2-4.Nx:X方向要添加的个数Ny: Y方向要添加的个数Dx: X方向两个PAD的PICTH尺寸Dy: Y方向两个PAD的PICTH尺寸Xscl: X方向的放大比率Yscl: Y方向的放大比率6-1-3. 添加SURFACE6-1-3-1.Rectangle:添加1个正方形的Surface6-1-3-2.Polygon: 添加1个多边形的Surface6-1-3-3.Circle: 添加1个圆形的Surface6-1-4.添加弧6-1-4-1.画弧的固定点说明.Start:弧起始点Center:弧的中心点End:弧的终点Edge:弧的边缘Angle:弧的角度Length:弧的长度如: Start, Center, End解释为画弧的时候,第一点为弧的起点,第二点为弧的中心,第三点为弧的结束点6-1-4-2.在clockwise前打勾为顺时针方向画弧,不打勾为反时针方向画弧.6-1-4-3.例:画1条线宽20mil,依顺时针以起点,中心,结束点的顺序画一段弧,如下图所示.6-1-5. 添加文字6-1-5-1.上图所示,为添加正片(Positive)镜射(Mir)角度为0度的字符串(String) X Size:字体高度Y Size:字体宽度Line width:文字线宽Text:需要添加的文字6-2.修改6-2-1.对单一对象修改6-2-1-1.双击可删除单一对象6-2-1-2.点击一对象可以将该对象移动到其它地方.6-2-1-3.点击一对象可以将该对象复制到其它地方.6-2-1-4.线路一端点不变,角度和长度可移动.6-2-1-5.线路角度不变,一端可伸缩6-2-1-6.双击一对象,执行一次可以旋转90度6-2-1-7.双击一对象,可以镜射6-2-1-8.双击一对象,可以正负片转换6-2-1-9.一条线路打断为两节6-2-1-10.直线拉折线6-2-1-11.三条线移动中间线段角度不变6-2-1-12.折线两端点不变,改变折线角度6-2-1-13.Surface编辑器,可对Surface的边/角度/弧进行更改,此功能目前CAM 一般不使用.6-2-1-14.手动选择对象功能6-2-2.对同时选择的多个或单个对象进行修改6-2-2-1. Undo:还原,快捷键是crtl+z.6-2-2-2. Delete:删除,快捷键是crtl+b.执行此操作前须选择要删除的对象,否则系统会默认所有的对象.若没有选择对象,系统会提示是否应该执行删除动作.6-2-2-3.MOVE:移动A.S ame layer:同层移动首先选择需要移动的对象,可以用快捷键CRTL+X,给出移动时的对位点,再将对象放置于另一点.(可以配合锁点/格子功能)B.O ther layer:移动到其它层于Target layer处输入或选择移至的目标层名,并可以再Invert处选择是否以正片或负片方式移至其它层,于Resize by处输入需变更的尺寸.若未进行选择系统会提示是否正层移动.C.并行线的伸缩:选择要伸缩的一组并行线,移动鼠标或输入终点坐标.D.直角的伸缩移动:E.移动三段线的中间线段:F.PCB移动PANEL到上:6-2-2-4. COPY:复制A.同层复制(快捷键为ALT+C),首先要选择需要复制的对象,并给出对位点,若没有选择需要复制的对象,系统会提示是否整层复制.B.复制到另一层,可以改变对象的大小及正负片形式复制到其它层C.S-PCS复制为PCS:输入X,Y轴要排的片数及片与片的PITCH.6-2-2-5.Resize:修改尺寸A.全体对象的修改:对所有选择的对象可进行放大或缩小,放在时在size处输入要加大的尺寸即可,若需缩小则需在数据前加负号B.表面对象(Surfaces)的修改:C.T hermal pad及同心圆的修改:D.表面化及尺寸修改:E.多边形的线修改:F.依比例修改:6-2-2-6变形(旋转/镜设/倍率):6-2-2-7.角的连接: A.圆角变直角:B.角变圆角:6-2-2-8. 暂存区Buffer:选择要复制的对象,并自动存储在缓冲区,可执行多次粘贴动作.复制及粘贴时均要给出对位点.6-2-2-9.Reshape:修改形状A.更改符号:B.打散C.打散成岛/空洞D.还原成表面对象E.弧转成线F.线转成PADG.表面对象转成PADH.P AD转成线I.表面化J.线涂的数据转成表面对象K.清除空洞L.清理表面对象M.填满N.设计转为成型O.替代P.封闭区域Q.改变弧的方向6-2-2-10.极性转换Polarity:6-2-2-11.Create:新建A.新增STEPB.新增SYMBOLC.新增PROFILE6-2-2-12. 改变Change:A.改变文字B.P AD转成槽孔C.间距平均化6-2-2-13. 属性更改Attributes:A.修改属性B.删除属性6-2-3.M3键中的编辑功能6-2-3-1.复制:M3键中的复制,可跨料号复制,也就是说可以将其它料号或STEP中的层次复制本STEP的层次中.Source job处输入来源料号名Source step处输入STEP名称Source layer处输入要复制层次名可以复选.Mode:选择Replace为取代原有数据,选择Append为以添加方式,复制到目标层.Invert是要选择来源层是否以负片方式合并到目标层.在同STEP中可以用M2键进行拖拽.6-2-3-2.合并(MORGE):可以将两层合并为一层.Source处输入需要合并的层次Dest layer处输入合并的目标层.Invert是要选择来源层是否以负片方式合并到目标层.6-2-3-3.反合并Unmerge:同合并刚好相反,是要将源合并层次分离出来.Layre处输入要分离的源层次Dest.suffix处输入分离出来层次的后缀名Dest.maximal layers处输入最多要分离成多少层.6-2-3-4.极性等级最佳化6-2-3-5.填满Profile6-2-3-6.层次对位Register:可以将不同位置的层次,给出偏差值,可以自动对位.6-2-3-7.矩阵结构的新增/更改/删除层别:可以不用进入矩阵,直接删增加/更改/删除层名.6-2-3-8.电子注纪Notes:此功能可以一些需做出标示的地方做出标记,以便寻找.6-2-3-9.剪掉区块Clip area:6-2-3-10.回读Re-read:此功能在不退出料号的情况下,可以恢复在最后一次存盘时的数据.特别是有些动作不能使用Undo功能进行恢复,可以用此功能恢复修改前的数据.6-2-3-11.裁缩Truncate:此功能仅保留层名删除所有数据.删除以后无法Re-read,若需恢复,需不存盘退出重新进入.6-2-3-12.影像产品参数:此功能为照相房画底片时使用.七．查核作业此规范对操作功能键进行叙述,故不需要查核作业八．核准及施行1.核准施行程序：本项规范由N00设计治具工程部负责制作，经行政系统核准后实施，修订时亦同。
