Ｇｅｎｅｓｉｓ2000 cam基本操作流程1、Ａｃｔｉｏｎｓ→Ｉｎｐｕｔ，选择或者填写ｐａｔｈ，ｊｏｂ（工号），ｓｔｅｐ（定为ｃａｄ）几个项目后ｉｄｅｎｔｉｆｙ→ｔｒａｎｓｌａｔｅ，查看报告ｒｅｐｏｒｔ…，有异常情况，需要查找原因，如调整读入格式或设定光圈参数；无异常情况时，ｅｄｉｔｏｒ进入编辑界面。
2、进入ｊｏｂｍａｔｒｉｘ排列各层顺序、定义各层资料属性及命名，命名规则如下（后处理程序的需要）：（其中[n]为从ｔｏｐ开始为１，然后是２，３，４…，如此类推对应的层号代替）Top side of silkscreen: toComponent side of solder mask : tsComponent side :csTop signal layer of inner layer : sig[n]tBottom signal layer of inner layer :sig[n]b (need mirror)Top power ground layer of inner layer : pln[n]tBottom power ground layer of inner layer :pln[n]b (need mirror) Solder side :ssSolder side of solder mask :bsBottom side of silkscreen : boDrill: drl2nd drill :drl2Outline :rout无用层层名可不改，层名规定好后可直接运行Actions---re-arrange rows 命令，各层资料属性及叠层顺序就可自动排好。
3. 存盘，并复制一个ｓｔｅｐ，再更名为net ｓｔｅｐ,作为网络比较用，在net中做以下操作：下面各步骤中，选择所需的相应ｅｒｆ模式，按照设定的参数操作。
ｓｅｌｅｃｔｏｕｔｌｉｎｅｏｎｒｏｕｔｌａｙｅｒ，ｅｄｉｔ→ｃｒｅａｔｅ→ｐｒｏｆｉｌｅ（定义操作范围）ｓｔｅｐ→ｄａｔｕｍｐｏｉｎｔ（选定基准点）ｏｐｔｉｏｎｓ→ｓｎａｐ→ｏｒｉｇｉｎ(选定相对零点)ｄｆｍ→ｒｅｐａｉｒ→ｐａｄｓｎａｐｐｉｎｇ（对正钻孔、焊盘）ｄｆｍ→ｃｌｅａｎｕｐ→ｃｏｎｓｔｒｕｃｔｐａｄｓ（ａｕｔｏ．）对ｔｏｐ、ｂｏｔｔｏｍｍａｓｋ层进行转换（须先看其是否比线路层大很多，如是，则需先适当缩小ｅｄｉｔ→ｒｅｓｉｚｅ→ｇｌｏｂａｌ）。
GENESIS2000入门教程Padup放大padpaddn缩小padre route扰线路Sha ve削padlinedo wn缩线line/si gnal线Layer层in 里面out外面Same layer同一层pacing 间隙cu铜皮Otherlayer另一层pos itive 正negat ive负Temp 临时top顶层bot底层Soldermask绿油层silk字符层p ower 电源导(负片)Vcc 电源层(负片)g round 地层(负片)apply 应用sold er 焊锡singnal线路信号层soldnm ask绿油层input导入component元器件Close 关闭zoom放大缩小create 创建Res te 重新设置corner 直角step PC B文档C enter 中心snap捕捉board 板Route锣带r epair 修理、编辑r esize (编辑)放大缩小analys is 分析Sinde 边、面Adv anced 高级mea suer 测量PTH hole 沉铜孔N PTH hole 非沉铜孔output 导出VIA hole 导通孔smd pa d 贴片PAD replace 替换fill填充Attribute属性round 圆square 正方形rect angle 矩形Sele ct 选择include 包含e xclude 不包含step 工作单元Reshape 改变形状pro file 轮廓dril l 钻带rout 锣带Actions 操作流程ana lyis 分析DFM 自动修改编辑circuit线性Identify 识别translate 转换j ob matrix 工作室repair 修补、改正Misc 辅助层dut um point 相对原点corne r 直角optimi zation 优化ori gin 零点cente r 中心glo bal 全部ch eck 检查refere nce layer 参考层refere nce selection参考选择reverse selec tion 反选snap对齐invert正负调换symbol 元素feature半径histogram元素exist 存在angle 角度di mensions 标准尺寸panelization拼图fill paramete rs 填充参数redundancy 沉余、清除层英文简写层属性顶层文字Top sil k screen CM1( gtl )sil k-scren顶层阻焊Top sol der mask SM1 ( gts )sol der-mask 顶层线路Top la yer L1 ( gtl )si gnal内层第一层power groun d (gnd) PG2 ( l2-pw ) power-g round(负片)内层第二层signal layer L3 sign al (正片)内层第三层signal layer L4 signal (正片)内层第四层power grou nd (vcc) L5 ( l5-vcc)power-ground(负片)外层底层bott om layer L6 ( gbl ) s ignal底层阻焊bottom so lder mask S M6 solder-ma sk底层文字bottom silkscreen CM6silk-scren层菜单Display---------------------- -----当前层显示的颜色Fe atures histog ram ---------------- 当前层的图像统计Copy ---------------------- -------复制Merge ---------------------- ------合并层Unmerge------------------- -----反合并层(将复合层分成正负两层) Optimizelerels ----------- ----- 层优化(当正负层太多时，要优化成最大3层)Fillprofile ------------------- 填充profile(轮廓)Register ------------------ ---- 层自动对位matrix ------------------ ---- 层属性表(新建、改名、删除)copper/expose d area ----------- 计算铜面积(自动算出百分几)att ribates ------------------ - 层属性(较少用)notes ------------------------ 记事本(较少用)clip are a ------------------ - 删除区域(可自定义，或定义profile) dril l tools manag er ----------- 钻孔管理(改孔的属性，大小等) drill f ilter ------------------ 钻孔过滤hole siz es ------------------ 钻孔尺寸(在分孔图转钻孔经常用到) create dr ill map ------------- 利用钻孔做分孔图(如有槽孔，转出来有变)update v erification c oupons ---- 更新首尾孔的列表re-re ad ------------------ 重读文件(当文件误删时无法恢复时，可重读)truncat e ------------------ 删除整层数据(无法用ctrl+z恢复) compare------------------ 层对比(很有用，可以查看层与层之间改动过的地方）fla ten ------------------翻转（只有在拼版里面才会出现）text ref erence------------------文字参考create sha pelist------------------产生形状列表delete s hapelist------------------删除形状列表EDIT菜单undo------------------撤消上一次操作delete------------------删除move------------------移动＊copy------------------复制＊resize------------------修改图形大小形状＊transform------------------旋转、镜像、缩放co nnections------------------buffer------------------reshape------------------polarity------------------更改层的极性＊cera te------------------建立＊ch ange------------------更改＊attributes------------------属性edit之re sizeglobal------------------所有图形元素sur faces------------------沿着表面resizc ther rnals and don uts------------------散热盘及同圆contourize&resize------------------表面化及修改尺寸poly l ine ------------------多边形by factor------------------按照比例edit之mo vesame layer------------------同层移动oth er layer------------------移动到另一层strete h parallel li nes------------------平行线伸缩orthogonal s trrtch------------------平角线伸缩move trip lets (fixed a ngele)------------------角度不变地移线（ALT ＋D）move triplets(fixed lengt h)------------------长度不变地移线（ALT ＋J）move&to panel------------------把STEP中的图形移动到其它的STEP中edit之copysame l ayer------------------同层移动other layer------------------移动到另一层st ep&repeatsame layer------------------同层移动other laye r------------------同层排版ed it之reshapech ange symbolsa me ------------------更改图形break------------------打散break to Isla nds/holes------------------打散特殊图形arc t o lines------------------弧转线line to pa d------------------线转padc ontourize------------------创建铜面部件（不常用）drawn to surf ace------------------ 线变su rfaceclean h oles------------------清理空洞clean surfa ce------------------清理surf acefill------------------填充（可以将surfac e以线填充）design to rout ------------------设计到rout(做锣带常用，最佳值4 32）substitue ------------------替代(常用，分孔图转钻孔）cutting da ta------------------填充成sur face (常用来填充CA D数据）olarityr c direction------------------封闭区域edit之polarity(图像性质）positive------------------图像为正negati ve------------------图像为负i nvert------------------正负转换edit之ceate（建立）step------------------新建一个stepsym bol------------------新建一个s ymbolprofile------------------新建一个prof ileedit之chan ge（更改）chang e text------------------更改字符串pads to s lots------------------pad变成slots (槽）s pace tracks e venly------------------自动平均线隙(很重要）ACT IONS菜单checklists------------------检查清单re-read ER FS------------------重读erf文件netlist ana lyzer------------------网络分析netlist opt imization------------------网络优化output------------------输出clearselete&highli ght------------------取消选择或高亮reverse se leteion---------------参考选择（很重要，有TOUCH(接触）COVERED(完全接触））script ac tion------------------设置脚本名称selete dra wn------------------选择线（一般用来选大铜皮）conve rt netlist to layers------------------转化网络到层notes------------------文本contour operations------------------bom view------------------surface操作OPTION菜单se letion------------------选择attributes------------------属性graphic control------------------显示图形控制snap------------------抓取measuer------------------测量工具fil l parameters------------------填充参数line parameters------------------线参数colors------------------显示颜色设置c omponents------------------零件ANALYSIS菜单surface an alyzer------------------查找铜面部件中的问题dril l checks------------------钻孔检查board-dr ill checks------------------查找钻孔层与补偿削铣层中潜在的工艺性缺陷sig nal layer che cks------------------线路层检查power/ground checks------------------内层检查solder ma sk check------------------阻焊检查silk scr een checks ------------------字符层检查prof ile checks------------------profile检查d rill summary------------------生成padstac k中的孔的统计数字，查找p adtack中的最小焊环quote analysi s------------------smd su mmary------------------对外层铜箔层执行操作，生成有关被检验层中的SMD定位和封装的统计报告orbotec h AOI checks------------------microvi a checks------------------提供HDI设计的高效钻孔分析rout layer checks------------------pads for dril l------------------列出每种类型钻孔的焊盘尺寸以及焊盘的数量DFM菜单clean up------------------redun dancy cleaunp------------------repair------------------sliver------------------optimizat ion------------------yiel d improvement------------------advance d------------------custom------------------legacy------------------dft------------------DFM之Cleanuplegnd detect ion------------------文本检测construct pad s (auto)------------------自动转padconstr uct pads (aut o,all angles)------------------自动转pad（无论角度大小）建议不用co nstruct pads(ref)------------------手动转pad （参照erf）DFM之redundanc y cleanupaar edundant line removal------------------删除重线nfp remo val------------------------------删重孔、删独立PAD drawn to outline ------------------以线或轮廓来代替线绘区域减少层中的部件数量DF M之repairpadsnapping------------------整体PAD对齐pinho le eliminatio n------------------除残铜补沙眼neck down rep air------------------修补未完全被其它线或焊盘覆盖的圆端或方端产生的颈锁断开（即修补未连接上的线）DFM之sliverslive r´ angle s------------------修补潜在加工缺陷的锐角sliver&p eelable repa ir------------------查找修补信号层、地电层和阻焊层中的sl iverlegend s liver fill------------------用于填充具有.nome nclature属性集的组件之间的sliverta ngency elimin ation------------------D FM之optimizati onsignal lay er opt ------------------线路层优化line wid th opt------------------</Sctr+e 指定放大缩小的中心ctr+b删除选择的物件ctr+w在实体、轮廓、骨架之间切换ctr+c复制ctr+v粘贴ctr+x移动a lt+c同层复制ctrl+z 恢复到前一步操作a lt+d移动三连线，角度不变arl+j 移动三连线，长度不变alt+n 选择参数alt+g 图形控制面板alt+l 线参数s+g 扑捉到栅格s+c 扑捉到中心s+s 扑捉到骨架s+e 扑捉到边缘s+i 扑捉到交*点s+m 扑捉到中点s+p扑捉到轮廓线s+o 关闭对齐s+a 转换sna p层CTRL+Q 可以水平或者垂直移动实体CTR L+M 可以用不同的颜色显示打开任意多层ctrl+n 显示负层物体。

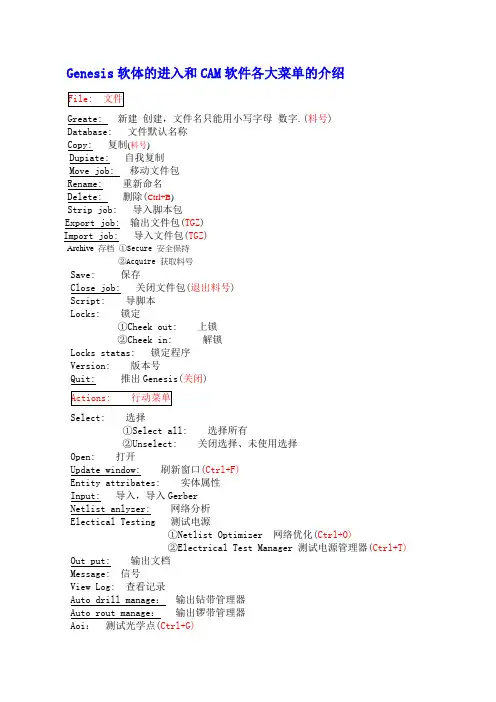

Genesis软体的进入和CAM软件各大菜单的介绍Greate: 新建创建，文件名只能用小写字母数字.(料号)Database: 文件默认名称Copy: 复制(料号)Dupiate: 自我复制Move job: 移动文件包Rename: 重新命名Delete: 删除(Ctrl+B)Strip job: 导入脚本包Export job: 输出文件包(TGZ)Import job: 导入文件包(TGZ)Archive 存档①Secure 安全保持②Acquire 获取料号Save: 保存Close job: 关闭文件包(退出料号)Script: 导脚本Locks: 锁定①Cheek out: 上锁②Cheek in: 解锁Locks statas: 锁定程序Version: 版本号Quit: 推出Genesis(关闭)Select: 选择①Select all: 选择所有②Unselect: 关闭选择、未使用选择Open: 打开Update window: 刷新窗口(Ctrl+F)Entity attribates: 实体属性Input: 导入，导入GerberNetlist anlyzer: 网络分析Electical Testing 测试电源①Netlist Optimizer 网络优化(Ctrl+O)②Electrical Test Manager 测试电源管理器(Ctrl+T)Out put: 输出文档Message: 信号View Log: 查看记录Auto drill manage：输出钻带管理器Auto rout manage：输出锣带管理器Aoi：测试光学点(Ctrl+G)Panelization Wizard：排版精灵Panelization Setup：排版设置Sharelist：分析列表ODB++ Messenger：奥宝使用者Quote Sunmdry：立刻提供ERF editor：编辑ERF档Users:用户Groups:群Configuration:组Databases:数据库Licenses:批准Usage:使用Installed:安装Clean unused symbols：清楚未使用的符号Check resized sybols:检查调整的符号Main clipboard：电路板窗口Input:导入Output:输出Genesislib:共用库Go up: 向上Matrix: 特性表Steps: 文件Symbols: D码库Stackups:叠板Wheels: D码学习器Forms:表单Flows:流程Attribates: 属性Input：导入Output:输出User:用户Extension:贮存资料档案Actions(行动菜单)– Input –Path:(找资料路径) –Job:（生产料号） Step:orig -Identify(读入资料格式) - Translate(执行转换) – Editor(进入编辑)Job(料号):Step（文件）:Job matrix（料号特性表）:在工作界面(白色方框)蓝色框点右键⑴Work layer:工作层⑵Snap layer:参考层⑶Affected none:关闭所有影响层⑷Affected all：打开所有影响层⑸Affected board：电路板影响层⑹Affected filter：过滤影响层Display:显示层颜色Features histogram:显示物件(查看D码) Copy:复制merge:合并unmerge:反合并Optimize leveis:极性等级最佳化(合层)Fill profole:添满虚线(填铜--工艺边及电镀边) Register:对齐(自动对齐)Matrix:特性表⑴Ceate layer:新建层⑵Rename layer:重新命名⑶Delete layer:删除层Copper/exposed area：记算铜面积(电镀面积) Attributes:属性(查看层)Notes:记事本Clip area:清除区域Re-read:重新读入Truncate:截缩(注: 截缩后无法恢复) Compare:图形对比(原稿比对)Text reference:文字参考Create shapelist:产生形状列表Delete shapelist：删除形状列表第一个坐标：绝对坐标（白色）。

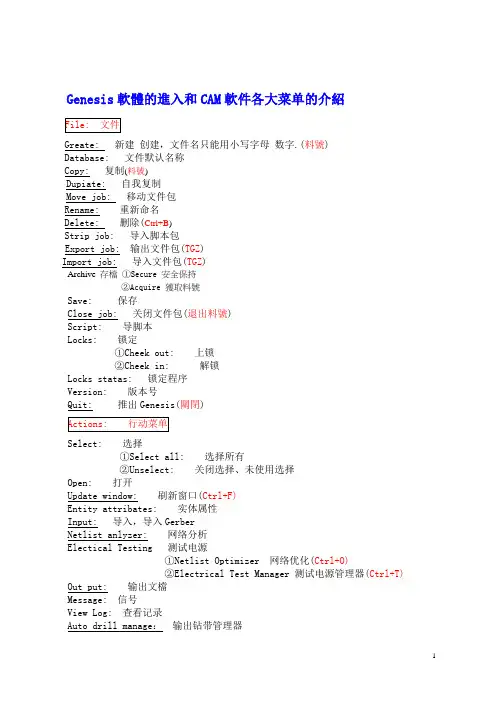

Genesis軟體的進入和CAM軟件各大菜单的介紹Greate: 新建创建，文件名只能用小写字母数字.(料號)Database: 文件默认名称Copy: 复制(料號)Dupiate: 自我复制Move job: 移动文件包Rename: 重新命名Delete: 删除(Ctrl+B)Strip job: 导入脚本包Export job: 输出文件包(TGZ)Import job: 导入文件包(TGZ)Archive 存檔①Secure 安全保持②Acquire 獲取料號Save: 保存Close job: 关闭文件包(退出料號)Script: 导脚本Locks: 锁定①Cheek out: 上锁②Cheek in: 解锁Locks statas: 锁定程序Version: 版本号Quit: 推出Genesis(關閉)Select: 选择①Select all: 选择所有②Unselect: 关闭选择、未使用选择Open: 打开Update window: 刷新窗口(Ctrl+F)Entity attribates: 实体属性Input: 导入，导入GerberNetlist anlyzer: 网络分析Electical Testing 测试电源①Netlist Optimizer 网络优化(Ctrl+O)②Electrical Test Manager 测试电源管理器(Ctrl+T) Out put: 输出文檔Message: 信号View Log: 查看记录Auto drill manage：输出钻带管理器Auto rout manage：输出锣帶管理器Aoi：测试光学点(Ctrl+G)Panelization Wizard：排版精灵Panelization Setup：排版设置Sharelist：分析列表ODB++ Messenger：奥宝使用者Quote Sunmdry：立刻提供ERF editor：编辑ERF档Users:用户Groups:群Configuration:组Databases:数据库Licenses:批准Usage:使用Installed:安装Clean unused symbols：清楚未使用的符号Check resized sybols:检查调整的符号Main clipboard：电路板窗口Input:导入Output:输出Genesislib:共用库Go up: 向上Matrix: 特性表Steps: 文件Symbols: D码库Stackups:叠板Wheels: D码学习器Forms:表单Flows:流程Attribates: 属性Input：导入Output:输出User:用户Extension:贮存资料档案Actions(行动菜单)– Input –Path:(找资料路径) –Job:（生产料号） Step:orig -Identify(读入资料格式) - Translate(执行轉換) – Editor(進入编辑)Job(料号):Step（文件）:Job matrix（料号特性表）:在工作界面(白色方框)蓝色框点右键⑴Work layer:工作层⑵Snap layer:参考层⑶Affected none:关闭所有影响层⑷Affected all：打开所有影响层⑸Affected board：电路板影响层⑹Affected filter：过滤影响层Display:显示层颜色Features histogram:显示物件(查看D码) Copy:复制merge:合并unmerge:反合并Optimize leveis:极性等级最佳化(合层)Fill profole:添满虚线(填铜--工艺边及电镀边) Register:对齐(自动对齐)Matrix:特性表⑴Ceate layer:新建层⑵Rename layer:重新命名⑶Delete layer:删除层Copper/exposed area：记算铜面积(电镀面积) Attributes:属性(查看层)Notes:记事本Clip area:清除区域Re-read:重新读入Truncate:截缩(注: 截缩后无法恢复) Compare:图形对比(原稿比对)Text reference:文字参考Create shapelist:产生形状列表Delete shapelist：删除形状列表第一个坐标：绝对坐标（白色）。
Designer By:AnjieDate:2015-09-09资料整理1.检查整理资料(解压缩.zip,打印客户PDF等资料).2.INPUT资料（注意钻孔D-CODE属性设置）3.更改层命名，定义层属性及排序.4.层对齐及归原点（最左下角）.5.存ORG.整理原始网络6.钻孔核对分孔图(MAP)7.挑选成型线至outline层8.工作层outline层移到0层.9.整理钻孔(例如：将大于6.4mm钻孔移动到outline层, 其它层NPTH,SLOT移动到DRL层)10.整理成型线（断线、缺口、R8）11.整理outline(将outline层需要钻孔的移动到drl层)12.创建Profile.13.板外物移动到0层.14.核对0层成型线及板外物是否移除正确.15.内层网络检查（如负性假性隔离）16.防焊转PAD17.线路转PAD18.分析钻孔（检查线路PAD是否有漏孔、重孔修正，内层short）19.定义SMD属性20.存NET21.打印原稿图纸.编辑钻孔22.补偿钻孔（1）检查原始孔径是否正确（不能有“？”号）（2）合刀排序（3）输入板厚与补偿值（PTH+4 /PTH+6）（4）定义钻孔属性（VIA，PTH，NPTH）主要定义VIA属性NPTH在整理原始网络前定义.（5）输入公差(注意单位).（6）检查最大与最小孔是否符合规范（7）短SLOT孔分刀，8字孔分刀。
（尾数+1 或-1）23．校对钻孔中心（参照TOP防焊及TOP线路）24．分析钻孔25．短SLOT孔加预钻孔26．挑选NPTH属性的孔移动到新建NPTH层.内层负片编辑1．检查有无负性物件（负性物件需要合并）2．层属性是否为NEG3．对齐钻孔(内层负片为影响层，参考钻孔层对齐)4．隔离线宽检查修正。
5．检查隔离PAD检查修正。
a.与原始孔径等大，要与客户确认。
b.比原始孔径小很多可删除，按导通制作。
6．成型线及NPTH隔离宽度检查修正（无成型线及NPTH隔离，需要自行添加）7．Thermal检查修正:a.内外径单边6mil以上。
Genesi s 2000 软件介绍Genesi s2000软件介绍:Genesi s 单词本身意思为:创始;起源;发生,生成Genesi s2000是个线路板方面的计算机辅助制造软件，它是由以色列的Orbo tech与Valor的合资公司----Frontl ine公司开发的，而且它还在不断开发更多功能，它还允许你可以自己开发设计适合自己规范的功能。
类似Gene sis2000的线路板方面的计算机辅助制造软件还有很多，比如CAM350、V2000、GC-CAM、U-CAM、ParCAM 等等，但这些软件跟Genes is2000相比：1、功能没Gen esis2000强大，最突出的是G enesi s2000能自动修正许多错误。
2、没Genes is2000好学，学习难度大。
3、操作起来没G enesi s2000简单，Genesi s2000更形象直观。
由于Gene sis2000的优势太多，被许多大小线路板厂和光绘公司广泛采用，买不起正版的也情愿用盗版的干活。
必须明确的是：我们的培训不是教你设计线路板，而是把人家设计出来的线路板，根据厂里的机器能力，用Genes is2000去处理后，为生产各工序提供某些工具（比如各种菲林、钻带、锣带等），方便生产用，起的是辅助制造作用。
也就是说学的是CAM范围，而不属于CA D范围。
一般来说，线路板厂接到客户订单时，客户会以电脑文件的形式提供他自己的样品资料，我们就是修正客户提供的原始资料文件，使它方便自己厂里的机器生产出符合客户要求的线路板。
举个例子说：钻孔部门的钻孔机是先把钻孔文件读进机器里，再按钻孔文件的内容去钻孔。
假设客户要求某个型号的线路板上某类孔要钻40mil，有时厂里的钻孔机却读不懂客户提供的钻孔文件，因此无法直接用客户的原始文件去生产，即使有时钻孔机能读懂客户提供的原始钻孔文件，直接只钻40mil也是不行的，由于线路板制作过程中钻完孔后还要经过的后面几步会使孔壁再加上铜，最后做出来只会小于40mil。
拼版设计要点:Profile 和基准点；旋转拼板和镜象拼板；手动拼板和自动拼板;一般流程计算相关数据 --→ 拼成品尺寸 --→ 拼panel 生产板尺寸 →板边工艺和工艺孔操作详解1,计算相关数据根据MAP 图或MI 算出2, 拼SET(连片)A>创建set 工作单元并双击进入→ Step →Panelization →Panel Size ，弹出下面菜单，输入要拼的连片的整体宽度和高度。
（可切换单位，以方便操作）B>Step →Panelization →step & repcat →Table重复1~8步骤,添加完即可,此为手动拼版1,选择拼版对象 2,被选对象在X 方向的个数 3,被选对象在Y 方向的个数4,stepx 方向+step 间距 8,拼版基准5,相邻基准点在Y 方向的距离 6,旋转角度 7,是否镜象选择或删除拼版对象排Set连片应选EDIT,排工作片Panel则应选Set3,拼Panel(工作片)创建panel工作单元并双击进入→Step→Panelization→step & repcat →Auto matic这里用的是自动拼版,当然可用手动拼版,自己根据拼Set连片时的方法做1,选择拼版对象2,模式3,拼版对象的个数4,工作片整体宽度5,工作片整体高度6,到板边的距离7,拼版对象之间的距离一般为2~3毫米拼版修改菜单 Step →Panelization →S&R Edit4,板边工艺和工艺孔添加Step 旋转Step 复制Step 移动Step 取代Step 简化槽状排版 依Grid 点对位 删除Step 修改Step 水平镜象垂直镜象 翻转Step分别向左右上下对齐Step 依照有效区域分别向左(右\上\下\左右\上下\Y 轴水平\X 轴垂直)靠齐以X\Y 轴为中心；X 、Y 轴均分Step 间距A>添加各种板边标识光学点:定位孔:生产板时用来固定位置或方便以后电子厂插电子元件时固定板用V-CUT相关制作:折断边和铜条阻抗线:方向孔(对位孔)：生产板时用来对位的靶孔：外层钻孔时用来定位挂孔:LOGO等标识的添加：铆钉孔: 内层用（钻带不钻）AOI管位孔：（钻带不钻）B>填充板边: Step→Panelization→Pattern Fill （参数设置一般如下图）控制填充方式(详见后面图解) 是否填充Set连片与基材中的空白区域与工作片Panel的Profile的间距与连片Set的Profile的间距考虑物件考虑钻孔（填充板边时可以避开原来添加的工艺孔等）如负片应用阻流块填，单击上图中的Fill parameters…按下图设置好，再回到上图去填充填充类型填充符号填充符号之间的X，Y间距。
GENESIS2000操作指南一 Matrix制作以标准4层板为例，定义各层属性，按制板顺序用<Ctrl>X命令对各层进行排序。
（表1）钻孔 board drill positive外形 board rout positive元件面字符 board silk_screen positive元件面阻焊 board solder_mask positive元件面线路 board signal positive地层 board power_ground negative电层 board power_ground negative焊接面线路 board signal positive焊接面阻焊 board solder_mask positive焊接面字符 board silk_screen positive1 正确排列层次的依据有以下几种：a 客户提供层次排列顺序；b 板外有层次标识；c 板内有数字符号标识，如“1、2、3、4……”。
2 判断每层为正、负性的一般性依据为：焊盘中心为实体是正性，焊盘中心为空心是负性。
二 orig制作orig制作由以下三部分组成：1 层对位制作步骤：a 选中所有层，以钻孔为参考层，用register功能使线路、地电、阻焊与钻孔实现自动对位；b 其它层（包括字符层）需手工移动整层，使外边框与元件面线路层的外边框重合，必要时需镜像。
检查方法：a 各层焊盘中心应与钻孔中心对齐；b 各层外边框应相互重合；c 元件面字符为正字，焊接面字符为反字。
2 line转pad制作步骤：a 打开阻焊层的Features Histogram，在Lines List中选中所有，按Highlight，对照线路、字符判断是否需要转焊盘；b 同时选中并打开元件面线路和元件面阻焊，按<Ctrl>W命令至骨架显示方式，用面板中↖选定需转换的line（一般在线的末端），然后用DFM→Cleanup→Construct pads(Ref.)功能逐类进行转换。
拼版设计要点:Profile 和基准点；旋转拼板和镜象拼板；手动拼板和自动拼板;一般流程计算相关数据 --→ 拼成品尺寸 --→ 拼panel 生产板尺寸 →板边工艺和工艺孔操作详解1,计算相关数据根据MAP 图或MI 算出2, 拼SET(连片)A>创建set 工作单元并双击进入→ Step →Panelization →Panel Size ，弹出下面菜单，输入要拼的连片的整体宽度和高度。
（可切换单位，以方便操作）B>Step →Panelization →step & repcat →Table重复1~8步骤,添加完即可,此为手动拼版1,选择拼版对象 2,被选对象在X 方向的个数 3,被选对象在Y 方向的个数4,stepx 方向+step 间距 8,拼版基准5,相邻基准点在Y 方向的距离 6,旋转角度 7,是否镜象选择或删除拼版对象排Set连片应选EDIT,排工作片Panel则应选Set3,拼Panel(工作片)创建panel工作单元并双击进入→Step→Panelization→step & repcat →Auto matic这里用的是自动拼版,当然可用手动拼版,自己根据拼Set连片时的方法做1,选择拼版对象2,模式3,拼版对象的个数4,工作片整体宽度5,工作片整体高度6,到板边的距离7,拼版对象之间的距离一般为2~3毫米拼版修改菜单 Step →Panelization →S&R Edit4,板边工艺和工艺孔添加Step 旋转Step 复制Step 移动Step 取代Step 简化槽状排版 依Grid 点对位 删除Step 修改Step 水平镜象垂直镜象 翻转Step分别向左右上下对齐Step 依照有效区域分别向左(右\上\下\左右\上下\Y 轴水平\X 轴垂直)靠齐以X\Y 轴为中心；X 、Y 轴均分Step 间距A>添加各种板边标识光学点:定位孔:生产板时用来固定位置或方便以后电子厂插电子元件时固定板用V-CUT相关制作:折断边和铜条阻抗线:方向孔(对位孔)：生产板时用来对位的靶孔：外层钻孔时用来定位挂孔:LOGO等标识的添加：铆钉孔: 内层用（钻带不钻）AOI管位孔：（钻带不钻）B>填充板边: Step→Panelization→Pattern Fill （参数设置一般如下图）控制填充方式(详见后面图解) 是否填充Set连片与基材中的空白区域与工作片Panel的Profile的间距与连片Set的Profile的间距考虑物件考虑钻孔（填充板边时可以避开原来添加的工艺孔等）如负片应用阻流块填，单击上图中的Fill parameters…按下图设置好，再回到上图去填充填充类型填充符号填充符号之间的X，Y间距。
