GENESIS2000入门教程GENESIS2000是一种针对IBMPC机的一种综合性软件，它包含了电子表格、数据库和图形处理等功能，被广泛应用于商务、金融、科学和工程等领域。
在本篇文章中，我们将为您介绍GENESIS2000的入门教程。
第二步，打开GENESIS2000软件。
双击桌面上的快捷方式，启动GENESIS2000软件。
启动后，您将看到GENESIS2000的主界面，包含了菜单栏、工具栏和主工作区。
第三步，创建电子表格。
点击菜单栏中的“文件”选项，选择“新建”，然后选择“电子表格”。
在新建的电子表格中，您可以输入文本、数字和公式，并进行格式设置和数据处理。
您可以通过鼠标或键盘进行操作。
第四步，使用公式。
在电子表格中，公式是GENESIS2000的重要功能之一、您可以使用公式对数据进行计算和分析。
在选中的单元格中，输入公式前面的“=”符号，然后输入相应的函数和参数。
例如，输入“=SUM(A1:A10)”可以计算A1到A10单元格中的数值总和。
第五步，创建数据库。
点击菜单栏中的“文件”选项，选择“新建”，然后选择“数据库”。
在新建的数据库中，您可以创建表格、字段和记录，存储和管理数据。
在表格中，您可以输入数据，并进行排序、筛选和查询等操作。
第七步，保存和打开文件。
点击菜单栏中的“文件”选项，选择“保存”来保存当前文件。
您可以选择保存的文件名和存储路径。
点击菜单栏中的“文件”选项，选择“打开”来打开已有的文件。
选择相应的文件后，您可以对文件进行操作。
第八步，导出文件。
GENESIS2000支持多种文件格式的导出，如Excel、PDF和HTML等。
点击菜单栏中的“文件”选项，选择“导出”，然后选择相应的文件格式。
选择导出的路径和文件名后，点击“保存”即可进行导出。
此外，GENESIS2000还有许多高级功能和工具，例如数据分析、宏和脚本等，可以根据您的需求进行学习和使用。
通过熟悉和掌握这些功能，您可以更加高效地进行数据处理和分析工作。

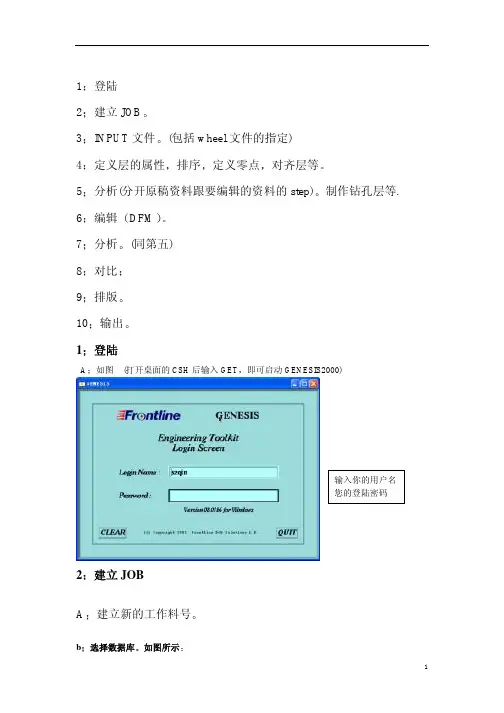

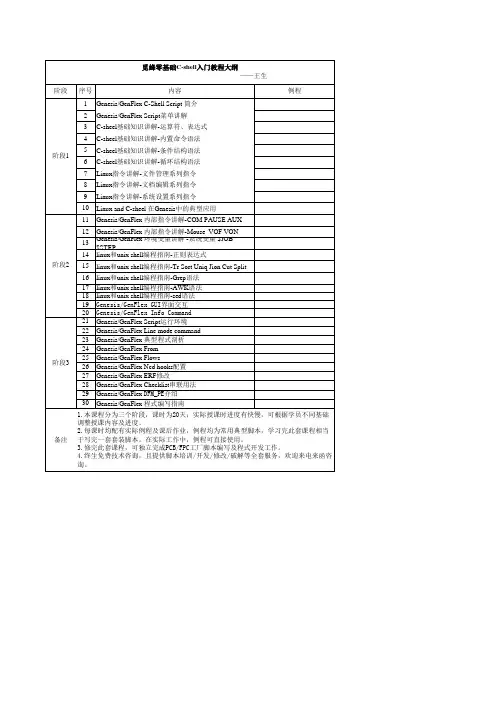

GENESIS操作流程GENESIS操作流程1、桌⾯打开CSH后输⼊GET即可点动GENESIS 2000，输⼊⽤户名各密码，登陆到GENESIS 2000的主画⾯。
2、在FICE菜单下GREATE .IOB.名选择.DATE BASE.确认后打开刚建⽴的IOB，并打开INPUT。
3、确认所读资料的位置及⽂件名的正确性（按照MI；对照⽂件名的⽂件，⽅件⼤⼩）4、IDENTIFY FILE/CHECK所读资料的正确性（包括资料的数据格式，检查INPUT图形的正确性：INPUT是否有WARNING，WARNING是否会对图造成影响等，并SAVE JOB。
5、设定MATRIX、LAYER、NAME层的合并、REYISTER定DATAM POINT.ORIG。
COPY现时STEP并更名为“A”并保留备份，的STEP为“B”。
6、在新的STEP中（“B”）做：CONSTRUET.PADS。
（注意先做防焊，以此做参照再做线路层）并SACE IOB。
7、新建SEP（“C”）COPY：“B”中的资料并以“B”为原始资料备份。
8、打开STEP“（制作钻孔层、CDRLU TOOL MANGER）。
注使⽤加⼤钻孔参数FLASH-GOLD，HASL，是否有⽤到特殊孔径50MIL1和2）MIL1内条分板孔、定义孔的属性。
（机台识别孔）检查所有孔径、孔数是否与MI中相符。
9、制作ROUT层，定义PROFILE。
10、删除PROFILE以外的图形，CHEEK所有PROFILE外的图菜是否为所需图形。
是否需移⼊到板内并GALE IOB。
11、DATE CLEANUP做⼀些所有层的数据优化附加层，删除重复的图形数据，做蚀刻补偿。
12、CHECK所有层的资料是否与“A”中的资料⼀致，做COMPARE，确认所做的修改产⽣METDIST FROM“B”与“C”中的NETLIST 对⽐确认所做修改没有问题后SAME JOB。
13、ANALYSIS ALL，所有层看报告产⽣的多少来决定做DFM14、DFM：（所有需要修改与优化的层，根据所产⽣的报告⼿动⾃动编辑图形，⾄MI跟制程⼯艺的要求值）15、COMPARE层和COMPARE“A”与“C”中的METLIST16、填充PINROLE跟SLIVER，此动作可多做⼏次并SAVE IOB17、PANEL排版，新建STEP为“D”，在此STEP中定义PANEL SIZE（按照MI 要求制作排版）注意：最后⼀次⼩PANE排版的STEP固定为PNLI最后要求输出的PANEL的STEP固定为PANEL18、排宽版厚分别有⼩PANEL跟⼤PANEL的SCRIPTS运⾏SCRIPTS检查SCRIPTS所产⽣图形的正确性。
g e n e s i s2000培训防焊防焊设计前提条件对齐层;删除外围资料和外围线;校正孔偏(对PAD)绿油层须全为PAD开窗对应的线路应为PAD开窗须比线路PAD大一般流程―-----------------→操作详解1,开窗对应线路是否为ＰＡＤ检查开窗对应的线路层是否为ＰＡＤ，不是则转为PAD．其实此步是检查开窗对应的外层线路PAD,早在外层设计里已经做好了.如有问题,则外层必须返工!2,绿油层是否全为ＰＡＤ检查绿油层上是否全为ＰＡＤ，不是同样转为ＰＡＤ．A,右击该层选Features Histogram调出物件统计表,选中不在PAD List中的其他物件B,DFM-->Cleanup-->Construct Pads by Reference 手动转PAD参数设置和报告结果一般都不用干预.详细内容可参考 <<Genesis2000基础培训教程>> P1553,开窗是否比对应的线路ＰＡＤ大检查绿油开窗是否比对应的线路ＰＡＤ大，不是则加大．不加大则在后面的步骤中优化不了。
整个层都加大：以要加大的层为工作层，Edit→Resize—>Global,4,优化并根据结果修改设置好影响层→DFM→Optimization→Solder Mask Optimization防焊开窗的最小值与最佳值开窗到其他物件之间的距离绿油桥的宽度使用原已存在的防焊?有间距问题是否削防焊PADCoverage注意：优化进行一次为妙，连续重复优化会把IC引脚的贴片PAD开窗乱形报告结果常见项目如下：Violations(Optimal) 开窗违反最佳值Violations(Minimal) 开窗违反最小值Too Dense 太密集之处，无法削PADProblems 系统无法处理之处Bridges(Violations) PAD与PAD之间的距离不足，因而无法修理Oversized Clearances 开窗过大Partial Clearances 开窗只部分地覆盖物件Small Clearances 开窗过小Bridges (Positive) 同Net且PAD与PAD间距不足,加线使起连接，防止细丝和脱落Cannot Bridge 无法处理PAD与PAD之间的距离不足问题Resize Problems to SMCC 加大开窗会改变原来形状，所以未加大5,NPTH 孔开窗是否合格打开外层，看NPTH 孔对应处的开窗是否达到要求，不足则加大相应尺寸复制正的过去6,检测并根据结果修正 Analysis Solder Mask Checks …检测项目说明： 1，Drill报告在NPTH 接触到阻焊掩模的情况下,至PTH 或NPTH 环的阻焊开窗的最近距离 2，Pads定义用于靠近阻焊环的搜索半径报告太靠近阻焊的电路部件 报告成型与开窗之间的最近距离报告阻焊的Sliver 定义对间距较近的部件搜索半径检测项目（见下面的说明）报告至所有焊盘（包括未钻孔的焊盘）的阻焊开窗（Solder mask opening）的最近距离还报告特殊组别Gasket，其中可发现部件阻焊重叠的宽度。

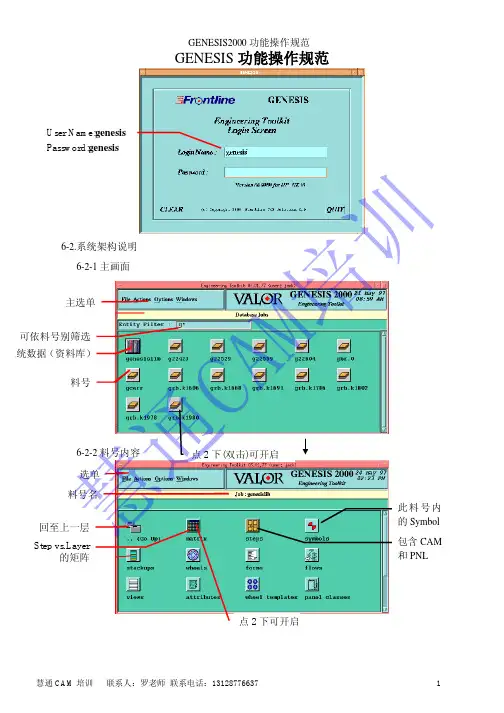

GENESIS 功能操作规范料号内容User Name:genesis Password:genesis点2下(双击)可开启点2下可开启慧通C AM 培训6-2-3 Matrix矩阵6-2-4 图形画面6-3.Graphic操作界面说明6-3-1层次列表区显示区6-3-3讯息栏切换为工作层 设定为Snap 参考取消所有的选取层 更改显示颜色 Aperture 的统计复制(可从其它料号copy 过来) Merge将Merge 分离 正片输出 填满Profile层次间的对位Alignment Step 矩阵 量测铜面积 属性 加批注概略位置实际坐标总共选择到对象的数量通C AM 培训6-3-4坐标输入区训6-3-5工具区6-3-5-1工具区-显示功能（快捷键）慧通C A M 培训6-3-5-2工具区-依筛选器选取线PadSurface弧文字正片负片图的pitchpitch零点的零点通CA6-3-5-4工具区- Display Control6-3.图形画面按右键M3更改显示颜色 Aperture 的统计复制可从其它料号copyMerge将Merge 分离正片输出 填满Profile层次间的对位AlignmentStep 矩阵 量测铜面积属性 加批注将选取区切出 将整层重新读入整层清空 图形比对慧通C AM 培训6-4-1图形画面按右键M3 > Features Histogram正负片要不要相反通C AM 培训6-4-4图形画面按右键M3 >Unmerge （分离Merge ）层次分离之后的层名会加上 最多分出几层慧通C AM 培训6-4-7图形画面按右键M3 >Register (层次对位)参考层 误差度 要拉那几层报告结果慧通C AM 培训6-4-11图形画面按右键M3 > Copper/exposed Area 量测露出的面积Mark 绿油层慧通C AM 培训6-5.Graphic Menu图形画面主选单说明6-5-1File>Locks>Lock status (显示料号开启的状况)训培MAC通6-5-4Edit>Copy> Other layer (将选取的对象复制至其它层)精准度通C AM 培训6-5-9Edit>Resize> Polyline (Polyline 的加大或缩小). Edit>Connections (连结两对象)+为加大 -为缩小慧通C AM 培训6-5-13 Edit>Buffer>View (看Buffer 内的东西)6-5-15 Edit>Reshape>Break to Island/Hole (将Surface 内的Island/Hole 分离出来慧通C AM 培训6-5-18 Edit>Reshape> Contour to pad(将Contour 转为pad 形式)6-5-19 Edit>Reshape> Contourize (将选取的变成一笔数据)慧通C AM 培训6-5-22 Edit>Reshape>Clean Surfaces（转为光栅文件）训培MAC通慧6-5-26 Edit>Create>Step (建立Setp)通C AM 培训6-5-29 Edit>Change>Pad to Slots处理方式加上重新设定慧通C AM 培训6-5-32 Edit>Attributes>Delete (删除属性)6-5-33 Action>Checklist>Open (开启Checklist)慧通C AM 培训6-5-34 Action>Netlist Analyzer (网络分析)输入料号输入Step选择Current目前的网络网络络结构Graphic更新参考层较层结果短路结果断路Netlist compare通CAM培训6-5-35 Action>Output (输出)慧通C AM 培训6-5-37 Action>Select Drawn训培MAC通慧6-5-40 Action>Notes (添加批注)6-5-42 Option>Selection (选择的设定)慧通C AM 培训6-5-43 Option>Attribute(属性)6-5-44 Option>Graphic Control慧通C AM 培训6-5-45 Option>Snap6-5-46 Option>Measure (量测)慧通C AM 培训6-5-47 Option>Fill Parameters (填满的参数)训培MAC通6-5-50 Analysis>Fabrication>Drill Checks (钻孔分析)分析之层次 背景参数选择距Rout 边 测试项目 孔径大小重复孔等未钻孔多孔短路 太近检查多孔的重复孔 相互导通各类孔的统计 少孔 多孔孔和孔太近 孔和孔碰到慧通C AM 培训6-5-51 Analysis>Fabrication>Signal Layer Checks (线路层分析)间距间距钻孔到铜面Rout到铜面细丝和孔有和Rout大小、内铜Size及的线路要不使SMD的间距Via hole的间距Pth到Pth的间距Pad到Pad的间距Pad到线路的间距线到线的间距文字到文字的间距同网络的间距绿绿油的部份慧通CAM培训PTH 到铜面PTH 的环Via hole 的环 Via hole 到铜 Via 少pad PTH 孔少padPAD线的SIZE 用来削间距的线的SIZE文字 线的缺角 弧 细丝未接PAD 的线路慧通C AM 培训6-5-52 Analysis>Fabrication>Power/Gound Checks (P/G 的检查)钻孔到铜面 最小细丝 Rout 到铜面无功能独立点的间距用加NPTH 到铜面 PTH 的环 Via hole 的环 PTH 到铜面 Via hole 到铜面 Pth 里有小pad Via hole 里有小padPTH 的对准细丝慧通C AM 培训6-5-53 Analysis>Fabrication>Solder Mask ChecksClearance 环 Rout 到绿油 最小间距绿油覆盖 细丝PTH 孔的绿油open 环 NPTH 孔的绿油open 环 NPTH 踫到绿油SMD Pad 绿油open 的环 Pad 绿油open 的环Pth 上Pad 的绿油open 环 NPth 上Pad 的绿油open 环 Via hole 上Pad 的绿油open 环 未钻孔Pad 的绿油open 环未钻孔Pad (绿油open 比Pad 小) SMD Pad (绿油open 比SMD 小) 绿油open 比PTH PAD 小 绿油open 比NPTH PAD 小 绿油open 比Via PAD 小 绿油覆盖细丝SMD 被绿油覆盖,没有CLS未钻孔PAD 被绿油覆盖,没有CLS NPTH 被绿油覆盖,没有CLS PTH 被绿油覆盖,没有CLS Via 被绿油覆盖,没有CLS 绿油Pad 到Pad 间距印印印字距绿油的CLS 印字距SMD 的CLS 印字距PTH PAD 的CLS印字距未钻孔PAD 的CLS 印字距NPTH 孔的CLS 印字距PTH 孔的CLS印字距Rout 的CLS 印字线宽慧通C A M 培训6-5-55 Analysis>Fabrication>Profile Checks6-5-56 Analysis>Fabrication>Drill Summary (钻孔的统计)6-5-57 Analysis>Fabrication>Board-Drill-Checks慧通C AM 培训6-5-58 Analysis>Fabrication>SMD Summary (SMD 的统计)最小的size列 组Pitch 不等距6-5-59 Analysis>Fabrication>Pads for Drills (pad 或A/R 的统计6-5-60 Analysis>Surface Analyzer (Surface 的分析)6-5-61 Analysis>Signal Integrity>Electric Spacing Check (间距的分析)慧通C A M 培训6-5-62 DFM>Cleanup>Legend Detection (文字的侦测)训培MAC通6-5-64 DFM>Cleanup>Construct Pads(Ref.) (手动换pad)误差值 一定要同角度 0,90,180,270度任意角度有钻孔有有钻孔有是不是要删定的通C AM 培训6-5-66 DFM>Cleanup>Line Unification (合并线路)执行前 执行后线宽线宽重慧通C AM 培训6-5-68 DFM>Redundancy Cleanup>NFP Removal (无功能独立Pad删除)会被其它的对象覆盖的独立点独立点重复padPad会被孔钻掉Pad其它东西覆盖掉要不要删无通CAM培训6-5-69 DFM>Redundancy Cleanup>Draw to Outline (画外框线)在6-5-71 DFM>Repair>Pinhole Elimination (铜面上小白点或底板上的细丝删除)例如:在此范围内的才删底板通C AM 培训6-5-73 DFM>Sliver>Sliver&Acute Angles (补细丝及转角丝)多少条以下要补角度补上要重叠多少P/G 的间距 P/G 通C A M 培训6-5-76 DFM>Sliver>Tangency EliminationPTH 孔小Via 间距 缩小线路 缩小线路 钻 通C AM 培训环不足未达最小要求环不足未达最佳化要求没用暂时不用已做处理达间距要求间距不足,未达最佳化要求间距不足,未达最小要求Reshape 钻孔到铜面已修改达要求6-5-78 DFM>Optimization>Solder Mask Opt.绿油Open覆盖 间距使用原稿依外层产生用削的所有的Open 都够了Open 或覆盖都达不到最小要求间距都够了牺牲覆盖的最佳化要求,给open 牺牲Open 的最佳化要求,给覆盖因为距离太近,削间距时会踫到其它的因系统错误,无法产生绿油open做到间距但open 不足慧通C AM 培训原稿Open 比依外层做开窗大很多,保留原稿 一部份间距,一部份覆盖训。
Genesis2000 菲林制作操作流程１２下面的是2016年经典励志语录，需要的朋友可以欣赏，不需要的朋友下载后可以编辑删除！！谢谢！！３1、有来路，没退路;留退路，是绝路。
2、为目标，晚卧夜半，梦别星辰，脚踏实地，凌云舍我其谁!3、做一题会一题，一题决定命运。
4、静下来，铸我实力;拼上去，亮我风采。
5、拼一载春秋，搏一生无悔。
6、狠抓基础是成功的基础，持之以恒是胜利的保证。
7、把汗水变成珍珠，把梦想变成现实!8、拧成一股绳，搏尽一份力，狠下一条心，共圆一个梦。
9、每天都是一个起点，每天都有一点进步，每天都有一点收获!10、22.对命运承诺，对承诺负责11、我自信，故我成功，我行，我一定能行。
12、不敢高声语，恐惊读书人。
13、高三高考高目标，苦学善学上好学。
14、争分夺秒巧复习，勤学苦练创佳绩、攀蟾折桂，舍我其谁。
15、眼泪不是我们的答案，拼搏才是我们的选择。
16、站在新起点，迎接新挑战，创造新成绩。
17、遇难心不慌，遇易心更细。
18、乐学实学，挑战高考;勤勉向上，成就自我。
19、努力造就实力，态度决定高度４20、忘时，忘物，忘我。
诚实，朴实，踏实。
21、精神成人，知识成才，态度成全。
22、作业考试化，考试高考化，将平时考试当高考，高考考试当平时。
23、我高考我自信我成功!24、23.再苦再累不掉队，再难再险不放弃25、拼搏高考，今生无悔;越过高三，追求卓越!26、挑战人生是我无悔的选择，决胜高考是我不懈的追求。
27、山高不厌攀，水深不厌潜，学精不厌苦：追求!28、学练并举，成竹在胸，敢问逐鹿群雄今何在?师生同志，协力攻关，笑看燕赵魁首谁人得。
29、快马加鞭君为先，自古英雄出少年。
30、太阳每天都是新的，你是否每天都在努力。
31、把握现在、就是创造未来。
32、25.我因X班而自豪，X班因我而骄傲33、我心飞翔，路在脚下。
34、人活着要呼吸。
呼者，出一口气;吸者，争一口气35、辛苦三年，幸福一生。
GENESIS2000入门教程Padup放大padpaddn缩小padre route扰线路Sha ve削padlinedo wn缩线line/si gnal线Layer层in 里面out外面Same layer同一层pacing 间隙cu铜皮Otherlayer另一层pos itive 正negat ive负Temp 临时top顶层bot底层Soldermask绿油层silk字符层p ower 电源导(负片)Vcc 电源层(负片)g round 地层(负片)apply 应用sold er 焊锡singnal线路信号层soldnm ask绿油层input导入component元器件Close 关闭zoom放大缩小create 创建Res te 重新设置corner 直角step PC B文档C enter 中心snap捕捉board 板Route锣带r epair 修理、编辑r esize (编辑)放大缩小analys is 分析Sinde 边、面Adv anced 高级mea suer 测量PTH hole 沉铜孔N PTH hole 非沉铜孔output 导出VIA hole 导通孔smd pa d 贴片PAD replace 替换fill填充Attribute属性round 圆square 正方形rect angle 矩形Sele ct 选择include 包含e xclude 不包含step 工作单元Reshape 改变形状pro file 轮廓dril l 钻带rout 锣带Actions 操作流程ana lyis 分析DFM 自动修改编辑circuit线性Identify 识别translate 转换j ob matrix 工作室repair 修补、改正Misc 辅助层dut um point 相对原点corne r 直角optimi zation 优化ori gin 零点cente r 中心glo bal 全部ch eck 检查refere nce layer 参考层refere nce selection参考选择reverse selec tion 反选snap对齐invert正负调换symbol 元素feature半径histogram元素exist 存在angle 角度di mensions 标准尺寸panelization拼图fill paramete rs 填充参数redundancy 沉余、清除层英文简写层属性顶层文字Top sil k screen CM1( gtl )sil k-scren顶层阻焊Top sol der mask SM1 ( gts )sol der-mask 顶层线路Top la yer L1 ( gtl )si gnal内层第一层power groun d (gnd) PG2 ( l2-pw ) power-g round(负片)内层第二层signal layer L3 sign al (正片)内层第三层signal layer L4 signal (正片)内层第四层power grou nd (vcc) L5 ( l5-vcc)power-ground(负片)外层底层bott om layer L6 ( gbl ) s ignal底层阻焊bottom so lder mask S M6 solder-ma sk底层文字bottom silkscreen CM6silk-scren层菜单Display---------------------- -----当前层显示的颜色Fe atures histog ram ---------------- 当前层的图像统计Copy ---------------------- -------复制Merge ---------------------- ------合并层Unmerge------------------- -----反合并层(将复合层分成正负两层) Optimizelerels ----------- ----- 层优化(当正负层太多时，要优化成最大3层)Fillprofile ------------------- 填充profile(轮廓)Register ------------------ ---- 层自动对位matrix ------------------ ---- 层属性表(新建、改名、删除)copper/expose d area ----------- 计算铜面积(自动算出百分几)att ribates ------------------ - 层属性(较少用)notes ------------------------ 记事本(较少用)clip are a ------------------ - 删除区域(可自定义，或定义profile) dril l tools manag er ----------- 钻孔管理(改孔的属性，大小等) drill f ilter ------------------ 钻孔过滤hole siz es ------------------ 钻孔尺寸(在分孔图转钻孔经常用到) create dr ill map ------------- 利用钻孔做分孔图(如有槽孔，转出来有变)update v erification c oupons ---- 更新首尾孔的列表re-re ad ------------------ 重读文件(当文件误删时无法恢复时，可重读)truncat e ------------------ 删除整层数据(无法用ctrl+z恢复) compare------------------ 层对比(很有用，可以查看层与层之间改动过的地方）fla ten ------------------翻转（只有在拼版里面才会出现）text ref erence------------------文字参考create sha pelist------------------产生形状列表delete s hapelist------------------删除形状列表EDIT菜单undo------------------撤消上一次操作delete------------------删除move------------------移动＊copy------------------复制＊resize------------------修改图形大小形状＊transform------------------旋转、镜像、缩放co nnections------------------buffer------------------reshape------------------polarity------------------更改层的极性＊cera te------------------建立＊ch ange------------------更改＊attributes------------------属性edit之re sizeglobal------------------所有图形元素sur faces------------------沿着表面resizc ther rnals and don uts------------------散热盘及同圆contourize&resize------------------表面化及修改尺寸poly l ine ------------------多边形by factor------------------按照比例edit之mo vesame layer------------------同层移动oth er layer------------------移动到另一层strete h parallel li nes------------------平行线伸缩orthogonal s trrtch------------------平角线伸缩move trip lets (fixed a ngele)------------------角度不变地移线（ALT ＋D）move triplets(fixed lengt h)------------------长度不变地移线（ALT ＋J）move&to panel------------------把STEP中的图形移动到其它的STEP中edit之copysame l ayer------------------同层移动other layer------------------移动到另一层st ep&repeatsame layer------------------同层移动other laye r------------------同层排版ed it之reshapech ange symbolsa me ------------------更改图形break------------------打散break to Isla nds/holes------------------打散特殊图形arc t o lines------------------弧转线line to pa d------------------线转padc ontourize------------------创建铜面部件（不常用）drawn to surf ace------------------ 线变su rfaceclean h oles------------------清理空洞clean surfa ce------------------清理surf acefill------------------填充（可以将surfac e以线填充）design to rout ------------------设计到rout(做锣带常用，最佳值4 32）substitue ------------------替代(常用，分孔图转钻孔）cutting da ta------------------填充成sur face (常用来填充CA D数据）olarityr c direction------------------封闭区域edit之polarity(图像性质）positive------------------图像为正negati ve------------------图像为负i nvert------------------正负转换edit之ceate（建立）step------------------新建一个stepsym bol------------------新建一个s ymbolprofile------------------新建一个prof ileedit之chan ge（更改）chang e text------------------更改字符串pads to s lots------------------pad变成slots (槽）s pace tracks e venly------------------自动平均线隙(很重要）ACT IONS菜单checklists------------------检查清单re-read ER FS------------------重读erf文件netlist ana lyzer------------------网络分析netlist opt imization------------------网络优化output------------------输出clearselete&highli ght------------------取消选择或高亮reverse se leteion---------------参考选择（很重要，有TOUCH(接触）COVERED(完全接触））script ac tion------------------设置脚本名称selete dra wn------------------选择线（一般用来选大铜皮）conve rt netlist to layers------------------转化网络到层notes------------------文本contour operations------------------bom view------------------surface操作OPTION菜单se letion------------------选择attributes------------------属性graphic control------------------显示图形控制snap------------------抓取measuer------------------测量工具fil l parameters------------------填充参数line parameters------------------线参数colors------------------显示颜色设置c omponents------------------零件ANALYSIS菜单surface an alyzer------------------查找铜面部件中的问题dril l checks------------------钻孔检查board-dr ill checks------------------查找钻孔层与补偿削铣层中潜在的工艺性缺陷sig nal layer che cks------------------线路层检查power/ground checks------------------内层检查solder ma sk check------------------阻焊检查silk scr een checks ------------------字符层检查prof ile checks------------------profile检查d rill summary------------------生成padstac k中的孔的统计数字，查找p adtack中的最小焊环quote analysi s------------------smd su mmary------------------对外层铜箔层执行操作，生成有关被检验层中的SMD定位和封装的统计报告orbotec h AOI checks------------------microvi a checks------------------提供HDI设计的高效钻孔分析rout layer checks------------------pads for dril l------------------列出每种类型钻孔的焊盘尺寸以及焊盘的数量DFM菜单clean up------------------redun dancy cleaunp------------------repair------------------sliver------------------optimizat ion------------------yiel d improvement------------------advance d------------------custom------------------legacy------------------dft------------------DFM之Cleanuplegnd detect ion------------------文本检测construct pad s (auto)------------------自动转padconstr uct pads (aut o,all angles)------------------自动转pad（无论角度大小）建议不用co nstruct pads(ref)------------------手动转pad （参照erf）DFM之redundanc y cleanupaar edundant line removal------------------删除重线nfp remo val------------------------------删重孔、删独立PAD drawn to outline ------------------以线或轮廓来代替线绘区域减少层中的部件数量DF M之repairpadsnapping------------------整体PAD对齐pinho le eliminatio n------------------除残铜补沙眼neck down rep air------------------修补未完全被其它线或焊盘覆盖的圆端或方端产生的颈锁断开（即修补未连接上的线）DFM之sliverslive r´ angle s------------------修补潜在加工缺陷的锐角sliver&p eelable repa ir------------------查找修补信号层、地电层和阻焊层中的sl iverlegend s liver fill------------------用于填充具有.nome nclature属性集的组件之间的sliverta ngency elimin ation------------------D FM之optimizati onsignal lay er opt ------------------线路层优化line wid th opt------------------</Sctr+e 指定放大缩小的中心ctr+b删除选择的物件ctr+w在实体、轮廓、骨架之间切换ctr+c复制ctr+v粘贴ctr+x移动a lt+c同层复制ctrl+z 恢复到前一步操作a lt+d移动三连线，角度不变arl+j 移动三连线，长度不变alt+n 选择参数alt+g 图形控制面板alt+l 线参数s+g 扑捉到栅格s+c 扑捉到中心s+s 扑捉到骨架s+e 扑捉到边缘s+i 扑捉到交*点s+m 扑捉到中点s+p扑捉到轮廓线s+o 关闭对齐s+a 转换sna p层CTRL+Q 可以水平或者垂直移动实体CTR L+M 可以用不同的颜色显示打开任意多层ctrl+n 显示负层物体。
