浙江省房屋建筑工程施工图审查要点2020.7

施工图会审要点4、给排水及暖通专业(1)设计文件是否齐全、是否清楚、图纸内容有无遗漏或差错;(2)设计有无明确应遵循的施工规范、标准;(3)审查图纸中设备、管道及管道附件选用和布置是否合理、可靠,是否便于施工。

操作和检修。

如采用新材料、新工艺或新设备则应审核其是否满足工艺上的要求且技术经济是否可行,设备材料供应有无问题;(4)审核图纸中的平面尺寸、走向、标高、管径、坡度的标注是否正确、清晰、平面图、立面图、透视图是否一致;(5)埋地管道的埋置深度、形式,与建构筑物基础、道路及其它管线的水平净距和交叉净距是否符合规范要求;(6)设计有没有为设备、管道、管配件的安装、操作、维修留有必要的空间。

对于大型设备和管道土建结构中是否预留了安装和维修的孔洞,有无考虑必要的维修和起吊设施,结构图中预留孔洞的位置与工艺图是否一致;(7)管道穿越地下室,水池等构筑物墙、地面及穿越伸缩缝、沉降缝是否采取了可靠的防水措施和技术措施;(8)对有可能伤及人体的设备、管道设计是否采取了有效的防护措施;(9)设备运行中会不会对周围环境产生超标的噪音、如是、设计是否采取了相应的消音和减震措施;(10)管道的材质和试验压力是否符合设计及施工验收规范的要求。

(11)不同使用功能的部位应单独供水、单独设置水表计量。

每户(包括商铺)1表,户表必须出户。

每根立管供水户数不超过20户。

由市政给水管直接供水的,其水表必须设在水表井内。

(12)给水系统生活储水箱、消防水池不得共用给水引入管。

生活储水箱引入管应在室外加水表。

卫生防疫站要求:生活贮水箱及附件应为对水质无不良影响且经久耐用的材料。

水箱间、水泵间地面应有排水设施,不得积水。

箱顶距板底距离不小于0.8米。

水箱周边应有不小于0.6米的间距。

水箱溢流管、通气管口应有不锈钢丝/铜丝网,进水管应符合防污染要求,水箱应有信号管接至物业值班室,溢流管、泄水管不应与排水管直接连接。

水箱盖板应上锁。

(13)排水系统排水管出户方向应结合室外排水管布置和化粪池位置统筹考虑,尽可能朝同一方向出户,重力流排水出户管口径一般比所接立管放大一号。

房地产工程施工图审查要点首先，房地产工程施工图应包括完整的建筑图、结构图、给排水图、电气图和暖通空调图等，这些图纸必须有完整的详细、准确的内容，不能有遗漏和错误。

审查时要逐一比对各个图纸之间的关联性，确保一致性，如建筑图中的加固柱必须在结构图上有相对应的标注。

其次，施工图中所涉及的设计参数和规范必须符合国家标准和地方规定，不能有违反规范的情况。

如建筑图中的承重墙、结构图中的梁柱等必须符合相应的承重标准，否则会对整个工程的安全造成严重影响。

此外，给排水图和电气图中的管道、电线等也必须符合国家相关规范，以确保施工质量。

再者，对于施工图中的平面布置和空间利用要进行合理性审查，确保各功能区域的布局合理，通风采光良好，且各功能区域之间的关系和连接顺畅，便于使用和维护。

审查时应注意检查各房间的面积和尺寸是否符合设计要求，各功能区域之间的流线是否合理，安全出口和疏散通道是否设置得当等。

此外，施工图中的建筑材料和施工工艺也要进行审查，确保所选用的建筑材料符合相关标准和质量要求，施工工艺合理可行。

审查时要关注结构体系的合理性和稳定性，建筑结构层高、楼高等是否符合国家标准，各种材料的使用是否符合相关规范等。

除了以上要点外，还需要对施工图中的建筑设备和消防系统等进行审查，确保设备的布局合理，消防系统的设置符合要求。

审查时要关注建筑设备的选型是否合理，是否能够满足工程的需要，消防系统的布局是否合理，消防设备是否齐全，消防通道和安全出口是否符合规范等。

总的来说，房地产工程施工图审查是一个非常复杂和细致的工作，需要对各个方面都进行全面的审查，确保施工图的质量和准确性。

只有做到这一点，才能保证工程的施工质量和安全性，以及施工进度的顺利进行。

希望以上介绍的房地产工程施工图审查要点能够对相关工作有所帮助。

建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图,再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方.建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前.因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度.只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

施工图会审审查要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸，建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

施工图纸会审要点在建筑工程中，施工图纸会审是一个至关重要的环节。

它是在施工前，由建设单位组织，设计、监理、施工等相关单位共同参与，对施工图纸进行全面细致的审查，以确保图纸的准确性、完整性和可操作性，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

下面将详细介绍施工图纸会审的要点。

一、建筑专业1、总平面图（1）检查建筑物的定位坐标、标高是否准确，与周边建筑物、道路、管线等的关系是否合理，有无相互影响。

（2）核实场地的竖向设计是否合理，排水坡度、排水方向是否符合要求，有无积水区域。

（3）查看消防车道、消防登高面的设置是否符合规范要求，是否满足消防车的通行和操作。

2、平面图（1）检查房间的布局是否合理，功能是否满足使用要求，房间的面积、尺寸是否符合规范标准。

（2）核实门窗的位置、尺寸、开启方向是否正确，与家具布置是否冲突。

（3）查看楼梯、电梯的位置、数量、尺寸是否符合规范要求，疏散通道是否畅通。

3、立面图（1）检查立面造型是否美观，与周边环境是否协调，建筑风格是否统一。

（2）核实外墙的装饰材料、色彩是否符合设计要求，标注是否清晰。

（3）查看阳台、雨篷、檐口等部位的造型和尺寸是否合理。

4、剖面图（1）检查建筑物的层高、净高是否符合要求，各层之间的高差是否正确。

（2）核实梁、板、柱等构件的尺寸和位置是否与平面图、结构图相符。

（3）查看楼梯的踏步高度、宽度是否符合规范要求，楼梯的净高是否满足要求。

二、结构专业1、基础图（1）检查基础的类型、埋深、尺寸是否符合地质勘察报告和设计要求。

（2）核实基础的配筋、混凝土强度等级是否满足受力要求。

（3）查看基础与相邻建筑物基础的关系，是否存在相互影响。

2、柱、梁、板图（1）检查柱、梁、板的尺寸、配筋是否符合计算要求，有无遗漏或错误。

（2）核实钢筋的锚固长度、搭接长度是否符合规范要求。

（3）查看节点大样图是否清晰、准确，与平面图、剖面图是否相符。

建筑工程施工图设计文件审查要点（试行）
1、总则
（一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。

（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。

工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。

（三）建设单位报请施工图技术性审查的资料应包括以下主要内容：
1、作为设计依据的政府有关部门的批准文件及附件。

2、审查合格的岩土工程勘察文件（详勘）。

3、全套施工图（含计算书并注明计算软件的名称及版本）；
4、审查需要提供的其它资料。

（四）施工图技术性审查应包括以下主要内容：
1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。

2、地基基础和结构设计等是否安全。

3、是否符合公众利益。

4、施工图是否达到规定的设计深度要求。

5、是否符合作为设计依据的政府有关部门的批准文件要求。

（五）本要点所涉及标准内容以现行规范规程内容为准。

（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。

建筑施工图审查要点总结一、背景介绍建筑施工图审查是建筑工程进行施工前必须经过的重要环节。

审查施工图可以确保施工符合设计要求、符合相关规范和标准，并提前发现并排除施工隐患，从而保障建筑工程的质量和安全。

本文将对建筑施工图审查的要点进行总结，以帮助审查人员更好地进行施工图审查工作。

二、施工图审查要点1. 设计文件的一致性审查人员需要核对施工图与相关设计文件之间的一致性，包括但不限于以下方面： - 建筑设计方案与施工图之间的一致性 - 结构设计方案与施工图之间的一致性- 给排水设计方案与施工图之间的一致性 - 电气设计方案与施工图之间的一致性2. 布置图的合理性审查人员需要关注施工图的布置图部分，确保以下要点的合理性： - 楼层平面布置是否符合功能需求 - 房间布置是否合理，是否满足使用功能和舒适性要求 - 楼梯、走廊、门窗等通行设施的设置是否符合相关规范和安全要求3. 结构图的合理性审查人员需要重点审查施工图的结构图部分，包括但不限于以下要点： - 结构体系是否符合设计要求 - 结构布局是否合理，是否满足力学要求 - 结构节点是否合理，是否满足连接要求和强度要求 - 结构材料的选择是否符合相关规范和标准4. 给排水图的合理性审查人员需要关注施工图的给排水图部分，确保以下要点的合理性： - 给水管道、排水管道的布置是否符合功能需求和相关规范 - 给水设备和排水设备的选择是否合理，是否满足使用要求 - 给水设施和排水设施的连接方式和防水措施是否符合相关规范5. 电气图的合理性审查人员需要重点审查施工图的电气图部分，包括但不限于以下要点： - 电气系统的主要设备和线路布置是否合理，是否满足供电要求 - 电缆通道和灯具的布置是否合理，是否满足照明和安全要求 - 电气设备的选择和配备是否符合相关规范和标准6. 其他要点除以上要点外，审查人员还需关注以下方面： - 施工图纸的图例和标注是否清晰、准确，是否易于理解 - 施工图纸的尺寸比例是否正确，图面是否完整 - 施工图纸中的文字说明和符号是否符合相关规范和标准 - 施工图纸中的关键构件和连接部位是否有必要进行详细图纸设计或技术交底三、总结建筑施工图审查是确保建筑工程顺利施工的重要环节。

施工图审查要点资料一、前言施工图审查是施工前重要的一环，它对于工程质量的保障具有重要的意义。

在建筑工程的实现过程中，施工图纸是重要的一步。

在进行施工图纸的设计、编制和提交到审查机构之前，对施工图纸的要求应该要做足、做到位。

因此，施工图审查要点资料是非常重要的，可以提高施工图纸的质量，从而保障建筑工程质量，避免事故发生。

二、施工图审查要点资料1. 施工图设计人员施工图设计人员应当具备相应的职业资格，并遵守相关的法律法规，保证施工图纸的质量。

此外，施工图设计人员应当熟悉相关的设计规范和技术规范，掌握相关的建筑设计软件，可以进行计算和深度设计。

2. 施工图表述与标识施工图表达应准确直观，简洁明了，设计人员应该清晰表达图形，文字表达应简练明了，而且工程量的计算应准确无误。

同时还需要注意图中要标注清楚性质、规格、数量、尺寸、材质、技术要求及公差等，特别是在公共设施、人安全方面，更需要标注完善。

此外，图中各种符号标识也应符合工程技术标准，不能随意更改。

3. 施工图细节处理在施工图上，设计人员须注重各种细节的处理，尤其是在墙角、檐口、门窗、水处理、隔音、隔火等方面。

设计人员应该具备丰富的实践经验，可以做好细节处理。

4. 施工图尺寸检查图样应严格依照图纸中标明的尺寸来编制制图，在校核的过程中，同样需要对图样的尺寸进行核对。

尺寸检查做到一个标准，可以避免日后出现无法施工的情况。

5. 施工图准确性检查图案及设计意向的表达要清晰，设计者要表达出设计意向，注意当施工问题发生时，在对施工方案进行设计调整时，需要将调整后的图样和施工更改的内容及时地更新到施工图纸中。

6. 施工图用语用词在编制施工图纸时，用语用词应简单明了，不能有歧义，应废止烦琐复杂的用语，力求通俗易懂。

同时设计人员需要注意文本的排版，以提高图样的易读性。

7. 施工图比例尺要求为了有效地表达出设计意向，需要根据建筑物的实际比例选取合适的比例进行展示和绘制。

考虑到图样的大小，应该适当选择经济合理的尺度。

房屋建筑工程图纸审查要点一、设计说明（一）整套施工图是否有设计总说明。

（二）设计人员是否将建筑工程设计类别、安全等级、抗震等级、结构工程使用年限、防火等级、防雷类别、电气负荷等及其特殊要求向施工人员作出交待。

（三）对目前尚无设计规范和施工技术标准的分项工程，设计单位是否提供了详细的设计依据及设计施工说明二、总平面图（一）检查定位坐标、场内坐标网、坐标原点或相应坐标点的位置是否明确。

（二）检查场内水准点位置、编号、高程是否清楚；室外设计地面标高是否明确；室外地形、地物、坡向及等高线的情况是否清楚。

（三）检查建筑区域内的道路、室外管线是否明确设计；建筑位置是否标识明确；其与原有建筑物的距离尺寸、布局等是否满足有关规范标准的规定。

（四）总平面图面上的圆形、弧形、非直角形及其他异形平面的设计，是否标注相应的数学数值。

（五）建筑的设计指标、指北针、风玫瑰图、主要入口位置、制图比例等是否齐全。

三、建筑施工图（一）检查总平面图中建筑的外形及角点坐标换算值是否与各平面图相一致；各平面图的分尺寸是否与总尺寸相符；总图室外标高是否与其施工图的剖面图相一致；复核施工图中所有异形平面及形体（圆形、椭圆、弧形、非直角形等）的数学计算值是否正确。

（二）检查总说明是否与本工程相符；所用的建筑材料是否符合本地区使用条件。

（三）检查楼梯平面尺寸与各层建筑平面相应位置尺寸是否相符；楼梯的踏步级数、步高及竖向尺寸是否与建筑剖面图层高相符；楼梯的最小步宽、最大步高尺寸、梯段净高、平台宽度及梯梁底距楼地面的净高是否满足相应规定。

（四）检查门窗的详图是否明确；门窗上口至结构梁或板底间如有竖向空隙，其设计处理是否明确；门的设计宽度是否符合相应规范的规定；门窗与墙体的连接构造是否合理。

（五）检查卫生间、厨房和窗台是否有防水构造措施；防水层的材料、防水道数和材料做法是否符合建筑物类别及防水层耐用年限对应的设防要求；检查预制楼板的端头缝、纵向缝处楼面面层及天棚底面等的防裂构造是否符合要求。

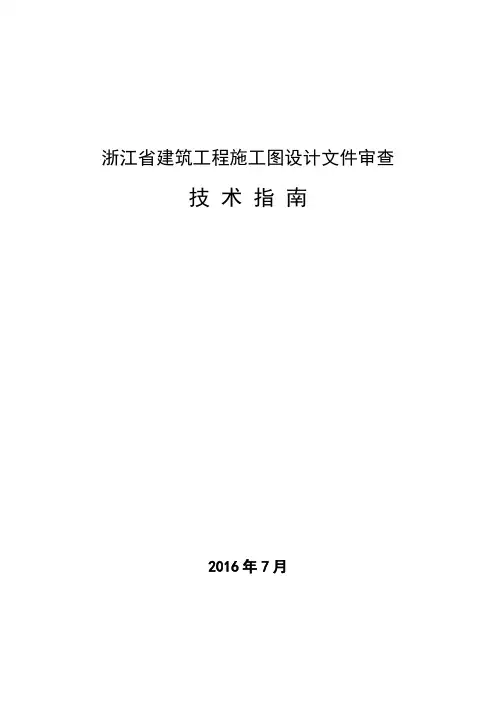

浙江省建筑工程施工图设计文件审查技术指南2016年7月前言为规范建筑工程施工图设计文件审查工作，提高审查效率，确保审查质量，浙江省住房和城乡建设厅委托浙江省建筑设计研究院等单位编制本技术指南。

本指南主要内容包括：1.总则；2.基本规定；3.政策性审查；4.岩土工程勘察文件审查；5.主体工程施工图设计文件审查；6.专项工程施工图设计文件审查；7.既有建筑加固、加层、改造工程施工图设计文件审查；8.设计变更审查。

本指南的具体解释工作由浙江省建筑设计研究院负责。

在执行过程中，请各单位结合工程实践，深入研究，不断总结经验，并将意见和建议寄交：浙江省建筑设计研究院《浙江省建筑工程施工图设计文件审查技术指南》编制组（地址：杭州市安吉路18号，邮编310006，E-mail：yxl85050009@）。

本指南主编单位：浙江省建筑设计研究院本指南参编单位：宁波市设联施工图设计审查有限公司温州建苑施工图审查咨询有限公司杭州浙大精创建设工程咨询有限公司杭州五星建筑工程咨询有限公司杭州城建施工图咨询有限公司台州市建设工程设计审查中心本指南主要起草人：杨学林周家伟曹季国虞慧忠陈传水张小玲祝东红毛冰周平槐本指南主要审查人：益德清赵宇宏景政治许国平庄新南赖庆林杨彤目次1 总则 (1)2 基本规定 (2)2.1 一般规定 (2)2.2 审查内容 (2)2.3 审查依据 (3)2.4 审查流程及工作时限 (3)2.5 审查成果及图纸盖章 (4)3 政策性审查 (6)4 岩土工程勘察文件审查 (7)4.1 一般规定 (7)4.2 送审资料 (7)4.3 审查内容 (7)4.4 审查成果 (8)5 主体工程施工图设计文件审查 (14)5.1 一般规定 (14)5.2 送审资料 (14)5.3 建筑专业施工图审查主要内容 (14)5.4 结构专业施工图审查主要内容 (17)5.5 给排水专业施工图审查主要内容 (20)5.6 电气专业施工图审查主要内容 (20)5.7 暖通专业施工图审查主要内容 (22)5.8 审查成果 (23)6 专项工程施工图设计文件审查 (36)6.1 一般规定 (36)6.2 幕墙等外立面装饰专项工程 (36)6.3 室内装饰专项工程 (37)6.4 智能化专项工程 (38)6.5 附属钢结构工程（不含主体钢结构） (39)6.6 其他专项工程 (40)6.7 审查成果 (41)7 既有建筑加固、加层、改造工程施工图设计文件审查 (48)7.1 一般规定 (48)7.2 送审资料 (48)7.3 审查内容 (49)7.4 审查成果 (49)8 设计变更审查 (53)8.1 一般规定 (53)8.2 送审资料 (53)8.3 审查内容 (54)8.4 审查成果 (55)本指南用词说明 (63)规范性文件引用名录 (64)条文说明 (65)1 总则1.0.1为指导和规范建筑工程施工图设计文件审查工作，提高审查效率，确保审查质量，保障公共安全，根据相关法律、法规和规定，制定本技术指南。

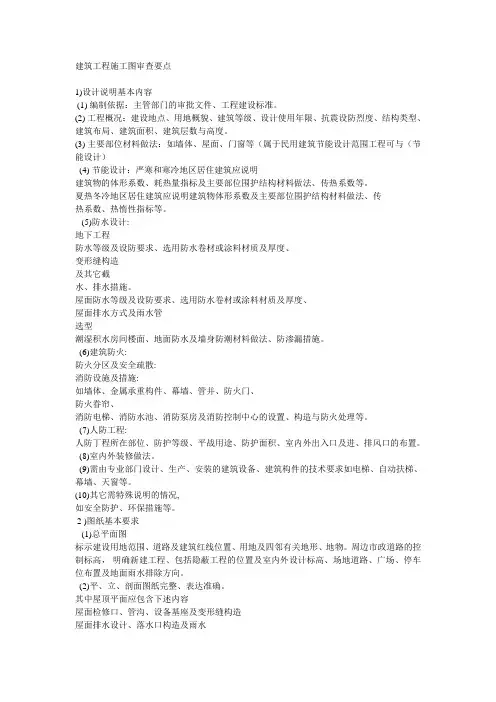

建筑工程施工图审查要点1)设计说明基本内容(1) 编制依据：主管部门的审批文件、工程建设标准。

(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。

夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。

(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。

屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。

(6)建筑防火:防火分区及安全疏散:消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。

(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。

(8)室内外装修做法。

(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求如电梯、自动扶梯、幕墙、天窗等。

(10)其它需特殊说明的情况,如安全防护、环保措施等。

2 )图纸基本要求(1)总平面图标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。

周边市政道路的控制标高，明确新建工程、包括隐蔽工程的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向。

(2)平、立、剖面图纸完整、表达准确。

其中屋顶平面应包含下述内容屋面检修口、管沟、设备基座及变形缝构造屋面排水设计、落水口构造及雨水管选型等(3)关键部位的节点、大样不能遗漏,如楼梯、电梯、汽车坡道、墙身、门窗等。

施工图纸审核要点和重点汇总工程未动，图纸先行。

对于工程建设来说，对施工图纸进行审核是必不可少的一道工序，可及时消除图纸中的错误，确定图纸的可行性，以便更好地开展施工建设。

总体审图原则为先大后小，先平面再立面后剖面，根据“大”来掌握工程整体情况，根据“小”来对照核实，包括尺寸数值是否准确、具体做法能否达到设计要求等，在实际操作前即消除图纸中的问题，以免给后续施工留下隐患。

一、施工图纸审核中常出现以下问题1建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。

审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。

图纸说明也应重点审核，严禁复制其他图纸敷衍了事。

2细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。

真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。

对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。

对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改。

3专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。

4预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。

在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。

建筑专业住宅施工图审查要点
建筑专业住宅施工图审查是一项非常重要的工作，它不仅关系到建筑的质量和安全，也关系到建筑的成本和效率。

因此，在进行施工图审查时，需要关注以下要点：
1、规范符合性
审查施工图是否符合国家有关建筑法规和规范，如《建筑设计规范》、《建筑结构规范》等。

一旦发现不符合规范的情况，应及时提出修改意见。

2、结构安全性
审查施工图是否符合结构安全性的要求。

需要对结构计算书进行认真审核，确保结构的安全性和稳定性。

同时，还需要对结构施工过程进行监管，确保施工质量。

3、建筑功能性
审查施工图是否满足建筑功能性的要求。

需要对各个功能区域进行认真审核，确保建筑的实用性、舒适性和美观性。

4、施工可行性
审查施工图是否具有可行性。

需要关注施工工艺、施工流程、施工材料等方面，确保施工过程的顺畅和施工质量。

5、经济性
审查施工图是否经济合理。

需要关注建筑成本、施工周期等方面，确保建筑的经济性和可持续性。

总之，建筑专业住宅施工图审查是一项非常严谨和细致的工作，需要全面考虑各方面的因素。

只有认真审核施工图，才能确保建筑的质量和安全，同时也能够提高建筑的经济性和可持续性。

施工图审查要点施工图审查是建设工程的关键环节，是保证工程质量和安全的重要手段。

在进行施工图审查时，作为审查人员应该重点关注以下内容。

基本要求1. 符合设计文件要求施工图应符合已批准的设计文件，如平面图、立面图、剖面图、构造图、基础图、框架图等。

同时应符合国家和地方建筑法律法规、规范、标准和技术要求。

2. 工程设计的合理性施工图应符合设计文件中的技术指标要求，合理布置和安排，确保工程质量和安全。

同时还要考虑施工图的可行性和经济性，确保施工的方便和效益。

结构部分1. 建筑结构的完整性在审查建筑结构施工图时，应特别注意其结构的完整性和技术的合理性。

要核对建筑结构的设计、计算和验算等内容，确保其稳定性、耐久性、安全性和施工性。

同时需仔细核对构造加固措施的合理性，如结构连接、钢筋安排、预应力布置等，确保不出现裂缝、变形、滑移等问题。

2. 钢结构的安装要求在审查钢结构施工图时，应特别关注其安装要求。

要核实所有钢材、节点和连接件的相关规格和质量，并检查其装配工艺和工艺流程是否可行和合理。

同时还要检查高空作业和钢结构材料储存的安全性，确保不会因人为或物理原因导致安全事故。

3. 土木工程结构要求在审查土木工程施工图时，要关注其结构体的完整性和土质条件。

要仔细核实设计、计算、验算等内容，确保其稳定性和耐久性，并且需要对相应的加固措施有所检查，比如挖土支护、节水措施、土体加固等。

建筑设施1. 电气安装在电气方面，应注意检查电气线路、电器设备及控制系统等的合理性和安全性。

要保障施工图电气设施的能耗性、灭火设施、金属承重机构等的结构安全性。

2. 水冷设施在审查水冷设施施工图时，要注意其水路布置、水冷塔、水泵等设施的合理性和安全性。

还要核实设施和结构属于防火设施的情况，比如水管内径、排水系统等。

3. 燃气设施在审查燃气设施施工图时，要仔细核实燃气管道的路线、接头、焊缝等细节是否正确、安全。

还要审核房间结构中防火、防爆措施是否恰当。

浙江省房屋建筑和市政基础设施工程施工图设计文件审查管理实施细则（修订稿）第一章总则第一条为加强房屋建筑工程和市政基础设施工程施工图设计文件审查的管理，提高施工图审查及勘察设计成果的质量，维护社会公共利益，保证公众安全，根据《建设工程质量管理条例》、《建设工程勘察设计管理条例》和《房屋建筑和市政基础设施施工图设计文件审查管理办法》（建设部令第号），结合我省工作实际，制定本细则。

第二条本细则适用于在本省行政区域内从事房屋建筑工程、市政基础设施工程施工图设计（含勘察）文件（以下简称施工图）审查及实施监督管理。

第三条国家对施工图实施审查制度，凡需领取建筑施工许可证的各类新建、改建、扩建的房屋建筑工程（含民用建筑、工业建筑、构筑物和涉及结构体系和荷载改变的装修等工程），市政基础设施工程（含道路、桥隧、给水、排水等工程）都应进行施工图审查。

施工图未经审查以及审查不合格的，各级建设行政主管部门不得颁发施工许可证。

以上规定以外的工程，如农民自建房等，业主自愿报审，各审查机构应积极支持，认真做好施工图设计审查工作。

第二章机构认定第四条省建设行政主管部门负责全省施工图设计文件审查机构（以下简称审查机构）的认定，各地市建设行政主管部门负责本行政区域内审查机构认定初审及相关工作。

第五条所有在本省境内从事施工图设计文件审查工作的审查机构，必须经省建设行政主管部门的认定。

审查机构的机构认定、换证等申报工作按省建设行政主管部门具体通知要求执行。

第六条审查机构中专门从事审查工作的审查人员不得低于各专业审查人员要求数量的，兼职从事审查的注册人员与审查机构签订至少一年（含）以上的聘用合同。

审查人员只能在一个审查机构从事审查工作。

审查机构申请某一类型市政工程认定的，其配套专业人员与本机构其他类型市政工程或者房屋建筑工程的专业人员相同的，其人员可以通用。

审查机构认定标准的未尽事宜，参照《房屋建筑和市政基础设施施工图设计文件审查管理办法》（建设部号令）等国家有关规定执行。
