组合逻辑电路的分析与设计实验报告院系：电子与信息工程学院班级：电信13-2班组员姓名:一、实验目的1、掌握组合逻辑电路的分析方法与测试方法。
2、掌握组合逻辑电路的设计方法。
二、实验原理通常逻辑电路可分为组合逻辑电路和时序逻辑电路两大类。
电路在任何时刻，输出状态只取决于同一时刻各输入状态的组合，而与先前的状态无关的逻辑电路称为组合逻辑电路。
1.组合逻辑电路的分析过程，一般分为如下三步进行：①由逻辑图写输出端的逻辑表达式；②写出真值表；③根据真值表进行分析，确定电路功能。
2.组合逻辑电路一般设计的过程为图一所示。
图一组合逻辑电路设计方框图3.设计过程中，“最简”是指按设计要求，使电路所用器件最少，器件的种类最少,而且器件之间的连线也最少。
三、实验仪器设备数字电子实验箱、电子万用表、74LS04、74LS20、74LS00、导线若干。
74LS00 74LS04 74LS20四、实验内容及方法1 、设计4线-2线优先编码器并测试其逻辑功能。
数字系统中许多数值或文字符号信息都是用二进制数来表示，多位二进制数的排列组合叫做代码，给代码赋以一定的含义叫做编码。
(1)4线-2线编码器真值表如表一所示输入输出1 0 0 0 0 00 1 0 0 0 10 0 1 0 1 00 0 0 1 1 14线-2线编码器真值表(2)由真值表可得4线-2线编码器最简逻辑表达式为=((0′1′23′)′(0′1′2′3)′) ′=((0′12′3′)′( 0′1′2′3)′)′(3)由最简逻辑表达式可分析其逻辑电路图4线-2线编码器逻辑图（4）按照全加器电路图搭建编码器电路，注意搭建前测试选用的电路块能够正常工谢谢阅读谢谢阅读作。
（5）验证所搭建电路的逻辑关系。
=1 =0 0 =1 =0 1 =1 =1 0 =1 =1 1 2、设计2线-4线译码器并测试其逻辑功能。
译码是编码的逆过程，它能将二进制码翻译成代表某一特定含义的号.(即电路的某种状态)，具有译码功能的逻辑电路称为译码器。
组合逻辑电路分析与设计实验报告一、实验目的：1. 掌握逻辑设计基本方法2. 能够自己设计简单逻辑电路，并能用VHDL描述3. 理解输出波形和逻辑电路功能之间的关系二、实验设备与器材：1. 实验箱一套（含数字信号发生器、逻辑分析仪等测量设备）2. 电缆若干三、实验原理：组合逻辑电路是指由与或非门等基本逻辑门或它们的数字组合所构成的电路。
对于组合逻辑电路而言，不需要任何时钟信号控制，它的输出不仅能直接受到输入信号的影响，同时还与其输入信号的时序有关，输入信号的任何改变都可能导致输出信号的变化，因此组合逻辑电路的输出总是与它的输入存在着一个确定的逻辑关系。
本实验通过学习与实践，让学生从具体的组合逻辑电路出发，逐步掌握数字逻辑电路设计技术，了解逻辑电路的设计过程，掌握用组合逻辑门件构成数字系统的方法，提高学生设计和分析组合逻辑电路的能力。
四、实验内容及步骤：本实验的基本内容是设计一个可以进行任意二进制数求和的组合逻辑电路，并用VHDL 语言描述该电路。
其主要步骤如下：1. 设计电路的逻辑功能，确定电路所需基本逻辑门电路元件的类型和数量。
2. 画出电路的逻辑图并进行逻辑延迟估算。
3. 利用VHDL语言描述电路功能，并利用仿真软件验证电路设计是否正确。
4. 利用实验箱中的数字信号发生器和逻辑分析仪验证电路设计是否正确。
五、实验结果与分析：我们首先设计了一个可以进行单位位的二进制数求和的电路，即输入两个1位二进制数和一个进位信号，输出一个1位二进制数和一个进位信号。
注意到，当输入的两个二进制数为同等真值时，输出的结果即为原始输入中的异或结果。
当输入的两个二进制数不同时，输出需要加上当前进行计算的进位，同时更新输出进位信号的取值。
我们继续将此电路扩展到多位数的情况。
假设输入两个n位的二进制数a和b，我们需要得到一个(n+1)位的二进制数c，使得c=a+b。
我们需要迭代地对每一位进行计算，并在计算每一位时将其前一位的进位值也列入计算中。
组合逻辑电路的分析在分析组合逻辑电路时，我们可以使用真值表、卡诺图或布尔代数等方法。
下面将分别介绍这些方法的基本原理和应用。
1.真值表分析法真值表是列出电路的所有可能输入和对应输出的表格。
通过逐行检查真值表的输出列，可以确定电路的功能。
真值表分析法适用于较小规模的电路，但对于较复杂的电路可能不够实用。
2.卡诺图分析法卡诺图是一种图形表示方法，用于描述逻辑函数之间的关系。
它将所有可能的输入组合表示为一个方格矩阵，每个方格代表一个状态。
相邻的方格表示输入之间只有一个位不同。
通过合并相邻的方格，我们可以找到简化逻辑函数的最小项或最小项组合。
卡诺图分析法可以用来优化逻辑电路，减少门的数量和延迟。
3.布尔代数分析法布尔代数是一种用符号和运算规则描述逻辑函数的代数系统。
我们可以使用布尔代数的运算规则来简化和优化逻辑电路。
常见的布尔代数运算包括与运算、或运算、非运算和异或运算等。
通过应用这些运算规则，我们可以将复杂的逻辑函数简化为最小项或最小项组合，从而简化电路。
在进行组合逻辑电路的分析时，我们首先需要确定电路的输入和输出。
然后，我们可以根据电路的功能和输出要求，绘制真值表或卡诺图。
通过分析真值表或卡诺图，我们可以找到逻辑函数的最小项或最小项组合。
接下来，我们可以将这些最小项或最小项组合转化为逻辑门的输入方式。
最后，我们可以使用布尔代数的运算规则来简化逻辑函数和电路。
组合逻辑电路的分析是电路设计和优化的重要一步。
通过应用不同的分析方法，我们可以更好地理解电路的功能和性质，从而更好地设计和优化电路。
在分析组合逻辑电路时，我们需要注意电路的输入和输出要求，合理选择和配置逻辑门，以及优化电路的延迟和开销。

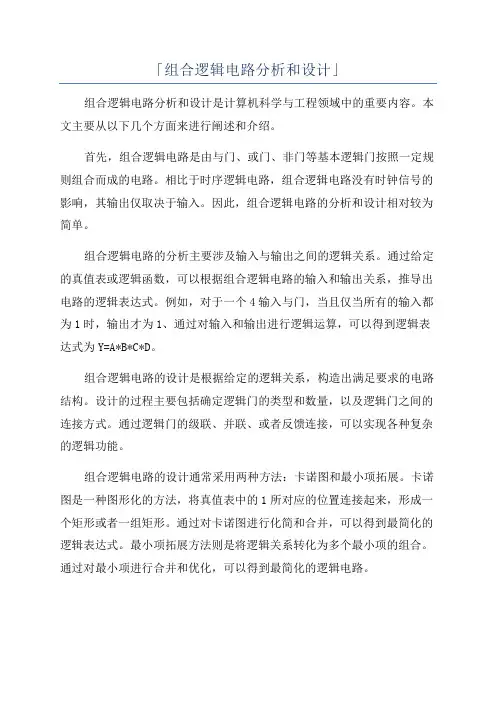

「组合逻辑电路分析和设计」组合逻辑电路分析和设计是计算机科学与工程领域中的重要内容。
本文主要从以下几个方面来进行阐述和介绍。
首先，组合逻辑电路是由与门、或门、非门等基本逻辑门按照一定规则组合而成的电路。
相比于时序逻辑电路，组合逻辑电路没有时钟信号的影响，其输出仅取决于输入。
因此，组合逻辑电路的分析和设计相对较为简单。
组合逻辑电路的分析主要涉及输入与输出之间的逻辑关系。
通过给定的真值表或逻辑函数，可以根据组合逻辑电路的输入和输出关系，推导出电路的逻辑表达式。
例如，对于一个4输入与门，当且仅当所有的输入都为1时，输出才为1、通过对输入和输出进行逻辑运算，可以得到逻辑表达式为Y=A*B*C*D。
组合逻辑电路的设计是根据给定的逻辑关系，构造出满足要求的电路结构。
设计的过程主要包括确定逻辑门的类型和数量，以及逻辑门之间的连接方式。
通过逻辑门的级联、并联、或者反馈连接，可以实现各种复杂的逻辑功能。
组合逻辑电路的设计通常采用两种方法：卡诺图和最小项拓展。
卡诺图是一种图形化的方法，将真值表中的1所对应的位置连接起来，形成一个矩形或者一组矩形。
通过对卡诺图进行化简和合并，可以得到最简化的逻辑表达式。
最小项拓展方法则是将逻辑关系转化为多个最小项的组合。
通过对最小项进行合并和优化，可以得到最简化的逻辑电路。
在实际的组合逻辑电路设计中，还需要考虑一些逻辑优化的技巧。
例如，引入分立的反相器可以简化逻辑表达式，减少逻辑门的使用数量。
另外，使用触发器可以引入时序逻辑，实现更复杂的功能。
总之，组合逻辑电路分析和设计是计算机科学与工程中非常重要的内容。
通过对组合逻辑电路的分析，可以得到逻辑表达式；通过对组合逻辑电路的设计，可以构造出满足需求的电路结构。
熟练掌握组合逻辑电路的分析和设计方法对于计算机科学与工程专业的学生来说是非常重要的。
§12.3《组合逻辑电路的分析》教学案【教学目标】1.掌握组合逻辑电路分析的一般步骤；2.学会分析组合逻辑电路的功能【导入新课】内容回顾1.说出下列逻辑电路符号的名称、表达式以及具体的逻辑功能。
【新授内容】任务一、组合逻辑电路数字电路分两大类：_______________和_________________。
1.组合逻辑电路：__________________________________________________。
Yi=f（A1,A2,…An） (i=1,2,…m)上式中，A1,A2,…An为输入逻辑变量，Yi称为输出。
1.组合逻辑电路的特点：1）___________________________________________;2）___________________________________________。
任务二、组合逻辑电路的分析组合逻辑电路分析：就是指已知逻辑电路，对其逻辑功能，工作特性，设计思想技术经济指标等实行分析、评价的过程。
例题分析：分析并说明图中所示逻辑电路的逻辑功能。
解：第一步，由电路写表达式：第二步，化简：第三步，列真值表。
0 0 10 1 00 1 11 0 01 0 11 1 01 1 1第四步，判断逻辑功能：【结论】组合逻辑电路的分析步骤：第一步，____________________________________________。
第二步，____________________________________________。
第三步，____________________________________________。
第四步，____________________________________________。
【课堂练习】分析图P3.1电路的逻辑功能，写出Y1、、Y2的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。
