吹膜中常见问题分析解决

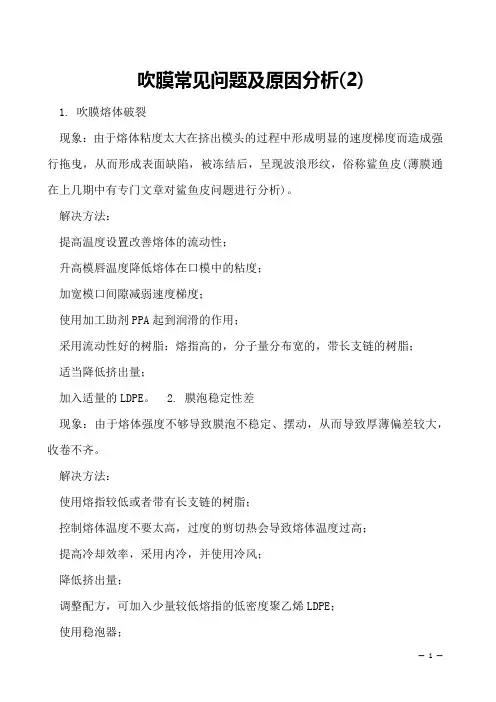

吹膜常见问题及原因分析(2)1. 吹膜熔体破裂现象：由于熔体粘度太大在挤出模头的过程中形成明显的速度梯度而造成强行拖曳，从而形成表面缺陷，被冻结后，呈现波浪形纹，俗称鲨鱼皮(薄膜通在上几期中有专门文章对鲨鱼皮问题进行分析)。

解决方法：提高温度设置改善熔体的流动性；升高模唇温度降低熔体在口模中的粘度；加宽模口间隙减弱速度梯度；使用加工助剂PPA起到润滑的作用；采用流动性好的树脂：熔指高的，分子量分布宽的，带长支链的树脂；适当降低挤出量；加入适量的LDPE。

2. 膜泡稳定性差现象：由于熔体强度不够导致膜泡不稳定、摆动，从而导致厚薄偏差较大，收卷不齐。

解决方法：使用熔指较低或者带有长支链的树脂；控制熔体温度不要太高，过度的剪切热会导致熔体温度过高；提高冷却效率，采用内冷，并使用冷风；降低挤出量；调整配方，可加入少量较低熔指的低密度聚乙烯LDPE；使用稳泡器；降低吹涨比（如果产品允许的话）。

3. 熔体压力或熔体温度过高熔体压力过高会引起漏料，机器报警。

可以考虑以下方法：升高挤出机的温度设定，从而增加熔体的流动性；使用宽模口间隙，降低模头压力；使用目数较少的滤网；降低挤出量；使用熔指较高，流动性或者剪切变稀较好的树脂。

熔体温度过高会导致树脂易发生氧化交联，形成晶点。

同时影响膜泡的稳定性，导致厚薄偏差较大，影响产量。

可以考虑以下方法：使用熔指较高，流动性或者剪切变稀较好的树脂；降低挤出量，减少剪切，因为熔体温度大部分来自剪切热；适当升高挤出机压缩段的温度设定，减小粘度从而减少剪切也会有帮助；使用设计合适的螺杆。

4. 光学性能不好现象：表现为雾度值高，透明度低。

薄膜不透澈。

解决方法：提高冷却效率，使用冷风冷却；提高熔体温度，但要注意膜泡稳定性以及冷却；减少开口剂的使用；使用窄模口间隙；调整配方，使用高透明配方（以后配方章节讨论）；例如单层膜：可在线性低密度聚乙烯中加入少量LDPE破坏晶体生长。

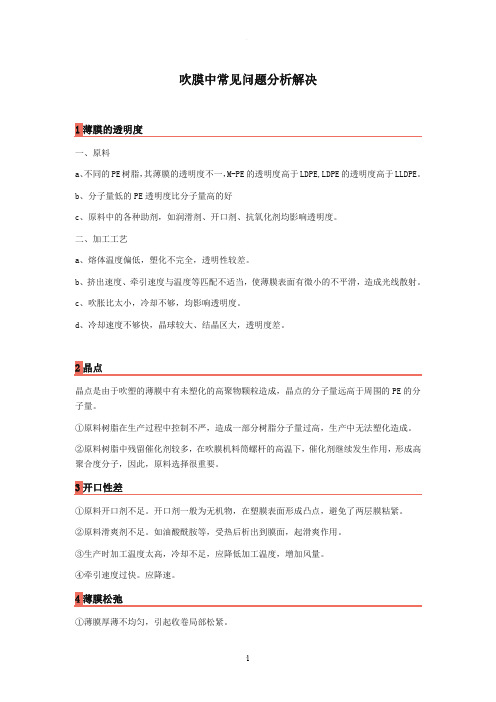

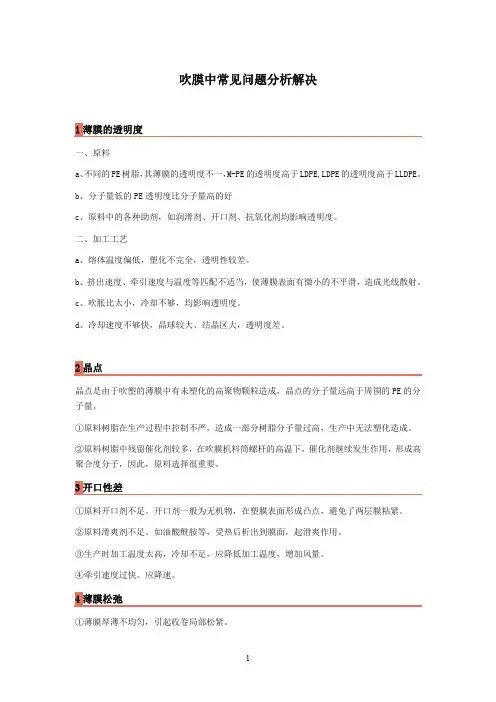

吹膜中常见问题分析解决一、原料a、不同的PE树脂，其薄膜的透明度不一，M-PE的透明度高于LDPE,LDPE的透明度高于LLDPE。

b、分子量低的PE透明度比分子量高的好c、原料中的各种助剂，如润滑剂、开口剂、抗氧化剂均影响透明度。

二、加工工艺a、熔体温度偏低，塑化不完全，透明性较差。

b、挤出速度、牵引速度与温度等匹配不适当，使薄膜表面有微小的不平滑，造成光线散射。

c、吹胀比太小，冷却不够，均影响透明度。

d、冷却速度不够快，晶球较大、结晶区大，透明度差。

2晶点晶点是由于吹塑的薄膜中有未塑化的高聚物颗粒造成，晶点的分子量远高于周围的PE的分子量。

①原料树脂在生产过程中控制不严，造成一部分树脂分子量过高，生产中无法塑化造成。

②原料树脂中残留催化剂较多，在吹膜机料筒螺杆的高温下，催化剂继续发生作用，形成高聚合度分子，因此，原料选择很重要。

①原料开口剂不足。

开口剂一般为无机物，在塑膜表面形成凸点，避免了两层膜粘紧。

②原料滑爽剂不足。

如油酸酰胺等，受热后析出到膜面，起滑爽作用。

③生产时加工温度太高，冷却不足，应降低加工温度，增加风量。

④牵引速度过快。

应降速。

①薄膜厚薄不均匀，引起收卷局部松紧。

②膜泡冷却风环冷却不当，冷却不均匀。

③膜泡进入夹棍前局部被冷却。

④模口与牵引辊中心不一致。

⑤切刀切边时，切刀锋刃不一致，角度不一致。

⑥收卷时压辊压力不一致。

⑦稳定板夹缝不均匀。

5横向厚度不均匀①模口间隙不均匀，应按要求仔细调节。

②机头四周加热不均匀，检查风环是否堵塞，开度是否合理。

③机头四周加热不均匀，应检查加热器。

④吹胀比过大，调换模头或换规格。

⑤过滤网破损，按时更换。

⑥风环进风软管破损或扭曲，有温度差或长短过于悬殊，应加以调整更换。

⑦稳泡器位置偏向心或开角不均，应加以调节。

⑧夹棍的压力不均匀，水平不平齐，应加以检查。

⑨模腔中有杂物，从而引起物流紊乱，出料不均，应当定期清洗口模。

⑩熔体压力或温度过高或波动太大，这样造成挤出熔流不稳，影响厚度不均，可调解温度，挤出速度改善。

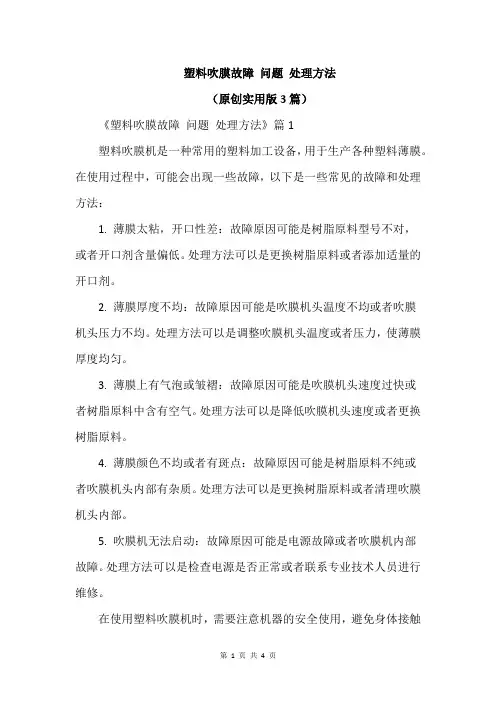

塑料吹膜故障问题处理方法（原创实用版3篇）《塑料吹膜故障问题处理方法》篇1塑料吹膜机是一种常用的塑料加工设备，用于生产各种塑料薄膜。

在使用过程中，可能会出现一些故障，以下是一些常见的故障和处理方法：1. 薄膜太粘，开口性差：故障原因可能是树脂原料型号不对，或者开口剂含量偏低。

处理方法可以是更换树脂原料或者添加适量的开口剂。

2. 薄膜厚度不均：故障原因可能是吹膜机头温度不均或者吹膜机头压力不均。

处理方法可以是调整吹膜机头温度或者压力，使薄膜厚度均匀。

3. 薄膜上有气泡或皱褶：故障原因可能是吹膜机头速度过快或者树脂原料中含有空气。

处理方法可以是降低吹膜机头速度或者更换树脂原料。

4. 薄膜颜色不均或者有斑点：故障原因可能是树脂原料不纯或者吹膜机头内部有杂质。

处理方法可以是更换树脂原料或者清理吹膜机头内部。

5. 吹膜机无法启动：故障原因可能是电源故障或者吹膜机内部故障。

处理方法可以是检查电源是否正常或者联系专业技术人员进行维修。

在使用塑料吹膜机时，需要注意机器的安全使用，避免身体接触到机器的运转部位。

《塑料吹膜故障问题处理方法》篇2塑料吹膜机是一种常用的塑料加工机械，用于生产各种塑料薄膜、袋子等产品。

在吹膜机的使用过程中，可能会出现一些故障，以下是一些常见的故障和处理方法：1. 薄膜太粘，开口性差：故障原因可能是树脂原料型号不对，或者开口剂含量偏低。

解决方法可以是更换树脂原料或者添加适量的开口剂。

2. 薄膜厚度不均：故障原因可能是吹膜机头温度不均或者吹膜机头压力不稳定。

解决方法可以是调整吹膜机头温度或者压力，确保温度和压力均匀分布。

3. 薄膜上有气泡或皱褶：故障原因可能是吹膜机头速度过快或者树脂原料中含有空气。

解决方法可以是降低吹膜机头速度或者更换树脂原料。

4. 薄膜颜色不均或者有斑点：故障原因可能是树脂原料不纯或者吹膜机头内部污染。

解决方法可以是更换树脂原料或者清洗吹膜机头内部。

5. 吹膜机无法启动或者运行不稳定：故障原因可能是电源故障或者吹膜机内部部件损坏。

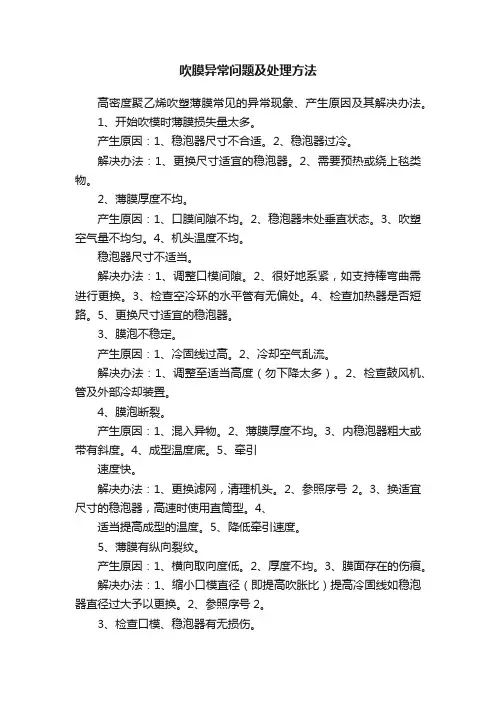

吹膜异常问题及处理方法高密度聚乙烯吹塑薄膜常见的异常现象、产生原因及其解决办法。

1、开始吹模时薄膜损失量太多。

产生原因：1、稳泡器尺寸不合适。

2、稳泡器过冷。

解决办法：1、更换尺寸适宜的稳泡器。

2、需要预热或绕上毯类物。

2、薄膜厚度不均。

产生原因：1、口膜间隙不均。

2、稳泡器未处垂直状态。

3、吹塑空气量不均匀。

4、机头温度不均。

稳泡器尺寸不适当。

解决办法：1、调整口模间隙。

2、很好地系紧，如支持棒弯曲需进行更换。

3、检查空冷环的水平管有无偏处。

4、检查加热器是否短路。

5、更换尺寸适宜的稳泡器。

3、膜泡不稳定。

产生原因：1、冷固线过高。

2、冷却空气乱流。

解决办法：1、调整至适当高度（勿下降太多）。

2、检查鼓风机、管及外部冷却装置。

4、膜泡断裂。

产生原因：1、混入异物。

2、薄膜厚度不均。

3、内稳泡器粗大或带有斜度。

4、成型温度底。

5、牵引速度快。

解决办法：1、更换滤网，清理机头。

2、参照序号2。

3、换适宜尺寸的稳泡器，高速时使用直筒型。

4、适当提高成型的温度。

5、降低牵引速度。

5、薄膜有纵向裂纹。

产生原因：1、横向取向度低。

2、厚度不均。

3、膜面存在的伤痕。

解决办法：1、缩小口模直径（即提高吹胀比）提高冷固线如稳泡器直径过大予以更换。

2、参照序号2。

3、检查口模、稳泡器有无损伤。

6、薄膜强度不够。

产生原因：1、吹胀比不当。

2、冷固线偏低。

3、牵引速度慢。

解决办法：1、将吹胀比调至3~5。

2、降低冷却风。

3、增加牵引速度。

7、薄膜中央起皱。

产生原因：1、冷固线至夹辊距离太长。

2、稳定板张开角小。

解决办法：1、升高冷固线或降低夹棍。

2、调大稳定板开角。

8、薄膜边缘松弛。

产生原因：1、冷固线至夹辊距离短。

解决办法：降低冷固线或升高夹辊。

分切、制袋工序中常见质量问题及解决方法在软包装材料（包括单质薄膜与复合膜）的生产工序中，分切作为承上启下的“特殊”工序，对内部影响下道制袋工序的质量及正品率，对外部顾客提供事先约定的、不同规格的卷材产品交付顾客使用，分切的质量就显得特别重要。

载。

．吹塑薄膜工艺流程大致如下：电→→牵引辊牵引→料斗上料一物料塑化挤出→吹胀牵引→风环冷却人字夹板薄膜收卷晕处理→但是，值得指出的是，吹塑薄膜的性能跟生产工艺参数有着很大的关系，因此，保证生产的顺利必须要加强对工艺参数的控制，规范工艺操作，在吹膜过程中，主要是做好以在聚乙烯吹塑薄膜生产过程中，进行，并获得高质量的薄膜产品。

下几项工艺参数的控制：．挤出机温度1且170℃之间，℃～挤出温度一般控制在(LDPE)吹塑低密度聚乙烯薄膜时，160必须保证机头温度均匀，挤出温度过高，树脂容易分解，且薄膜发脆，尤其使纵向拉伸强度显著下降；温度过低，则树脂塑化不良，不能圆滑地进行膨胀拉伸，专业文档供参考，如有帮助请下载。

．的光泽性和透明度差，甚至出现像木材年轮般的薄膜的拉伸强度较低，且表面。

及未熔化的晶核(鱼眼)花纹以2．吹胀比是指吹胀后膜泡的直径与未吹胀的吹胀比是吹塑薄膜生产工艺的控制要点之一，实际上是对薄膜进行横向管环直径之间的比值。

吹胀比为薄膜的横向膨胀倍数，从而使薄膜的拉伸会对塑料分子产生一定程度的取向作用，吹胀比增大，拉伸，也不能太大，否则容易造成膜泡不稳定，且薄膜横向强度提高。

但是，吹胀比容易出现皱折。

因此，吹胀比应当同牵引比配合适当才行，一般来说，低密度聚为宜。

2.5～3.0(LDPE)乙烯薄膜的吹胀比应控制在．牵引比3牵引比是纵向的拉伸倍牵引比是指薄膜的牵引速度与管环挤出速度之间的比值。

则纵向强度也会随之提高，数，使薄膜在引取方向上具有定向作用。

牵引比增大，甚至有可能会将且薄膜的厚度变薄，但如果牵引比过大，薄膜的厚度难以控制，6薄膜的牵引比一般控制在4～薄膜拉断，造成断膜现象。

低密度聚乙烯(LDPE) 之间为宜。

4.露点低密度聚露点又称霜线，指塑料由粘流态进入高弹态的分界线。

在吹膜过程中，在从模口中挤出时呈熔融状态，透明性良好。

当离开模口之后，要乙烯(LDPE)冷却空气以一定的角度和速度吹向刚从通过冷却风环对膜泡的吹胀区进行冷却，膜泡的热量会被冷空气机头挤出的塑料膜泡时，高温的膜泡与冷却空气相接触，的粘流温度以下，从而使其冷(LDPE)带走，其温度会明显下降到低密度聚乙烯在吹塑膜泡上我们可以看到一条透明和模糊之间的分却固化且变得模糊不清了。

大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜，吹塑薄膜是将塑料挤成薄管，然后趁热用压缩空气将塑料吹胀，再经冷却定型后而得到的筒状薄膜制品，这种薄膜的性能处于定向膜同流延膜之间:强度比流延膜好，热封性比流延膜差.吹塑法生产的薄膜品种有很多,比如低密度聚乙烯（LDPE)、聚丙烯(PP）、高密度聚乙烯（HDPE）、尼龙（PA）、乙烯一乙酸乙烯共聚物(EVA）等，这里我们就对常用的低密度聚乙烯（LDPE）薄膜的吹塑生产工艺及其常见故障进行简单的介绍一。

聚乙烯吹塑薄膜材料的选择1。

选用的原料应当是用吹膜级的聚乙烯树脂粒子，含有适量的爽滑剂，保证薄膜的开口性。

2。

树脂粒子的熔融指数（MI）不能太大,熔融指数（MI）太大，则熔融树脂的粘度太小，加工范围窄，加工条件难以控制,树脂的成膜性差,不容易加工成膜;此外，熔融指数(MI)太大，聚合物相对分子量分布太窄，薄膜的强度较差.因此，应当选用熔融指数（MI)较小,且相对分子量分布较宽的树脂原料，这样既能满足薄膜的性能要求，又能保证树脂的加工特性。

吹塑聚乙烯薄膜一般选用熔融指数（MI）在2~6g/10min范围之间的聚乙烯原料。

二。

吹塑工艺控制要点吹塑薄膜工艺流程大致如下：1，。

料斗上料一物料塑化挤出→吹胀牵引→风环冷却→人字夹板→牵引辊牵引→电晕处理→薄膜收卷但是，值得指出的是，吹塑薄膜的性能跟生产工艺参数有着很大的关系，因此,在吹膜过程中，必须要加强对工艺参数的控制，规范工艺操作，保证生产的顺利进行，并获得高质量的薄膜产品。

在聚乙烯吹塑薄膜生产过程中，主要是做好以下几项工艺参数的控制:2 ．挤出机温度吹塑低密度聚乙烯(LDPE)薄膜时，挤出温度一般控制在150℃~170℃之间,且必须保证机头温度均匀，挤出温度过高,树脂容易分解，且薄膜发脆,尤其使纵向拉伸强度显著下降；温度过低,则树脂塑化不良,不能圆滑地进行膨胀拉伸，薄膜的拉伸强度较低,且表面的光泽性和透明度差，甚至出现像木材年轮般的花纹以及未熔化的晶核(鱼眼）.3．吹胀比吹胀比是吹塑薄膜生产工艺的控制要点之一，是指吹胀后膜泡的直径与未吹胀的管环直径之间的比值。

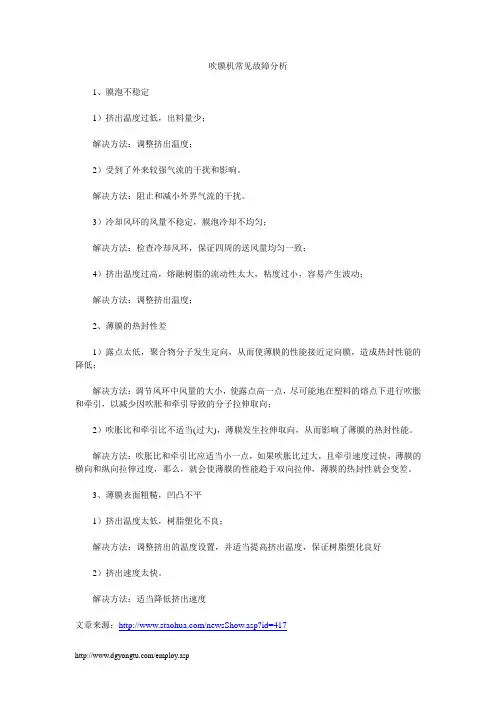

吹膜机常见故障分析
1、膜泡不稳定
1）挤出温度过低，出料量少；
解决方法：调整挤出温度；
2）受到了外来较强气流的干扰和影响。

解决方法：阻止和减小外界气流的干扰。

3）冷却风环的风量不稳定，膜泡冷却不均匀；
解决方法：检查冷却风环，保证四周的送风量均匀一致；
4）挤出温度过高，熔融树脂的流动性太大，粘度过小，容易产生波动；
解决方法：调整挤出温度；
2、薄膜的热封性差
1）露点太低，聚合物分子发生定向，从而使薄膜的性能接近定向膜，造成热封性能的降低；
解决方法：调节风环中风量的大小，使露点高一点，尽可能地在塑料的熔点下进行吹胀和牵引，以减少因吹胀和牵引导致的分子拉伸取向；
2）吹胀比和牵引比不适当(过大)，薄膜发生拉伸取向，从而影响了薄膜的热封性能。

解决方法：吹胀比和牵引比应适当小一点，如果吹胀比过大，且牵引速度过快，薄膜的横向和纵向拉伸过度，那么，就会使薄膜的性能趋于双向拉伸，薄膜的热封性就会变差。

3、薄膜表面粗糙，凹凸不平
1）挤出温度太低，树脂塑化不良；
解决方法：调整挤出的温度设置，并适当提高挤出温度，保证树脂塑化良好
2）挤出速度太快。

解决方法：适当降低挤出速度
文章来源：/newsShow.asp?id=417
/employ.asp。

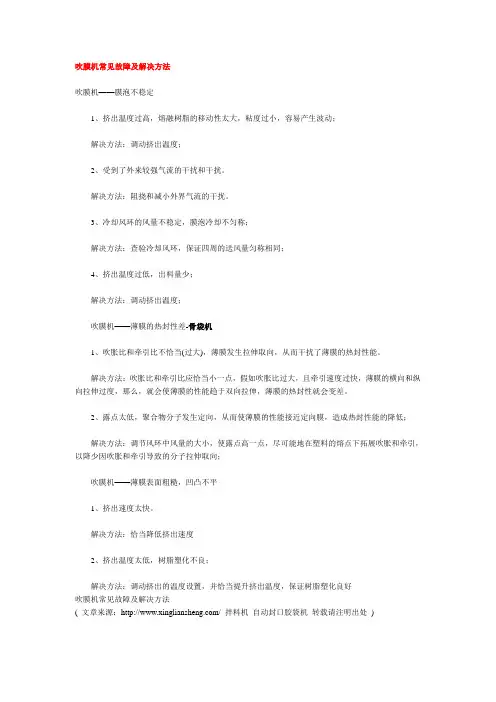

吹膜机常见故障及解决方法
吹膜机——膜泡不稳定
1、挤出温度过高，熔融树脂的移动性太大，粘度过小，容易产生波动；
解决方法：调动挤出温度；
2、受到了外来较强气流的干扰和干扰。

解决方法：阻挠和减小外界气流的干扰。

3、冷却风环的风量不稳定，膜泡冷却不匀称；
解决方法：查验冷却风环，保证四周的送风量匀称相同；
4、挤出温度过低，出料量少；
解决方法：调动挤出温度；
吹膜机——薄膜的热封性差-骨袋机
1、吹胀比和牵引比不恰当(过大)，薄膜发生拉伸取向，从而干扰了薄膜的热封性能。

解决方法：吹胀比和牵引比应恰当小一点，假如吹胀比过大，且牵引速度过快，薄膜的横向和纵向拉伸过度，那么，就会使薄膜的性能趋于双向拉伸，薄膜的热封性就会变差。

2、露点太低，聚合物分子发生定向，从而使薄膜的性能接近定向膜，造成热封性能的降低；
解决方法：调节风环中风量的大小，使露点高一点，尽可能地在塑料的熔点下拓展吹胀和牵引，以降少因吹胀和牵引导致的分子拉伸取向；
吹膜机——薄膜表面粗糙，凹凸不平
1、挤出速度太快。

解决方法：恰当降低挤出速度
2、挤出温度太低，树脂塑化不良；
解决方法：调动挤出的温度设置，并恰当提升挤出温度，保证树脂塑化良好
吹膜机常见故障及解决方法
( 文章来源：/ 拌料机自动封口胶袋机转载请注明出处)。
