下载文档原格式
吹膜常见问题及原因分析(2)1. 吹膜熔体破裂现象：由于熔体粘度太大在挤出模头的过程中形成明显的速度梯度而造成强行拖曳，从而形成表面缺陷，被冻结后，呈现波浪形纹，俗称鲨鱼皮(薄膜通在上几期中有专门文章对鲨鱼皮问题进行分析)。
解决方法：提高温度设置改善熔体的流动性；升高模唇温度降低熔体在口模中的粘度；加宽模口间隙减弱速度梯度；使用加工助剂PPA起到润滑的作用；采用流动性好的树脂：熔指高的，分子量分布宽的，带长支链的树脂；适当降低挤出量；加入适量的LDPE。
2. 膜泡稳定性差现象：由于熔体强度不够导致膜泡不稳定、摆动，从而导致厚薄偏差较大，收卷不齐。
解决方法：使用熔指较低或者带有长支链的树脂；控制熔体温度不要太高，过度的剪切热会导致熔体温度过高；提高冷却效率，采用内冷，并使用冷风；降低挤出量；调整配方，可加入少量较低熔指的低密度聚乙烯LDPE；使用稳泡器；降低吹涨比（如果产品允许的话）。
3. 熔体压力或熔体温度过高熔体压力过高会引起漏料，机器报警。
可以考虑以下方法：升高挤出机的温度设定，从而增加熔体的流动性；使用宽模口间隙，降低模头压力；使用目数较少的滤网；降低挤出量；使用熔指较高，流动性或者剪切变稀较好的树脂。
熔体温度过高会导致树脂易发生氧化交联，形成晶点。
同时影响膜泡的稳定性，导致厚薄偏差较大，影响产量。
可以考虑以下方法：使用熔指较高，流动性或者剪切变稀较好的树脂；降低挤出量，减少剪切，因为熔体温度大部分来自剪切热；适当升高挤出机压缩段的温度设定，减小粘度从而减少剪切也会有帮助；使用设计合适的螺杆。
4. 光学性能不好现象：表现为雾度值高，透明度低。
薄膜不透澈。
解决方法：提高冷却效率，使用冷风冷却；提高熔体温度，但要注意膜泡稳定性以及冷却；减少开口剂的使用；使用窄模口间隙；调整配方，使用高透明配方（以后配方章节讨论）；例如单层膜：可在线性低密度聚乙烯中加入少量LDPE破坏晶体生长。

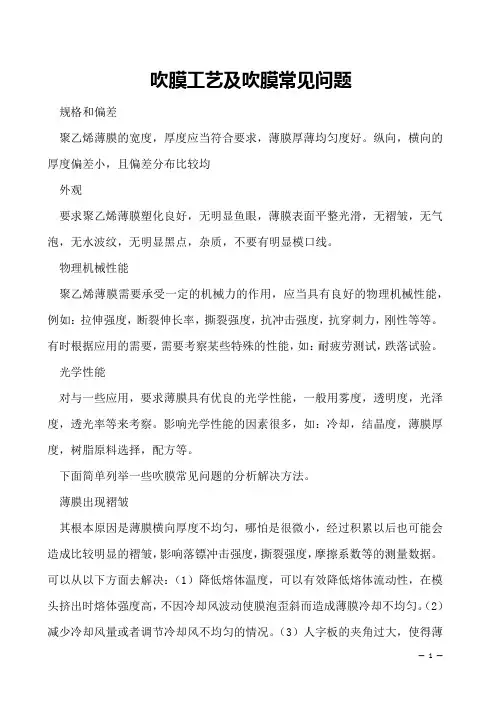

吹膜工艺及吹膜常见问题规格和偏差聚乙烯薄膜的宽度，厚度应当符合要求，薄膜厚薄均匀度好。
纵向，横向的厚度偏差小，且偏差分布比较均外观要求聚乙烯薄膜塑化良好，无明显鱼眼，薄膜表面平整光滑，无褶皱，无气泡，无水波纹，无明显黑点，杂质，不要有明显模口线。
物理机械性能聚乙烯薄膜需要承受一定的机械力的作用，应当具有良好的物理机械性能，例如：拉伸强度，断裂伸长率，撕裂强度，抗冲击强度，抗穿刺力，刚性等等。
有时根据应用的需要，需要考察某些特殊的性能，如：耐疲劳测试，跌落试验。
光学性能对与一些应用，要求薄膜具有优良的光学性能，一般用雾度，透明度，光泽度，透光率等来考察。
影响光学性能的因素很多，如：冷却，结晶度，薄膜厚度，树脂原料选择，配方等。
下面简单列举一些吹膜常见问题的分析解决方法。
薄膜出现褶皱其根本原因是薄膜横向厚度不均匀，哪怕是很微小，经过积累以后也可能会造成比较明显的褶皱，影响落镖冲击强度，撕裂强度，摩擦系数等的测量数据。
可以从以下方面去解决：（1）降低熔体温度，可以有效降低熔体流动性，在模头挤出时熔体强度高，不因冷却风波动使膜泡歪斜而造成薄膜冷却不均匀。
（2）减少冷却风量或者调节冷却风不均匀的情况。
（3）人字板的夹角过大，使得薄膜在短时间内被压扁，因而出现褶皱的问题，应适当减小人字板的夹角。
（4）模口挤料不均匀，应调节口模，使之处于竖直状态。
（5）收卷辊张力过大把膜拉皱，应适当减小收卷辊张力。
薄膜透明度差聚乙烯为结晶性高聚物，改善透明度的关键是降低结晶度及使球晶细小，主要的影响因素是树脂原料，特别是添加剂的影响。
吹膜工艺只能在一定程度上改善薄膜的透明度。
（1）挤出温度偏低，熔体塑化不良，应适当提高熔体温度。
（2）冷却效果不佳，应适当增大冷却风量，最好配有内冷，使用水冷装置。
（3）树脂粒子中含有水分，应充分干燥粒子。
薄膜鱼眼多鱼眼主要是原料中的添加剂，低分子量树脂及粉尘等，在加工中凝结在口模上，累积一定数量后被膜不断带走，从而在膜上形成鱼眼。
吹塑薄膜成型故障的产生原因及排除方法一、吹塑薄膜成型常见故障的排查1、引膜困难故障分析及排除方法：（1）机头温度控制不当。
当机头温度太高或太低时，都会引起牵引困难，应适当调整机头温度。
（2）口模出料不均匀。
应调整口模间隙，使周边间隙均匀。
同时，适当调节机头连接器温度，使之与机身温度相协调。
（3）熔料中含有焦料杂质。
应净化原料及清理机头和螺杆。
（4）挤出工艺条件控制不当。
应适当调整工艺条件。
几种常用塑料吹塑薄膜的挤出工艺条件如表3-1所示。
2、泡管歪斜故障分析及排除方法：（1）机身及口模温度太高。
应适当降低。
（2）机头连接器温度太高。
应适当降低。
（3）口模出料不均匀，薄膜厚薄不均。
应适当调整口模间隙及机头连接器温度。
表3-1 几种常用塑料吹塑薄膜的挤出工艺条件故障分析及排除方法：（1）泡管呈规律性的葫芦形是由于牵引辊的夹紧力太小，或牵引辊的转速受到机械传动阻力规律性变化的影响所致。
对此，应适当增加牵引辊的夹紧力，检修牵引装置的机械传动部分，使牵引辊的转速平稳。
（2）泡管呈无规律的葫芦形是由于牵引速度不稳定，以及冷却风环的风压太大。
对此，应调整牵引速度，使其运行稳定；风环的风压应适当降低。
4、泡管摆动故障分析及排除方法：（1）熔料温度太高。
应适当降低机身及机头温度。
（2）冷却风环的冷却效率太低。
应提高冷却系统的冷却效率，可适当加大风环的风压和风量。
（3）泡管与人字夹板的摩擦力太大。
应适当加大人字板夹角，减小泡管与夹板的接触面积。
（4）机头温度太低，出料困难，膜泡跳动。
应适当提高机头温度及增加螺杆转速。
5、薄膜表面发花故障分析及排除方法：（1）机身或机头温度偏低，熔料塑化不良。
应适当提高机身或机头温度。
（2）螺杆转速太快。
应适当减慢。
（3）螺杆温度太高或太低。
应通过调整螺杆内冷却介质的流量，将螺杆温度控制在适宜的温度范围内。
6、挂料线明显故障分析及排除方法：（1）口模出料口处有分解物料或杂质粘附。
应用铜铲将杂质或焦料刮除，严重时应顶出芯棒进行清理。

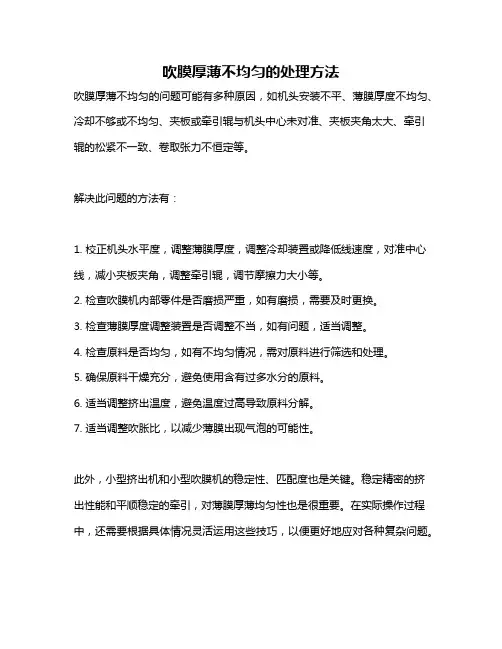

吹膜厚薄不均匀的处理方法
吹膜厚薄不均匀的问题可能有多种原因，如机头安装不平、薄膜厚度不均匀、冷却不够或不均匀、夹板或牵引辊与机头中心未对准、夹板夹角太大、牵引辊的松紧不一致、卷取张力不恒定等。
解决此问题的方法有：
1. 校正机头水平度，调整薄膜厚度，调整冷却装置或降低线速度，对准中心线，减小夹板夹角，调整牵引辊，调节摩擦力大小等。
2. 检查吹膜机内部零件是否磨损严重，如有磨损，需要及时更换。
3. 检查薄膜厚度调整装置是否调整不当，如有问题，适当调整。
4. 检查原料是否均匀，如有不均匀情况，需对原料进行筛选和处理。
5. 确保原料干燥充分，避免使用含有过多水分的原料。
6. 适当调整挤出温度，避免温度过高导致原料分解。
7. 适当调整吹胀比，以减少薄膜出现气泡的可能性。
此外，小型挤出机和小型吹膜机的稳定性、匹配度也是关键。
稳定精密的挤出性能和平顺稳定的牵引，对薄膜厚薄均匀性也是很重要。
在实际操作过程中，还需要根据具体情况灵活运用这些技巧，以便更好地应对各种复杂问题。
吹膜中常见问题分析解决一、原料a、不同的PE树脂，其薄膜的透明度不一，M-PE的透明度高于LDPE,LDPE的透明度高于LLDPE。
b、分子量低的PE透明度比分子量高的好c、原料中的各种助剂，如润滑剂、开口剂、抗氧化剂均影响透明度。
二、加工工艺a、熔体温度偏低，塑化不完全，透明性较差。
b、挤出速度、牵引速度与温度等匹配不适当，使薄膜表面有微小的不平滑，造成光线散射。
c、吹胀比太小，冷却不够，均影响透明度。
d、冷却速度不够快，晶球较大、结晶区大，透明度差。
2晶点晶点是由于吹塑的薄膜中有未塑化的高聚物颗粒造成，晶点的分子量远高于周围的PE的分子量。
①原料树脂在生产过程中控制不严，造成一部分树脂分子量过高，生产中无法塑化造成。
②原料树脂中残留催化剂较多，在吹膜机料筒螺杆的高温下，催化剂继续发生作用，形成高聚合度分子，因此，原料选择很重要。
①原料开口剂不足。
开口剂一般为无机物，在塑膜表面形成凸点，避免了两层膜粘紧。
②原料滑爽剂不足。
如油酸酰胺等，受热后析出到膜面，起滑爽作用。
③生产时加工温度太高，冷却不足，应降低加工温度，增加风量。
④牵引速度过快。
应降速。
①薄膜厚薄不均匀，引起收卷局部松紧。
②膜泡冷却风环冷却不当，冷却不均匀。
③膜泡进入夹棍前局部被冷却。
④模口与牵引辊中心不一致。
⑤切刀切边时，切刀锋刃不一致，角度不一致。
⑥收卷时压辊压力不一致。
⑦稳定板夹缝不均匀。
5横向厚度不均匀①模口间隙不均匀，应按要求仔细调节。
②机头四周加热不均匀，检查风环是否堵塞，开度是否合理。
③机头四周加热不均匀，应检查加热器。
④吹胀比过大，调换模头或换规格。
⑤过滤网破损，按时更换。
⑥风环进风软管破损或扭曲，有温度差或长短过于悬殊，应加以调整更换。
⑦稳泡器位置偏向心或开角不均，应加以调节。
⑧夹棍的压力不均匀，水平不平齐，应加以检查。
⑨模腔中有杂物，从而引起物流紊乱，出料不均，应当定期清洗口模。
⑩熔体压力或温度过高或波动太大，这样造成挤出熔流不稳，影响厚度不均，可调解温度，挤出速度改善。
吹膜工艺的常见问题1.问题1：薄膜出现褶皱原因：薄膜横向厚度不均匀，哪怕是很微小，经过积累后也可造成比较明显的褶皱，影响落膘实验、薄膜撕裂实验、薄膜摩擦系数等的测定数据。
解决方法：（1）降低熔体温度，可以有效降低熔体流动性，在模头挤出时比较结实，不因冷却风波动使膜泡歪斜而造成薄膜冷却不均。
（2）减少冷却风量或调解冷却风不匀的情况。
（3）人字板的夹角过大，使得薄膜在短时间内被压扁，因而出现褶皱的问题，应适当减小人字板的夹角。
（4）膜口挤料不均匀，应调解口模，使之处于竖直状态。
（5）收卷辊张力过大把膜拉褶。
应适当减小收卷辊张力。
2.问题2：薄膜透明度差原因：主要影响因素是树脂原料，降低结晶度及使球晶细小，特别是添加剂的影响。
解决方法：（1）挤出温度偏低，熔体塑化不良，透明度较大，应适当提高熔体温度。
（2）冷却效果不佳，影响了透明度，应适当增大冷却风量。
（3）树脂粒子中含有大量水分，应充分干燥粒子。
3.问题3：薄膜鱼眼多原因：树脂中的析出物造成的，不能从根本上消除。
主要方法：（1）一定时间后，加大螺杆速度，提高熔体挤出压力，带走析出物。
（2）定期清洁模具头。
（3）适当提高熔体温度，充分塑化。
4.问题4：薄膜横向厚度不均匀.原因：在模口的出料量不均匀。
解决方法：（1）模具唇间隙调节不当，需局部调整或全部重新调整。
（2）模腔中有杂物，从而引起物流紊乱，出料不均，应当定期清洗口模。
（3）熔体压力或温度过高或波动太大，这样造成挤出熔流不稳，影响厚度不均，可调解温度，挤出速度改善。
5.问题5：膜泡扭动不稳原因：外部原因：如吹膜机没有在封闭区域内，室内对流严重，造成膜泡扭动解决方法：关闭门窗即可。
内部原因：（1）模具唇间隙调节不当，出料不均匀。
解决方法：需局部调整或全部重新调整。
（2）冷却风不匀。
解决方法：调节冷却风使其均匀。
（3）人字板的夹角过大。
解决方法：应适当减小人字板角度。
结论要想使试验数据准确，就必须吹制出优质的膜片试样，而吹制出优质的膜片，就难免会遇到上述问题，那么就可以参照上面论述的方法加以解决。
塑料吹膜故障问题处理方法（原创实用版3篇）《塑料吹膜故障问题处理方法》篇1塑料吹膜机是一种常用的塑料加工设备，用于生产各种塑料薄膜。
在使用过程中，可能会出现一些故障，以下是一些常见的故障和处理方法：1. 薄膜太粘，开口性差：故障原因可能是树脂原料型号不对，或者开口剂含量偏低。
处理方法可以是更换树脂原料或者添加适量的开口剂。
2. 薄膜厚度不均：故障原因可能是吹膜机头温度不均或者吹膜机头压力不均。
处理方法可以是调整吹膜机头温度或者压力，使薄膜厚度均匀。
3. 薄膜上有气泡或皱褶：故障原因可能是吹膜机头速度过快或者树脂原料中含有空气。
处理方法可以是降低吹膜机头速度或者更换树脂原料。
4. 薄膜颜色不均或者有斑点：故障原因可能是树脂原料不纯或者吹膜机头内部有杂质。
处理方法可以是更换树脂原料或者清理吹膜机头内部。
5. 吹膜机无法启动：故障原因可能是电源故障或者吹膜机内部故障。
处理方法可以是检查电源是否正常或者联系专业技术人员进行维修。
在使用塑料吹膜机时，需要注意机器的安全使用，避免身体接触到机器的运转部位。
《塑料吹膜故障问题处理方法》篇2塑料吹膜机是一种常用的塑料加工机械，用于生产各种塑料薄膜、袋子等产品。
在吹膜机的使用过程中，可能会出现一些故障，以下是一些常见的故障和处理方法：1. 薄膜太粘，开口性差：故障原因可能是树脂原料型号不对，或者开口剂含量偏低。
解决方法可以是更换树脂原料或者添加适量的开口剂。
2. 薄膜厚度不均：故障原因可能是吹膜机头温度不均或者吹膜机头压力不稳定。
解决方法可以是调整吹膜机头温度或者压力，确保温度和压力均匀分布。
3. 薄膜上有气泡或皱褶：故障原因可能是吹膜机头速度过快或者树脂原料中含有空气。
解决方法可以是降低吹膜机头速度或者更换树脂原料。
4. 薄膜颜色不均或者有斑点：故障原因可能是树脂原料不纯或者吹膜机头内部污染。
解决方法可以是更换树脂原料或者清洗吹膜机头内部。
5. 吹膜机无法启动或者运行不稳定：故障原因可能是电源故障或者吹膜机内部部件损坏。

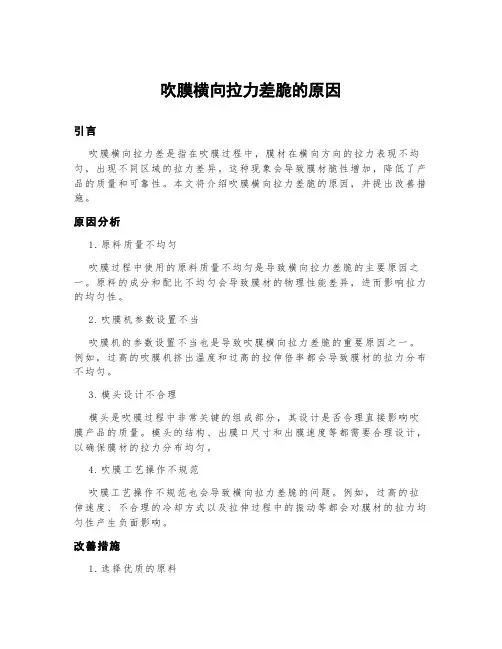

吹膜横向拉力差脆的原因引言吹膜横向拉力差是指在吹膜过程中，膜材在横向方向的拉力表现不均匀，出现不同区域的拉力差异。
这种现象会导致膜材脆性增加，降低了产品的质量和可靠性。
本文将介绍吹膜横向拉力差脆的原因，并提出改善措施。
原因分析1.原料质量不均匀吹膜过程中使用的原料质量不均匀是导致横向拉力差脆的主要原因之一。
原料的成分和配比不均匀会导致膜材的物理性能差异，进而影响拉力的均匀性。
2.吹膜机参数设置不当吹膜机的参数设置不当也是导致吹膜横向拉力差脆的重要原因之一。
例如，过高的吹膜机挤出温度和过高的拉伸倍率都会导致膜材的拉力分布不均匀。
3.模头设计不合理模头是吹膜过程中非常关键的组成部分，其设计是否合理直接影响吹膜产品的质量。
模头的结构、出膜口尺寸和出膜速度等都需要合理设计，以确保膜材的拉力分布均匀。
4.吹膜工艺操作不规范吹膜工艺操作不规范也会导致横向拉力差脆的问题。
例如，过高的拉伸速度、不合理的冷却方式以及拉伸过程中的振动等都会对膜材的拉力均匀性产生负面影响。
改善措施1.选择优质的原料在吹膜过程中，选择优质的原料是保证产品质量的基础。
确保原料的配比均匀，避免不必要的杂质和颗粒，提高膜材的物理性能并减少拉力差异。
2.合理设置吹膜机参数根据产品要求和原料特性，合理设置吹膜机的挤出温度、挤出速度和拉伸倍率等参数，以确保膜材的拉力均匀性。
在生产过程中，及时监测和调整参数，以提高吹膜的一致性。
3.优化模头设计通过优化模头的结构和出膜口的尺寸设计，减少膜材在流动过程中的剪切和变形，从而改善横向拉力差脆的问题。
采用合适的模头技术和先进的成型工艺，提高吹膜产品的质量和稳定性。
4.规范吹膜工艺操作建立规范的吹膜工艺操作流程，操作人员需经过专业培训，熟练掌握各项操作要点。
注意控制吹膜过程中的拉伸速度、冷却方式和振动等因素，确保拉力分布均匀，从而降低横向拉力差脆的发生。
总结吹膜横向拉力差脆是吹膜过程中常见的问题，其原因包括原料质量不均匀、吹膜机参数设置不当、模头设计不合理以及吹膜工艺操作不规范等。
吹膜异常问题及处理方法高密度聚乙烯吹塑薄膜常见的异常现象、产生原因及其解决办法。
1、开始吹模时薄膜损失量太多。
产生原因：1、稳泡器尺寸不合适。
2、稳泡器过冷。
解决办法：1、更换尺寸适宜的稳泡器。
2、需要预热或绕上毯类物。
2、薄膜厚度不均。
产生原因：1、口膜间隙不均。
2、稳泡器未处垂直状态。
3、吹塑空气量不均匀。
4、机头温度不均。
稳泡器尺寸不适当。
解决办法：1、调整口模间隙。
2、很好地系紧，如支持棒弯曲需进行更换。
3、检查空冷环的水平管有无偏处。
4、检查加热器是否短路。
5、更换尺寸适宜的稳泡器。
3、膜泡不稳定。
产生原因：1、冷固线过高。
2、冷却空气乱流。
解决办法：1、调整至适当高度（勿下降太多）。
2、检查鼓风机、管及外部冷却装置。
4、膜泡断裂。
产生原因：1、混入异物。
2、薄膜厚度不均。
3、内稳泡器粗大或带有斜度。
4、成型温度底。
5、牵引速度快。
解决办法：1、更换滤网，清理机头。
2、参照序号2。
3、换适宜尺寸的稳泡器，高速时使用直筒型。
4、适当提高成型的温度。
5、降低牵引速度。
5、薄膜有纵向裂纹。
产生原因：1、横向取向度低。
2、厚度不均。
3、膜面存在的伤痕。
解决办法：1、缩小口模直径（即提高吹胀比）提高冷固线如稳泡器直径过大予以更换。
2、参照序号2。
3、检查口模、稳泡器有无损伤。
6、薄膜强度不够。
产生原因：1、吹胀比不当。
2、冷固线偏低。
3、牵引速度慢。
解决办法：1、将吹胀比调至3~5。
2、降低冷却风。
3、增加牵引速度。
7、薄膜中央起皱。
产生原因：1、冷固线至夹辊距离太长。
2、稳定板张开角小。
解决办法：1、升高冷固线或降低夹棍。
2、调大稳定板开角。
8、薄膜边缘松弛。
产生原因：1、冷固线至夹辊距离短。
解决办法：降低冷固线或升高夹辊。
分切、制袋工序中常见质量问题及解决方法在软包装材料（包括单质薄膜与复合膜）的生产工序中，分切作为承上启下的“特殊”工序，对内部影响下道制袋工序的质量及正品率，对外部顾客提供事先约定的、不同规格的卷材产品交付顾客使用，分切的质量就显得特别重要。
大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜，吹塑薄膜是将塑料挤成薄管，然后趁热用压缩空气将塑料吹胀，再经冷却定型后而得到的筒状薄膜制品，这种薄膜的性能处于定向膜同流延膜之间：强度比流延膜好，热封性比流延膜差。
吹塑法生产的薄膜品种有很多，比如低密度聚乙烯(LDPE)、聚丙烯(PP)、高密度聚乙烯(HDPE)、尼龙(PA)、乙烯一乙酸乙烯共聚物(EVA)等，这里我们就对常用的低密度聚乙烯(LDPE)薄膜的吹塑生产工艺及其常见故障进行简单的介绍一。
聚乙烯吹塑薄膜材料的选择1.选用的原料应当是用吹膜级的聚乙烯树脂粒子，含有适量的爽滑剂，保证薄膜的开口性。
2.树脂粒子的熔融指数(MI)不能太大，熔融指数(MI)太大，则熔融树脂的粘度太小，加工范围窄，加工条件难以控制，树脂的成膜性差，不容易加工成膜；此外，熔融指数(MI)太大，聚合物相对分子量分布太窄，薄膜的强度较差。
因此，应当选用熔融指数(MI)较小，且相对分子量分布较宽的树脂原料，这样既能满足薄膜的性能要求，又能保证树脂的加工特性。
吹塑聚乙烯薄膜一般选用熔融指数(MI)在2~6g/10min范围之间的聚乙烯原料。
二。
吹塑工艺控制要点吹塑薄膜工艺流程大致如下：1,. 料斗上料一物料塑化挤出→吹胀牵引→风环冷却→人字夹板→牵引辊牵引→电晕处理→薄膜收卷但是，值得指出的是，吹塑薄膜的性能跟生产工艺参数有着很大的关系，因此，在吹膜过程中，必须要加强对工艺参数的控制，规范工艺操作，保证生产的顺利进行，并获得高质量的薄膜产品。
在聚乙烯吹塑薄膜生产过程中，主要是做好以下几项工艺参数的控制：2 ．挤出机温度吹塑低密度聚乙烯(LDPE)薄膜时，挤出温度一般控制在150℃~170℃之间，且必须保证机头温度均匀，挤出温度过高，树脂容易分解，且薄膜发脆，尤其使纵向拉伸强度显著下降；温度过低，则树脂塑化不良，不能圆滑地进行膨胀拉伸，薄膜的拉伸强度较低，且表面的光泽性和透明度差，甚至出现像木材年轮般的花纹以及未熔化的晶核(鱼眼)。
3．吹胀比吹胀比是吹塑薄膜生产工艺的控制要点之一，是指吹胀后膜泡的直径与未吹胀的管环直径之间的比值。
吹胀比为薄膜的横向膨胀倍数，实际上是对薄膜进行横向拉伸，拉伸会对塑料分子产生一定程度的取向作用，吹胀比增大，从而使薄膜的横向强度提高。
但是，吹胀比也不能太大，否则容易造成膜泡不稳定，且薄膜容易出现皱折。
因此，吹胀比应当同牵引比配合适当才行，一般来说，低密度聚乙烯(LDPE)薄膜的吹胀比应控制在2.5～3.0为宜。
4．牵引比牵引比是指薄膜的牵引速度与管环挤出速度之间的比值。
牵引比是纵向的拉伸倍数，使薄膜在引取方向上具有定向作用。
牵引比增大，则纵向强度也会随之提高，且薄膜的厚度变薄，但如果牵引比过大，薄膜的厚度难以控制，甚至有可能会将薄膜拉断，造成断膜现象。
低密度聚乙烯(LDPE)薄膜的牵引比一般控制在4～6之间为宜。
5，霜线，指塑料由粘流态进入高弹态的分界线。
在吹膜过程中，低密度聚乙烯(LDPE)在从模口中挤出时呈熔融状态，透明性良好。
当离开模口之后，要通过冷却风环对膜泡的吹胀区进行冷却，冷却空气以一定的角度和速度吹向刚从机头挤出的塑料膜泡时，高温的膜泡与冷却空气相接触，膜泡的热量会被冷空气带走，其温度会明显下降到低密度聚乙烯(LDPE)的粘流温度以下，从而使其冷却固化且变得模糊不清了。
在吹塑膜泡上我们可以看到一条透明和模糊之间的分界线，这就是霜线。
在吹膜过程中，霜线的高低对薄膜性能有一定的影响。
如果霜线高，位于吹胀后的膜泡的上方，则薄膜的吹胀是在液态下进行的，吹胀仅使薄膜变薄，而分子不受到拉伸取向，这时的吹胀膜性能接近于流延膜。
相反，如果霜线比较低，则吹胀是在固态下进行的，此时塑料处于高弹态下，吹胀就如同横向拉伸一样，使分子发生取向作用，从而使吹胀膜的性能接近于定向膜。
三。
基本性能的技术要求1．规格及偏差聚乙烯薄膜的宽度、厚度应当符合要求，薄膜薄厚均匀，横、纵向的厚度偏差小，且偏差分布比较均匀。
2.外观要求聚乙烯薄膜塑化良好，无明显的水纹和云雾;；薄膜的表面应当平整光滑，无皱折或仅有少量的活褶；不允许有气泡、穿孔及破裂现象；无明显的黑点、杂质，晶点和僵块；不允许有严重的挂料线和丝纹存在。
3．物理机械性能由于吹塑后的聚乙烯薄膜用于印刷或者复合加工工艺时，要受到机械力的作用，因此，要求聚乙烯薄膜的物理机械性能应当优良，主要包括拉伸强度、断裂伸长率、撕裂强度等几项指标应当符合标准。
4．表面张力的大小为了使印刷油墨和复合用胶粘剂在聚乙烯薄膜表面具有良好的润湿性和附着力，要求聚乙烯薄膜的表面张力应当达到一定的标准，否则就会影响印刷和复合生产的顺利进行。
一般来说，聚乙烯薄膜的表面张力至少应当达到38达因以上，达到40达因以上更佳。
四。
低密度聚乙烯(LDPE)吹塑薄膜常见故障及解决方法1．薄膜太粘，开口性差故障原因：①树脂原料型号不对，不是吹膜级的低密度聚乙烯树脂粒子，其中不含开口剂或者开口剂的含量偏低；②熔融树脂的温度太高，流动性太大③吹胀比太大，造成薄膜的开口性变差④冷却速度太慢，薄膜冷却不足，在牵引辊压力的作用下发生相互粘结；⑤牵引速度过快。
解决办法：①更换树脂原料，或向科斗中加一定量的开口剂；②适当降低挤出温度和树脂的温度；③适当降低吹胀比；④加大风量，提高冷却效果，加快薄膜冷却速度；⑤适当降低牵引速度。
2．薄膜透明度差故障原因：①挤出温度偏低，树脂塑化不良，造成吹塑后薄膜的透明性较差；②吹胀比过小；③冷却效果不佳，从而影响了薄膜的透明度；④树脂原料中的水分含量过大；⑤牵引速度太快，薄膜冷却不足。
解决办法：①适当提高挤出温度，使树脂能够均匀塑化；②适当提高吹胀比；③加大风量，提高冷却效果；④对原料进行烘干处理；⑤适当降低牵引速度。
3.薄膜出现皱折故障原因：①薄膜厚度不均匀；②冷却效果不够；③吹胀比太大，造成膜泡不稳定，左右来回摆动，容易出现皱折；④人字夹板的夹角过大，膜泡在短距离内被压扁，因此薄膜也容易出现皱折；⑤牵引辊两边的压力不一致，一边高一边低；⑥各导向辊之间的轴线不平行，影响薄膜的稳定性和平展性，从而出现皱折。
解决办法：①调整薄膜的厚度，保证厚度均匀一致；②提高冷却效果，保证薄膜能够充分冷却；③适当降低吹胀比；④适当减小人字夹板的夹角；⑤调整牵引辊的压力，保证薄膜受力均匀；⑥检查各导向轴的轴线，并使之相互平行。
4，薄膜有雾状水纹故障原因：①挤出温度偏低，树脂塑化不良；②树脂受潮，水分含量过高。
解决办法：①调整挤出机的温度设置，并适当提高挤出温度。
②将树脂原料烘干，一般要求树脂的含水量不能超过0.3％。
5.薄膜厚度不均匀故障原因：①模口间隙的均匀性直接影响薄膜厚度的均匀性，如果模口间隙不均匀，有的部位间隙大一些，有的部位间隙小一些，从而造成挤出量有多有少，因此，所形成的薄膜厚度也就不一致，有的部位薄，有的部位厚；②模口温度分布不均匀，有高有低，从而使吹塑后的薄膜薄厚不均；③冷却风环四周的送风量不一致，造成冷却效果的不均匀，从而使薄膜的厚度出现不均匀现象；④吹胀比和牵引比不合适，使膜泡厚度不易控制；⑤牵引速度不恒定，不断地发生变化，这当然就会影响到薄膜的厚度。
解决办法：①调整机头模口间隙，保证各处均匀一致；②调整机头模口温度，使模口部分温度均匀一致；③调节冷却装置，保证出风口的出风量均匀④调整吹胀比和牵引比；⑤检查机械传动装置，使牵引速度保持恒定。
6．薄膜的厚度偏厚故障原因：①模口间隙和挤出量偏大，因此薄膜厚度偏厚；②冷却风环的风量太大，薄膜冷却太快③牵引速度太慢。
解决办法：①调整模口间隙；②适当减小风环的风量，使薄膜进一步吹胀，从而使其厚度变薄一些；③适当提高牵引速度。
7.薄膜的厚度偏薄故障原因：①模口间隙偏小，阻力太大，因此薄膜厚度偏薄；②冷却风环的风量太小，薄膜冷却太慢③牵引速度太快，薄膜拉伸过度，从而使厚度变薄。
解决办法：①调整模口间隙；②适当增大风环的风量，加快薄膜的冷却；③适当降低牵引速度。
8．薄膜的热封性差故障原因：①霜线太低，聚合物分子发生定向，从而使薄膜的性能接近定向膜，造成热封性能的降低；②吹胀比和牵引比不适当(过大)，薄膜发生拉伸取向，从而影响了薄膜的热封性能。
解决办法：①调节风环中风量的大小，使霜线高一点，尽可能地在塑料的熔点下进行吹胀和牵引，以减少因吹胀和牵引导致的分子拉伸取向；②吹胀比和牵引比应适当小一点，如果吹胀比过大，且牵引速度过快，薄膜的横向和纵向拉伸过度，那么，就会使薄膜的性能趋于双向拉伸，薄膜的热封性就会变差。
9．薄膜纵向拉伸强度差故障原因：①熔融树脂的温度太高，会使薄膜的纵向拉伸强度下降；②牵引速度较慢，薄膜纵向的定向作用不够，从而使纵向的拉伸强度变差；③吹胀比太大，同牵引比不匹配，使薄膜横向的定向作用和拉伸强度提高，而纵向的拉伸强度就会变差；④膜的冷却速度太快。
解决办法：①适当降低熔融树脂的温度；②适当提高牵引速度；③调整吹胀比，使之与牵引比相适应；④适当降低冷却速度。
10.薄膜横向拉伸强度差故障原因：①牵引速度太快，同吹胀比相差太大，使纵向产生纤维化，横向强度就变差；②冷却风环的冷却速度太慢。
解决办法：①适当降低牵引速度，使之与吹胀比相配合；②加大风环风量，使吹胀膜快速冷却，避免在较高温度的高弹态下被拉伸取向。
11.膜泡不稳定故障原因：①挤出温度过高，熔融树脂的流动性太大，粘度过小，容易产生波动；②挤出温度过低，出料量少；③冷却风环的风量不稳定，膜泡冷却不均匀；④受到了外来较强气流的干扰和影响。
解决办法：①调整挤出温度；②调整挤出温度；③检查冷却风环，保证四周的送风量均匀一致；④阻止和减小外界气流的干扰。
12，薄膜表面粗糙，凹凸不平故障原因：①挤出温度太低，树脂塑化不良；②挤出速度太快。
解决办法：①调整挤出的温度设置，并适当提高挤出温度，保证树脂塑化良好；②适当降低挤出速度。
13．薄膜有异味故障原因：①树脂原料本身有异味；②熔融树脂的挤出温度太高，造成树脂分解，从而产生异味；③膜泡冷却不足，膜泡内的热空气没有排除干净。
解决办法：①更换树脂原料；②调整挤出温度；③提高冷却风环的冷却效率，使膜泡充分冷却。
（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。
