第2章 道路交通标志设计.

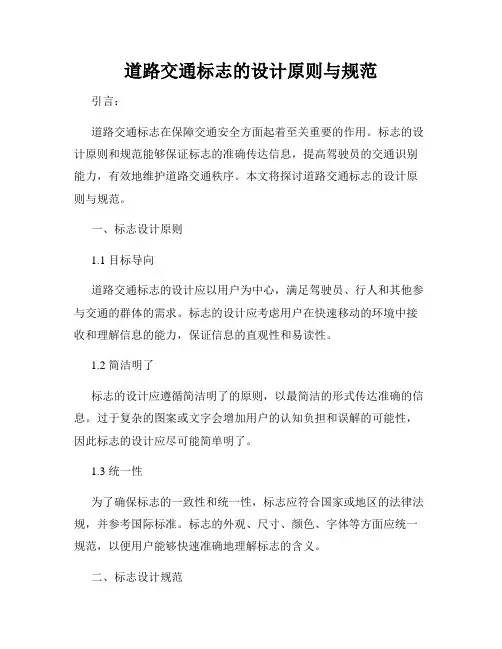

道路交通标志的设计原则与规范引言：道路交通标志在保障交通安全方面起着至关重要的作用。

标志的设计原则和规范能够保证标志的准确传达信息，提高驾驶员的交通识别能力，有效地维护道路交通秩序。

本文将探讨道路交通标志的设计原则与规范。

一、标志设计原则1.1 目标导向道路交通标志的设计应以用户为中心，满足驾驶员、行人和其他参与交通的群体的需求。

标志的设计应考虑用户在快速移动的环境中接收和理解信息的能力，保证信息的直观性和易读性。

1.2 简洁明了标志的设计应遵循简洁明了的原则，以最简洁的形式传达准确的信息。

过于复杂的图案或文字会增加用户的认知负担和误解的可能性，因此标志的设计应尽可能简单明了。

1.3 统一性为了确保标志的一致性和统一性，标志应符合国家或地区的法律法规，并参考国际标准。

标志的外观、尺寸、颜色、字体等方面应统一规范，以便用户能够快速准确地理解标志的含义。

二、标志设计规范2.1 外观与尺寸设计道路交通标志的外观设计应简洁明了，确保视觉效果清晰。

标志的尺寸应根据距离和交通速度进行合理的设计，以便用户能够在适当的距离内看清标志并做出相应的反应。

2.2 色彩设计道路交通标志的颜色应具有醒目性和易识别性。

常用的标志颜色包括红色、蓝色、绿色、黄色和橙色等。

不同颜色传递不同的信息，例如红色表示警告或禁止，绿色表示允许或指示前进。

2.3 图案与符号设计图案与符号是道路交通标志的核心内容，标志设计应确保图案和符号的准确性和易理解性。

图案和符号的设计应符合用户的认知习惯，并具有国际通用性，以便驾驶员在不同地区或国家依然能够理解其含义。

2.4 字体设计标志上的文字应使用清晰易读的字体。

字体的大小和间距应根据标志的尺寸进行合理设计，以确保用户在不同距离和角度下都能够清晰地阅读文字内容。

2.5 布局和排列标志的布局和排列应符合用户的阅读习惯和行车顺序。

主要信息应放置在较高的位置，以便驾驶员能够快速地获取必要的信息。

对于需要多个标志组合的情况，应采取合理的排列方式，避免用户的混淆和误解。

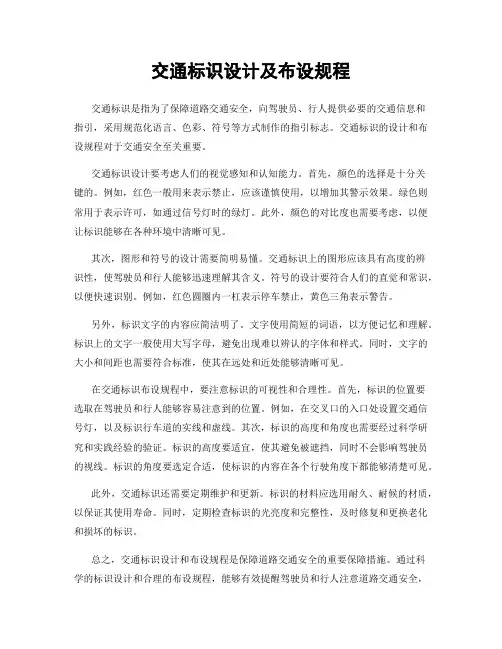

交通标识设计及布设规程交通标识是指为了保障道路交通安全，向驾驶员、行人提供必要的交通信息和指引，采用规范化语言、色彩、符号等方式制作的指引标志。

交通标识的设计和布设规程对于交通安全至关重要。

交通标识设计要考虑人们的视觉感知和认知能力。

首先，颜色的选择是十分关键的。

例如，红色一般用来表示禁止，应该谨慎使用，以增加其警示效果。

绿色则常用于表示许可，如通过信号灯时的绿灯。

此外，颜色的对比度也需要考虑，以便让标识能够在各种环境中清晰可见。

其次，图形和符号的设计需要简明易懂。

交通标识上的图形应该具有高度的辨识性，使驾驶员和行人能够迅速理解其含义。

符号的设计要符合人们的直觉和常识，以便快速识别。

例如，红色圆圈内一杠表示停车禁止，黄色三角表示警告。

另外，标识文字的内容应简洁明了。

文字使用简短的词语，以方便记忆和理解。

标识上的文字一般使用大写字母，避免出现难以辨认的字体和样式。

同时，文字的大小和间距也需要符合标准，使其在远处和近处能够清晰可见。

在交通标识布设规程中，要注意标识的可视性和合理性。

首先，标识的位置要选取在驾驶员和行人能够容易注意到的位置。

例如，在交叉口的入口处设置交通信号灯，以及标识行车道的实线和虚线。

其次，标识的高度和角度也需要经过科学研究和实践经验的验证。

标识的高度要适宜，使其避免被遮挡，同时不会影响驾驶员的视线。

标识的角度要选定合适，使标识的内容在各个行驶角度下都能够清楚可见。

此外，交通标识还需要定期维护和更新。

标识的材料应选用耐久、耐候的材质，以保证其使用寿命。

同时，定期检查标识的光亮度和完整性，及时修复和更换老化和损坏的标识。

总之，交通标识设计和布设规程是保障道路交通安全的重要保障措施。

通过科学的标识设计和合理的布设规程，能够有效提醒驾驶员和行人注意道路交通安全，并为他们提供必要的交通指引。

因此，在交通标识设计和布设中，需要充分考虑人们的感知能力和认知特点，确保标识的可视性和可懂性。

此外，定期维护和更新交通标识也是至关重要的，以保证其良好的使用效果。

交通标志的设计(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--根据人一机一环境系统工程学理论，人机效率反映的是人机关系，机是人的使用物，应用到交通标志人机效率评价系统中，人是指驾驶员，机是指交通标志和驾驶员操作的车辆，其他车辆、行人、道路等因素为驾驶员、标志所处的环境。

交通标志是静止的，不随车辆一起运动，驾驶员在行车过程中不断接收标志信息，标志对驾驶员的视觉刺激效果和驾驶员对标志信息的理解都处在不断变化中，而且驾驶员根据自己的判断所选择的操作不同。

将这些因素综合起来考虑，则驾驶员与标志之间的人机关系研究更为复杂。

人一机关系研究一般从人一机功能关系、人一机信息关系和人一机空间关系三方面进行。

在驾驶员一标志这个人机系统中，主要研究驾驶员与交通标志之间的信息传递及处理效率1．2 研究方法对于系统中各要素，主要通过人机工程学的图示模型和感觉评价法加以分析。

图示模型是运用图形对系统进行描述，直观地反映各要素之间的关系，从而揭示系统本质及其内在联系的一种方法感觉评价法是运用人体主观感受对系统的性质、质量、特征等进行判断和评价的一种方法⋯本文通过研究系统中各要素间的相互作用关系，并结合问响因素。

2 交通标志人机系统结构模型交通标志所处的复杂人机系统中．只有把驾驶员、标志、汽车、道路和环境作为一个统一的系统考虑，才能正确揭示各个环节之间的人机关系及其影响因素，并正确评价各个环节乃至整个系统的性能。

图1为交通标志所处人机系统结构模型图121从驾驶员角度而言，虽然标志不随车辆移动，但是标志在恰当的地点和时机为驾驶员提供路况信息以影响驾驶员决策和对车辆的操作，这属于驾驶员对标志信息接收与反应的人一机一环境工程学研究范畴。

在此系统中．影响驾驶员的输入信息有：交通标志特性、驾驶员路线行程计划、道路信息、驾驶员选择道路的倾向、驾驶员自身信息，以及其他行驶车辆的人一车系统信息、驾驶车辆信息等。

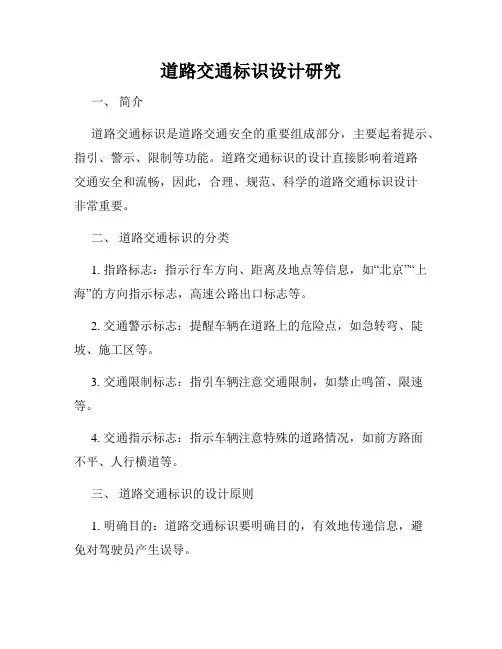

道路交通标识设计研究一、简介道路交通标识是道路交通安全的重要组成部分，主要起着提示、指引、警示、限制等功能。

道路交通标识的设计直接影响着道路交通安全和流畅，因此，合理、规范、科学的道路交通标识设计非常重要。

二、道路交通标识的分类1. 指路标志：指示行车方向、距离及地点等信息，如“北京”“上海”的方向指示标志，高速公路出口标志等。

2. 交通警示标志：提醒车辆在道路上的危险点，如急转弯、陡坡、施工区等。

3. 交通限制标志：指引车辆注意交通限制，如禁止鸣笛、限速等。

4. 交通指示标志：指示车辆注意特殊的道路情况，如前方路面不平、人行横道等。

三、道路交通标识的设计原则1. 明确目的：道路交通标识要明确目的，有效地传递信息，避免对驾驶员产生误导。

2. 突出重点：针对路况危险点进行特别提示。

3. 规范化：尽量采用规范的标志和符号，避免自造标志的情况发生。

4. 明确位置：标志的位置应明显、合理，符合实际需要。

5. 明确信息：标志的信息应准确、简明，不多不少，仅传递有用的信息。

6. 美观大方：标志的颜色、字体、图形等应美观大方，便于识别。

四、道路交通标识的设计方法1. 确定标志类型：根据标志的功能和用途，确定标志类型。

2. 分析标志信息：分析标志的设计目的、内容和方法。

3. 选择标志图案：根据标志的类型和信息，选择相应的标志图案。

4. 设计标志颜色：选择标志适合的颜色，要符合国家标准和道路交通标识要求。

5. 设计标志字形：根据标志内容和类型，选择适当的字体风格和大小。

6. 确定标志尺寸：根据标志信息内容、使用场合和距离远近，确定标志的尺寸。

7. 设计标志位置：标志的位置应明显、合理，便于驾驶员识别和理解。

五、道路交通标识的规范化1. 根据国家标准：道路交通标识的设计必须符合国家标准，不能自行随意更改。

2. 统一标志样式：标志的样式应统一，不得自行更改和制作。

3. 转换标志应及时：道路交通标识随着道路建设的不断变化，应及时调整和转换。

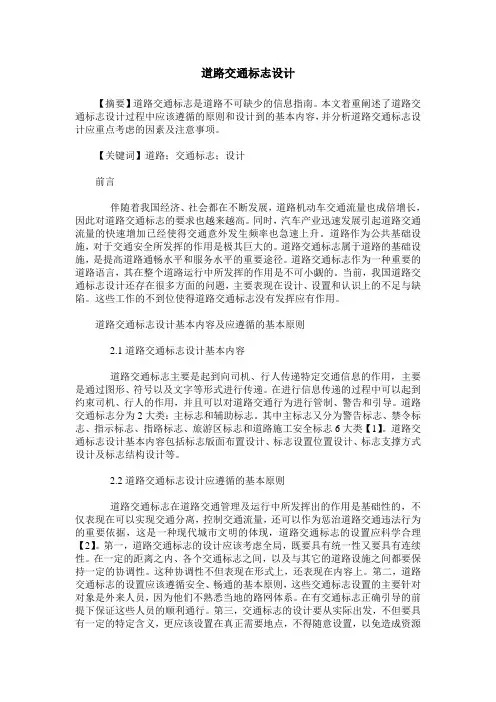

道路交通标志设计【摘要】道路交通标志是道路不可缺少的信息指南。

本文着重阐述了道路交通标志设计过程中应该遵循的原则和设计到的基本内容，并分析道路交通标志设计应重点考虑的因素及注意事项。

【关键词】道路；交通标志；设计前言伴随着我国经济、社会都在不断发展，道路机动车交通流量也成倍增长，因此对道路交通标志的要求也越来越高。

同时，汽车产业迅速发展引起道路交通流量的快速增加已经使得交通意外发生频率也急速上升。

道路作为公共基础设施，对于交通安全所发挥的作用是极其巨大的。

道路交通标志属于道路的基础设施，是提高道路通畅水平和服务水平的重要途径。

道路交通标志作为一种重要的道路语言，其在整个道路运行中所发挥的作用是不可小觑的。

当前，我国道路交通标志设计还存在很多方面的问题，主要表现在设计、设置和认识上的不足与缺陷。

这些工作的不到位使得道路交通标志没有发挥应有作用。

道路交通标志设计基本内容及应遵循的基本原则2.1道路交通标志设计基本内容道路交通标志主要是起到向司机、行人传递特定交通信息的作用，主要是通过图形、符号以及文字等形式进行传递。

在进行信息传递的过程中可以起到约束司机、行人的作用，并且可以对道路交通行为进行管制、警告和引导。

道路交通标志分为2大类：主标志和辅助标志。

其中主标志又分为警告标志、禁令标志、指示标志、指路标志、旅游区标志和道路施工安全标志6大类【1】。

道路交通标志设计基本内容包括标志版面布置设计、标志设置位置设计、标志支撑方式设计及标志结构设计等。

2.2道路交通标志设计应遵循的基本原则道路交通标志在道路交通管理及运行中所发挥出的作用是基础性的，不仅表现在可以实现交通分离，控制交通流量，还可以作为惩治道路交通违法行为的重要依据，这是一种现代城市文明的体现，道路交通标志的设置应科学合理【2】。

第一，道路交通标志的设计应该考虑全局，既要具有统一性又要具有连续性。

在一定的距离之内、各个交通标志之间，以及与其它的道路设施之间都要保持一定的协调性。

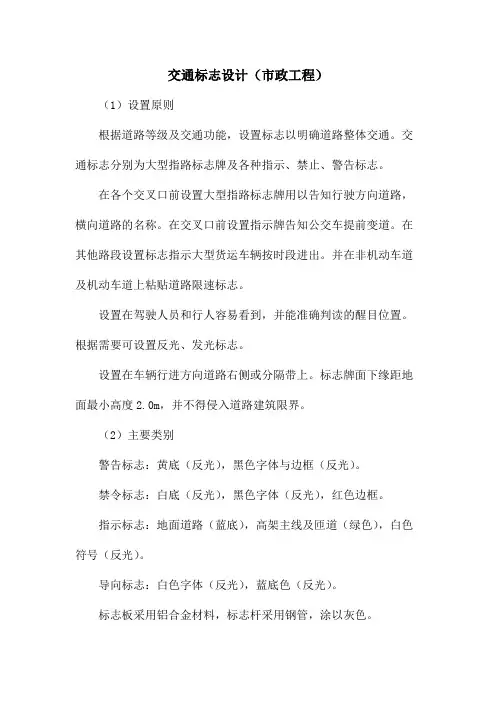

交通标志设计（市政工程）（1）设置原则根据道路等级及交通功能，设置标志以明确道路整体交通。

交通标志分别为大型指路标志牌及各种指示、禁止、警告标志。

在各个交叉口前设置大型指路标志牌用以告知行驶方向道路，横向道路的名称。

在交叉口前设置指示牌告知公交车提前变道。

在其他路段设置标志指示大型货运车辆按时段进出。

并在非机动车道及机动车道上粘贴道路限速标志。

设置在驾驶人员和行人容易看到，并能准确判读的醒目位置。

根据需要可设置反光、发光标志。

设置在车辆行进方向道路右侧或分隔带上。

标志牌面下缘距地面最小高度2.0m，并不得侵入道路建筑限界。

（2）主要类别警告标志：黄底（反光），黑色字体与边框（反光）。

禁令标志：白底（反光），黑色字体（反光），红色边框。

指示标志：地面道路（蓝底），高架主线及匝道（绿色），白色符号（反光）。

导向标志：白色字体（反光），蓝底色（反光）。

标志板采用铝合金材料，标志杆采用钢管，涂以灰色。

反光膜采用一级反光膜。

一般标志版面反光膜采用微棱镜结构的钻石级反光膜结构，警示标志版面反光膜采用钻石级荧光黄绿反光膜，大型指路标志版面反光膜采用全棱镜结构的钻石级反光膜。

标志面上文字采用中英文对照，地名用汉语拼音，专用名词用英文，其它图案、符号均应符合GB5768-2009的规定。

标志底板均采用铝合金材料；标志板与支架或立柱应能固定连成一体；标志板应具有抗变形强度（标志板受到任意方向的500N的力的作用时，标志板的残余变形不应大于100mm/m2）；铝合金板的化学成分，冷轧板材牌号、规格、力学性能、尺寸应符合GB3190、GB3880、GB3194的规定；玻璃钢应符合《公路交通标志板技术条件》JT/T 279-1995中的要求。

（3）道路交通标志设计交通标志制作时应严格按该图制作，指路标志尺寸偏差为其外形尺寸的±0.5%，其它标志外形尺寸偏差为±5mm。

标志板应平整，表面无明显皱纹、凹痕或变形，底板每平方米范围内的平整度公差不应大于1.0mm。

交通安全中的道路交通标志设计道路交通标志是交通管理中不可或缺的一部分，是指规定路面上各种交通信息的标志、标线和信号灯等设施。

正确的使用道路交通标志，不仅可以提高道路交通的效率，还能有效地保障交通安全。

因此，道路交通标志的设计显得尤为重要。

本文将从设计原则、分类、构造和常见标志种类等方面来探讨道路交通标志的设计。

一、设计原则道路交通标志的设计需要遵循以下原则：1. 突出醒目性：标志需要具有明显的色彩和形状，以便驾驶员和行人迅速识别。

2. 强调简洁性：标志应该简练明了，不应有过多的文字和图案。

3. 体现规范性：标志应该符合国家和地区规定的标准，以便所有人都能理解其意义。

4. 提高可读性：标志应该简单易懂，避免产生歧义。

二、分类道路交通标志可以分为以下几类：1. 警示标志：用于提醒交通参与者注意道路上存在的危险或特殊情况，如限速标志、急弯标志等。

2. 禁止标志：用于告知交通参与者禁止做某些行为，如停车禁止标志、禁止超车标志等。

3. 指示标志：用于引导驾驶员和行人正确行驶或行走，如道路指示标志、路况提示标志等。

4. 指路标志：用于指示道路的行驶方向和行进路线，如一般道路指路标志、高速公路指路标志等。

5. 设施标志：用于标志道路上各种交通设施，如机动车道标线、人行横道线等。

三、构造道路交通标志包括标志矗立支架、标志面板和反光材料。

其中，反光材料是防止标志夜间被看不见的一种材料，在光线较暗的夜晚，反光材料可以反射车灯发出的光线，使驾驶员和行人可以看到标志。

四、常见标志种类1. 限速标志：限速标志是公路交通管理中常见的标志之一，它的作用是提醒驾驶员需要控制车速。

限速标志采用圆形，底色为白色，中央为红色，中央数字表示限速值。

2. 禁止停车标志：禁止停车标志采用蓝底白字，中央有一条斜线表示禁止停车。

3. 斑马线：斑马线是行人过马路的必经之路，标志为一条白色横线和两条垂直的白色线组成，标志矗立于道路两侧。

4. 危险路段标志：危险路段标志用于提醒驾驶员前方路况的危险，如急弯、陡坡、悬崖等。

道路交通标志的作用道路交通标志：---是用图形符号和文字传递特定信息，用以管理交通、指示行车方向以保证道路畅通与行车安全的设施。

适用于公路、城市道路以及一切专用公路，具有法令的性质，车辆、行人都必须遵守。

公路交通标志分为:主标志和辅助标志两大类。

主标志有:警告标志、禁令标志、指示标志、指路标志、道路施工安全标志和旅游区标志。

所有的交通标志应做到位置适当、准确、完整、醒目和美观。

各种标志的作用：（1）警告标志是警告车辆、行人注意危险地点的标志；警告标志的颜色为黄底、黑边、黑图案，形状为等边三角形，顶角朝上。

T形交叉丁字形标志原则上设在与交叉口形状相符的道路上。

左侧丁字路口此标志设在进入丁字路口以前的适当位置。

Y形交叉环形交叉向左急弯路反向弯路此标志设在两个相邻的方向相反的弯路前适当位置。

连续弯路此标志设在有连续三个以上弯路的道路以前适当位置。

向右急弯路上陡坡下陡坡两侧变窄此标志设在纵坡度在7%和市区纵坡度道两侧变窄主要指沿道路中在大于4%的陡坡道路前适当位置。

心线对称缩窄的道路；此标志设在窄路以前适当位置右侧变窄车行道右侧缩窄。

此标志设在窄路以前适当位置。

左侧变窄车行道左侧缩窄。

此标志设在窄路以前适当位置。

窄桥此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。

双向交通注意行人注意儿童双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完一般设在郊外道路上划有人行横道的前方。

城此标志设在小学、幼儿园、少年宫、全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。

市道路上因人行横道线较多，可根据实际需要设置。

儿童游乐场等儿童频繁出入的场所或通道处。

注意牲畜注意信号灯注意落石注意横风此标志设在经常有很强的侧风并有必要引起注意的路段前适当位置。

注意落石此标志设在右侧有落石危险的傍山路段之前适当位置。

易滑此标志设在路面的摩擦系数不能满足相应行驶速度下要求紧急刹车距离的路段前适当位置。

交通行业道路交通标志标线规范近年来，随着交通工具的普及与道路建设的加快，道路交通事故频发已成为社会的一个突出问题。

为了保障道路交通安全和顺畅，交通行业制定了一系列的道路交通标志标线规范。

本文将分为四个小节，分别介绍道路交通标志、道路交通标线、交通标志标线的设计原则与规范、以及标志标线的维护与管理。

第一小节：道路交通标志道路交通标志是指通过特定的形状、颜色、图案和文字等传达交通信息的标志。

道路交通标志的设置旨在提醒驾驶员和行人注意道路状况，规范交通行为。

例如，禁止停车标志、限速标志、交通信号灯等。

根据行驶环境的不同，道路交通标志的种类也各有不同。

交通行业在制定道路交通标志规范时，考虑了道路的类型、车辆流量和行人流量等因素。

第二小节：道路交通标线道路交通标线是指通过颜色、形状和位置等方式在道路上进行绘制，用于引导驾驶员、行人和非机动车辆的行驶和停车。

常见的道路交通标线包括实线、虚线、辅助标线等。

不同的道路交通标线具有不同的意义和用途。

例如，实线用于分隔相反方向行驶的车辆，虚线用于提示驾驶员可以变更车道等。

第三小节：交通标志标线的设计原则与规范在设计交通标志标线时，需要遵循一定的原则和规范，以确保交通标志标线的有效性和统一性。

首先，交通标志标线的设计应符合人们的认知特点，使其在短时间内被驾驶员、行人和非机动车辆理解。

其次，交通标志标线应根据道路的功能和特点进行设计，以满足不同道路标段的需求。

最后，交通标志标线的设计应与周围环境相协调，避免造成视觉上的干扰或混淆。

第四小节：交通标志标线的维护与管理为了确保交通标志标线的持久性和有效性，交通行业需要进行交通标志标线的维护与管理工作。

维护与管理包括对交通标志标线的定期检查、清洗和翻新等。

同时，交通行业还需加强对交通标志标线的管理，防止损坏和盗窃行为的发生，并及时修复和更换损坏的标志标线。

此外，交通行业还可以通过技术手段来监测交通标志标线的使用情况，并进行数据分析，以便对交通标志标线的维护与管理提供参考依据。

道路交通标志和标线Road traffic signs and matkings (GB5768—1999)目录第一篇道路交通标志 (2)1警告标志 (2)2禁令标志 (4)3指示标志 (5)4指路标志 (6)5旅游区标志 (8)6道路施工安全标志 (9)第二篇道路交通标线 (10)1 指示标线 (10)2 禁止标线 (14)3 警告标线 (16)第一篇道路交通标志道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

当标志上采用中英两种文字时，地名用汉语拼音，专用名词用英文。

1. 警告标志：警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警1 十字交叉警2 T形交叉警3 T形交叉警4 T形交叉警5 Y形交叉警6 环形交叉警7 向左急弯路警8 向右急弯路警9 反向弯路警10 连续弯路警11 上陡坡警12 下陡坡警13 两侧变窄警14 右侧变窄警15 左侧变窄警16 窄桥警17 双向交通警18 注意行人警19 注意儿童警20 注意牲畜警21 注意信号灯警22a 注意落石警22b 注意落石警23 注意横风警24 易滑警25a 傍山险路警25b 傍山险路警26a 堤坝路警26b 堤坝路警27 村庄警28 隧道警29 渡口警30 驼峰桥警31 路面不平警32 过水路面警33 有人看守铁路道口警34 无人看守铁路道口警35 叉形符号警36a 斜杠符号警36b 斜杠符号警36c 斜杠符号警37 注意非机动车警38 事故易发路段警39 慢行警40a 左右绕行警40b 左侧绕行警40c 右侧绕行警41 施工警42 注意危险2. 禁令标志：禁止或限制车辆、行人交通行为的标志。

禁令标志的颜色，除个别标志外，为白底，红圈，红杠，黑图案。

图案压杠。

禁令标志的形状为圆形、八角形、顶角向下的等边三角形。

禁1 禁止通行禁2 禁止驶入禁3 禁止机动车通行禁4 禁止载货汽车通行禁5 禁止三轮机动车通行禁6 禁止大型客车通行禁7 禁止小型客车通行禁8 禁止汽车拖、挂车通行禁9 禁止拖拉机通行禁10 禁止农用运输车通行禁11 禁止二轮摩托车通行禁12 禁止某两种车通行禁13 禁止非机动车通行禁14 禁止畜力车通行禁15 禁止人力货运三轮车通行禁16 禁止人力客运三轮车通行禁17 禁止人力车通行禁18 禁止骑自行车下坡禁19 禁止骑自行车上坡禁20 禁止行人通行禁21 禁止向左转弯禁22 禁止向右转弯禁23 禁止直行禁24 禁止向左向右转弯禁25 禁止直行和向左转弯禁26 禁止直行和向右转弯禁27 禁止掉头禁28 禁止超车禁29 解除禁止超车禁30 禁止车辆临时或长时停放禁31 禁止车辆长时停放禁32 禁止鸣喇叭禁33 限制宽度禁34 限制高度禁35 限制质量禁36 限制轴重禁37 限制速度禁38 解除限制速度禁39 停车检查禁40 停车让行禁41 减速让行禁42 会车让行3.指示标志：指示车辆、行人进行的标志。
