第2章 第2、3节道路交通标志设计——设计基本要求与版面设计

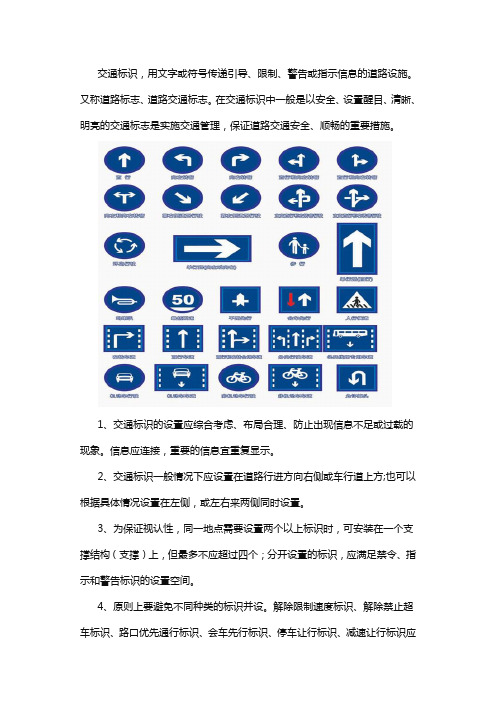

交通标识，用文字或符号传递引导、限制、警告或指示信息的道路设施。

又称道路标志、道路交通标志。

在交通标识中一般是以安全、设置醒目、清晰、明亮的交通标志是实施交通管理，保证道路交通安全、顺畅的重要措施。

1、交通标识的设置应综合考虑、布局合理、防止出现信息不足或过载的现象。

信息应连接，重要的信息宜重复显示。

2、交通标识一般情况下应设置在道路行进方向右侧或车行道上方;也可以根据具体情况设置在左侧，或左右来两侧同时设置。

3、为保证视认性，同一地点需要设置两个以上标识时，可安装在一个支撑结构（支撑）上，但最多不应超过四个；分开设置的标识，应满足禁令、指示和警告标识的设置空间。

4、原则上要避免不同种类的标识并设。

解除限制速度标识、解除禁止超车标识、路口优先通行标识、会车先行标识、停车让行标识、减速让行标识应单独设置;如条件受限制无法单独设置时，一个支撑结构（支撑）上最多不应超过两种标志。

标识牌在一个支撑结构（支撑）并设时，应按禁令、指示、警告的顺序，先上后下，先左后右的排列。

5、警告标识不宜多设。

同一地点需要设置两个以上警告标识时，原则上只设置其中最需要的一个。

（警告标识：警告车辆，行人注意道路前方）颜色一般情况下交通标识颜色的基本含义如下：1.红色：表示禁止、停止、危险，用于禁令标识的边框、底色、斜杠，也用于叉形符号和斜杠符号、警告性线形诱导标的底色等。

黄色或荧光黄色：表示警告，用于警告标识的底色2. 蓝色：用于表示指令、遵循，用于指示标识的底色：表示地名、路线、方向等的行车信息，用于一般道路指路标识的底色。

3.绿色：表示地名、路线、方向等行车信息，用于高速公路和城市快速路指路标识的底色。

4. 棕色：表示旅游区及景点醒项目的指示，用于旅游区标识的底色5.黑色：用于标识的文字、图形符号和部分标识的底色6. 白色：用于标识的底色、文字和图形符号以及部分标识的边框7. 橙色或荧光橙色：用于道路作业区的警告、指路标识8. 荧光黄绿色：表示警告，用于注意行人、注意儿童警告标识交通标识形状的一般使用规则形状正等边三角形：用于警告标识圆形：用于禁止和指示标识倒等边三角形：用于“减速让行”禁止标识八角形：用于“停车让行”禁止标识叉形：用于“铁路平交道口叉形符号”警告标识方形：用于指路标识，部分警告、禁止和指示标识，旅游区标识，辅助标识，告示标识等除个别标识外，标识边框的颜色与标识的图形或字符的颜色一致，除指示标识外标识衬边的颜色应与标识底色一致。

道路工程规范的交通标志与信号设计要求随着城市化进程的加速和交通网络的不断完善，道路工程规范的交通标志与信号设计成为确保道路交通安全的重要一环。

本文将介绍道路工程规范中的交通标志与信号设计要求，以保障道路交通的有序进行。

一、交通标志设计要求1. 标志大小与观察距离交通标志应根据车辆行驶速度和路段特点确定标志大小，以确保驾驶员在适当的距离内能够清楚辨认标志内容。

一般来说，路口处的交通标志应该更大，而高速公路上的交通标志则要更小。

2. 标志图案与颜色交通标志的图案应简明易懂，能够准确传达出预期的信息。

标志颜色也是一个重要的设计要素，不同颜色代表不同的交通信息。

例如，红色一般用于警示交通危险，蓝色用于指示服务设施等。

3. 标志反射性能为了确保交通标志在夜间或恶劣天气条件下的可见性，标志反射性能是十分重要的。

交通标志应选用高反射材料制作，并经过相应测试，以保证在光线较暗的情况下，驾驶员能够清晰辨认标志。

二、交通信号灯设计要求1. 信号灯设置原则信号灯的设置应以保障交通安全、提高交通效率为出发点，根据交通流量、车速等参数进行合理的布置。

一般来说，道路交叉口、人行横道等需要精确控制交通的地方都需要设置信号灯。

2. 信号灯配时设计信号灯的配时设计需要兼顾交通流量和行人需求，以确保交受控车辆和行人有充足的时间通过。

配时方案应根据道路特点、交通流量等因素进行科学合理的设计。

3. 信号灯显示效果信号灯显示效果直接影响到驾驶员和行人对信号的理解和反应。

信号灯的亮度、颜色和闪烁频率等要求需要符合相关规范，确保信号在昼夜各种天气条件下都能够清晰可见。

三、交通标线设计要求1. 线型标线设计道路上的线型标线应根据道路性质和用途进行科学布置。

例如，虚线用于分隔行驶方向，实线用于分隔不同道路的行驶方向。

2. 标线颜色和宽度标线的颜色和宽度也是交通标线设计中需要考虑的因素。

一般来说，黄色用于警示，白色用于指示和引导，不同的道路和标线功能需要选用不同的颜色和宽度。

道路交通标志的设计原则与规范引言：道路交通标志在保障交通安全方面起着至关重要的作用。

标志的设计原则和规范能够保证标志的准确传达信息，提高驾驶员的交通识别能力，有效地维护道路交通秩序。

本文将探讨道路交通标志的设计原则与规范。

一、标志设计原则1.1 目标导向道路交通标志的设计应以用户为中心，满足驾驶员、行人和其他参与交通的群体的需求。

标志的设计应考虑用户在快速移动的环境中接收和理解信息的能力，保证信息的直观性和易读性。

1.2 简洁明了标志的设计应遵循简洁明了的原则，以最简洁的形式传达准确的信息。

过于复杂的图案或文字会增加用户的认知负担和误解的可能性，因此标志的设计应尽可能简单明了。

1.3 统一性为了确保标志的一致性和统一性，标志应符合国家或地区的法律法规，并参考国际标准。

标志的外观、尺寸、颜色、字体等方面应统一规范，以便用户能够快速准确地理解标志的含义。

二、标志设计规范2.1 外观与尺寸设计道路交通标志的外观设计应简洁明了，确保视觉效果清晰。

标志的尺寸应根据距离和交通速度进行合理的设计，以便用户能够在适当的距离内看清标志并做出相应的反应。

2.2 色彩设计道路交通标志的颜色应具有醒目性和易识别性。

常用的标志颜色包括红色、蓝色、绿色、黄色和橙色等。

不同颜色传递不同的信息，例如红色表示警告或禁止，绿色表示允许或指示前进。

2.3 图案与符号设计图案与符号是道路交通标志的核心内容，标志设计应确保图案和符号的准确性和易理解性。

图案和符号的设计应符合用户的认知习惯，并具有国际通用性，以便驾驶员在不同地区或国家依然能够理解其含义。

2.4 字体设计标志上的文字应使用清晰易读的字体。

字体的大小和间距应根据标志的尺寸进行合理设计，以确保用户在不同距离和角度下都能够清晰地阅读文字内容。

2.5 布局和排列标志的布局和排列应符合用户的阅读习惯和行车顺序。

主要信息应放置在较高的位置，以便驾驶员能够快速地获取必要的信息。

对于需要多个标志组合的情况，应采取合理的排列方式，避免用户的混淆和误解。

交通标识设计及布设规程交通标识是指为了保障道路交通安全，向驾驶员、行人提供必要的交通信息和指引，采用规范化语言、色彩、符号等方式制作的指引标志。

交通标识的设计和布设规程对于交通安全至关重要。

交通标识设计要考虑人们的视觉感知和认知能力。

首先，颜色的选择是十分关键的。

例如，红色一般用来表示禁止，应该谨慎使用，以增加其警示效果。

绿色则常用于表示许可，如通过信号灯时的绿灯。

此外，颜色的对比度也需要考虑，以便让标识能够在各种环境中清晰可见。

其次，图形和符号的设计需要简明易懂。

交通标识上的图形应该具有高度的辨识性，使驾驶员和行人能够迅速理解其含义。

符号的设计要符合人们的直觉和常识，以便快速识别。

例如，红色圆圈内一杠表示停车禁止，黄色三角表示警告。

另外，标识文字的内容应简洁明了。

文字使用简短的词语，以方便记忆和理解。

标识上的文字一般使用大写字母，避免出现难以辨认的字体和样式。

同时，文字的大小和间距也需要符合标准，使其在远处和近处能够清晰可见。

在交通标识布设规程中，要注意标识的可视性和合理性。

首先，标识的位置要选取在驾驶员和行人能够容易注意到的位置。

例如，在交叉口的入口处设置交通信号灯，以及标识行车道的实线和虚线。

其次，标识的高度和角度也需要经过科学研究和实践经验的验证。

标识的高度要适宜，使其避免被遮挡，同时不会影响驾驶员的视线。

标识的角度要选定合适，使标识的内容在各个行驶角度下都能够清楚可见。

此外，交通标识还需要定期维护和更新。

标识的材料应选用耐久、耐候的材质，以保证其使用寿命。

同时，定期检查标识的光亮度和完整性，及时修复和更换老化和损坏的标识。

总之，交通标识设计和布设规程是保障道路交通安全的重要保障措施。

通过科学的标识设计和合理的布设规程，能够有效提醒驾驶员和行人注意道路交通安全，并为他们提供必要的交通指引。

因此，在交通标识设计和布设中，需要充分考虑人们的感知能力和认知特点，确保标识的可视性和可懂性。

此外，定期维护和更新交通标识也是至关重要的，以保证其良好的使用效果。

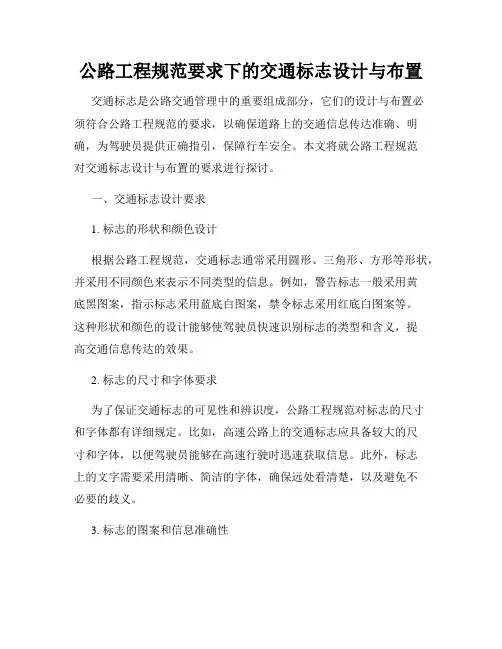

公路工程规范要求下的交通标志设计与布置交通标志是公路交通管理中的重要组成部分，它们的设计与布置必须符合公路工程规范的要求，以确保道路上的交通信息传达准确、明确，为驾驶员提供正确指引，保障行车安全。

本文将就公路工程规范对交通标志设计与布置的要求进行探讨。

一、交通标志设计要求1. 标志的形状和颜色设计根据公路工程规范，交通标志通常采用圆形、三角形、方形等形状，并采用不同颜色来表示不同类型的信息。

例如，警告标志一般采用黄底黑图案，指示标志采用蓝底白图案，禁令标志采用红底白图案等。

这种形状和颜色的设计能够使驾驶员快速识别标志的类型和含义，提高交通信息传达的效果。

2. 标志的尺寸和字体要求为了保证交通标志的可见性和辨识度，公路工程规范对标志的尺寸和字体都有详细规定。

比如，高速公路上的交通标志应具备较大的尺寸和字体，以便驾驶员能够在高速行驶时迅速获取信息。

此外，标志上的文字需要采用清晰、简洁的字体，确保远处看清楚，以及避免不必要的歧义。

3. 标志的图案和信息准确性交通标志上的图案和信息必须准确表达道路信息，不得存在歧义或误导。

公路工程规范对于常见的标志图案和指示信息都有具体的要求和规定，如行车限速标志、车辆禁行标志等。

标志的设计必须符合这些规定，以确保驾驶员能够准确理解和遵守交通规则。

二、交通标志布置要求1. 标志的位置和高度要求交通标志的布置位置必须符合公路工程规范的要求。

比如，在道路上的急转弯处，应设置相应的警告标志；在交叉口处，应设置指示标志等。

此外，标志的高度也要符合规范的规定，以便驾驶员能够在行车过程中迅速发现和识别标志。

2. 标志的距离和视线要求公路工程规范对于标志与驾驶员视线的距离也有明确规定。

例如，在进入事故多发路段时，应设置提前的警告标志，以让驾驶员提前减速。

此外，为保证标志的可见性，标志的设置要考虑到道路的曲线距离、行驶速度等因素，以保证驾驶员能够充分接收到标志的信息。

3. 标志的布局和清晰度要求标志的布局和排列要符合公路工程规范的要求。

道路工程规范对交通标志标线的要求随着城市发展和交通流量的增加，道路工程的建设和维护变得至关重要。

为了保障交通安全和顺畅，道路工程规范中对交通标志标线的要求变得越来越严格。

本文将详细介绍道路工程规范下对交通标志标线的要求，以确保准确的交通信号和指示的传达。

一、交通标志的要求1. 标志的设计道路工程规范要求交通标志的设计必须符合规范规定的尺寸、颜色和形状。

标志应具有辨识度高、视觉效果好的特点，以确保驾驶员能够迅速识别和理解所传递的交通信息。

2. 标志的摆放位置道路工程规范规定了交通标志的摆放位置，以确保驾驶员在行车过程中能够更好地接收到交通信息。

标志应根据路段的情况进行合理布局，如直行标志、转向标志和停车标志等。

3. 标志的可见性道路工程规范对交通标志的可见性提出了明确要求。

标志的可见性包括白天和夜间的可见性。

白天的可见性主要取决于标志的颜色和反光性能，而夜间的可见性则依赖于标志的反光性能和照明设施。

二、交通标线的要求1. 标线的颜色和宽度道路工程规范对交通标线的颜色和宽度进行了明确规定。

例如，实线一般为白色，虚线一般为黄色。

标线的宽度应根据道路等级、车流量和车速等情况进行合理设计，以确保行车安全和顺畅。

2. 标线的布置在道路工程中，标线的布置非常重要。

标线的布置应符合交通规则和安全要求，能够明确指示驾驶员行车方向、车道分界和禁止超车等信息。

标线的连续性、间距和长度等也需要遵循相关规范进行设计。

3. 标线的维护道路工程规范强调交通标线的维护和更新。

标线应定期维护，包括清洗、涂刷和修补等。

损坏或磨损的标线应及时更换，以确保其可见性和有效性。

三、交通标志标线的重要性交通标志标线在道路工程中起着关键的作用。

它们不仅提供了驾驶员所需的交通信息，还通过指示和警示帮助驾驶员做出正确、安全的行车决策。

合理、准确、清晰的交通标志标线不仅能提高道路通行效率，还能减少交通事故的发生率。

四、结论通过了解道路工程规范对交通标志标线的要求，我们可以认识到交通标志标线的重要性以及规范的制定和执行对道路安全的意义。

道路交通标志设计【摘要】道路交通标志是道路不可缺少的信息指南。

本文着重阐述了道路交通标志设计过程中应该遵循的原则和设计到的基本内容，并分析道路交通标志设计应重点考虑的因素及注意事项。

【关键词】道路；交通标志；设计前言伴随着我国经济、社会都在不断发展，道路机动车交通流量也成倍增长，因此对道路交通标志的要求也越来越高。

同时，汽车产业迅速发展引起道路交通流量的快速增加已经使得交通意外发生频率也急速上升。

道路作为公共基础设施，对于交通安全所发挥的作用是极其巨大的。

道路交通标志属于道路的基础设施，是提高道路通畅水平和服务水平的重要途径。

道路交通标志作为一种重要的道路语言，其在整个道路运行中所发挥的作用是不可小觑的。

当前，我国道路交通标志设计还存在很多方面的问题，主要表现在设计、设置和认识上的不足与缺陷。

这些工作的不到位使得道路交通标志没有发挥应有作用。

道路交通标志设计基本内容及应遵循的基本原则2.1道路交通标志设计基本内容道路交通标志主要是起到向司机、行人传递特定交通信息的作用，主要是通过图形、符号以及文字等形式进行传递。

在进行信息传递的过程中可以起到约束司机、行人的作用，并且可以对道路交通行为进行管制、警告和引导。

道路交通标志分为2大类：主标志和辅助标志。

其中主标志又分为警告标志、禁令标志、指示标志、指路标志、旅游区标志和道路施工安全标志6大类【1】。

道路交通标志设计基本内容包括标志版面布置设计、标志设置位置设计、标志支撑方式设计及标志结构设计等。

2.2道路交通标志设计应遵循的基本原则道路交通标志在道路交通管理及运行中所发挥出的作用是基础性的，不仅表现在可以实现交通分离，控制交通流量，还可以作为惩治道路交通违法行为的重要依据，这是一种现代城市文明的体现，道路交通标志的设置应科学合理【2】。

第一，道路交通标志的设计应该考虑全局，既要具有统一性又要具有连续性。

在一定的距离之内、各个交通标志之间，以及与其它的道路设施之间都要保持一定的协调性。

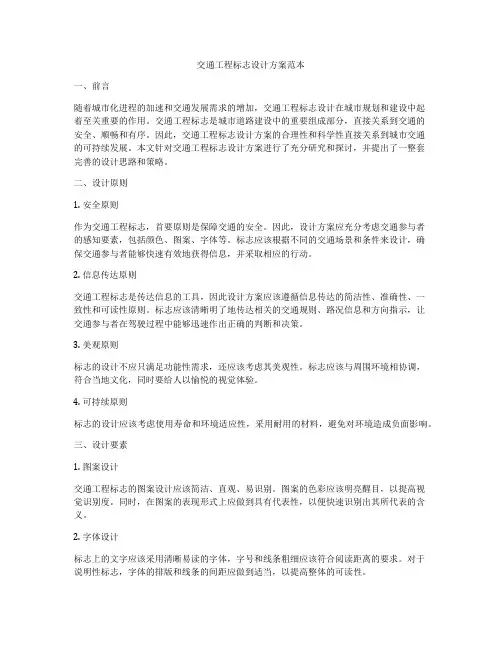

交通工程标志设计方案范本一、前言随着城市化进程的加速和交通发展需求的增加，交通工程标志设计在城市规划和建设中起着至关重要的作用。

交通工程标志是城市道路建设中的重要组成部分，直接关系到交通的安全、顺畅和有序。

因此，交通工程标志设计方案的合理性和科学性直接关系到城市交通的可持续发展。

本文针对交通工程标志设计方案进行了充分研究和探讨，并提出了一整套完善的设计思路和策略。

二、设计原则1. 安全原则作为交通工程标志，首要原则是保障交通的安全。

因此，设计方案应充分考虑交通参与者的感知要素，包括颜色、图案、字体等。

标志应该根据不同的交通场景和条件来设计，确保交通参与者能够快速有效地获得信息，并采取相应的行动。

2. 信息传达原则交通工程标志是传达信息的工具，因此设计方案应该遵循信息传达的简洁性、准确性、一致性和可读性原则。

标志应该清晰明了地传达相关的交通规则、路况信息和方向指示，让交通参与者在驾驶过程中能够迅速作出正确的判断和决策。

3. 美观原则标志的设计不应只满足功能性需求，还应该考虑其美观性。

标志应该与周围环境相协调，符合当地文化，同时要给人以愉悦的视觉体验。

4. 可持续原则标志的设计应该考虑使用寿命和环境适应性，采用耐用的材料，避免对环境造成负面影响。

三、设计要素1. 图案设计交通工程标志的图案设计应该简洁、直观、易识别。

图案的色彩应该明亮醒目，以提高视觉识别度。

同时，在图案的表现形式上应做到具有代表性，以便快速识别出其所代表的含义。

2. 字体设计标志上的文字应该采用清晰易读的字体，字号和线条粗细应该符合阅读距离的要求。

对于说明性标志，字体的排版和线条的间距应做到适当，以提高整体的可读性。

3. 颜色设计颜色在标志的设计中占有重要地位，它是信息传达的重要方式之一。

交通工程标志的颜色应该符合国家相关规定，保持一定的统一性和一致性。

同时，颜色的明暗对比要合理，以提高标志的可见度和辨识度。

4. 材料选择标志的材料选择也是设计中需要考虑的重要因素。

交通标志设计（市政工程）（1）设置原则根据道路等级及交通功能，设置标志以明确道路整体交通。

交通标志分别为大型指路标志牌及各种指示、禁止、警告标志。

在各个交叉口前设置大型指路标志牌用以告知行驶方向道路，横向道路的名称。

在交叉口前设置指示牌告知公交车提前变道。

在其他路段设置标志指示大型货运车辆按时段进出。

并在非机动车道及机动车道上粘贴道路限速标志。

设置在驾驶人员和行人容易看到，并能准确判读的醒目位置。

根据需要可设置反光、发光标志。

设置在车辆行进方向道路右侧或分隔带上。

标志牌面下缘距地面最小高度2.0m，并不得侵入道路建筑限界。

（2）主要类别警告标志：黄底（反光），黑色字体与边框（反光）。

禁令标志：白底（反光），黑色字体（反光），红色边框。

指示标志：地面道路（蓝底），高架主线及匝道（绿色），白色符号（反光）。

导向标志：白色字体（反光），蓝底色（反光）。

标志板采用铝合金材料，标志杆采用钢管，涂以灰色。

反光膜采用一级反光膜。

一般标志版面反光膜采用微棱镜结构的钻石级反光膜结构，警示标志版面反光膜采用钻石级荧光黄绿反光膜，大型指路标志版面反光膜采用全棱镜结构的钻石级反光膜。

标志面上文字采用中英文对照，地名用汉语拼音，专用名词用英文，其它图案、符号均应符合GB5768-2009的规定。

标志底板均采用铝合金材料；标志板与支架或立柱应能固定连成一体；标志板应具有抗变形强度（标志板受到任意方向的500N的力的作用时，标志板的残余变形不应大于100mm/m2）；铝合金板的化学成分，冷轧板材牌号、规格、力学性能、尺寸应符合GB3190、GB3880、GB3194的规定；玻璃钢应符合《公路交通标志板技术条件》JT/T 279-1995中的要求。

（3）道路交通标志设计交通标志制作时应严格按该图制作，指路标志尺寸偏差为其外形尺寸的±0.5%，其它标志外形尺寸偏差为±5mm。

标志板应平整，表面无明显皱纹、凹痕或变形，底板每平方米范围内的平整度公差不应大于1.0mm。

交通标识设计原则
一、明确性
交通标识的主要目的是为了向驾驶员和行人传达明确的交通信息，指导他们正确、安全地行驶。

因此，设计时首先要考虑其明确性。

标识应简洁明了，准确传达所需信息，避免产生误解或混淆。

同时，设计时要考虑不同文化背景和语言习惯，确保标识内容易于理解。

二、易读性
交通标识应易于阅读，以便驾驶员和行人能够迅速获取信息。

设计时应选择大字体、易辨认的颜色和简洁的图形，避免过于复杂的排版和颜色搭配。

此外，考虑行人的视力和不同距离下的辨认能力，合理调整标识的大小和间距。

三、醒目性
为了确保驾驶员和行人能够注意到交通标识，设计时应注重醒目性。

采用鲜艳的颜色和高对比度的背景与文字，使标识在各种光照条件下都能清晰可见。

同时，合理利用反光材料或LED灯光等手段，提高标识在夜间或恶劣天气条件下的可见度。

四、规范性
交通标识应遵循国家和地区的交通法规和标准，确保设计的规范性。

这包括字体、颜色、尺寸、形状等方面的规范。

遵循规范不仅有助于提高标识的统一性和辨识度，还有助于维护交通秩序和交通安全。

五、美观性
虽然交通标识的主要功能是传达信息，但美观的设计也能提升驾驶员和行人的视觉体验。

在满足功能需求的前提下，可以尝试运用美学原理进行设计，使标识更加美观、大方。

同时，美观的设计也有助于提高标识的辨识度和吸引力。

综上所述，交通标识设计应遵循明确性、易读性、醒目性、规范性和美观性等原则。

这些原则有助于提高交通标识的辨识度和吸引力，为驾驶员和行人提供准确、及时的交通信息，保障交通安全和顺畅。

交通安全中的道路交通标志设计道路交通标志是交通管理中不可或缺的一部分，是指规定路面上各种交通信息的标志、标线和信号灯等设施。

正确的使用道路交通标志，不仅可以提高道路交通的效率，还能有效地保障交通安全。

因此，道路交通标志的设计显得尤为重要。

本文将从设计原则、分类、构造和常见标志种类等方面来探讨道路交通标志的设计。

一、设计原则道路交通标志的设计需要遵循以下原则：1. 突出醒目性：标志需要具有明显的色彩和形状，以便驾驶员和行人迅速识别。

2. 强调简洁性：标志应该简练明了，不应有过多的文字和图案。

3. 体现规范性：标志应该符合国家和地区规定的标准，以便所有人都能理解其意义。

4. 提高可读性：标志应该简单易懂，避免产生歧义。

二、分类道路交通标志可以分为以下几类：1. 警示标志：用于提醒交通参与者注意道路上存在的危险或特殊情况，如限速标志、急弯标志等。

2. 禁止标志：用于告知交通参与者禁止做某些行为，如停车禁止标志、禁止超车标志等。

3. 指示标志：用于引导驾驶员和行人正确行驶或行走，如道路指示标志、路况提示标志等。

4. 指路标志：用于指示道路的行驶方向和行进路线，如一般道路指路标志、高速公路指路标志等。

5. 设施标志：用于标志道路上各种交通设施，如机动车道标线、人行横道线等。

三、构造道路交通标志包括标志矗立支架、标志面板和反光材料。

其中，反光材料是防止标志夜间被看不见的一种材料，在光线较暗的夜晚，反光材料可以反射车灯发出的光线，使驾驶员和行人可以看到标志。

四、常见标志种类1. 限速标志：限速标志是公路交通管理中常见的标志之一，它的作用是提醒驾驶员需要控制车速。

限速标志采用圆形，底色为白色，中央为红色，中央数字表示限速值。

2. 禁止停车标志：禁止停车标志采用蓝底白字，中央有一条斜线表示禁止停车。

3. 斑马线：斑马线是行人过马路的必经之路，标志为一条白色横线和两条垂直的白色线组成，标志矗立于道路两侧。

4. 危险路段标志：危险路段标志用于提醒驾驶员前方路况的危险，如急弯、陡坡、悬崖等。

公路交通标志和标线设置规范第一部分概述1．1规范设置公路交通标志标线的意义公路交通标志和标线是公路交通的重要管理手段，它是通过图形、符号、颜色、文字形式传递规范化信息，为公路上行驶的交通流提供了应遵循的交通法律、将交通管理的命令和要求传递给公路使用者，是管理和疏导交通的重要设施。

例如：禁令标志明确交通管理中不被允许的交通行为；部分指示标志指示道路使用者应当采取的交通行为；不同形式的交通标线设置了限制交通流的路权等。

这种传递的信息具有法律强制性，是进行执法的法律依据。

交通标志和标线设置是公路设计、施工、运营和养护管理中，交通工程工作的一个重要组成部分，能否科学合理地设置交通标志标线，直接决定着向公路使用者传递信息的有效性。

正确完善地设置公路交通标志标线，不仅能体现道路交通法规和相应的控制管理措施的落实，同时能更大程度上提高公路通行率和有效增强交通安全性。

1．2标志标线设置原则根据《道路交通标志和标线》（GB5768-2009）规定,使用和设置标志标线应遵循的主要原则如下：原则一：公路交通标志标线应传递清晰、明确、简洁的信息，以引起公路使用者的注意，并使其具有足够的发现、认读和反应的时间。

原则二：公路交通标志标线不应传递与公路交通无关的信息，如广告信息等。

原则三：公路交通标志和标线传递的信息不应相互矛盾，应互为补充。

需要说明的是原则三，在标准的使用中，包括公路使用者和管理者有误解，认为标志和标线表达含义应完全一致，标志的设置要体现在标线上，标线的设置要体现在标志上。

一般情况下，这样做最好。

但是有些情况下，这样要求可能很难做到或没有必要。

如下列一些情况：情况一：没有设置条件，做不到。

在标志和标线的配合使用上，GB5768-2009是有一些建议的，比如，平面交叉口进行停车让行或减速让行控制的，标志和标线应同时设置，但是有些支路是砂石路，没有铺装，无法施划标线。

情况二：标准已经明确了，不要求同时设置。

如人行横道，设有信号灯的场所，只设标线。

4 交通标志的基本要求4．2 标志版面布置4．2．1 交通标志的版面布置应信息明确、无歧义、简洁美观。

4．2．2 同类标志宜采用同一类型的标志版面。

设置于同一门架式、悬臂式等支撑结构上的同类标志，宜采用同一高度和边框尺寸。

4．2．3 当禁令、指示标志套用于无边框的白色底板上时,为必须遵守标志；但禁令标志中的停车让行、减速让行标志不得套用于无边框的白色底板上.对事故多发路段，以及标志视认条件受道路行驶环境影响较大路段设置的警告标志，宜采用套用于无边框的荧光黄色底板上的版面。

4．2．4 同一版面中的禁令或指示标志的数量不应多于4种;快速路、隧道、特大桥路段的入口处，同一版面中的禁令或指示标志的数量不应多于6种。

同一版面中禁止某种车辆转弯或禁止直行的禁令标志,不应多于2种，若禁止的车辆多于2种,则应增设辅助标志。

（图4．2．4）图4．2．4禁令标志、指示标志在同一版面中的布置4．2．5 禁令、指示、警告标志版面上附加图形和文字时，应符合下列规定：1 禁令标志版面上不得附加文字，禁止转弯等禁令标志附加图形时，箭头位置应保持不变；2 车辆行驶指示标志版面上可附加箭头图形，专用道路指示标志版面上可附加时间，但附加箭头图形和时间时原指示标志的车辆图形大小应保持不变，位置可适当移动；3 除车辆行驶和专用道路指示标志外，其他指示标志版面上不宜附加图形和文字；当必须附加图形和文字时，原指示标志图形在版面中位置和大小应保持不变；4 警告标志不得附加图形和文字；4．2．6 指路标志版面中的信息含义（图4．2．6),应符合下列规定：图4．2．6 指路标志版面信息含义1-前方通达的道路或地点；2—左、右方向通达的道路或地点;3-前方交叉道路;4-地理方向信息1 标识在箭头外的信息，应为交叉口及各相交道路所能通达的道路或地点名称；2 箭头杆中可标识横向道路路名信息,也可同时标识当前行驶道路与横向道路路名信息，标识横向道路时宜为前方最近交叉口横向道路路名信息，路名字高宜为0．5h～0．7h；3 可在标志版面上标识地理方向信息，地理方向信息中的方向箭头可根据道路实际方向调整旋转，但其表示方向的文字不应旋转；当标志设置在行驶方向右侧时可在其版面左上角标识地理方向信息,设置在行驶方向左侧时可在其版面右侧上角标识地理方向信息；当版面为复杂交叉口图形时,可视版面布置情况在左下角或右下角标识地理方向信息；4 标志版面上的路名、地名应使用标准名称；5 标志版面各方向指引信息的选取，应符合本规范第8．1节和第9．1节的规定。

交通工程标志设计方案一、前言在现代社会中，交通工程标志是道路安全的重要组成部分，它们为驾驶员提供了重要的信息，有助于指导、警示和约束交通参与者的行为。

因此，设计一套合理、明确、统一的交通工程标志，对于增强道路交通管理的效益和促进交通安全具有重要意义。

本文将对交通工程标志的设计方案进行详细阐述，以期为交通管理工作提供帮助。

二、设计原则1. 易识别性：标志应当设计得易于辨认和理解，使驾驶员能够准确、迅速地获取所需信息。

2. 统一性：标志的设计应当遵循国家交通管理部门制定的标准规范，保持一致的外观和设计风格。

3. 易操作性：在标志的设计过程中，应当考虑到施工的可行性，避免设计过于复杂的标志，降低施工的难度。

4. 可读性：标志的文字、符号和图案应当清晰、准确、易于辨认，避免模糊、混淆等问题。

5. 耐久性：标志的材料和制作工艺应当具有足够的耐久性，以适应各种气候条件下的使用。

三、设计内容1. 道路限速标志：包括时速、车型和限行时段等限制规定。

应当统一设计，以便使驾驶员迅速识别，避免超速和违规行为。

2. 交通信号标志：包括交通信号控制的区域范围、车辆行驶方向等信息的指示标志。

应当明确指示车辆行驶方向和通行规则。

3. 行人过街标志：包括行人过街的区域范围、行人过街的时间和行驶方向等信息的指示标志。

应当保证行人的安全通行。

4. 车辆停车标志：包括停车的区域范围、停车的车型和停车的时段等信息的指示标志。

应当合理指导车辆停车。

5. 路口限制标志：包括禁止左/右转、禁止掉头、会车让行等信息的指示标志。

应当统一设计，避免交通混乱和事故发生。

6. 道路施工标志：包括道路施工的区域范围、施工时间和施工车辆通行规则等信息的指示标志。

应当提前告知驾驶员，减少交通堵塞和事故发生。

7. 特殊标志：包括学校区域、医院区域、残疾人通行区域等特殊区域的指示标志。

应当充分考虑特殊人群的需求，保障其安全通行。

四、设计标准1. 标志设计应当符合国家交通管理部门的相关标准规范，保持一致性和统一化。
