桥梁墩台与基础工程习题第一章绪论1、桥梁墩台、桥台的主要作用是什么？2、基础的类型有哪些？各有什么特点？3、用你学过的力学知识解释轻型桥墩的力学原理。
4、拼装式墩台的特点是什么，有何优点？5、有人说：“修建一座桥梁工程，如果基础工程修出了水面，就其工程的艰难程度而言，可谓完成了总量的70%”，谈谈你对这句话的理解。
第二章桥墩构造与设计1、桥墩设计内容及须收集的设计资料有哪些？2、实体墩的构造特点？3、实体墩力学检算的主要内容及目的是什么？4、实体墩力学检算中常用的荷载及其计算方法。
活载图式有哪几种？5、柔性墩桥的主要力学特点。
6、空心墩的构造特点。
7、公路柱式桥墩的构造和计算特点。
8、圆端形直线桥墩扩大基础基底检算（1）检算资料：活载等级：中——活载；线路情况：Ⅱ级，直线，单线，平坡，非地震区。
桥梁情况（等跨梁）：梁跨为预应力混凝土梁，梁全长；梁端缝；梁重（包括支座重）；枕顶至梁底3.00m，钢轨、垫钣总高17cm（钢轨15cm，垫钣2cm）梁上设双侧人行道，其重量与线路上部建筑重量按3.55T/m计算；h=30m圆端形桥墩，基础为矩形，墩身基础均为150级片石混凝土，托盘为200级混凝土，顶帽为200级钢筋混凝土；托盘及顶帽共重为50.53T。
（2）水文地质情况：计算水位高出原地面3.0m；常水位高出地面1m；局部冲刷线在地面以下3m，一般冲刷线在地面以下1m；地基土为Q4粘性土（按透水计），有关物性指标见图一。
（3）标准风压强度W0＝70kg/m2，位于一般平坦空旷地区。
（4）作业目的要求：目的：通过作业，巩固学习内容，基本掌握桥墩扩大基础基底检算的方法。
要求：检算桥墩基底应力和偏心。
顶帽及托盘尺寸见图1，墩身及基础尺寸见图2。
图1墩帽及托盘尺寸图2桥墩尺寸第三章桥台构造与设计1、铁路重力式桥台的构造。
其主要尺寸如何拟定？2、重力式桥台计算中有哪些荷载，如何计算？3、重力式桥台的检算内容及活载布置常用图式？4、锚定板桥台的受力机理及布置原则？5、轻型桥台的类型及构造特点。

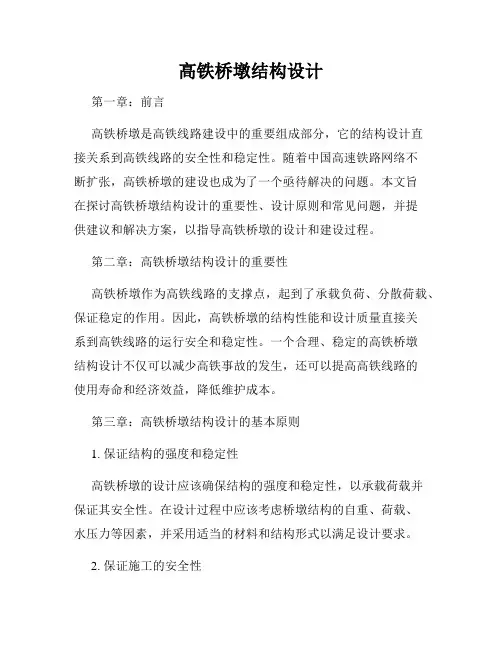

高铁桥墩结构设计第一章：前言高铁桥墩是高铁线路建设中的重要组成部分，它的结构设计直接关系到高铁线路的安全性和稳定性。
随着中国高速铁路网络不断扩张，高铁桥墩的建设也成为了一个亟待解决的问题。
本文旨在探讨高铁桥墩结构设计的重要性、设计原则和常见问题，并提供建议和解决方案，以指导高铁桥墩的设计和建设过程。
第二章：高铁桥墩结构设计的重要性高铁桥墩作为高铁线路的支撑点，起到了承载负荷、分散荷载、保证稳定的作用。
因此，高铁桥墩的结构性能和设计质量直接关系到高铁线路的运行安全和稳定性。
一个合理、稳定的高铁桥墩结构设计不仅可以减少高铁事故的发生，还可以提高高铁线路的使用寿命和经济效益，降低维护成本。
第三章：高铁桥墩结构设计的基本原则1. 保证结构的强度和稳定性高铁桥墩的设计应该确保结构的强度和稳定性，以承载荷载并保证其安全性。
在设计过程中应该考虑桥墩结构的自重、荷载、水压力等因素，并采用适当的材料和结构形式以满足设计要求。
2. 保证施工的安全性高铁桥墩的施工安全是关键的因素，设计师应该考虑施工过程中可能出现的问题，并确定适当的措施以减少风险。
3. 提供可维护的结构高铁桥墩设计应确保结构的可维护性，以便在需要进行维护或修改时进行方便的维护操作。
4. 保证景观美观性高铁桥墩是高铁线路的重要组组成部分，它的设计需要考虑到其美观性，以融入周围环境并对周边景观产生最小的影响。
第四章：高铁桥墩结构设计的常见问题1. 地基不稳定由于高铁桥墩的重量相对较大，因此其地基的稳定性尤其重要。
一些因素例如地基的不均等沉降或地面下的地下水可能导致高铁桥墩结构的受力不平衡，从而对其稳定性造成威胁。
要解决这些问题，需要进行现场调查和测试，确定最佳的地基和基础结构形式。
2. 抗震性能差在地震地区，高铁桥墩的抗震能力是至关重要的。
抗震设计需要对地震影响分析和建筑物的动态响应进行计算和优化，以确保高铁桥墩在地震发生时能够保持稳定性并防止发生倒塌等事故。
思考题第一篇总论第一章概论1.桥梁工程与建筑工程的区别？两者用途bai完全不同，一个是为人们提供du出行、运送zhi交通安全方便；一个是为人们提供安全舒适生活的居所，因而前者工程宽、跨长、通畅；后者工程密集、向空中扩展容量。
2、因用途不同而导致桥梁结构以梁式、桁架式等横向构件为主；建筑工程则较为重视柱、墙等竖向构件。
3、桥梁结构的竖向可变荷载是移动荷载且要产生冲击力，建筑工程竖向可变荷载仅大小随时间变化，仅部分厂房有行车梁计算移动荷载。
4、桥梁上部结构的水平可变荷载是侧向的风载，风载的各项系数取值与建筑工程的很不同；建筑工程的方向不仅仅是侧向，必须考虑任意方向；桥梁结构的侧向刚度较弱，高层建筑工程的各向刚度要求差不多。
5、桥梁下部水平可变荷载是侧向的流水，基础的稳定特别重要，要求深、重、稳，高层建筑工程的基础以承载能力和沉降变形为主。
6、桥梁结构长期暴露于野外、泥水环境，要求构件的耐风蚀、水蚀、大气温度等耐久性比建筑工程更严格。
7、设计规范、设计方法、构造大样都有许多不同于建筑工程。
第二章桥梁的基本组成和分类2.桥梁由哪几部分组成？1，上部结构，其为桥垮结构；2，下部结构，其包括桥墩、桥台和基础等部分；3，支座；4，附属设施：排水防水系统、栏杆（或防撞栏杆）、桥面铺装、伸缩缝及灯光照明等。
3.设计洪水位，净跨径，计算跨径，标准跨径，总跨径，桥梁全长，拱轴线，矢跨比，涵洞。
净跨径对于梁式桥指设计洪水位线上相邻两桥墩（或桥台）的水平净距离；对于拱桥指两起拱线间的水平距离。
计算跨径，对于有支座的桥梁，是指桥跨结构相邻两个支座中心间的水平距离。
对于拱式桥，是相邻拱脚截面形心之间的水平距离。
标准跨径:对于梁桥，是指两相邻桥墩中线之间的距离，或桥墩中线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径。
桥梁总跨径总跨径(total span)是指多孔桥梁中各孔净跨径的总和。
桥梁全长简称桥长,对于有桥台的桥梁,为两岸桥台翼墙尾端间的距离;对于无桥台的桥梁,为桥面系行车道长度,用 L表示。
《桥梁⼯程概论》复习资料及答案第⼀章绪论1.桥梁的作⽤是什么？它是由哪⼏个主要部分组成的？各部分的主要作⽤是什么？桥梁是指供车辆和⾏⼈等跨越障碍（河流、⼭⾕、还晚或其他路线等）的⼯程建筑物(跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥⾯构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使⽤⽽需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是⽀承上部结构、向下传递荷载的结构物）。
和⽀座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下⼏个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑⾼度、桥渡。
桥梁结构相邻两⽀座间的距离L称为计算跨径对梁式桥，设计洪⽔位上线上相邻两桥墩（或桥台）间的⽔平间距L0,称为桥梁的净跨径。
各孔径跨径之和称为总跨径。
对梁长，两桥台侧墙或⼋字墙尾端之间的距离LT，称为桥梁全长。
桥⾯⾄桥跨结构最下缘的垂直⾼度h，称为桥梁建筑⾼度。
以桥梁为主体包括桥头引线、导流堤等跨越河流、深⾕、低洼地带的全部建筑物称桥渡3.按照⼒学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受⼒特点是什么？按受⼒特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能⼒来承受荷载的。
在竖向荷载作⽤下，其⽀座反⼒也是竖直的；简⽀的梁部结构只受弯剪，不承受轴向⼒。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作⽤下，拱圈主要承受轴向压⼒，但也受弯受剪。
在拱趾处⽀撑⼒除了竖向反⼒外，还有较⼤的⽔平推⼒悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较⼤的竖向（向上）和⽔平（向河⼼）⼒第⼆章桥梁⼯程的规划与设计1.什么是桥梁的净空（限界）？它有什么⽤途？桥梁净空（bridge clearance）包括桥⾯净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵⼊，以保证⾏车安全。
桥⾯净空指保证车辆⾏⼈安全通过桥梁所需要的桥梁净空界限。
第一篇总论(一)桥梁的组成和分类：1.一座桥梁由哪几部分组成?答：一座桥梁由以下四个部分组成：（1）桥跨结构，又称上部结构（2）桥墩、桥台和基础，又称下部结构（3）支座（4）附属设施2.什么叫桥梁的上部结构和下部结构？它们的作用是什么？3.对于不同的桥型，标准跨径和计算跨径都是如何确定或定义的？答：4.什么叫桥梁的容许建筑高度？当容许建筑高度严格受限时，桥梁设计如何去满足它的要求？答：（1）桥梁的容许建筑高度是指线路定线中所确定的桥面高程，与通航（或桥下通车、人）净空界限顶部高程之差。
（桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。
）（2）当容许建筑高度严格受限时，可以通过在桥面以上布置结构（如斜拉桥、悬索桥、中、下承式拱桥等）的方式加以解决。
5.净跨径、总跨径、桥梁全长、桥下净空、桥面净空、桥梁高度的概念。
6.请阐述梁桥、拱桥、刚架桥、斜拉桥和悬索桥的主要受力特点。
（二）桥梁的总体规划设计7.桥梁设计基本原则是什么？答：安全、耐久、使用、环保、经济和美观。
8.对较长的桥梁进行分孔时一般要考虑哪些主要因素?答：通航要求、地形和地质条件、水文状况、技术经济条件、美观9.桥面和桥下净空范围如何确定?答：（1）全桥位于河中各跨的桥道高程均应首先满足流水净空的要求（2）通航桥孔应满足通航净空的要求（3）桥下通车桥孔应满足建筑净空限界的要求（4）还应考虑桥的两端能够与公路或城市道路顺利衔接10.试述桥梁设计的程序和每一设计阶段的主要内容。
11.桥梁设计方案比选应遵循哪些基本原则?答：经济性、适用性、安全性、美观性。
即全面考虑建设造价、养护费用、建设工期、营运适用性、美观等因素，综合分析，阐述每一个方案的优缺点，最后选定一个最佳的推荐方案。
(三)桥梁设计作用12.试分别列出永久作用、可变作用、偶然作用和地震作用的主要内容。
答：（1）永久作用：结构重力（包括结构附加重力）、预加力、土的重力、土侧压力、混凝土收缩徐变作用、水浮力、基础变位作用。
二、桥梁工程（一）桥梁的组成与分类1．桥梁的基本组成部分2．桥梁的分类（二）桥梁上部结构1．桥面构造(1)桥面铺装及排水、防水系统。
1)桥面铺装。
桥面铺装即行车道铺装，亦称桥面保护层。
桥面铺装的形式有：2)桥面纵横坡。
3)桥面排水和防水设施。
(2)伸缩缝。
【2007】．温差较大的地区且跨径较大的桥梁上应选用（）。
A．镀锌薄钢板伸缩缝B．U型钢板伸缩缝C．梳型钢板伸缩缝D．橡胶伸缩缝答案：C(3)人行道、栏杆、灯柱。
2．承载结构2)连续梁式桥和悬臂梁式桥。
(2)拱式桥。
拱式桥在竖向荷载作用下，两拱脚处不仅产生竖向反力，还产生水平反力（推力）。
可充分利用石料或混凝土等抗压能力强而抗拉能力差的圬工材料。
拱式桥是钢筋混凝土桥和圬工桥最合理的结构形式之一。
其墩台基础必须承受强大的拱脚推力。
因此拱式桥对地基要求很高，适建于地质和地基条件良好的桥址。
拱桥按其结构体系分为：(3)刚架桥。
按照其静力结构体系可分为单跨或多跨的刚架桥；也可分为铰支承刚架桥和固端支承刚架桥。
(4)悬索桥。
(5)组合式桥。
3．桥梁支座支座按其允许变形的可能性分为固定支座、单向活动支座；（三）桥梁下部结构1．桥墩空心桥墩在构造尺寸上应符合下列规定：(3)柱式桥墩。
(4)柔性墩。
(5)框架墩这类空心墩为轻型结构，是以钢筋混凝土或预应力混凝土构件组成。
2．桥台【2015考题】14.可不设罝翼墙的桥台是（）。
A.U形桥台B.耳墙式桥台C.八字式桥台D.埋罝式桥台【答案】D【解析】本题考查的是桥梁工程。
埋罝式的桥台设罝耳墙。
本题目也是属于稍微便宜点的题目，因为教材有图示。
大家看过一次可能就会有印象。
【2014】.地基承载力较低、台身较高、跨径较大的桥梁，应优先采用（）。
A.重力式桥台B.轻型桥台C.埋置式桥台D.框架式桥台【答案】D【解析】框架式桥台是一种在横桥向呈框架式结构的桩基础轻型桥台，它所承受的土压力较小，适用于地基承载力较低、台身较高、跨径较大的梁桥。
课程代码:02409桥梁工程课程自学辅导材料•配套教材：《桥梁工程》•主编：姚玲森•出版社：人民交通•版次：2012年版•适应层次：本科内部教学使用第一部分自学指导 (1)第一篇：总论 (1)第1章：概论 (1)第2章：桥梁的基本组成和分类 (1)第3章：桥梁的总体规划与设计要点 (2)第4章：桥梁的设计荷载 (4)第二篇：钢筋混凝土和预应力混凝土简支梁桥 (6)第1章：概论 (6)第2章：桥而构造 (9)第3章：板桥的设计与构造 (11)第4章：装配式简支梁桥的设计与构造 (12)第5章：简支梁桥的计算 (15)第6章：梁式桥的支座 (20)第7章：简支梁桥的施工 (22)第三篇：悬臂与连续体系梁桥 (24)第1章：基本结构体系 (24)第2章：立而与横断而设计 (26)第3章：配筋与其他构造设计原则 (28)第4章：结构内力计算 (29)第5章：施工方法简介 (32)第四篇：混凝土拱桥 (35)第1章：概论 (35)第2章：拱桥的设计与构造 (36)第3章：拱桥的计算 (42)第4章：拱桥的施工 (44)第五篇：缆索承重体系桥梁 (46)第1章：概论 (46)第2章：斜拉桥 (47)第3章：悬索桥简介 (49)第六篇：桥梁墩台 (49)第1章：桥梁墩台类型和构造 (49)第2章：桥墩的设计与计算 (52)第3章：桥台的设计与计算 (53)第4章：桥梁墩台施工要点 (53)第二部分复习思考题 (55)一.选择题 (55)二•填空题 (74)三................................................ 名词解释题 (80)四................................................ 简答题83五................................................ 综合应用题 (85)第三部分参考答案 (88)一.选择题 (88)二•填空题 (89)三. 名词解释题 (91)四. 简答题 (96)五. 综合应用题 (105)第一部分自学指导第一篇：总论 第1章：概论主要内容1. 桥梁工程的地位与作用 （1）经济上2. 桥梁的发展（1）我国桥梁的发展史 （3）桥梁的发展趋势二重点1. 我国近代桥梁的建筑成就2. 世界各国桥梁的建造现状。
