桥墩构造

桥墩构造桥梁下部结构，涵洞, 地下工程内容提要桥梁下部结构，涵洞, 地下工程的工程构造重点难点对工程分类、适用、组成、构造要记忆，对构造的要求、特点、应用范围要理解。

地下工程是“了解”内容。

内容讲解三、桥梁下部结构(一)桥桥墩1．实体墩实体桥墩是指桥墩是由一个实体结构组成的，可分为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。

实体桥墩是由墩帽、墩身和基础组成的。

2．空心桥墩.空心桥墩有两种形式，一种基本为上述的实体重力型结构，镂空中心部分。

另一种即采取薄壁钢筋混凝土的空格形墩身。

空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。

空心墩按壁厚分为厚壁与薄壁两种。

空心桥墩在构造尺寸上应符合下列规定：(1)身最小壁厚，对于钢筋混凝土不宜小于30cm，对于素混凝土不宜小于50cm。

(2)墩身内应设横隔板或纵、横隔板。

(3)墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于20cm；例题：空心桥墩在构造尺寸上应符合下列规定：A．墩身最小壁厚，对于素混凝土不宜小于50cm。

B．最小壁厚，对于钢筋混凝土不宜小于30cm，C．墩身最小壁厚，对于钢筋混凝土不宜小于40cm，D．身的通风孔与泄水孔，孔的直径不宜小于20cm；E．身的通风孔与泄水孔，孔的直径不宜小于15cm；ABD3．柱式桥墩柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。

柱式桥墩的墩身沿桥横向常由1-4根立柱组成。

4．柔性墩.柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。

典型的柔性墩为柔性排架桩墩，多用在墩台高度5．0。

7．Om，跨径一般不宜超过13 m的中、小型桥梁上。

柔性排架桩墩分单排架和双排架墩。

单排架墩一般适用于高度不超过4．0-5．Om。

桩墩高度大于5．Om时，为避免行车时可能发生的纵向晃动，宜设置双排架墩；5．框架墩框架墩采用压挠和挠曲构件，组成平面框架代替墩身，支承上部结构，必要时可做成双层或层的框架支承上部结构。

桥墩构造桥梁下部结构，涵洞, 地下工程内容提要桥梁下部结构，涵洞, 地下工程的工程构造重点难点对工程分类、适用、组成、构造要记忆，对构造的要求、特点、应用范围要理解。

地下工程是“了解”内容。

内容讲解三、桥梁下部结构(一)桥桥墩1．实体墩实体桥墩是指桥墩是由一个实体结构组成的，可分为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。

实体桥墩是由墩帽、墩身和基础组成的。

2．空心桥墩.空心桥墩有两种形式，一种基本为上述的实体重力型结构，镂空中心部分。

另一种即采取薄壁钢筋混凝土的空格形墩身。

空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。

空心墩按壁厚分为厚壁与薄壁两种。

空心桥墩在构造尺寸上应符合下列规定：(1)身最小壁厚，对于钢筋混凝土不宜小于30cm，对于素混凝土不宜小于50cm。

(2)墩身内应设横隔板或纵、横隔板。

(3)墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于20cm；例题：空心桥墩在构造尺寸上应符合下列规定：A．墩身最小壁厚，对于素混凝土不宜小于50cm。

B．最小壁厚，对于钢筋混凝土不宜小于30cm，C．墩身最小壁厚，对于钢筋混凝土不宜小于40cm，D．身的通风孔与泄水孔，孔的直径不宜小于20cm；E．身的通风孔与泄水孔，孔的直径不宜小于15cm；ABD3．柱式桥墩柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。

柱式桥墩的墩身沿桥横向常由1-4根立柱组成。

4．柔性墩.柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。

典型的柔性墩为柔性排架桩墩，多用在墩台高度5．0。

7．Om，跨径一般不宜超过13 m的中、小型桥梁上。

柔性排架桩墩分单排架和双排架墩。

单排架墩一般适用于高度不超过4．0-5．Om。

桩墩高度大于5．Om时，为避免行车时可能发生的纵向晃动，宜设置双排架墩；5．框架墩框架墩采用压挠和挠曲构件，组成平面框架代替墩身，支承上部结构，必要时可做成双层或层的框架支承上部结构。

通过对桥梁墩台构造与设计知识的学习，能够认识桥梁墩台的构造要求、结构形式和各部分的基本尺寸等。

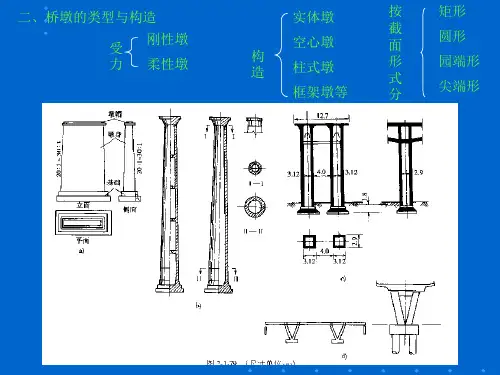

一、梁桥桥墩的构造梁桥桥墩按其构造，可分为实体桥墩、空心桥墩、柱式桥墩、柔性排架桩墩及框架墩等，按墩身横截面形状可分为矩形、圆端形、尖端形及各种空心截面组合成的墩，如图1.4所示。

按受力特点，可分为刚性墩和柔性墩；按施工工艺，可分为就地砌筑或浇筑桥墩。

（a）空心墩（b）实心墩图1.4 桥墩截面形式（一）实体桥墩实体桥墩是由墩帽、墩身和基础构成的一个实体结构。

按其截面尺寸和桥墩重力的大小不同，可分为实体重力式桥墩和实体薄壁式（墙式）桥墩（见图1.5）。

图1.5 实体薄壁桥墩1. 墩 帽墩帽是承力与传力的构件，因此对墩帽的厚度和材料的强度要求较高，其厚度随桥梁跨径而定，对于特大、大跨径桥梁不应小于50 cm，对于中、小跨径桥梁不应小于40 cm。

墩帽一般要用C20以上的混凝土做成，内应设置构造钢筋。

在一些桥面较宽、墩身较高的桥梁中，为了减小墩身及基础的圬工体积，常常利用挑出的悬臂或托盘来缩短墩身横向长度。

悬臂式或托盘式墩帽，如图1.6所示，一般采用C20或C25钢筋混凝土。

图1.6 悬臂式和托盘式墩帽墩帽长度和宽度视上部结构的形式、支座的尺寸和布置、上部结构的防振以及主梁的施工吊装要求等条件而定。

设计采用橡胶支座时，还应预留更换支座所需的位置和空间。

墩帽尺寸拟定如下。

（1）顺桥向墩帽（盖梁）最小宽度b 的确定① 双排支座，如图1.7所示，即122222a a b f c c ≥ （1.3）式中 f ——相邻两跨支座在墩帽上的中心距离（mm ）；a ，a ——支座底垫板顺桥向宽度，根据标准图或支座设计确定；1c ——支座边缘到墩身边缘的最小距离（mm ）；2c ——墩帽挑檐宽度，一般为50～100 mm ，拟定盖梁尺寸时可不考虑。

图1.7 双排支座墩帽尺寸拟定示意图 图1.8 单排支座墩帽尺寸拟定示意图② 单排支座 （如图1.8）1222b a c c （1.4）③ 不等高梁双排支座，b 按以下两式计算取大值（如图1.9）012112122a a b e c c e c c e（1.5） 120121(2)2a b c c a e c c e（1.6）图1.9 不等高支座墩帽尺寸拟定示意图f 值应按下式确定，即101f e e e （1.7）式中 f ——支座中心到梁端的距离，等跨时，11,e e 一般可从桥梁上部结构标准图中查出，特殊情况可通过梁端抗剪计算确定；0e ——相邻两跨梁端间的最小允许距离，一般称为伸缩缝，考虑温度变化、主梁挠曲变形、施工架梁可能出现的误差等根据跨度确定，中、小桥可取20～50 mm ，大跨度桥梁需经计算确定。
