测绘技术地下管线测量步骤引言：地下管线是现代城市基础设施的重要组成部分，管网的合理管理对城市的发展起到关键作用。
为了确保地下管线施工、维护和修复工作的安全与高效进行，测绘技术在地下管线的测量中被广泛应用。
本文将介绍地下管线测量的基本步骤和相关技术。
一、地下管线测量前的准备工作在开始地下管线测量之前，首先需要进行充分的准备工作。
这包括收集相关管线图纸和资料、了解地下管线的布局和结构、选择合适的测量仪器和设备等。
此外，还需要与相关单位和业主进行沟通，确保在测量过程中不会对现有设施和城市交通造成影响。
二、地下管线的定位和标记地下管线的定位和标记是地下管线测量的第一步。
在进行测量之前，需要通过磁力仪、电磁仪或地理信息系统等技术手段确定地下管线的大致位置，并进行初步的标记。
这有助于指导后续的实地测量工作，提高测量的准确性。
三、地下管线的实地测量地下管线的实地测量是地下管线测量的核心环节。
在实地测量过程中，需要使用激光测距仪、全站仪、地下水下探测仪等先进的测量仪器，对地下管线进行精确的测量。
这些仪器能够通过激光、声波等技术手段，获取地下管线的准确位置、长度和高程等重要信息。
四、地下管线测量结果的处理与分析测量后，需要对所得到的数据进行处理与分析。
这包括数据的去噪、滤波、配准等处理，以及利用地理信息系统或专业软件将测量结果进行可视化展示。
通过数据处理与分析，可以更好地了解地下管线的分布、走向以及地形特征，为城市规划和管线工程提供有力的支持和参考。
五、地下管线测量的质量控制地下管线测量的质量控制是确保测量结果准确性的重要环节。
在测量过程中，需要不断校正仪器的误差，提高测量的精度。
此外，还需要与其他测量单位进行数据对比和核实，避免出现误差或偏差。
只有保证测量结果的准确性，才能为城市的发展提供可靠的基础数据。
结语：地下管线测量是一项复杂的工作，但对于城市的发展和管理至关重要。
通过合理的步骤与措施，运用先进的测绘技术和仪器设备，能够获得高质量和准确的地下管线数据。
如何进行地下管线探测与定位随着城市建设的不断推进，地下管线的布设越来越密集，成为城市基础设施的重要组成部分。
然而，由于地下管线的隐蔽性和复杂性，如何准确快速地进行地下管线探测与定位成为一个亟待解决的问题。
本文将从技术手段、设备选择以及实施过程等方面，探讨如何进行地下管线探测与定位。
一、技术手段地下管线探测与定位的关键在于如何获取管线的准确位置信息。
常用的技术手段包括电磁法、地质雷达法、超声波法和地球物理勘探等。
1. 电磁法电磁法是一种基于电磁波的非侵入式探测方法，适用于大部分地下金属管线的检测。
通过发射电磁波的频率和电磁波的传播速度与回波信号的接收时间，可以确定管线的位置和深度。
2. 地质雷达法地质雷达法利用雷达波束在地下材料中的反射和传播特性，可以探测到地下障碍物和管线。
这种方法适用于较浅的埋深和非金属管线的检测。
3. 超声波法超声波法通过发射超声波，利用声波在不同材料中的传播速度和反射特性，推测地下管线的位置。
这种方法适用于金属和非金属管线。
4. 地球物理勘探地球物理勘探是一种综合利用重力、地磁、地电等物理场参数，以及声波的传播速度等多种手段进行地下管线探测与定位的方法。
它具有较高的精度和可靠性，但也需要专业设备和人员进行操作。
二、设备选择在进行地下管线探测与定位时，选择适合的设备非常重要。
不同的技术手段需要不同的设备。
1. 多功能探地仪多功能探地仪是一种集成了多种地下探测技术的设备，如电磁法、地质雷达法等。
它具有便携、操作简单、覆盖范围广的特点，适用于各种管线探测与定位的场景。
2. 地下管线雷达地下管线雷达是一种专门用于地下管线探测和定位的设备。
它通过雷达波束的发射和接收，可以精确地确定地下管线的位置和深度。
3. 超声波探测器超声波探测器是一种利用超声波进行管线探测和定位的设备。
它可以通过声波的传播速度和反射特性，判断地下管线的位置和材料。
三、实施过程地下管线探测与定位的实施过程需要严谨的操作和仔细的分析。
城市探测规范篇一：城市地下管线探测技术规程测试题城市地下管线探测技术规程测试题一、单选题1、地下管线探测按探测任务可分为城市地下管线普查、厂区或住宅小区管线探测、施工场地探测和（）四类。
（A）专用管线探测（B）电力电信电缆管线探测（C）工业管线探测（D）给排水管线探测2、地下管线点的测量精度平面位置中误差ｍｓ不得大于±5ｃｍ，高程测量中误差ｍｈ不得大于（）。
（A）±5ｃｍ（B）±3ｃｍ（C）±4ｃｍ（D）±3.5ｃｍ3、地下管线检查取样应分布均匀，随机抽取，在不同时间，不同操作员进行，且每一个工区必须在隐蔽管线点和明显管线点中分别抽取不少于各自总点数的（）。
（A）6% （B）5% （C）4% （D）3%4、地下管线的测量成果质量检查时，应随机抽查测区管线点总数的（）进行复测。
（A）2% （B）3% （C）5% （D）4%5、地下管线开挖验证点应随机抽取，均匀分布，且开挖验证点数不得少于工区内隐蔽管线点总数的（），且不少于（）个。
（A）3% 2 （B）2% 3 （C）1.5% 3 （D）1% 36、地下管线定线测量宜采用解析法，解析法包括：解析实钉法和（）。
（A）实地调查和量测（B）仪器探测（C）实地调查和仪器控测相结合（D）解析拨定法7、地下管线图测绘精度：地下管线与邻近的建筑物、相邻管线及规划道路中心张的间距中误差不得大于图上（）。
（A）0.6ｍｍ（B）0.5ｍｍ（C）0.4ｍｍ（D）0.3ｍｍ8、地下管线探测报告书包括：工程概况、（）、应说明的问题及处理措施、质量评定、结论与建议、提交的成果和附图与附表。
（A）项目目标与任务（B）技术措施（C）探测原始资料（D）成果资料9、被抽查成果中原始资料齐全，但记录不工整美观，有个别原则性错误，图面清晰，各工序数学精度统计结果，误差分布在一定的允许范围内，此成果质量等级为（）。
（A）合格（B）不合格（C）良级品（D）优级品10、使用大功率仪器设备时，作业人员应具备安全用电和触电急救基础知识。
精心整理地下管线探测作业指导书1.目的地下管线是埋设在地面以下（部分由于地形起伏或工程需要出露地表面）一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。
地下管线探测技术包含应用地球物理（物探）专业和工程测量专业，先运用相关物探手段定出地下管线特征点在地面的投影位置（管线点）和离地面的垂直距离（埋深），再运用工程测量技术实测地下管线点的三维座标，结合调绘成果，最后运用计算机绘图技术编绘综合管网图或专业管线图，同时输出管线点成果表，形成地下管线测量成果报告。
为确保地下管线测量产品的完整性、现势性、准确性，并能满足相关规范要求及城市规划、管理、设计、施工需要，特制定本作业指导书。
2.适用范围3.4.4.14.2地下管线探测的精度执行CJJ61－2003《城市地下管线探测规程》规定的标准。
1.隐蔽管线点的探查精度：平面位置限差：δts=0.10h；埋深限差：δth=0.15h ；（式中h 为地下管线中心埋深，单位为cm，当h＜100cm时，则以100cm代入计算）。
2.地下管线点的测量精度：平面位置中误差ms不得大于±5cm高程测量中误差mh不得大于±3cm3.4.地下管线图测绘精度：。
4.3地下管线测量采用的坐标系统要求及高程系统。
5.工作程序和要求5.1资料收集1.2.3.4.5.6.5.2 踏勘1.2.3.5.3记录和量测。
打开所有检修井，查明每条管、埋深（地下沟道或自流的地下管道应量测其内底埋深；有压力的地下管道应量测其外顶埋深；直埋电缆或管块应量测其外顶埋深，沟道应量测其内底埋深；地下隧道或顶管工程施工现场的地下管线应量测其外底埋深；量测所有检修井的井底埋深。
即给水、燃气、电信及管埋电力管线：检修井、阀门等附属物井深量测到井底，线深量测至管顶；隐蔽点埋深、线深量测至管顶）。
当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时，应以管线在地面的投影位置设置管线点，窨井作为专业管线附属物。
地下管线基本知识地下管线外业先查阅地形图,对工程范围内的地下管线在地面出露的窨井进行撬井量测,对地下管线在地面的出露点进行调查，这是地下管线探测”从已知到未知的”基本规则，我院管线的取舍标准遵照下表：注：排水管道的管径指内径，给水管道的管径指管道内径，燃气管道的管径指不含保护层的管道外径，有保护材料的管线的断面尺寸指管块或管沟尺寸。
地下管线探测精度要求：①地下管线隐蔽管线点的探测精度：平面位置限差δts: 0.10h；埋深限差δth: 0.15h。
式中h为地下管线的中心埋深，单位为厘米，当h＜100cm时则以100cm代入计算。
②在明显管线点上实地量测的地下管线埋深误差不得超过±5cm。
③地下管线点的测量精度：平面位置中误差m s不得大于±5cm（相对于邻近控制点），高程测量中误差m h不得大于±3cm（相对于邻近控制点）。
④地下管线图测绘精度：地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差mc不得大于图上±0.5mm。
下就对各种管线分类进行陈述。
一．排水(PS)排水从功能上划分为雨水管线、污水管线、雨污合流管线、废水管线等，基本的区分方法主要调查排水的主体功能，通常公路设有两排排水管线，有雨蓖流入的或是主要为雨天进行排水的是雨水管线，从小区化粪池流入的是污水管线，提供城市雨水污水共同排水或是城区较老的箱涵或是污水处理厂埋设的大型输水管线是雨污合流管线（如两江边上的箱涵），厂区提供废水流入的是废水管线，在外业在“载体”里输入。
外业先要对地面上的所有的排水窨井进行撬井量测和记录，其要素为：1．井深（记录管点）和线深（记录管线）。
以米为单位，精确至厘米，从管线几何中心的地面量至管道内底，误差±5cm，管道各方向的线深与井深不一致的分别量取。
2．断面尺寸（记录管线）：以毫米为单位，不能有误差，圆形量其直径（DN），非圆形量其宽X高（DN），注意“X”不是乘号，而是大写字母。
地下管线探测要点一览1、地下管线探查需要查明管线在地面上的投影位置和埋深、管线的类别、材质、规格、载体特征、电缆根数、孔数及附属设施，绘制探测草图并在地面上设置管线点的标志。
2、管线点应设置在管线特征点在地面的投影上，管线特征点包括交叉点、分支点、转折点、变材点、变坡点、变径点、起讫点、上杆、下杆以及管线上的附属物设施中心点。
3、在窨井上设置明显管线点时，管线点应该设置在井盖的中心，当地下管线的中心线的地面投影偏离管线点时，其偏距大于0.2m，应当以管线在地面的投影位置作为管线点。
4、地下管道及埋设电缆的管沟要量测其断面的尺寸，圆形断面测内径，矩形断面测内壁的高和宽，单位用毫米表示。
5、地下管道应查明其材质（铸铁管、钢管、混凝土管、钢筋混凝土管、塑料管、石棉水泥管、陶土管、陶瓷管、砖石沟等）。
6、埋设于地下管沟或管块中的电力电缆或电信电缆，应查明其电缆的根数或管块孔数。
7、地下管线的管线点的间距应该符合下列规定：①城市地下管线普查和专用管线探测，直按相应比例尺设置管线点，管线点在地形图上的间距应小于或等于15cm；②厂区或住宅小区管线探测，直按相应比例尺设置管线点，管线点在地形图上的间距应小于或等于10cm；③当管线弯曲时，管线点的设置应以能反映管线弯曲特征为原则。
8、在明显管线点上应实地量测地下管线的埋深，单位用米表示，误差不得超过± 5cm。
9、地下管线的埋深可分为内底埋深，外顶埋深和外底埋深。
量测何种埋深应根据地下管线的性质或委托方的要求确定，并应符合下列规定：①地下沟道或自流的地下管道应量测其内底埋深；有压力的地下管道应量测其外顶埋深；②直埋电缆和管块应量测其外顶埋深，沟道应量测其内底埋深；③地下隧道或顶管工程施工场地的地下管线应量测其外底埋深。
10、管线点的编号宜由管线代号和管线点序号组成，管线代号可用汉语拼音字母标记，管线点序号用阿拉伯数字标记。
管线点编号在同一测区内应是惟一的。
城市地下管线探测经验总结地下管线探测是一门需要经验积累的技术性工作，遵循从已知到未知、从简单到复杂的原则，在外业进行管线探测时优先采用有效、快捷、轻便的方法，复杂条件下采用多种探查方式和方法进行探查。
在具体探查时，按照难易程度排序，建议先进行排水调查，其次进行电力、通讯类，最后进行热力、燃气、供水、工业管道探测。
探测过程中需要注意分析调绘资料，首先了解所在道路上管线分布，修正其它管线对目标管线的干扰。
外业探测时管线直线段长度宜控制在75m内，超过75m时必须加点。
管线点分为明显管线点和隐蔽管线点两类。
对明显管线点（包括: 接线箱、变压箱、消防栓、人孔、手孔、阀门井、检修井、仪表井、水闸等附属设施）的各种数据必须采用经检验的钢尺直接开井量测，读数至厘米。
对于通讯管块要认真区分总孔数和占用孔数。
对于井边点、穿井等因素可以直接量测的隐蔽管线点，按明显管线点调查，管线附属物填写“量测点” 。
通讯和电力类管线下井直接调查属性和量测深度；排水、供水、燃气等管道类宜在井上直接量测深度。
隐蔽管线点采用仪器探查地下管线的地面投影位置及埋深，仪器不能探查清楚的复杂地段，应作适当的钎探或开挖检查，以保证探查精度。
（1）用经过校验的钢卷尺或用“L型尺（工具）直接量测明显管线点时，至少量测两次，读至厘米；并在其密度符合《设计规程》布点要求且中间又无转弯分支时，可直接连接各明显点，以正确反映出管线的连接关系。
（2）当地下管线的附属物偏离地下管线中心线的距离大于20cm 时，按管线实际位置定测管线点；偏离地下管线的附属物实测其点位和高程。
（3）对于有两个以上入口（多盖）或多阀门的地下管线检修井，要实测出检修井地下空间的实际范围，井内的特征点和附属物均要按实际位置探查，点属性要据实填写；通讯和电缆类管线在进出检修井的实际位置定管线点（井边点），井边点都连接井上，管线图上井内不连线，但提交的数据文件均要按实际编制连接关系，。
（4）对于井室，只要其井室任意一边长度超过2米，就要实测出井室的大小；对于地面附属物，只要其任意一边长度超过2米，就要实测出附属物大小，如地面附属物有基座（基础），以基座（基础）轮廓为主。
地下管线探测项目质量控制城市地下管线是城市基础设施的重要组成部分，它承载着多种物质流、能源流和信息流，是城市赖以生存和发展的重要物质基础之一。
随着城市的发展，地下管线作用越来越重要，查清地下管线的空间位置和属性特征显得尤为重要。
由于城市新旧管网交错复杂，地下不同介质物理特性多样，基于信号分析的地下管线探测成果存在的不确定性，引起了业内专家和施工单位对城市地下管线的工程质量的广泛关注和深入探讨。
本文在引进监理制度的情况下，就城市地下管线探测工程质量控制进行如下探讨。
1第一张图(模板)的质量控制1)现场踏勘，制订计划城市地下管线分布区域较大，接受探测项目任务后，首先进行现场踏勘，了解测区内管线的分布情况，为施工仪器设备的合格检查、人员的部署和后勤保障等做好准备工作，为进一步具体施工制订工作计划。
2)业主监督，管线试点作业单位(或不同标段的作业单位)在业主的统一协调下，选择不同路段进行管线的探测试点作业，作业单位在试点的过程中按照合同的要求完善每一个作业环节，提交完整合格的数据资料。
3)质量检查，形成记录作业单位在作业的过程中，业主、作业单位和监理方联合组成检查组对施工单位作业过程和所形成的数据资料进行检查，对检查出的问题形成记录。
4)总结经验，持续改进试点工作完成后，作业单位(或作业组)对试点工作向业主进行汇报，业主、作业单位和监理方将汇报的问题和联合检查的问题进行研讨，确定出第一张图的作业技术要点和质量改进措施方案，作为以后作业的技术交底文件。
作业单位要对检查的问题进行全面整改，待整改完善后，确定将第一张图所形成的数据成果作为模板，以后的技术实施方案和资料成果以此为标准，在作业的过程中持续改进，进一步完善项目的技术设计书。
第一张图的做法为作业单位在施工前的人力、物力、技术准备和各方沟通建立了良好的基础。
作业单位到施工现场后应对其工作环境进行充分了解，客观分析现状，切勿盲目施工。
做好与业主、监理的沟通工作，得到业主的支持并将已有测区控制点、管线资料、地形图资料等收集到位并进行施工前的质量检查，确定是否可用，协调业主和监理将各类管线的产权单位的已有管线资料收集过来，确定好管线探测的范围和技术路线方法，为以后的工程质量控制、安全管理和工程的顺利实施奠定基础。

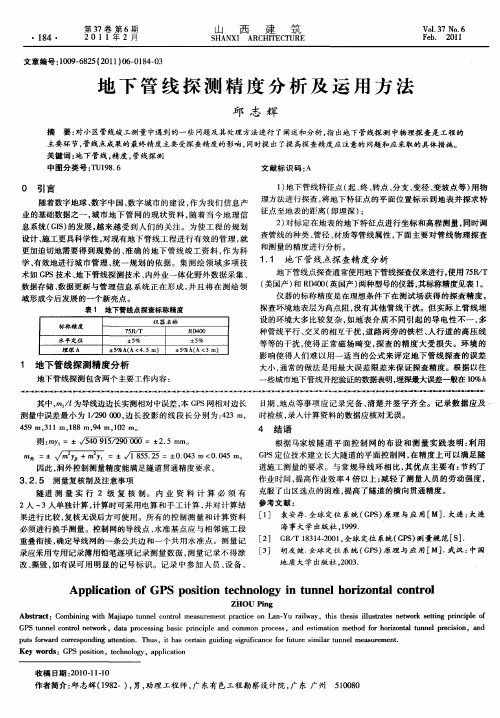

城市地下管线探测精度控制
1、引言城市地下管线是城市基础设施的重要组成部分，是城市规划、建设、管理的重要基础信息。
城市地下管线如给水、排水、燃气、电力、电信、热力、工业等管线，就像人体内人“血管” 和“神经”，日夜担负着输送物质、能量和传输信息的功能，是城市赖以生存和发展的物质基础，被称为城市的“生命线”。
随着城市建设的飞速发展，道路新建或拓宽，新的地下管线将不断增加，原有的地下管线将被改建或废弃。
目前由于各种原因，城市已有管线未能在覆土前或竣工时及时测量，导致综合地下管线数据库未能及时更新，因此加快已有地下管线探测，以保证综合地下管线数据库与现状的一致性，为城市规划、建设和管理提供实时、准确和可靠的地下管线信息已变得十分重要。
本文主要从管线探查、测量、数据录入几个方面阐述了如何提高精度控制的一些方法。
2、作业流程
3、地下管线探测的特点及精度要求
3.1探测特点特征点全部埋在地下，需用物探的方法才能将特征点的位置标注在地面上，物探时容易探漏。
特征点密度大、数量多，且多种管线平行交叉、探测难度大，测量中由于点距离太近易造成点号混乱现象。
管线探测外业需先完成管线探查后才能做管线测量，对工程的进度有一定影响。
探测精度高。
3.2 探测精度要求
城市地下管线探测技术规程要求：（1）地下管辖隐蔽管线点的探查精度：平面位置限差0.10h ；埋深限差0.15h （h 为地下管线的中心埋深，单位为cm,当h<100cm时则以100cm代入计算）。
（2）地下管线点的测量精度：平面位置中误差不得大于土5cm （相对于邻近控制点），高程中误差不得大于土3cm （相对于邻近控制点）。
4、探查精度控制
4.1影响探查精度的因素一般来说，影响管线探查精度的因素包括人、机具、方法和环境等四个方面。
其中人的因素是影响管线探查精度的主要因素。
对于人的因素可通过加强培训力度，严格作业程序，编写作业细则，统一规范作业方法，采取传帮带，实现一对一的模式进行帮扶，并要求作业人员平时工作中勤总结，加强相互交流的办法来提高人员技能。
对于一般性的机具因素，比如明显管线调查中使用的钢尺、L 尺可通过对其鉴定或检校，使其达到精度要求；对于隐蔽管线调查中使用的探测仪、探地雷达仪器则需要进行仪器一致性、稳定性试验，还要进行方法试验。
4.2 调查精度控制明显管线点采用的是开井直接调查的方法，影响该精度的主要是人的因素，其次是丈量工具，可通过加强人员技能培训、对所使用的器具（钢尺、L 尺）进行检校来提高精度。
此外在实际调查中，还通过强调作业细则比如：是否采用平尺进行埋深数据的读
取、量取井深位置是否正确（管底、管顶的区分）、管块的埋深是否测至中间管顶等进行过程控制，从而保证了明显管线点的探查精度。
4.3 探查精度控制
隐蔽管线点由于无法直接调查，需借助探测仪、地质雷达等先进仪器进行探查。
在探查之前，由于探测仪器本身存在的某种不足，则需要进行探测仪一致性对比试验，通过在测区内地球物理条件不同的地区及不同种类的已知的管线进行探查方法试验，找到探测时仪器常用工作频率和功率、最短收发距、最佳收发距及确定定深修正系数等参数。
一般要采取多种方法比对定深，在能准确定深的位置进行探测验证，以确定是否需要加埋深和平面位置的改正系数，必要时采用开挖验证，以保证找到适合本地区各种不同管线的探查方法。
另外对同时使用多台探测仪进行探测时，应进行仪器性能一致性试验，检查每台仪器间探查结果是否一致，确定特殊仪器的修正值。
当作业时间较长时，应在开工前、中、后期对仪器稳定性进行检验，当仪器性能有变化时，应分析原因，决定对探查成果进行修正或取舍，提高探测精度。
5、测量精度的控制
5.1测量时使用对中杆、小棱镜，提高对中、照准精度
地下管线测量主要是采用全站仪或RTK直接测量其三维坐
标。
项目实际实施过程中，采用全站仪时，通过控制测量视距w 150m来保证管线点高程精度，通过采用对中杆进行点位对中，采用小棱镜提高照准目标精度，以保证其平面精度。
平坦开阔地区可使用RTK联测3个
以上已知平面坐标点，求解平面转换参数，并通过使用对中杆以提高其平面精度；高程精度在高程异常变化比较平缓的地区，通过联测6 个分布均匀的、能够覆盖整个测区的已知高程点，求解高程转化参数，施测的RTK高程精度能满足规程要求的精度。
5.2规范管线特征点位置标注雨水、污水、路灯、电信等明显管线点相比电力井盖而言稍微小一些，一般都是单盖，并且其井盖几何中心基本就是该类管线的特征点，基本不存在中心偏移的情况，然而在外业实际调查中，由于作业人员的忽视或操作不规范，管线点位的标注不在井盖的几何中心。
由于地下管线井盖在设计时既要考虑其耐腐蚀性和强度外，还要具有防盗等功能，使得各类管线井盖比较重。
在开井调查时，因为用力作用的原因使得井盖旋转180°打开，调查结束后将井盖盖回时，却是直接将井盖回推过去，这就导致井盖位置与之前的实际位置发生180°旋转。
管线探测工作是先调查后测量，井盖在不被第二次打开时，其精度统计满足要求，但是在检查时，既要检查埋深精度又要检查点位测量精度，势必要采取重复打开井盖调查再测量的作业方法，这就会使原来的1 号点旋转180°，实际检查时测得的点位是2号点处，如图2、图3所示。
从图中可以看出，1、2 号点之间的距离与几何中心明显差了很多，这就是为什么作业人员在点位精度检查时中误差满足规程要求，而在项目最终检查或验收检查时出现点位精度统计超限问题的原因。
因此在作业过程中一定要注意，无偏心的井位要标注在几何中心位置，从而避免井盖重复打开过程中因井盖旋转引起的测量误差，提高测量精度。
6、数据录入精度控制传统的数据录入是按照外业调查表或管线草图，进行内业录入，经过内业数据录入这个工序，难免会出现数据录入错误的情况，因此可通过采用电子平板进行数据记录代替外业调查表进行精度控制，即将录入软件安装在电子平板上，由外业人员现场直接输入，录入员与调查员采用数据回报，进行数据确认，实现所调即所得的功能，减少了数据二次输入发生错误的概率，从而保证了成果精度。
7、结束语
城市建设的迅速发展要求城市地下管线的管理全面信息化，要确保地下管线信息系统数据的现势性，实现动态化的管理，实
时更新和补充数据库内容，保证信息系统的革命力。
地下管线信息系统获取基础数据的重要手段就是地下管线探测，地下管线探
测的准确性在管线数据库建设和利用方面起着举足轻重的作用。
然而，城市地下管线探测是一项涉及多权属单位和多学科、多专
业的综合性与技术性很强的系统工程，因此一方面要采用新方法、新技术、投入新仪器，另一方面要不断提高探测人员的技术水平和责任心，从而达到地下管线探测精度控制，使其满足规程要求。
