风电齿轮箱讲解

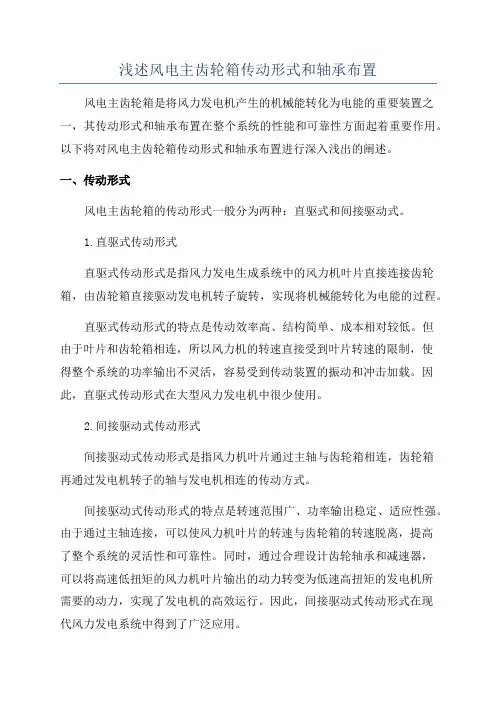

浅述风电主齿轮箱传动形式和轴承布置风电主齿轮箱是将风力发电机产生的机械能转化为电能的重要装置之一，其传动形式和轴承布置在整个系统的性能和可靠性方面起着重要作用。

以下将对风电主齿轮箱传动形式和轴承布置进行深入浅出的阐述。

一、传动形式风电主齿轮箱的传动形式一般分为两种：直驱式和间接驱动式。

1.直驱式传动形式直驱式传动形式是指风力发电生成系统中的风力机叶片直接连接齿轮箱，由齿轮箱直接驱动发电机转子旋转，实现将机械能转化为电能的过程。

直驱式传动形式的特点是传动效率高、结构简单、成本相对较低。

但由于叶片和齿轮箱相连，所以风力机的转速直接受到叶片转速的限制，使得整个系统的功率输出不灵活，容易受到传动装置的振动和冲击加载。

因此，直驱式传动形式在大型风力发电机中很少使用。

2.间接驱动式传动形式间接驱动式传动形式是指风力机叶片通过主轴与齿轮箱相连，齿轮箱再通过发电机转子的轴与发电机相连的传动方式。

间接驱动式传动形式的特点是转速范围广、功率输出稳定、适应性强。

由于通过主轴连接，可以使风力机叶片的转速与齿轮箱的转速脱离，提高了整个系统的灵活性和可靠性。

同时，通过合理设计齿轮轴承和减速器，可以将高速低扭矩的风力机叶片输出的动力转变为低速高扭矩的发电机所需要的动力，实现了发电机的高效运行。

因此，间接驱动式传动形式在现代风力发电系统中得到了广泛应用。

二、轴承布置风电主齿轮箱中的轴承布置是指在齿轮箱中各个轴承的位置和数量以及其承载能力的安排。

合理的轴承布置能有效提高齿轮箱的传动效率和整体运行效果。

一般来说，风电主齿轮箱的轴承布置可以分为四个部分：输入轴承、中间轴承、输出轴承和其他轴承。

1.输入轴承的作用是承受风力机传动系统输入的扭矩，并保证输入轴与齿轮磨损减小，传递更高效率。

2.中间轴承的作用是支撑整个齿轮箱中的齿轮和轴的运动，同时承受中间齿轮组的扭矩，并保证其转动平稳、可靠。

3.输出轴承的作用是承受整个齿轮箱输出轴的扭矩和载荷，同时使输出轴转动平稳。

风力发电齿轮箱结构及原理
风力发电齿轮箱是风力发电机组的核心部件之一，其主要作用是将风轮转动速度转换为高速旋转的发电机适用的输出转速。

风力发电齿轮箱的结构一般包括主齿轮、从动齿轮、轴承、油封等部分组成。

其中，主齿轮与风轮轴相连，从动齿轮与发电机轴相连。

主齿轮和从动齿轮采用不同的齿数，通过齿轮传动的方式，实现从风轮转动速度到发电机输出转速的转换。

轴承用于支撑和固定齿轮和轴，确保其平稳运转，油封用于防止润滑油流失和防尘。

风力发电齿轮箱的工作原理根据齿轮传动原理，利用齿轮的齿数比来实现速度转换。

当风轮转动时，主齿轮随之转动，主齿轮与从动齿轮之间的齿轮传动使从动齿轮以不同的速度旋转。

从动齿轮的旋转速度取决于主齿轮和从动齿轮的齿数比，通过合理选择齿数比，可以将风轮的低速转动转换为适合发电机工作的高速转动。

总的来说，风力发电齿轮箱通过齿轮传动原理，实现了从风轮转动速度到发电机输出转速的转换，是风力发电机组的关键部件之一，对于风能转换为电能具有重要的作用。

风电机组齿轮箱介绍一、什么是风电机组齿轮箱？风电机组齿轮箱是风力发电设备中的关键部件之一，用于将风轮旋转的动能传递给发电机，从而产生电能。

它通常由多个齿轮组成，通过精确的传动比例来提高风轮转速，并将其转化为适合发电机工作的转速。

二、风电机组齿轮箱的结构风电机组齿轮箱由外壳、轴、齿轮、轴承和润滑系统等组成。

2.1 外壳外壳是齿轮箱的保护壳体，具有良好的密封性能和机械强度。

其结构通常由上、下两部分组成，方便维护和齿轮更换。

2.2 轴齿轮箱中的轴承负责承受齿轮和旋转部件的载荷，并确保它们平稳运行。

轴通常由高强度合金钢制成，具有较高的刚度和耐磨性。

2.3 齿轮齿轮是风电机组齿轮箱的核心部件，它们通过齿轮传动实现能量转换和传递。

常见的齿轮有斜齿轮、圆柱齿轮和行星齿轮等。

齿轮的优质材料和精确加工能够提高传动效率和耐久性。

2.4 轴承轴承是支撑齿轮箱内齿轮和转动部件的重要组成部分。

它们能够减少摩擦和磨损，并确保齿轮箱平稳运转。

常见的轴承类型包括滚动轴承和滑动轴承。

2.5 润滑系统润滑系统负责为齿轮箱提供足够的润滑油，并对齿轮和轴承进行冷却和保护。

良好的润滑系统能够降低齿轮箱的摩擦和磨损，延长使用寿命。

三、风电机组齿轮箱的工作原理风电机组齿轮箱采用齿轮传动的方式将风轮的旋转动能传递给发电机。

1.风轮旋转驱动主轴旋转；2.主轴通过第一级齿轮传动将低速大扭矩的运动转化为高速小扭矩的运动；3.高速轴通过第二级齿轮传动将高速小扭矩的运动转化为低速大扭矩的运动；4.最后，低速轴将此运动传递给发电机，发电机产生电能。

四、风电机组齿轮箱的维护与故障排除为保证风电机组齿轮箱的正常运行，需要进行定期的维护与故障排除。

4.1 维护•定期更换润滑油，并清洗润滑系统；•检查齿轮和轴承的磨损情况，及时更换或修复；•检查外壳密封性能，确保齿轮箱内部的油液不泄漏；•定期检查齿轮箱的整体结构，排查潜在故障。

4.2 故障排除•齿轮断裂：检查齿轮材料和制造工艺，确认是否需要更换更坚固的齿轮；•轴承失效：检查轴承润滑情况，并及时更换损坏的轴承；•润滑系统故障：检查润滑系统的油泵、油管和过滤器等，确保润滑油畅通无阻；•外壳磨损：定期检查外壳磨损情况，如有需要及时更换。

风电机组齿轮箱介绍一、背景介绍风力发电是一种清洁能源，近年来得到了广泛的关注和应用。

而风电机组作为风力发电的核心设备之一，其齿轮箱作为传动装置，承担着将风轮旋转产生的动能转化为电能的重要任务。

因此，齿轮箱的性能和可靠性对于整个风电机组的运行稳定性和经济效益具有至关重要的影响。

二、齿轮箱基本结构齿轮箱是由输入轴、输出轴、油泵系统、润滑系统、冷却系统等组成，其中最主要的部分是由齿轮副组成。

通常情况下，齿轮箱采用多级斜齿轮传动结构或行星式减速器结构。

在多级斜齿轮传动结构中，输入端与输出端均采用斜齿轮副实现传动，在行星式减速器结构中，则采用行星架与内外啮合行星齿轮实现传动。

三、齿轮材料选择由于风力发电场所处环境恶劣，风电机组长期工作在高温、低温、高湿度和强风等恶劣环境下，因此齿轮箱的材料选择至关重要。

目前，常用的齿轮材料包括合金钢、低碳合金钢、铸铁等。

其中，合金钢具有高强度、高硬度、高耐磨性和耐腐蚀性能好等优点，但是其成本较高；低碳合金钢则具有良好的可焊性和耐磨性，但是其强度和硬度相对较低；铸铁则具有成本低、加工性好等优点，但是其强度和硬度较差。

因此，在实际应用中需要根据不同情况选择不同的齿轮材料。

四、齿轮箱润滑系统齿轮箱润滑系统主要由油泵系统和润滑油路组成。

油泵系统主要负责将润滑油从储油罐中抽取并送到齿轮箱内部进行润滑；而润滑油路则负责将润滑油分配到各个部位进行润滑。

在实际应用中，通常采用循环式润滑系统或者静压式润滑系统。

循环式润滑系统的优点是结构简单、成本低，但是其润滑效果相对较差；而静压式润滑系统则具有润滑效果好、噪音小等优点，但是其结构复杂、成本较高。

五、齿轮箱故障原因及处理方法在实际使用中，齿轮箱可能会出现以下故障：齿轮损伤、轴承损坏、油泵故障等。

其中，齿轮损伤是最常见的故障之一，其原因主要有：过载、疲劳、腐蚀等。

处理方法包括更换齿轮副或者进行修复加固；而轴承损坏的原因主要有：过载、磨损等。

处理方法包括更换轴承或者进行修复加固；油泵故障的原因主要有：堵塞、漏油等。
