门禁系统安装及调试全过程讲解目录第一章门禁设备的安装与系统调试步骤 (2)第一步门禁设备的安装 (2)第二章选用线材及工程布线 (4)第2.1节布线接线注意事项 (4)第2.2节网线选用及布线技巧--RS485联网门禁 (5)第2.3节网线选用及布线技巧—TCP/IP网络门禁 (8)第2.4节门禁控制单元---线材选用及布线技巧 (10)第三章门禁设备的安装与接线 (15)第3.1节门禁控制器的安装 (15)第3.2节读卡器的安装与连接 (17)第3.3节电锁及锁电源的安装与连接 (18)第3.4节出门按钮的安装与连接 (19)第3.5节消防联动、门磁、红外、声光报警器的安装与连接 (20)第五章门禁系统调试中的常见问题 (21)第5.1节门禁系统RS485总线通讯方面的问题 (21)第5.2节开不了门（电锁不动作）的问题 (22)第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。
第一步门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。
然后每个设备的安装及其连接请参考产品说明书。
1.1 施工布线选用合适的线材与管材，进行现场布线，包括：●RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；●TCP网络通讯的布线，选用超五类双绞网线，接入局域网。
●强电供应的布线，用于门禁控制器、锁电源等的供电●读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线●电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。
●出门按钮的布线，出门按钮到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。

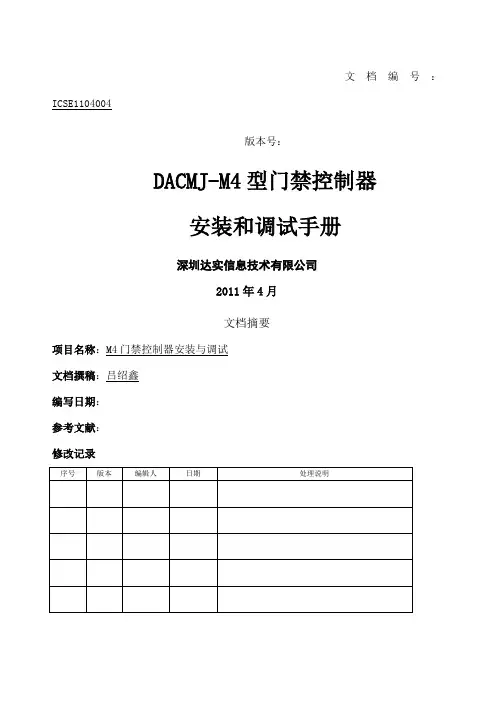

门禁系统安装与调试手册文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]文档编号：ICSE1104004版本号：1.0DACMJ-M4型门禁控制器安装和调试手册深圳达实信息技术有限公司2011年4月文档摘要项目名称：M4门禁控制器安装与调试文档撰稿：吕绍鑫编写日期：参考文献：修改记录目录第一章产品功能介绍1.1.产品简介M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。
它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。
持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。
M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。
它采用TCP/IP通讯方式，可实现实时数据上传功能。
配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。
也可提供控制器接口软件，方便开发其它特殊应用系统。
1.2.产品功能特点门禁控制控制四个门或两个门的双向进出标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。
多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。
远程在线升级通过TCP/IP对设备升级禁控制器硬件底层程序的功能，方便系统扩展和系统升级迅速完成。
时限灵活设置支持256个时间段，16个时间组，128个节假日。
定时开关门支持非节假日定时开关门。
多种开门模式刷卡开门、卡+密码开门、多卡开门（2-8张卡）、任意模式下支持8位超级密码开门。

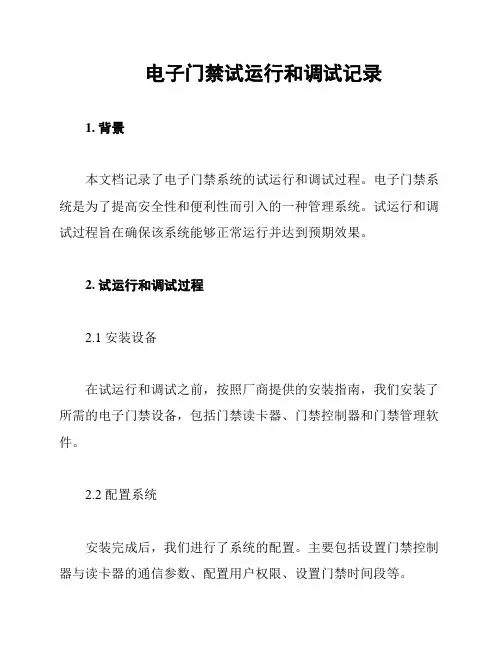

电子门禁试运行和调试记录1. 背景本文档记录了电子门禁系统的试运行和调试过程。
电子门禁系统是为了提高安全性和便利性而引入的一种管理系统。
试运行和调试过程旨在确保该系统能够正常运行并达到预期效果。
2. 试运行和调试过程2.1 安装设备在试运行和调试之前，按照厂商提供的安装指南，我们安装了所需的电子门禁设备，包括门禁读卡器、门禁控制器和门禁管理软件。
2.2 配置系统安装完成后，我们进行了系统的配置。
主要包括设置门禁控制器与读卡器的通信参数、配置用户权限、设置门禁时间段等。
2.3 试运行我们进行了对系统的试运行，主要测试了以下功能：- 门禁卡的刷卡识别：我们使用不同的门禁卡进行刷卡测试，确保门禁读卡器能够正确识别并响应。
- 门禁门锁的控制：通过刷卡测试，验证门禁控制器能够正确地控制门锁的打开和关闭。
- 报警功能：我们模拟了非法闯入的情况，测试了系统的报警功能，确保能够及时发出报警并做出相应的响应。
2.4 调试在试运行过程中，我们发现了一些问题，并进行了调试。
主要包括以下方面：- 读卡器与控制器的通信故障：有时候读卡器无法与控制器正常通信，我们通过检查连线、更换设备等方法解决了这个问题。
- 门禁卡的读卡问题：在测试过程中，我们发现有些门禁卡无法被读卡器识别，我们通过更换门禁卡或者检查读卡器的配置来解决这个问题。
- 门禁时间段设置问题：部分员工反映在指定时间段无法刷卡进入办公区域，我们检查了门禁时间段的设置，将其修正为正确的时间段。
3. 总结通过试运行和调试过程，我们完成了对电子门禁系统的测试，确保门禁系统能够正常运行，并达到预期的安全与便利性要求。
在调试过程中解决了一些问题，提高了系统的稳定性和可靠性。
将来，我们将继续监测电子门禁系统的运行情况，及时处理问题，确保系统长期稳定运行。
文档编号：ICSE1104004版本号：DACMJ-M4型门禁控制器安装和调试手册深圳达实信息技术有限公司2011年4月文档摘要项目名称：M4门禁控制器安装与调试文档撰稿：吕绍鑫编写日期：参考文献：修改记录目录产品简介 (1)产品功能特点 (1)性能指标 (2)第二章系统的安装 (2)门禁控制系统硬件组成 (2)接线图 (4)第三章线路布置 (5)安装步骤 (5)IP通讯连接 (7)第四章系统调试 (7)硬件调试 (7)软件调试 (7)第五章工程建议和注意事项 (14)工程建议 (14)在使用本设备时，务必应遵循下述基本注意事项 (15)第六章紧急预案 (15)第七章常见故障及诊断 (16)第一章产品功能介绍1.1.产品简介M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。
它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。
持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。
M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。
它采用TCP/IP通讯方式，可实现实时数据上传功能。
配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。
也可提供控制器接口软件，方便开发其它特殊应用系统。
1.2.产品功能特点门禁控制控制四个门或两个门的双向进出标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。
多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。

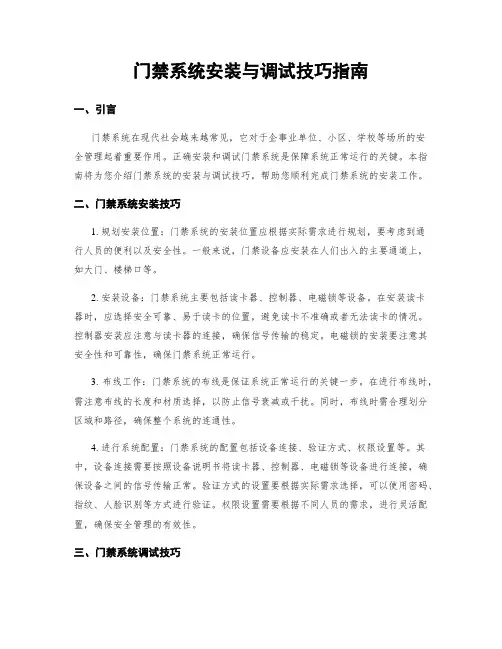

门禁系统安装与调试技巧指南一、引言门禁系统在现代社会越来越常见，它对于企事业单位、小区、学校等场所的安全管理起着重要作用。
正确安装和调试门禁系统是保障系统正常运行的关键。
本指南将为您介绍门禁系统的安装与调试技巧，帮助您顺利完成门禁系统的安装工作。

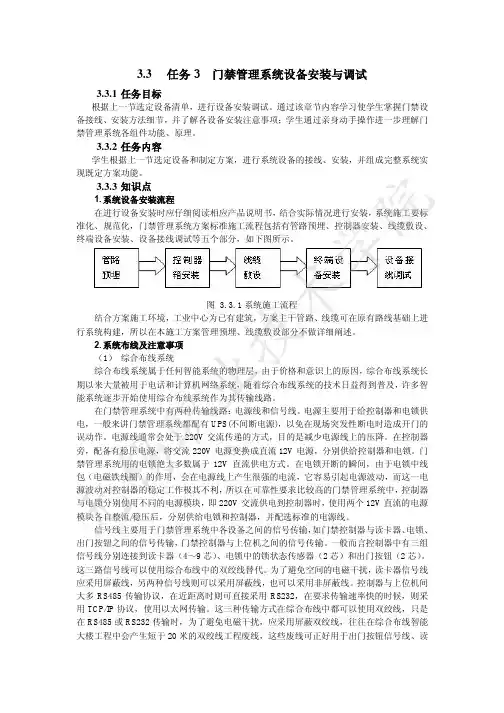

二、门禁系统安装技巧1. 规划安装位置：门禁系统的安装位置应根据实际需求进行规划，要考虑到通行人员的便利以及安全性。
一般来说，门禁设备应安装在人们出入的主要通道上，如大门、楼梯口等。
2. 安装设备：门禁系统主要包括读卡器、控制器、电磁锁等设备。
在安装读卡器时，应选择安全可靠、易于读卡的位置，避免读卡不准确或者无法读卡的情况。
控制器安装应注意与读卡器的连接，确保信号传输的稳定。
电磁锁的安装要注意其安全性和可靠性，确保门禁系统正常运行。
3. 布线工作：门禁系统的布线是保证系统正常运行的关键一步。
在进行布线时，需注意布线的长度和材质选择，以防止信号衰减或干扰。
同时，布线时需合理划分区域和路径，确保整个系统的连通性。
4. 进行系统配置：门禁系统的配置包括设备连接、验证方式、权限设置等。
其中，设备连接需要按照设备说明书将读卡器、控制器、电磁锁等设备进行连接，确保设备之间的信号传输正常。
验证方式的设置要根据实际需求选择，可以使用密码、指纹、人脸识别等方式进行验证。
权限设置需要根据不同人员的需求，进行灵活配置，确保安全管理的有效性。
三、门禁系统调试技巧1. 检查硬件连接：在进行门禁系统调试前，首先需要检查硬件连接是否正确。
包括读卡器、控制器、电磁锁等设备之间的连接是否稳固，并检查是否有松动或断线的情况。
2. 设置开门权限：门禁系统需要根据使用人员的身份确定不同的开门权限。
在进行调试时，可以先设置一个管理员权限用于测试系统的基本功能。
然后根据实际需求，设置其他人员的开门权限，确保系统正常运行。
3. 测试验证方式：门禁系统常见的验证方式包括刷卡、密码、指纹等。
在进行调试时，需要逐一测试各种验证方式的准确性和稳定性。
门禁设备安装规范及系统调试要点RS485联网通讯门禁系统示意图目录第一章门禁设备的安装与系统调试步骤 (2)门禁设备的安装 (2)第二章选用线材及工程布线 (3)第2.1节第2.2节第2.3节第2.4节布线接线注意事项 (3)网线选用及布线技巧--RS485联网门禁 (3)网线选用及布线技巧—TCP/IP网络门禁 (5)门禁控制单元---线材选用及布线技巧 (6)第三章门禁设备的安装与接线 (8)第3.1节第3.2节第3.3节第3.4节第3.5节门禁控制器的安装 (9)读卡器的安装与连接 (9)电锁及锁电源的安装与连接 (10)出门按钮的安装与连接 (12)消防联动、门磁、红外、声光报警器的安装与连接 (12)第四章门禁系统调试中的常见问题 (12)第5.1节第5.2节第5.3节门禁系统RS485总线通讯方面的问题 (12)门禁系统TCP/IP网络通讯方面的问题 (13)开不了门（电锁不动作）的问题 (13)门禁设备采购到手后，在公司里拿一台样机出来学习调试，连接好设备后按以下步骤进行调试：或者门禁设备在施工现场安装好后，按以下步骤进行调试：第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。
门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。
然后每个设备的安装及其连接请参考产品说明书。
1.1施工布线选用合适的线材与管材，进行现场布线，包括：● RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；● TCP网络通讯的布线，选用五类双绞网线，接入局域网。
●强电供应的布线，用于门禁控制器、锁电源等的供电●读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线●电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。

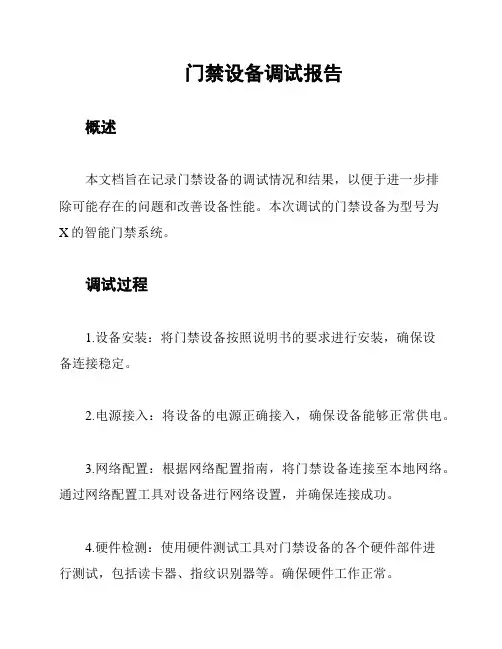

门禁设备调试报告概述本文档旨在记录门禁设备的调试情况和结果，以便于进一步排除可能存在的问题和改善设备性能。
本次调试的门禁设备为型号为X的智能门禁系统。
调试过程1.设备安装：将门禁设备按照说明书的要求进行安装，确保设备连接稳定。
2.电源接入：将设备的电源正确接入，确保设备能够正常供电。
3.网络配置：根据网络配置指南，将门禁设备连接至本地网络。
通过网络配置工具对设备进行网络设置，并确保连接成功。
4.硬件检测：使用硬件测试工具对门禁设备的各个硬件部件进行测试，包括读卡器、指纹识别器等。
确保硬件工作正常。
5.功能测试：使用测试卡、指纹、密码等途径进行验证，测试门禁设备的各项功能。
包括卡片识别、门锁控制、指纹识别等功能的测试。
6.记录问题：如有发现任何问题，记录下问题的具体表现和出现的频率。
7.故障排除：根据记录的问题，对可能存在的故障进行排除。
检查设备的连接、配置以及软件设置等方面，查找可能的故障原因。
8.优化设备性能：根据实际需求，对设备的设置进行优化，以提高其性能和安全性。
调试结果经过以上步骤的调试，门禁设备的各项功能正常，未发现硬件问题或故障。
设备的网络连接稳定，能够正常识别和控制门锁。
在测试过程中，未出现任何异常状况。
结论通过对门禁设备的调试工作，确认设备正常工作，并且各项功能符合预期要求。
设备性能稳定可靠，适用于实际使用场景。
如有需要，可对设备进行进一步改进和优化，以满足特定需求。
调试人员签名：__________日期：__________。

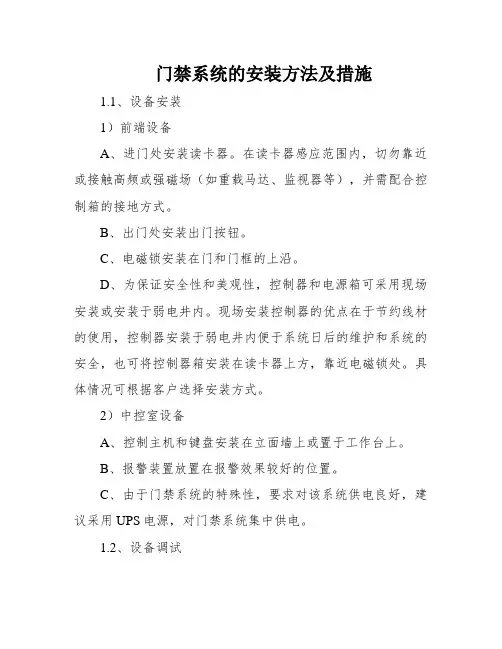

门禁系统的安装方法及措施1.1、设备安装1）前端设备A、进门处安装读卡器。
在读卡器感应范围内，切勿靠近或接触高频或强磁场（如重载马达、监视器等），并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。
现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。
具体情况可根据客户选择安装方式。
2）中控室设备A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
1.2、设备调试1）系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。
这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
2）管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。
当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
3）尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
（4）做好调试记录。
5）最后填写竣工报告。
1.3、管线安装1）安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。
在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后举行。
在穿线前，应将管内或线槽内的积水及杂物清除干净。
分歧系统、分歧电压等级、分歧电流类别的线路，不该穿在统一管内或线槽统一槽孔内。
导线在管内或线槽内，不该有接头或扭结。
导线的接头，应在接线盒内焊接或用端子毗连。
门禁系统安装与调试
1.电源
保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2.布线
门禁系统布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽超五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项
（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线
（2）、每个屏蔽回路只能有一个接地端
（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过100米，要加中继器，中继器后可以再延长100米。
3.位置选取
（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
（2）网络适配器：和控制器之间的连接采用手拉手的方式。
（3）控制器：不带隔离的控制器，建议使用同一电源。
（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
4.门禁系统常见故障及维修方法
1）有效卡不能开门
①检查电控锁是否正常检查电源或者更换电控锁
②锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件
③查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障
④检查读卡器与模块之间的通讯是否正常排除故障
⑤是否设置了信息日关闭命令通过软件调整开门时间
⑥操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权
2）门禁通讯不通
①检查串口是否设置错误（确定所使用的串口）
②检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）
③检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）
④RS485通讯卡损坏（更换RS485通讯卡）
⑤检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
3）门禁记录提取不完
清空门禁控制器，重新加载时间
4）门锁一直打开
①操作人员将门禁器状态设置为常开，或其它原因导致控制器处于常开状态；
②控制器故障；
5）IC卡无法读卡
①IC卡片在IC卡授权时已作读卡有效时间段设置（可作全天读卡有效设置）
②门禁控制器异常发热（更换门禁主板）
③门禁读写天线（调整微调电容，增强读卡距离）
6）电脑跟控制器之间的通讯不稳定
①使用了不符合要求的信号线或劣质的信号线；
②信号线敷设不规范，如信号线跟电源线穿在同一条管内。
